Установка розеток в ванной комнате: требования к расположению на кафельные стены, тонкости подбора проводов, нормы безопасности

Автор: Инженерная компания "КАПРО"

В настоящее время сложно представить устройство быта без розеток. Эти изделия существенно облегчают жизнь людей, поскольку служат источником питания для различной электротехники.

Розетки нужны практически во всех помещениях, включая ванную комнату. Установка точек электропитания должна производиться в соответствии с правилами внутридомового устройства электрической сети.

Внутренний климат ванных комнат также накладывает дополнительные требования, поэтому к монтажу изделий следует подходить основательно.

Содержание

Необходимость установки

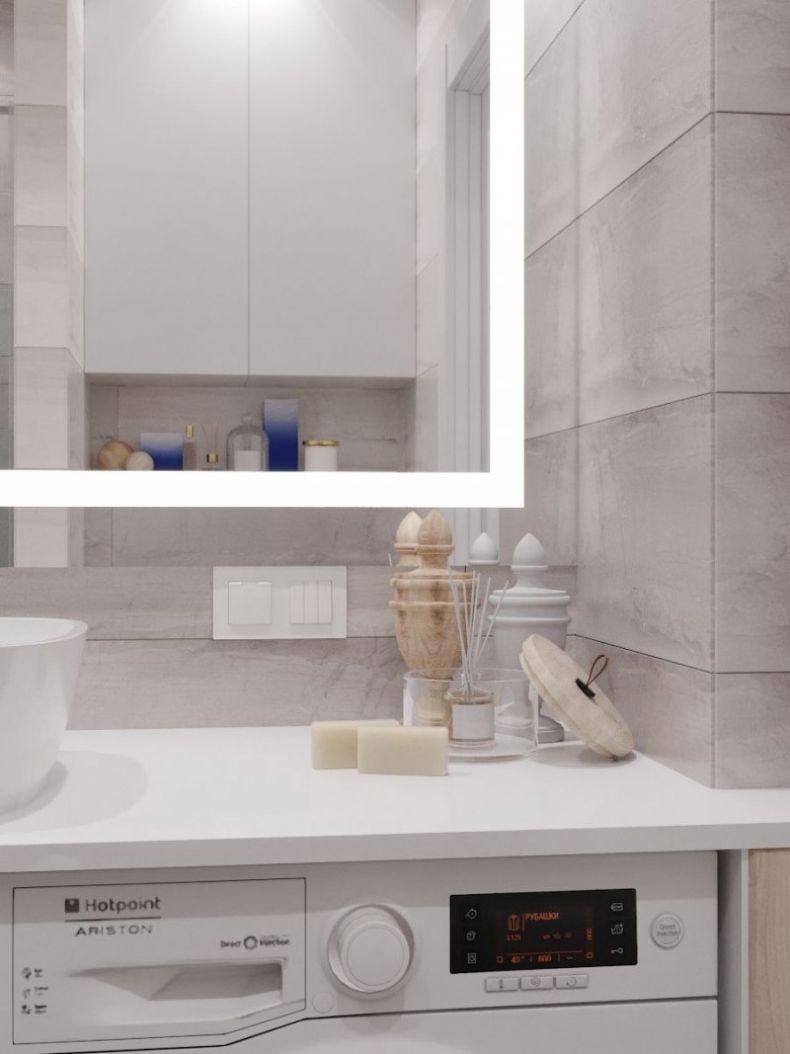

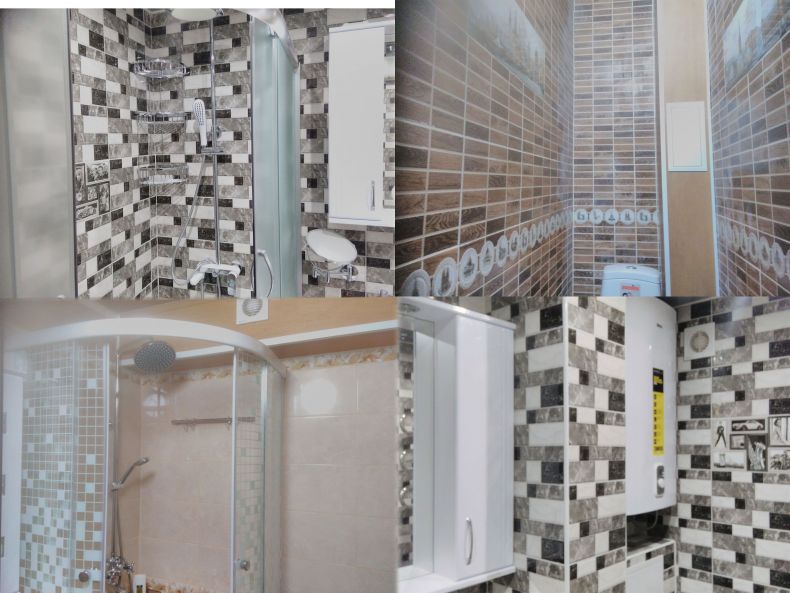

В постройках старого типа розетки в санузлах можно встретить довольно редко. В современных ванных комнатах потребность в розетках обусловлена значительной площадью помещений и присутствием в них разных устройств, делающих жизнь более комфортной.

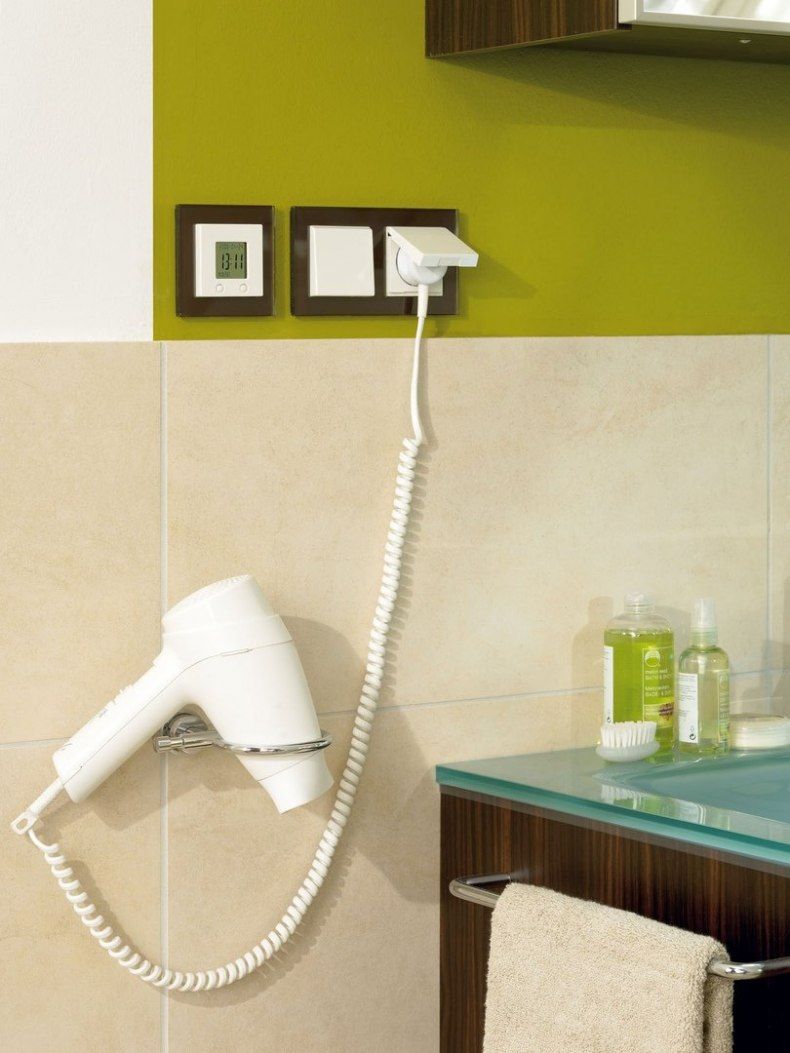

К таким устройствам относятся стиральная машина, бойлер, электробритва, плойка, фен.

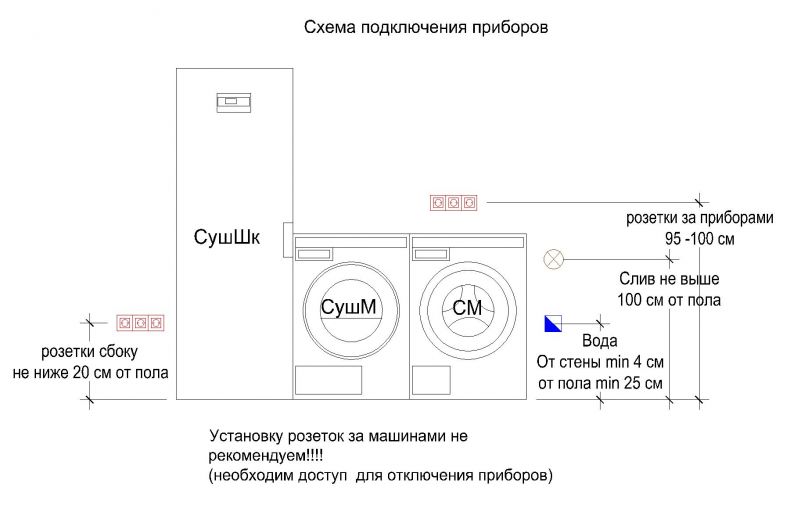

Для определения необходимого количества розеток следует составить список имеющихся приборов и выделить изделия, требующие частого подключения к сети. Размещать электроточки за крупными агрегатами запрещается.

К розеткам нужно обеспечивать беспрепятственный доступ, чтобы в случае поломки устройства можно было его легко заменить либо отремонтировать.

Разновидности розеток

Изделия для ванной комнаты подразделяются на следующие виды:

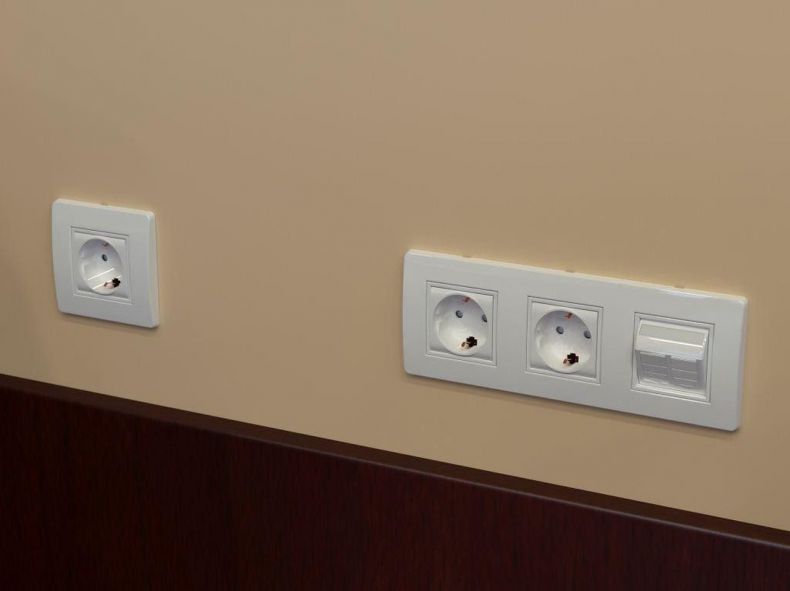

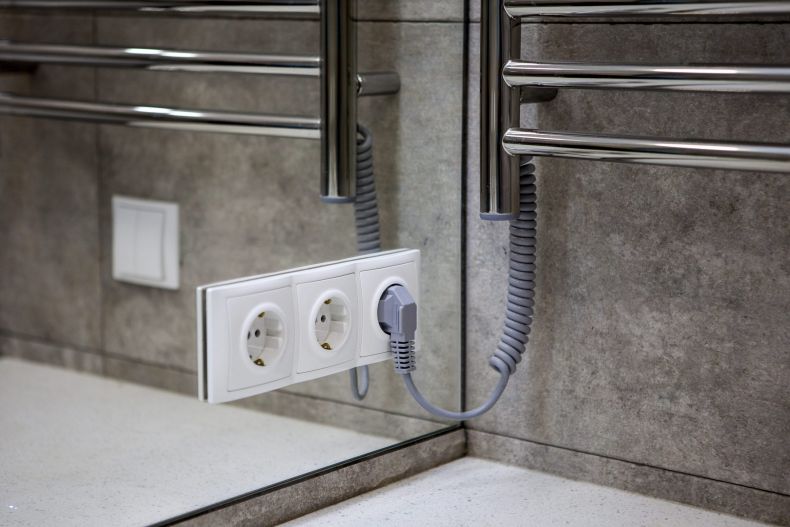

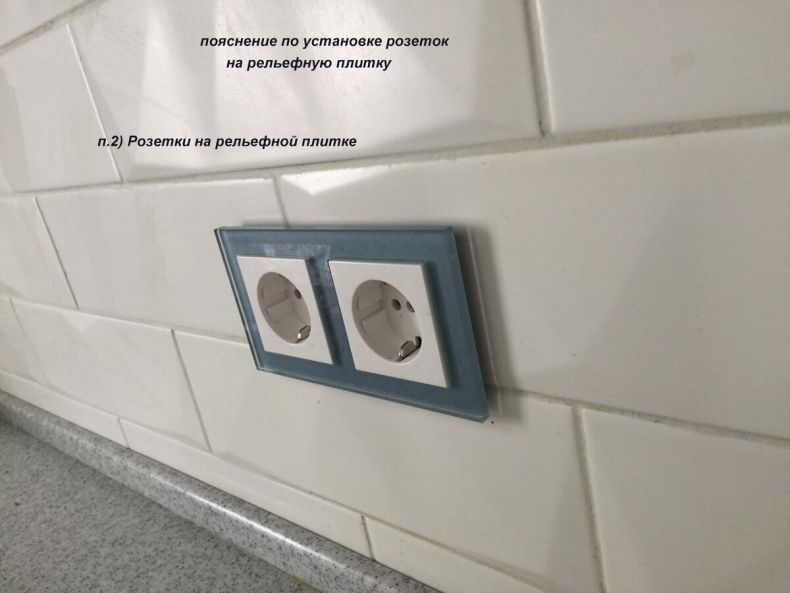

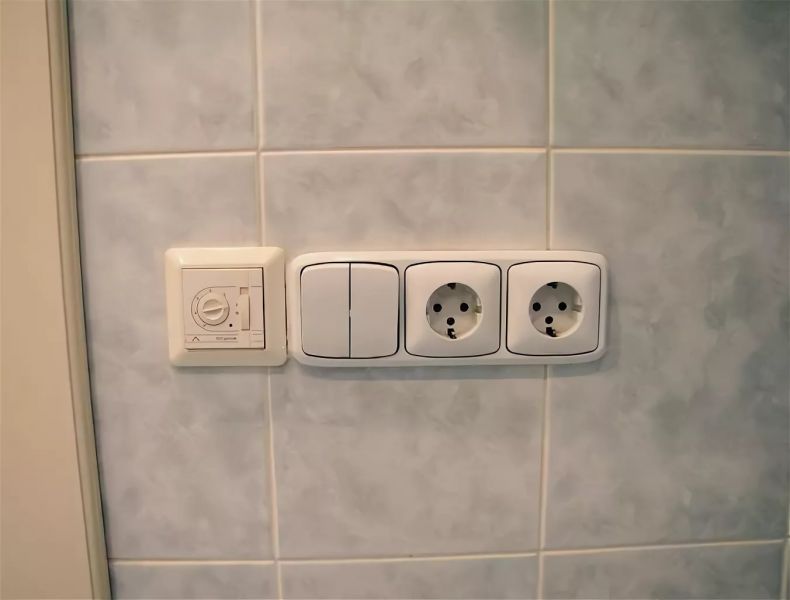

Встраиваемые. Данные устройства используются в пространствах, где особое значение придается интерьеру. Розетки такого типа не содержат выступающих элементов и часто устанавливаются в стену еще на стадии ремонта. В процессе монтажа для них просверливают соответствующее углубление.

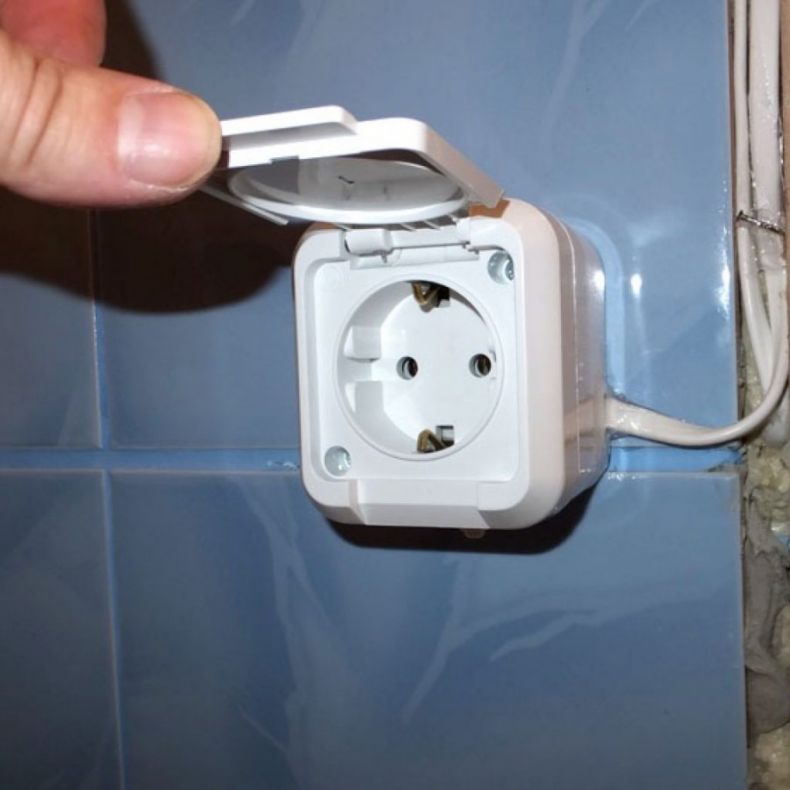

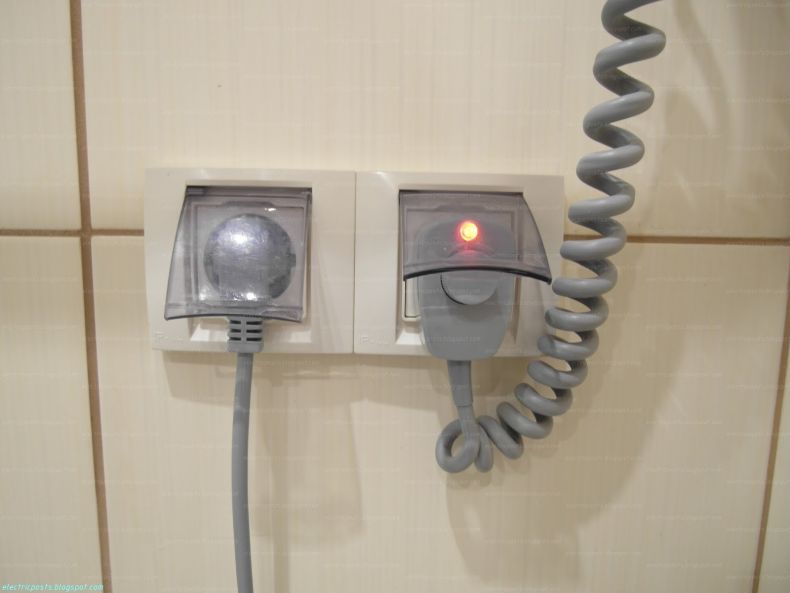

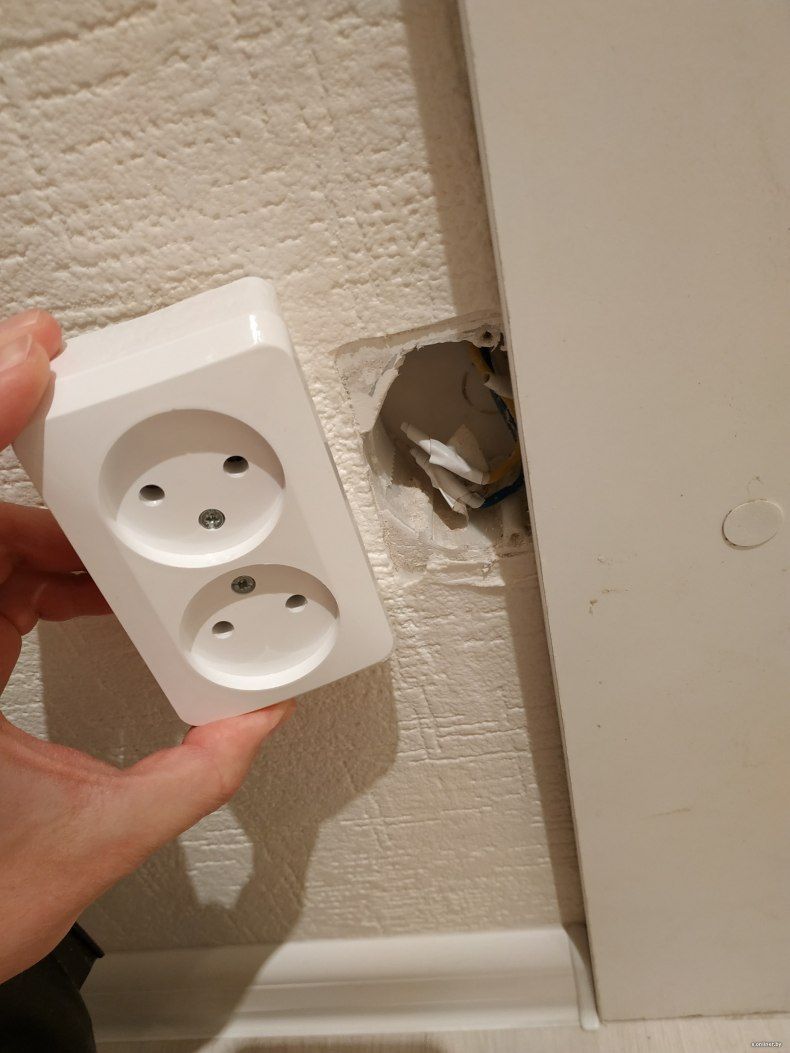

Накладные. Подобные изделия прикрепляются к поверхности стен. Накладные розетки оснащены защитным покрытием и довольно просты в монтаже. Некоторые устройства также оснащаются крышками, которые обеспечивают определенную защиту от влаги.

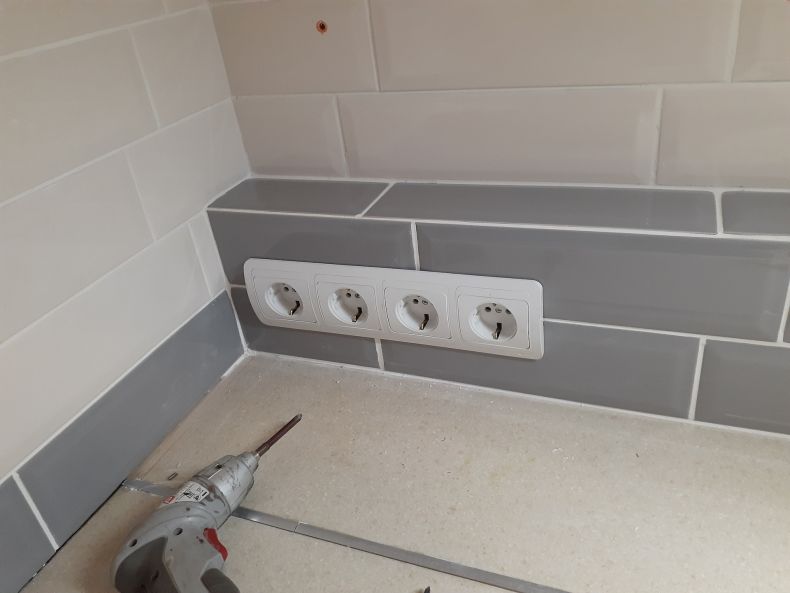

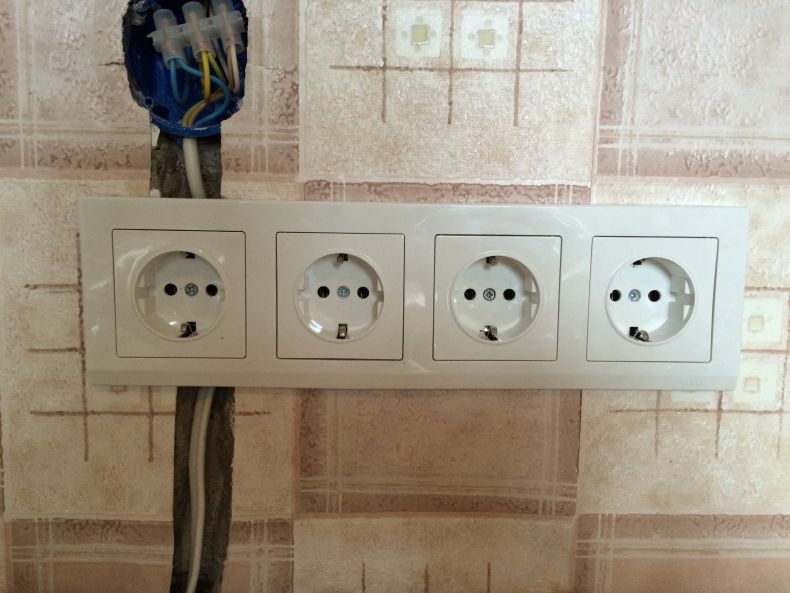

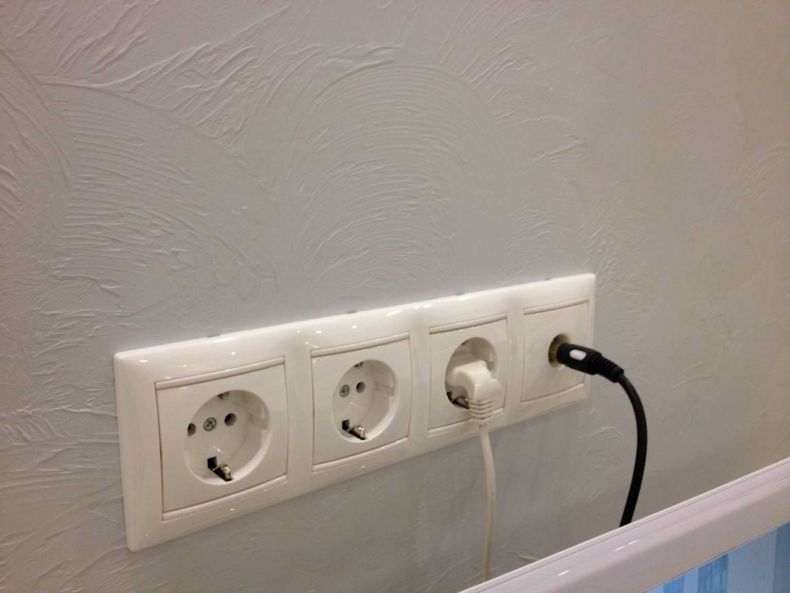

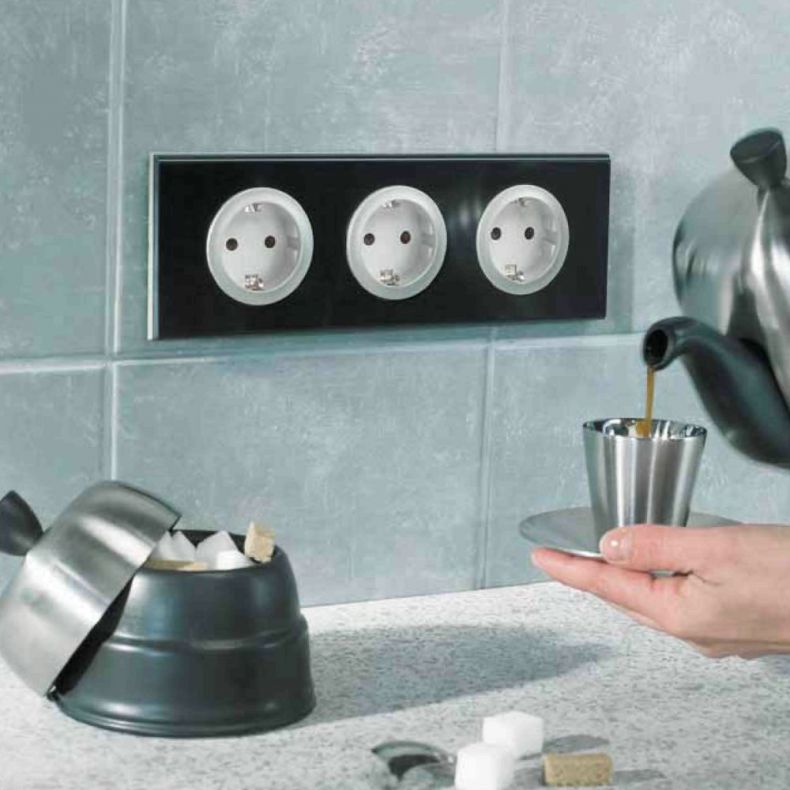

Тройные внутренние. Устройства данного типа позволяют подключать несколько приборов одновременно. При выборе таких розеток необходимо учитывать их максимальную мощность, степень влагостойкости и герметичности.
Закрытые для шкафов. Эти изделия, представляющие собой скрытый вариант, обычно устанавливаются на дне подвесного шкафа.

Критерии выбора

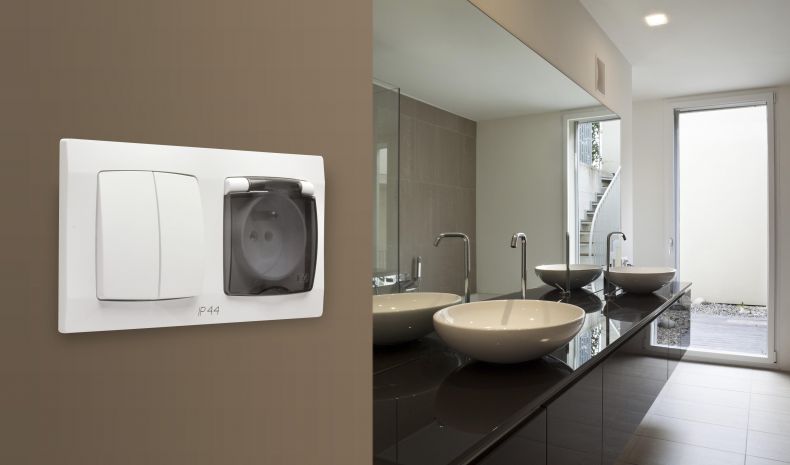

Розетки для ванных комнат по своему внешнему виду практически ничем не отличаются от обычных устройств. Главная разница между ними заключается в понятии защиты, которая определяется по маркировке.

Стандартизированный код, часто присутствующий на продукции, состоит из 4 символов — IPXX. Буквенное обозначение (IP) указывает на само понятие защиты, а цифры (2 последних символа) — на защиту от инородных частиц, пыли и влаги.

Эксперты рекомендуют выбирать розетки, класс влагозащищенности которых — не менее 4. Розетка, имеющая маркировку с цифрами 6-8, отличается наличием герметичного корпуса, который защищен от попадания воды. Выбор изделий обычно зависит от того, в каких зонах помещения планируется монтаж.

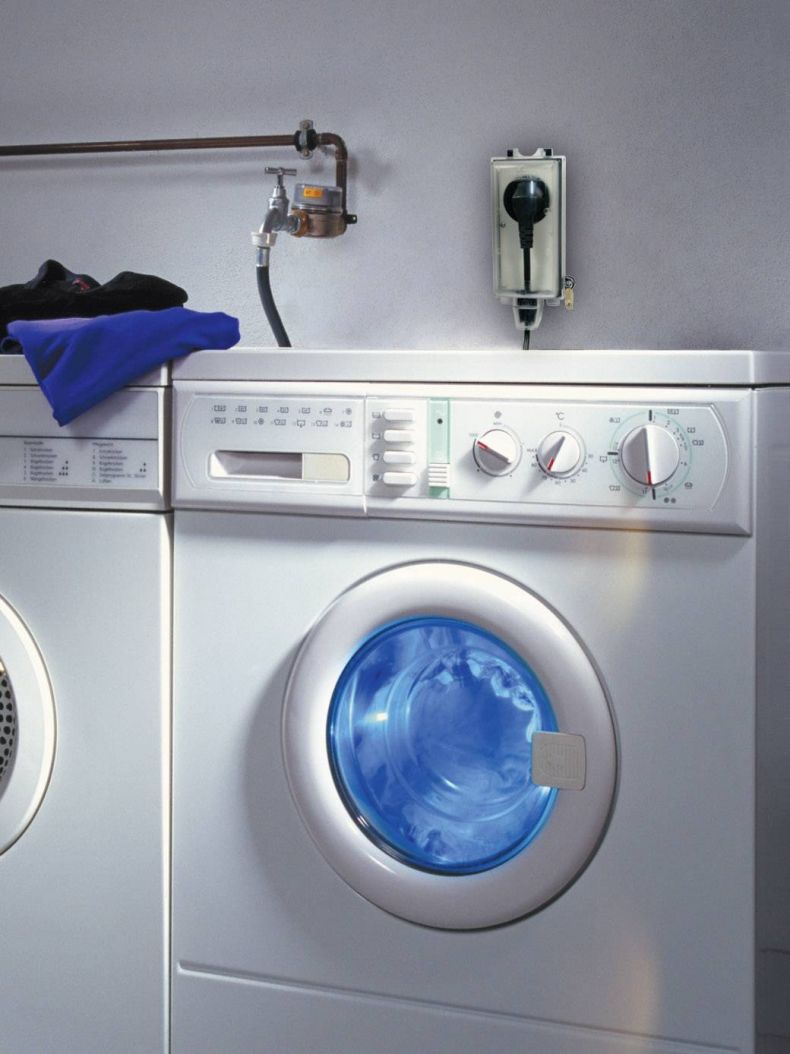

Немаловажным критерием выбора также является мощность. Для стиральных машин требуется приобретать розетки, рассчитанные на силу тока в 16 А. Для мелких приборов подходят изделия, мощность которых составляет 8 А. При этом устройства должны иметь заземление.

Профессионалы советуют отдавать предпочтение влагозащищенным розеткам от известных торговых марок, производящих продукцию высокого качества.

Общие требования

При планировании электромонтажа в ванной комнате стоит учитывать следующие нюансы:

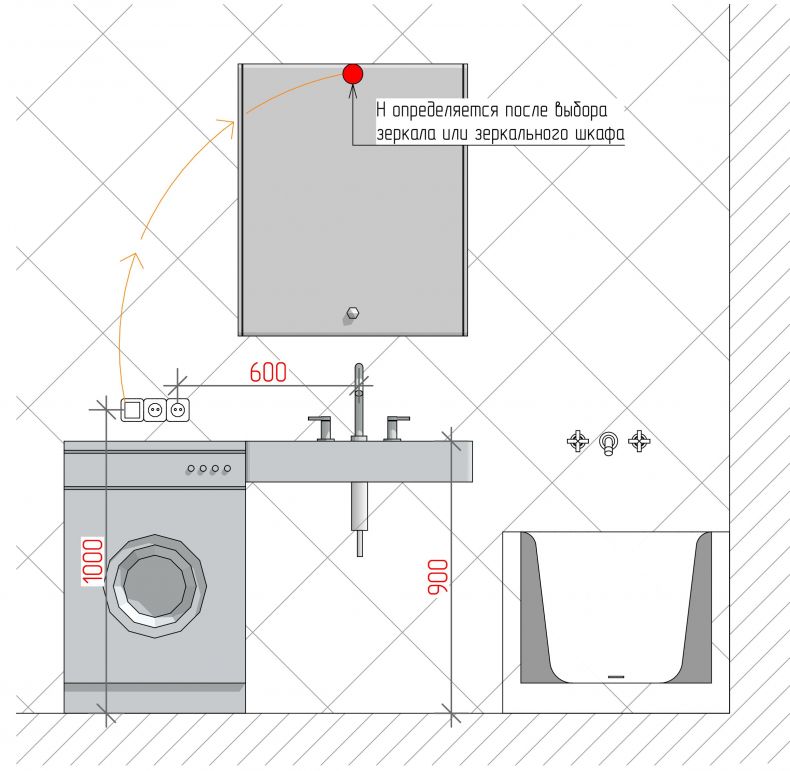

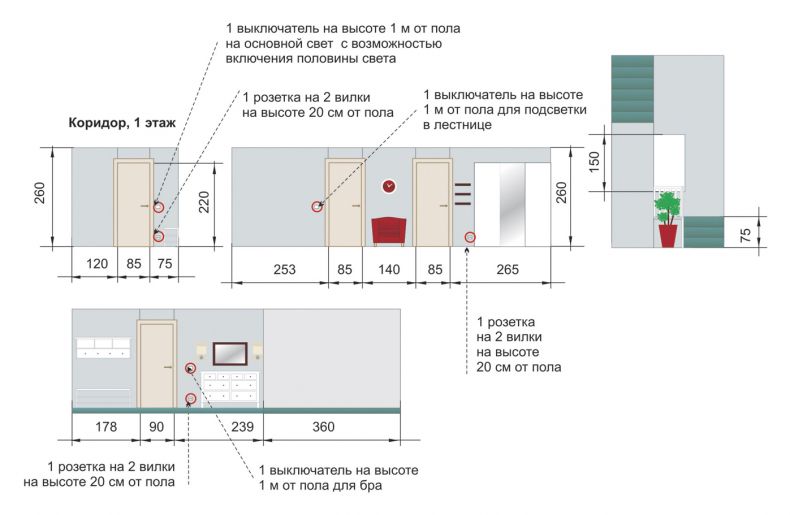

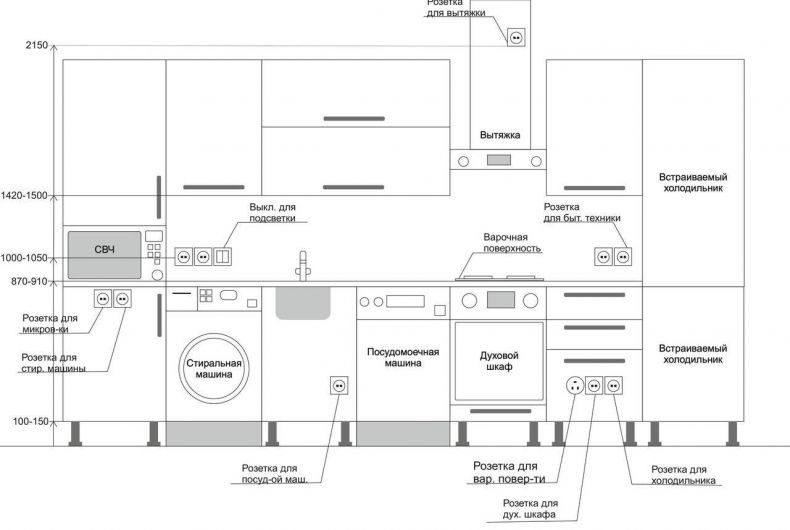

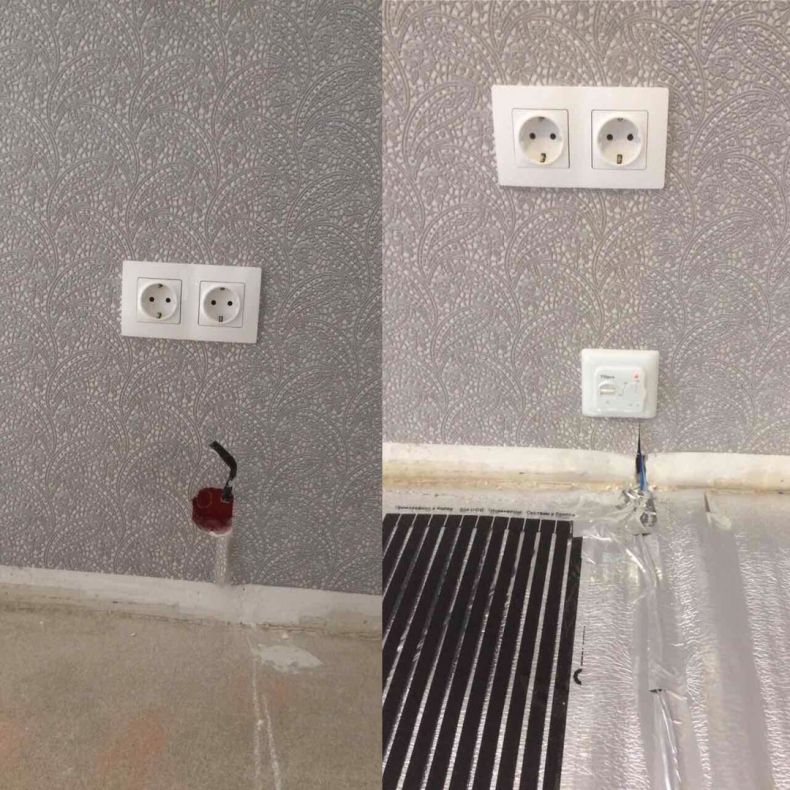

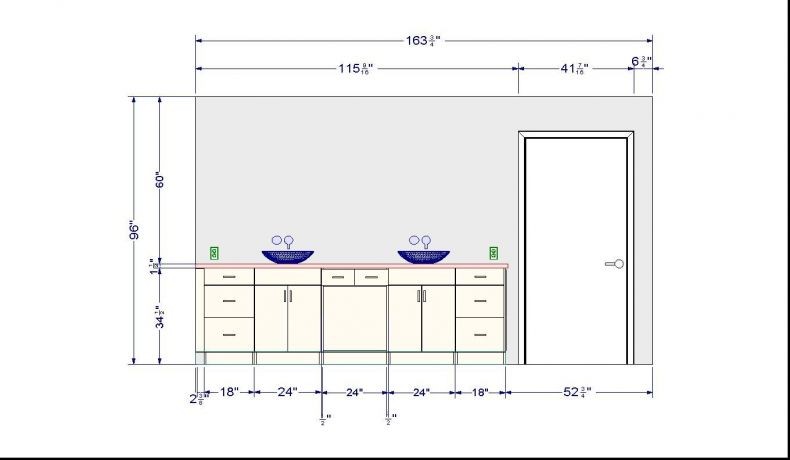

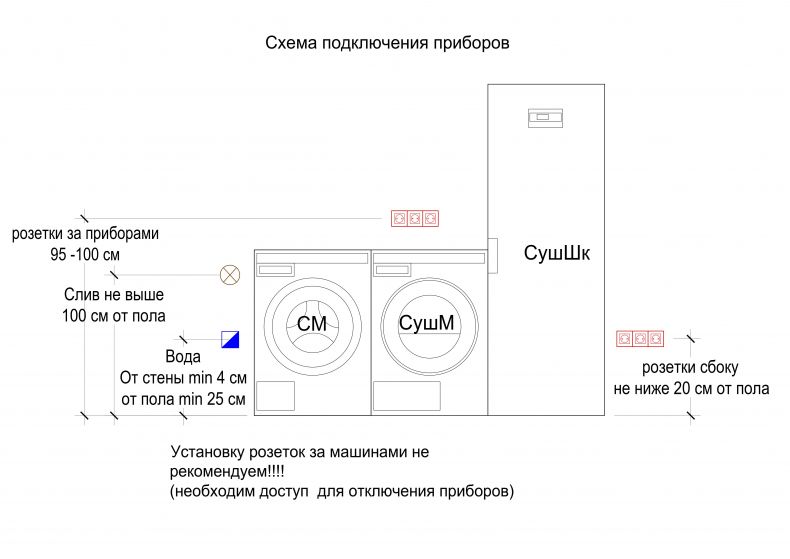

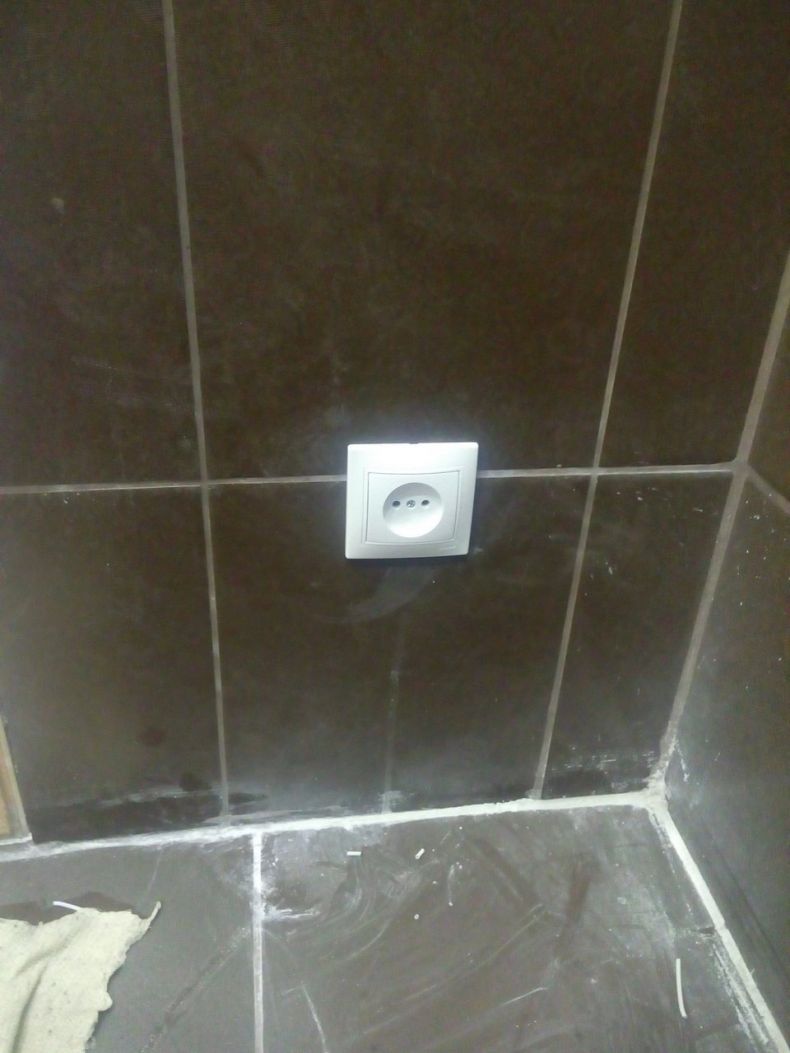

Высота установки от поверхности пола. Монтаж точек электропитания обычно производится на расстоянии 0,9-1 м от пола. Устанавливать устройства можно и ниже, но расстояние от напольного покрытия должно быть не менее 0,3 м. Оптимальным считается расстояние 0,6 м.
Нормы установки. Ванная комната делится на несколько зон. Согласно нормам ПУЭ, монтаж розеток следует осуществлять в 3-й зоне, которая является условно безопасной. Электроточки должны размещаться вдали от источников воды.

Необходимо помнить, что установку розеток требуется производить в обесточенной квартире. Проверка проводки осуществляется посредством индикатора. В процессе размещения электроточек следует исключить любой контакт с оголенными проводами.

Правила электробезопасности

При установке розеток необходимо соблюдать следующие правила электробезопасности:

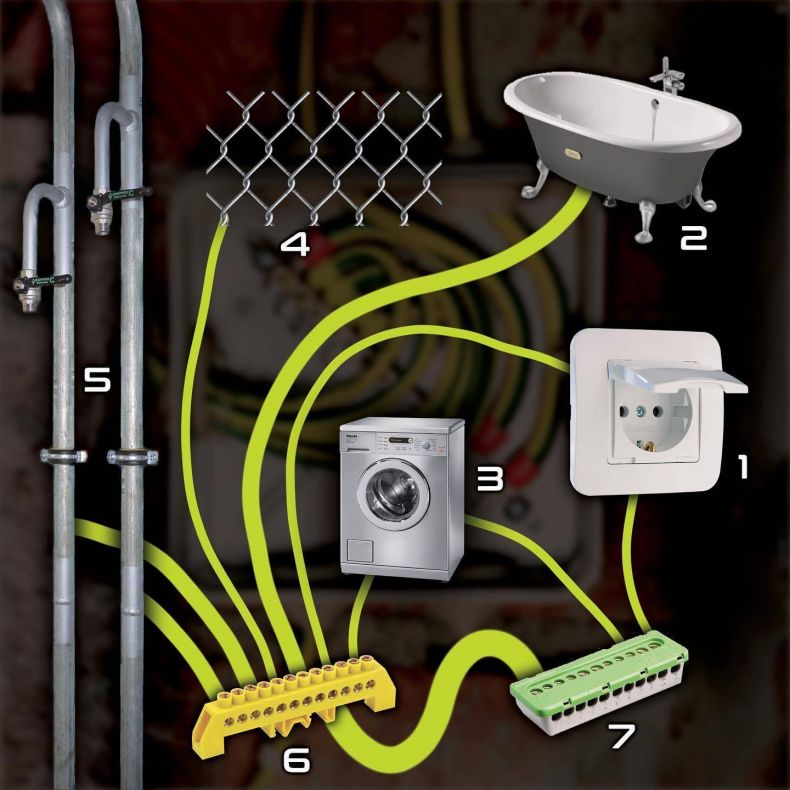

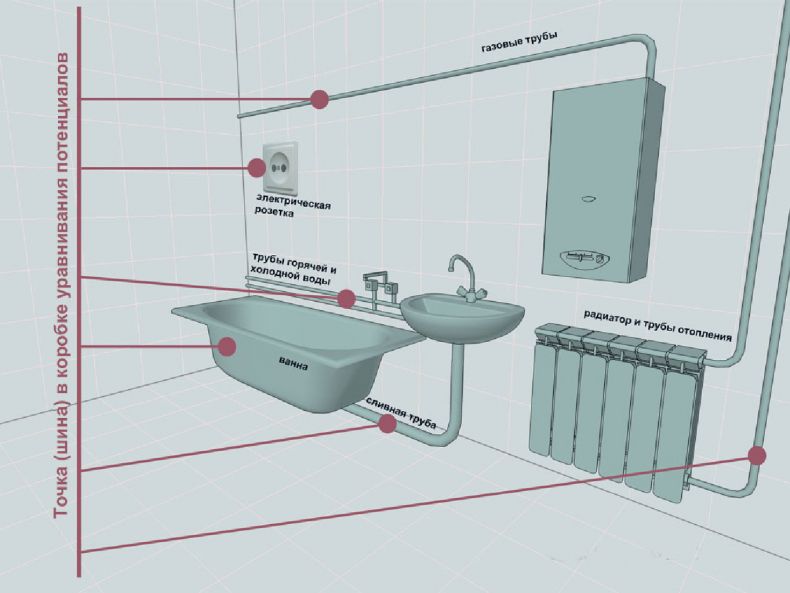

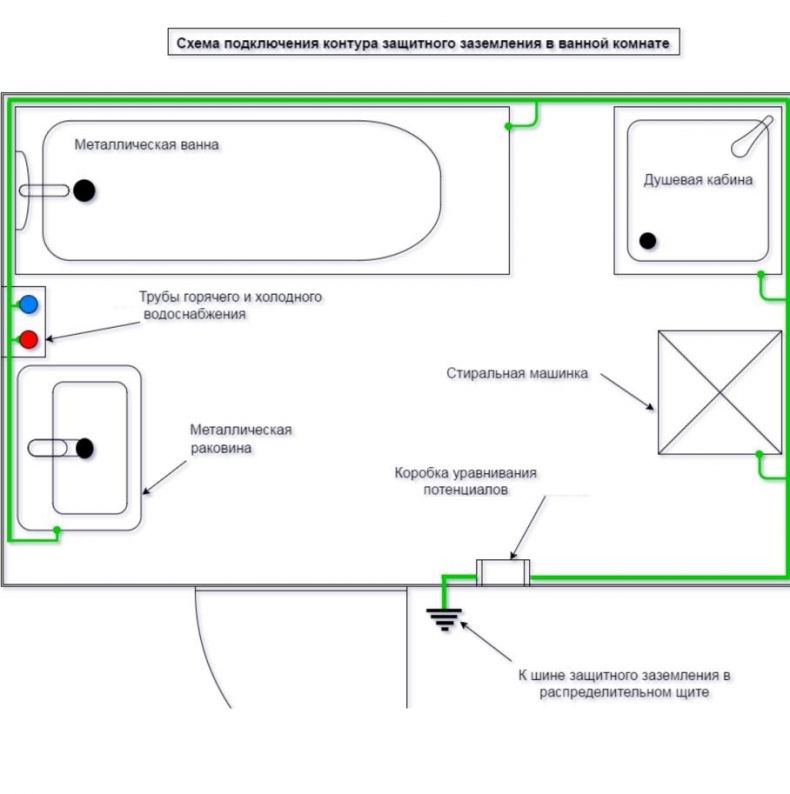

Заземление. Эта защитная система отвечает за обеспечение безопасности и предусмотрена в постройках как старого, так и нового образца. Заземление следует выводить на входной щиток с выключателями для обесточивания.
УЗО. Установка устройств защитного отключения рекомендуется на всю проводку. Аппарат реагирует на возникновение тока утечки и осуществляет отключение электричества.

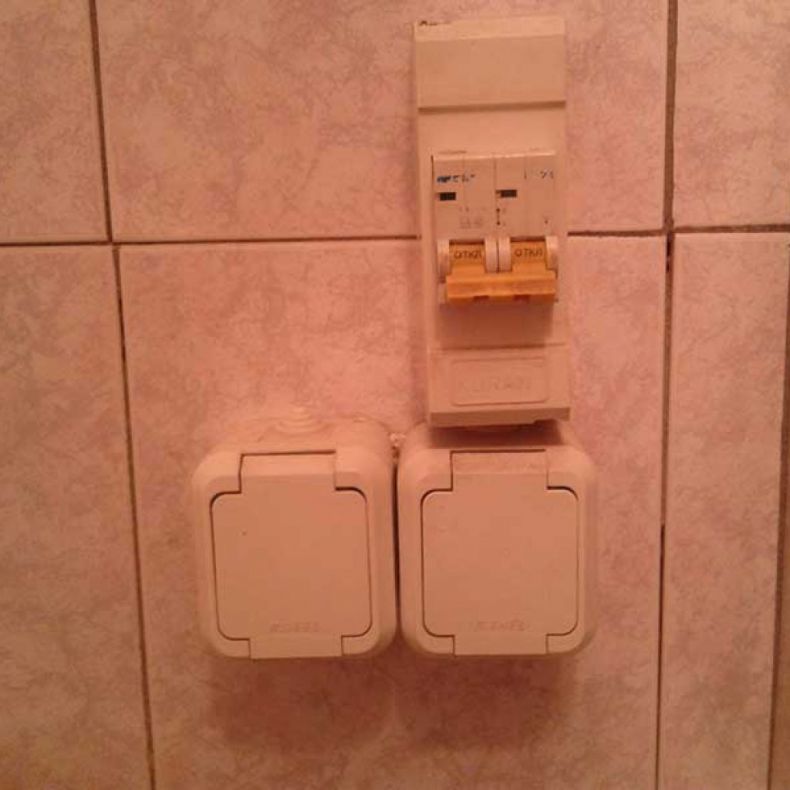

Автоматы. Монтаж данных изделий производится в квартирах, оснащенных мощной бытовой техникой.

Выбор проводов

При подключении влагостойких розеток в ванной комнате рекомендуется использовать трехжильные кабели, имеющие двойную изоляцию.

У проводников изделий есть индивидуальная цветовая маркировка, что значительно облегчает процесс монтажа. Заземление обычно имеет желто-зеленую окраску, фазный провод выполнен в коричневом цвете, а нулевой — окрашен в синий цвет.

Медные кабели, нередко применяемые для подключения розеток в помещении, обладают следующими свойствами:

Стойкость к окислению.
Способность выдерживать нагрузки.
Гибкость.
Малое контактное сопротивление.

Выбирая кабель, стоит обращать внимание и на его диаметр. Значение диаметра провода обычно зависит от числа приборов, которые подключаются к розетке.

Инструкция по установке

Процесс монтажа розетки в ванной комнате является довольно сложным, поэтому требует серьезного подхода. Установка источника питания включает в себя несколько этапов.

Подготовка необходимых инструментов

Число требуемых инструментов зависит от объема работ. Если установка устройства является частью комплексного капитального ремонта, для работ потребуются дрель и перфоратор. В случае замены изделия может хватить отвертки, кусачек, а также изоленты.

На этом этапе еще следует подготовить соответствующую рабочую одежду, защитную маску либо очки, изоляционные перчатки для осуществления работ с проводкой.

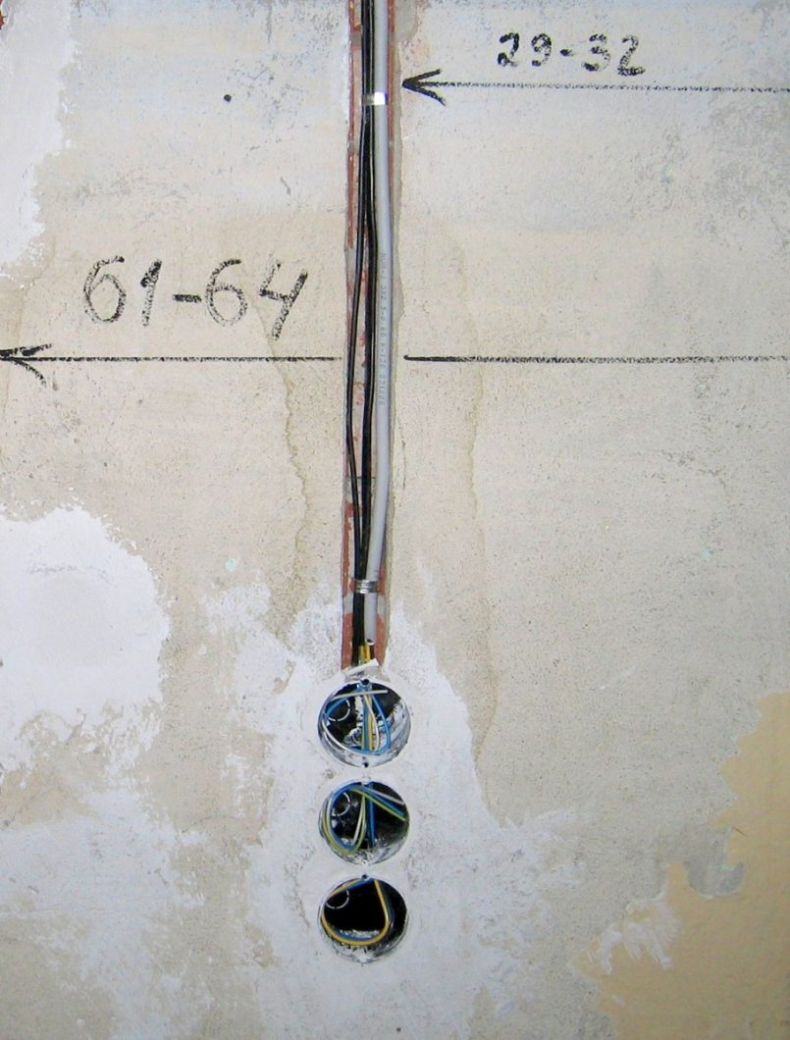

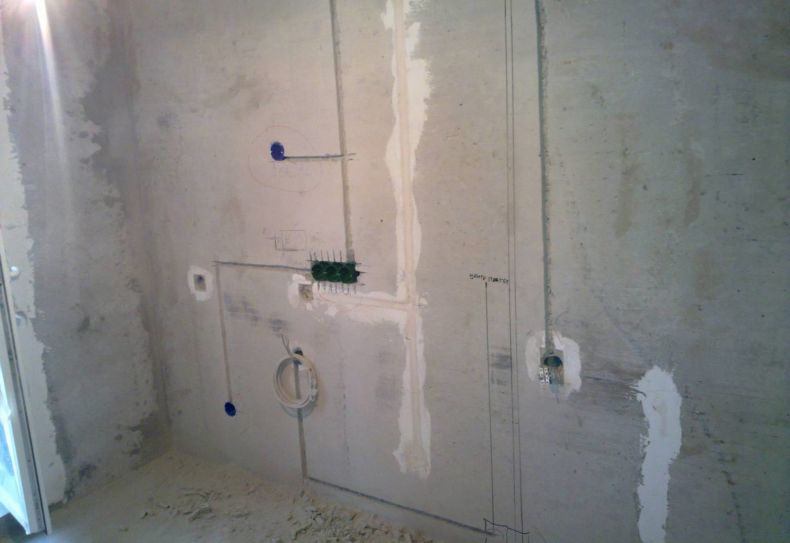

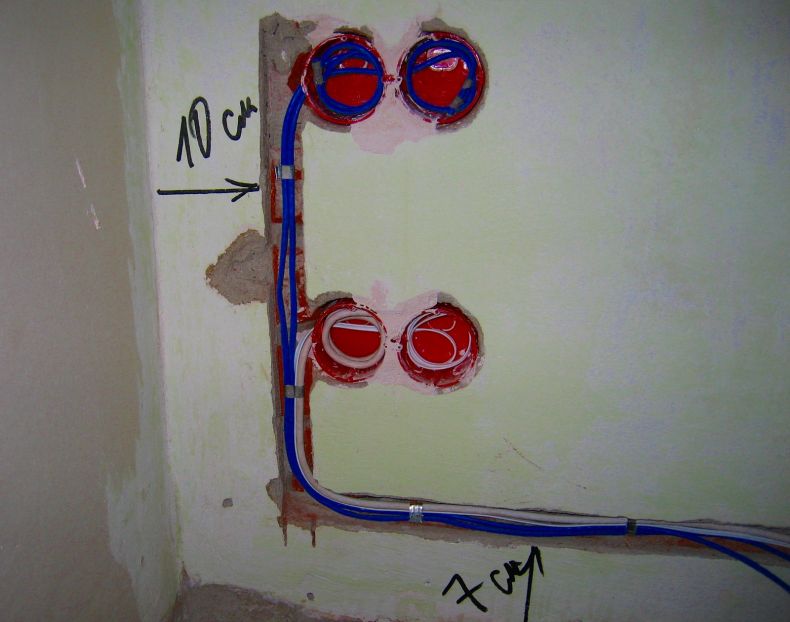

Штробление стен

Оформление проемов для прокладки кабелей в стенах из кирпича или бетона представляет собой трудоемкий процесс. Работы производятся в довольно сложных условиях, поскольку сопровождаются присутствием облаков пыли вследствие применения перфоратора.

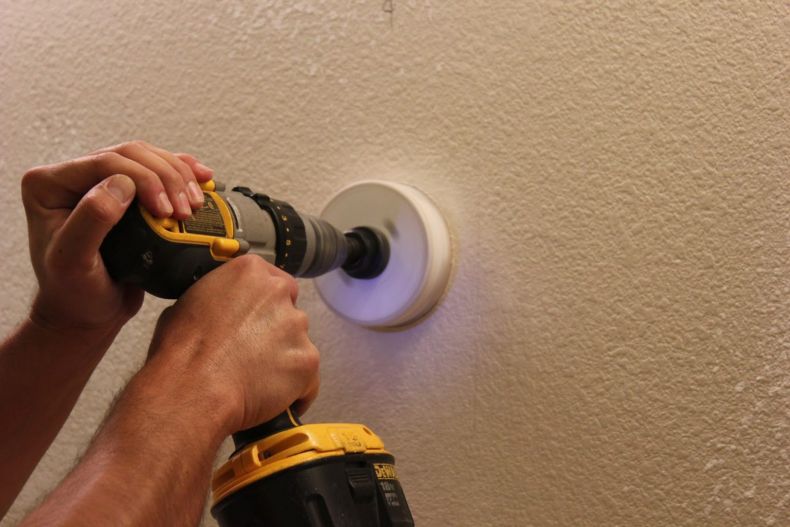

Чтобы создать отверстие для установки подрозетника, нужно использовать дрель с цилиндрической коронкой соответствующего диаметра. По завершении работ следует выполнить уборку.

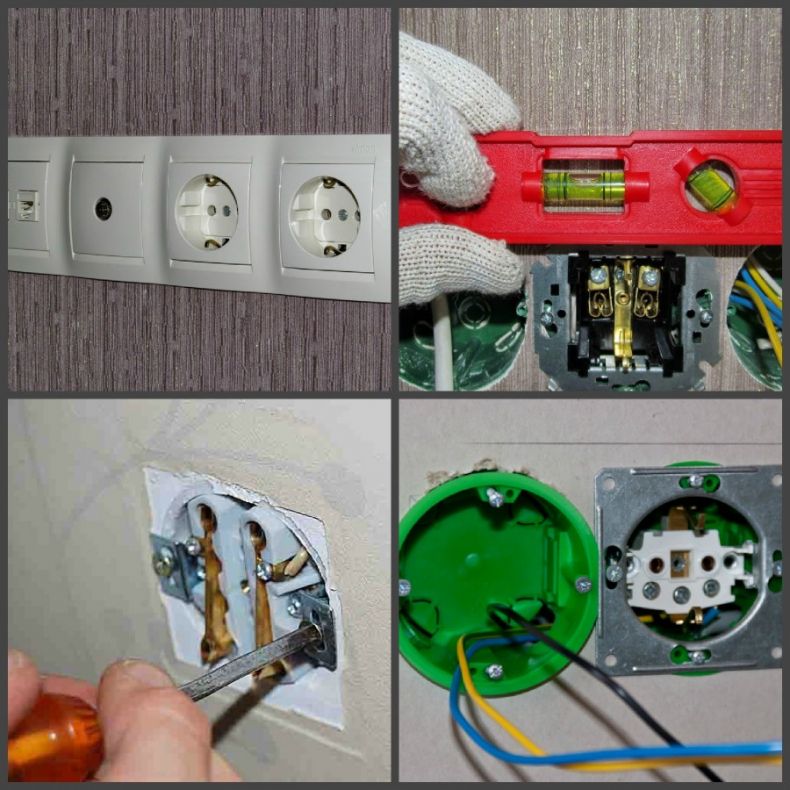

Монтаж подрозетника

На начальном этапе установки подрозетника требуется очистить или расширить подготовленную нишу с помощью отвертки или другого инструмента, после чего нанести в отверстие шпаклевку. Затем подрозетник устанавливают в соответствующее место и убирают лишний раствор.

Дальнейшие работы следует осуществлять только по прошествии 24 часов, так как монтируемый элемент должен прочно зафиксироваться.

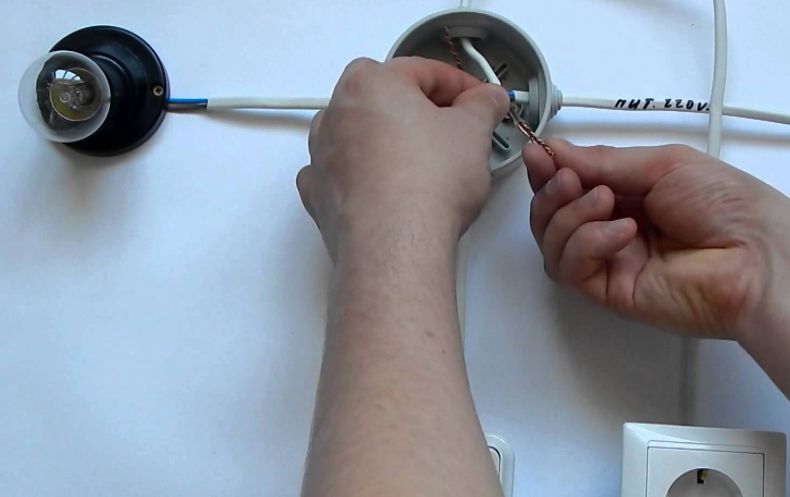

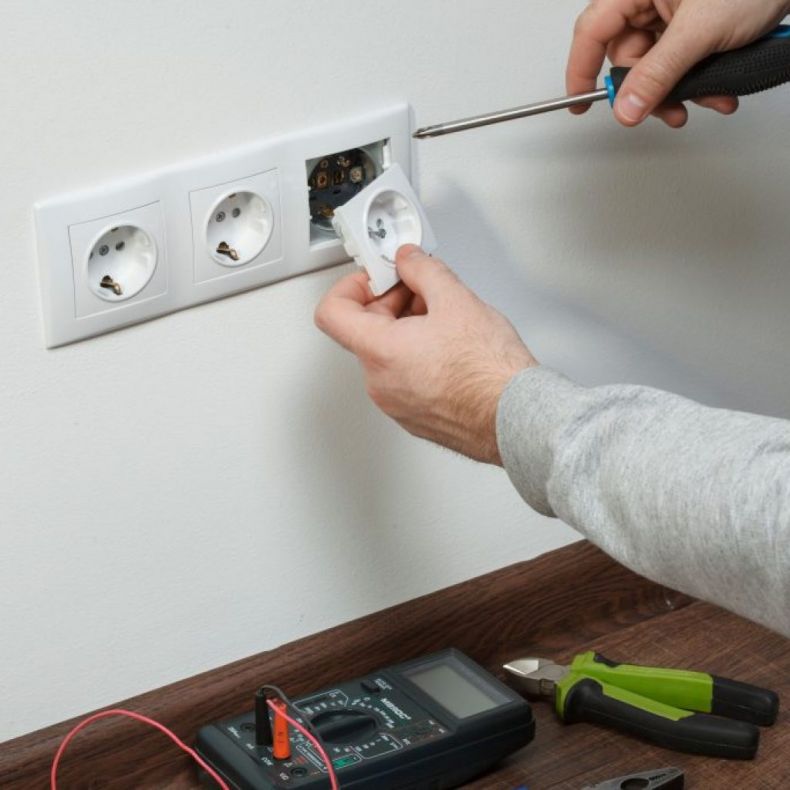

Установка и подключение розетки

Поскольку на этом этапе производятся действия с проводами, первоначально требуется обесточить силовую линию. Для этого нужно просто выключить автомат в электрощите.

Далее с проводов снимают изоляцию, подготавливая их к использованию. В процессе подготовки электротехнических изделий применяют кусачки или бокорезы.

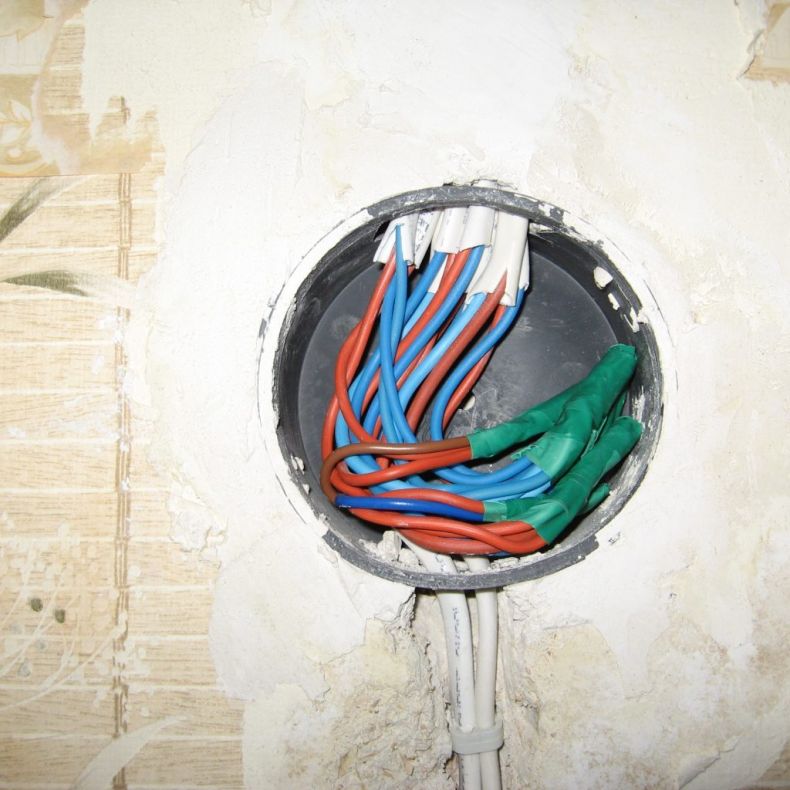

При подключении необходимо принимать во внимание цветовую маркировку проводов.
После укладки изделий вставляется корпус, закручиваются винты и надевается декоративная планка. По окончании работ осуществляется тестирование.

Процесс установки накладной розетки считается более простым. Так как изделие монтируется с наружной проводкой, то отсутствует необходимость в штроблении стен и установке внутреннего подрозетника.

Установка влагозащищенных розеток дает владельцам квартир возможность без проблем пользоваться техникой, присутствующей в ванной комнате. Электромонтажные работы всегда требуют аккуратности, знаний и определенного мастерства.

Однако правильный выбор устройств, наличие необходимых инструментов и соблюдение всех правил безопасности позволяют мастерам легко справиться с задачей и выполнить монтаж розеток, делающих эксплуатацию помещения максимально комфортной.
