Как подключить розетку с заземлением — поэтапное руководство для чайников по монтажу к двум, трём, четырём проводам своими руками

К розеткам подключается самая разнообразная бытовая техника, работающая от сети 220 В.

От правильности их установки и заземления во многом зависит надежная и безопасная работа домашних электроприборов.

Содержание

Что такое защитное заземление розетки

Заземление необходимо для защиты человека от поражения электрическим током при пробое рабочей изоляции на корпус какого-либо электротехнического устройства, например, электрокамина.

Оно выполняется присоединением доступных прикосновению металлических частей электроприборов или устройств через заземляющие контакты вилки и розетки к шине заземления электрощита или здания.

Для систем заземления TN – S и TN – C – S этот заземляющий провод называется PE, а для системы TN – C он несет одновременно функцию рабочего нуля и заземления и обозначается аббревиатурой PEN.

В настоящее время система TN – C не применяется ввиду ее недостаточной надежности.
Система TN – C самая надежная, но и самая дорогая. Для ее прокладки требуется пятижильный кабель – три фазных провода, нулевой и заземляющий.
На практике в домах применяется четырехжильная система TN – C – S, для которой от подстанции до здания прокладываются нулевой N и три фазных провода.

На вводе в дом ноль присоединяется к общей заземляющей шине здания, а уже от нее к потребителям проводят разделенные PE и N.

Конструкция розеток

Подключение розетки задача несложная, но все-таки требует некоторых знаний об их устройстве.

Устройство однофазных розеток:

Керамический или пластмассовый корпус. На его основании размещаются силовые и заземляющие контакты с зажимами, а также к нему привинчены крепления розетки к стене.
Крышка с отверстиями для штырей вилки.

Крышка может быть монолитной или вставляться в декоративную рамку.

При монтаже рамка плотно прижимается к стене, закрывая место установки.

Распорные фиксаторы в виде острых стальных лапок, которые при закручивании установочного винта раздвигаются и надежно закрепляют корпус в подрозетнике, препятствуя его смещению при вставлении и выдергивании вилки.
Суппорт – это стальная оцинкованная квадратная пластина, привинченная к корпусу.

В суппорте пробито несколько отверстий для крепления розетки к стене или подрозетнику. При наличии суппорта фиксаторы не нужны.

Классификация розеток

В зависимости от назначения и конструкции они могут быть разделены по нескольким основным признакам.

Контакты для заземления

В основном применяются розетки трех типов с цилиндрическими контактными гнездами:

Типа C – с двумя контактами, используются для подключения устройств, не требующих заземления: пластмассовых и с двойной изоляцией.

К ним подходят только два провода – фаза и ноль.

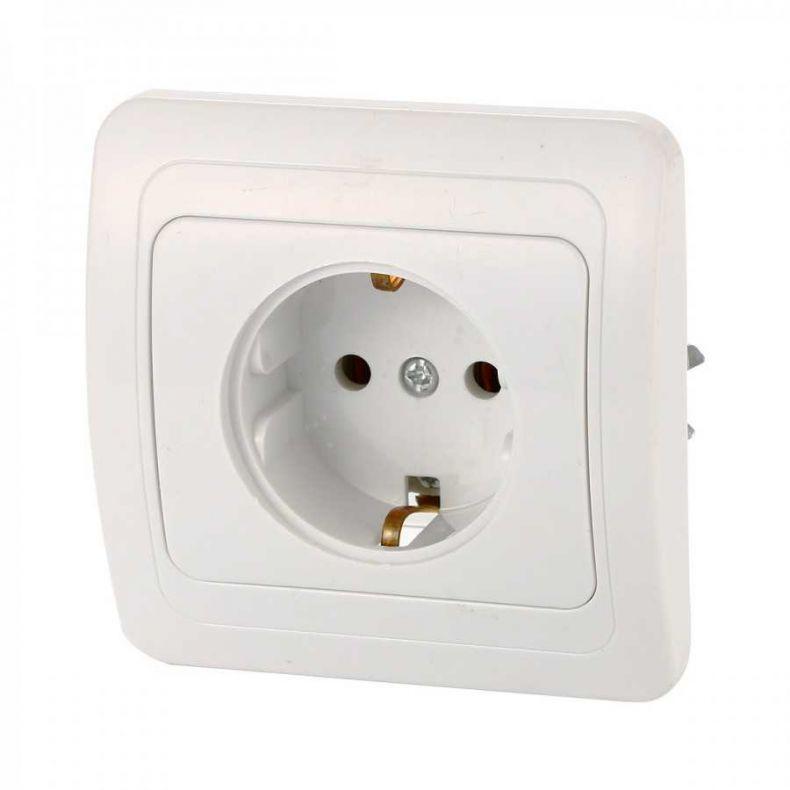

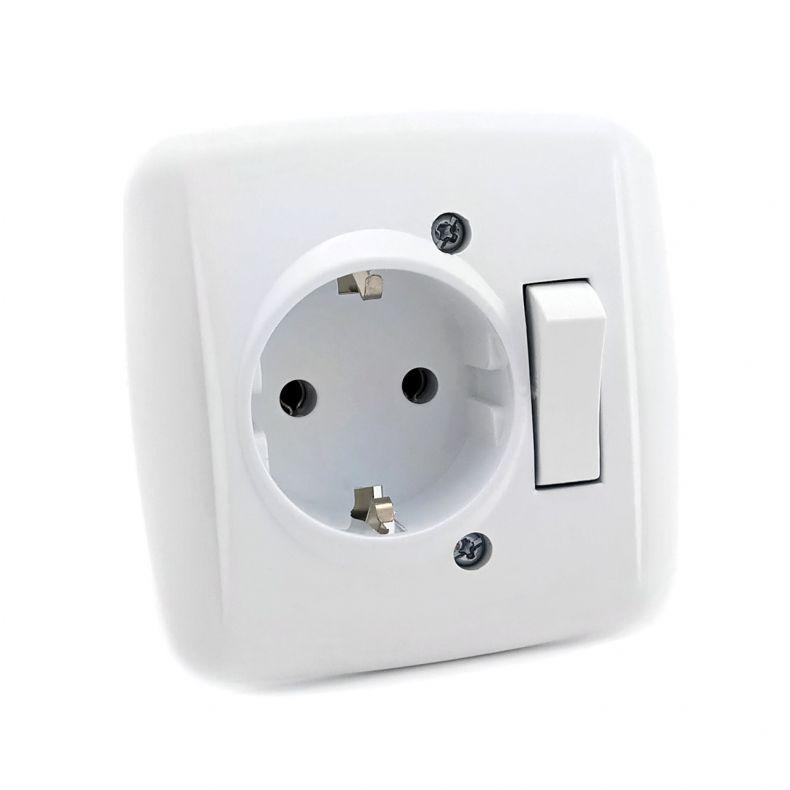

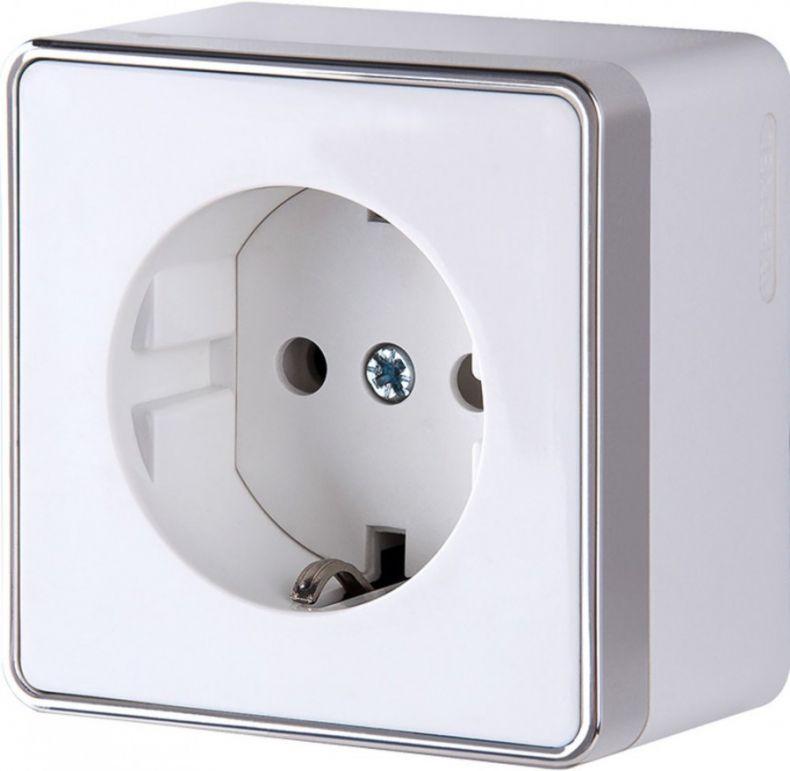

Типа F — получили наибольшее распространение в России, имеют два силовых и два заземляющих контакта.
Тип E — встречается сравнительно редко, имеют два силовых и один штыревой заземляющий контакт. Для подключения потребителей требуется вилка совпадающей конструкции.

Встречаются и множество других, имеющих щелевидные гнезда, в основном производства английских и скандинавских фирм.

Количество фаз

Наиболее распространены однофазные, рассчитанные на напряжение 250 В и номинальный ток 16 А.

Имеют исполнения для наружной и внутренней установки.

Трехфазные устанавливаются в основном в частных домах для подключения профессионального и мощного оборудования: стиральных машин большой производительности, обрабатывающих станков, скважинных насосов и т.д.

Имеют от 4 до 5 полюсов: три фазы и земля, или три фазы, ноль и земля.

Номинальное напряжение 400 В, номинальный ток полюсов обычно 16 или 32 А.

Степень защиты

Безопасность эксплуатации розеток обеспечивается конструкцией, защищающей от проникновения внутрь посторонних предметов и влаги в соответствии с ГОСТ 14254 – 2015.

В жилых помещениях достаточно устанавливать изделия с защитой степени IP22 – первая цифра означает защиту от попадания внутрь предметов диаметром больше 12,5 мм, а вторая – защиту от попадания капель.

Для детских помещений устанавливаются розетки с IP43 – безопасный диаметр более 1,0 мм, выдерживают обрызгивание.
Для ванн и душевых рекомендуется IP44 – диаметр 1,0, выдерживают сплошное обрызгивание.
Для уличной установки требуется исполнение IP55 – пылезащищенное, невосприимчивое к воздействию водяной струи.
Для повышения защищенности в розетках устанавливаются специальные подвижные шторки, закрывающие контактные отверстия от воздействия окружающей среды.

Блоки розеток

Розетки бывают не только одиночные, но и двойные, даже тройные, позволяющие подключать из одного места несколько приборов. При установке таких изделий отпадает надобность в переносках и «тройниках», ухудшающих дизайн помещения.

Существует также возможность установки в одном месте еще большего количества розеток, имеющих общую декоративную рамку. Такой блок может объединять до шести одиночных розеток.

Подключение розеток с заземлением

Одиночные розетки

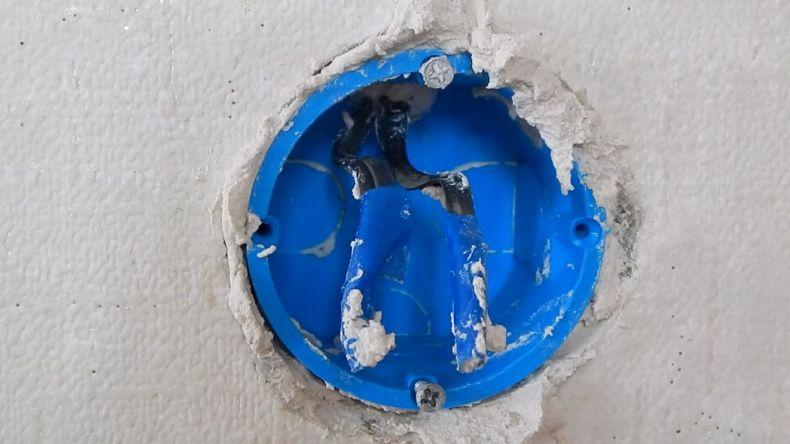

Подключение можно начинать после закрепления в стене подрозетника и ввода в него питающего кабеля.

Последовательность действий:

Проверяется отсутствие напряжения на кабеле, и принимаются меры, исключающие возможность его появления;
С розетки снимается крышка;
Ножом надрезается и снимается с кабеля защитная оболочка на длину 70 – 80 мм, при этом нужно следить за тем, чтобы не повредить изоляцию находящихся внутри проводов;
Концы проводов разводятся и зачищаются от изоляции на 10 – 12 мм;
Многожильные провода слегка скручиваются пальцами, чтобы не было «распушения» жил;
В клеммы поочередно вставляются концы зачищенных жил и плотно затягиваются винтом.

При подключении рекомендуется соблюдать следующий порядок: фазный провод присоединяется к левому со стороны крышки контакту, нулевой – к правому, а земля всегда к среднему.

Необходимо также соблюдать обязательную цветовую маркировку: Заземляющий проводник должен иметь желто-зеленый цвет, нулевой – синий, фазный любой цвет: белый, черный и т.д.

Двойные и тройные блоки

Все действия производятся аналогично, но есть одно обстоятельство, которое нужно учитывать: двойные или тройные блоки имеют по две общие шины с двумя или тремя парами контактов. На каждой шине может находиться не один зажим для подключения, а два.

Поэтому особенно внимательно нужно проследить за тем, чтобы к одной шине случайно не подключить фазный и нулевой проводник, поскольку это вызовет короткое замыкание.

Блоки из нескольких одиночных розеток

Сложность состоит в том, что нужно надежно соединить несколько розеток параллельно.

Варианты монтажа

Первая розетка подключается, как описано выше, а остальные подключаются шлейфом с помощью перемычек: фаза первой соединяется со второй, второй с третьей и т.д. Точно так же обвязывается нулевой и заземляющий провода.

Этот способ имеет существенный недостаток: при пропадании контакта в каком либо соединении фазного или нулевого провода, на последующих розетках блока пропадает напряжение. Это неприятно, но легко обнаруживается и устраняется.
Гораздо хуже если прервалась цепь земли: внешне это никак не проявляется, но часть потребителей останется без заземления, а это опасно.

Для повышения качества и надежности соединений можно проложить один заземляющий провод на все розетки.

Для этого его зачищают на нескольких участках, по числу розеток, а затем эти участки сгибают так, чтобы получились зачищенные отводы от основной жилы, своеобразная гребенка.
Расстояние между отводами должно быть равным расстоянию между розетками. Отводы вставляются в зажимы заземления каждой розетки и затягиваются.
Это более трудоемкий способ, но он гораздо надежнее и практически удовлетворяет нормам ПУЭ, которые требуют, чтобы каждый потребитель имел отдельное заземление.
Такими гребенками можно соединить и провода питания.

К общему проводу PE присоединить скруткой необходимое число проводников, для надежности пропаять скрутку и заземлить каждую розетку индивидуально.

Самый правильный способ, но требует дополнительного места для размещения скрутки.

Подключение к двухпроводной сети

В старых домах к розеткам подводились только два провода: фаза и ноль, а отдельное заземление отсутствовало.

Однако, если на место старой розетки устанавливается другая, с заземлением, то рекомендуется занулить подключаемые электроприборы, перемкнув нулевой и заземляющий зажимы.
В этом случае, если произойдет пробой изоляции, то возникнет короткое замыкание между фазой и зануленным корпусом. От тока короткого замыкания сработает максимальная защита автоматического выключателя и отключит поврежденный участок.
Но если ток отсечки установленного выключателя слишком велик, то он не сработает, нулевой провод расплавится и отгорит от перегрузки, а корпус так и останется под опасным напряжением.

Чтобы обеспечить полную безопасность, нужно дополнительно установить устройства защитного отключения УЗО с током срабатывания 30 мА.

УЗО среагирует на разницу токов в фазном и нулевом проводах более чем в 30 мА, которая обязательно возникнет при попадании человека под напряжение, и отключит поврежденную цепь.

Подключение трехфазных розеток

Оно ничем не отличается от уже рассмотренных способов, требования к расцветке нулевой и заземляющей жил те же самые, а фазы могут быть окрашены в произвольные цвета за исключением синего и желто-зеленого.

Проверка правильности подключения

После проверки правильности монтажа, розетка устанавливается на место, и на нее подается напряжение.

Мультиметром нужно измерить напряжение между фазным, нулевым и заземляющим контактами. Оно должно быть равно сетевому.

Напряжение между нулевым и заземляющим контактом должно быть не более 5 В.

Если оно больше, то это свидетельствует о том, что в распределительном щитке шина заземления не имеет надежного контакта с контуром заземления. В этом случае нужно обратиться к электрику, обслуживающему это здание.

Аналогичную проверку можно проделать контрольной лампой, ориентируясь на яркость ее свечения: при подключении к фазе и земле она должна светиться так же ярко, как к фазе и нулю.

Индикаторной отверткой можно проверить наличие фазы. При касании нуля и земли индикатор светиться не должен.
