Виды распределительных щитов: этажный, квартирный, силовой, щит освещения и обогрева, щит автоматического ввода резерва

Автор: Инженерная компания "КАПРО"

Распределительный щит — устройство, применяемое в однофазном или трехфазном электроснабжении. Обычно, его применяют, когда напряжение сети превышает 1 киловольт. Щит помогает вашим устройствам избегать излишних нагрузок.

Нагрузки, которые могут привести ваше оборудование обычно такие: скачки напряжение, короткое замыкание, перебойная подача напряжения. Распределительный щит делит энергию по разным линиям, которые вы можете проложить хоть на разные этажи помещения.

Содержание

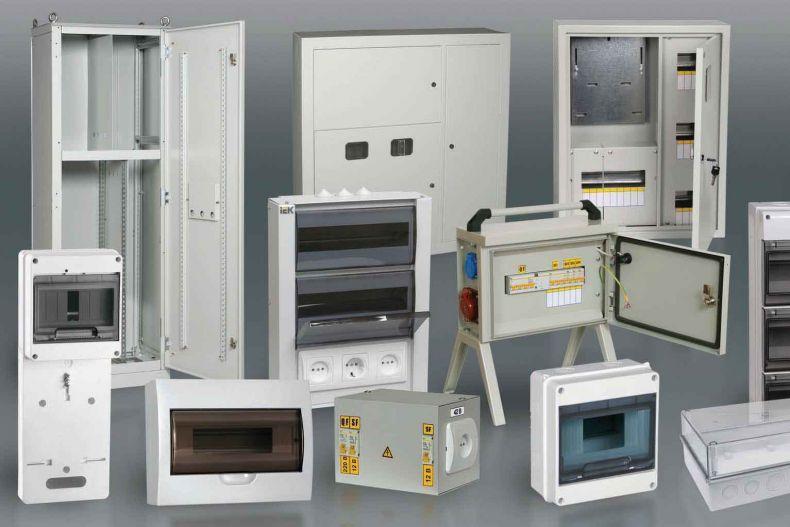

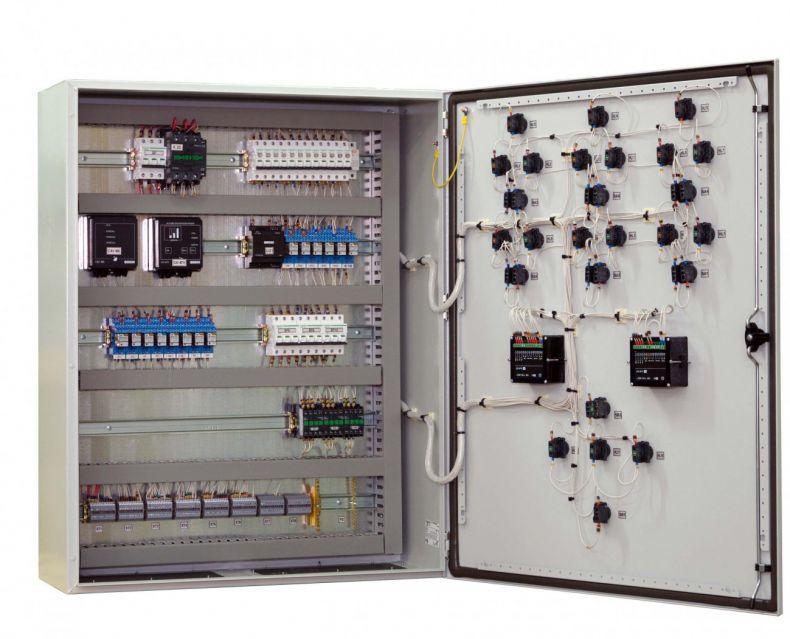

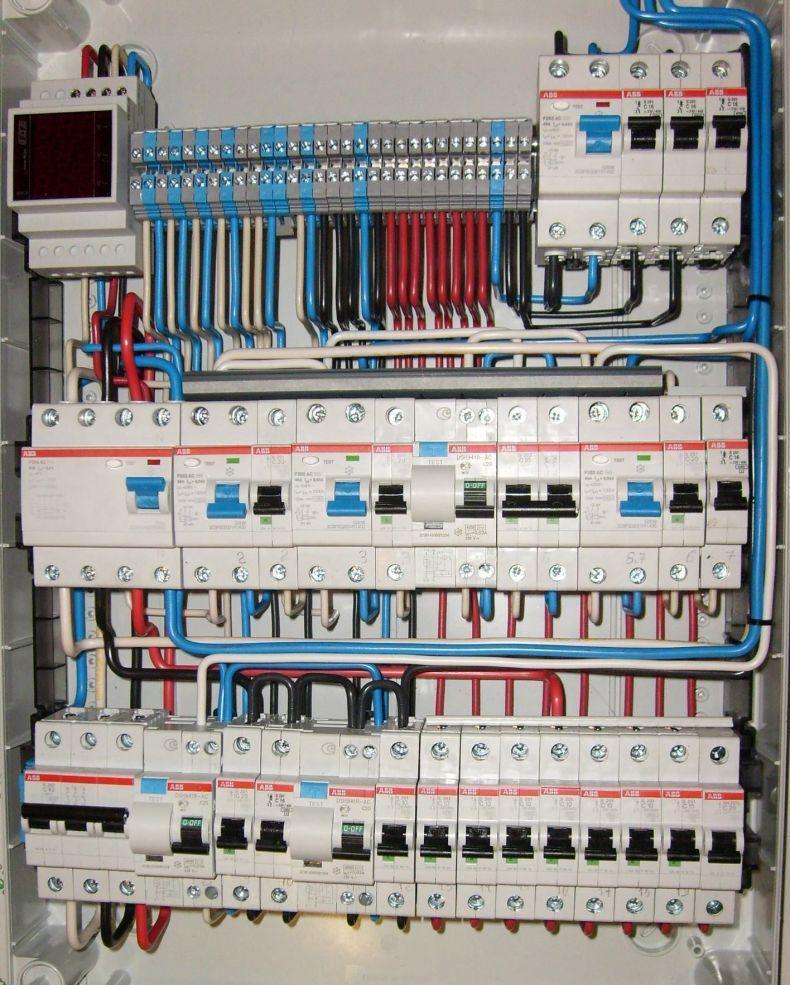

Типы распределительных щитов

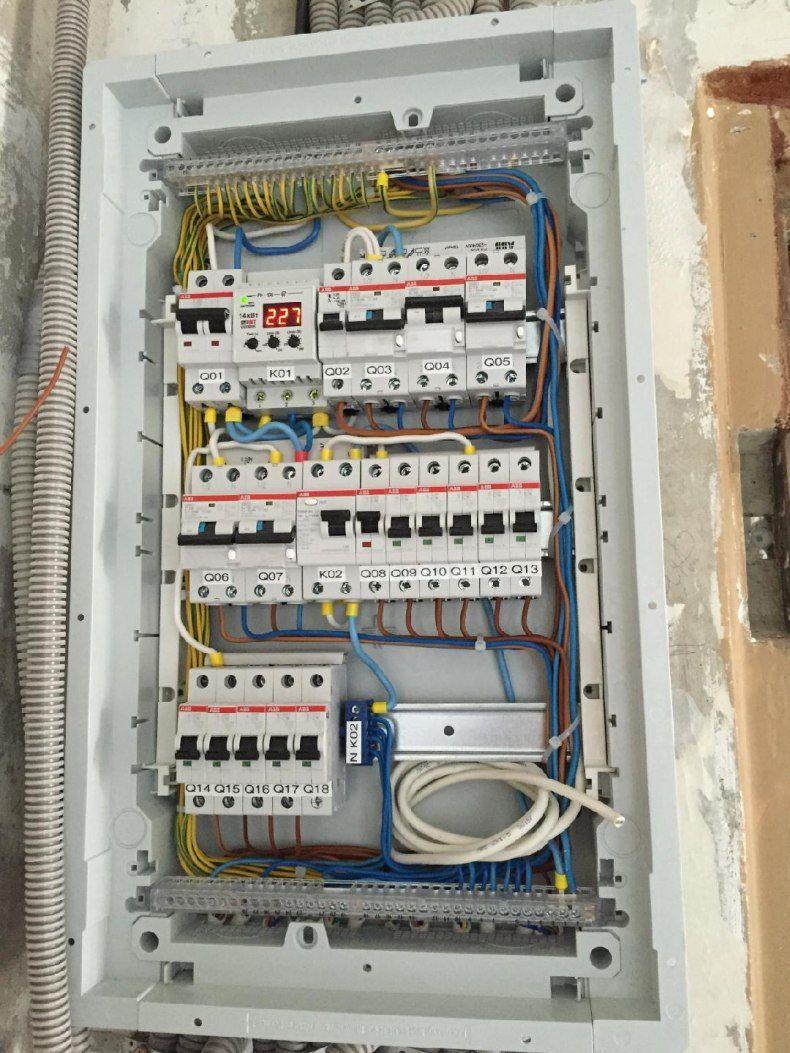

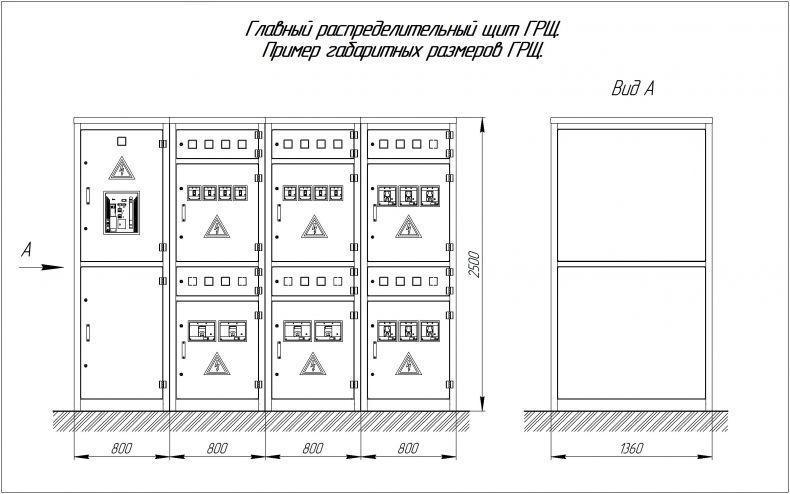

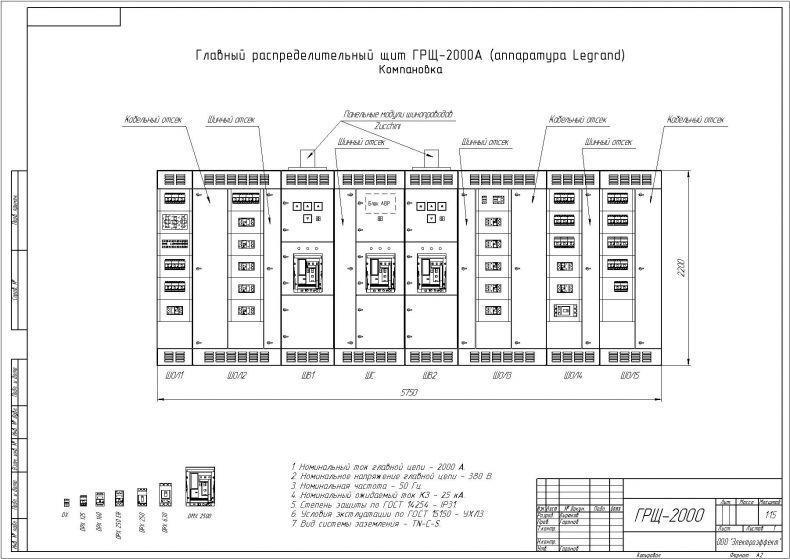

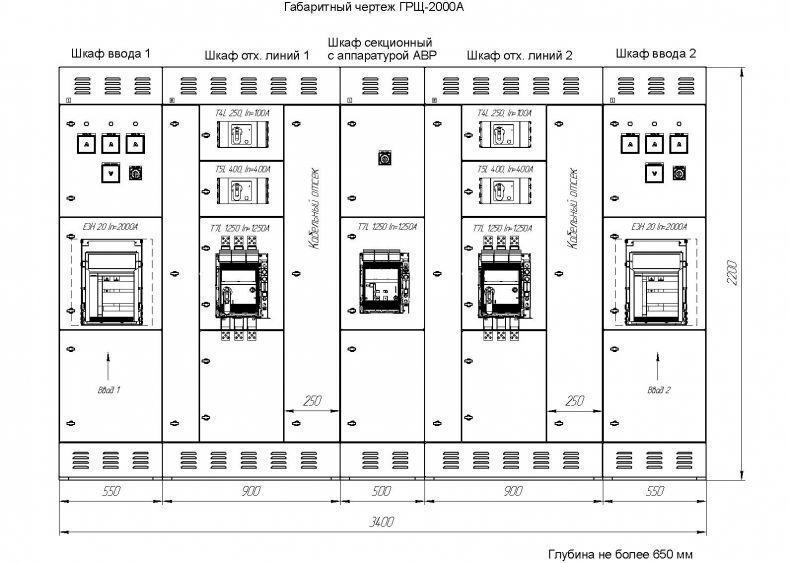

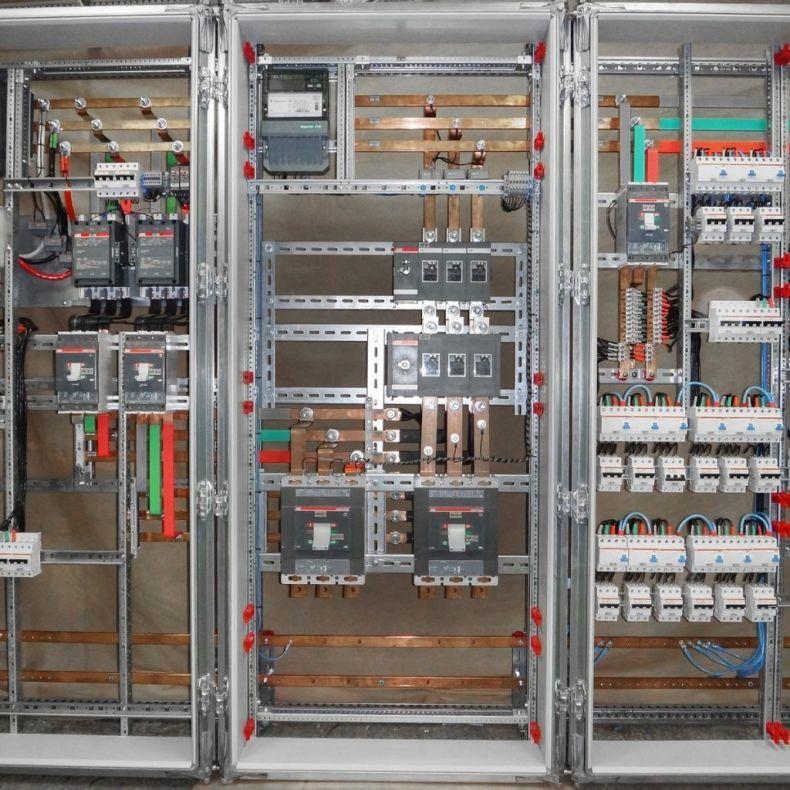

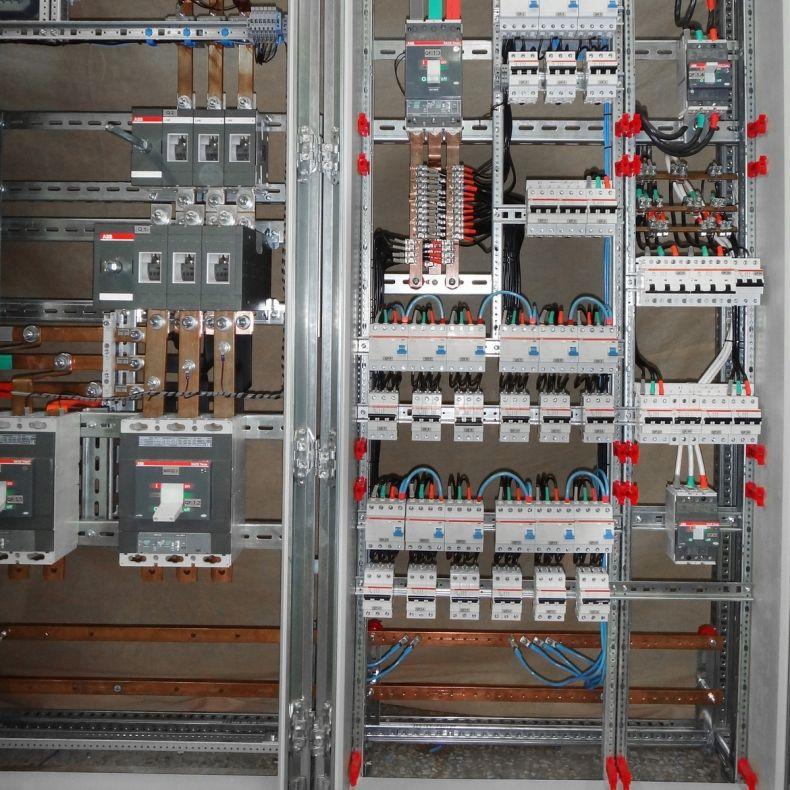

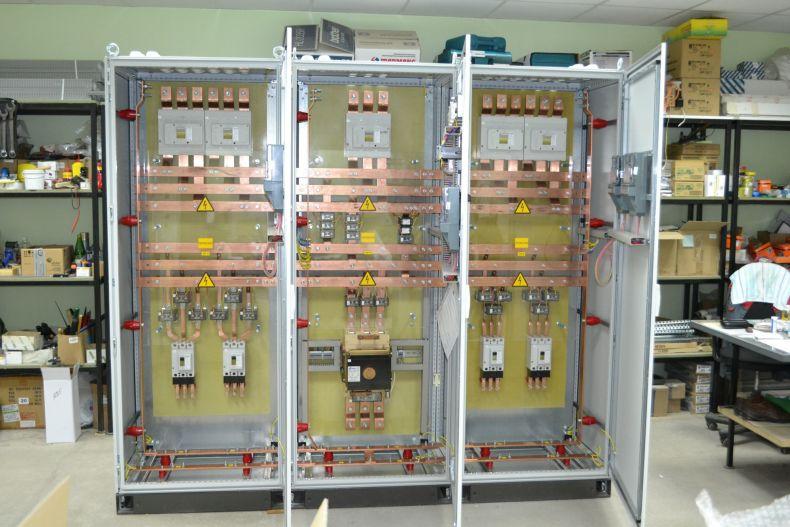

ГРЩ

Главная часть устройства работает точно так же, как щит типа ВРУ. Та часть направляет электроэнергию на распределительный щит другой классификации, или же прямиком на оборудование.

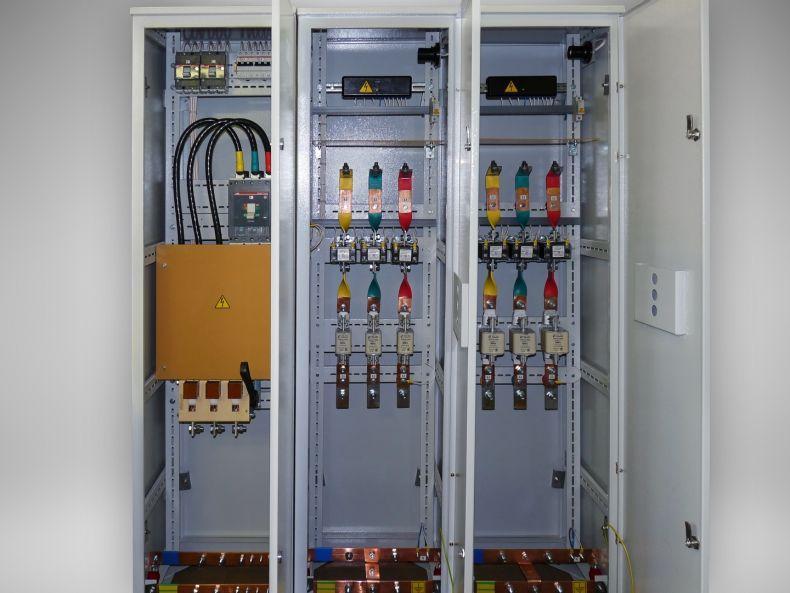

ВРУ

Такое устройство используют для организации электроснабжения различных объектов, таких как промышленные, жилые, общественные и административные здания.

У такой системы есть несколько основных элементов, но как и у многих, в нем есть рубильник и трансформатор, также присутствуют реле вместе с силовыми шинами. Уникальность ВРУ заключается в том, что состав устройства может меняться, но его назначение — прием электроэнергии — одинаково.

Классификация распределительного щитка

Особенность конструкции

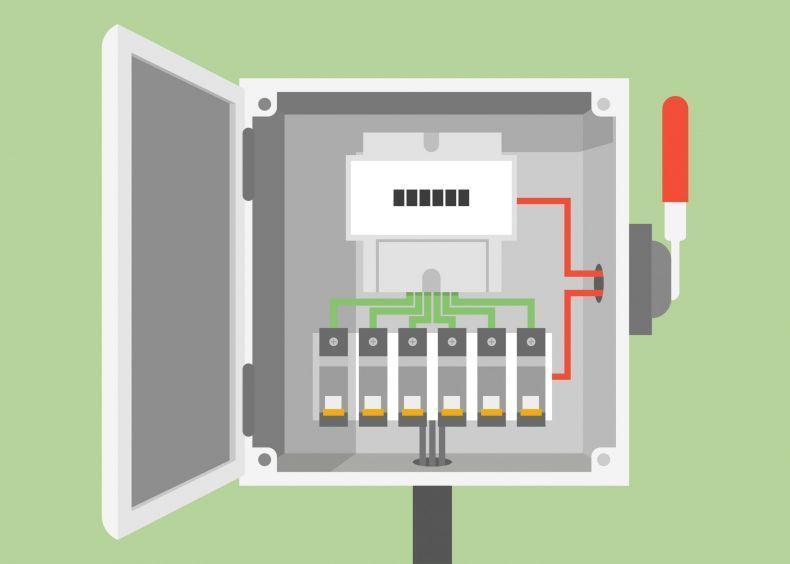

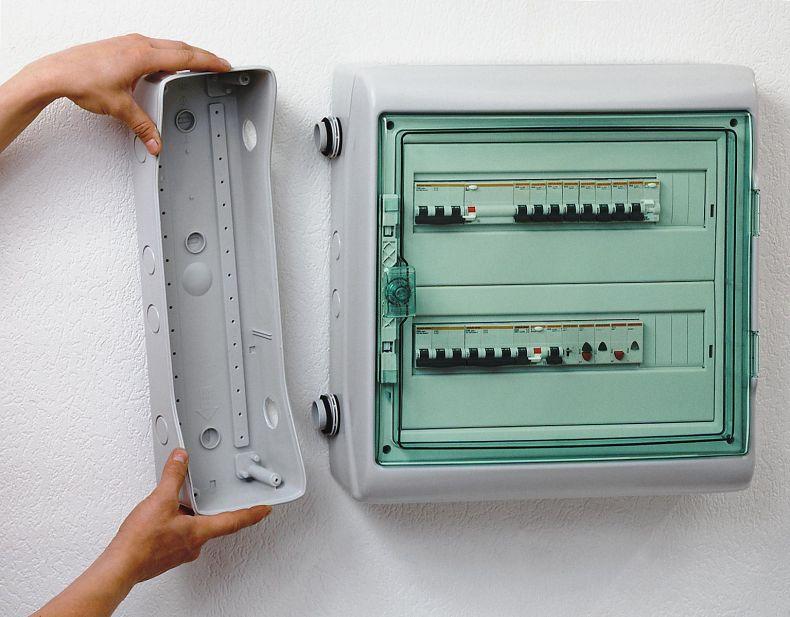

Щиток внешней установки. Щитки такого класса обычно используют для соедининия кабеля, если он лежит в открытом доступе. Монтируется очень просто, очень легкий по доступности. Могут оснащаться дополнительной изоляции от влажности.

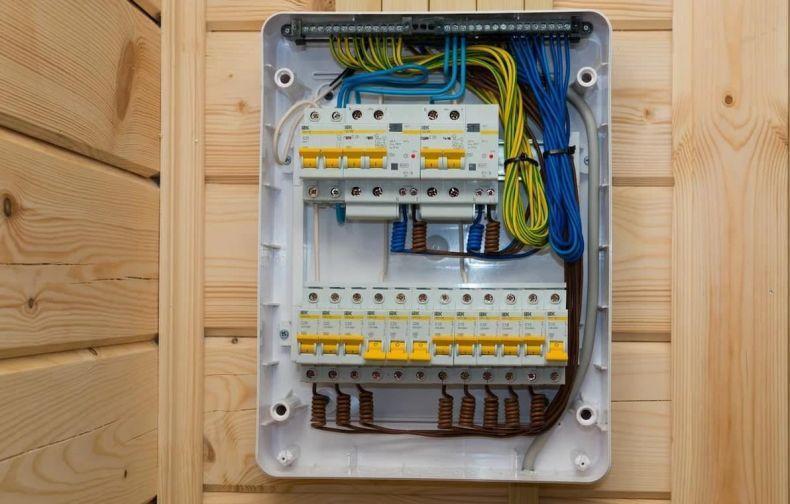

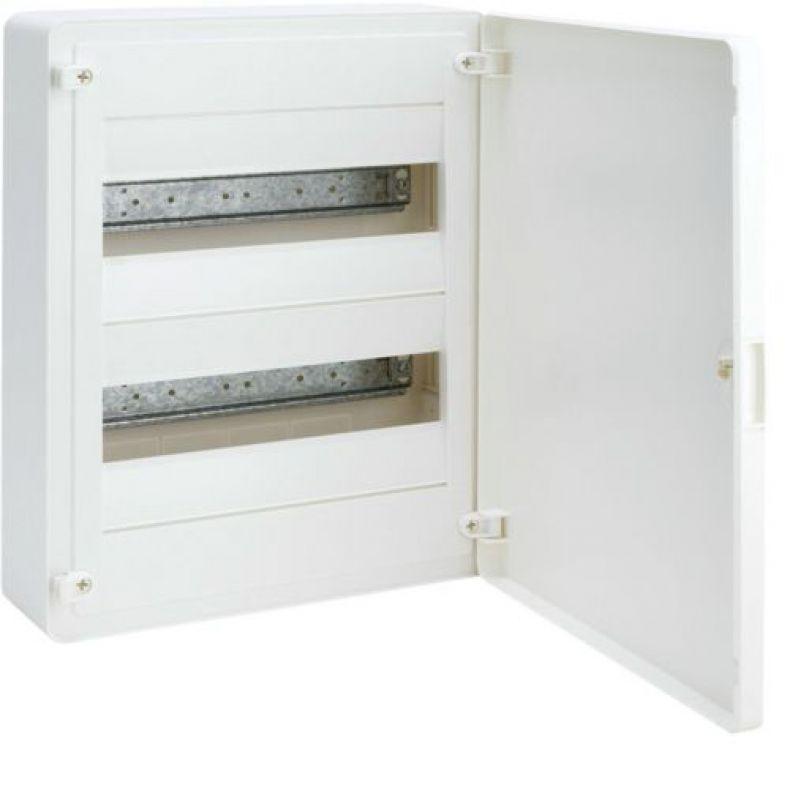

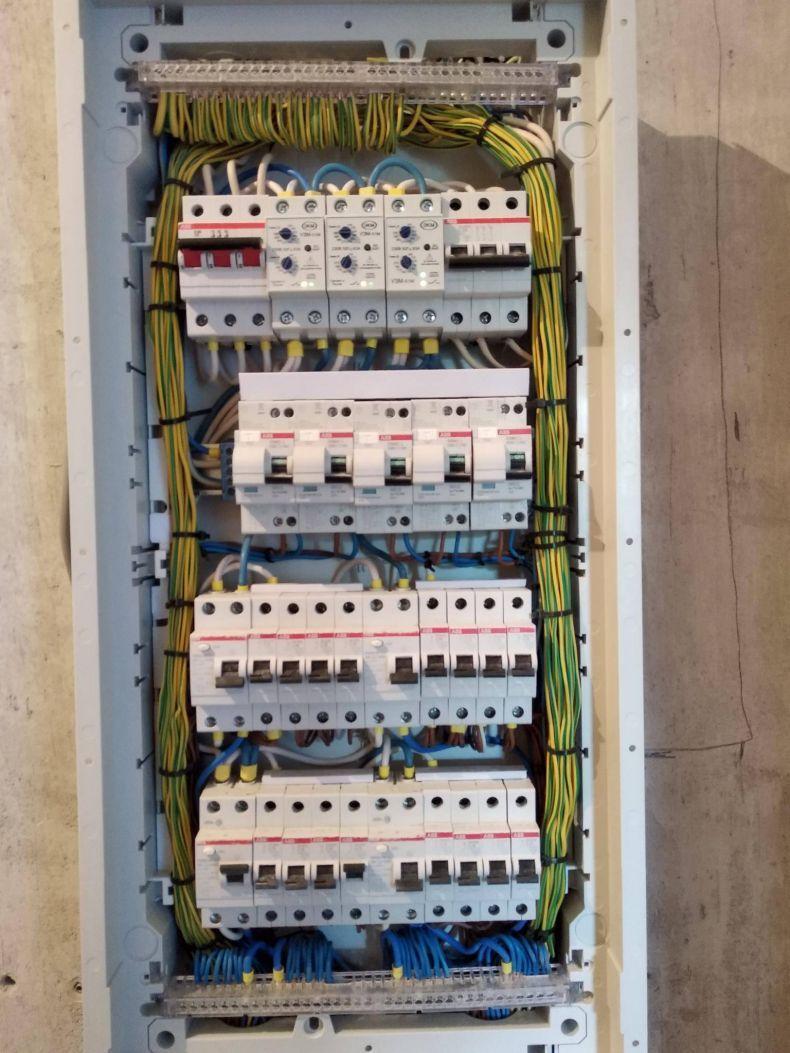

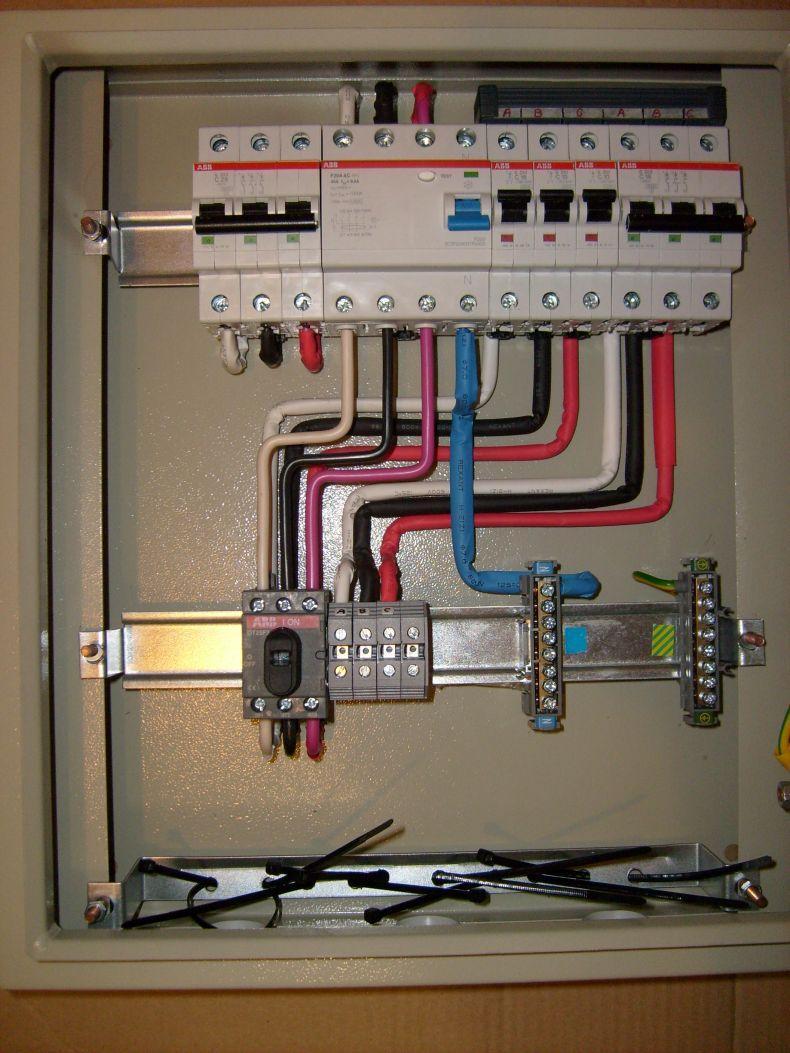

Внутренние боксы. Распределительные щиты такого типа используются уже в простых зданиях (частные дома, магазины и подобное). В таких местах проводка скрыта, поэтому и используются внутренние боксы. Сами щиты устанавливают в специально подготовленные места: стены, перегородки. После установки будет заметна только крышка щитка, которая не привлекает столько внимания, как внешние боксы.

Способ крепления

Навесный щит распределения. Такой щит представляет собой независимую монтажную единицу, готовую к установке. Уникальный способ крепления щита распределительного — навесной и напольный. ЩР Навесной имеет «ушки» или отверстия, что позволяет крепить его на стенку.

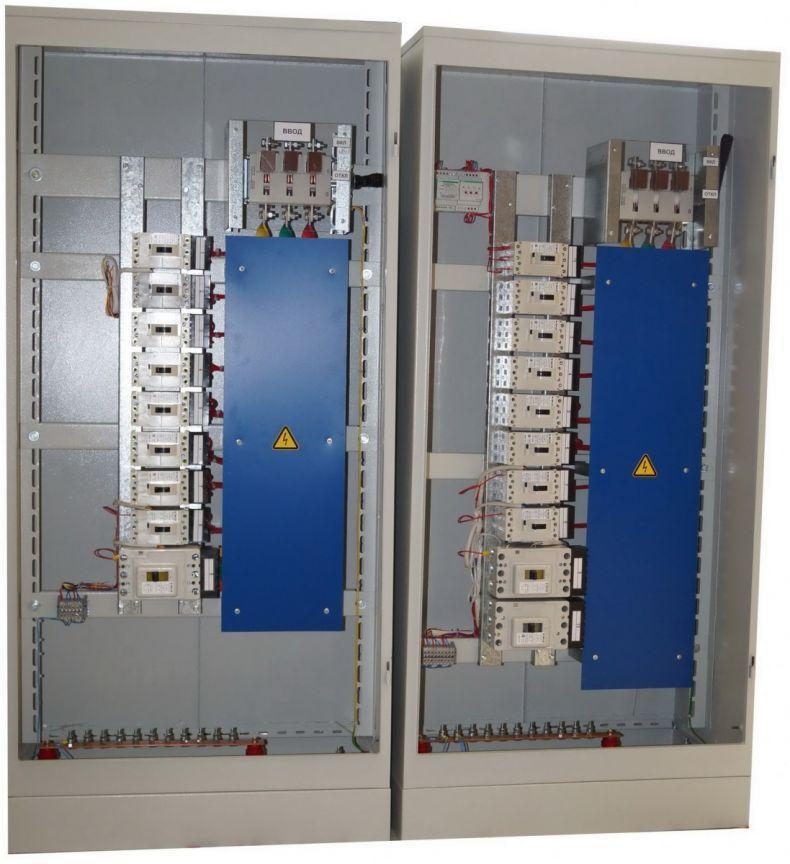

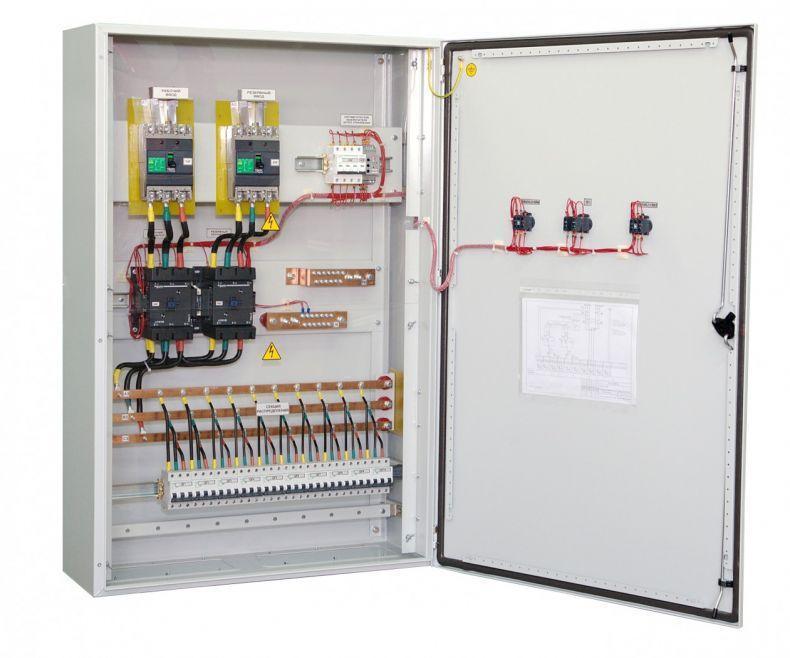

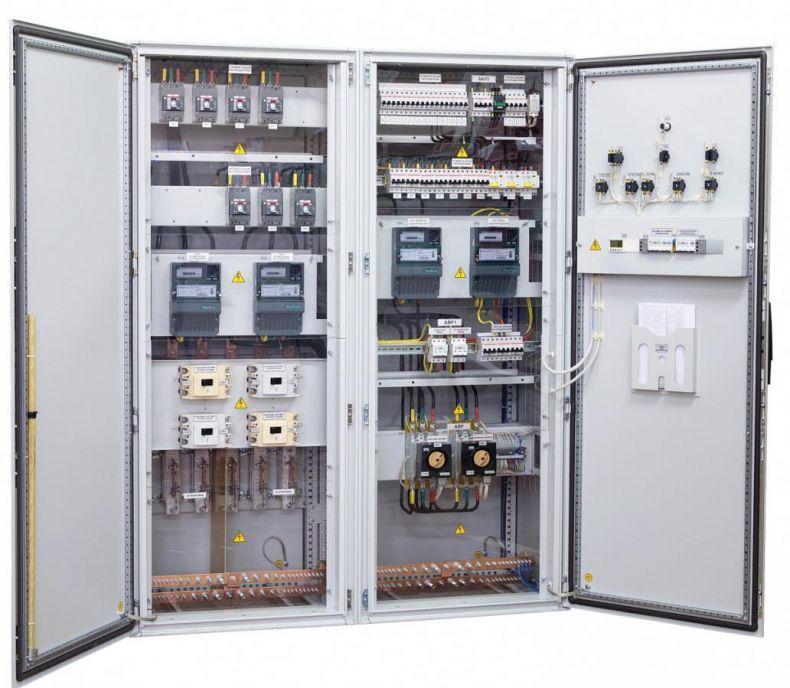

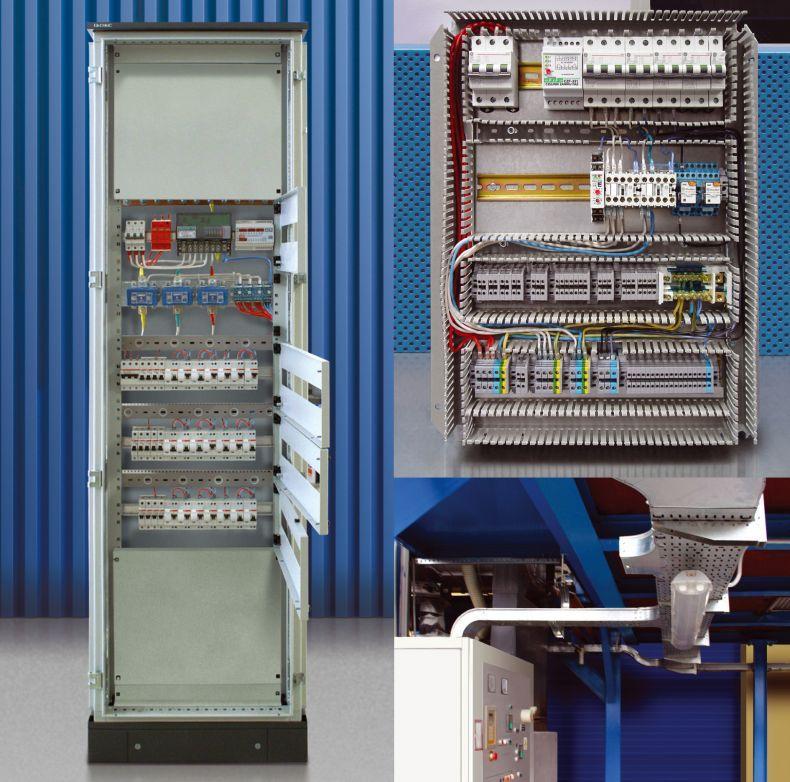

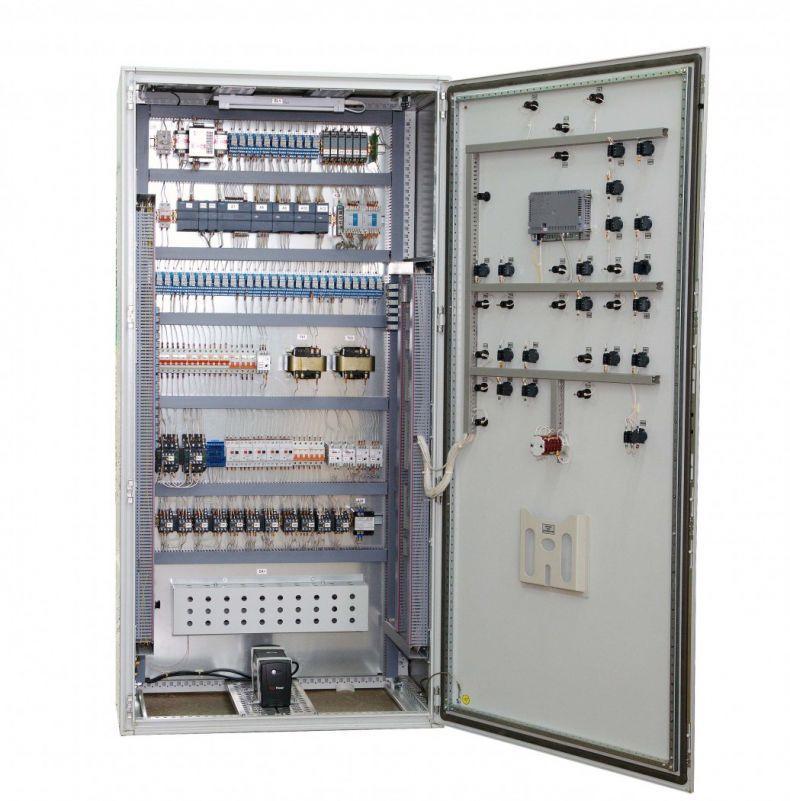

Напольный щит распределения. Бокс такого типа будет отличаться своими большими размерами. Устанавливаться такая конструкция может только на заранее заготовленную площадь, или же крепиться к полу. Такое крепление отличается от других хорошей прочностью и устойчивостью. Применяются такие щиты обычно на больших объектах.

Материал корпуса

Корпус из полимера. Недорогие, относительно других, пластиковые распределительные щиты имеют меньшую механическую прочность, чем металлические, но при этом они легки и не нуждается в дополнительной изоляции. Также установка этого данной классификации щитка не нуждается в заземлении. Они рекомендуются в разных системах. Примером могут послужить системы освещения или управления. Некоторые модели, созданные металлическими боксами, имеют внутри ящика диэлектрическую полимерную оболочку.
Металлический корпус. Такой материал хорошо подходит для щитов, которое располагаются на улице. Корпус из такого материала обладает высокой прочностью. По сравнению с пластиком, металл может выдерживать гораздо большие динамические нагрузки, которые происходят внутри щита. Распределительный щит из металла будет лучшим вариантом там, где сила тока превышает значение в 65 ампер.

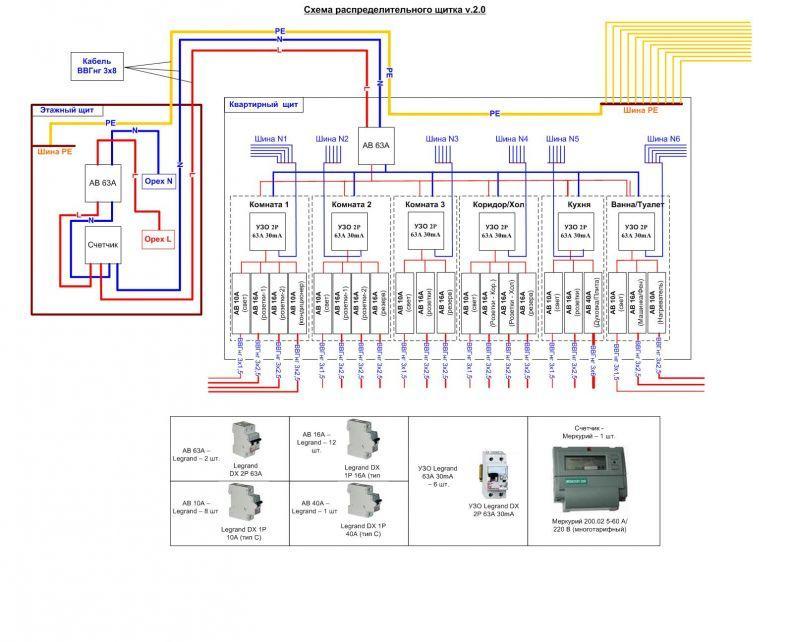

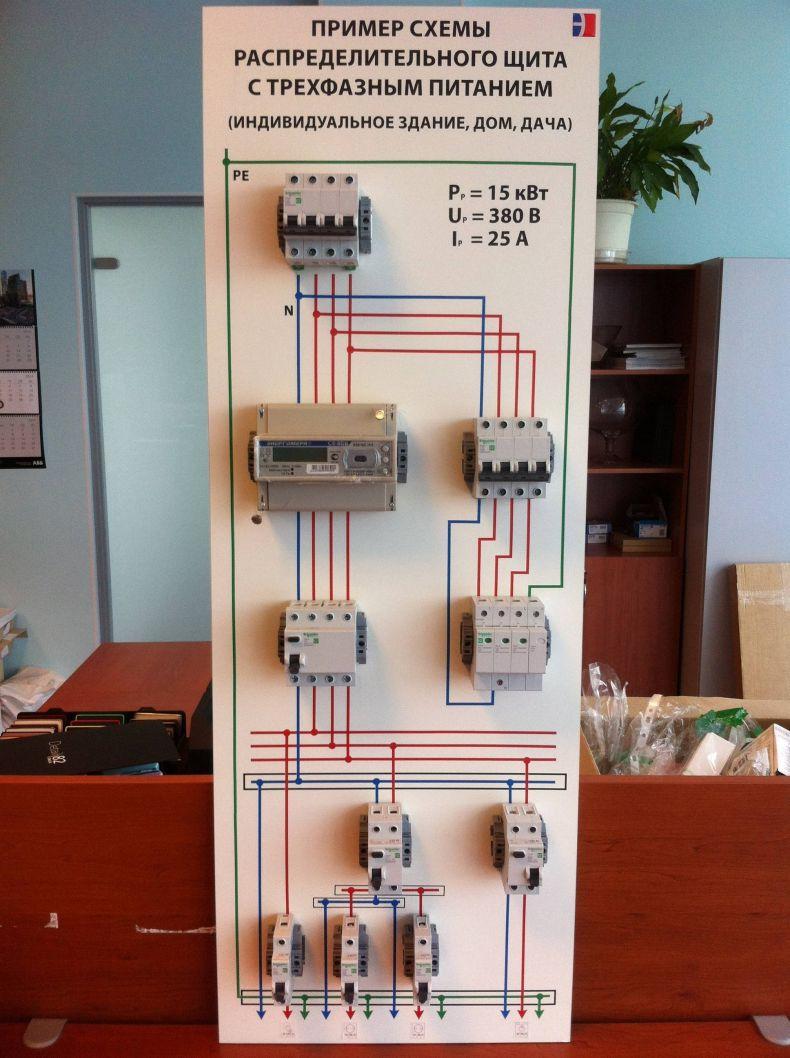

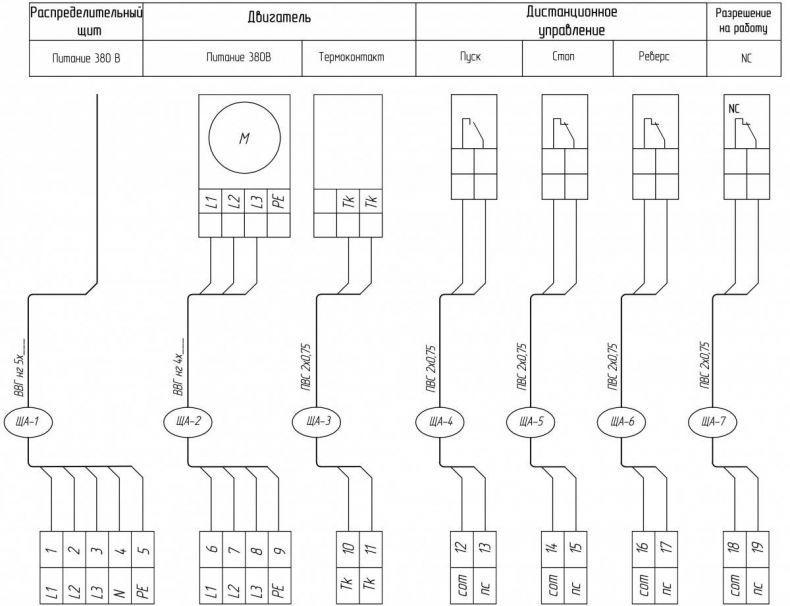

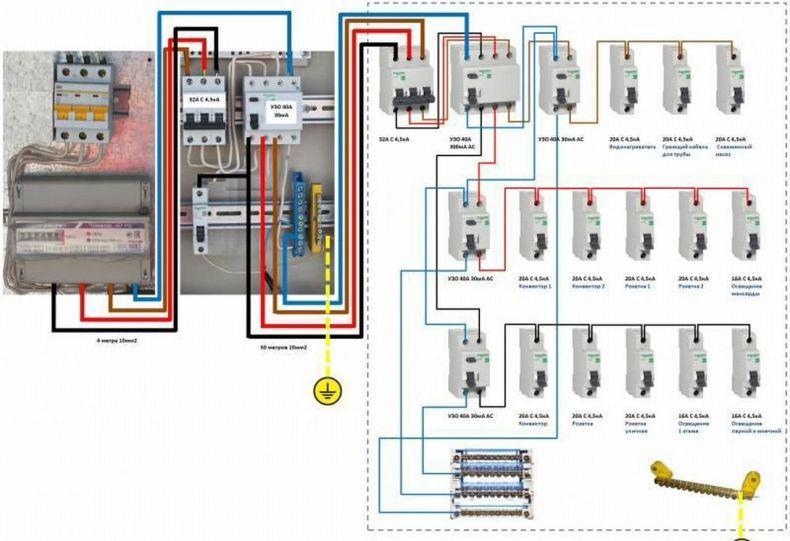

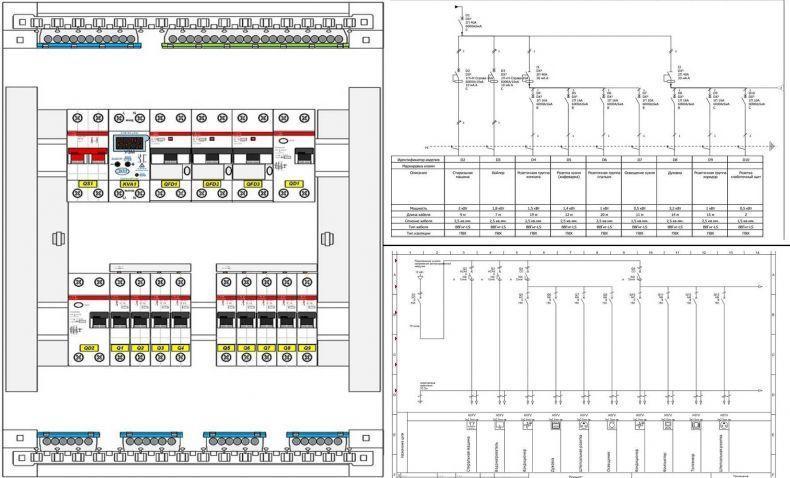

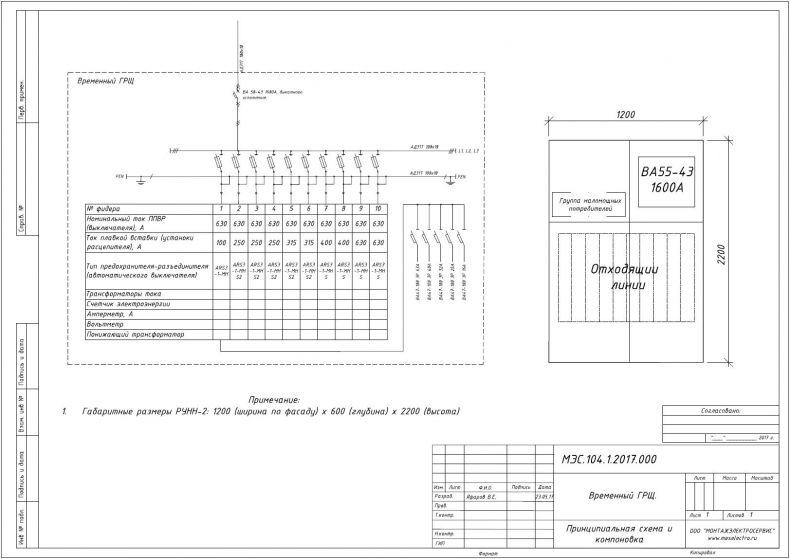

Электрическая схема распределительного щита

Схемы распределительных щитков отличаются между собой количеством объектов, их расположением и общей сложностью компановки.

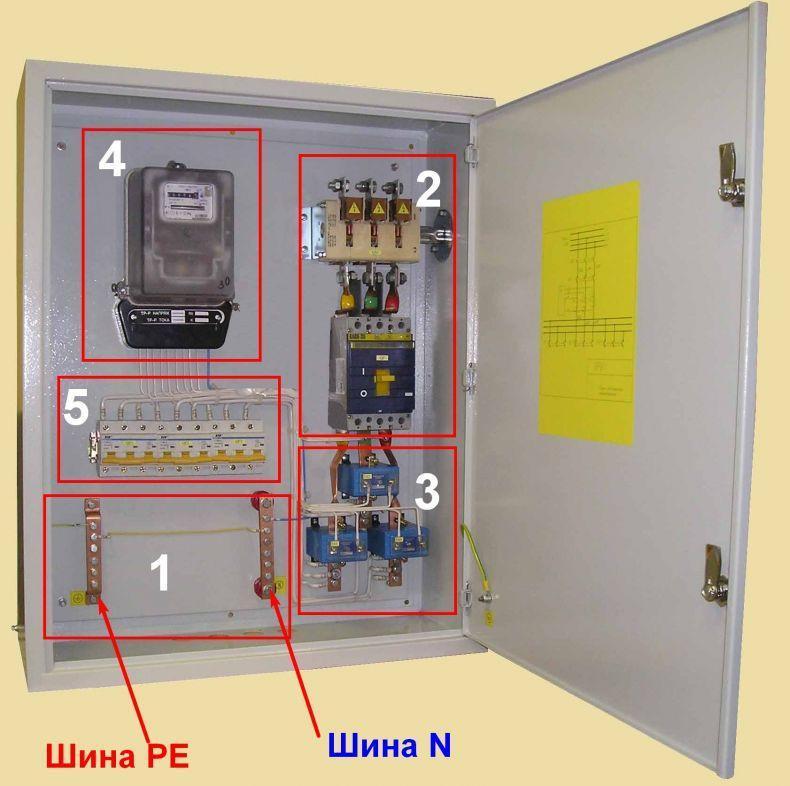

Сама схема состоит из нескольких объектов. Вводный включатель (обычно рубильник) — обязательная деталь каждого щитка.

Защита второстепенных цепей — немаловажная часть, она может не раз спасти всю сеть от короткого замыкания. Специальные устройства (обычно автоматы) — помогут вам избежать неприятных контактов с током путем работы с щитком.

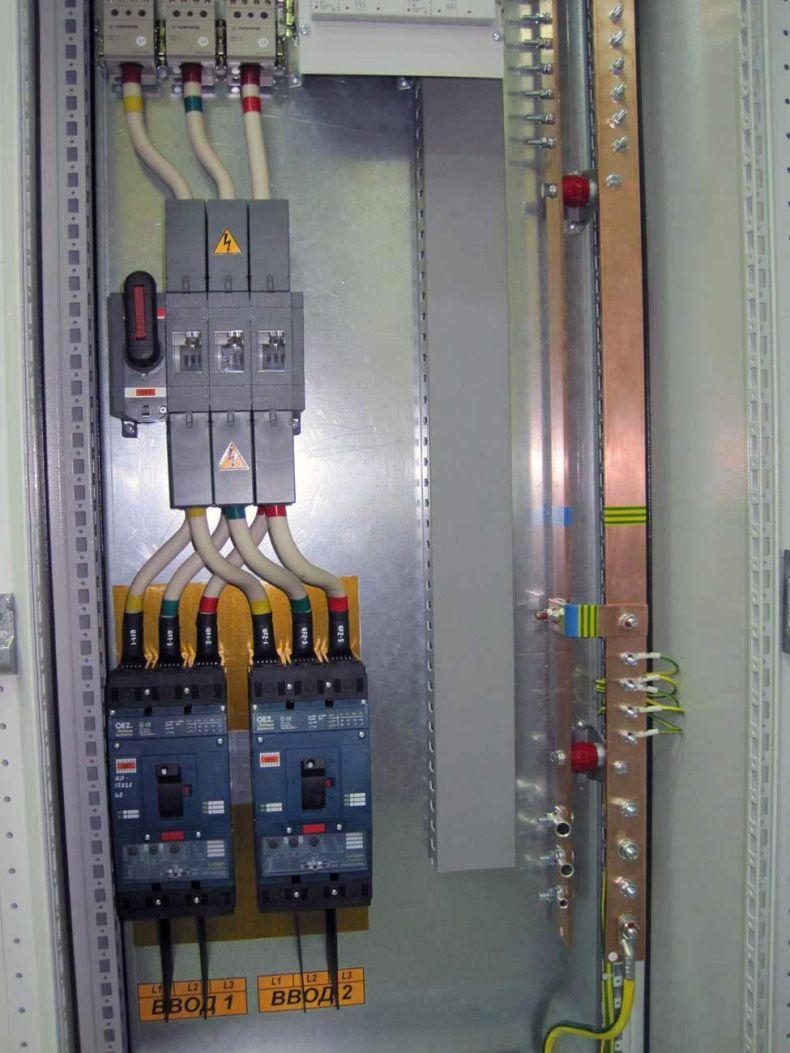

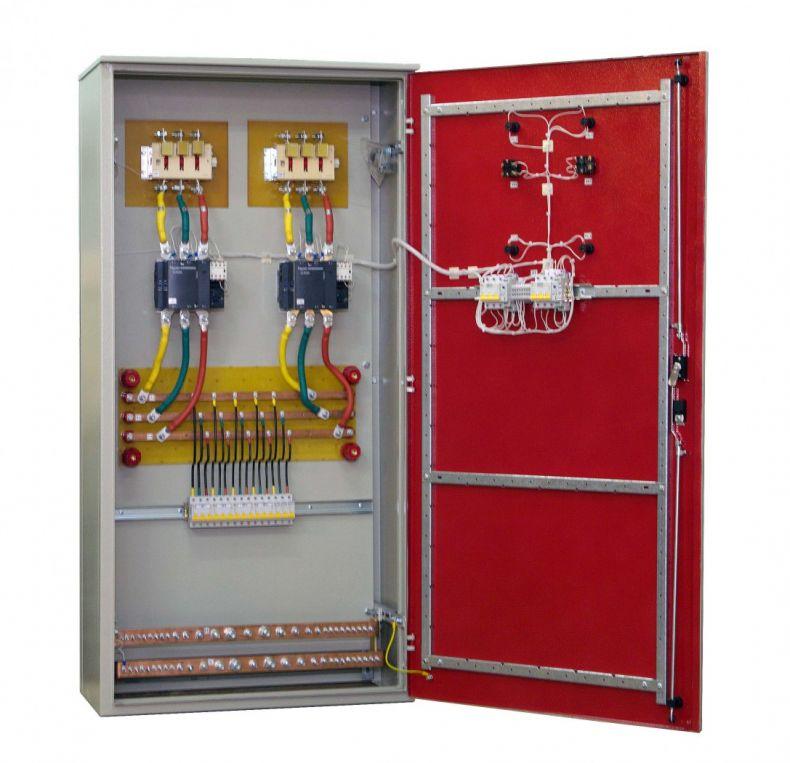

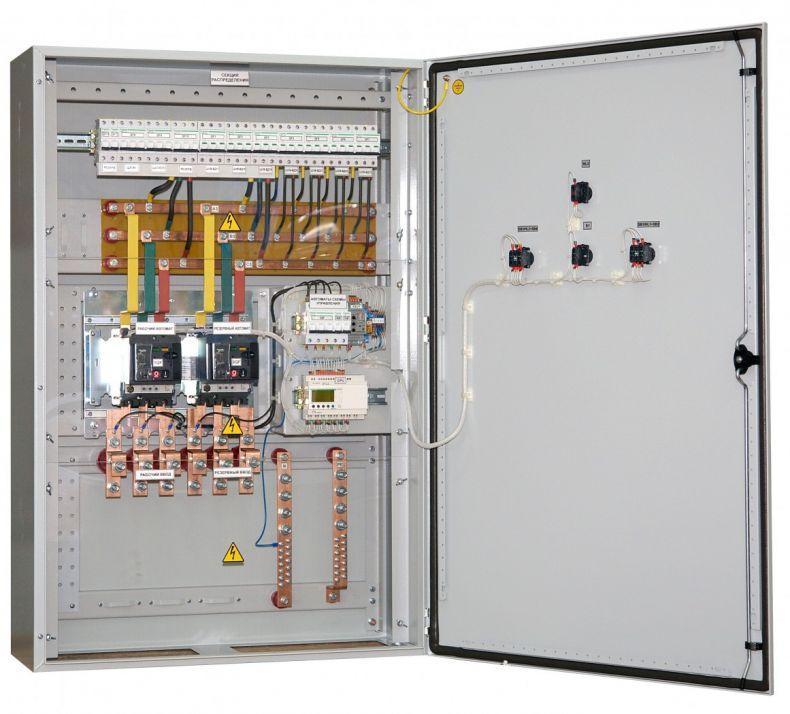

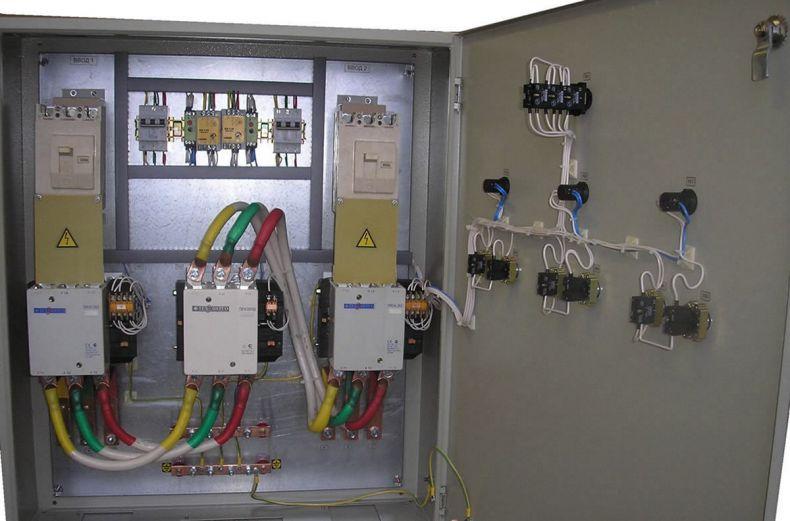

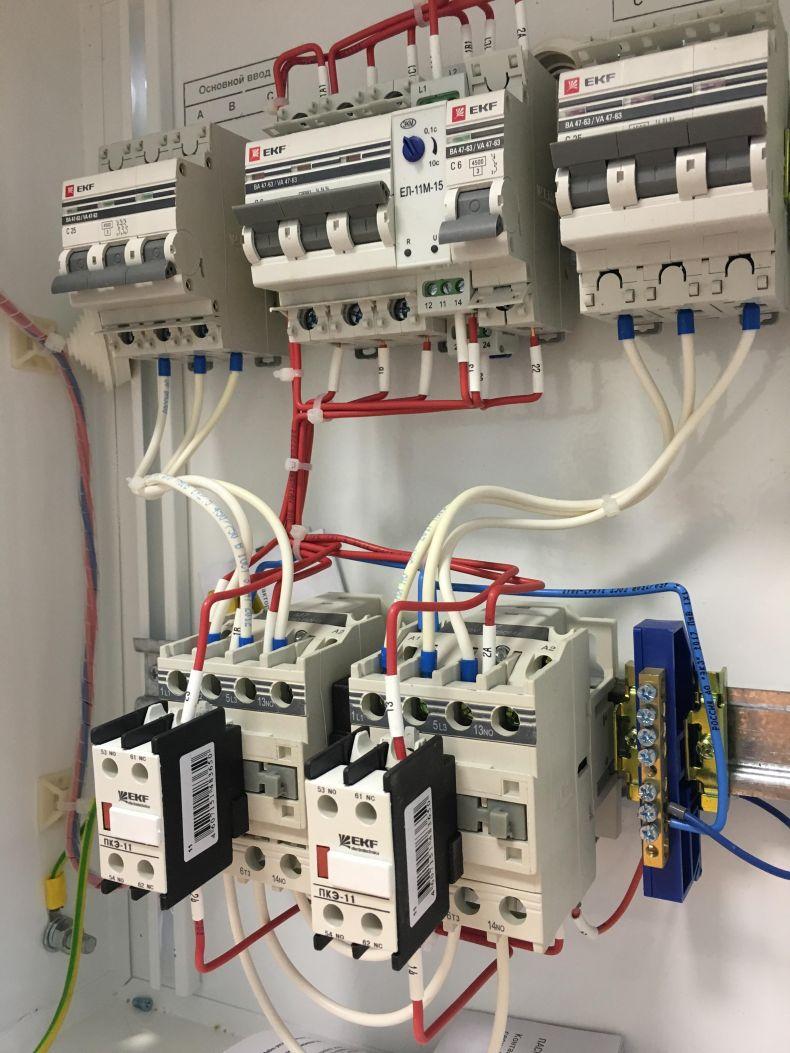

Автоматический ввод резерва

Маркировка такой группы — АВР. Само название говорит за себя, распределительный щит в случае непредвиденных ситуаций (перегрузок, аварий) переводит систему на аварийное питание. Распределительный щит такой разновидности сам понимает, когда ему надо перейти на аварийное питание, он сам умеет находить неполадки в сети.

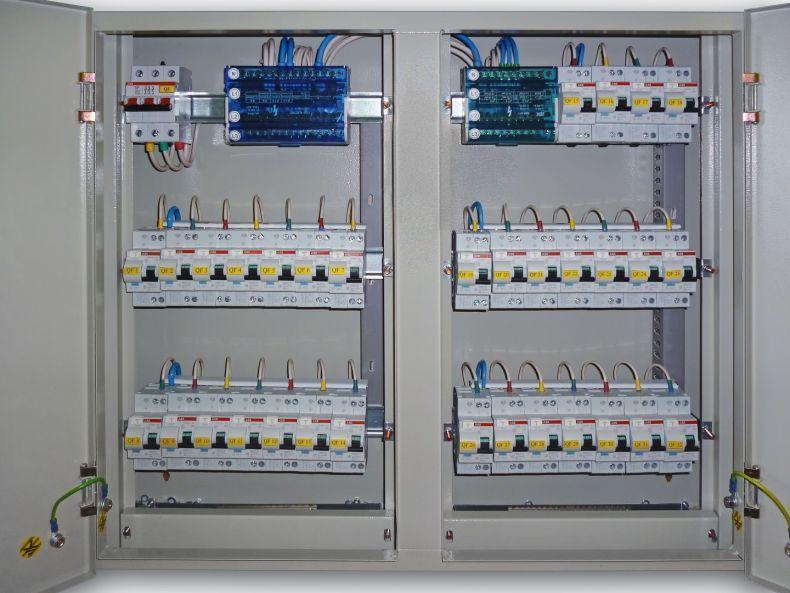

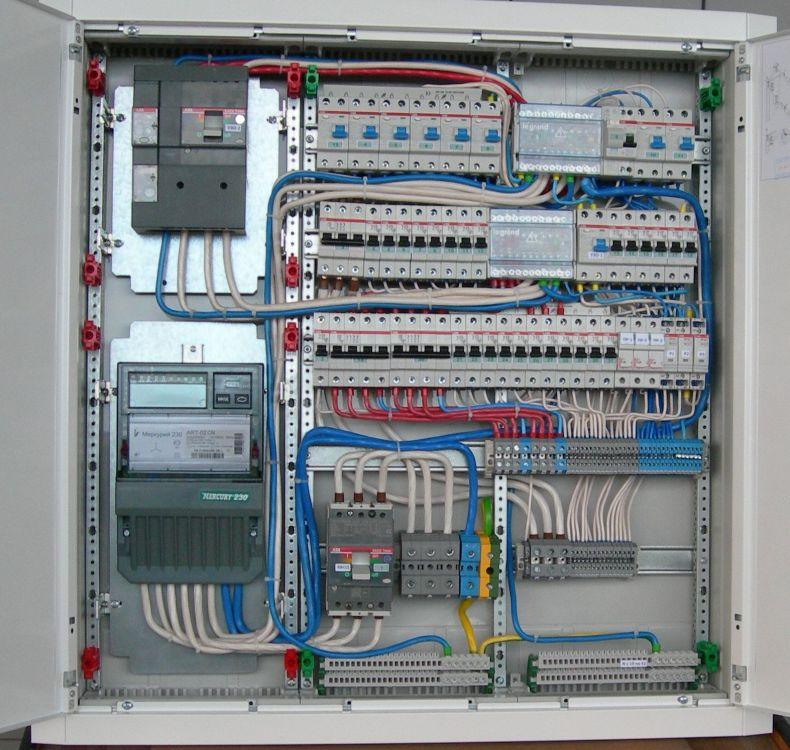

Групповые распределительные щиты

Такой распределительный щиток — это устройство, внутри которого находятся различные приспособления, служащие для защиты среды. Именно в электрощите собранны все узлы, которые связаны с управлением внутреннего снабжения всего помещения.

ЩС

Силовой щит (или же щит связи). Обычно используется для питания силовых объектов. Свое применение находит в установках с разным потреблением.

Щит связи. В него монтируется какая-либо телекоммуникационная аппаратура, которая собирает данные со всей схемы.

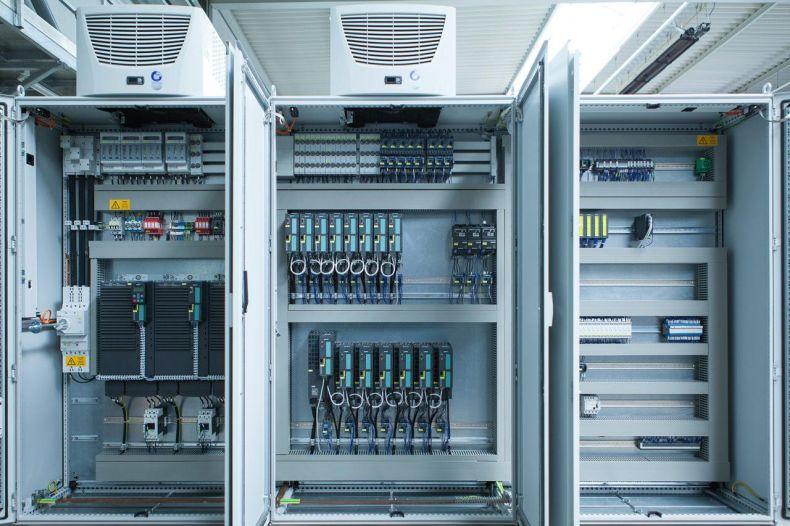

ЩУ или ЩА

Щитки управления или автоматики. Необходимы на местах, где требуется установка сразу нескольки систем.

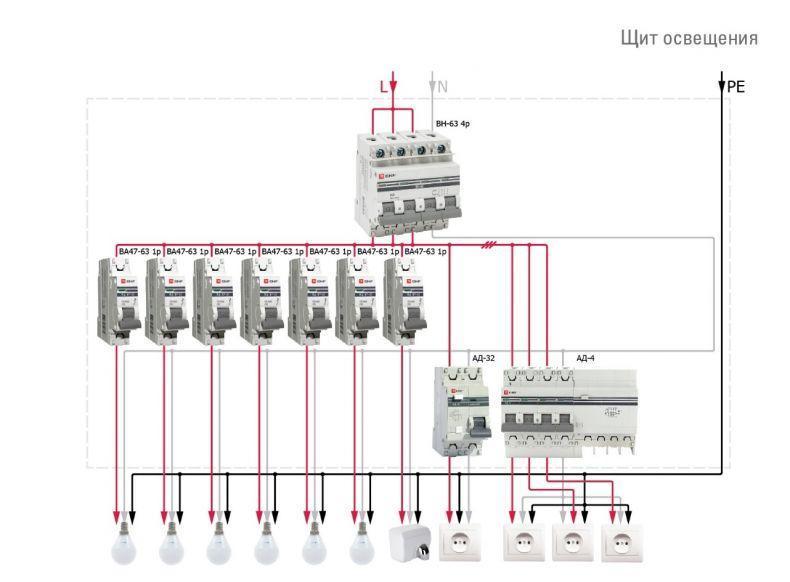

ЩО

Щиты распределительные освещения, предназначаются для контроля над осветительными приборами.

ЩЭ

Этажный щит. Устанавливается такой щиток на этажах жилых домов. Служит для сбора информации по потреблению квартир. Продолжается в квартирных щитках через ВРУ.

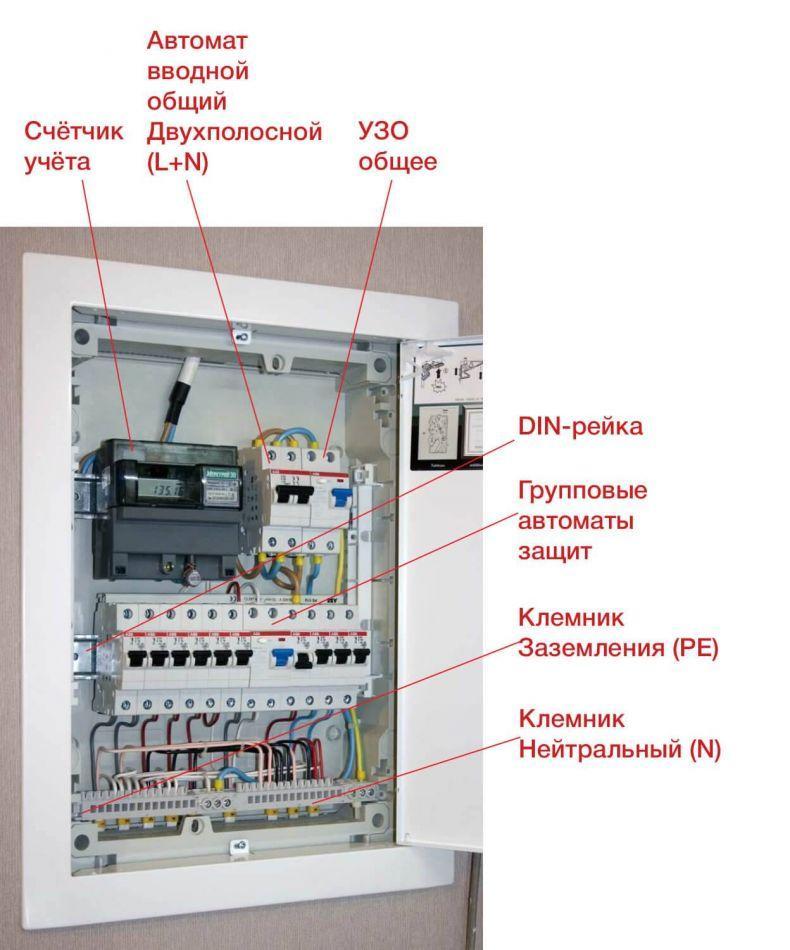

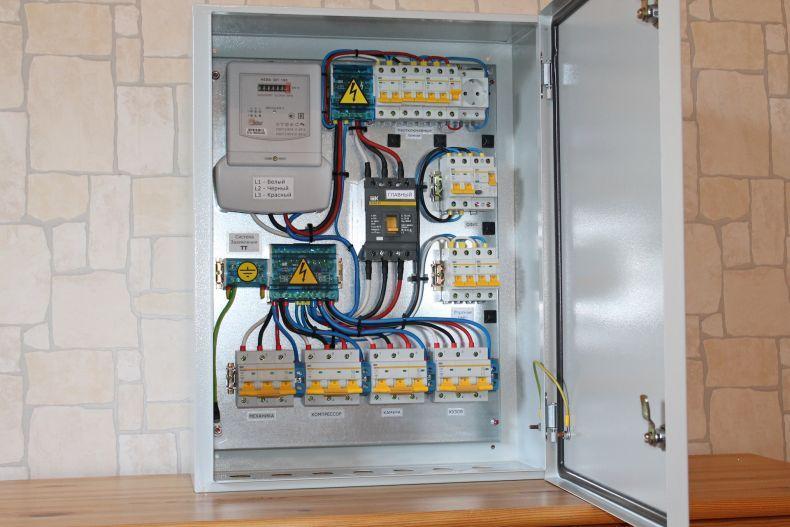

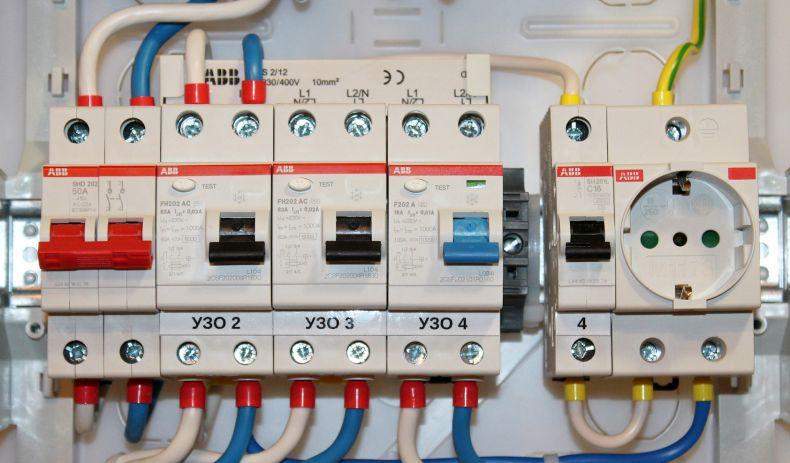

ЩК

Квартирный щит, место его применения можно понять из названия. Такой щит удобен в применении, он позволяет быстро отключать или подключать определенные отсеки помещения.

Позволяет регулировать питание разных бытовых приборов, ведь некоторые из них могут требовать большое количество энергии. Такие щитки имеют дополнительный уровень защиты, что помогает избежать неприятных ситуаций, таких как короткое замыкание.

ЩСН

Щиток, который используется для своих нужд. Данное устройство применяется пользователями в разных направлениях. Такое устройство поможет вам подключиться к линии мощного потребления.

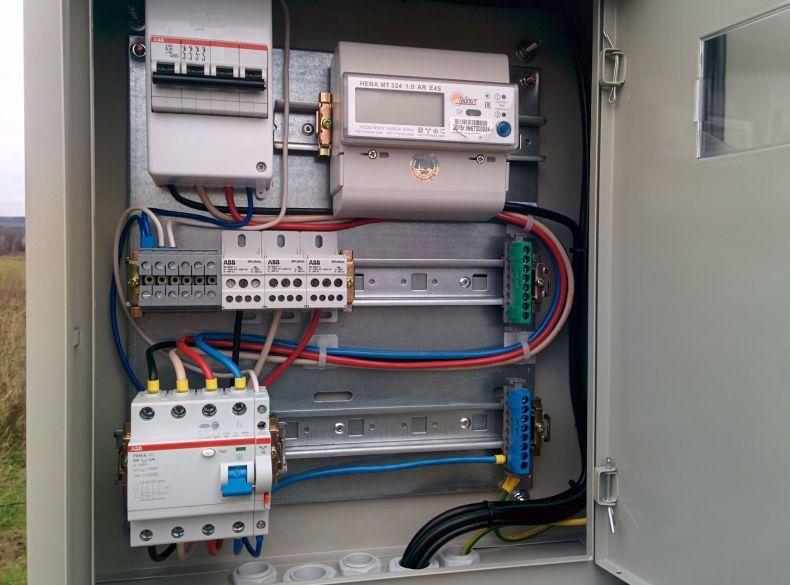

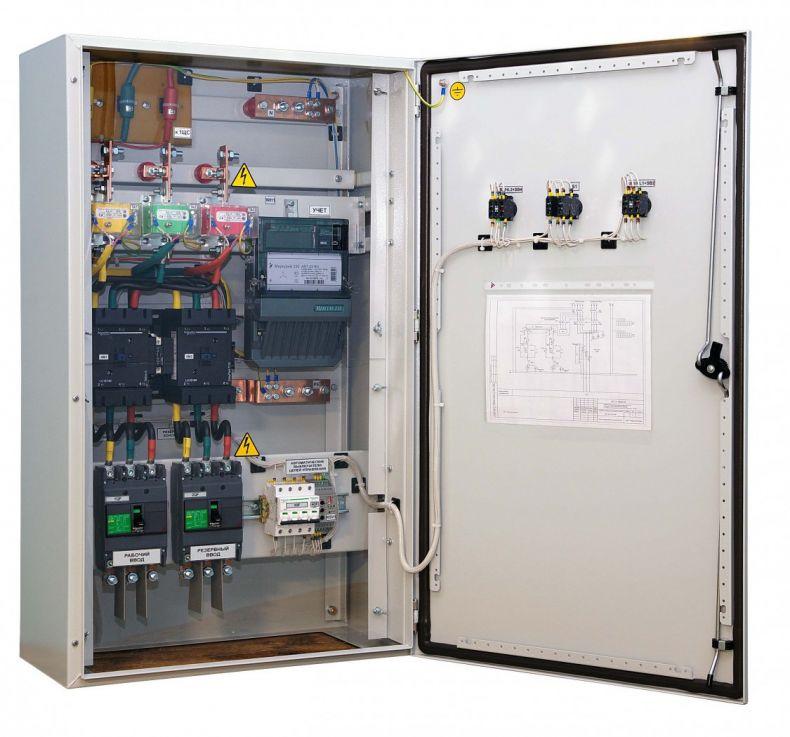

Щит учета распределительный

В таком щитке используются плотные провода, также используется одна интересная деталь — «ушки». Эта деталь используется для пломбирования бокса, что исключает противоправный доступ к щитку.

ЩПТ

Такие щитки применяют в цепях, в которых есть постоянный ток. Источниками такого тока могут служить зарядные устройства или АКБ. Щитки такой классификации удобны в монтаже, ведь они напрямую подключаются к цепи постоянного тока. Такую разновидность используют в качестве резерва.

Щит распределительный переносной

Переносные боксы очень удобны, подходят во многих нуждах. Обладают повышенной защитой от внешней среды. Подходят для краткосрочного потребления.

Щит распределительный: характеристики

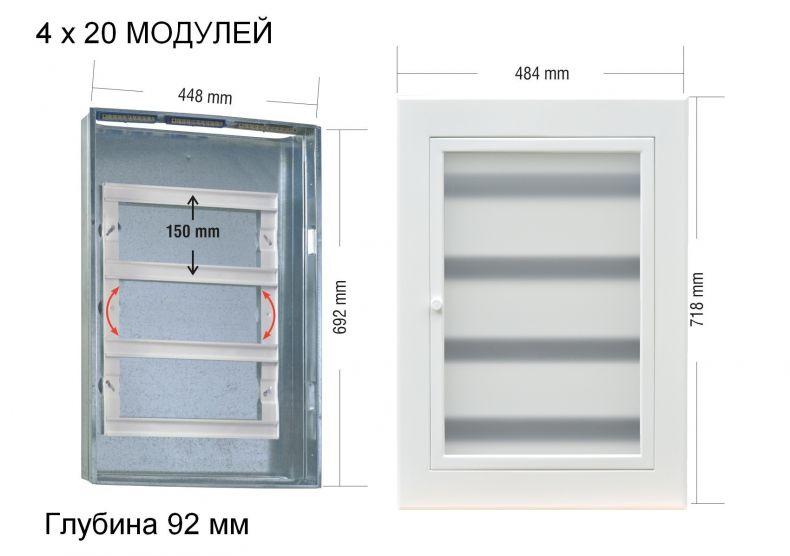

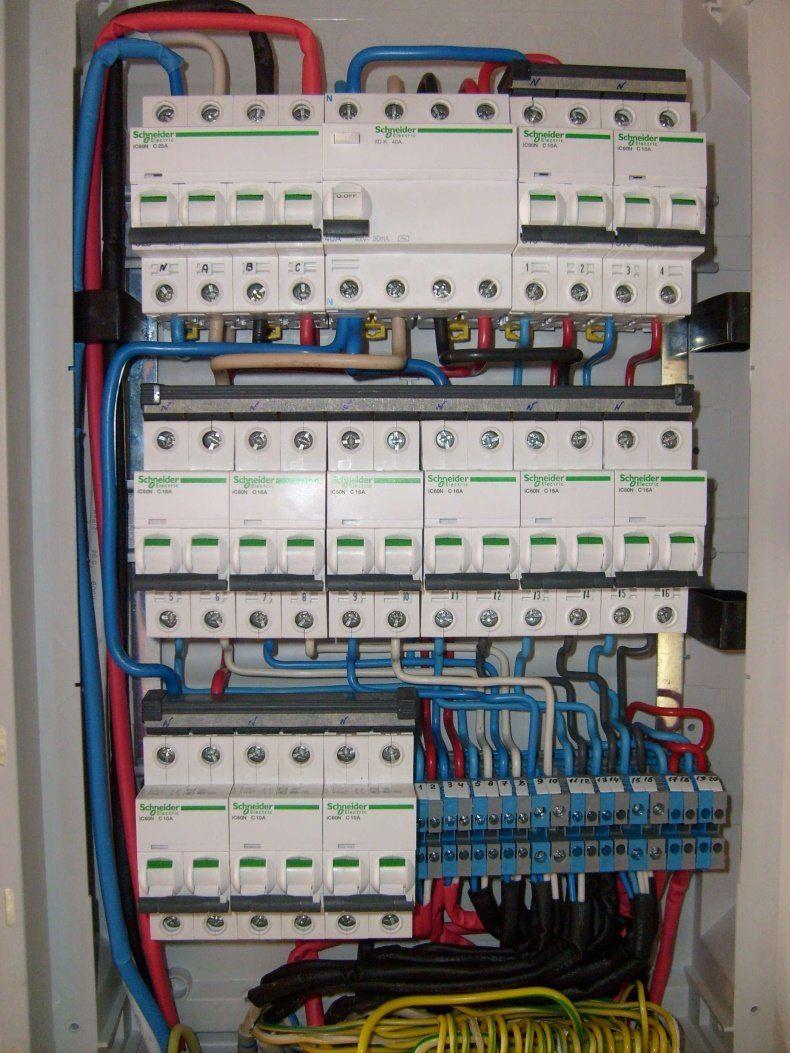

Классификация по количеству модулей. По такому параметру есть 3 типа: малые, средние, крупные. У каждого типа есть рамки по этому самому количеству. Малые — от 2 до 12 модулей. Средние — от 16 до 24 модулей. Крупные — от 36 до 48 модулей.
Классификация по степени защиты.
