Бронированный кабель: маркировки с расшифровкой наименований. Разновидности, характеристики, нюансы прокладки и разделки

Автор: Инженерная компания "КАПРО"

Бронированные кабели состоят из жил из различных материалов, прикрепленных к металлическим втулкам с использованием изоляционного материала и обработанных в прочную гибкую сборку.

Такой провод может быть элементом контрольной установки, используемый для проведения электричества, изготовленный из материала с хорошей проводимостью в виде провода или шины.

Содержание

Виды бронированных кабелей

Бронированные провода делятся по:

Мощности (например, установка, накладные расходы) — для эксплуатации и распределения энергии, управления;
Сфере использования (например, Интернет, телевидение, компьютер) — для обработки информации в виде электрического соединения;
Месту применения — для изготовления элементов электрических машин и устройств;
Специальному назначению, например, они могут быть автомобильные, сварочные, крановые, для оборудования.

Среди установочных силовых кабелей можно увидеть кабели для стационарной установки или прокладки вглубь стен, а также кабели для временного или внешнего подключения.

Бронированный кабель всегда обмотан стальной лентой или стальной проволокой, которая используется для защиты кабеля от повреждения или повреждения внешними механическими силами.

Классификация электрических проводов:

Энергетика – для установок до 1 кВ;
Энергетика — для установок выше 1 кВ;
Электрическая мощность неизолированная и изолированная для воздушных линий;
Шинопроводы (шинные кабели).

По видам проводов:

Одно- и многоядерные;
Алюминиевые и медные жилы;
Экранированные;
Усиленные;
Одиночные, парные, состоящие из четырех жил.

Строение бронированных кабелей

Силовые кабели бывают голыми (без изоляции) или изолированными. Неизолированные провода изолируют только от жилы из меди или алюминия, в виде одиночного провода или в виде нескольких проводов, скрученных особым образом.

В изолированных проводах жилы покрыты изолирующим материалом (изоляцией), обеспечивающим возможность контакта одиночного провода друг с другом или с другими элементами и проводами.

Изоляция проводов может быть из поливинилхлорида, полиэтилена, резины и других материалов. Некоторые типы компонентов также содержат ПВХ или безгалогенное покрытие, которое действует как изолирующее вещество и защищает от вредного воздействия окружающей среды (например, влаги или химических веществ).

Внешняя сторона бронированного кабеля, оцениваемые на механические повреждения, армируют броней (броней) механической лентой или проволокой.
Наружная оболочка кабеля может быть покрыта одеждой в виде оплетки из волокнистых материалов.
Под сшитым кабелем понимается внешний изоляционный слой жилы кабеля. Изготовлен из сшитого полиэтиленового материала.

Можно использовать кабели с армированным сшитым полиэтиленом. Это означает, что вы можете использовать кабели, изолированные шунтирующим материалом и защищенные внешним слоем брони.

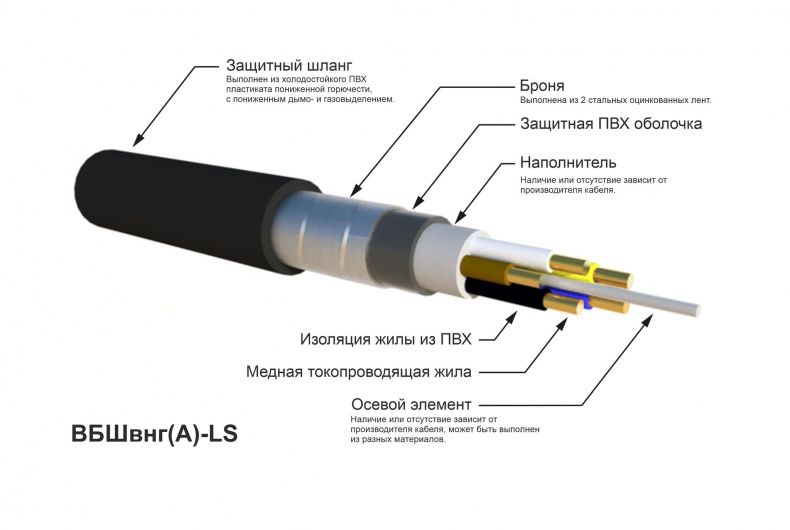

Общий вид бронированного кабеля обычно следующий:

Жила.
Изоляция.
Оболочка.
Оплётка.
Арматура.

Бронированными бывают как одножильные, так и многожильные (несколько изолированных жил, покрытых токопроводящими жилами) провода.

Алюминиевые бронированные кабели

Кабели из алюминиевых сплавов прошли строгую сертификацию и успешно используются в течение 40 лет.

Современный кабель из алюминиевого сплава представляет собой новый тип жилы, который прошел специальную обработку путем добавления собственных редкоземельных элементов, меди, железа, кремния и т. д., и имеет проводимость на 62% больше, чем у меди.

После специальной обработки площадь поперечного сечения проводника из сплава увеличивается в 1,28-1,5 раза, поэтому электрические свойства кабеля, такие как допустимая нагрузка и падение напряжения, сравнимы с медными кабелями.

Медные бронированные кабели

Медь имеет очень низкое электрическое сопротивление и является веществом, которое легко проводит электричество.

В бронированных кабелях на рынке в качестве проводника используется медь, а внешняя поверхность покрыта изолирующим покрытием в виде «изолирующего провода», который дополнительно покрыт прочным защитным материалом, таким как виниловая оболочка или оплетка.

Дополнительно может быть использована оболочка из сшитого полиэтилена.

Медный проводник, полученный электрорафинированием, имеет высокую чистоту 99,96% и более. Он содержит небольшое количество мышьяка, висмута, свинца и железа в качестве примесей, и чем меньше примесей, тем лучше электропроводность.

Медь вязкого пека, очищенная от электролитической меди, используется для электрических проводов и кабелей. Прочная пековая медь содержит около 0,02% кислорода, обладает хорошей электропроводностью, отличной обрабатываемостью, долговечностью и механической прочностью.

Маркировка кабелей

В обычных кабелях коды бронированных кабелей представлены цифрами +. 1-й: «2» означает броню из двойной стальной ленты, 2-й: «2» означает оболочку из ПВХ, такую как полиэтиленовая оболочка. Изменить «2». «» до «3». Например, YJV означает обычный кабель, а YJV22 — бронированный кабель.

6: Бронированные кабели обычно стоят примерно на 12-15% дороже, чем небронированные. Кабели уже имеют хорошую внешнюю защиту, такую как использование ряда стальных труб для защиты и прокладка в месте с хорошей рабочей средой.

С точки зрения инженерной экономии обычные кабели можно использовать без брони.

Для кабеля приведены номинальное сечение жилы в мм2 и номинальное напряжение. Номинальные сечения изделий стандартизированы и могут иметь толщину в диапазоне 0,5 — 1000 мм2.
Сечение алюминиевой жилы должно быть не менее 1,5 мм2. Бронированные силовые кабели рассчитаны на напряжение питания до 1 кВ (низкое напряжение) или напряжение питания 1 кВ (высокое напряжение).
Номинальное напряжение установочных проводов можно оценить 300/300, 300/500, 450/750, 600/1000 В. Первое значение обозначения ввода мощности между проводником и землей, а второе значение между жилы — многожильный кабель или одножильный кабель, уложенные рядом.

Благодаря примерно 85% экранирующей оплетки такие кабеля имеют отличные электромагнитные требования, особенно в качестве источника питания системы с преобразователями частоты с серводвигателем.

Когда используют бронированный кабель

Бронированный кабель обычно используется в случае прокладки под землей, в специальных траншеях или для прямой прокладки под землей. Вы также можете следить за укусами мышей и термитов, чтобы избежать проблем с передачей энергии. Броня может быть заземлена для защиты кабелей.
