Кабель для подключения розеток: нюансы организации грамотной в квартире, частном доме, офисе и на даче проводки своими руками

Автор: Инженерная компания "КАПРО"

Множество подсоединяемых к сети приборов в быту, повело к тому, что потребность в розетках стала больше и они должны располагаться во всех комнатах.

Для прокладывания электрических проводов важным является рассчитать диаметр проводов. При неверном выборе сечения могут поломаться приборы или возникнет возгорание.

Содержание

Стандарты сечения кабеля для проводки

Главная нагрузка в сети электричества дома распространяется на розетки, к коим подсоединяются приборы. Здесь нужно умение правильно рассчитать d: кабеля. Он должен переносить нагрузку тока, не перегреться по ходу функционирования, быть крепким и гнущимся.

Профиль провода рассматривается по разным параметрам, от них будет зависеть бесперебойность, надёжность и безопасное использование приборов в доме.

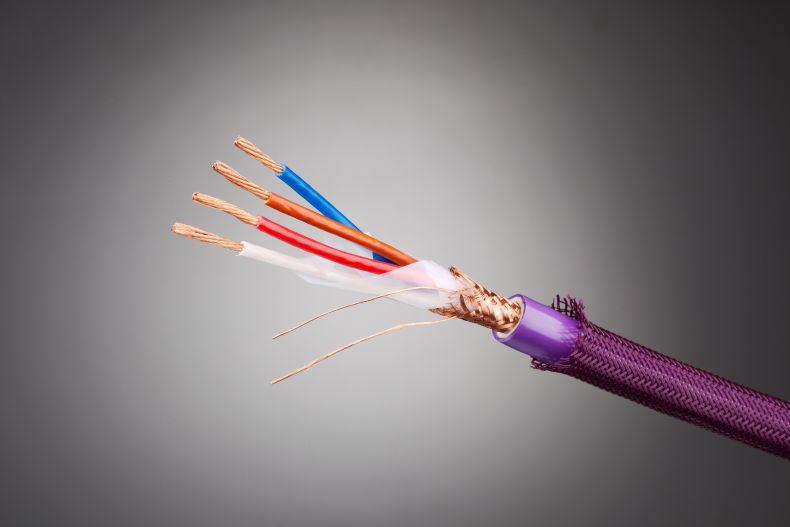

Сечение электрического провода

Электрический провод составляет основу электросети. Так что приобрести знания о его свойствах нужно как мастерам профессионального уровня, так и хозяевам, решившим своими силами заменить или восстановить провода.

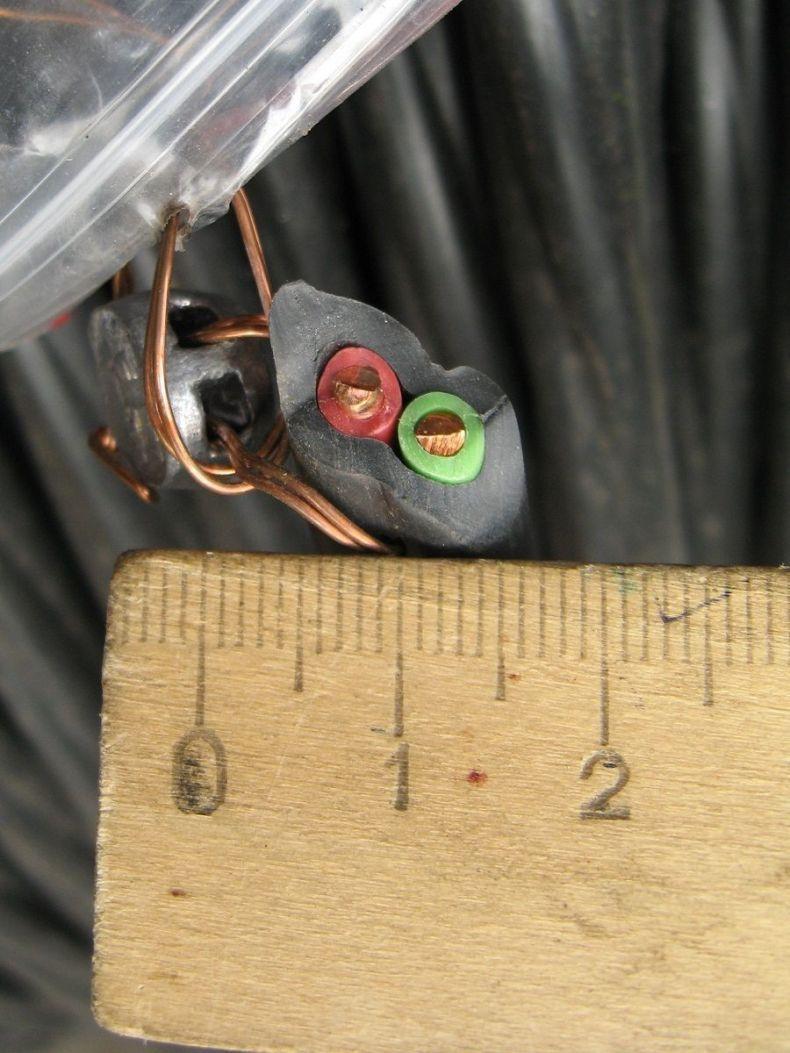

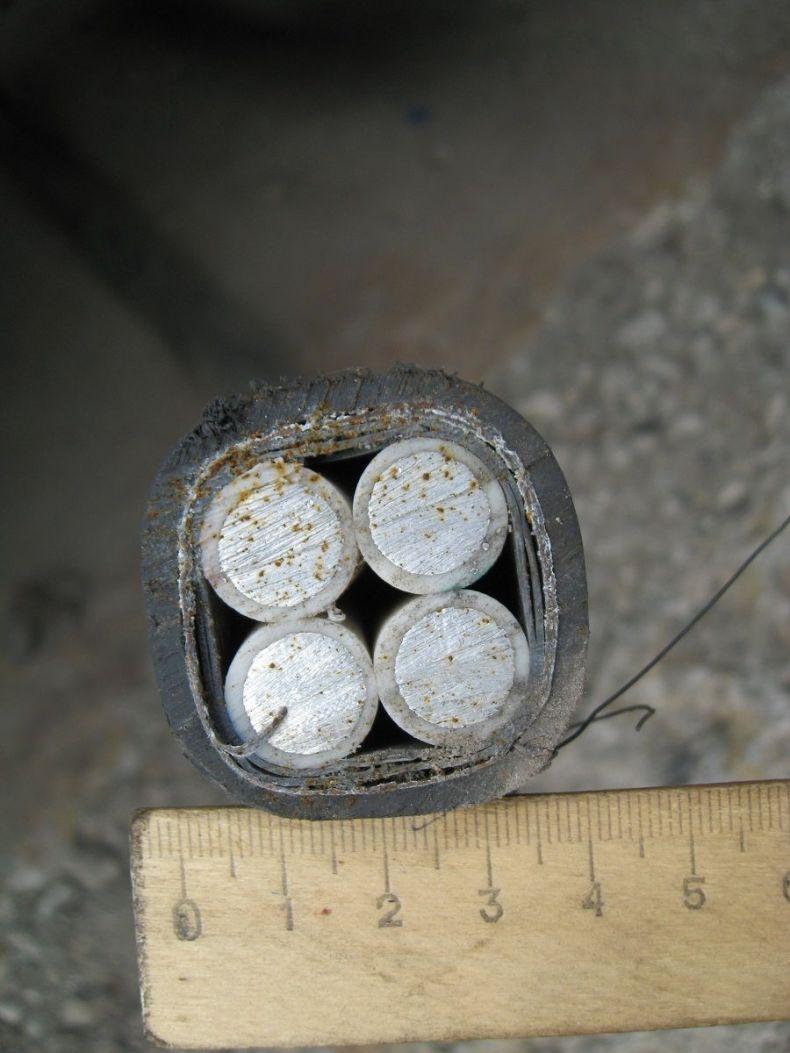

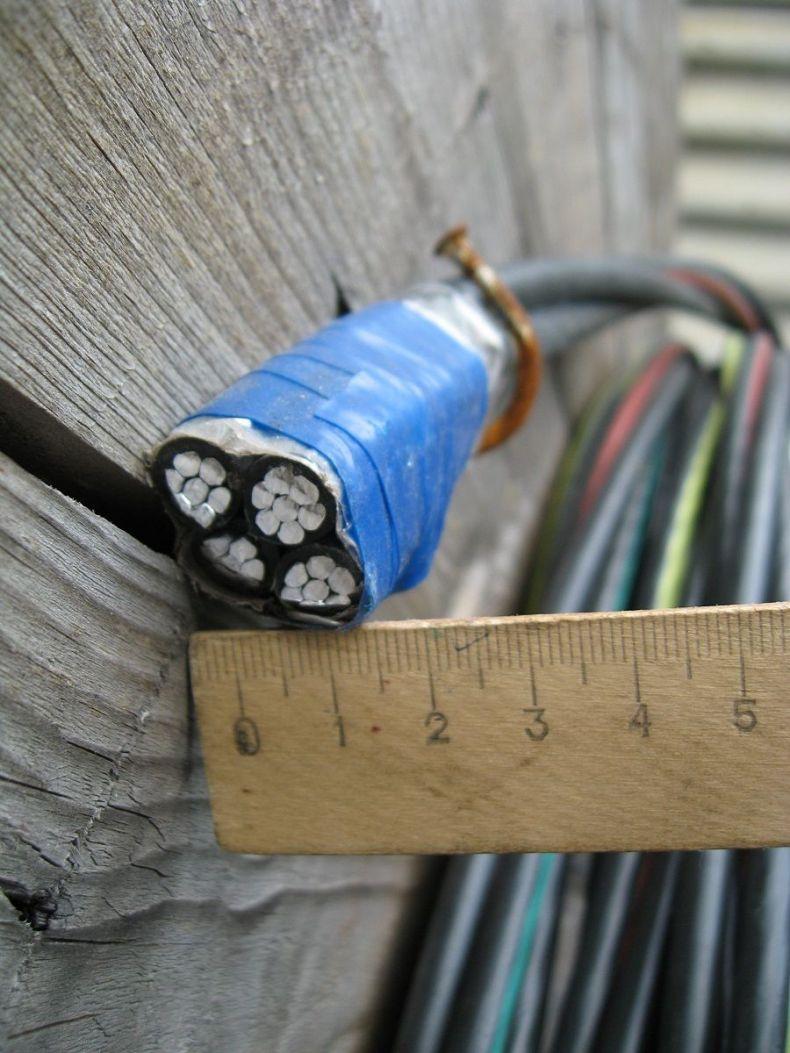

Для рассмотрения диаметра, провод отрезается поперёк и просматривается срез края. Площадь обрезанной доли и есть сечение. Показатель этого значения влияет на силу тока, что провод в состоянии передать.

Выбирается такой двойной радиус, чтоб кабель переносил нагрузку. Утончённый провод может сгореть, а полученный про запас станет применяться не на 100% и выльется в излишние траты.

В справочниках по электротехнике расписаны значения, указывающие на площадь. Здесь понадобится посчитать по формуле: S=(3,14xdxd)/4. Здесь S – площадь в мм2, а d: диаметр в мм. Диаметр отталкивается от общей расходуемой мощности приборов.
При подсчёте важно, чтоб мерные показатели были одинаковы. Киловатты переходят в ватты и назад. Для выбора надлежащего провода принимается в расчёт: квадратура, сырьё, ток, розеточное напряжение, мощность.

Правильный расчет сечения кабеля для розеток

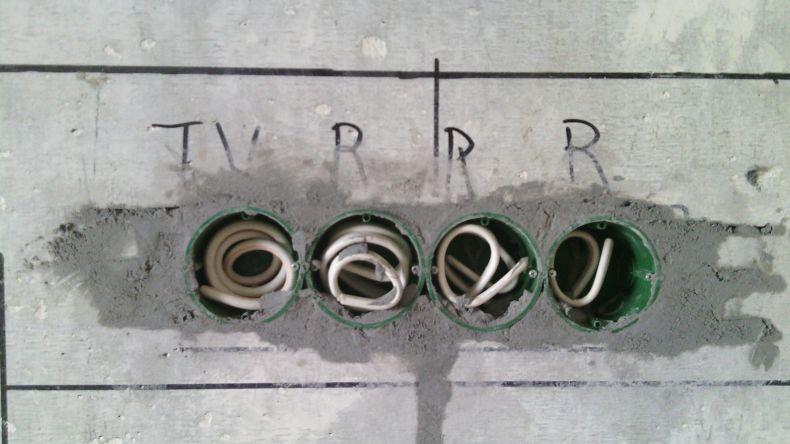

Чтобы всё вышло правильно нужно провести расчёт количества устройств для питания в каждой отдельной комнате, это будет влиять на величину сечения приобретаемого провода.

Когда сумма всех устройств достигнет 3 кВт, то хватит провода толщиной 2,5 мм2. В кухонную комнату, где оборудованием затребован больший объём энергии, оптимальным будет провести обособленную линию с сечением проводников 4-6 мм2, отталкиваясь от типа плиты и устройств.

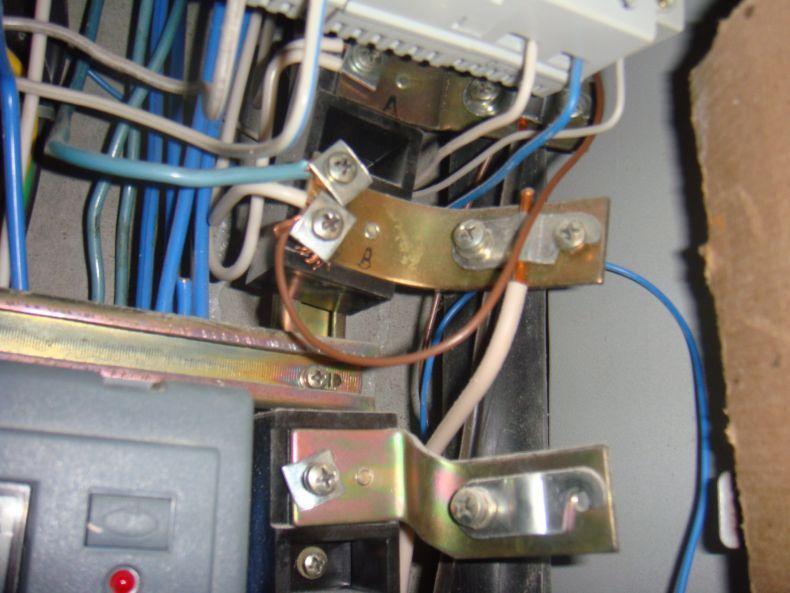

По завершению от электрощитов на розетки протянется провод утолщением 2,5 мм2, на ванную и кухню, когда там установлен водогрейный бак, ожидается, что кабеля будут составлять не меньше 4 мм2.
На комнатное освещение достаточно сечения 1,5 мм2. Не нужно забыть про обустройство заземления, оно устраивается в ванной, а также на кухне в подрозетниках.
На всех устройствах прописывается мощность, её можно обнаружить на бирке с другой стороны. Когда бирка не найдена, тогда возможно подсмотреть в руководстве или в интернет сети.
После подсчитывания расходуемой мощности можно воспользоваться таблицами и выбрать провод необходимого диаметра. Опытные электрики нередко закупают провод с излишком 10%, чтобы если будет нехватка, не идти снова за покупкой.

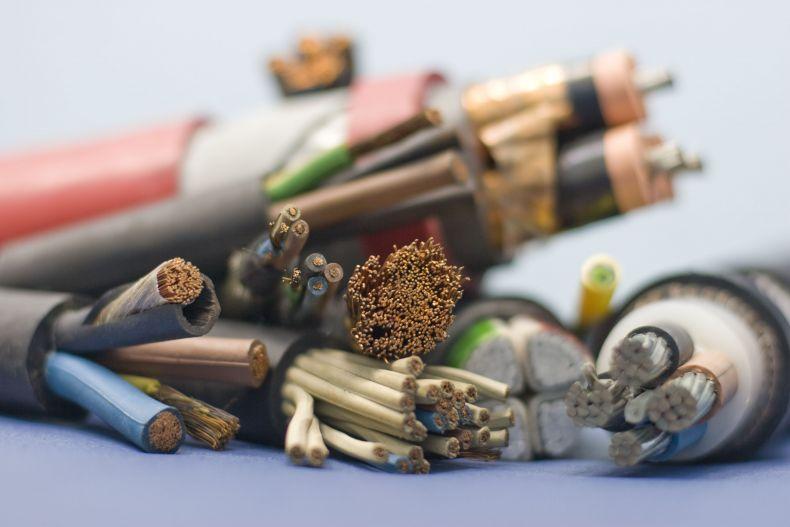

Выбор типов и марок проводов

Подбирая провода надо приглядеться к типу и марке проводов. В магазинах по строительству можно повстречать множество недоброкачественной продукции, потому надо с осторожностью прибегать к этому ради безопасного пребывания в своём доме.

Не стоит приобретать провод ПУНП для установки розеток, более безопасными станут следующие марки:

ВВГнг – проводники с изолятором ПВХ, с удвоенной защитой. Наличие у провода такой изоляции не даёт происходить горению. Кабель может применять в древесных помещениях;
ВВГ – кабель со сдвоенной изоляцией на основании ПВХ, не содержит возможности к самостоятельному затуханию. Можно задействовать к розеткам;
NYM – германское качество, используется изоляция ПВХ, рекомендуется как установочный кабель. Дорогостоящий кабель ВВГнг от германских проектировщиков;
ВВГнг-LS – здесь идёт в ход не галогенный ПВХ, он не в состоянии выдавать дым. Эти проводники возможно использовать в детских комнатах и заведениях. Если появляется замыкание, детвора не будет дышать едким дымом.

Разумеется, эти провода различаются по стоимости, но на безопасном пребывании не стоит экономить.

Варианты использования проводов

Для лучшего понимания того, каким пользователям подойдут провода, рассмотрим варианты:

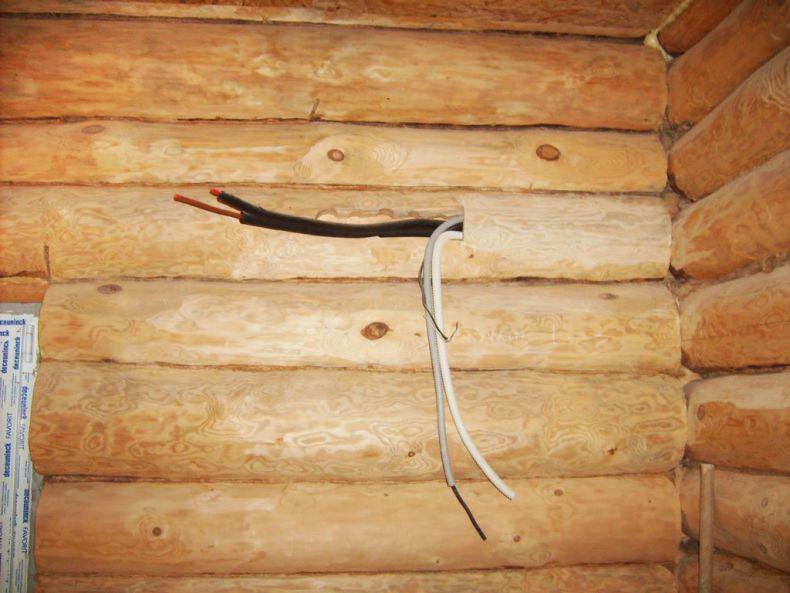

В древесном доме советуется применить к розеткам – ВВГнг 3×2,5 мм2;
Выпущены разные типы светильников, бра для розеток. Здесь сечение и протяжённость провода надлежит подбирать: 3×1,5 мм2;
Для агрегатов по стирке, компьютеров и прочих приборов с малой мощностью подходят провода к розеткам ВВГ сечением 3×2,5 мм2. Число 3 отвечает за количество проводов в обмотке;
Для соединения электрических приборов высокой мощности в цепи с 3-мя фазами – духовка, насос, надо применять ВВГ 5×2,5 мм2.

Сечение кабеля для в гостиной и спальни

Подбирая двойной радиус электропровода берут во внимание свойства наиболее мощного прибора, что станет к ним подсоединяться.

В зал и спальню монтируются приборы с интенсивностью около 3000 Ватт. Если в розетке 220 В, тогда для спален и гостиных используют проводник 2,5 мм2.

Данные кабели обладают общей интенсивностью 4,6 кВ и сила тока на 21 А для медных проводков.
Когда электрические провода алюминиевого типа, тогда наибольшая сила тока составит 16 А, мощностью 3,5 кВт для сети 220 В.
Для обретения безопасности монтируется автомат, его наибольший ток срабатывания равен 25 А.

Сечение кабеля для розеток в прихожей

Нередко в коридоре сосредотачиваются устройства света. Это наиболее малонагруженная комната во всём квартирном пространстве. Из-за частого использования источников света с энергосберегающей технологией, в коридоре протягиваются провода потоньше на 1,5 мм2.

Важно убедиться, что общая нагрузка устройств не будет больше для медной проводки 3,5 кВ, а для алюминиевой 2,2 кВ. Диаметр проводов единого комплекта должен быть один и тот же. В квартире допускается крепёж не всякого провода для электросетей.

Сечение кабеля для розеток в ванной комнате

Кухня относится к месту, где собраны приборы с наибольшими мощностями. Такие аппараты как, стиральный агрегат, плита, нагреватель воды – нередко монтируются на кухне.

Учитывая, что здесь собраны наиболее интенсивные потребляющие энергию приспособления, потому для подсоединения с одной фазой выбираются проводники 3×6 мм2, а для трёхфазного устройства – 5×2,5 мм2.
Если в ванной комнатушке находятся мощные аппараты, тогда подбираются провода с квадратурой разреза по типу кухни. Если их не имеется, тогда выбор падает на кабели 2,5 мм2.

Кабеля в комнаты ванны либо кухни надо, чтобы были хорошо изолированы от попадания воды, во избежание замыкания и загорания.
