Гофра для кабеля: виды, технические характеристики, назначение и конструктивные особенности армированной гофры для проводки

В последнее время стало модно убирать электрические магистрали в гофрированные трубы. Эстетический эффект в определенной степени в этой истории значим, однако, едва ли кто-то может предположить, что это единственная причина собирать провода в гофроканал.

В основном у гофрированных электротехнических каналов утилитарное назначение.

  • Защищает горючие поверхности от случайной искры, причиной которой могут стать нештатные ситуации с электрическими проводами.
  • Снижает вероятность механического повреждения электрокабеля.
  • Увеличивает ресурс кабеля, защищая его от воздействия света и осадков (если кабель эксплуатируется на улице) или воды (например, при прокладке кабеля в грунте).
  • Облегчает монтаж и демонтаж проводов (например, заделанный в бетон кабель крайне трудно демонтировать, а из просвета гофры – проще).

Виды гофры для кабеля

В зависимости от целей, которые преследуются при монтаже электрических магистралей, используются гофры разных типов и из различных материалов.

В зависимости от механической нагрузки, от которой может защитить гофроканал, можно выделить три типа его исполнения.

  • «Легкое» – защитные механические свойства присутствуют скорее номинально, зато тонкая стенка обеспечивает хорошую гибкость и удобоукладываемость (располагается только в свободном пространстве, так как даже минимального сдавливания не «переносит»).
  • «Среднее» – применяется и в свободном пространстве и в легких стяжках.
  • «Тяжелое» – широко используется в стяжках или грунте (стенка достаточно толстая, тяжело мнется руками).
  • Армированный – выдерживает значительные нагрузки, сохраняя геометрию при обжатии грунтом или бетоном стяжки.

Разновидности гофры по материалу

Вне зависимости от вида по прочностным свойствам гофра может иметь различные особенности.

Тело гофрированного канала может быть одинаково ребристым как снаружи, так и изнутри. Двухслойные каналы обычно изготавливают так, что внутренняя поверхность остается гладкой, что облегчает заведение провода.

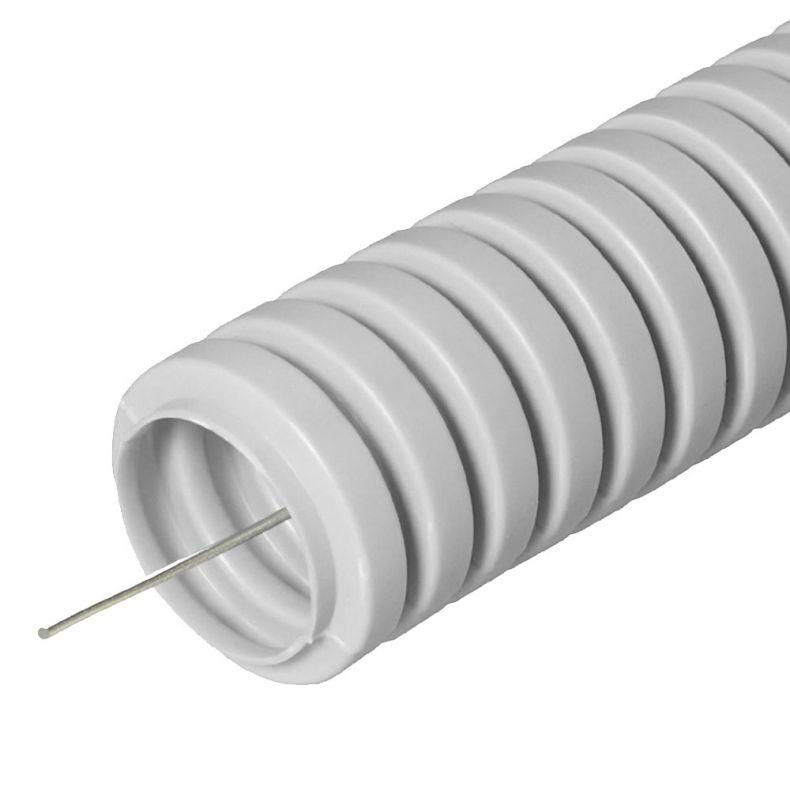

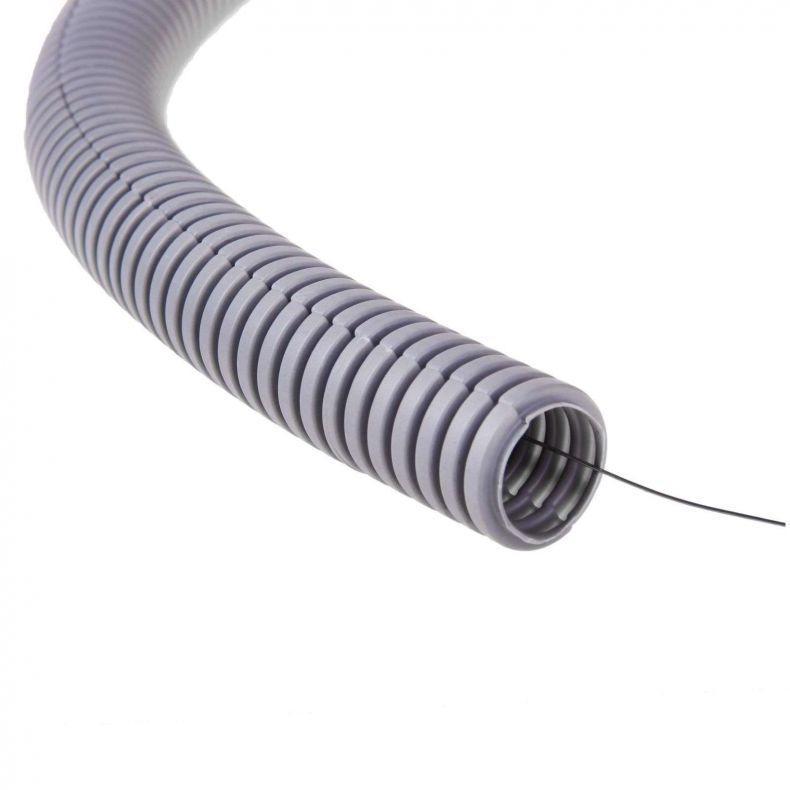

Кроме того в помощь электромонтеру вдоль всей гофры может быть предусмотрен специальный трос, к которому можно привязать заводимый кабель и вытянуть его с другого конца отрезка гофроканала.

Электротехнические гофроканалы изготавливают из полимерных материалов, металла, а также часто встречаются изделия в композитном исполнении.

В зависимости от вида полимера каналы могут быть:

  • полипропиленовые (ППР) – распространенный вариант, цвет чаще всего синий, пожаробезопасен (самозатухающий материал), весьма водостоек, может применяться как для внутренних, так и для наружных работ;

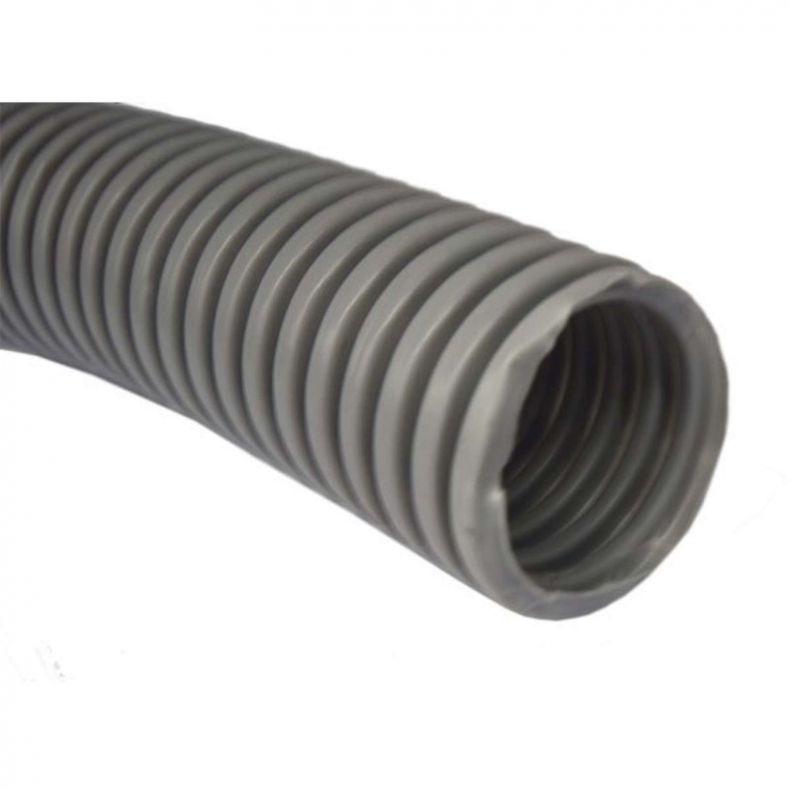

  • поливинилхлоридный (ПВХ) – обычно серого цвета материал, не поддерживает горение, но имеет слабую водостойкость;

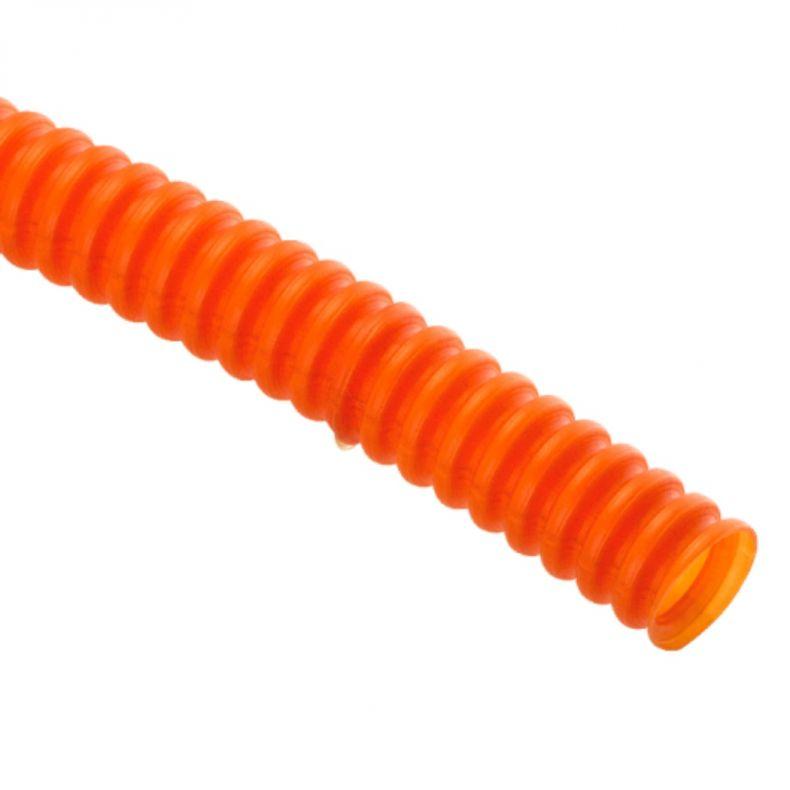

  • из полиэтилена низкого давления (ПНД) – оранжевые шланги, стойкие к воде и бытовым химическим реагентам, однако, полиэтилен горюч, поэтому использовать его можно только в окружении негорючих конструкций (в стяжке и т.д.).

Металлические каналы также можно разделить в зависимости от вида металла, но чаще всего это нержавейка или оцинковка. Свойства различаются не так сильно, как у полимерных трубок: все металлы не горючи, имеют высокие физико-механические свойства (есть неплохой шанс почувствовать попадание в канал при сверлении), защищают начинку от грызунов.

Композитные гофротрубки являются результатом сочетания свойств полимерных и металлических материалов. Это может быть просто механическое совмещение (полимерная оболочка снаружи и/или изнутри металлического каркаса), или металлонаполненные композиты (металлический наполнитель распределен в полимерном каркасе). Последний вариант достаточно дорог и используется редко.

Размеры и цены кофры для кабеля

Размеры

Гофротрубы имеют разную «вместимость» и, соответственно, могут быть в диаметре от 16 мм до 65 мм. При этом нужно учесть, что если в гофре планируется размещение нескольких проводов, то необходимо их располагать так, чтобы свободным оставалось примерно половины радиуса.

Слишком плотная укладка будет способствовать быстрому разогреву электромагистрали, поэтому свободный воздушный зазор крайне необходим. Кроме того и провода для группового размещения выбираются особые.

Габаритные размеры гофры для кабеля зависят не только от количества проводов, но и от их сечения. Выбор нужно осуществлять по специальным таблицам.

В любом случае нужно придерживаться некоторых несложных правил и не выбирать слишком «компактные» варианты размещения кабеля. Самые тонкие трубки можно оставить для монтажа приборов освещения (для одиночного провода достаточно 16 мм). К розеткам, в которые не планируется включать мощные приборы (электрочайники, стиральные машины и т.п.) можно подвести провод в гофре 20 мм.

Проводка между двумя электрощитками должна убираться в канал от 32 мм, от щитка и от главной распределительной коробки до коробки следующего порядка — от 25 мм (такая же гофра подойдет для слаботочных линий); в межэтажных перекрытиях нужно ставить каналы от 40 мм.

Цены

В целом стоимость канала определяется стоимостью материала и его габаритами. ПВХ гофра будет самой дешевой, ПП и ПНД обычно находятся в среднем ценовом сегменте.

Металлогофра занимает дорогой сегмент, а разные металлопластиковые изделия формируют нишу «премиум». Дополнительные опции (протяжка и т.п.), разумеется, вызывают удорожание товара, хотя часто незначительное (по соотношению цена/качество эти варианты оказываются лучше).

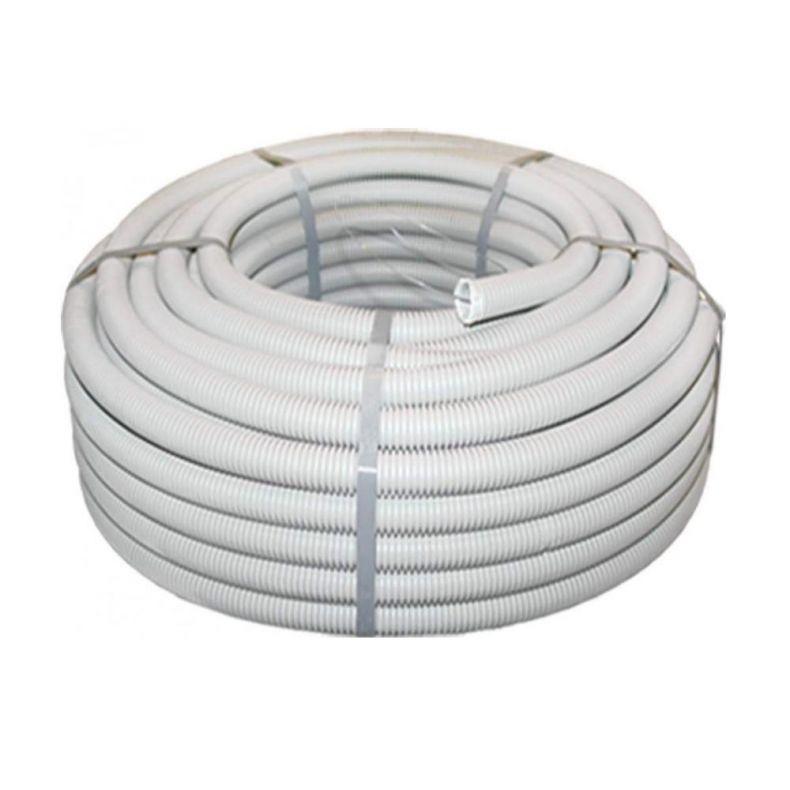

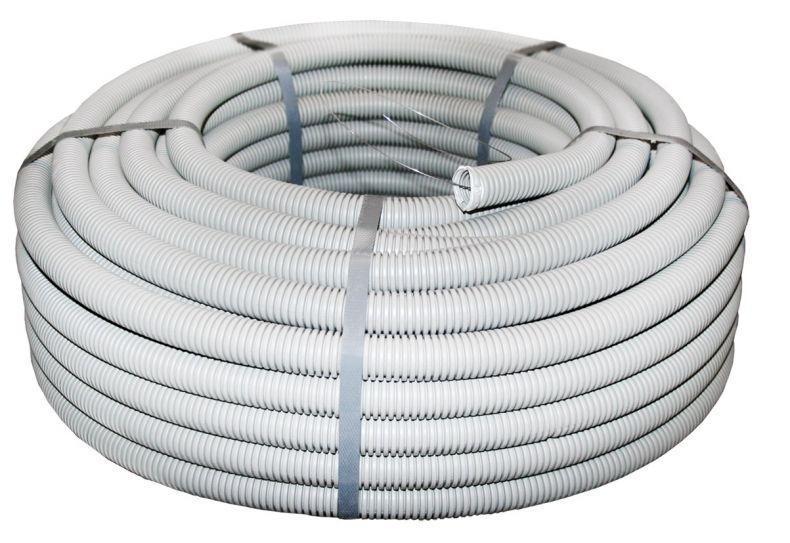

Поставляется в магазин гофра в бухтах по 50 и 100 метров. Нередко магазины продают «отрезы» разной длины, но стоимость каждого метра изделия при этом, естественно, возрастает.

Монтаж

Монтаж гофроканала

При проведении наружных работ гофру крепят специальными клипсовыми зажимами, которые должны соответствовать внешнему диаметру трубки. Клипсы крепятся саморезами или шурупами под дюбель с шагом 20-30 см.

Сама гофра аккуратно вставляется в клипсу до характерного щелчка. Если в стене проштробили канал, то можно использовать разнообразный самодельный крепеж (например, жестяные полосы).

При формировании трассы, по которой пройдет канал, нужно стремиться избегать резких ее поворотов, так как велика вероятность того, что в существующий проход потребуется завести еще кабель, тогда резкая смена направления станет серьезным препятствием.

Важно отметить, что имеется в виду не угол, на который поворачивает канал, а скорее радиус кривизны (он должен быть максимальным, чтобы смена направления была плавной).

Таким образом, следует придерживаться несложных правил монтажа.

  • Максимальная длина непрерывного участка должна оставаться в пределах 20-25 метров.
  • На одном участке не следует делать больше 4-х поворотов.
  • Два поворота не должны быть рядом (между ними должно быть порядка 4-5 м или более).
  • Если избежать двух поворотов на короткой дистанции не удается, то лучше поставить распределительную коробку.
  • Угол поворота следует выбрать не менее 90° (радиус кривизны стараться сделать значительным).
  • При прокладке нескольких линий электропроводки и слаботочных кабелей рядом, необходимо обеспечить минимальное расстояние между соседними гофротрубками не менее 200 мм.
  • Пересекаться отдельные линии должны исключительно под прямым углом.

Монтаж проводки

После укладки гофроканала необходимо разместить в нем нужное количество линий проводов.

Обычно на малых участках между соседними распределительными коробками проблем не возникает, особенно с учетом того, что поворотов там много не бывает. Если в канал следует затянуть несколько проводов, то из них формируют единый жгут, скрепляя отдельные проводники скотчем. Для заведения такого набора проводов на его конце формируют петлю из зачищенных до металла кончиков кабелей.

К сформированной петле прикрепляют штатный трос или отрез уже заведенного в канал мягкого провода. Затем начинают протяжку жгута проводов за трос в канал. При проведении этой процедуры следует избегать резких рывков, чтобы не повредить провода и корпус канала.

В принципе, протянуть провод можно и до крепления гофры к поверхности монтажа. В этом нет особого резона, если участки короткие, так как жгут проводов все-таки не добавляет удобств при креплении канала.

Однако, если предстоит монтаж протяженного участка с несколькими поворотами, то часто оказывается удобнее сначала уложить провод в канал, а потом перейти к монтажу законченного изделия.

Особенности открытой прокладки на улице

При устройстве уличных электрических линий чаще всего размещают кабель на несущем тросе. Полимерные каналы при многократном замораживании и оттаивании, а также под воздействием УФ излучения довольно быстро становятся хрупкими и повреждаются.

Для уличных работ лучше остановить свой выбор на металлическом или металлополимерном изделии.

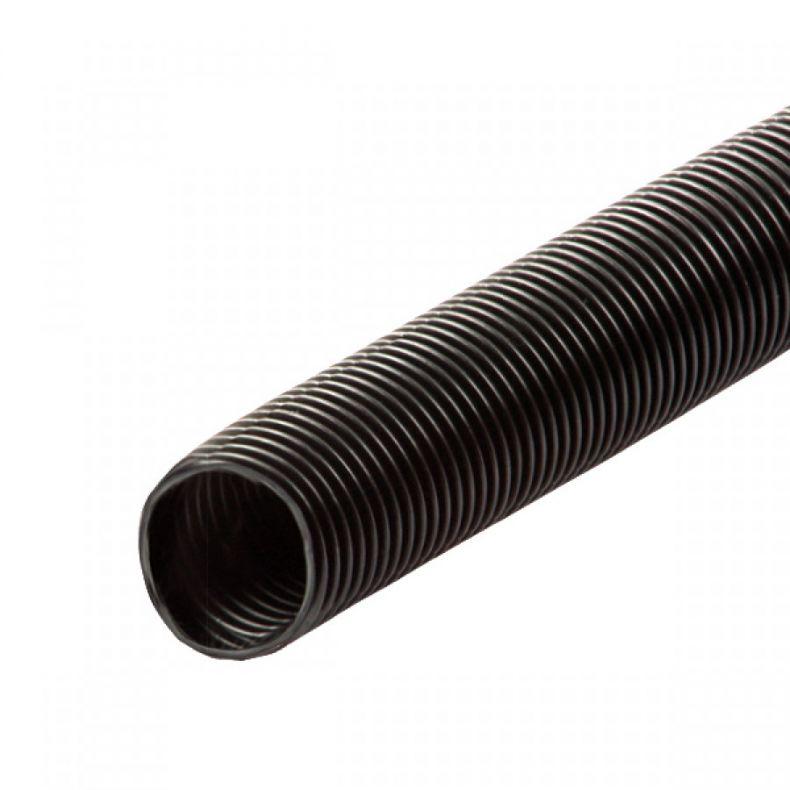

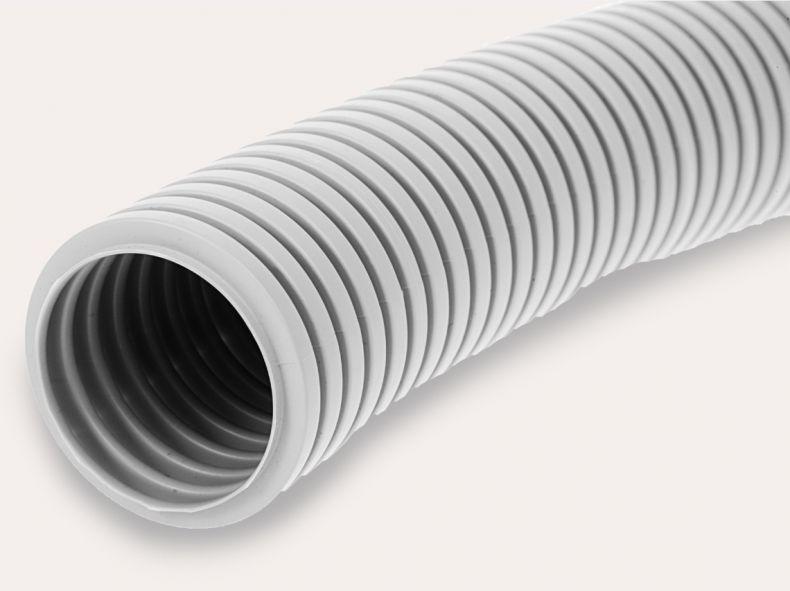

Фото гофры для кабеля
