Установка розеток и выключателей за 5 шагов. Правила монтажа для прихожей, кухни, в санузле, ванной, гостиной и детской комнате

Автор: Инженерная компания "КАПРО"

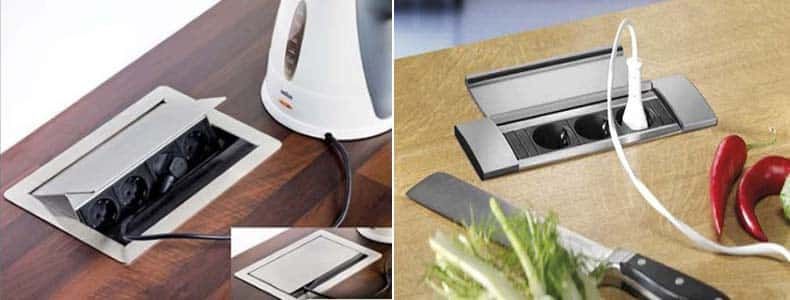

Ознакомьтесь с правилами для кухонь и ванных комнат. Из-за высокой вероятности разлива воды эти установки требуют дополнительных мер безопасности.

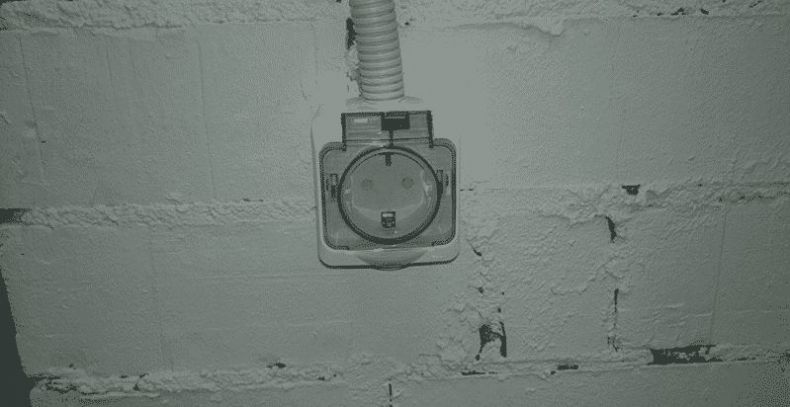

Эти рекомендации также рекомендуются для незавершенных помещений, открытых площадок и навесов, прачечных и других мест рядом с раковинами, джакузи и другими источниками воды.

Как минимум, Вам понадобится розетка, которая включает в себя GFCI (прерыватель цепи замыкания на землю), также называемый RCD (устройство защитного отключения). Это отключит питание, если он намокнет.
Установку новых розеток в этих местах лучше всего выполнять квалифицированным электрикам. Заменить поврежденную розетку здесь можно самостоятельно.

Защитите себя от опасности. Предотвратите поражение электрическим током, приняв меры предосторожности:

Используйте инструменты с резиновыми ручками.
Носите обувь на резиновой подошве.
Не прикасайтесь голой кожей к металлическим или другим токопроводящим поверхностям, включая щупы мультиметра.

Выключите питание. Включите автоматический выключатель или удалите предохранитель, который питает розетку, с которой Вы будете работать. Если Вы не уверены на 100%, какой источник питания нужно отключить, отключите электричество во всем доме и поработайте с фонариком.

Проверьте напряжение. Никогда не предполагайте, что провода обесточены без проверки. Сначала проверьте действующую схему, чтобы убедиться, что инструмент работает, а затем проверьте сеть, над которой Вы работаете.

Если Вы получаете показания напряжения, розетка все еще находится под напряжением и с ней нельзя работать.

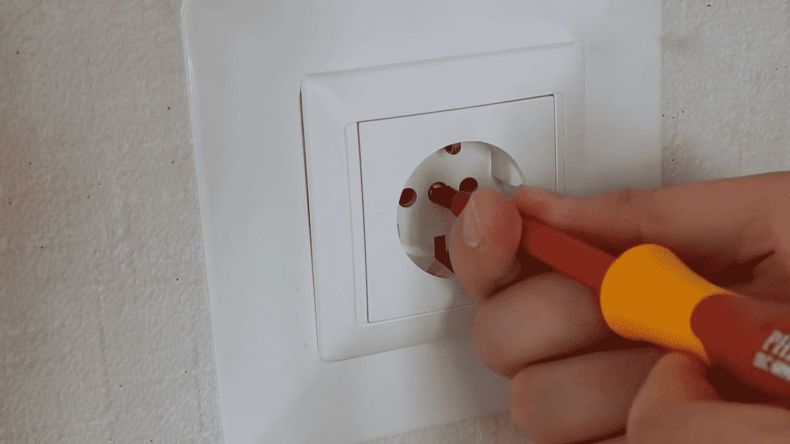

Бесконтактный тестер напряжения прост в использовании, но менее надежен. Пока Вы заземлены, приложите инструмент к каждому отверстию в розетке. Если он загорается или на его дисплее отображается что-либо, кроме нуля, розетка находится под напряжением
Мультиметр надежнее и дает более точный результат. Чтобы проверить напряжение с помощью мультиметра, установите инструмент на настройку напряжения переменного тока в диапазоне 220 В. Проверьте, поместив красный щуп в розетку под напряжением (маленькое вертикальное отверстие), затем держите его там, пока вы вставляете черный щуп сначала в нейтральную розетку (более высокое вертикальное отверстие), а затем в землю (более круглое отверстие).

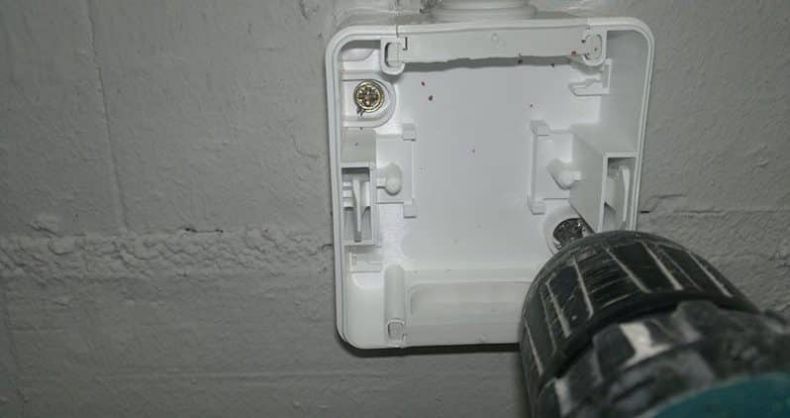

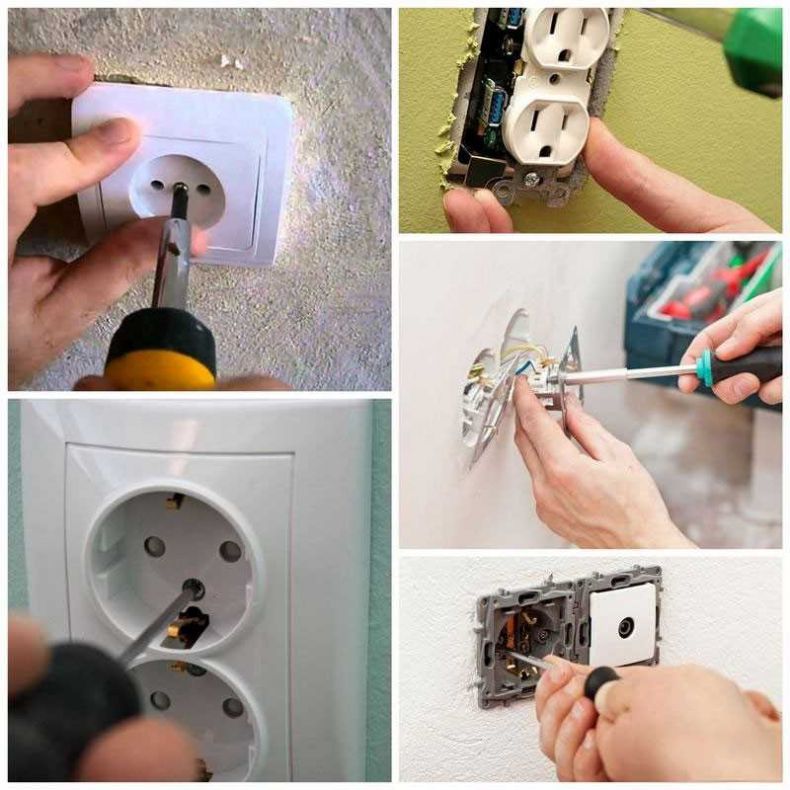

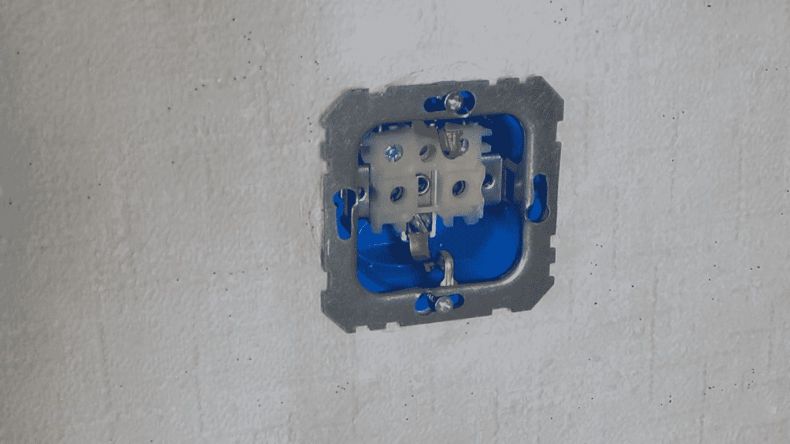

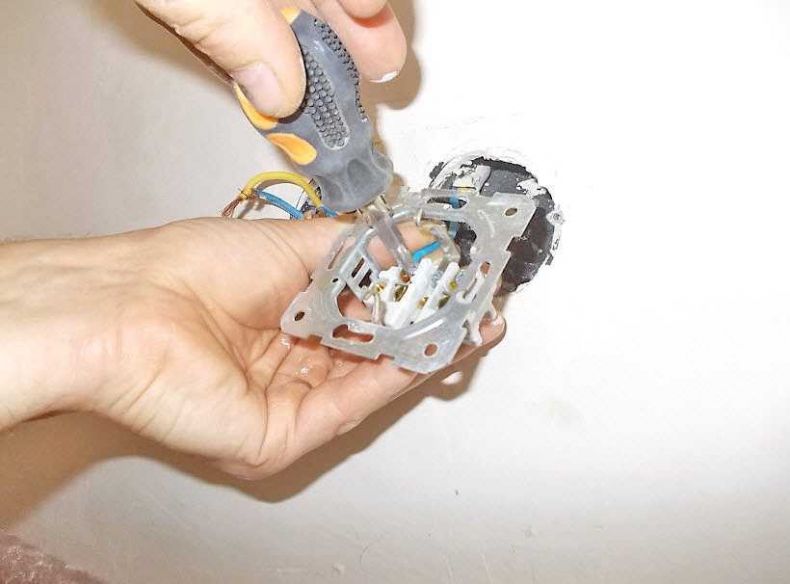

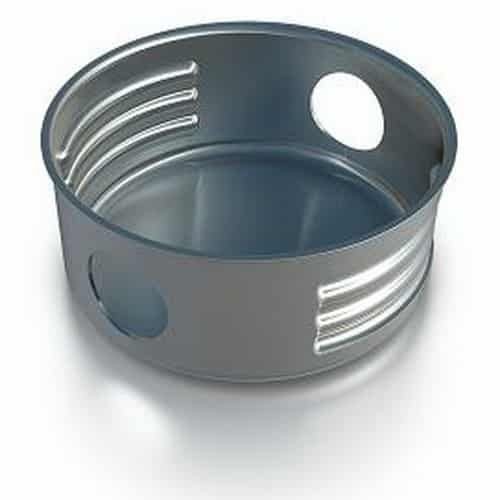

Снимите старую розетку или выключатель. Убедившись, что питание отключено, отвинтите лицевую панель старой розетки и вытащите ее из настенной коробки. Чтобы отсоединить провода от розетки, отвинтите клеммы настолько, чтобы можно было снять с них петлю.

Содержание

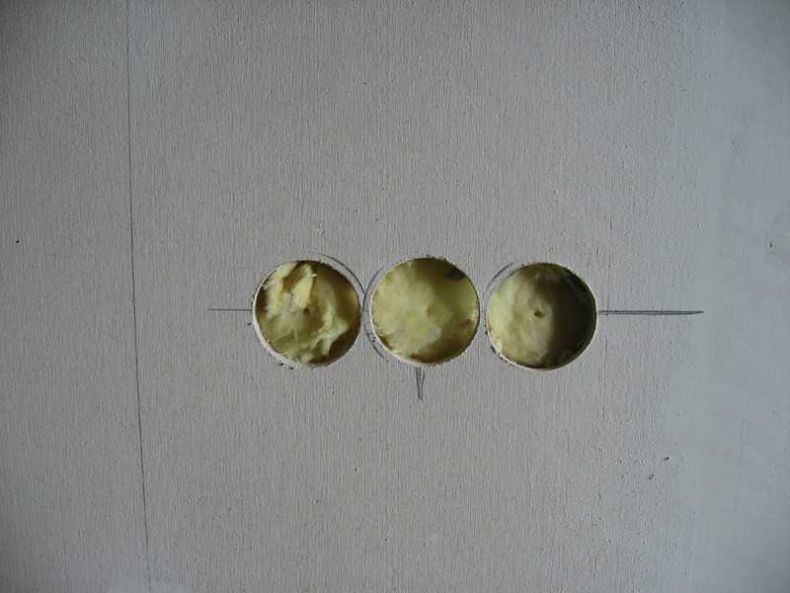

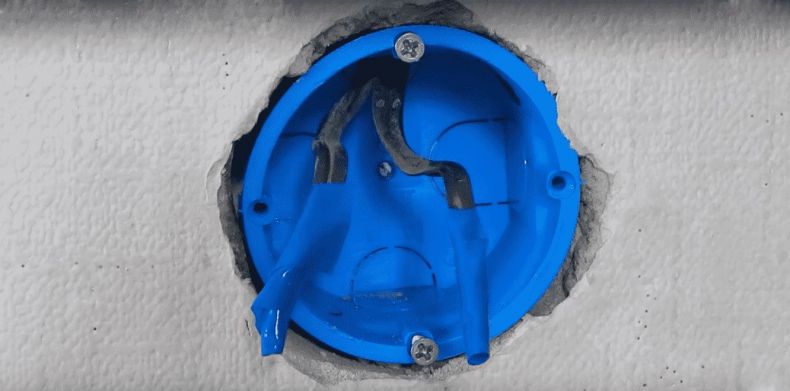

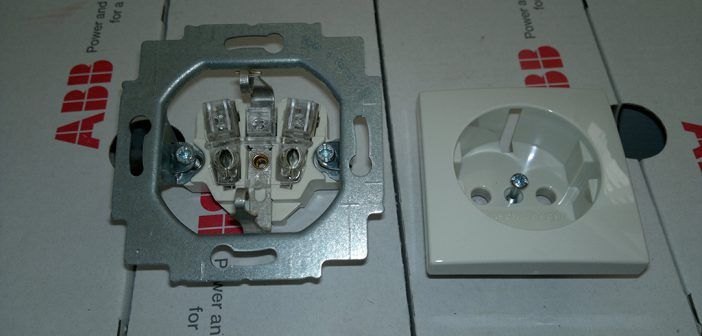

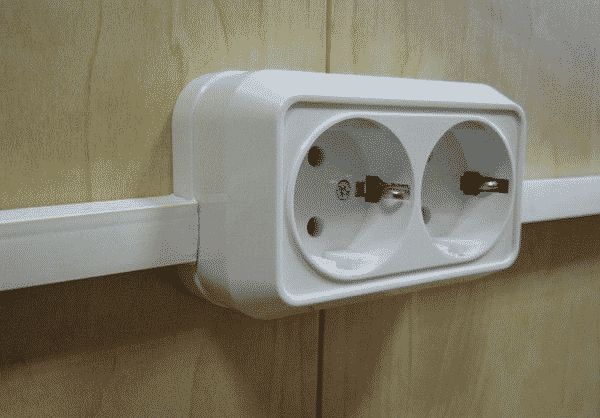

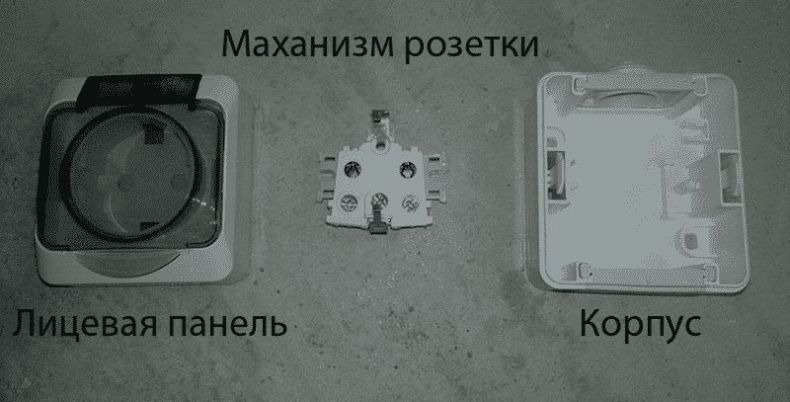

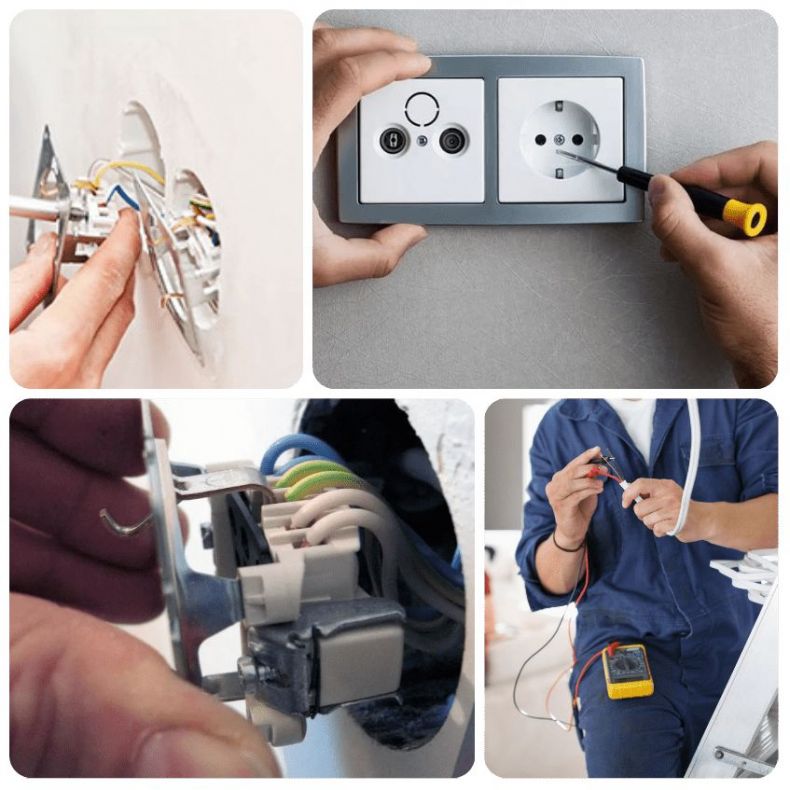

Подключение новой розетки

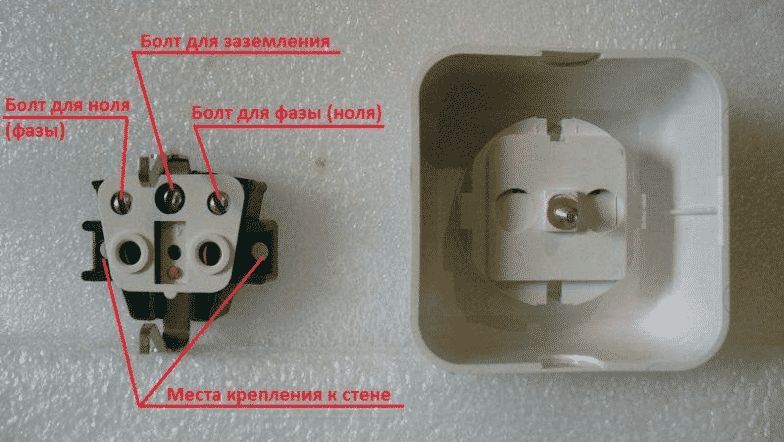

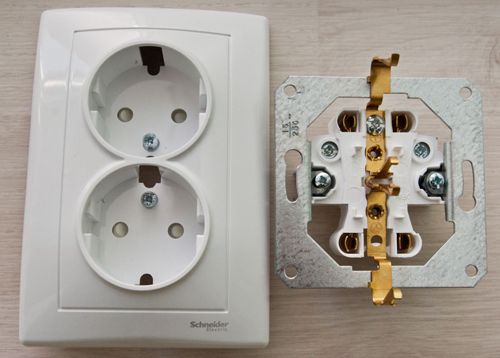

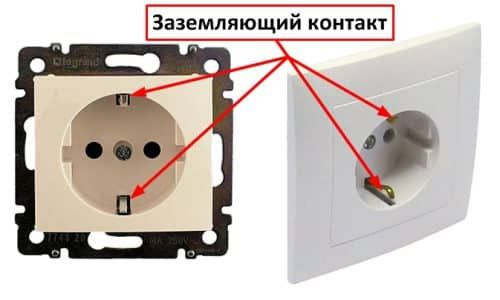

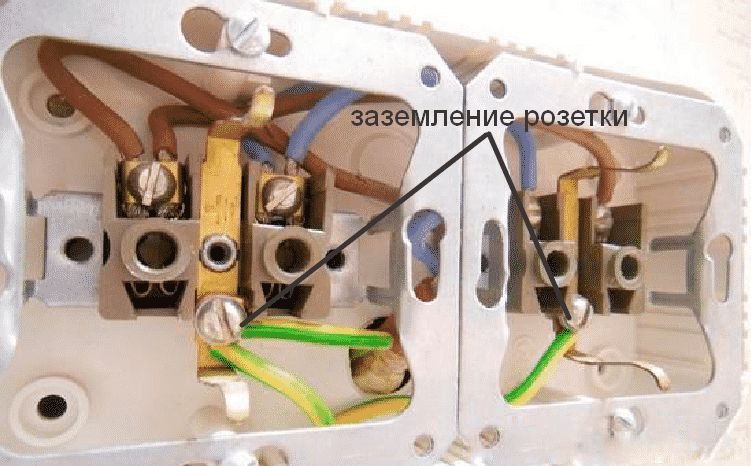

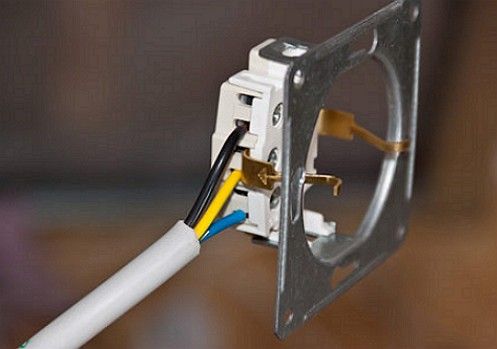

Определите клеммы под напряжением, нейтраль и заземление розетки. Стандартная современная розетка бытового назначения должна иметь три клеммы для подключения соответствующих проводов.

Обозначения:

«L» указывает на напряжение
«N» указывает на нейтраль
«E» или три параллельные линии указывает на землю (земля)

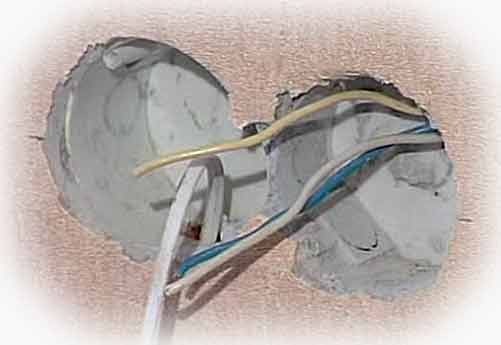

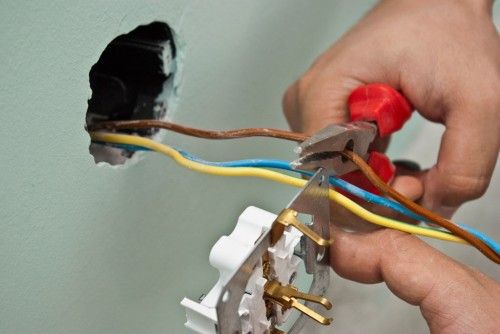

Зачистите концы Ваших проводов. Если провода изношены или надрезаны, отрежьте повреждение, а затем снимите примерно 2 см изоляции. Вы можете сделать это с помощью инструмента для зачистки проводов или универсального ножа.

Некоторые розетки и выключатели имеют встроенную направляющую: поместите провод в короткую канавку на задней стороне и отметьте конец канавки в качестве точки зачистки. Обратите внимание, что это руководство может относиться к разъему «push-in», а не к рекомендуемому методу обмотки.

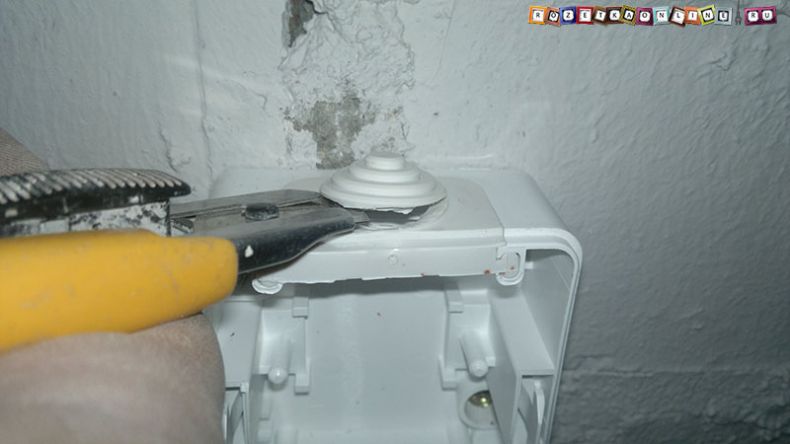

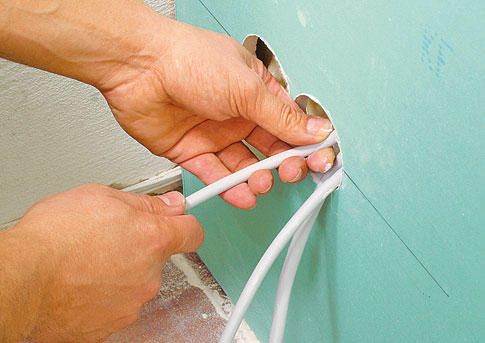

Если три провода заключены в одну оболочку из ПВХ, найдите конец оголенного медного заземляющего провода. Возьмите его острогубцами и потяните вниз, чтобы разрезать шов куртки, чтобы получить доступ к другим проводам

Согните концы проволоки в форме ручки зонтика. Лучший способ обезопасить провода — намотать их на винтовые клеммы. Чтобы подготовиться к этому, согните зачищенный конец в форме буквы U, чтобы он плотно прилегал к всему винту.

Для этого в инструментах для зачистки проводов есть отверстия. Вставьте конец проволоки внутрь и скрутите. Если у Вас нет инструмента для зачистки проводов, используйте острогубцы.
Многие розетки имеют вставные разъемы или небольшие отверстия под клеммой, которые удерживают провод с помощью пружинного зажима. Если Вы используете это, все, что Вам необходимо сделать, это вставить провода в отверстия. Однако эти хомуты могут потерять натяжение и в конечном итоге ослабить соединение

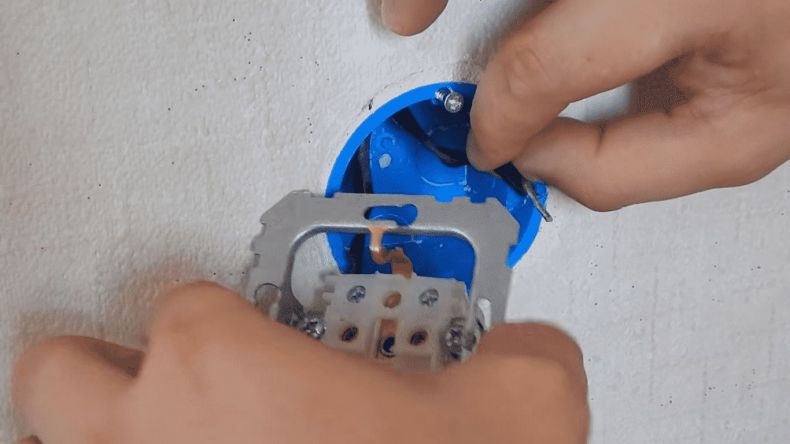

Оберните провода вокруг винтов по часовой стрелке. Каждый провод должен плотно прилегать к своей клемме, при этом все три стороны U-образного изгиба должны плотно соприкасаться. Оберните их в направлении затяжки винта (обычно по часовой стрелке) для максимального контакта с резьбой винта.

Спрячьте провод под пластиковый фиксатор. У большинства розеток есть небольшие пластиковые выступы, под которые можно спрятать провода, чтобы закрепить их на месте. Если это не работает, перепроверьте зачистку проводов:

Провод, контактирующий с клеммой, должен быть полностью оголен. Если изоляция касается клеммы, снимите ее.
Часть, заправленная под фиксатор, должна быть изолирована. Если он оголен, отрежьте конец провода.

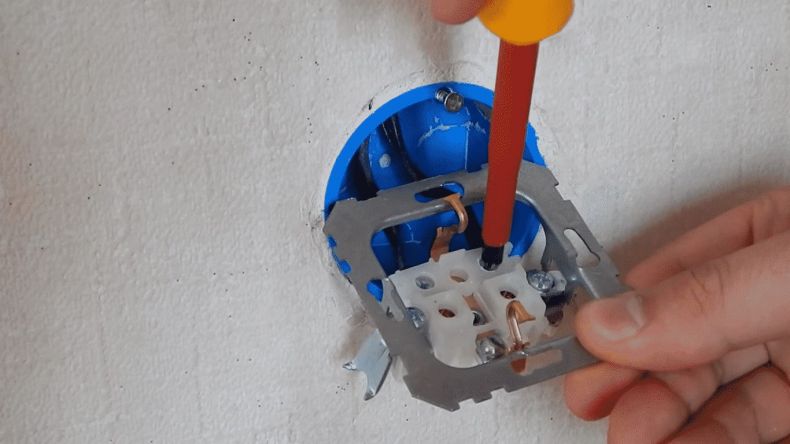

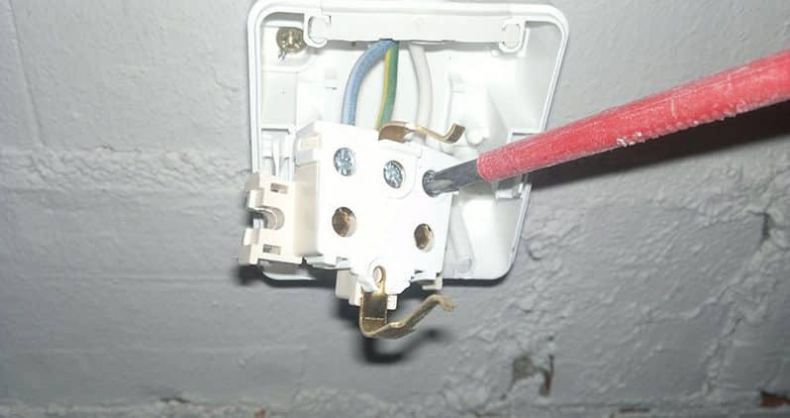

Затяните клеммные винты. Используйте отвертку, чтобы затянуть каждый винт, пока он не прижмется к проводу. Затяните достаточно для прочного соединения, чтобы провод не сдвинулся с места, но не затягивайте с максимальной силой.

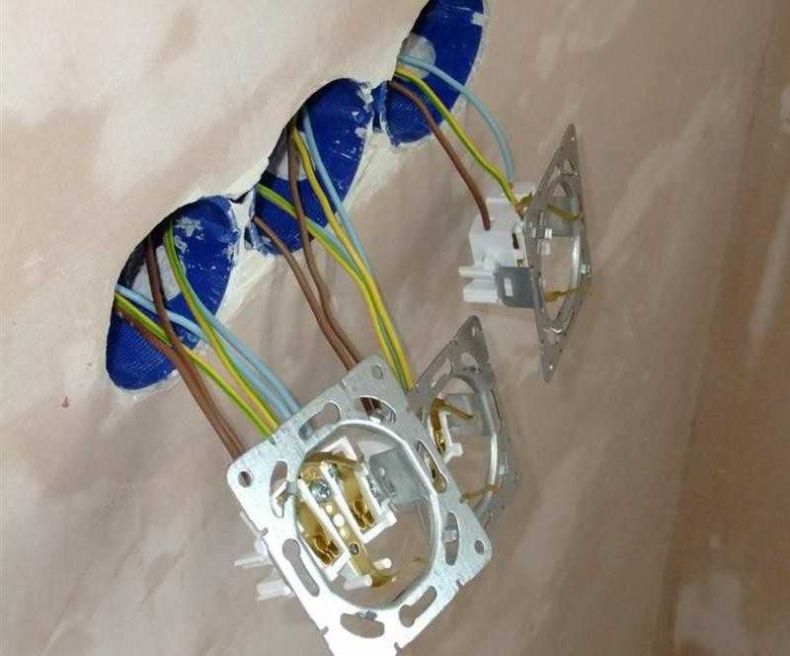

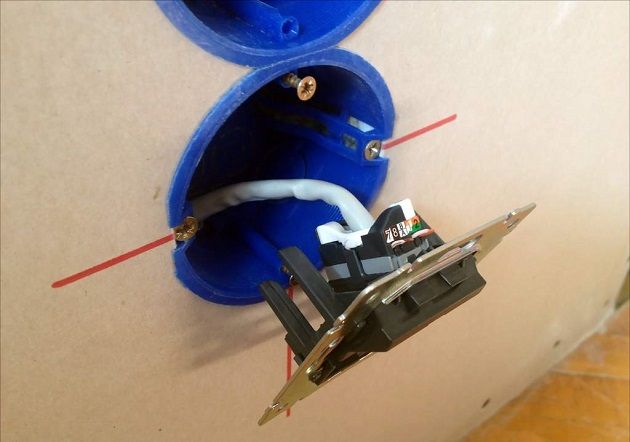

Обмотайте розетку или выключатель изолентой. Для дополнительной безопасности оберните стороны розетки изолентой, чтобы уменьшить вероятность контакта с проводом, если он когда-либо отсоединится. Теперь Ваша розетка готова к обратной вставке в стену.

Если Вы только что установили розетку GFCI, используйте кнопку проверки, чтобы убедиться, что функция безопасности работает. Когда проверка активирована, мультиметр должен показывать нулевое напряжение в розетке.

Как установить выключатель света

Безопасная замена и установка выключателя света выполняется в несколько этапов:

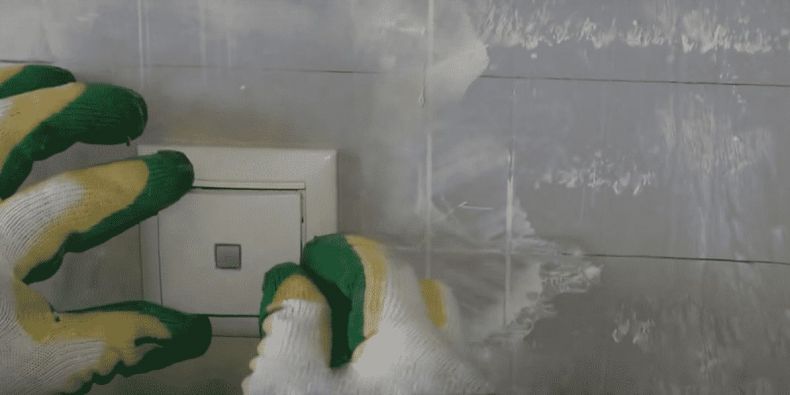

Выключите питание. Снимите настенную пластину. Используйте тестер напряжения, чтобы убедиться, что питание безопасно отключено. Поместите записку на электрическую панель, предупреждающую других, чтобы они не включали питание.

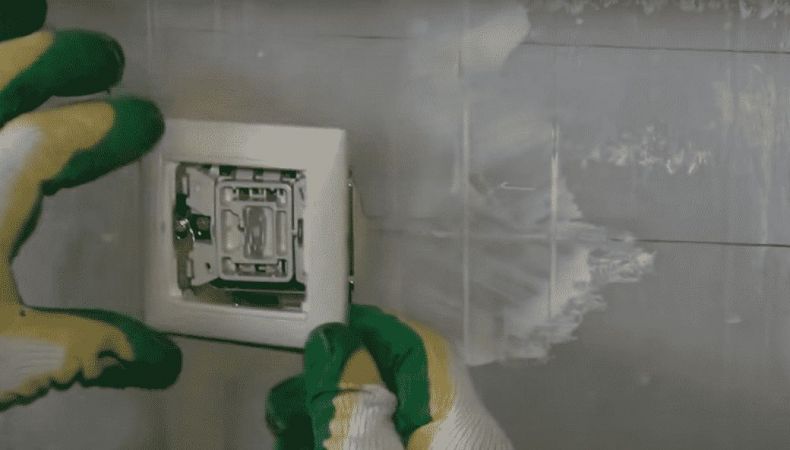

Снимите и осмотрите переключатель и провода. Выверните крепежные винты и осторожно извлеките коммутатор из настенной коробки. Осмотрите проводку. Оборванный или ослабленный провод может быть причиной неправильной работы переключателя. Отсоедините провода от выключателя и приведите в порядок оголенную медь. Если провода подключены сзади, обрежьте провод как можно ближе к устройству и выбросьте все поврежденные провода.
Подготовьте провода для подключения к выключателю. Снимите изоляцию так, чтобы были видны три четверти дюйма медного проводника. Используя плоскогубцы с длинными губками, согните концы каждого провода в крючок, убедившись, что крючок достаточно компактен, чтобы поместиться вокруг винта клеммы.

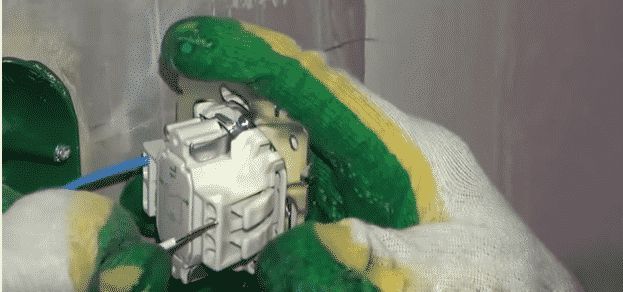

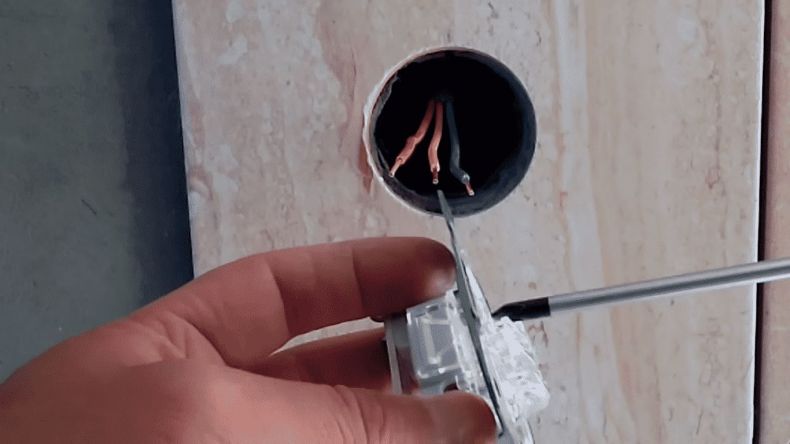

Подсоедините провода к новому выключателю. Отвинтите каждый из клеммных винтов на новом переключателе, пока их не станет слишком трудно крутить. Присоедините черный провод к латунной винтовой клемме, закрутив провод по часовой стрелке. Подсоедините белый провод к другой латунной винтовой клемме, намотав провод по часовой стрелке. Присоедините медный провод заземления к зеленому винту заземления, закрутив провод по часовой стрелке. Используя плоскогубцы с длинными губками, плотно сожмите концы проводов вокруг каждого винта и затяните винтовые клеммы.
Оберните корпус переключателя изолентой. Покрытие всех оголенных проводов и клемм изолентой обеспечивает безопасность.

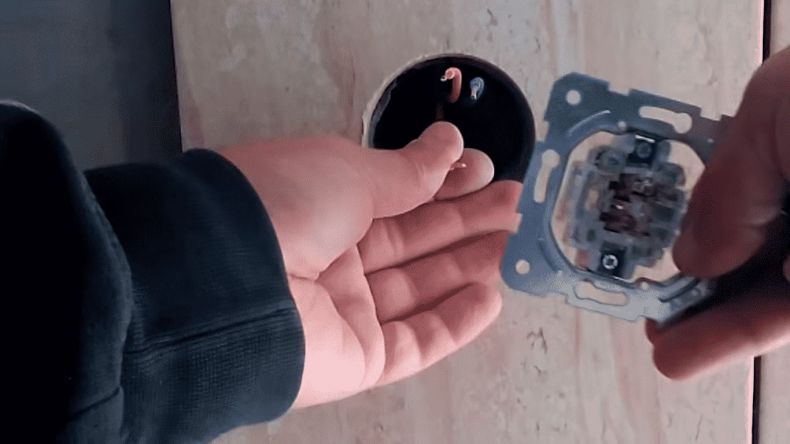

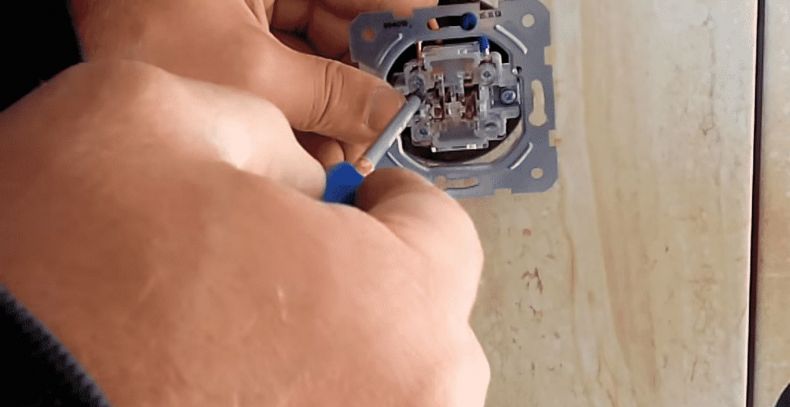

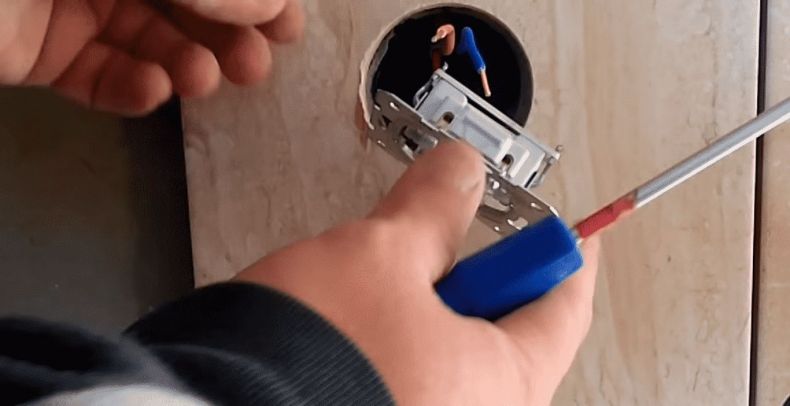

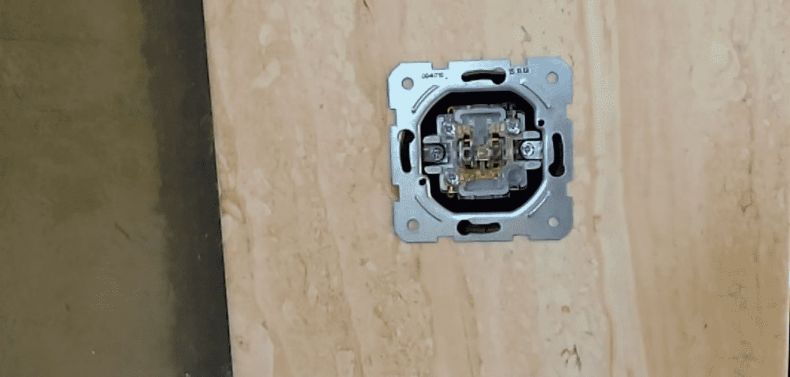

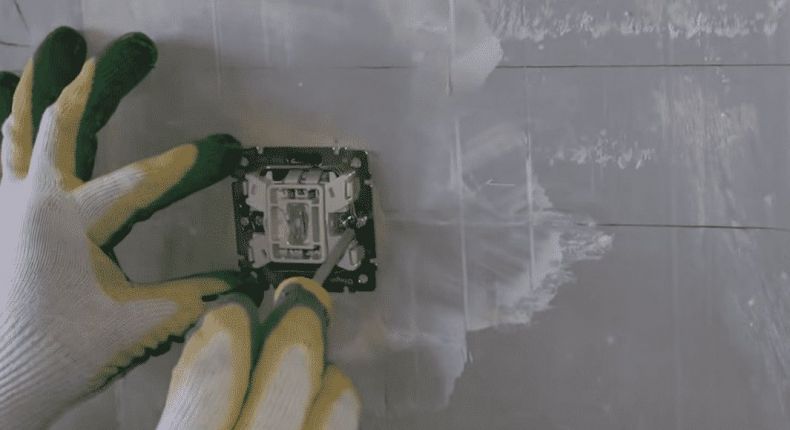

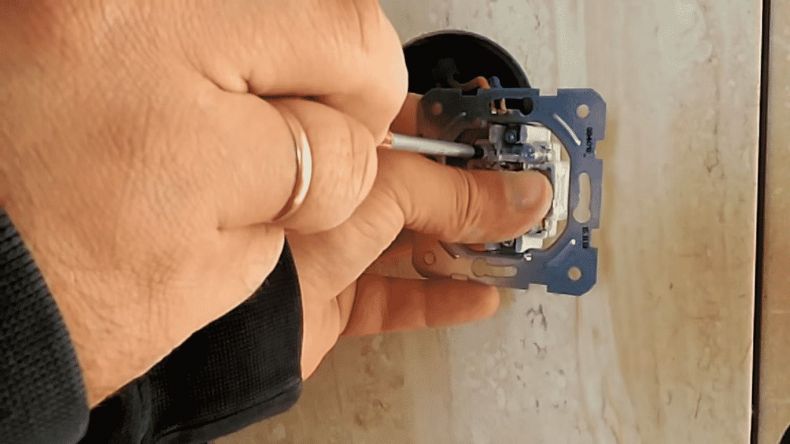

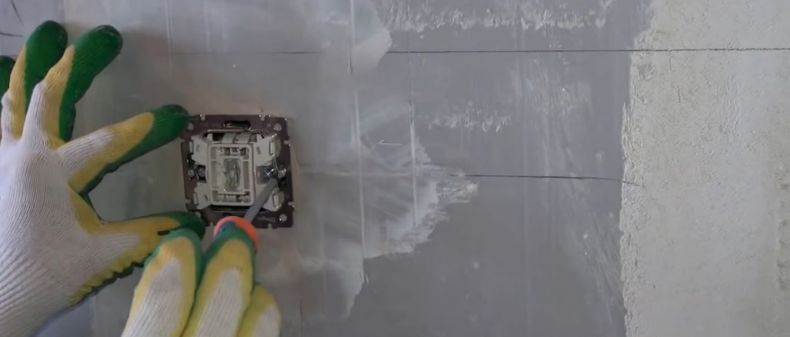

Поместите выключатель в настенную коробку. Аккуратно согните провода и вставьте выключатель в настенную коробку. Затяните крепежные винты, чтобы прикрепить коммутатор к настенной коробке.
