Как подключить люстру: подробное руководство по монтажу люстр с 2, 3 и 4 проводами к двойному выключателю своими руками

Каждый владелец частного дома или квартиры хочет выгодно выделить достоинства и скрыть возможные недостатки своего жилья. В этом ему поможет правильный выбор источников освещения. Установка люстры – важный этап оформления помещения, который требует правильного монтажа.

При выборе и установке осветительных приборов новички могут столкнуться с определёнными трудностями. В основном, они появляются при присоединении устройств с большим количеством рожков к выключателю, имеющему несколько клавиш.

Для того чтобы произвести установку люстры самостоятельно, нужно изучить все тонкости монтажа устройства.

Шаги подключения устройства

Установку любого светильника можно разделить на два этапа: механическое и электрическое. При механическом монтаже производится сборка всех деталей в одно устройство. Для электрической сборки нужно разбить кабели на группы и подсоединить конструкцию к выключателю.

Механическая сборка

Большая часть моделей осветительных приборов оснащена исчерпывающими схемами, благодаря которым процесс сборки существенно облегчается. Но и при отсутствии инструкции можно разобраться даже в самом сложном устройстве.

Первое, что нужно сделать, убедиться в полной комплектации осветительного прибора. Как правило, плафоны, рожки, основание, клеммы и мелкие детали упаковываются отдельно друг от друга.

Порядок сборки делателей состоит из следующих шагов:

1. Декоративная тарелка крепится на основу светильника и фиксируется гайкой.
2. Рожки устанавливаются в специальное отверстие в конструкции и также фиксируются гайкой.

После того как выполнена сборка всех деталей, необходимо проверить симметричное расположение всех рожков. Крепежи нужно подкрутить при помощи инструмента. Декоративные элементы крепятся после установки конструкции на потолок.

Разбиение кабелей на группы

Более сложным считается разделение проводов для многоклавишного устройства, так как оно требует разделение проводов на несколько групп.

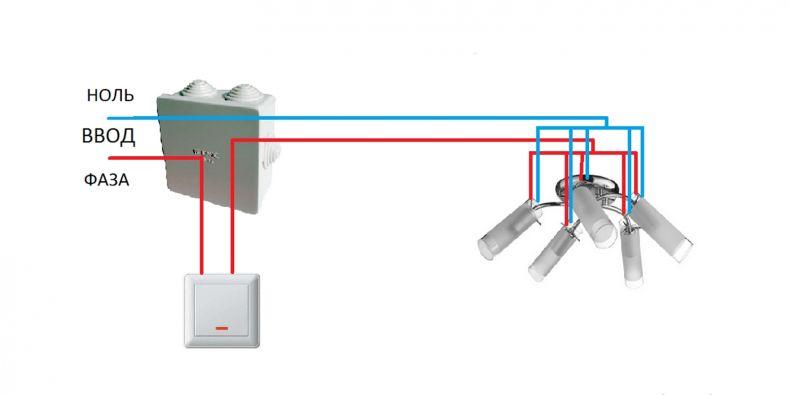

Распределение проводов светильника зависит от того к какому выключателю будет присоединяться устройство. Если за включение и выключение осветительного прибора отвечает выключатель с одной клавишей, то требуется следующее распределение проводов:

1. При помощи скрутки скрутить друг с другом все нулевые провода. Как правило, они имеют серо-голубые оттенки.
2. Таким же способом соединить друг с другом фазные провода. Обычно они отличаются красно-коричневыми, белыми или серыми оттенками.

В случае, если у питающего кабеля имеется три рабочих жилы, то люстру допустимо присоединить к выключателю с двумя или тремя клавишами. Первая группа будет нулевой, фазные разделяются на две группы – L1 и L2.

Фиксирование светильника на потолке

Если проводка уже проведена, то на потолке есть 3-4 провода. В домах новой постройки помимо «фазы» и «ноля» возможно ещё наличие провода заземления.

Как правило, они имеют жёлто-зелёный цвет. Он присоединяется к такому же проводу на устройстве. Если на люстре его нет, то провод обязательно нужно заизолировать.

Метод крепления светильника зависит от типа потолка и его индивидуальных особенностей. Бетонные поверхности требуют использования специальной крепёжной планки или крюка.

Поиск фазы

Один из самых важных этапов в установке осветительного прибора –подключение проводов к питающим жилам. Однако цветовая палитра может иметь самые разные оттенки – встречаются ситуации, когда все провода имеют белый цвет.

Рекомендуется прозвонить провода при помощи индикаторной отвёртки или мультиметра, для того чтобы определить «фазу» и «ноль».

Использование индикаторной отвёртки

Искать «фазу» и «ноль» при помощи индикаторной отвёртки очень просто, но только в том случае, когда кабель имеет только две жилы.

Перед работой нужно обесточить линию, зачистить изоляцию на 2 см и отвести оголённые проводники друг от друга. Затем вернуть питание и коснуться индикаторной отвёрткой до каждого из проводов. Если при касании отвёртки светится лампочка, то это означает «фазу», если нет, то «ноль».

• Если на выключателе одна клавиша и проводов только два, то один из них будет «фазой», а другой – «ноль».
• При касании отвёрткой до оголённых проводов нужно помнить о технике безопасности.

Прозвон проводов мультиметром

Тестер необходим тогда, когда помимо «фазы» и «ноля» есть ещё и провод заземления. Индикаторная отвёртка способна отреагировать на «фазу», и с её помощью нельзя отличить заземляющий провод от «нуля». Ещё один повод для использования тестера в том, что все провода могут быть одного цвета: чёрными, коричневыми или красными.

В случае, если на потолке присутствуют три провода, а на стене находится выключатель с двумя клавишами, то «фазы» должно быть две на обе клавиши.

Для того чтобы правильно определить фазу нужно выполнить несколько простых шагов:

1. Найти «фазу» при помощи специальной индикаторной отвёртки.
2. На тестере поставить переключатель в положение «вольт» и выбрать напряжение, начиная от 220 В.
3. По очереди касаться щупами пар проводов.

Если при касании к двум кабелям, один из которых является фазным, тестер выдаёт напряжение в 220 В, то неизвестный провод – «ноль».

Если в этой же ситуации тестер выдаёт напряжение значительно ниже, то неизвестный провод является заземлением.

Подключение проводов люстры

Серьёзным шагом является подключение жил осветительного прибора к питающим кабелям. Чтобы это сделать, нужно соединить предварительно созданные группы проводов с аналогичными жилами, торчащими из потолка.

Обычно в комплектацию осветительного прибора входят коннекторы, направленные на защиту соединения проводов. Для дополнительной защиты нужно надеть пластиковый колпачок на полученную скрутку.

Защитные колпачки продаются по отдельности, в случае отсутствия защитной комплектации их желательно приобрести, так как во время работы люстры нельзя ограничиваться только скруткой проводов.

Когда все работы по присоединению и защите будут завершены, можно закрывать крышку корпуса и начинать сборку плафонов и украшающих элементов.

Монтаж китайской люстры

На рынке представлен огромный ассортимент осветительных приборов китайского производства. Среди китайских люстр часто встречается плохое качество сборки. Перед подключением устройства, его необходимо проверить.

В первую очередь проверяют качество изоляции. При проверке мультиметр не должен выдавать никаких результатов. Если же он выдаёт результаты, есть два выхода: сдать некачественный товар назад или произвести замену бракованного провода.

После проверки изоляции необходимо провести тщательный осмотр рожков. От рожка должны исходить два провода, каждый из которых необходимо прозвонить в соответствии с контактом. Тестер должен показывать короткое замыкание.

Подключение галогенного светильника

Галогенные устройства, в отличие от обычных, работают при напряжении 12 или 24 В. Они оснащены понижающими трансформаторами и продаются готовыми сборками.

При подключении нужно только соединить провода, причём в свободном порядке: «фаза» или «ноль» роли не играют.

• Если в состав сборки входит пульт, то к понижающим трансформаторам прибавляется блок управления.
• Конструкция подключается также, как и в варианте без пульта.
• У такого устройства есть ещё один провод-антенна, необходимый для взаимодействия пульта и блока управления.
• Его не нужно трогать, он должен находиться внутри стакана.

Обладая достаточным количеством знаний можно собрать даже самую сложную конструкцию. Главное действовать по правилам, внимательно изучить схему устройства и не забывать о технике безопасности.
