Как подключить розетку к существующей проводке? Руководство для чайников по установке электрических встраиваемых розеток

Автор: Инженерная компания "КАПРО"

Легко упустить из виду важность электрических розеток в нашей повседневной жизни. Но зная больше об этих современных удобствах, схемах их подключения, вы сможете принимать правильные решения и обеспечить безопасность своей семьи.

Обратите внимание на свои потребности и подберите нужный вариант розетки для установки. Проконсультируйтесь с электриком, если вы в чем-то не уверены.

Содержание

Нужен ли электрик для установки

Технически нет. Некоторые работы, такие как замена накладок розеток на защитные для детей или даже просто замена стандартных розеток на варианты с портами USB, или установка новой можно легко выполнить самостоятельно.

Но если вы никогда раньше не занимались электромонтажными работами, всегда лучше нанять лицензированного электрика для выполнения любых работ в вашем доме. Это лучший способ убедиться, что все нормы и правила соблюдены и работа выполнена правильно.

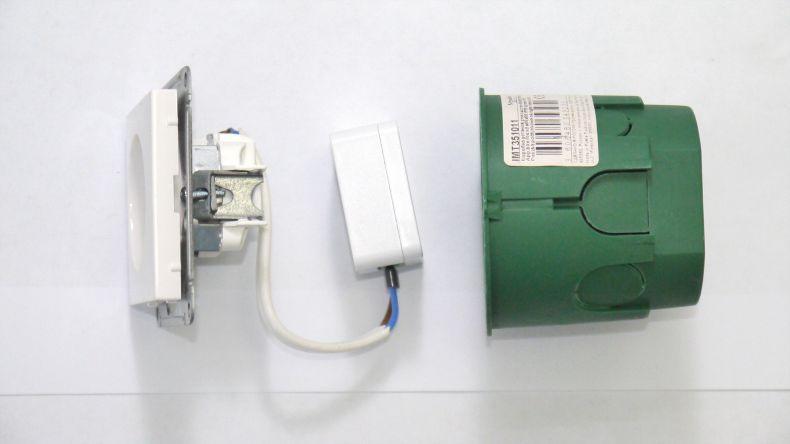

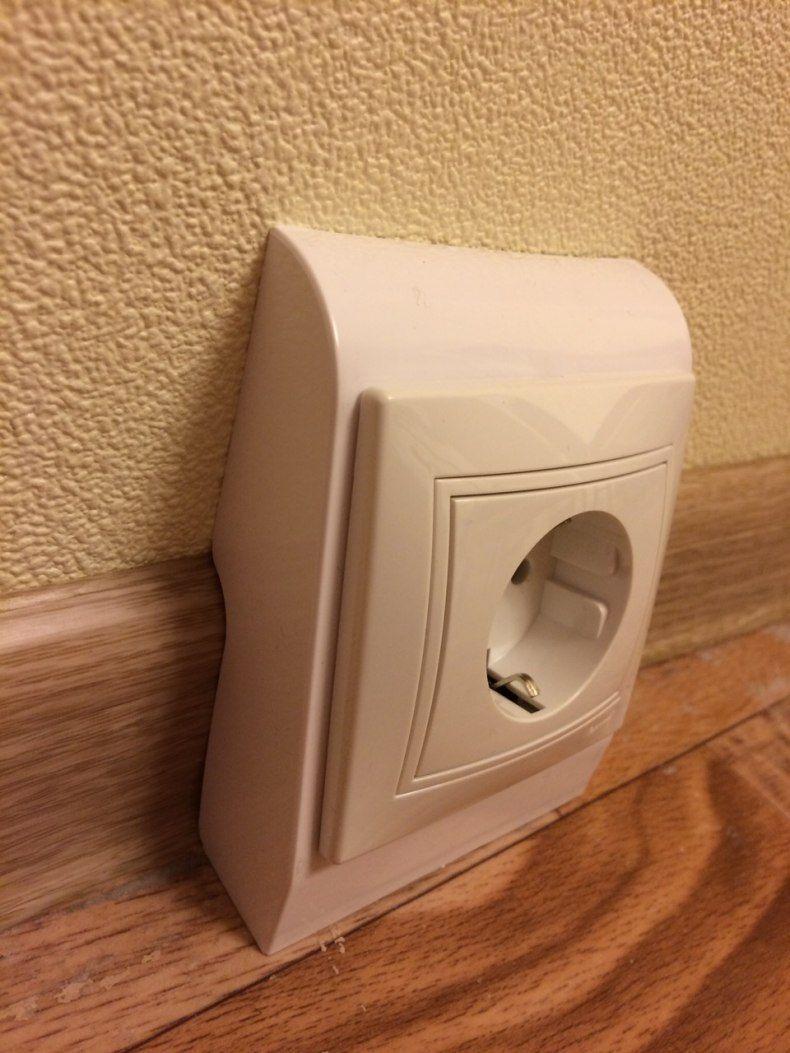

Устройство розетки

Это незаменимое приспособление любой домашней проводки, поскольку оно позволяет подключать различные электроприборы и обеспечивать их питание. Стандартной считается розетка с разъемом под одну вилку.

Также встречаются варианты на два или более гнезда. Независимо от конфигурации, принцип подключения будет одинаков.

Разновидности

Защищенные от взлома. Эти розетки предназначены для предотвращения попадания в них посторонних предметов, таких как вилки и другие предметы.

Устойчивые к взлому корпуса — самый безопасный выбор, если они находятся в пределах досягаемости младенцев и детей, поскольку они снижают риск возгорания или поражения электрическим током.

Атмосферостойкие

Они рассчитаны для погодных условий на открытом воздухе, включая дождь, снег и влажность. Могут иметь пластиковый экран, чтобы вода не повредила розетку, и применяются для наружного освещения, оборудования бассейнов или сада, а также для подвальных приборов.

USB-розетки

Порты USB все чаще используются в отелях, аэропортах и других местах, где людям необходимо заряжать свои смартфоны. Вы можете установить их дома, купив настенную розетку со встроенными USB-портами для зарядки.

Умные розетки

Наконец, есть умные розетки, которые имеют ряд преимуществ. Вы можете использовать их для мониторинга энергопотребления определенных приборов, управления ими с помощью смартфона или цифрового помощника, или установить расписание для автоматического включения и выключения освещения.

Критерии замены розетки

Есть несколько явных признаков того, что ваши электрические розетки потенциально опасны и их следует заменить на новые.

Следы плавления или запах дыма на выпускном отверстии или рядом с ним
Искрообразование
Жужжащие или хлопающие звуки
Плохой контакт, вызывающий задымление и плавление выпускных отверстий
Горячая на ощупь
Доступны для детей и не защищен от несанкционированного использования

Варианты подключения

Любая современная розетка имеет три винтовых клеммы, которые должны быть правильно подключены к соответствующим проводам. Также при подключении соблюдайте правильную последовательность проводов, согласно их цвету.

Наиболее распространенная проводка состоит из трех цветов: красный (коричневый), синий и желтый. Красный провод — это фаза, по которому подается питание на устройство.

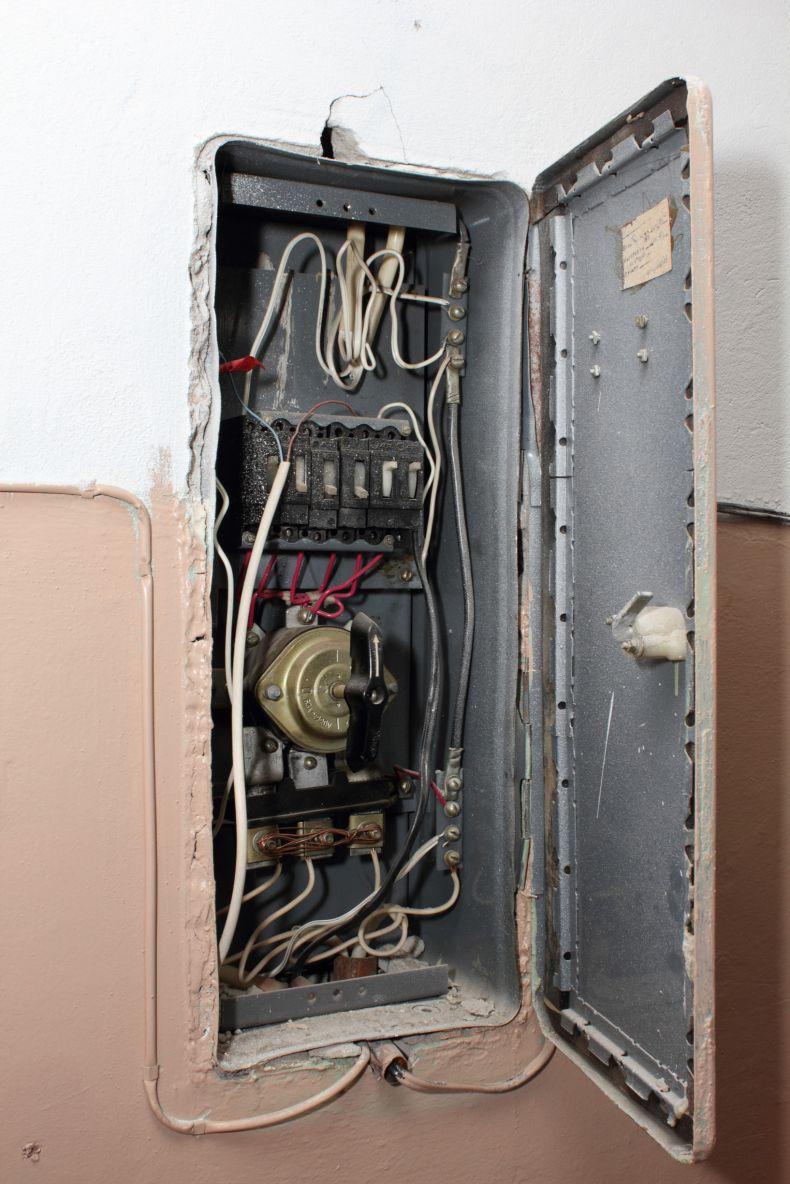

Синий провод, известный как «нейтральный» или ноль, несет ток от устройства обратно к электрической панели. Заземляющий провод окрашен в желтый и обеспечивает заземление в случае короткого замыкания или другого типа электрической неисправности.

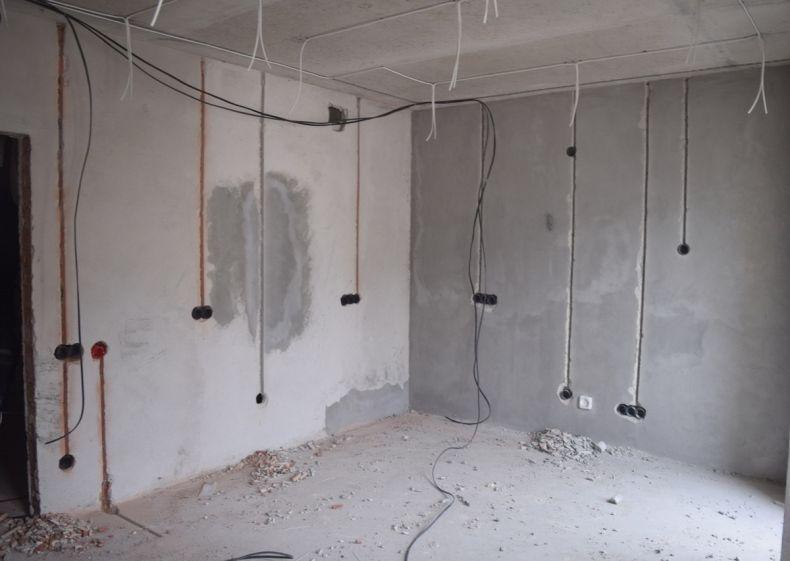

Схема подключения к электрической розетке

Теперь, прежде чем приступить к подключению электрической розетки, вам необходимо знать два основных типа соединения: прямое подключение и скрутка.

В прямом соединении мы подключаем входящие провода непосредственно к одному набору винтовых клемм и обеспечиваем выходное соединение от другого набора винтовых клемм.

Соединительные контакты как для фазы, так и для ноля в этой ситуации не повреждены.
Этот метод проводки не является предпочтительным, так как последующие соединения зависят от этой конкретной розетки.
Если вы удалите эту проводку по какой-либо причине, то нисходящие соединения потеряют питание.
Но если розетка последняя в цепочке, то вы можете выбрать прямое соединение, так как дальнейших нисходящих соединений нет.
Для соединения нескольких точек используйте метод скрутки проводов, изолируя их.

Предпочтительным способом соединения проводки является использование скруток. В этом типе мы формируем сращивание из всех проводов, т. е. входящего, нисходящего провода, который соединяется с винтовой клеммой с помощью гаек.

Это предпочтительный метод подключения, так как вы можете отключить любую розетку, не влияя на последующие соединения.

Как подключить

Шаг 1. Определитесь сколько изоляции необходимо снять с провода.

Часто бывают несоответствия в том, насколько снята изоляция с провода, прежде чем подсоединить к винтовым клеммам. Всегда рекомендуется использовать винтовые клеммы для «боковой проводки».

Визуально отмерьте сколько нужно снять изоляции для подключения на клемму. Обычно нужно снять немного больше изоляции для правильной установки.

Шаг 2: Сделайте петлю для винтовой клеммы

Есть два разных способа получить красивую петлю соответствующего размера для винтового зажима. Если у вас есть инструменты для зачистки проводов, вы можете пропустить медь через это отверстие, а затем обернуть его снаружи. Это позволит вам получить хорошую петлю.

Если у вас нет инструментов для зачистки проводов, вы можете взять острогубцы, зажать медный провод и просто обернуть его вокруг плоскогубцев, чтобы получить петлю.

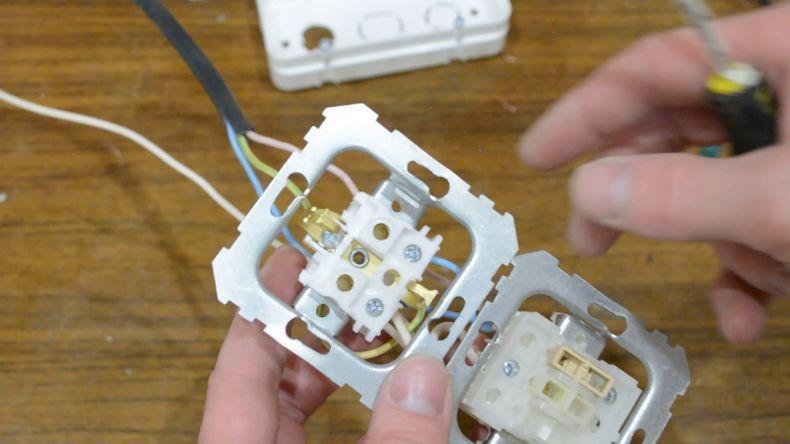

Шаг 3: Подключите провода

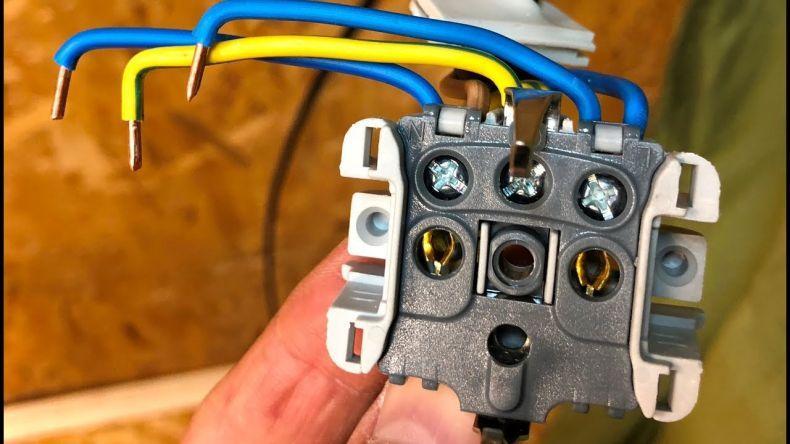

Теперь вы готовы подключить кабель. Сначала подключите нейтральный провод (синий) к серебряному винту сбоку розетки. Обязательно сориентируйте конец кабеля с крючком так, чтобы его изгиб шел по часовой стрелке, в том же направлении, в котором вращается винт, когда вы его затягиваете.

Подсоедините заземляющий провод к соответственному винту, используя технику, описанную выше.
Подсоедините провод фазы (красный) к золотому винту, который является последним оставшимся на корпусе розетки.

Шаг 4: Проверьте свою работу

Цель: провод будет закреплен на держателе, медь будет соприкасаться по всему периметру контакта, подключенный кабель к латунной клемме без изоляции между клеммой и нижней латунной деталью.

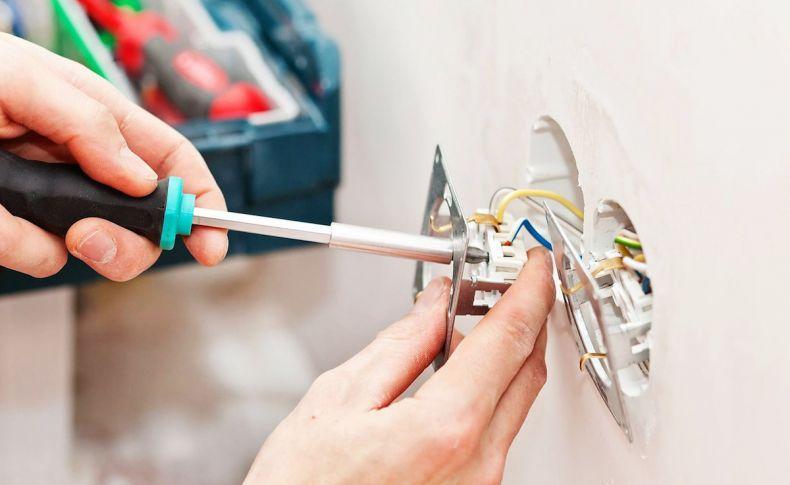

Шаг 5: Соберите и закрепите розетку

Аккуратно проведите провода обратно в электрическую коробку, затем прикрутите розетку к монтажной коробке с помощью крепежных винтов сверху и снизу. Наконец, поместите лицевую панель розетки и снова прикрутите ее.

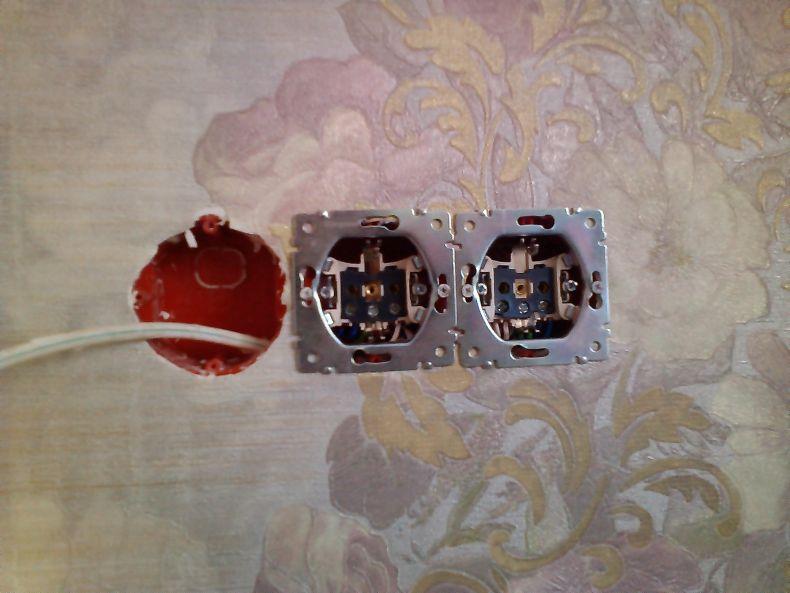

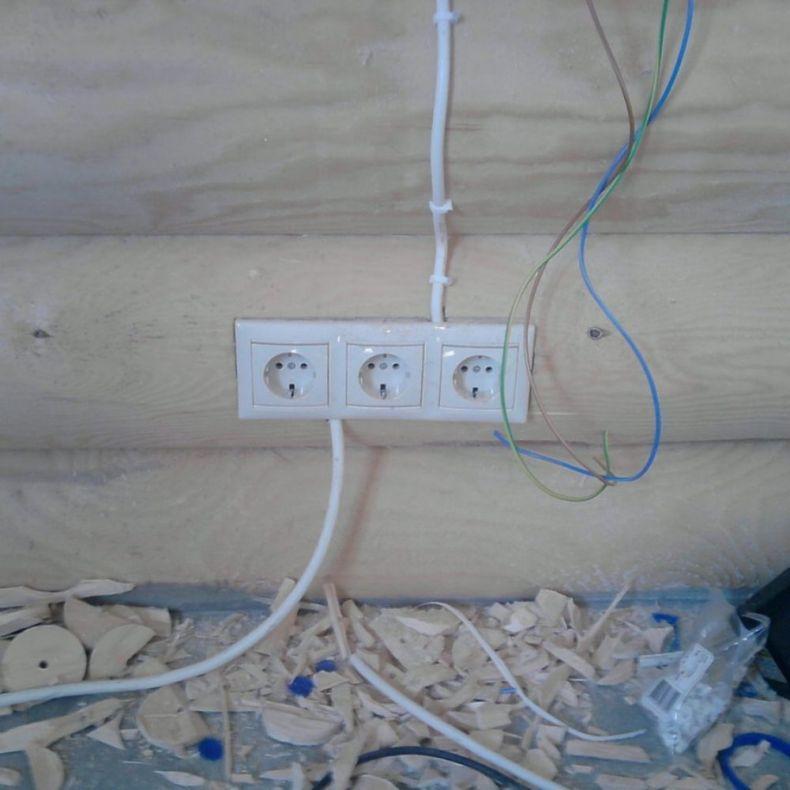

Подключение от другой розетки

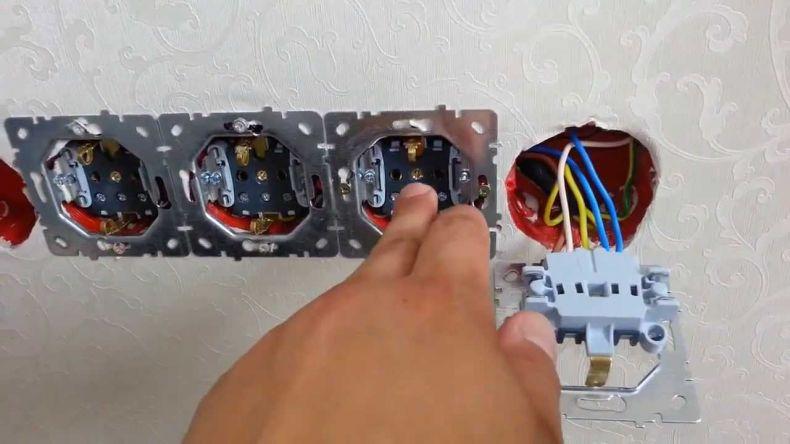

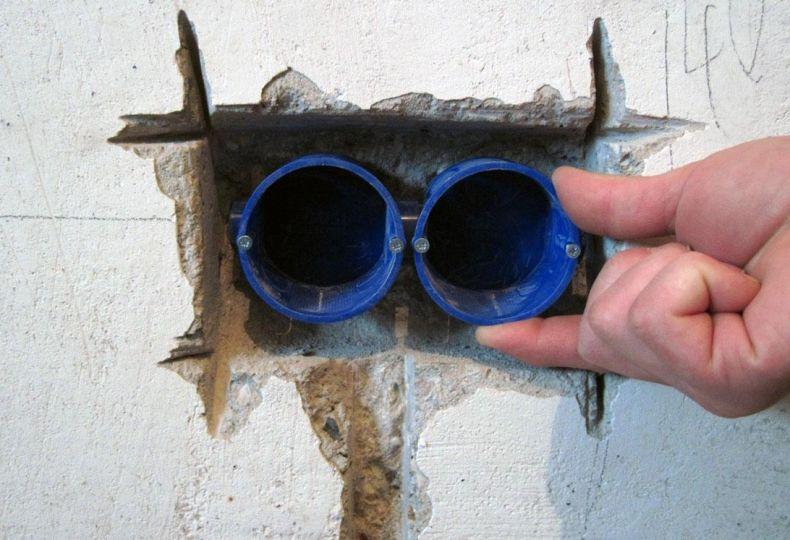

Во многих случаях можно подключить розетку к другой розетке. На самом деле, если на противоположной стороне стены от того места, где вы хотите ее добавить, есть существующая розетка, работа может быть довольно простой.

В этой ситуации вы обычно можете вырезать новое отверстие, установить электрическую коробку и добавить новую розетку без необходимости протягивать провода.

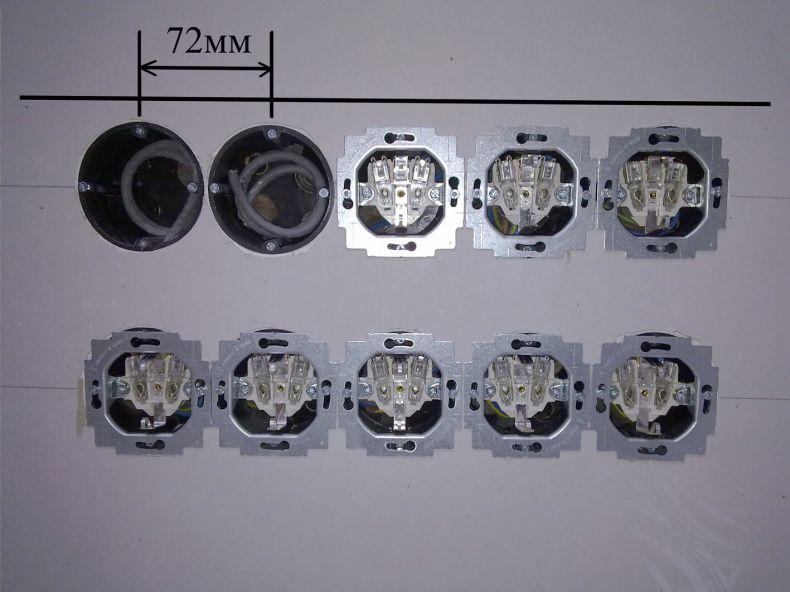

Если вы хотите больше розеток, можно заменить существующую дуплексную на четырехместную розетку. Это может быть полезно в мастерской или даже на кухнях и в ванных комнатах.

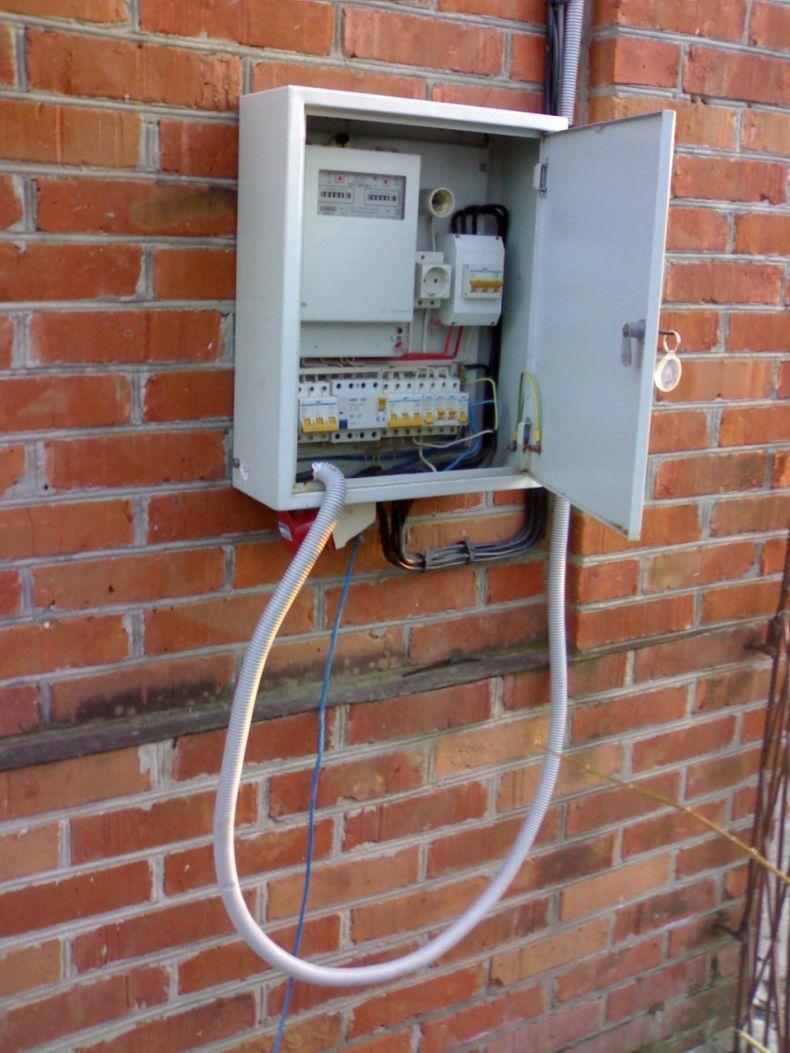

В любом случае в цепи должно быть достаточно мощности, чтобы выдержать дополнительную нагрузку. Для 15-амперных цепей максимум обычно составляет восемь розеток. Любые дополнительные розетки могут потреблять слишком большой ток.

Примеры неправильных способов подключения

Недостаточно зачищенный провод. При недостаточной зачистке, вы заметите, что кабель слишком короткий с точки зрения обнаженного медного провода по сравнению с изоляцией. Изоляция будет взаимодействовать с винтовой клеммой и не даст вам нужного соединения, которое необходимое, между проводом и клеммой.
Зачищено слишком много. С другой стороны, не нужно зачищать слишком много проводов. Не рекомендуется оставлять оголенный кабель за розеткой, так как это может увеличить вероятность короткого замыкания в электрической коробке.

Электрические розетки очень важны для использования наших бытовых приборов. Следовательно, важно, чтобы мы правильно подключили их для нашей безопасности.
