Как соединить светодиодные ленты между собой: без коннекторов и пайки. Самые простые способы получения электрического контакта

Автор: Инженерная компания "КАПРО"

Светодиодные ленты очень популярны, поэтому каждый хочет приобрести их и украсить ими все по своему усмотрению.

Содержание

Применение светодиодных лент

Применение светодиодных лент можно заметить везде. Их используют:

Для украшения фасадов зданий;
При оформлении магазина;
Для украшения бутика;
На территории супермаркетов и другое.

Свет разноцветный и одного тона подсвечивает любой рекламный щит, билборд.

LED-ленты отличаются:

По размерам;
Формам;
По световым эффектам.

Не всегда лента нужна одна, бывает необходимо соединить несколько. Это поможет сделать полотно длинным и украсить площадь большего размера.

Варианты использования светодиодной ленты

LED-ленты применяются для подсветки помещений с внутренней стороны и с внешней. Используются четыре вида:

Этот вид используется при общем освещении. У ленты белое свечение. Рабочее напряжение составляет, с яркостью от 700 лм/м.
Ленты для декоративных целей. Цветовая гамма очень разнообразна, возможно сочетание нескольких цветов в одной ленте. Рабочее напряжение 12, 24 вольт, с яркостью до 600 лм/м.
Ленты освещающие рабочую зону. Используется белый цвет и RGB-ленты. Рабочее напряжение 12, 24 вольт, с яркостью до 360-1300 лм/м.
Вид, который применяется при освещении улиц и нежилого помещения. Используется белый цвет и другие.

Для уличного освещения используются виды лент:

На основе диодов,
На основе дюролайт(корпус из силикона, внутри светодиоды).

Комплектующие светодиодной ленты

При покупке ленты в метрах необходимо подобрать аксессуары:

Наличие коннекторов;
Наличие дополнительного провода;
Наличие блока питания;
Подбор вилки;
Наличие диммера, дополнительного выключателя с диммером для подбора яркости подсветки;
Если цветная RGB лента, то наличие контроллера обязательно(это поможет смене цветов, подбору яркости);
Наличие оборудования для выключения.

Как подключить светодиодную ленту (инструкция)

Подключение пройдет хорошо, если выполнять все правила и рекомендации. Обязательно нужно проверить необходимое оборудование и все компоненты.

Резка и соединение ленты

На всей длине ленты есть пометки в виде ножниц. По этому участку можно перерезать поверхность. В самом начале работы нужно измерить нужный участок и отрезать по указателю.

При работе может оказаться, что лента коротка и что требуется еще ленты. К этому куску можно будет присоединить другую. В результате будет применена пайка и использован коннектор.

Другой способ заключается в том, что берется коннектор и вкладываются в него концы ленты. Необходимо соблюдать полярность. После этого закрывается все. Коннекторы отключаются для использования белых лент и цветных.

Есть два ограничения:

Последовательно соединять можно не больше 5 м ленты с напряжением в 12 вольт.
Последовательное соединение лент с напряжением 24 вольта может достигать до 10 м.

Подключение лент 12 и 24В

Ленты имеющие напряжение 12 В и 24 нельзя сразу подсоединить к сети, так как срок службы будет очень мал. Необходимо использовать блок питания.

Они различаются по тому, в каком помещении будет применено. Мощность должна быть выше на 30 %. Блок разрешает подсоединение к нему ленты или сразу нескольких.

Важно соблюдать ряд правил:

Должна быть соблюдена полярность.
Использование блоков питания с нужным напряжением.
При применении во влажных помещениях соединения должны быть герметичными.

Этапы соединения методом пайки:

Лента должна быть разрезана и контакты зачищены. К ним будут присоединяться провода, или будет соединение лент. Срез необходим для пайки.
У разноцветной ленты четыре контакта. Провода должны быть многожильными, разрешены разные цвета 0,75, 0,8 в диаметре.
Провода должны соответствовать цвету за который отвечают. Цвет провода общего вывода может быть любого оттенка. При применении бесцветных лент берутся провода двух оттенков, но плюс и минус отдельных цветов. Это придумано для удобства, чтобы не путать полярность.
Пойка делается с применением тонкого паяльника, у которого мощность равна 25 до 60 Вт. Делается несколько секунд до 5 мм. Кончики залудливаются, чтобы было крепче. Обязательно применение канифоли с тонкой пайкой. Сращивание должно достигать до 5 метров, так как если больше, то напряжение слабеет, яркость будет слабее.

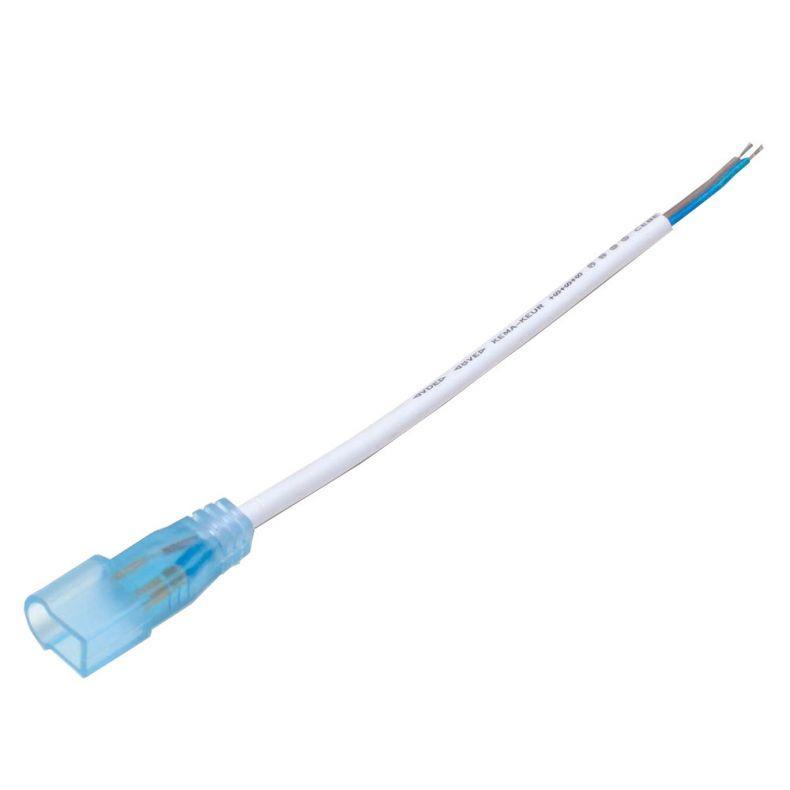

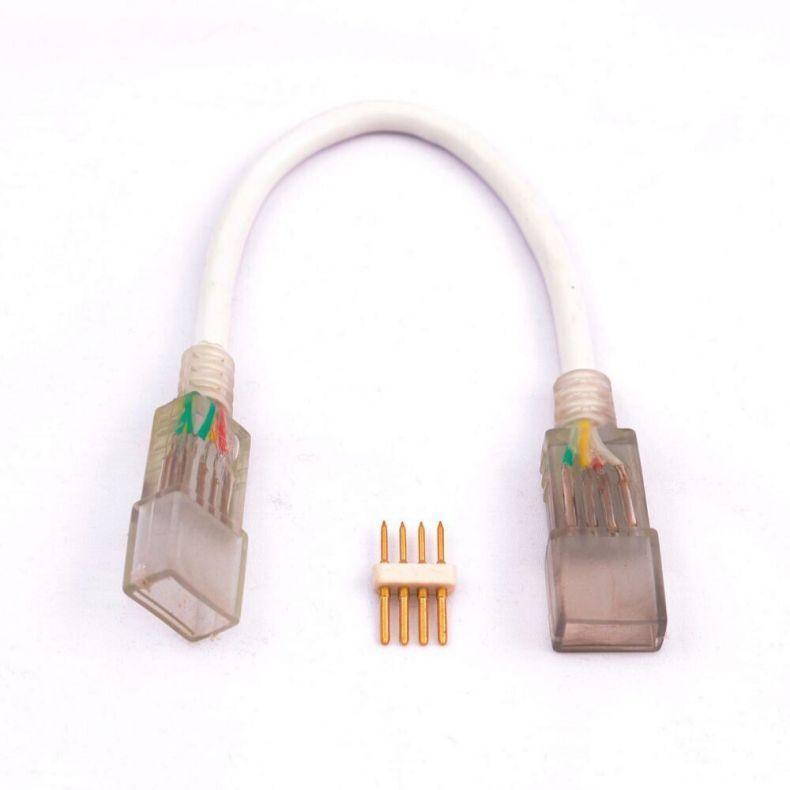

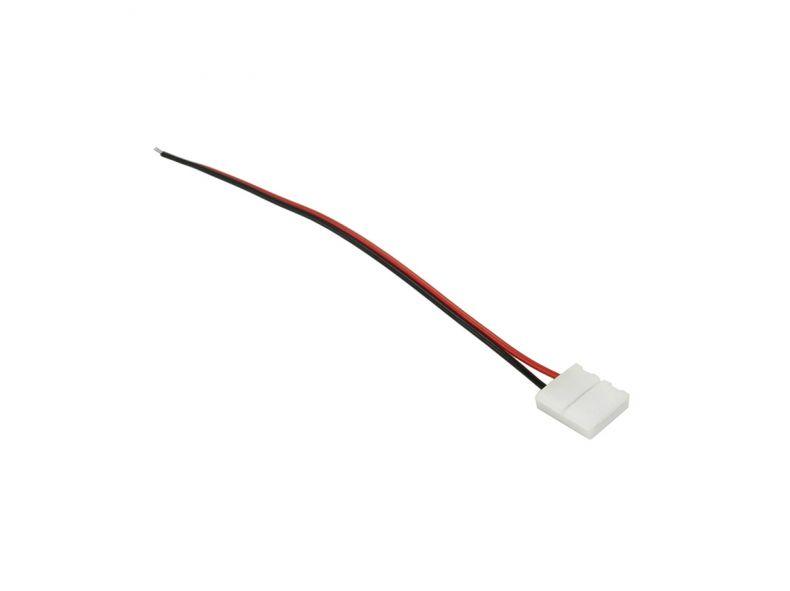

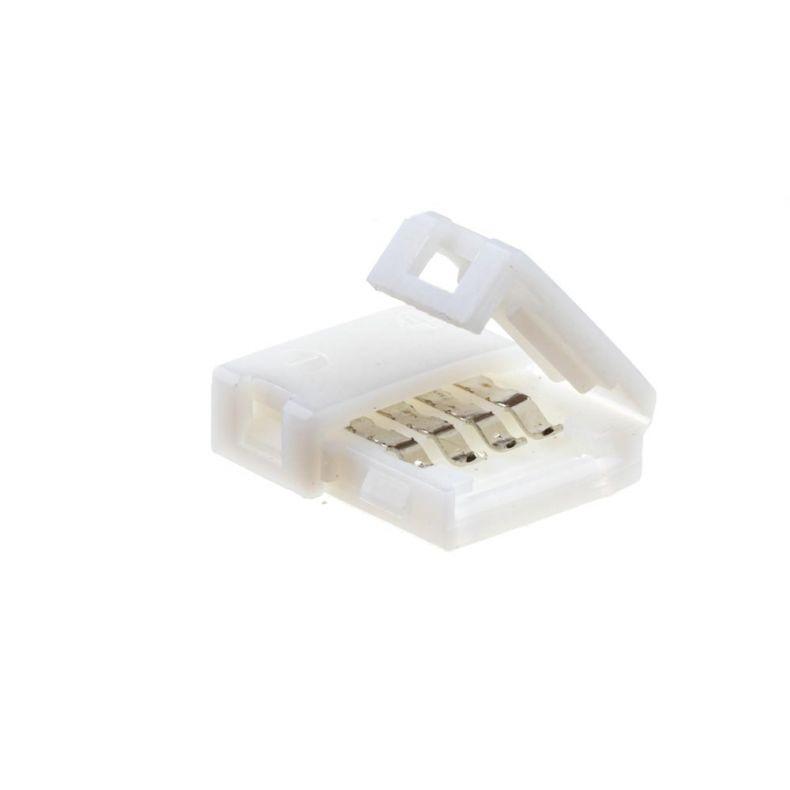

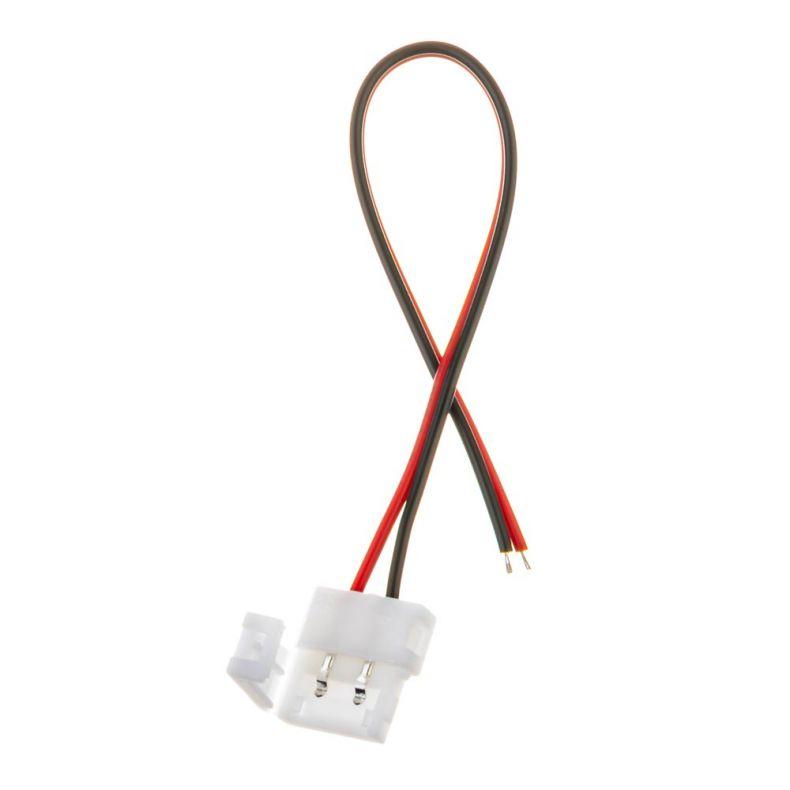

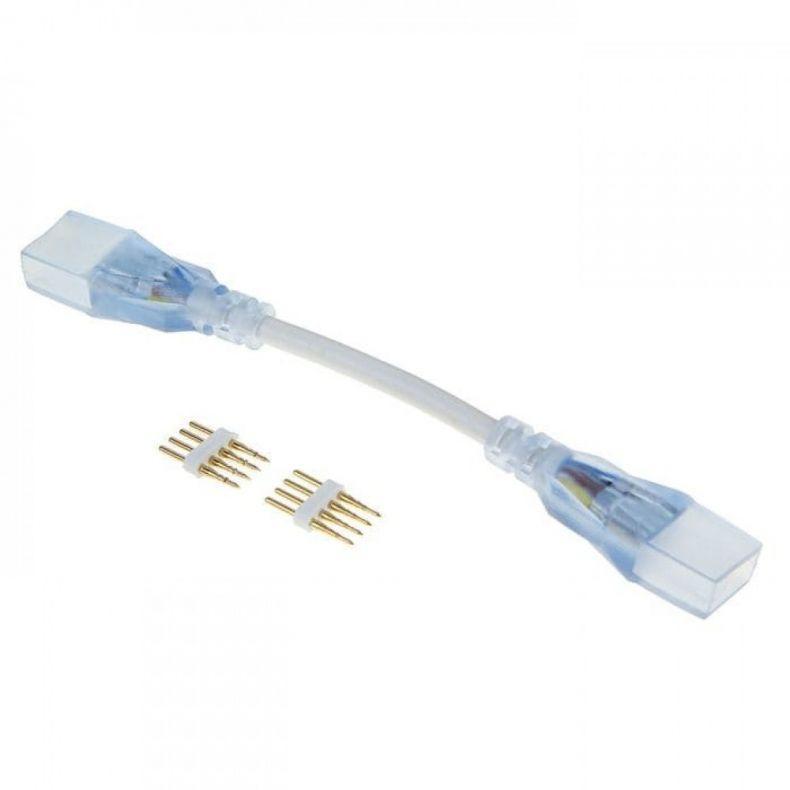

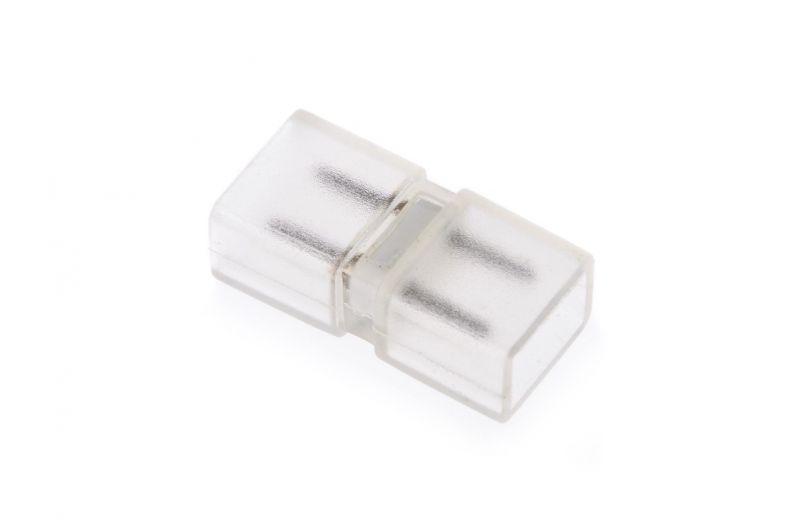

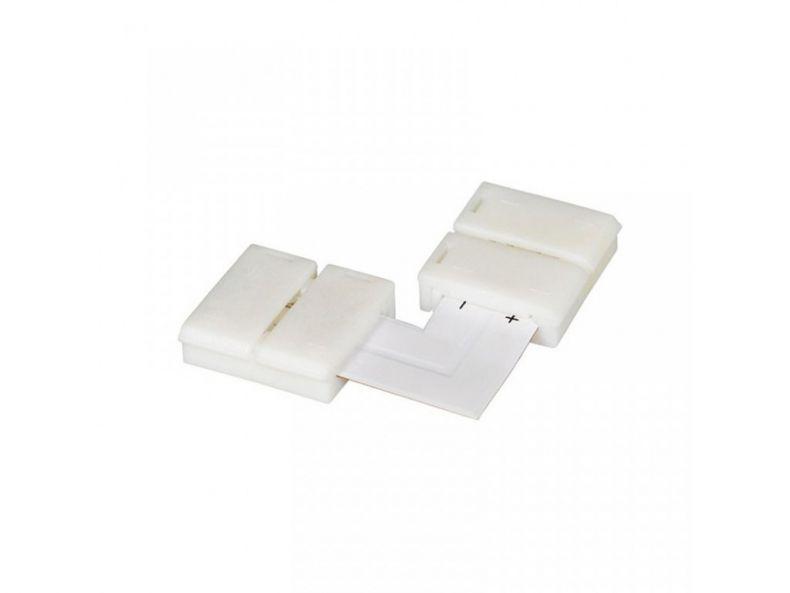

Вторым способов является применение коннекторов. Коннектор-это пластиковый зажим небольшого размера. Они бывают для однотонных лент и для цветных. Их предназначение может быть направлено на два или четыре провода.

Этот способ применяется когда пайкой неудобно соединять. Защелка на коннекторе надежно фиксирует, и происходит механическое соединение. Минусом является то, что при таком способе возможно окисление.

Инструкция пайки светодиодной ленты

Следует рассмотреть этапы пайки, для хорошей работы.

Выполняются действия:

Нужно подготовить паяльник, чтобы у него были регуляторы температуры от 250 до 350 градусов.
Тонкий наконечник паяльника очищается с использованием металлической щетки и протирается влажной губкой.
LED-лента прикрепляется к поверхности с помощью ее липкой поверхности.
Подготавливаются необходимые отрезки ленты.
Перед пайкой снимается часть силиконового покрытия.
Происходит залуживание контактов с помощью тонкого слоя припоя.
Участки лент соединяются с небольшим нахлестом.
С помощью жала паяльника проходятся все места контактов.
После просушки полученное изделие можно подключить к сети. При правильной работе с обеих сторон светодиоды будут гореть одинаково.

Инструкция по соединению с коннектором

Для этого способа из инструментов потребуются только ножницы.

Этапы:

Лента разрезается на два отрезка. Они должны быть заранее отмеряны(на каждом отрезке должно быть кратное число диодов).
Делается разрез в нужном месте по указателю, зачищается покрытие мест соединения контактов.
Концы вставляются в коннектор, защелкивается крышка.
Проверяется полярность.
После того как все контакты защелкнуты в коннекторе и полярность подобрана правильно, то выполняется пробное подключение к сети.

Способы оба хороши, но отличаются сложностью, использованием оборудования. Надежным будет использование пайки, а более удобным второй способ. Каждый вид лент лучше всего использовать по применению.

Ленты для декоративных целях можно установть внутри помещения, также украсить здание, осветить нужную информацию. Будет полезно использовать при освещении фасадов. Внутри помещения подсветка тоже важна.

Декоративная цель лент может быть совмещена при освещении зон, на которые следует обращать внимание. На наружной части здания применяются особые виды, которые будут устойчивы перед негативным воздействием окружающей среды.
