Как подключить ТВ розетку — разновидности телевизионных розеток. Обзор популярных вариантов установки на стену и столешницу

Автор: Инженерная компания "КАПРО"

И хотя современные технологии постоянно шагают вперед, остается то, что остаётся неизменным. Так в продаже присутствуют телевизоры с огромным выбором новых технологий.

Но для подачи ему качественного сигнала требуется обычная телевизионная розетка. Хотя изменения их тоже немного коснулось. До недавнего времени антенный кабель прокладывался по плинтусу и подводился к телевизору.

Но в современном доме проводов становится все больше и больше. Именно поэтому стоит устанавливать различные розетки и делать скрытую проводку к ним.

Содержание

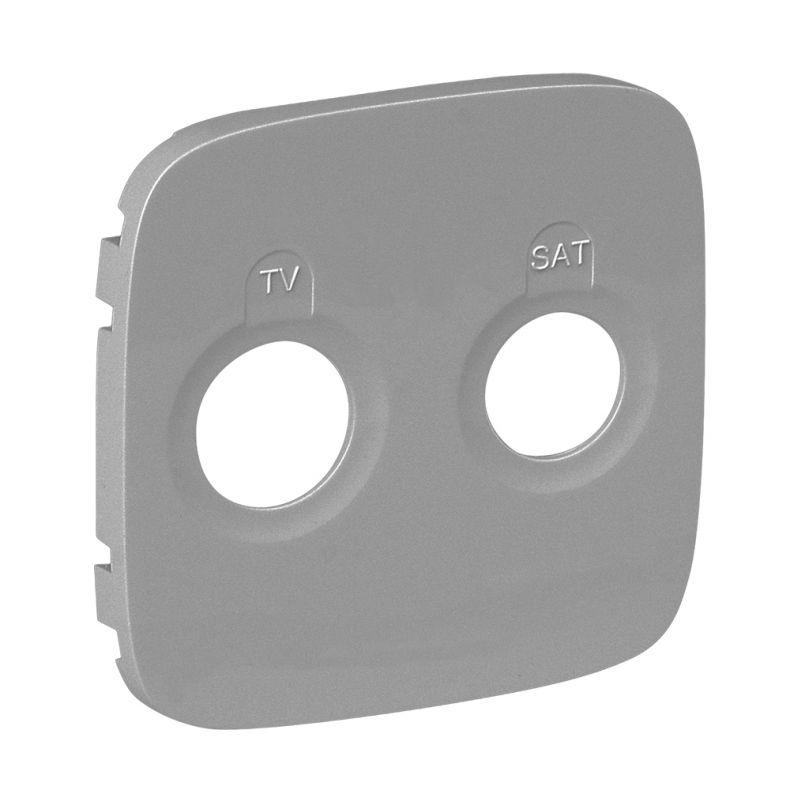

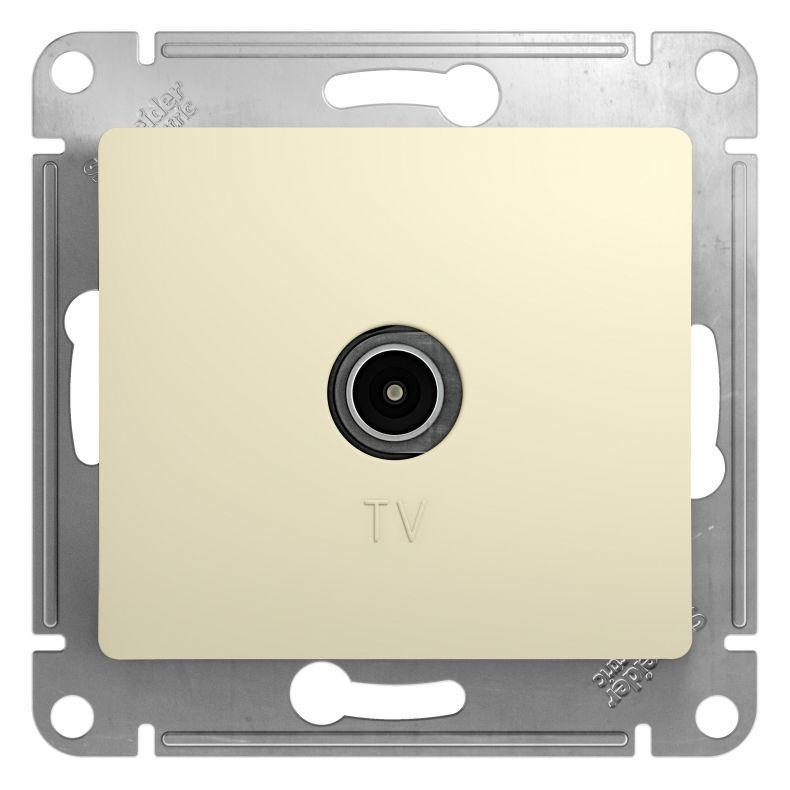

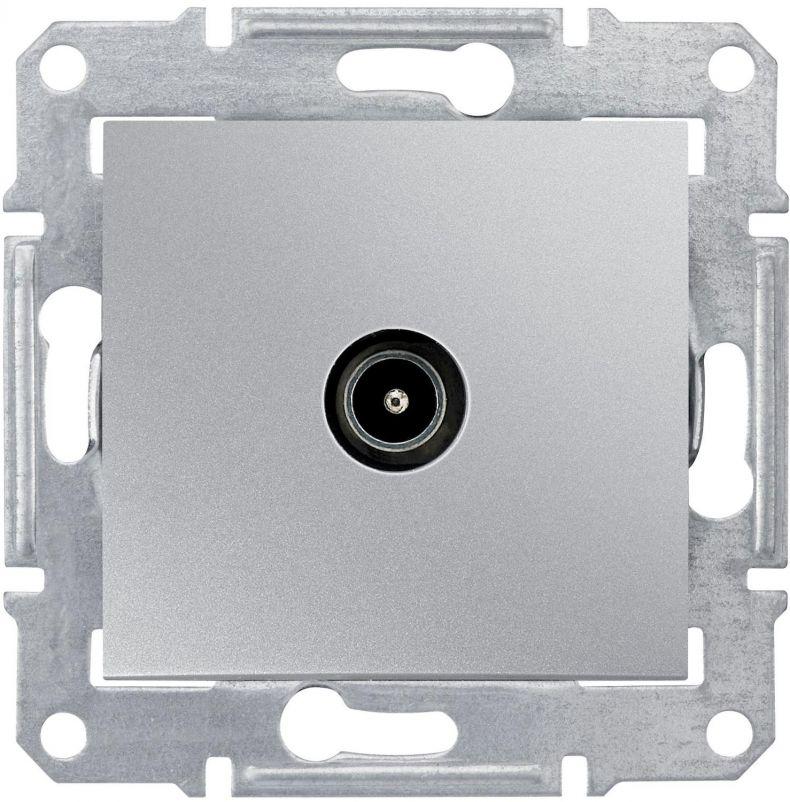

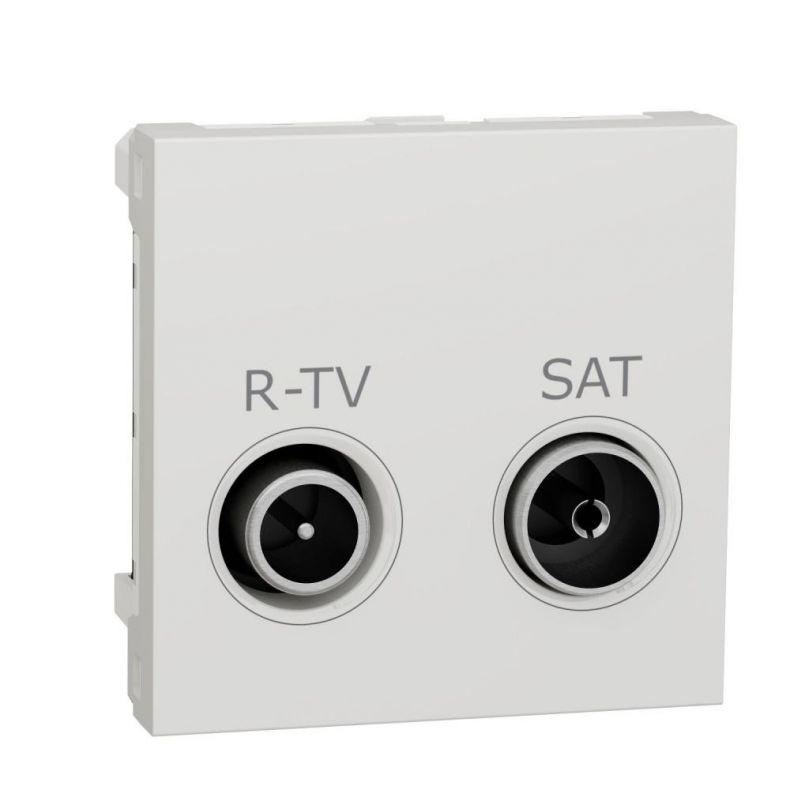

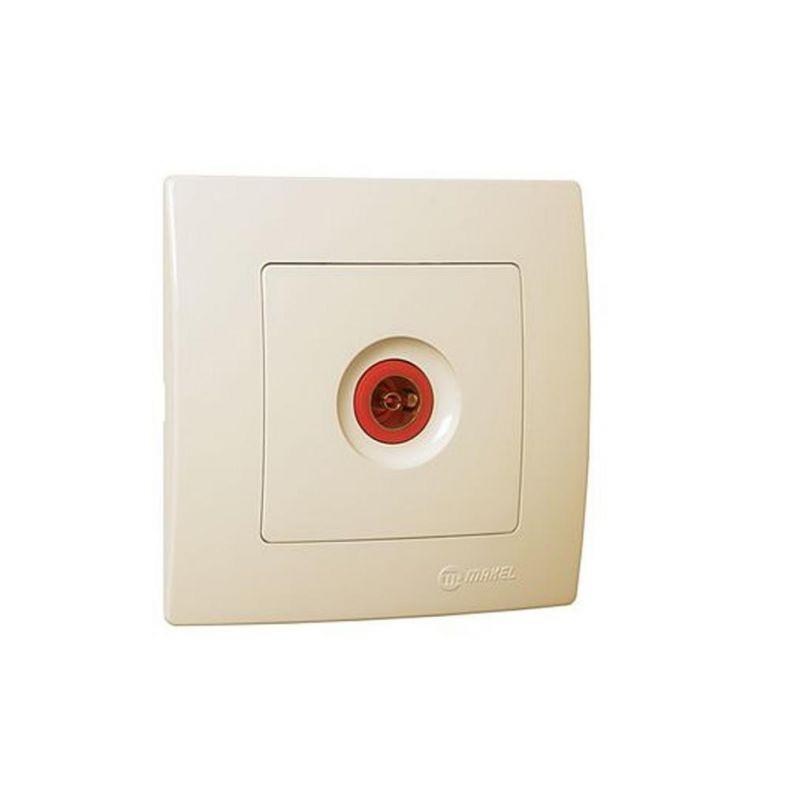

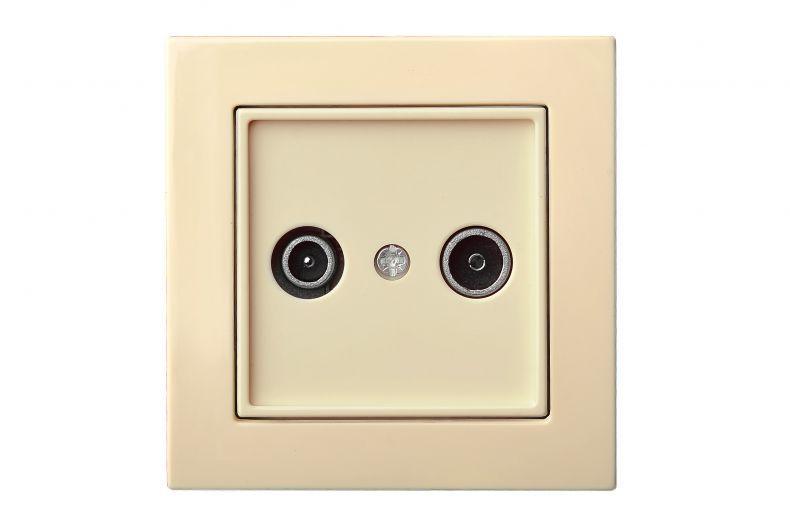

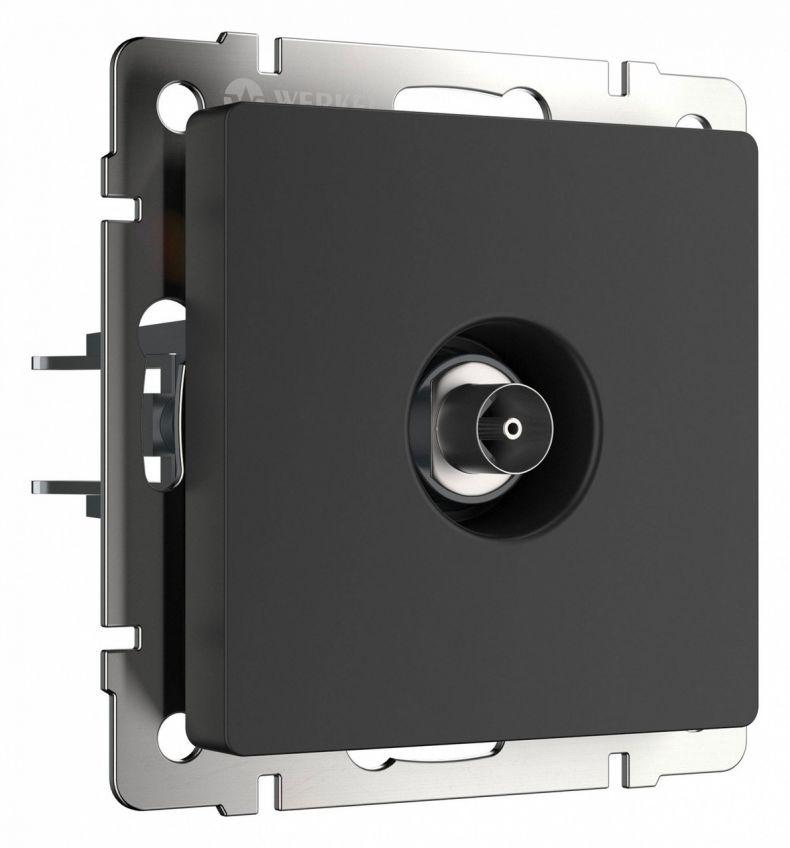

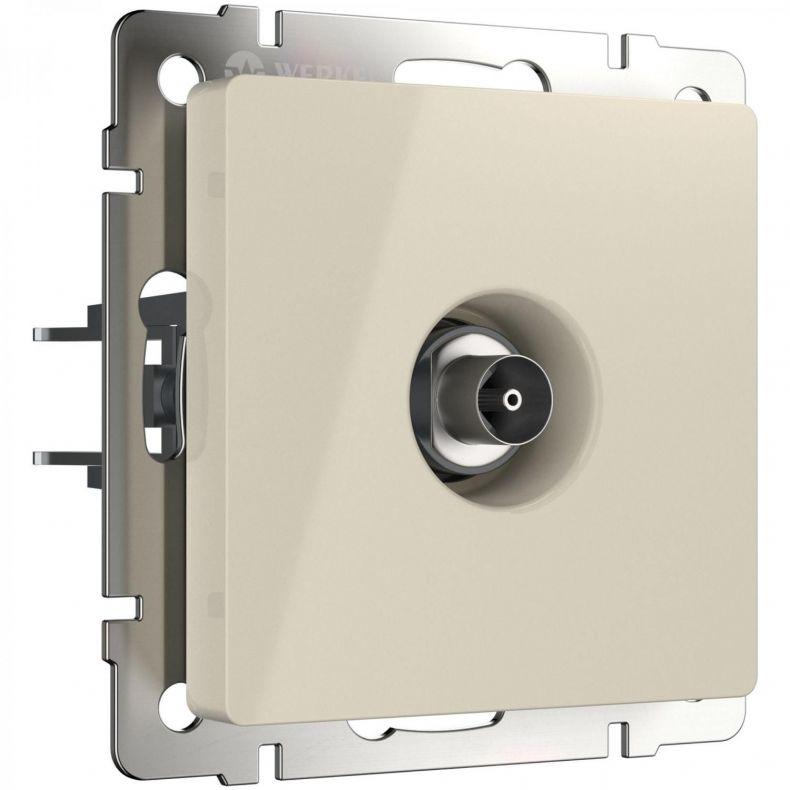

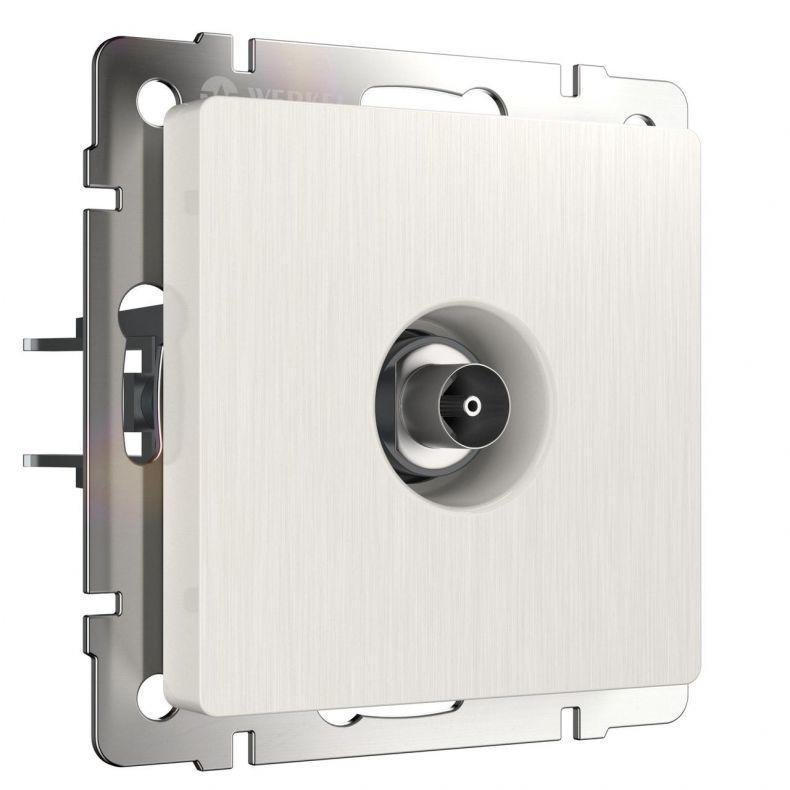

Виды ТВ-розеток

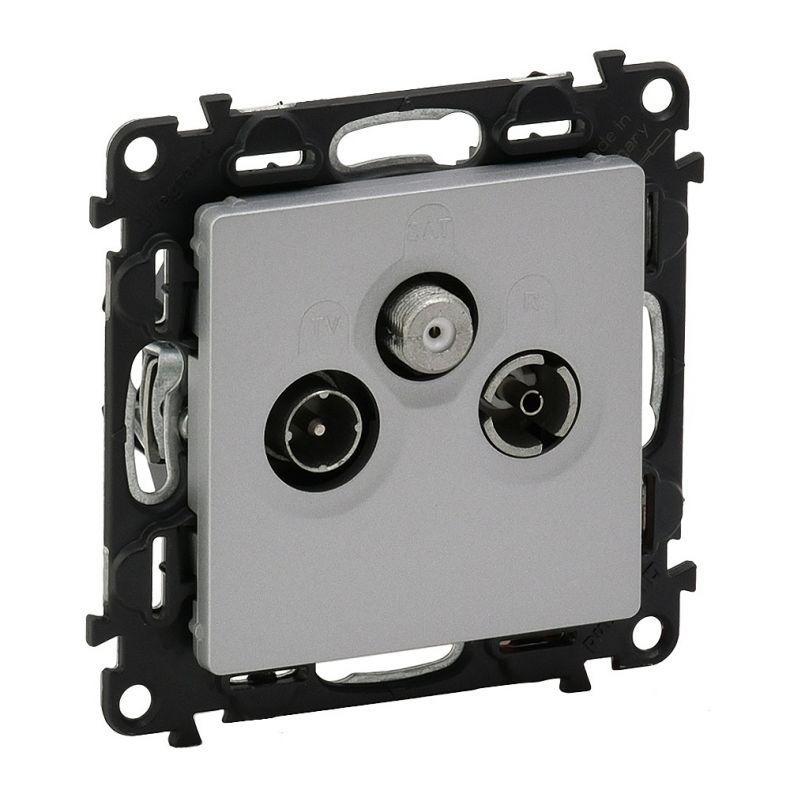

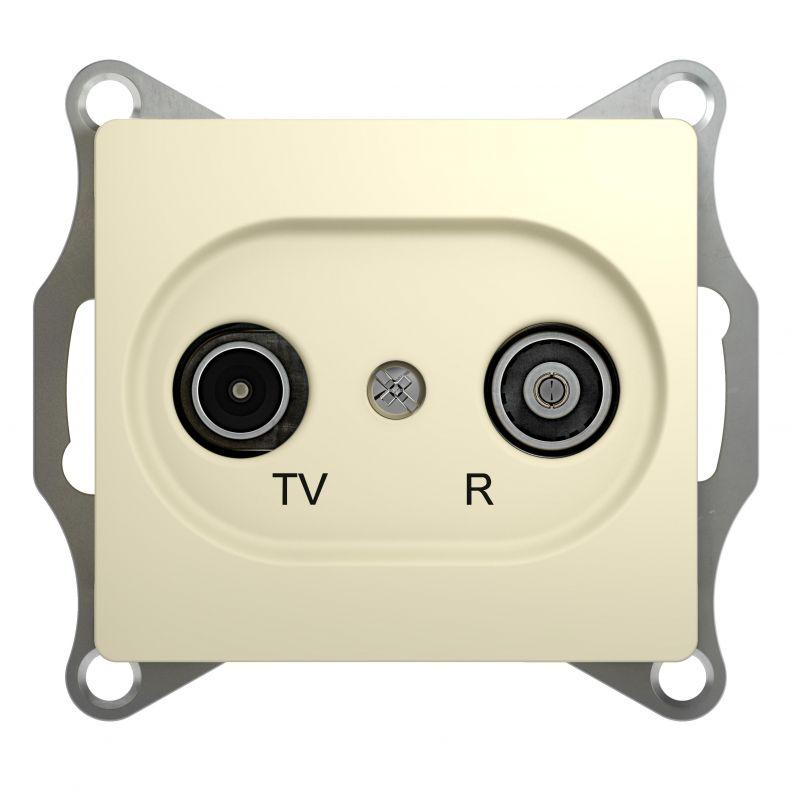

С одной стороны ТВ-розетка простейшее устройство. Но производители их выпускают трех видов, которые при покупке естественно нужно знать.

Так можно выделить следующие виды:

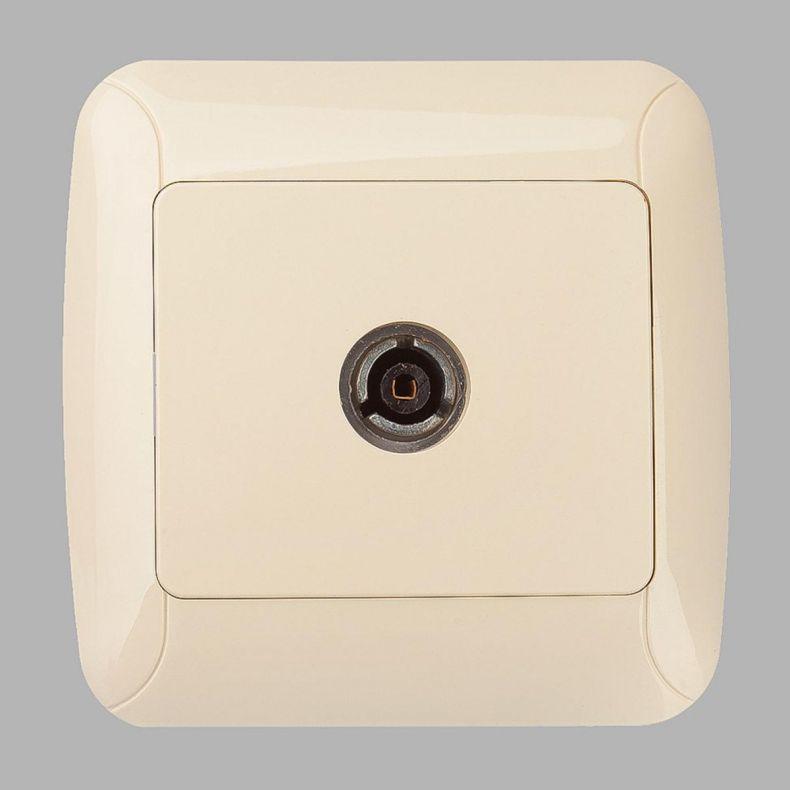

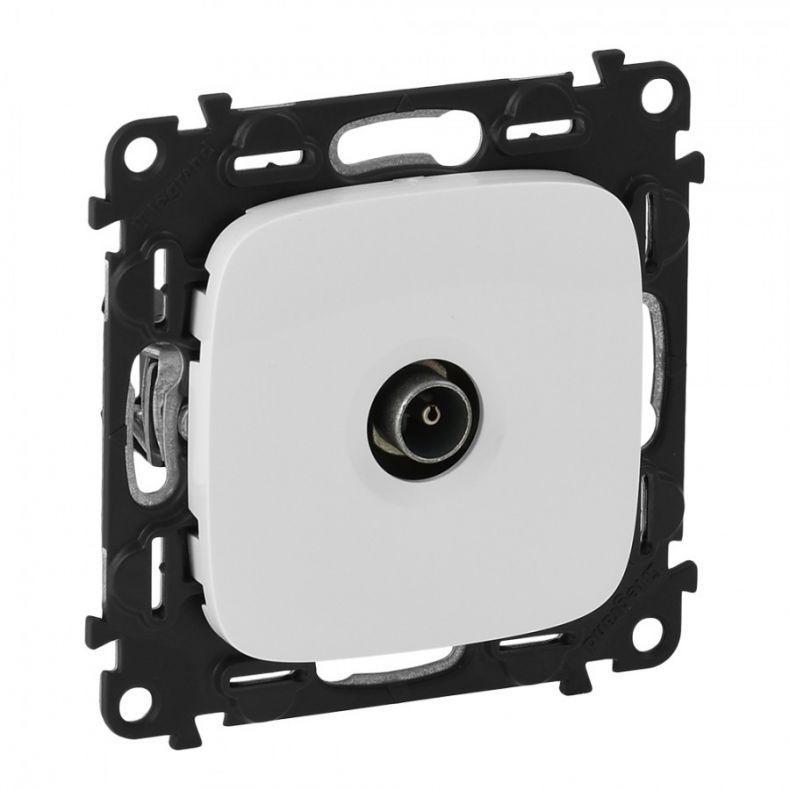

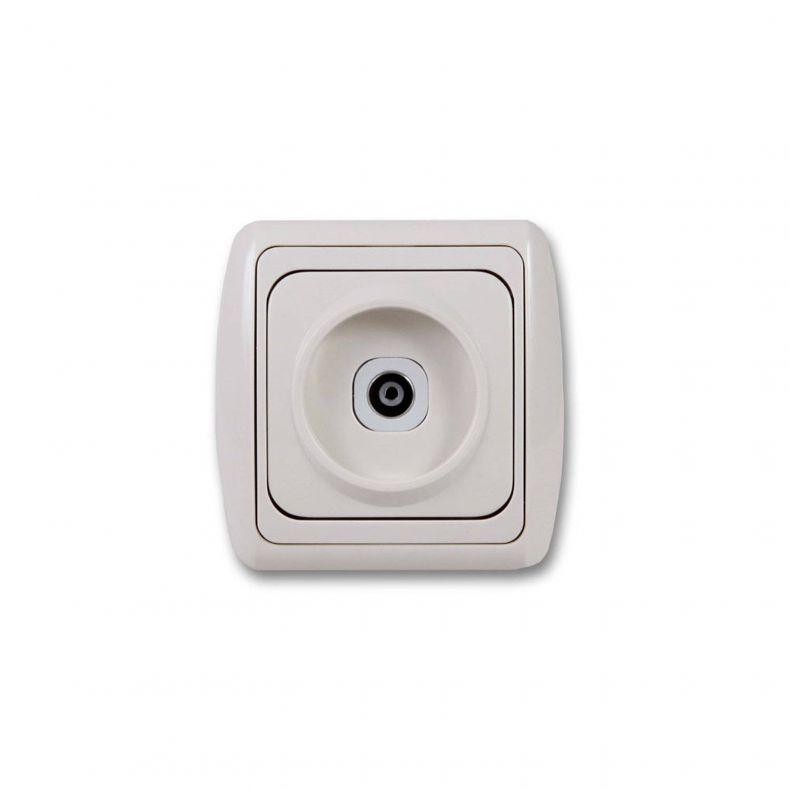

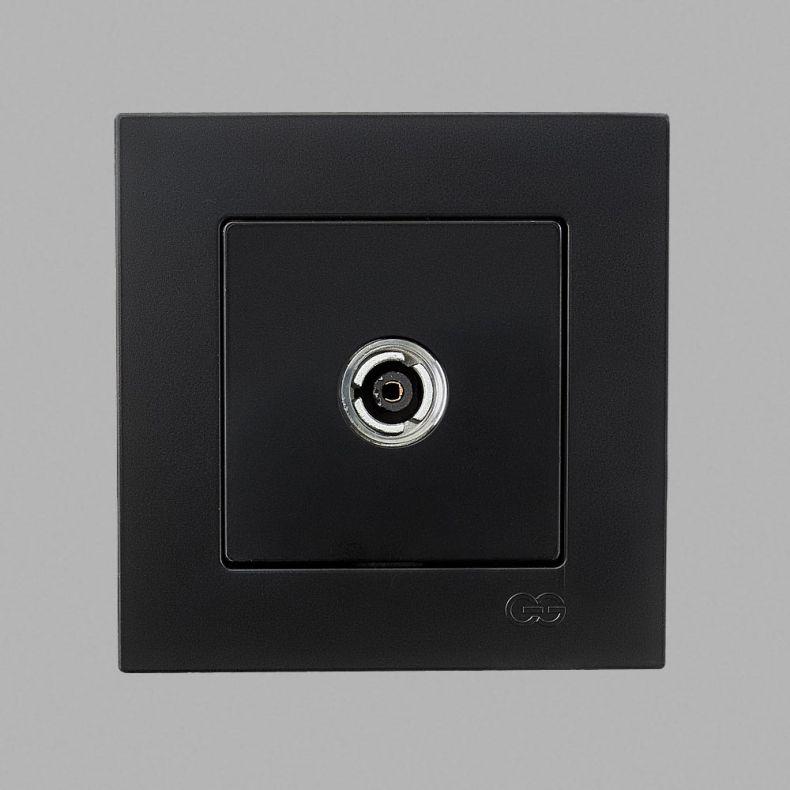

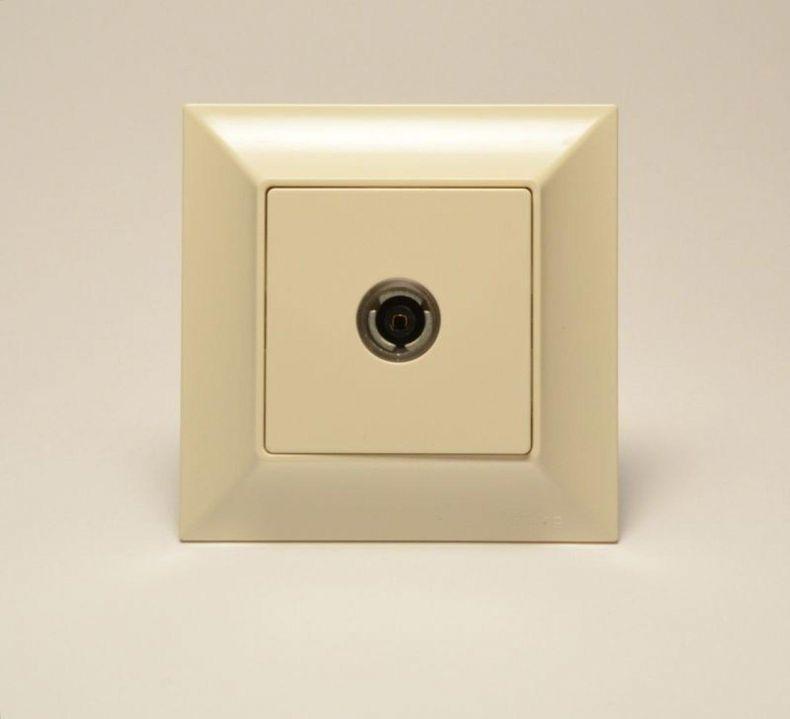

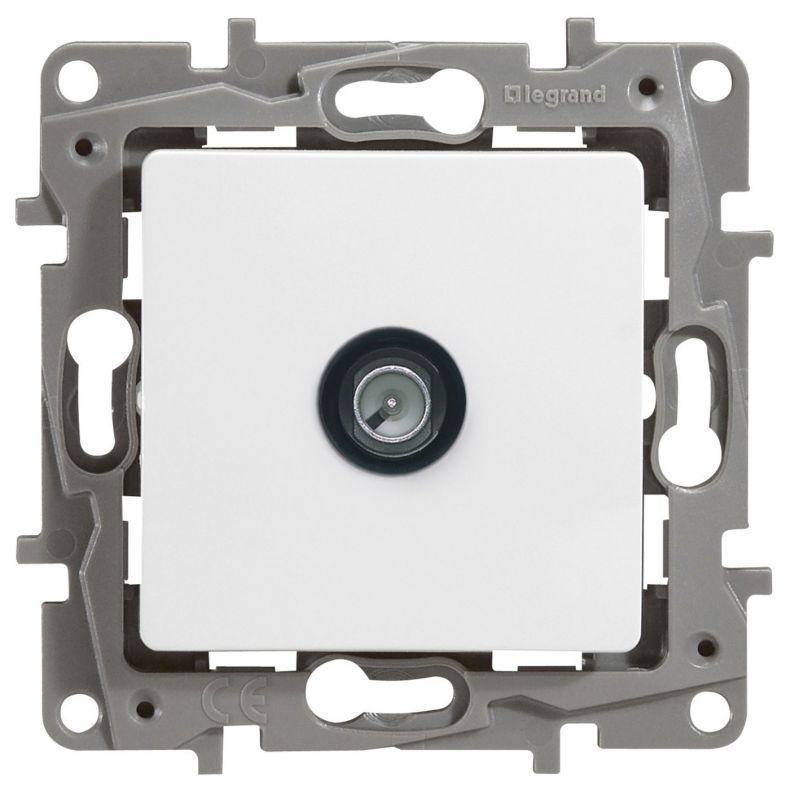

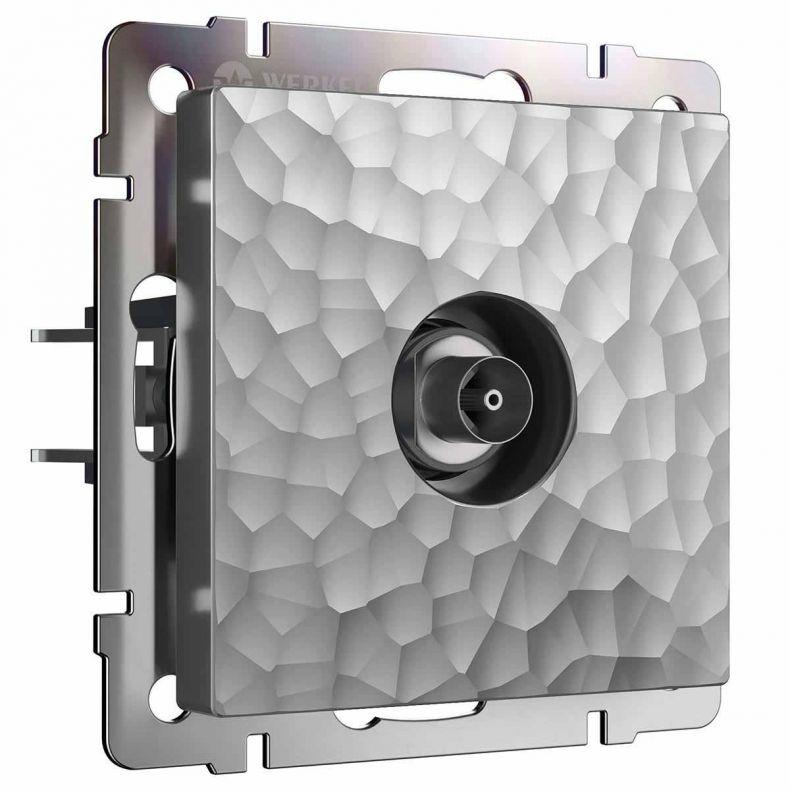

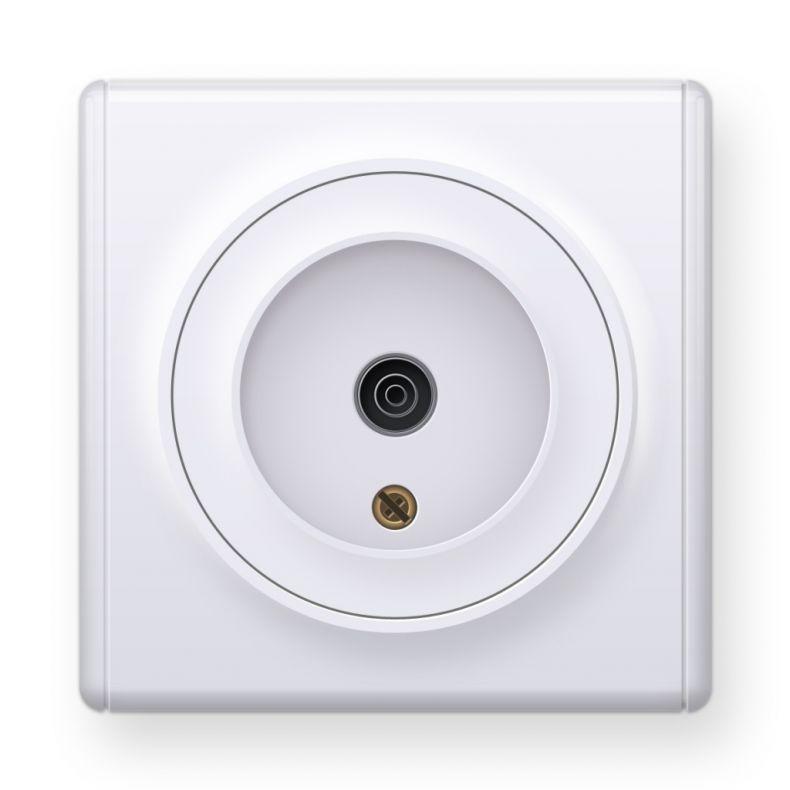

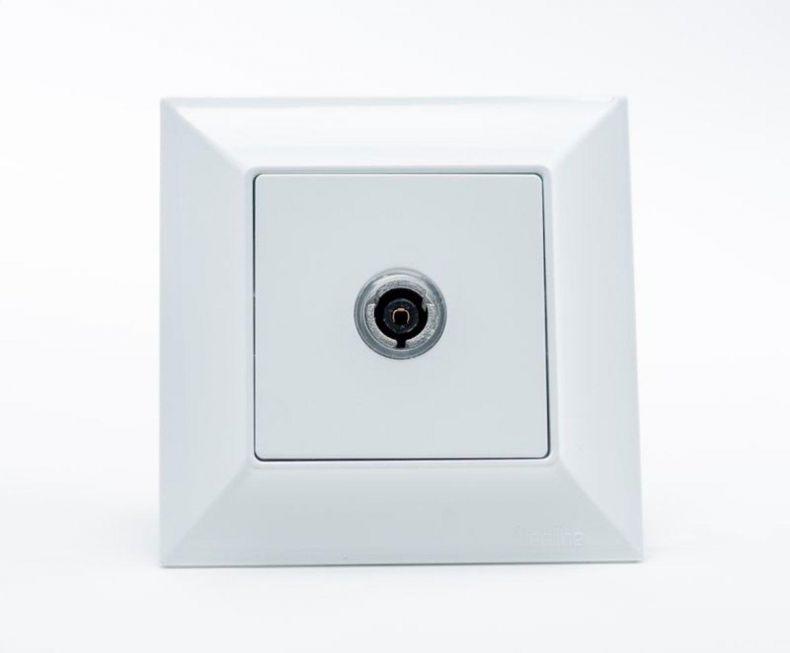

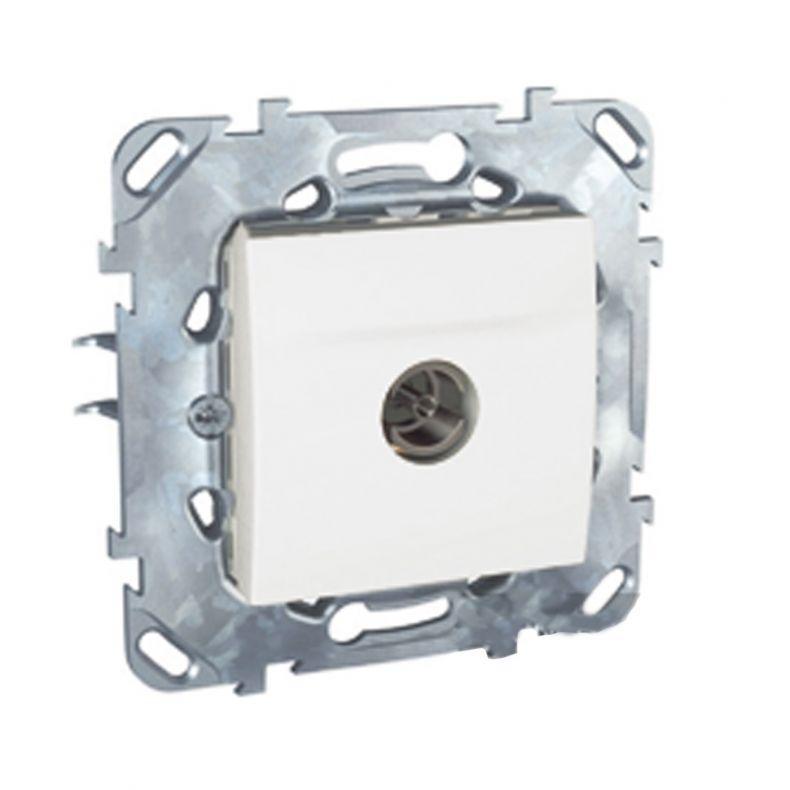

Простые. Их еще называют одиночными. Такие ставят, если в доме будет устанавливаться один телевизор и выходов больше не понадобиться.

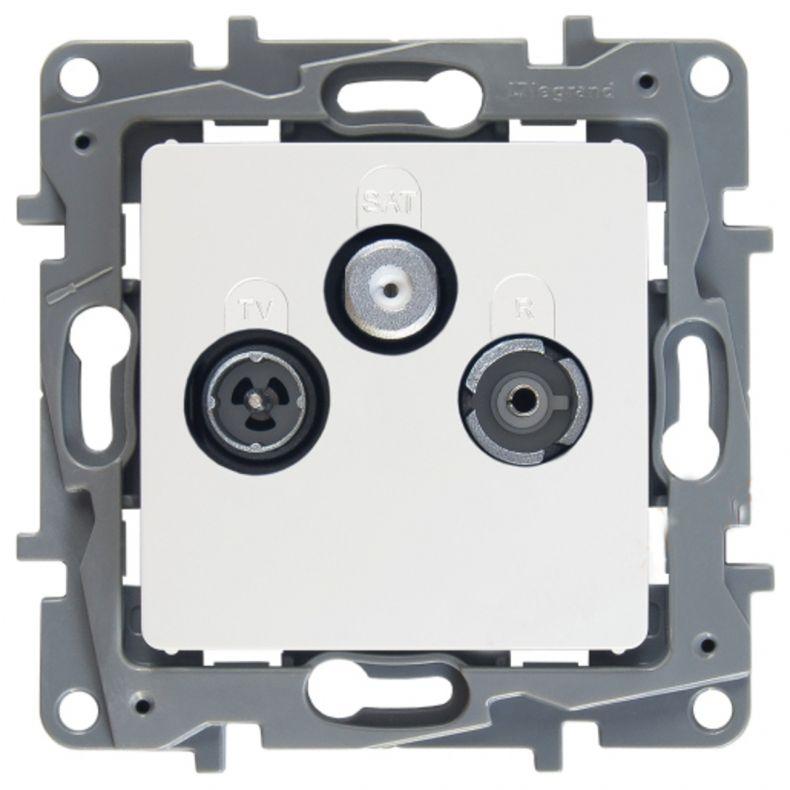

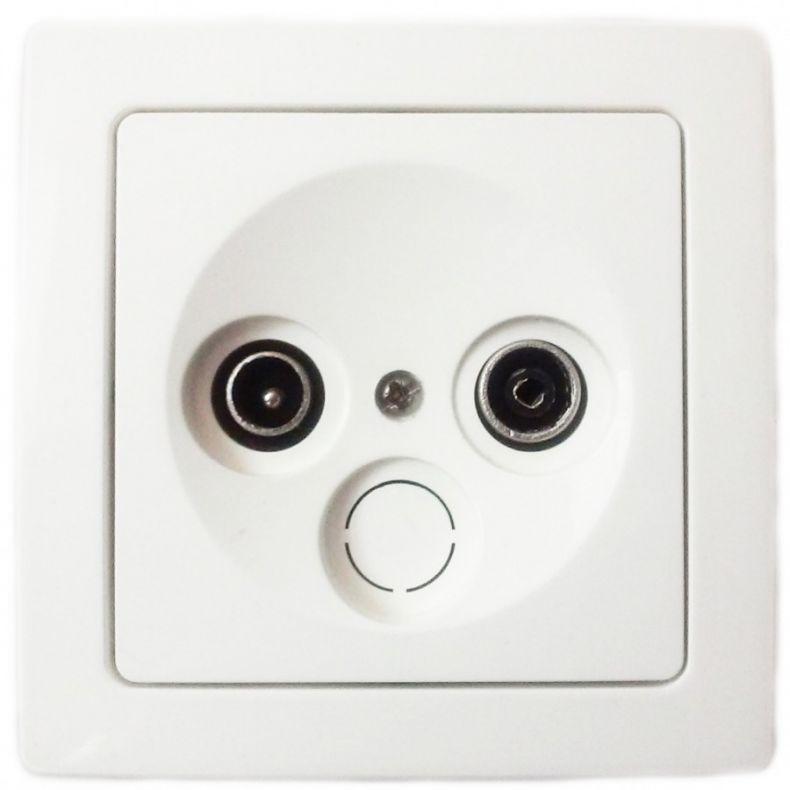

Проходные. Эти розетки устанавливаются в домах с несколькими ТВ-устройствами. Они позволяют подключать сразу несколько розеток. Но все же для хорошего сигнала не стоит их делать больше 3-4 штук.
Оконечные. Такие ставятся последними в цепи из нескольких розеток.

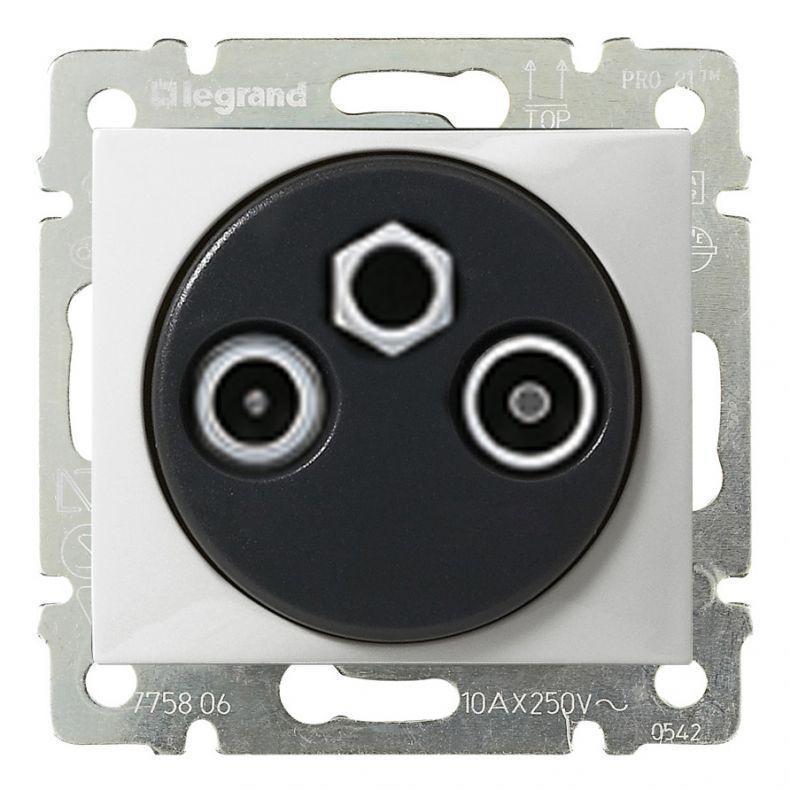

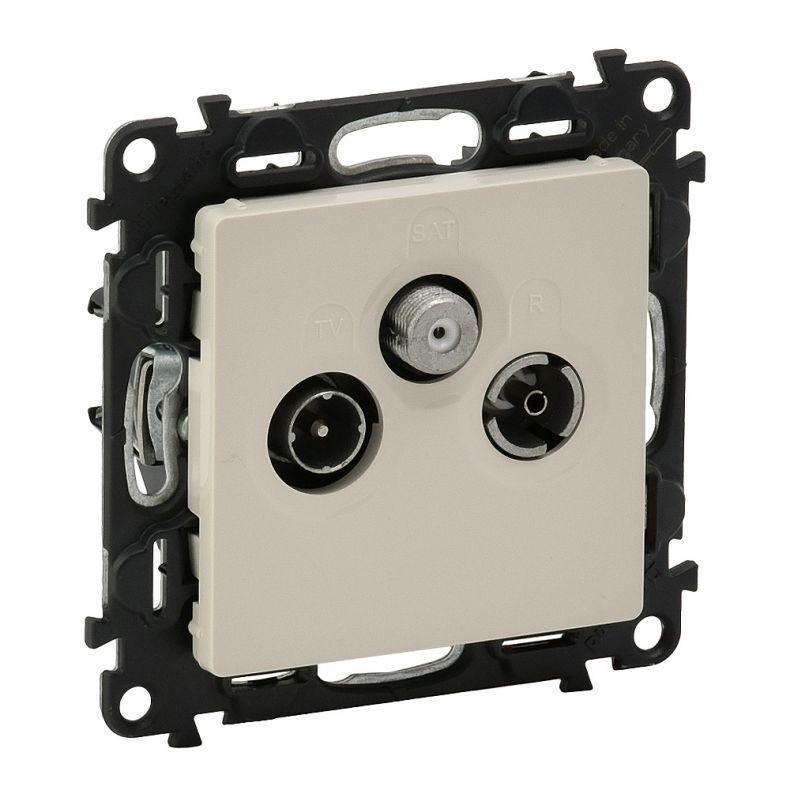

Устанавливаемые ТВ-розетки

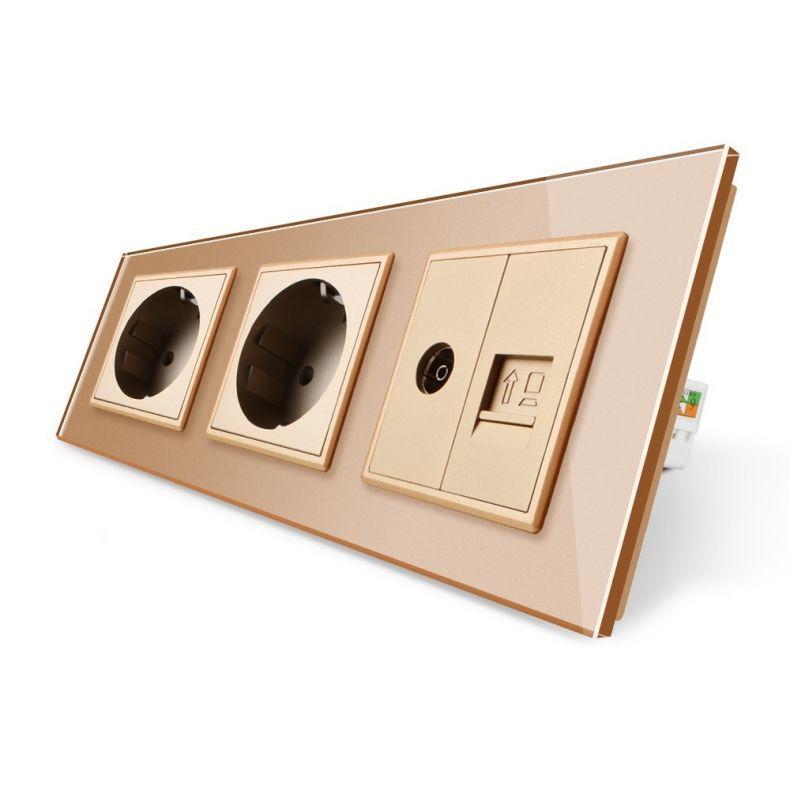

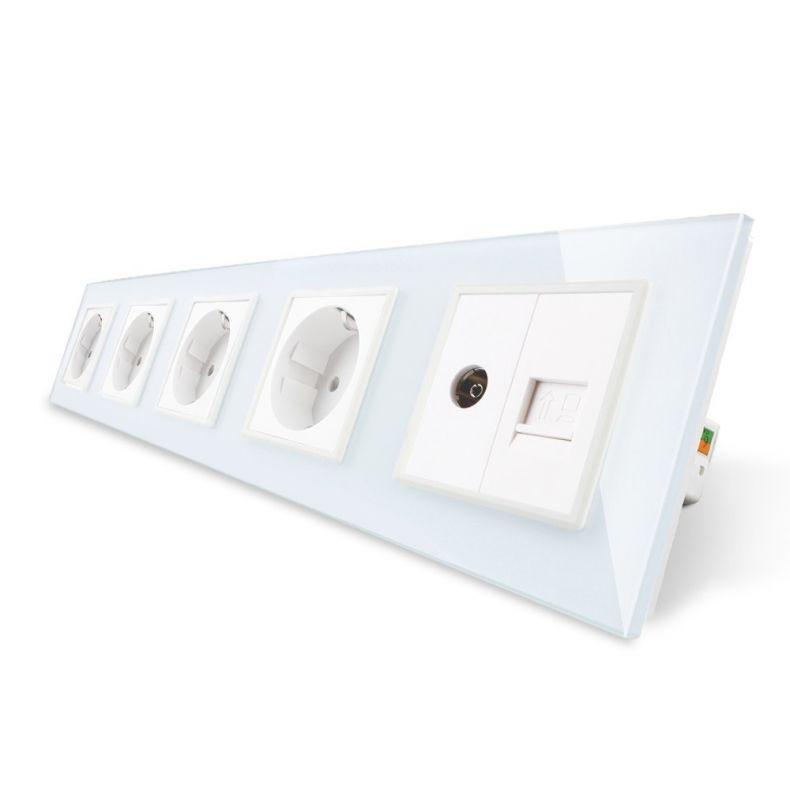

Если в комнате проходит ремонт, то лучше сразу предусмотреть весь набор необходимых розеток в одном корпусе. Это поможет сделать вид более эстетичным.

Так необходимо предусмотреть следующие розетки:

ТВ-розетка для подключения цифровых каналов. Даже если в доме используется приставка, которой не требуется антенный кабель, лучше данную розетку все же предусмотреть. Например, может возникнуть ситуации, когда приставка сломается, у провайдера будут проводиться профилактические или ремонтные работы.
Розетка с разъемом RJ-45. В современных устройствах есть возможность выхода в интернет как по кабелю, так и по сети Wi-Fi. Но по воздуху сигнал не всегда может похвастаться стабильностью, да и роутер может быть установлен далеко. Поэтому подключение телевизора по кабелю будет значительно надежнее.
Минимум две электрических розетки. Даже если кроме телевизора в розетку ничего подключаться не планируется, все равно их лучше предусмотреть две. Не известно, что может произойти в будущем, и такая потребность появиться. В этом случае нужно будет устанавливать отдельную розетку, которая может не вписать к уже установленным, да и потребует дополнительного времени и усилий.

Антенный кабель для ТВ-розетки

Для подключения ТВ-розетки используется особый кабель. Он представляет собой черный или белый упругий провод. Его основные части:

Жила. Сделана медной и служит для передачи телевизионного сигнала.
Экран. Служит для защит сигнала от различных помех.
Изоляционный слой. Служит для изоляции жилы от экрана.
Оплетка. Защищает целостность кабеля.

Стоит заметить, что при повреждении какой-то из частей кабеля он работать не будет. Поэтому при покупке нужно внимательно его осмотреть на выявление всех недостатков. В процессе эксплуатации или транспортировки не допускать перегибов, которые могут повредить внутренности кабеля.

Подключение ТВ-розетки (пошагово)

Существует несколько способов подключения ТВ-розеток.

Звезда

От щитка или антенны телевизионный кабель заходит в квартиру. Раньше его сразу же вели к телевизору. Но сейчас в каждой комнате может стоять отдельный. И к ним также нужен свой отдельный кабель.

Поэтому необходимо разбить его. Для этого применяются сплиттеры. В это устройство заходит кабель от антенны, а из него уже выходит несколько на телевизоры.

Такое параллельное соединение очень хорошо передает сигнал и меньше получается помех. Но все же не рекомендуется использовать более 3-4 устройство от одного сплиттера.
Хотя в магазинах можно найти более совершенное устройство с наличием усилителя, который помогает не терять качество поступающего сигнала. Главным преимуществом такой схемы будет наличие сигнала на других устройствах при повреждении одного из кабелей.

На конце необходимо поставить простую или оконечную розетку. Последний вариант будет предпочтительнее, так как в нем присутствует сопротивления для уравновешивания сигнала на разных устройствах.

Шлейф

В данный момент такое соединение практически не используется. Да и не поддерживается современными технологиями. Его можно использовать только для аналогового телевидения.

Суть подключения заключается в последовательном соединение проходных розеток. Они отличаются от других наличием фильтра, который убирает посторонние сигналы.

Но прежде, чем приступать к установке дополнительных ТВ-розеток, необходимо прочитать в договоре о возможности. Если провайдер установил запрет, то установка дополнительного оборудования может повлечь за собой санкции.

Расположение ТВ-розетки

Самым лучшим вариантом расположения розеток будет являться их установка за панелью телевизора. Именно таким образом можно полностью скрыть висящие провода. А в этом большой плюс для внесения эстетичности в общий интерьер комнаты.

Обычно телевизоры весят на уровне глаз. То есть и розетки стоит разместить на высоте примерно 130 см (плюс/минус 10 см). Но это бывает не всегда и каждый вариант будет индивидуален. Например, на кухне телевизоры принято весить на большей высоте.

Подключение ТВ-розетки

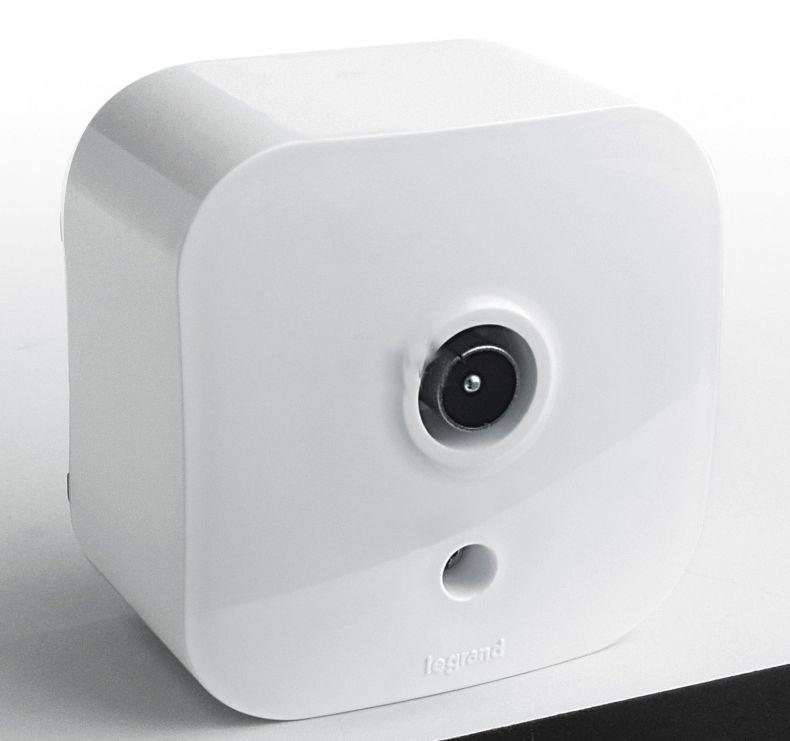

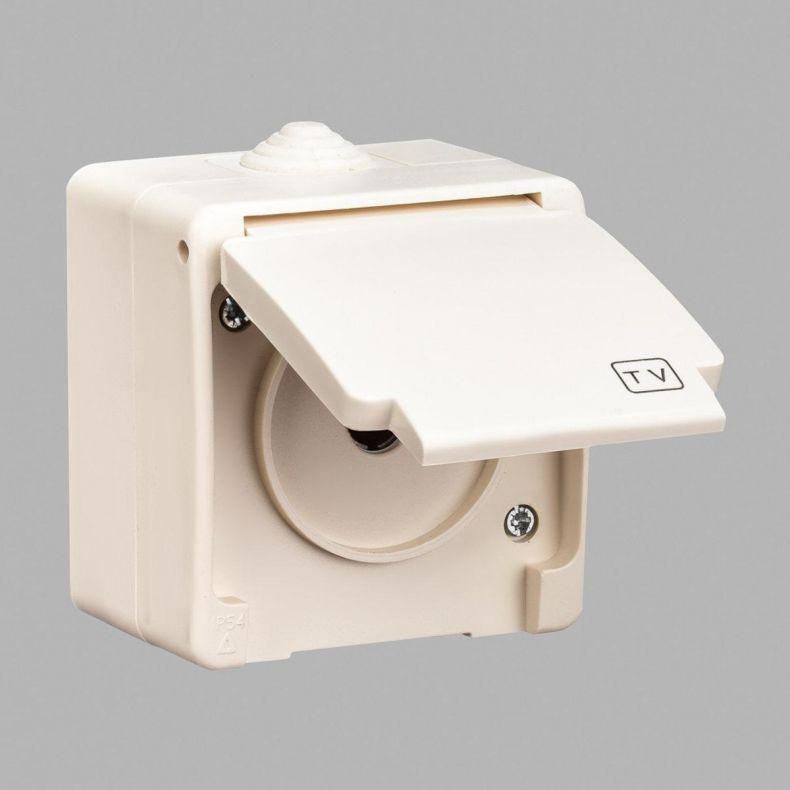

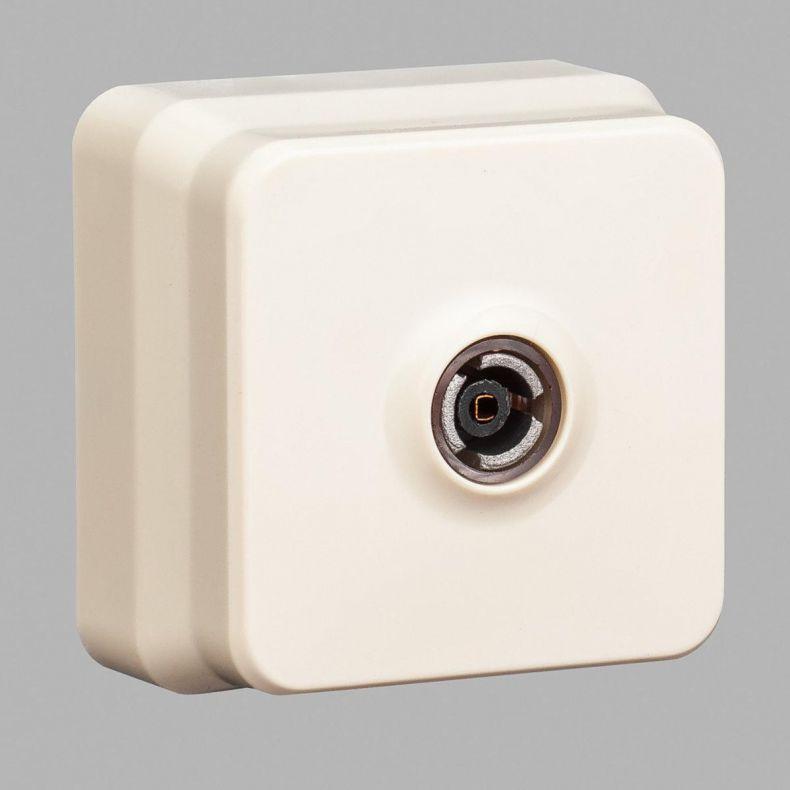

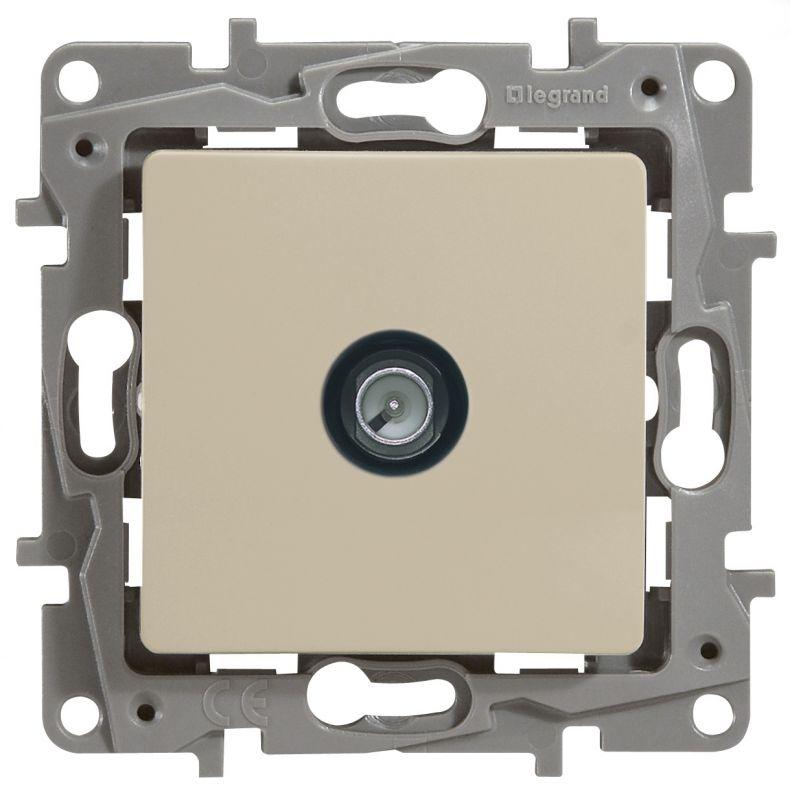

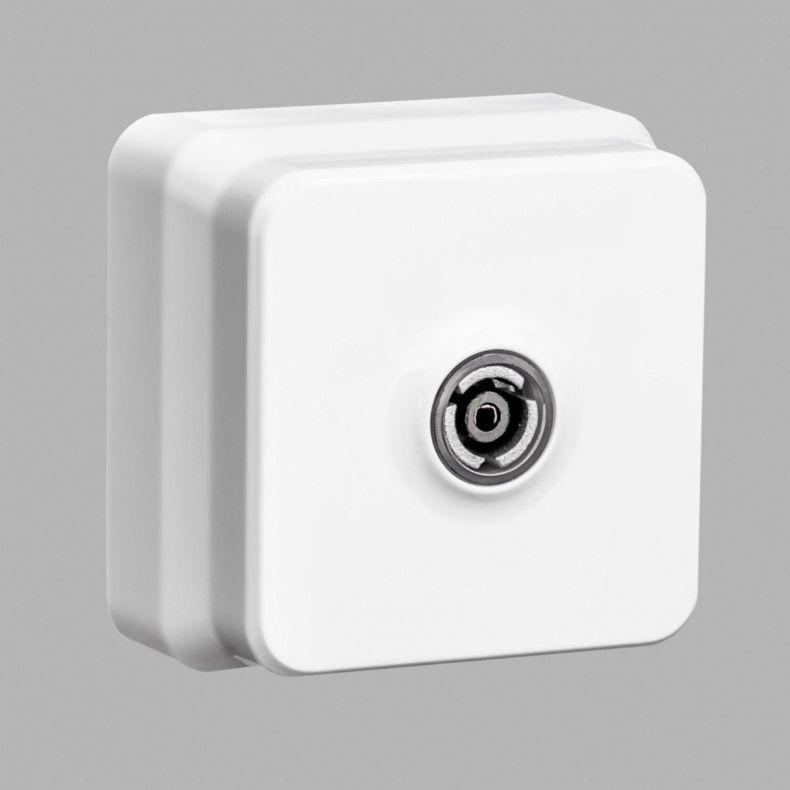

Для начала нужно определиться, каким способом будет выполнена прокладка кабеля. Закрытым – внутри стены, или открытым – по стенам в кабель-канале. От этого же будет зависеть и выбор розетки: внутренняя или внешняя.

Но при этом рекомендуется не прокладывать антенный кабель рядом с электрическим. Необходимо выдержать расстояние между ними хотя бы 3 см. И хотя современные телевизоры отсекают посторонние шумы от ТВ-сигнала, но лучше все-таки последовать этой рекомендации.

Для подсоединения ТВ-розетки нужно сделать следующее:

Просверлить в стене отверстие для установки подрозетника.
Вставить подрозетник в отверстие и высунуть из него кабель на расстояние в 15 см.
Кабель необходимо очистить. Медная жила должна выходить из изоляции на 6 мм, экранирующая жила на расстоянии в 12 мм.
Разобрать ТВ-розетку и вставить кабель по указанной на нем стрелке.
Фиксируется кабель с помощью винта, который прижимает его к розетке.
До окончания сборки розетки нужно проверить все соединения тестером. Это поможет избежать короткого замыкания.
Собрать розетку. При этом стоит избегать сильного перегиба кабеля, чтобы не повредить его.

Последовательно ТВ-розетки устанавливаются немного по-другому. Схема подключения будет отличаться лишь тем, что из каждой проходной розетки будет выходить кабель для подключения следующей. Последней будет установка оконечной.

Подключение цифрового ТВ

Для подключения цифрового телевидения используется только подключение типа «звезда». На последовательном соединении работать ТВ-устройство не будет.
