Как правильно паять паяльником: пошаговая инструкция от опытного пайщика, как научиться пайке проводов с нуля в домашних условиях

Пайка представляет собой способ соединения металлических изделий, при условии плавления металла в месте соединения. Металл в расплавленном виде обладает низкой температурой плавления, в отличие от соединяемых деталей, это предотвращает их расплавление.

Пайка – это всем известный вариант соединения проводов в схеме, металлических изделий и прочих элементов. Применяется в работе с электронными и радиотехническими приборами.

Несмотря на давность применения, не теряет своей уникальности по сей день. Информация о том, сто представляет собой процесс пайки, и как правильно пользоваться паяльником содержится в статье.

Принцип пайки

При взаимодействии с высокими температурами расплавляется и растекается металл по поверхности. Так, соединяя два проводка при помощи пайки они обволакиваются припайным слоем и после застывания металла становятся неподвижными.

Рассматривая пайку металла, главным условием будет прочность механического соединения, а также электрическая проводимость. Важно, чтобы между двумя элементами наблюдалась хорошая адгезия, тогда и проводимость электричества будет качественной.

Стоит отметить, что припой обладает более высоким удельным сопротивлением, нежели алюминий, а значит укрывистость должна быть высокой, а слой тонким.

Пайка медных проводов

Для того чтобы осуществить процесс пайки, необходимо соблюдать несколько условий:

• Соблюдать чистоту элементов в месте пайки, поскольку наличие мельчайшего загрязнения сделает сцепляемость невозможным.
• Температура плавления металла должна быть ниже задействованных деталей. На первый взгляд, это и так понятно, но не стоит исключать наличие припоев с температурой выше, чем, например, у алюминия.
• Недостаточное различие в температурах плавления, а также усадка сплавляемого элемента помешает правильному формированию кристаллической решётки припоя.

Пайка интересный, но сложный процесс со множеством нюансов. Чтобы глубже изучить процесс пайки можно тренироваться на соединении проводков в микросхеме в домашних условиях, разумеется, соблюдая все правила безопасности.

После применения паяльника на практике, новичок будет чувствовать себя увереннее. Но прежде чем переходить к работе, следует изучить каждый этап этого дела.

Этапы пайки

Суть паяльного процесса заключается в соединение проводников из металла при участии легкоплавкого сплава. За счет этого они будут прочнее удерживаться и лучше проводить электричество.

Чтобы осуществить этот процесс, потребуется выполнить ряд следующих действий:

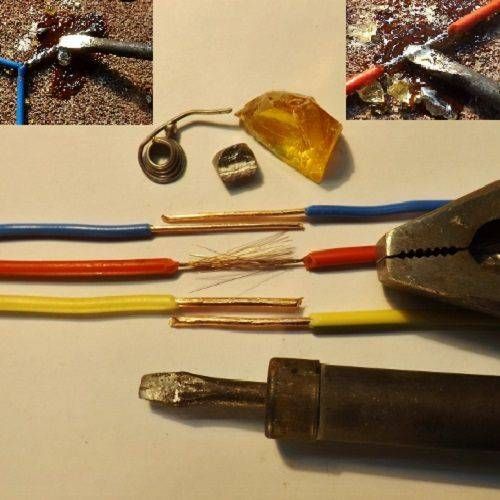

1. Снять изоляцию с концов провода соединяемых между собой.
2. Вручную, тщательно зачистить поверхность металла от загрязнений и пленок.
3. Провести термообработку с флюсом, заделать концы тонким слоем.
4. Нагреть припой и нанести его на место пайки.
5. Убрать диэлектрический слой провода, который может состоять из лака, ткани и другого подобного материала.

Очистить поверхность от слоя можно при помощи хорошо заточенного ножа. Провода, которые покрыты слоем лака, нужно обработать пламенем.

Чтобы выполнить работу на профессиональном уровне, следует использовать специальные клещи, предназначенные для снятия изоляции с концов провода. После этого, важно обратить внимание на состояние поверхности из металла: чистоту, отсутствие порезов, других деформаций и повреждений.

Только идеально чистая и ровная металлическая поверхность способны гарантировать надежную сцепляемость элементов при пайке. Поэтому кроме механической очистке применяют очистку химическими растворами такими как спирт, растворители, ФЭС.

Для окончательной зачистки поверхности проводника используют термо обработку флюсом при помощи залуженного наконечника паяльника.

Лужения жилы провода твердой канифолью

1. Паяльник прогреть до температуры от 180 до 240 градусов.
2. Чтобы понять, что жало хорошо нагрелось, нужно коснуться им твердой канифоли. Если образовался пар, то жало хорошо прогрелось.
3. Подготовленный чистый проводник уложить на канифоль и прикоснуться к нему наконечником паяльника.
4. При этом нужно вращать провод для того чтобы расплавленный флюс равномерно покрывал поверхность.

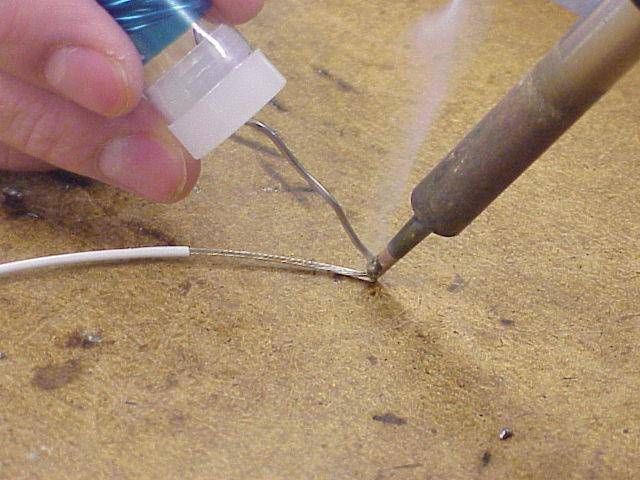

5. Прикоснуться жалом паяльника к припою, расплавить его и нанести на обработанный канифолью провод.
6. Раствор жидкой канифоли нанести кисточкой на рабочую поверхность.

Нанесение жидкого флюса

1. Канифоль в желеобразном виде выдавить из шприца.
2. Обработанный проводник прогреть разогретым наконечником паяльника с капелькой припоя, распределяя его по всей контактной поверхности.
3. Приступить к пайке, но только после полного и тщательного зачисления контактных площадок.
4. Соединить между собой концы. На них наложить разогретым паяльником кусочек припоя.
5. Позволить ему распределиться по поверхности площадки.
6. Убрать жало, и позволить деталям застыть.

Понять, что металл застыл поможет его незначительное потемнение.

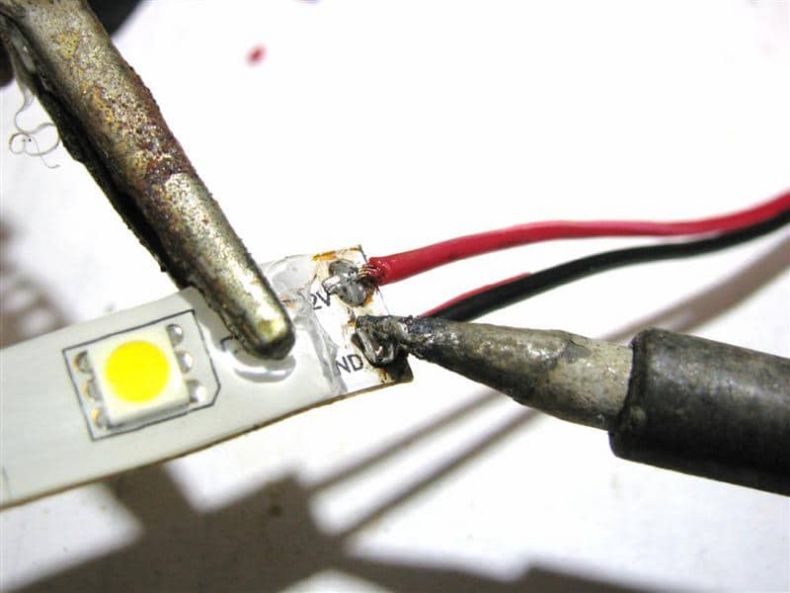

Как научиться паять платы

Любой вид пайки предусматривает некую последовательность действий, а именно:

1. Подготовка. Перед тем как приступать к работе, следует тщательно зачистить поверхность мыльным раствором и салфеткой.
2. Разместить спаиваемые детали.
3. Жало паяльника прислонить на пару секунд к элементам схемы.
4. Нанести припой, продолжать до тех пор, пока не появится небольшое возвышение.
5. Убрать излишки. Делать это нужно после застывания припоя, в противном случае можно нарушить соединение.

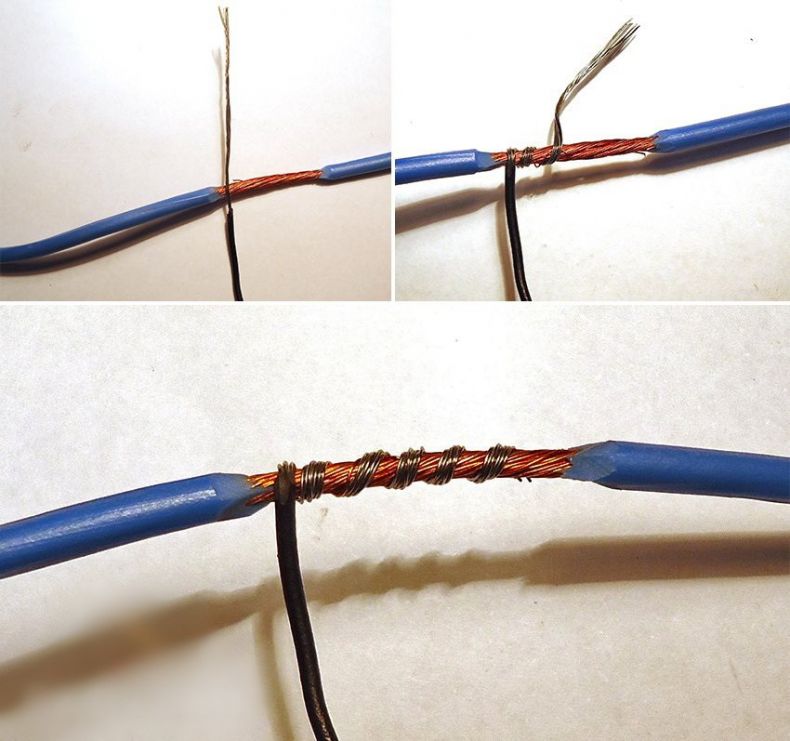

Внимание! Придать повышенную прочность соединению помогает дополнительное скручивание проводов. Чтобы обеспечить надежную фиксацию соединяемых деталей, применяют приспособление «третья рука».

И ещё, рынок предлагает использование трубчатого припоя, внутрь которого вмонтирован флюс. Как правило, это и есть канифоль. Такая комбинация значительно упрощает работу: сокращается количество промежуточных операций, благодаря одновременной подачи обоих компонентов.

Потренировавшись на пайке медных проводов и микросхем, приобретя навыки использования паяльника на проводах, можно переходить к освоению более сложных операций с использованием припоев и других металлов.

Хороший результат пайки: признаки

1. Отсутствие излишков припоя.
2. Яркий блеск полученного поверхностного слоя.
3. Целостность слоя изоляции, отсутствие следов оплавления.
4. Прочность контрольного механического усилия.

Теория, безусловно, помогает в обучении, но только на практике суть пайки становится очевидной. Новички могут пробовать паять и демонтировать проводки на любой монтажной плате. После того как появится практический навык можно с уверенностью переходить к настоящей пайке деталей.
