Как выбрать фазометр: электродинамический, электромеханический, цифровой. Сферы применения и популярные модели 2022 года

Фазометром принято называть прибор, который занимается измерением уровня колебания фаз в зависимости от двух электрических колебаний при постоянных частотах.

Говоря простым языком, прибор измеряет сдвиг фаз. Помимо этого, благодаря данному устройству можно найти угол в цепи из 3-х фаз.

Классификация

Существует несколько признаков, по которым классифицируют фазометры:

Конструкция. Которая, в свою очередь, делится на цифровую и аналоговую. Цифровая конструкция более современная и дает более наглядный результат. К ней относят электронные фазометры, которые показывают более полную картину. Благодаря им можно сразу получить информацию о знаки и величине угла сдвига фаз.

Количество фаз. Исходя из этого вида классификации, устройство может быть:

  • Однофазным (все подвижные рамки находятся относительно друг друга под углом в девяносто градусов, а угол сдвига определяется в однофазной цепи);
  • Трехфазным (все подвижные рамки относительно друг друга расположены под углом в шестьдесят градусов, а угол сдвига определяется в трехфазной цепи).

Как использовать прибор

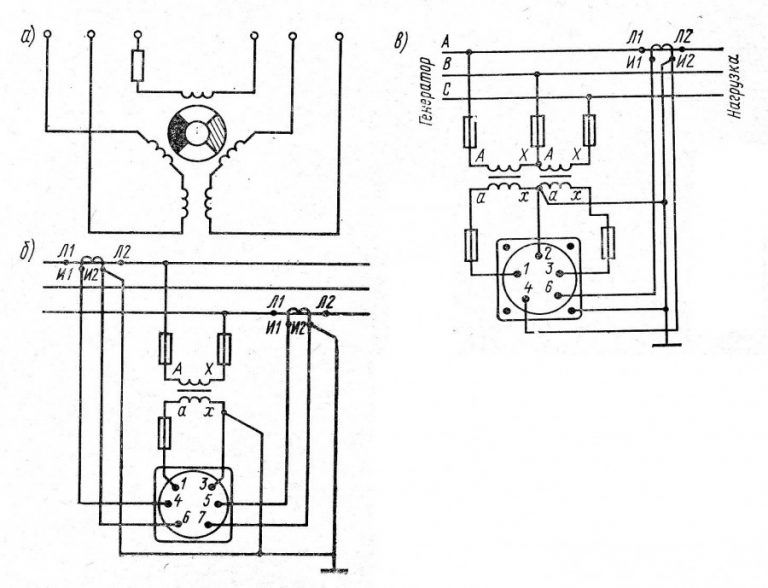

  1. Первым делом устройство подключается к необходимой цепи с дальнейшим установлением её соединения с цепью электрического напряжения. Помимо этого, нужно установить подключение к измеряемой прибором сети.
  2. Следом идет пара нюансов, на которые следует обратить внимание. А именно — число фаз. Итак, подключение следует устанавливать на каждую фазу, если ваша линия имеет три фазы. Измерение тока осуществляется путем присоединения устройства к каждой обмотке транспортера.

Предназначение фазометра

Главная цель данного устройства заключается в измерении угла между током и напряжением в конкретной точке сети. Основным значением на приборе является величина косинуса угла.

  • Сам же диапазон сдвига не очень велик и находится в пределах от -0,5 до 0,5. При этом единица является центральным значением. Данного значения можно добиться только в случае полного совпадения тока с напряжением.
  • Изменение напряжения может происходить в момент, когда сопротивление столкнется с индукцией. Тогда стрелка на приборе будет отклоняться в правую сторону. Если же в сети происходит доминирование емкости, то стрелка будет отклоняться влево.

На основании вышесказанного можно рассчитать образовавшееся отклонение разности уровня тока и напряжения.

Как выбрать фазометр

В первую очередь необходимо ответить на ряд вопросов: Для чего будет применяться устройство? Как Вы собираетесь его использовать?

Прибор нужен только для простого определения уровня колебаний сдвига фаз для стандартной электросети в обычных условиях? Или же для определения и проведения более сложных расчётов для большого диапазона значений с дальнейшим проектированием систем электроснабжения?

  1. Если Вы покупаете устройство для себя или для простых стандартных электросетей, то будет достаточно приобрести недорогой аналоговый фазометр (электродинамический или электромеханический).
  2. Если же прибор нужен для проведения более сложных измерений, то лучше приобрести цифровой фазометр (электрический). Который предоставит Вам более наглядную картину измерений и отчасти упростит Вам задачу.
  3. Не стоит забывать и о финансовой составляющей. Разумеется, она также напрямую зависит от первого пункта. То есть сначала Вы определяетесь с целью покупки прибора и в зависимости от этого ориентируетесь на цену.
  4. Можно приобрести недорогой многофункциональный прибор с нужным классом точности. Или же можно купить устройство с программным обеспечением, включающим в себя необходимые приложения. Такое многопроцессорное устройство будет стоить значительно дороже.

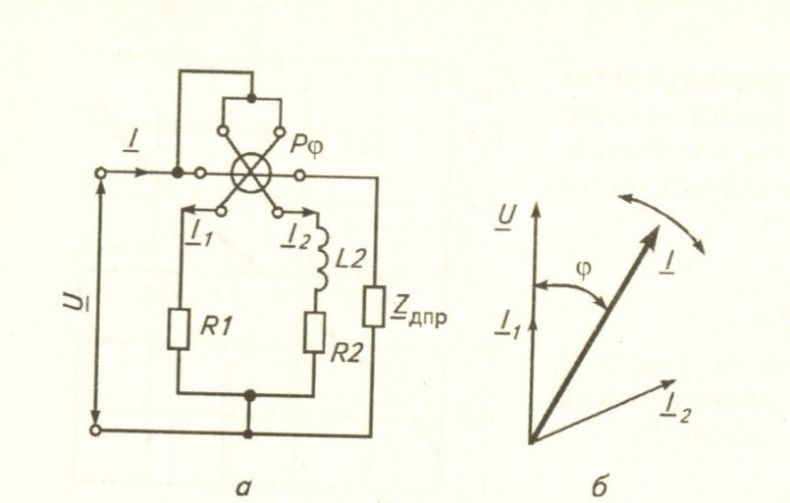

Электродинамический (электромагнитный) фазометр

Этот прибор отличается более простой конструкцией и позволяет измерить сдвиг фаз, используя логарифмическое направление.

  • В данном приборе все подвижные рамки находятся под углом 60 градусов в отношении друг друга.
  • Именно в нем сдвиг фаз тока осуществим только в цепях этих рамок.
  • При этом происходит проворачивание подвижного компонента на ту величину угла, которая равна углу сдвига фазы.
  • Результат можно зафиксировать на экране прибора по линейной шкале.

Из минусов данного вида фазометров можно выделить высокую мощность потребления энергии от источника и зависимость полученных результатов от частоты.

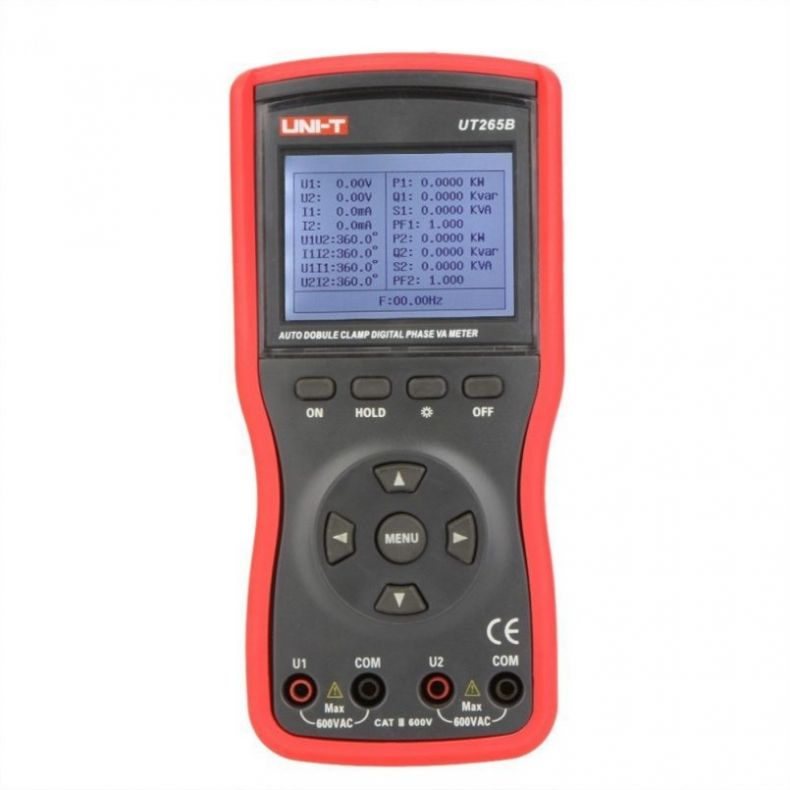

Цифровой фазометр

Как отмечалось выше, данный вид фазометра отличается более высокой точностью и удобством в использовании. Например, существует компенсационный цифровой фазометр, который проводит очень точные измерения, даже несмотря на ручное применение.

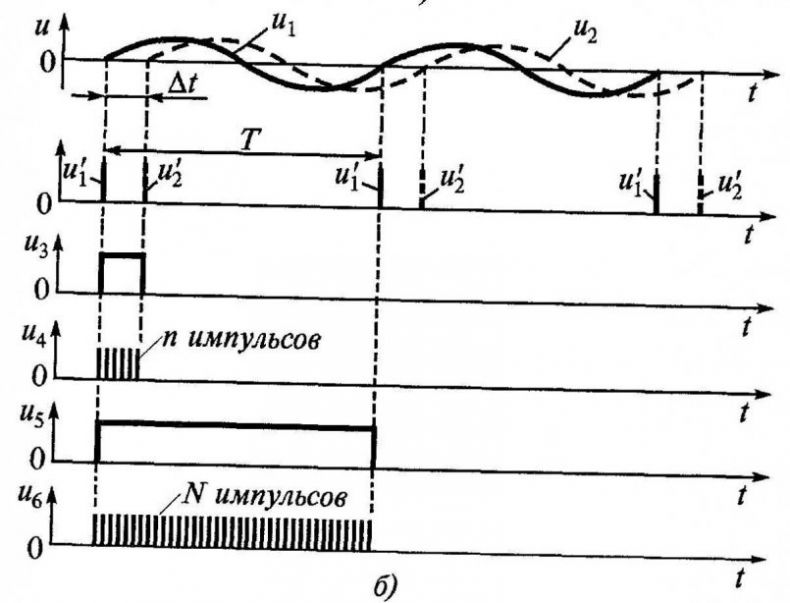

Современные приборы использую принцип дискретного счета. Сначала сдвиг фаз преобразуется в сигнал определенной продолжительности. А затем дискретный счет меняет длину его импульса.

Из плюсов стоит отметить более низкую погрешность прибора. Отсюда и высокая точность в сравнении с аналоговыми фазометрами. К недостаткам можно отнести разве что цену. Она выше, чем у других фазометров.

Инструкция по использованию фазометра

Помочь разобраться в эксплуатации прибора поможет инструкция по применению, которая по умолчанию идет в комплекте с самим устройством.

На самом деле в использовании нет ничего сложного. Особенно для знающего человека.

  • Во-первых, не стоит пренебрегать инструкцией. Даже если Вам кажется, что ничего сложного нет. Не стоит забывать, что каждый прибор индивидуален и может несколько отличаться от других аналогичных устройств. Поэтому нужно прочесть инструкцию. Это не займет много времени, зато Вы будете в курсе всех нюансов и правил работы устройства.
  • Во-вторых, необходимо установить стрелку на отметке 0. Сделать это можно с помощью корректора. Затем следует убедиться в несработанности кнопок.
  • В-третьих, к нужным разъемам, на входе, необходимо подключить пробники.
  • В-четвертых, нужно нажать клавишу подачи питания на прибор. Во время процесса следите за индикатором, который должен загореться.
  • В-пятых, если Вы хотите добиться наилучших результатов измерения, то нужно дать устройству прогреться до нужной температуры. Время ожидания составит примерно десять или пятнадцать минут.
  • В-шестых, на входе необходимо найти напряжение. После этого провести установку того частотного диапазона, который соответствует выбору внешнего напряжения. Для этого нужно нажать «>0<�» пары каналов и «+». Далее в четырёх полюсный вход нужно подключить пробники для каналов. Затем следует установить переключатель границ на отметке «20». Используя регулятор, нужно поставить измерительную стрелку в «0» позицию.

Прибор готов к работе!
