Марки медных проводов и кабелей для электропроводки: типы, виды маркировок с расшифровкой обозначения и расчётом сечения кабеля

На витринах магазинов располагаются десятки тысяч названий отличающихся кабелей и проводов. Некоторые из них произведены согласно стандартизации ГОСТа, а другие представляются заграничными аналогами. Из имеющегося многоликого разнообразия существует множество предметов из меди.

О них будет сейчас рассказано. Для избегания путаницы в терминах, первым делом проясним, чем являются медный кабель и провод.

Базовые понятия о медных проводах

Если взять провод, то под ним подразумевается одинокая или многожильная структура, она бывает оголённой (не имеет изоляции) либо в пластмассовой или резиновой оплётке.

Некоторые примеры задействования проводков: намотки на движке, компоненты радиоаппаратуры, а также ЛЭП. Кабель представляет собой сборку единой и больше изолированных жил, находящихся под одной оболочкой. Для защищённости от вреда, сверху устанавливается броня.

Преимущества медных проводников

Именно медь предпочитают брать в виде заготовок для производства кабельного ассортимента. Проводя параллель с алюминием, она содержит следующие преимущества:

  • сопротивляемость медных проводков пониже, чем у алюминиевых видов. Это даёт возможность понизить потери при нагреве и применить меньший d: сечения;
  • пластичность – проволока из меди весьма гибкая – это делает легче ход прокладывания и предупреждает ломание;
  • прекрасная устойчивость коррозии. Смена сетей электрики целиком – проводится после 30-35 лет использования.

Виды изоляции медного провода

Изоляционная оболочка проводов из меди, призвана защитить человека от поражения током. Также она предотвращает замыкание между жилами. К сырью существуют определённые требования по необходимой температуре, напряжению, ультрафиолету, механическим характеристикам. Часто используется:

  • полиэтилен – имеет прекрасные диэлектрические свойства, но не обладает хорошей гибкостью, присущей резине или пластику;
  • ПВХ – ему свойственна невысокая цена, стойкость к износу, средняя химическая устойчивость. Недостаток: выход вредоносных газов, если сильно нагревается;
  • карболит – ему присуща термическая стойкость в соединении с необходимой пластичностью;
  • резина – её отличает хорошая гибкость и устойчивость к минусовым значениям.

Расчёт сечения медного провода

Диаметр проводов из меди – это квадратура, что вмещает жила в торце. Данное значение сказывается на долго оказываемой нагрузке, токовой силе. Наиболее простецкий метод высчитать сечение – взять параметры из таблиц, где учтены среда использования и самый большой ток.

Здесь понадобится ещё 2 параметра: общая интенсивность пользователей в кВт или Вт и В – напряжение. Упомянутый первым описывается в тех паспортах или на оболочке агрегатов, а другой для квартир города – равен 220 В. Потом в специализированных таблицах усматриваются вышедшие показатели мощности и определяется d: проводника.

Следует принять во внимание, что вычисления должны включать малый запас, касаемый диаметра. Потому что при подсоединении дополнительной техники увеличится и нагрузка.

Марки медных проводов

Проставленные на проводах марки имеют предписания о сырьевом выполнении. Когда в записи нет обозначения А, то это свидетельствует, что это из меди. Наиболее распространёнными марками выступают: ПВ-1 1,5; ПВ-1 2,5; ПВ-1 4; ПВ-1 6; ПВ-1 10; ПВ-1 16; ПВ-1 25; ПВ-1 35; ПВ-1 50; ПВ-1 70; ПВ-1 95; ПВ-1 120.

Значение маркирования проводов

При укладке электропроводки или протягивании линий, нужно верно подобрать провода, так как при неправильном выборе может произойти перегревание, замыкание и даже пожар.

Чтоб самим подобрать изделие, важно уметь понимать маркирование. В дальнейшем повествовании будет расшифровано обозначение проводов с кабелями.

Условие того, что всякая кабельная продукция должна иметь маркировку – требует ГОСТ 18690-2012. Это делает попроще выбор изделий. За счёт этого показателя можно узнать:

  • состав изоляционного слоя. Чаще всего применяется ПВХ сырьё;
  • состав провода и количество жил. По большей части проводники изготавливаются из меди, бывают с одной или многими жилами;
  • в маркировании прописывается квадратура сечения проводов, за счёт неё возможно узнать внутреннее сопротивление.

Разъяснение маркирования проводов

Главное различие между электрическими кабелями:

  • А – жила выработана из сплавленного алюминия. Когда данной буквы в наименовании нет, то перед нами медная жила;
  • В – изоляция внутри состоит из сырья ПВХ;
  • если вторичная буква В – это признак того, что поверхностная оболочка сформирована из ПВХ потолще;
  • обозначение Р – подчёркивает, что в этом проводнике использована изоляция из каучука. HP читается, что каучук не горит;
  • П – поведает, что поверхностная оболочка выработана из полиэтилена;
  • двойные обозначения AC и AA представляют, что алюминиевые проводники идут с обвёрткой из свинца;
  • Б или Бн – читается, что провод содержит бронированный слой защиты, предотвращающий горение;
  • г – данный символ говорит, что этот кабель обладает высокой герметизацией;
  • Г – данный кабель можно использовать для укладывания электропроводки в гористых делянках;
  • сокращения Шп, Шпс, Шв – что наружное накрытие сделано из шланга, что изготавливается из ПВХ, ПЭ, прочих невозгораемых соединений.

Как верно расшифровать контрольные провода

  • аббревиатура А – жила создана из сплавленного алюминия. Отсутствие такой буквы свидетельствует – это медное изделие;
  • К – главенствующее значение контролирующего провода. Часто находится на первичном месте в аббревиатуре;
  • В – около жил фазы находится оболочка из ПВХ;
  • когда вторичная В – внешняя обвёртка устроена из утолщённого ПВХ;
  • Г – оголённый кабель;
  • Ф – оплётка изоляции сформирована из фторопласта;
  • Ш – поведает о шнуре;
  • Э – провод с экраном.

Что такое сечение провода

Цифры в маркировании – говорят о квадратуре сечения проводка. Первичная цифра представляет численность жил, а последующая сечение.

Берётся провод с надписью 4×2,5, читается, как проводок с 4-мя жилами, с диаметром одной 2,5 мм2. Ещё с помощью цифр прописывается удлинение изделия, конфигурация и утолщение.

Виды электропроводов и их методики маркирования

Главные разновидности кабелей электроэнергии:

  • ПБППг – в середине жил находятся тонкие проволочки. Описание г в конце, означает гибкий провод;
  • ПБПП – кабель со многими жилами установочного типа. С покровом внутри и снаружи из сырья ПВХ. В содержимом уложены жилы 1-4 шт., с самым большим сечением 4 кв. Необходим для приборов света в жилых комнатах – для устройств небольшой интенсивности. Жилы делаются из алюминия или меди;
  • ППВ – кабель медь со многими жилами. Используется для сокрытой проводки либо для обустройства в кожухе или в кабельном коробе. Изоляция однослойная;
  • АППВ – схожая с моделью выше, но с алюминиевым проводником в середине;

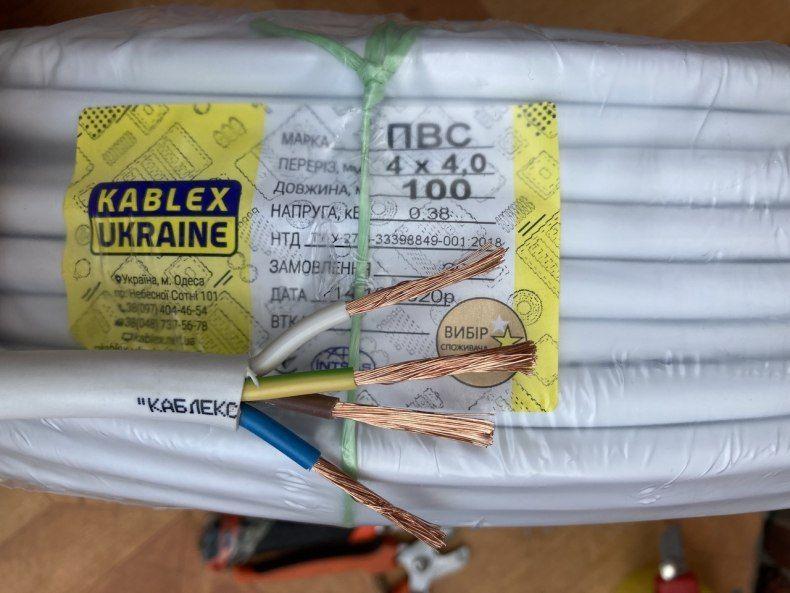

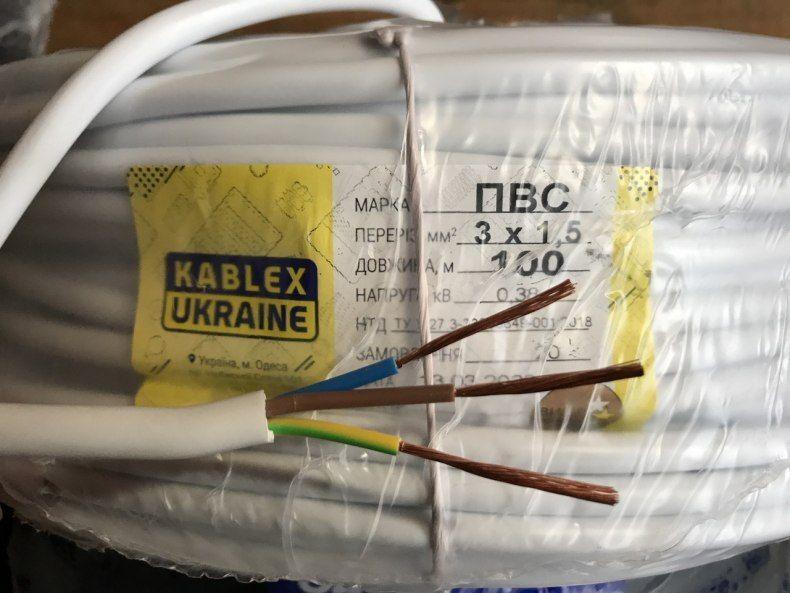

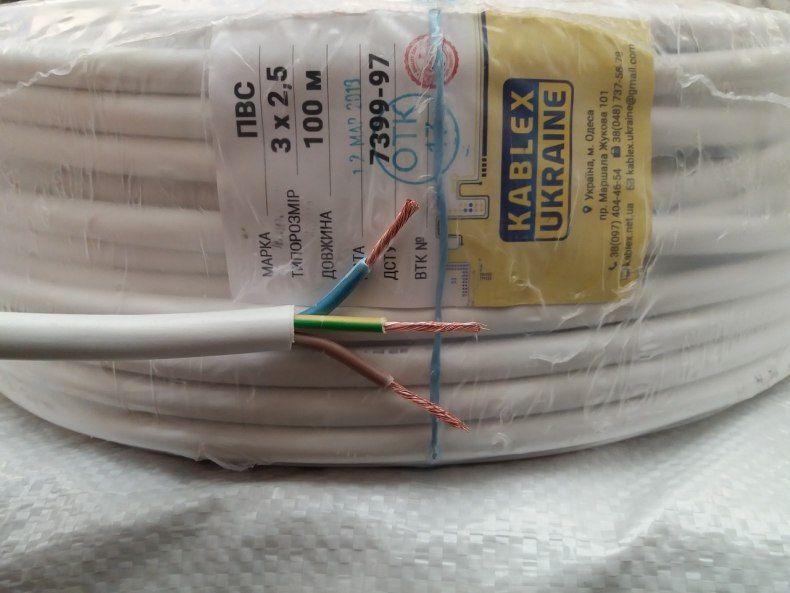

  • ПВС – один из востребованных кабелей с ПВХ защитой. В середине обладает сечением секторами и проволочки витые. Квадратура сечения: 0,75-14 кв. Часто используется для укладки проводов в жилых строениях.

Метки на кабелях и проводах

На любых кабелях прописываются буквы с цифрами. Они касаются обозначения свойств продукта, его удлинённости, квадратуры сечения, прочие значения. Дальше идут 3 базовых типа маркирования кабельных изделий.

Цифровое значение

Прописанные на предметах цифры предоставляют сведения о квадратуре сечения, надлежащем вольтаже для провода, удлинённости предмета. Порой на метках прописывается число жил. Пример, ВВГ 2×1,5, представляет кабель напряжения с 2-мя жилами и квадратурой для одного: 1,5 мм2. Подойдёт для вольтажа 1 кВ.

Значение буквами

За счёт букв прописываются все характеристики изделия. Провод выходит с 2-мя обвёртками, голый, с экраном, не горючий, с заземлением. Например, опишем провод ВВГнг – представляется электрическим проводом с 2-мя прослойками изоляции, стойкий к горению.

Маркировка расцветкой

Маркирование расцветкой описывает фазы проводов. Это даёт возможность не попутать их в ходе укладывания проводов. Базовые оттенки: зелёный, красноватый, синий, жёлтый. К фазе нуль и земли применяются голубоватые и тёмно-жёлтые цвета.

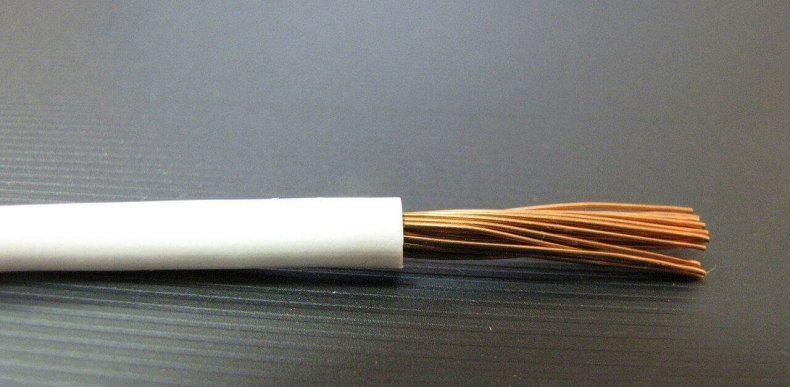

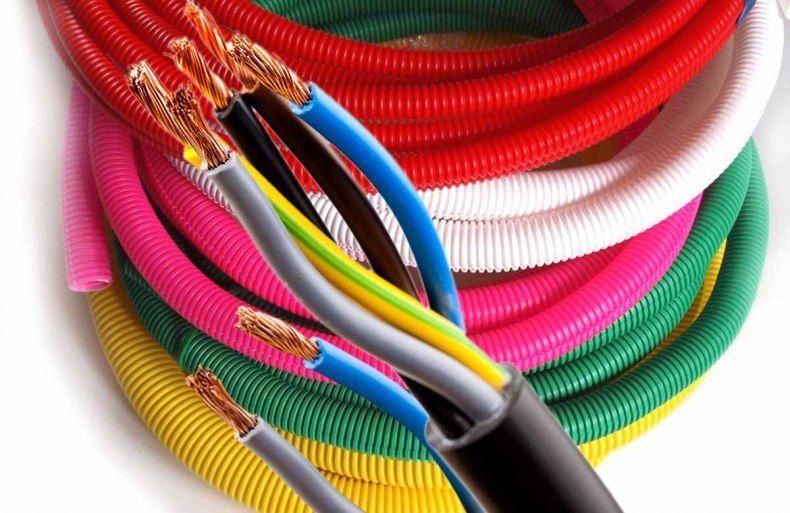

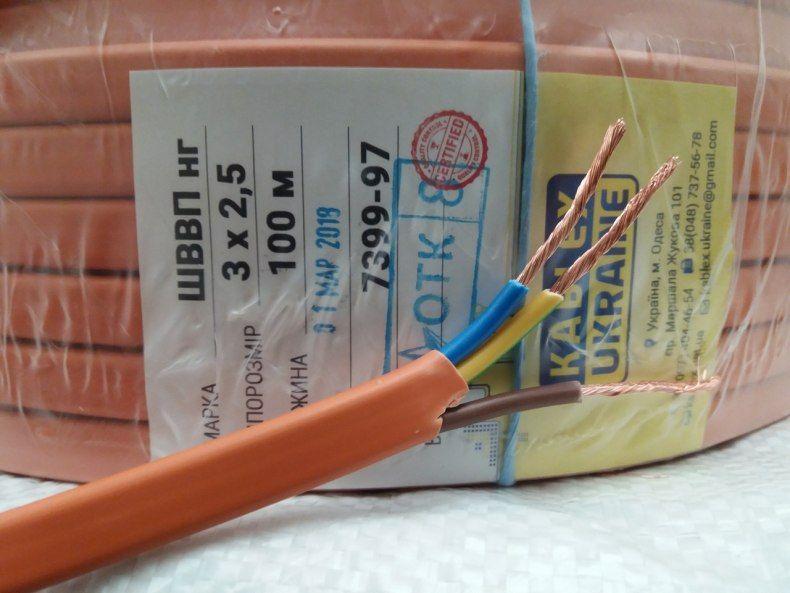

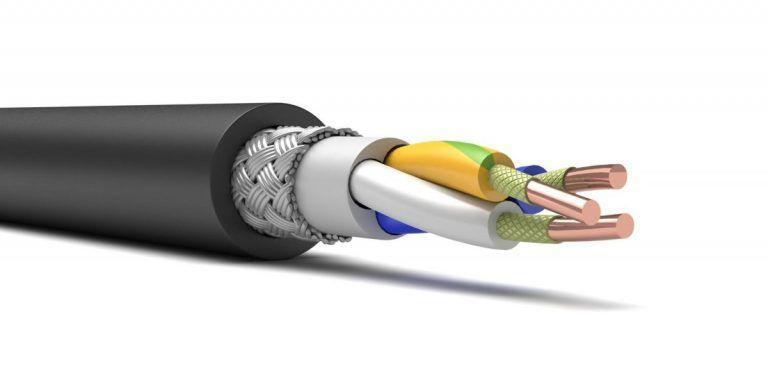

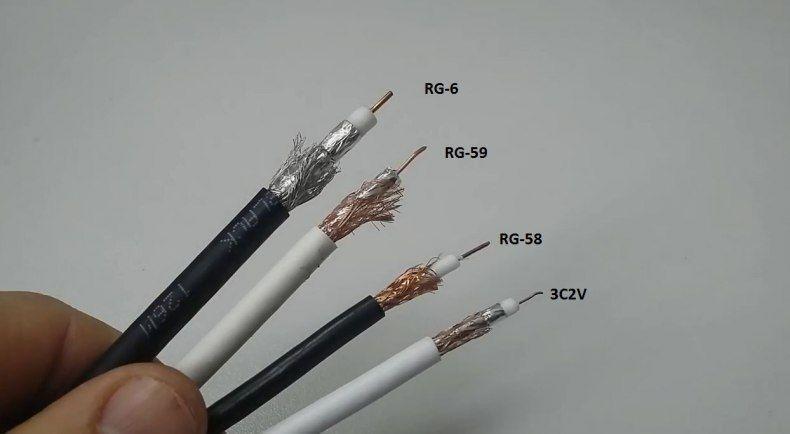

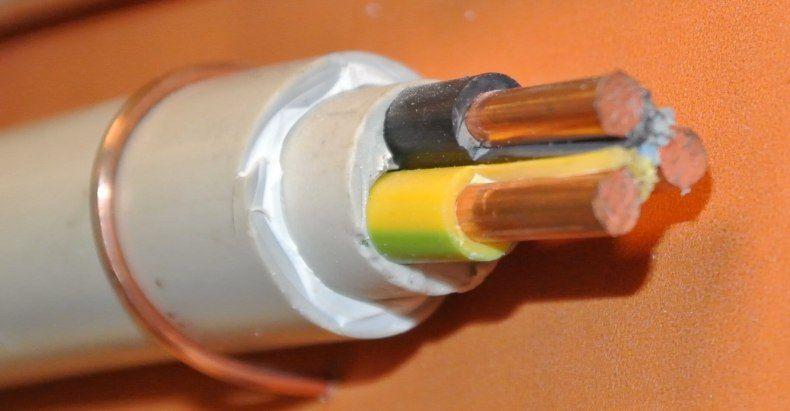

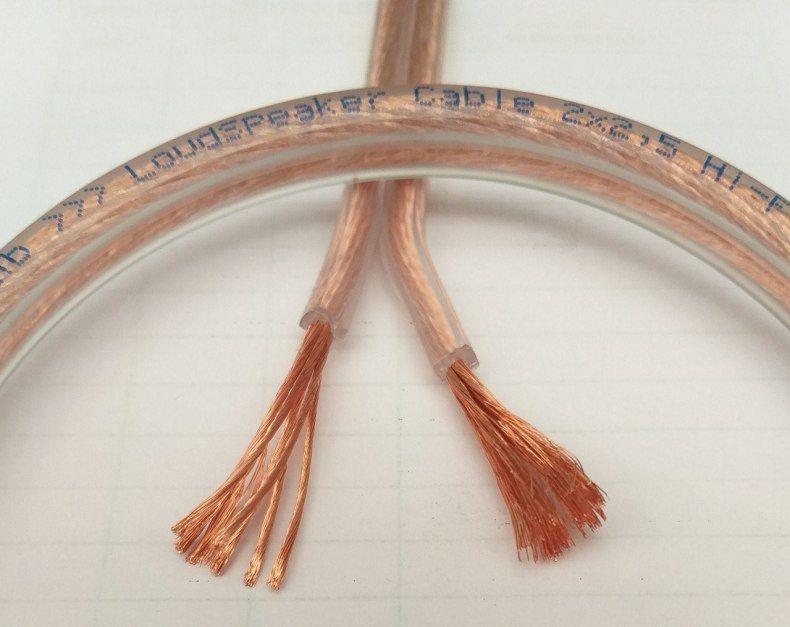

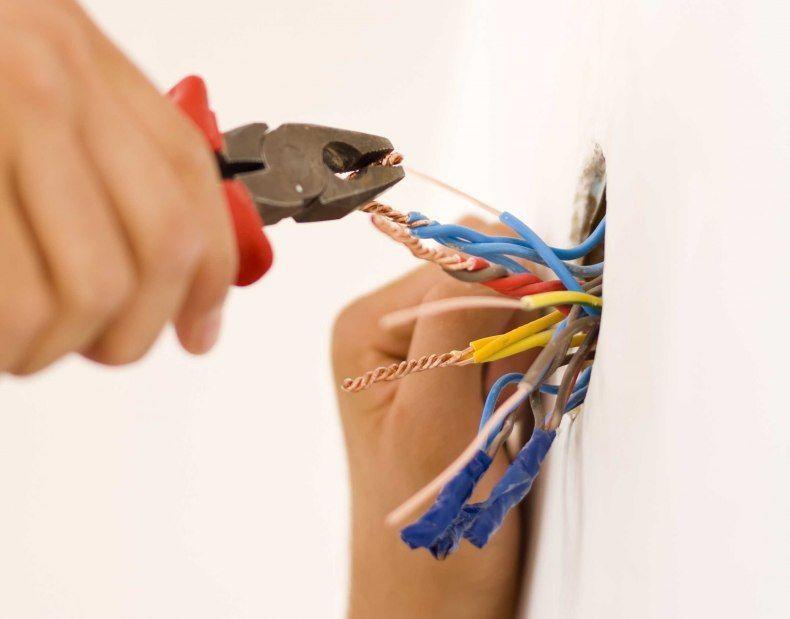

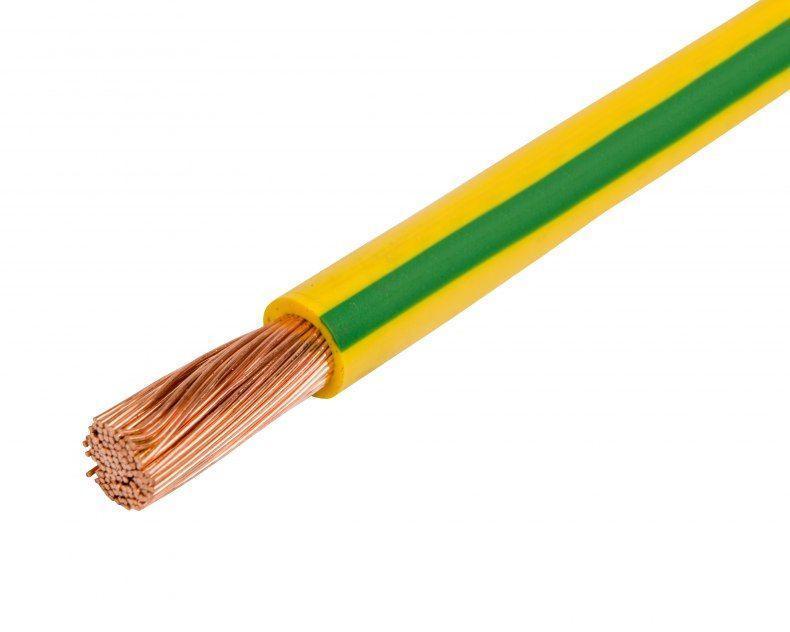

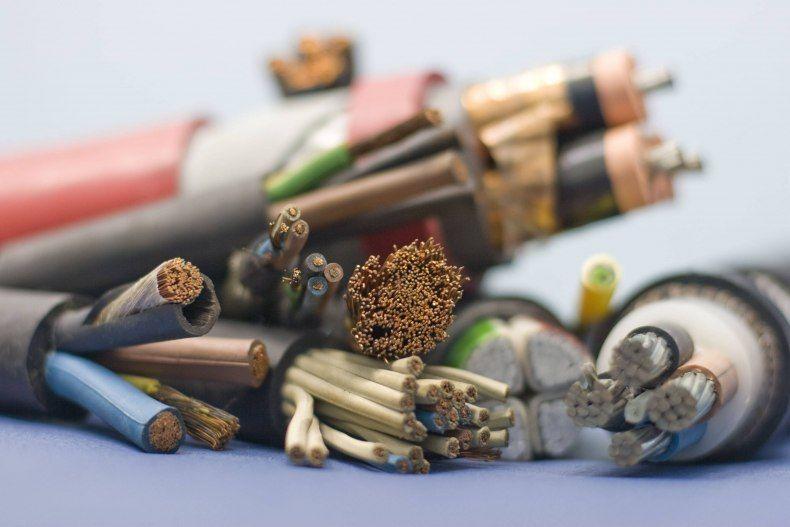

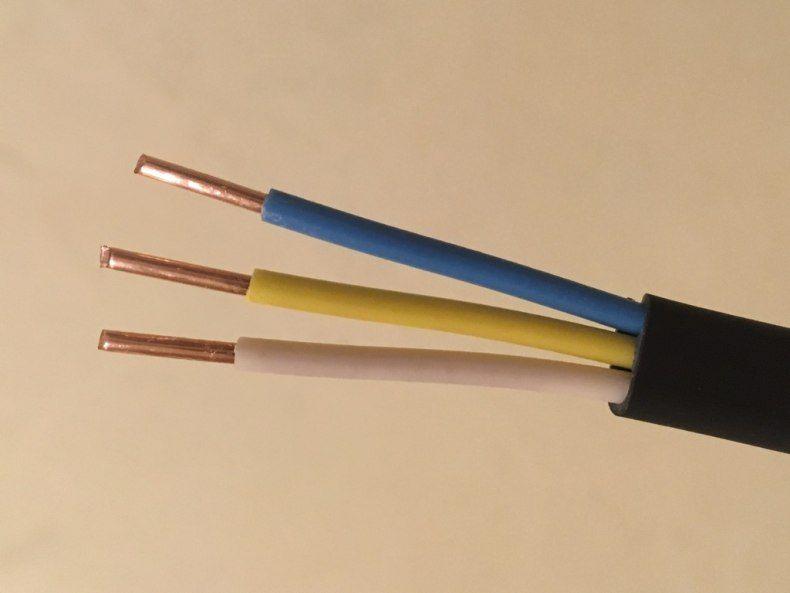

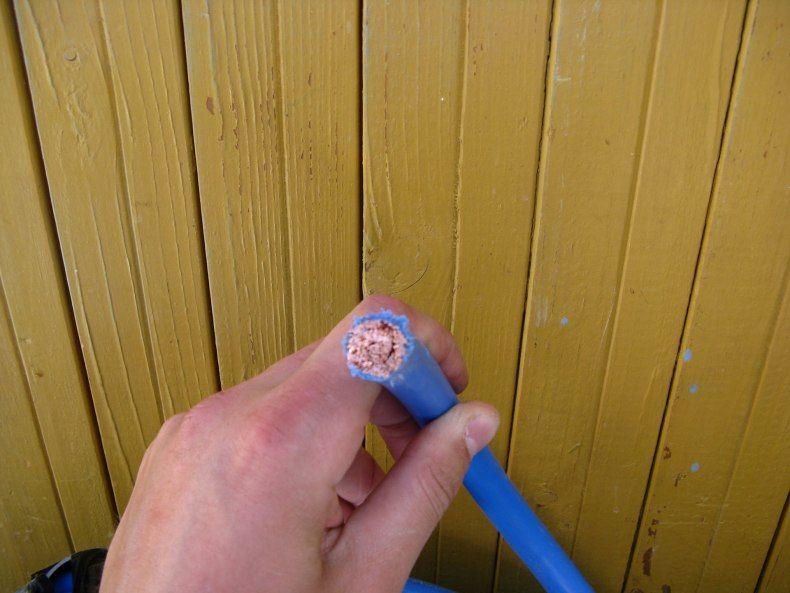

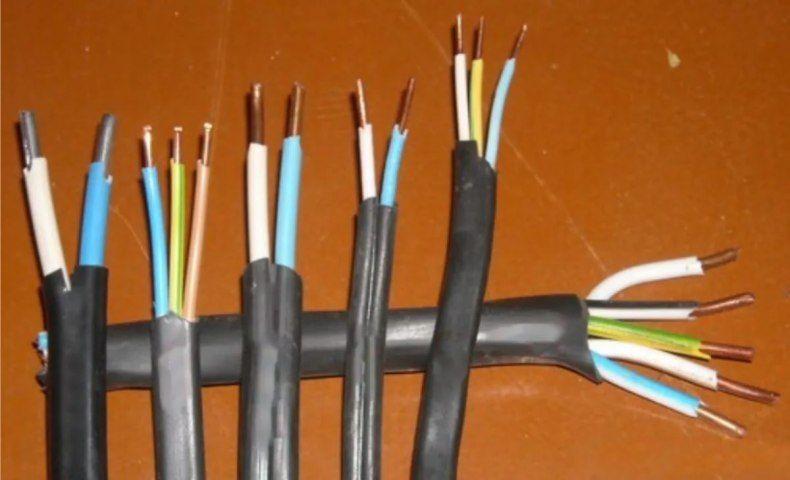

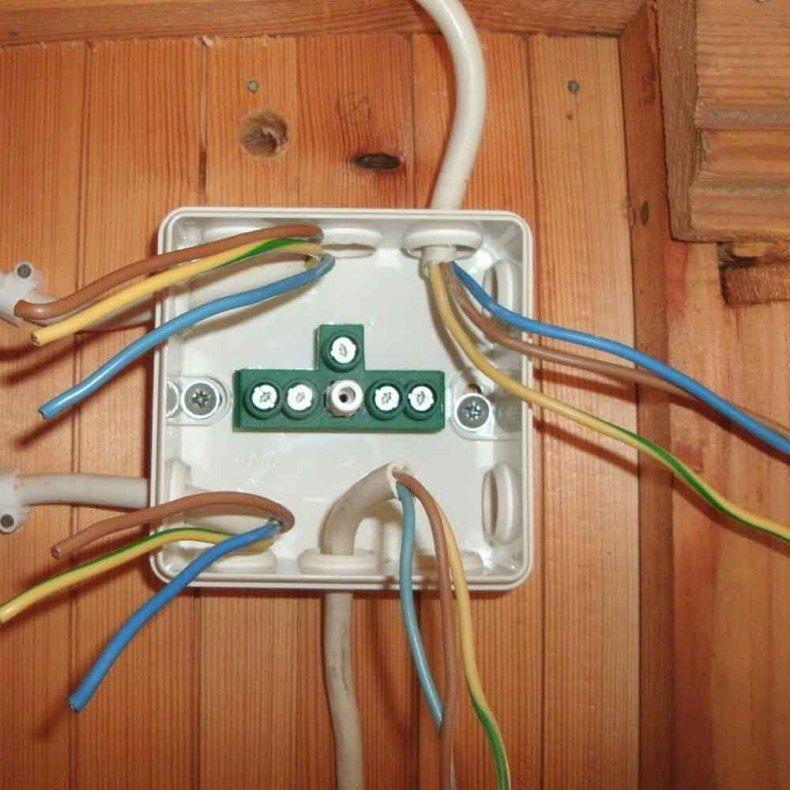

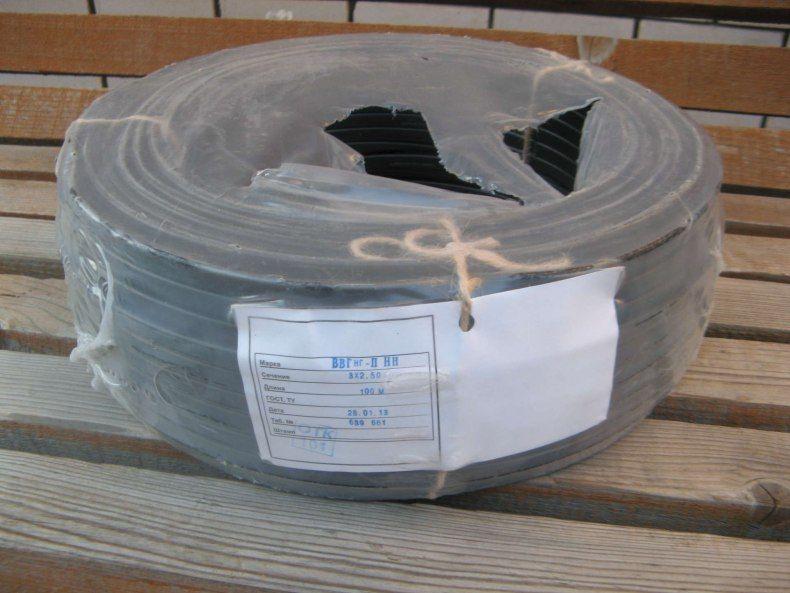

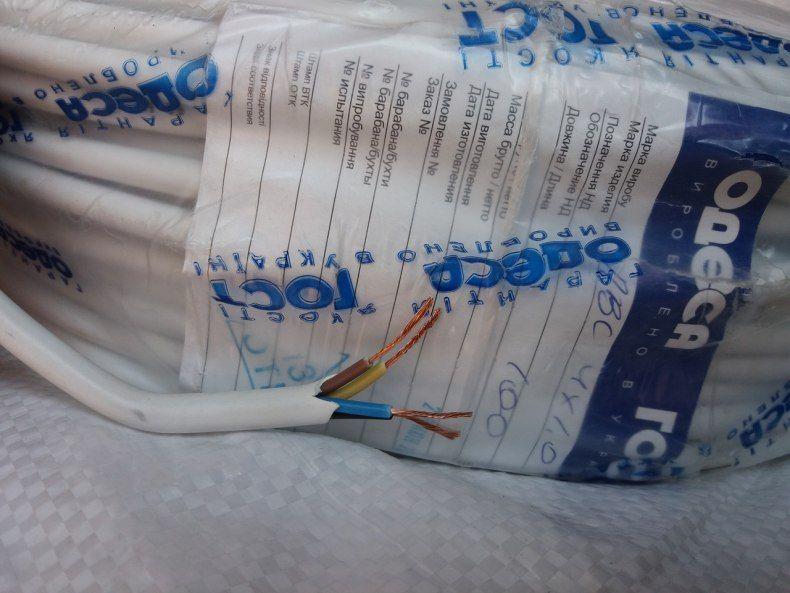

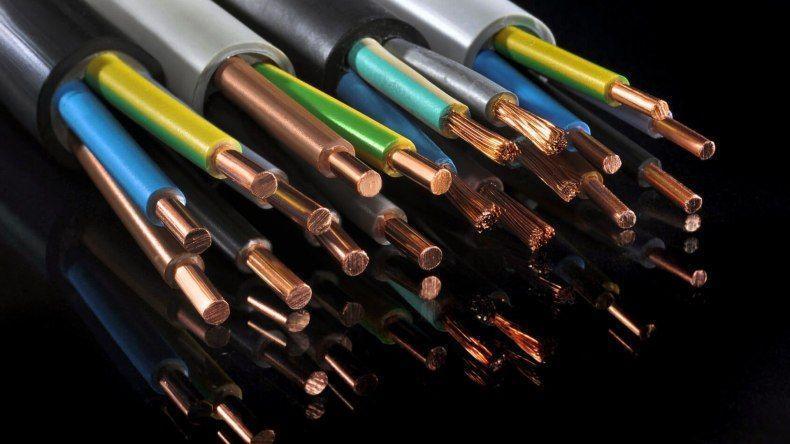

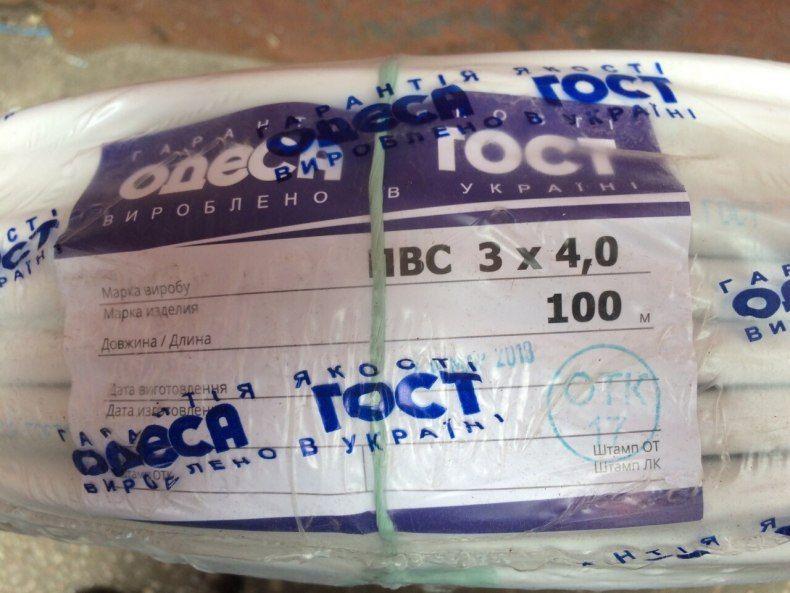

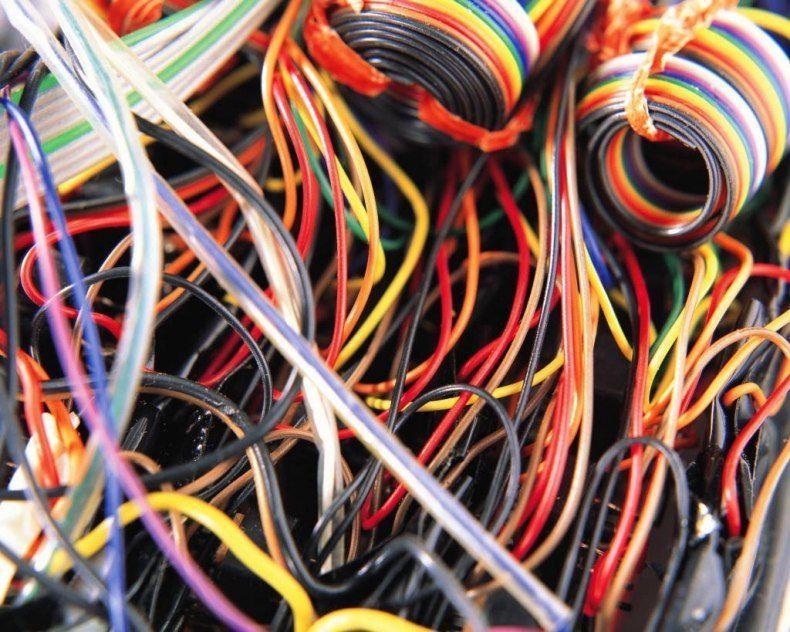

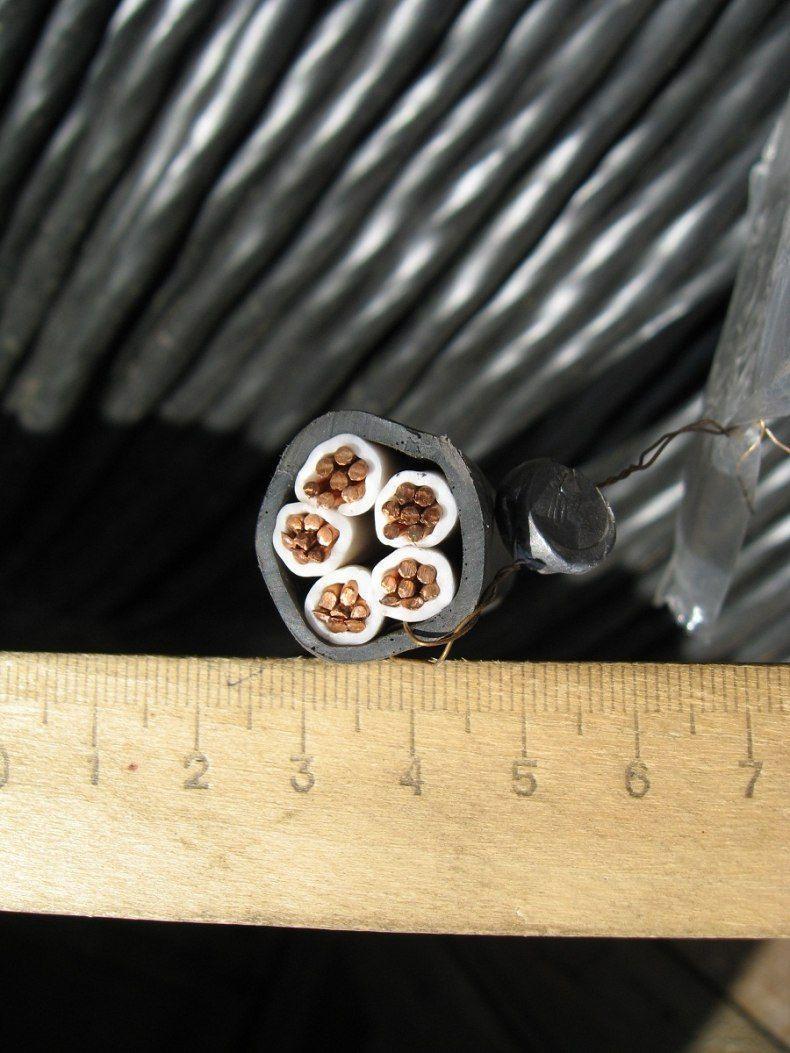

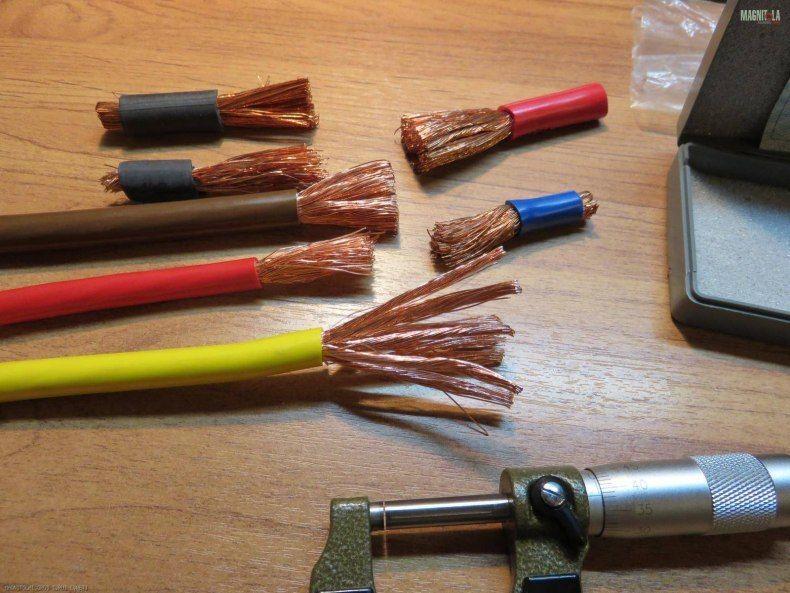

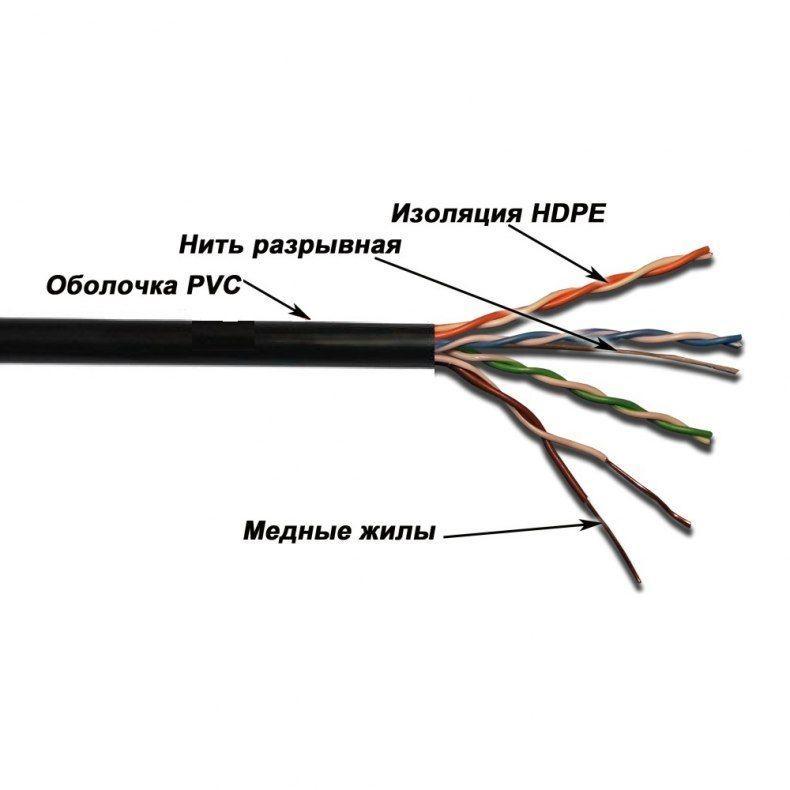

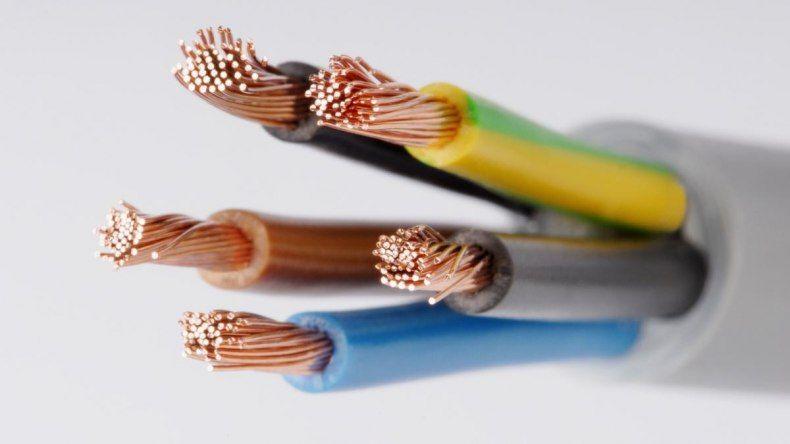

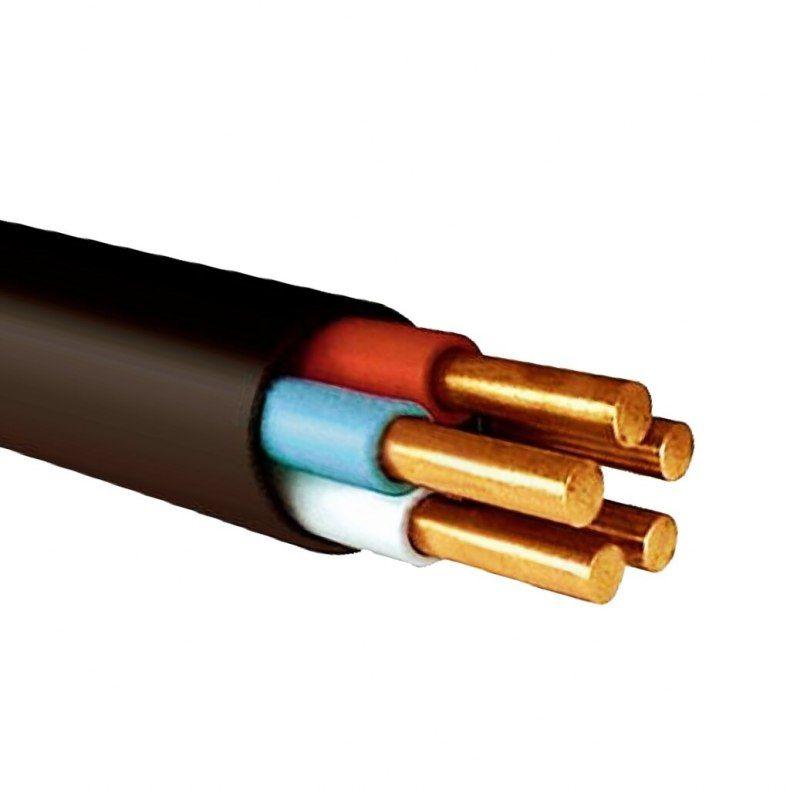

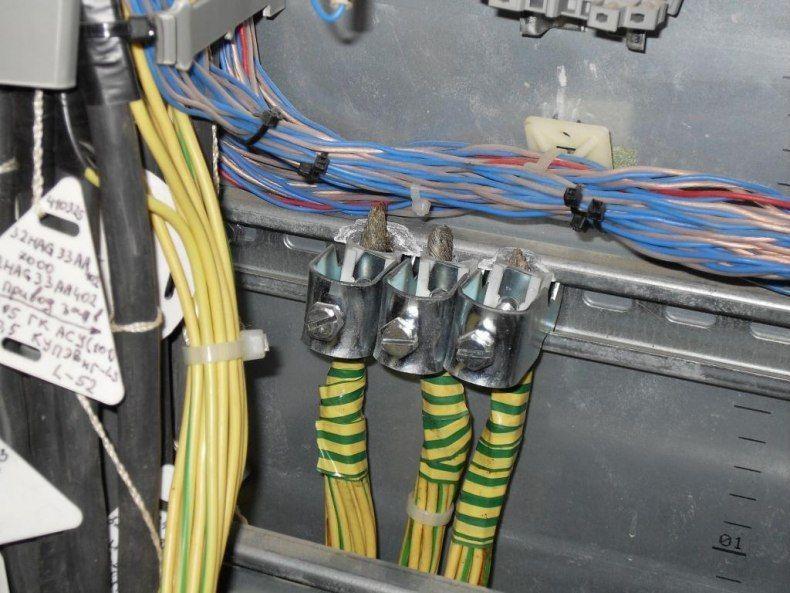

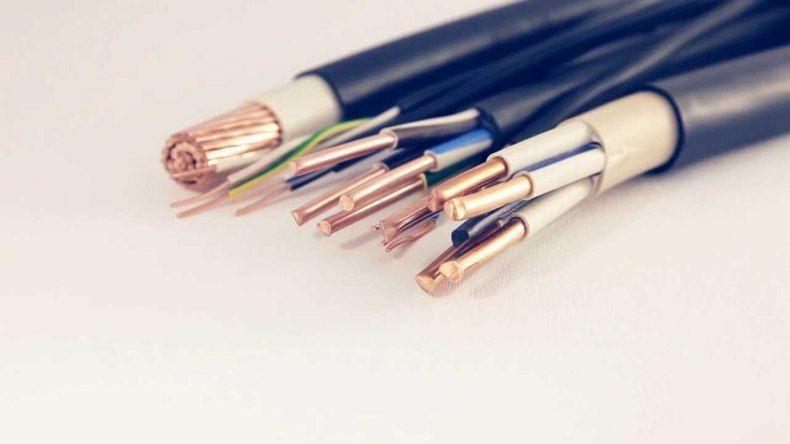

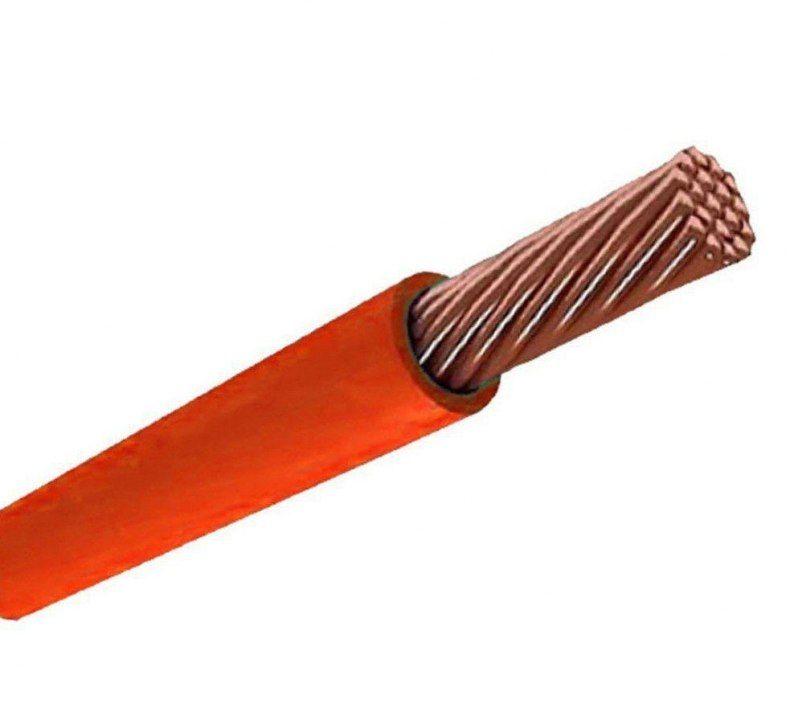

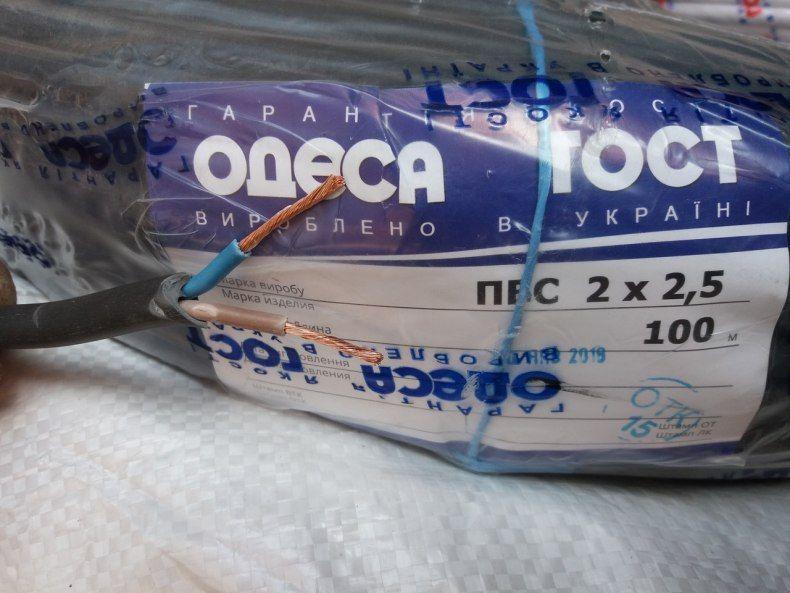

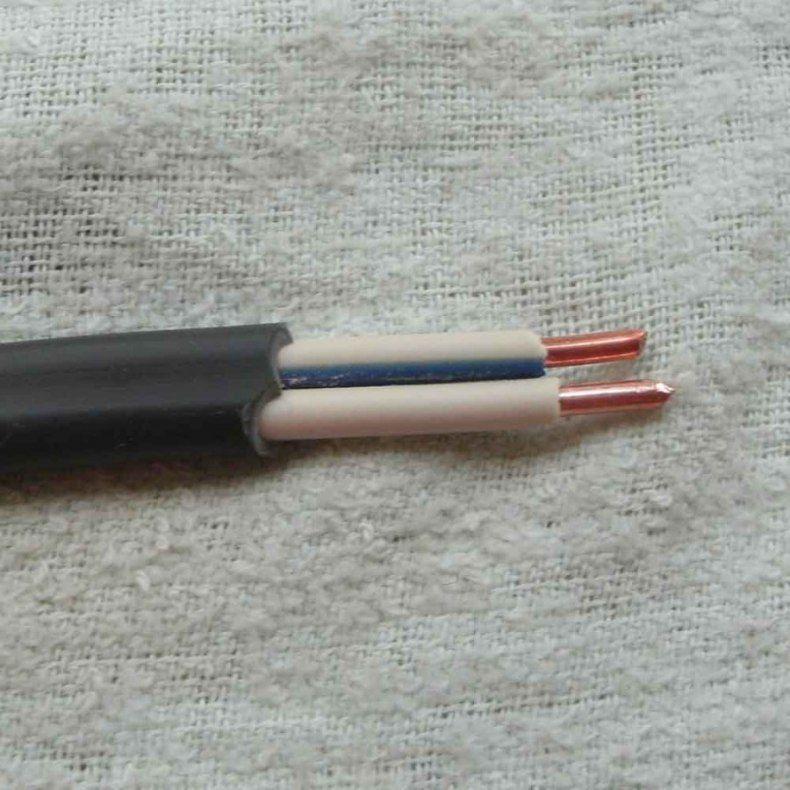

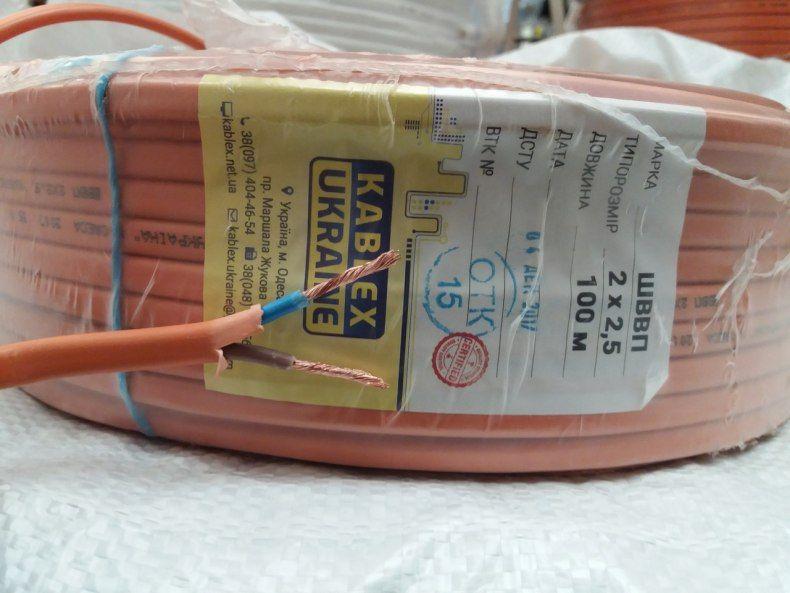

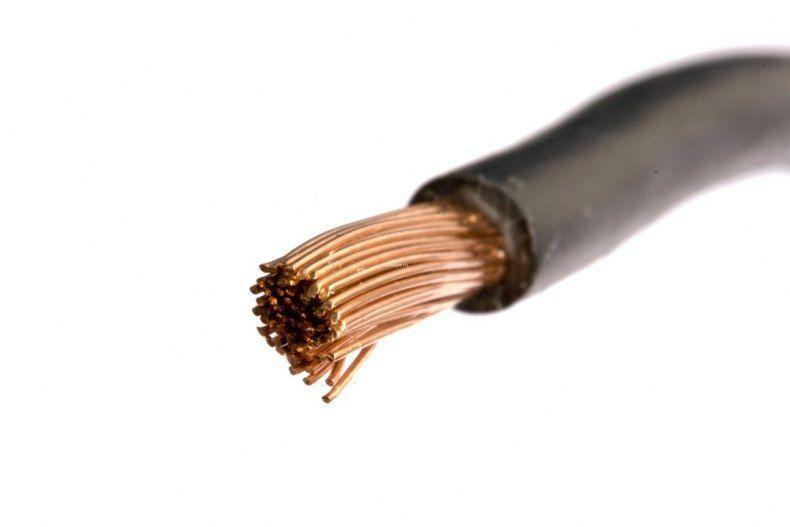

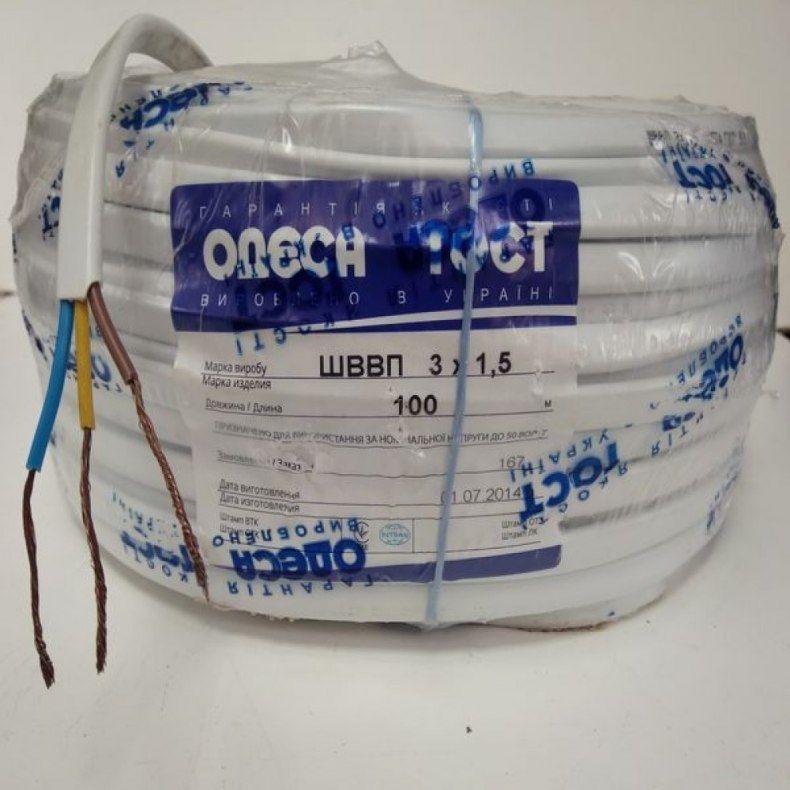

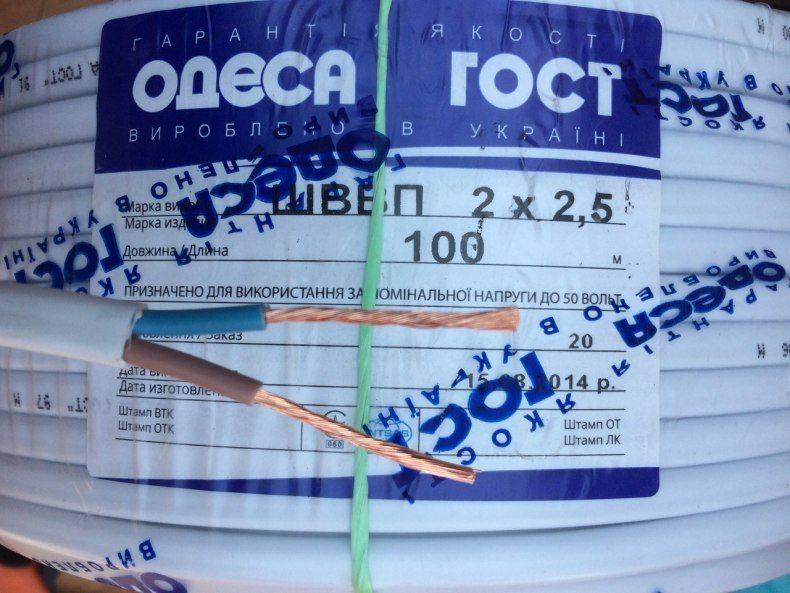

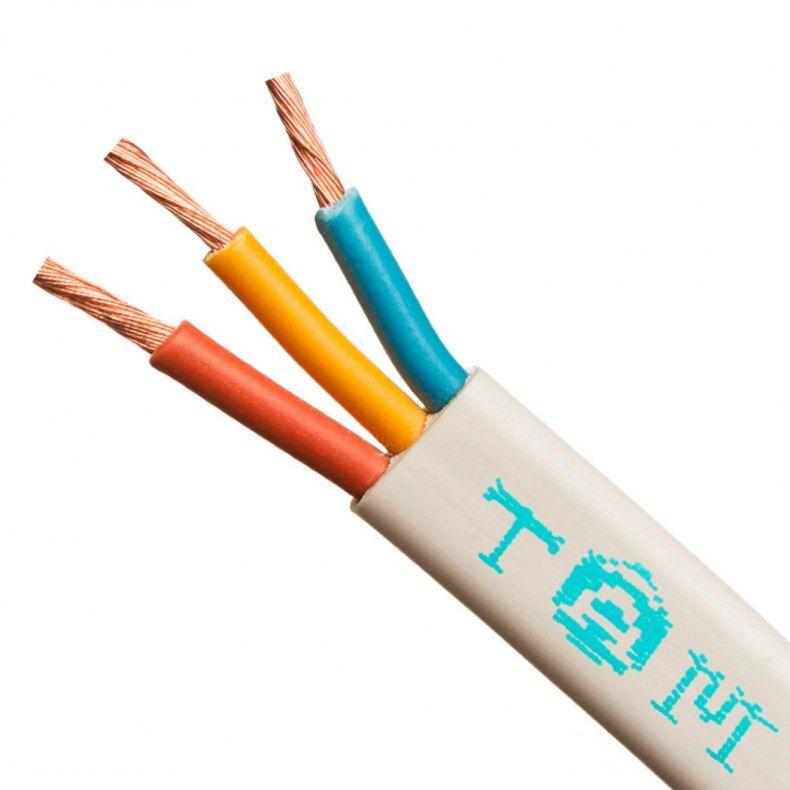

Фото всех видов медных проводов
