Маркировка кабеля — таблица с расшифровкой буквенно-цифровых обозначений проводов и кабелей (типы, виды и примеры с фото)

Человека окружают весьма разнообразные электрические линии. Даже если иметь в виду только задачи бытового электроснабжения, то нетрудно запутаться в многообразии использующихся при их организации, ремонте и эксплуатации проводов.

Поэтому на всех стадиях жизненного цикла провода его тем или иным образом «подписывают». Разобраться в типе провода, который уже в руках пользователя можно: для этого на провод часто наклеивается этикетка в магазине, кроме того с бухтой кабеля всегда идет некоторая документация.

Однако надежнее всего ориентироваться на заводское обозначение, которое всегда есть на самом проводе (если он не кустарного производства).

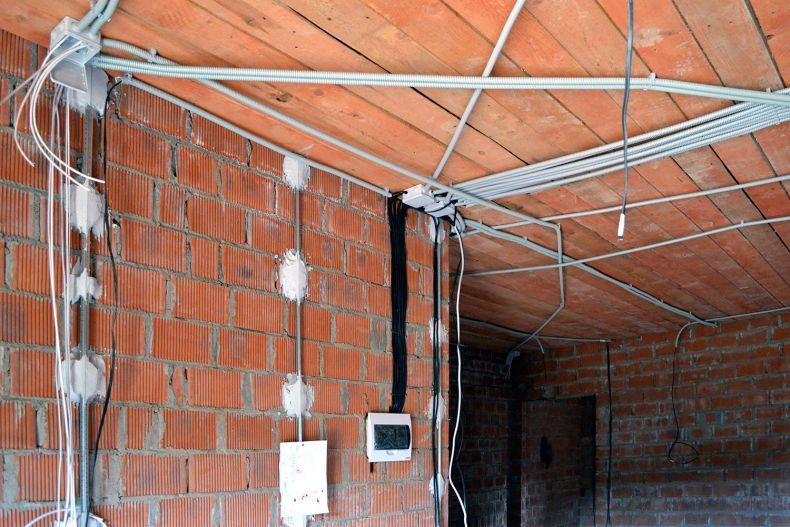

Разновидности и обозначения кабелей

Любое серьезная технологическая линия по производству провода имеет специальный маркиратор, при помощи которого на тело изделия наносят специальный буквенно-цифровой код. Помимо этого информацию несет цветовое оформление провода (цвет, линии и т.п.).

Таким образом, цветовое оформление несет не столько декоративный, сколько сугубо утилитарный эффект. При этом процесс маркировки строго регламентирован.

Если иметь в виду полную электротехническую расшифровку обозначений, то следует говорить о следующей информации:

  • документ, регламентирующий производство и требования к изделию (ТУ, ГОСТ);
  • класс стойкости в отношении температуры;
  • цвет;
  • напряжение, для работы с которым предназначен кабель;
  • сечение и количество жил;
  • количество заземлений;
  • число фаз;
  • марка провода.

Материал жилы

Хорошей электропроводностью отличаются многие металлы и их сплавы. Однако из широкодоступных и недорогих металлов наилучшие показатели электропроводности у меди и алюминия. Последний по этому показателю занимает четвертое место среди всех металлов, уступая лишь тройке лидеров (серебро, медь, золото).

На современном этапе развития человечества производство чистого алюминия достаточно дешево (еще век назад этот металл был одним из самых дорогих), поэтому на сегодняшний день провод с жилой из этого металла – наиболее дешевый.

Тем не менее, для электротехнических работ такой кабель не очень удобен (в жилищном строительстве запрещено использовать алюминиевые провода с сечением до 16 мм). Дело в том, что металл сравнительно хрупок. Скрутки из него хрупкие, а из зажимных соединений из-за пластичности проводник постепенно «вытекает». Жила часто обрывается в местах сгиба.

Медные проводники, как было отмечено, обладают лучшей проводимостью и большей долговечностью. Кроме того они намного более стойки к деформациям, что позволяет лучше и технологичнее выполнять соединение проводов (как скруткой, так и при помощи электротехнических зажимных устройств).

Лужение, пайка, сварка также гораздо проще. Из недостатков следует отметить высокое значение удельного веса меди и постепенное окисление металла в местах контакта с воздухом.

Характер изоляции

Кабель, в общем случае, содержит несколько жил, соответственно – друг от друга они должны быть изолированы. Как пучок жил так и одиночный проводник должен быть надежно защищен снаружи как с точки зрения безопасности при использовании электрооборудования, так и с позиции необходимости обеспечения функционирования приборов в штатном режиме.

Для создания изолирующей «рубашки» используют резиновые, поливинилхлоридные или другие оболочки на полимерной основе.

Большинство бытовых кабелей оснащаются ПВХ изоляцией. Она гибка и износостойка, не поддерживает горение. Однако для кабелей, которые эксплуатируются на улице, лучше подходит в качестве изолятора резиновая оболочка – она мало теряет эластичность при отрицательных температурах и сохраняет свою целостность.

Дополнительные элементы кабеля

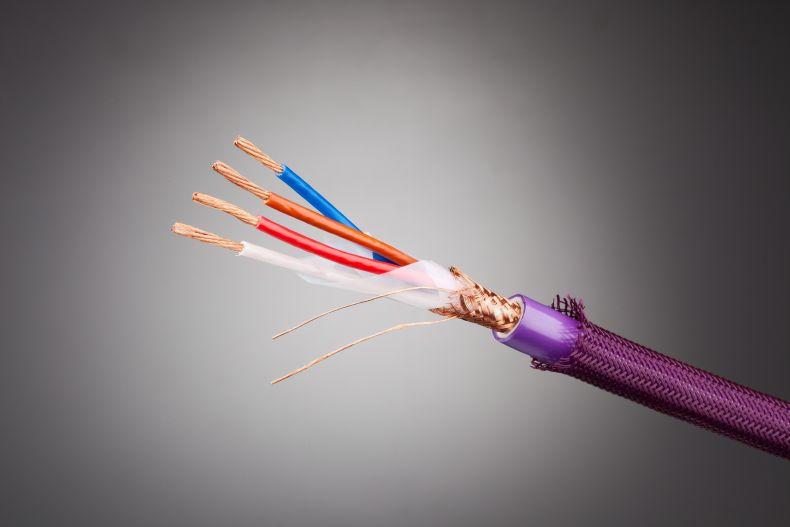

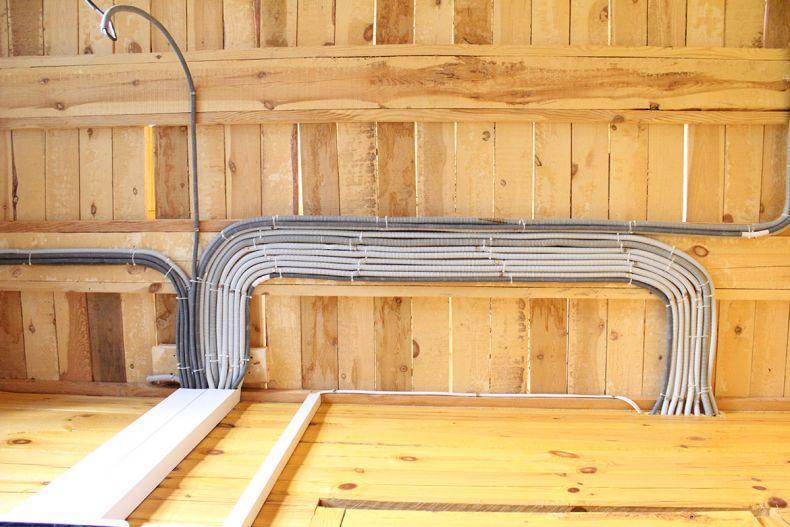

В зависимости от целевой функции кабеля его внешний изоляционный слой может быть чем-то усилен дополнительно. Так, для слаботочных линий внешняя оболочка содержит слой металлической фольги для отсечения паразитных токов и формирования «экрана» от внешних электромагнитных волн (экранирование).

Если условия работы кабеля предполагаются «жесткими» в смысле механических «перерезывающих» воздействий, то применяют технологию бронирования (создания жесткой и прочной оплетки из металлических жил). Если условия эксплуатации сравнительно «мягкие», то бронирование может быть из хлопчатобумажных или полимерных волокон.

Маркировка кабеля

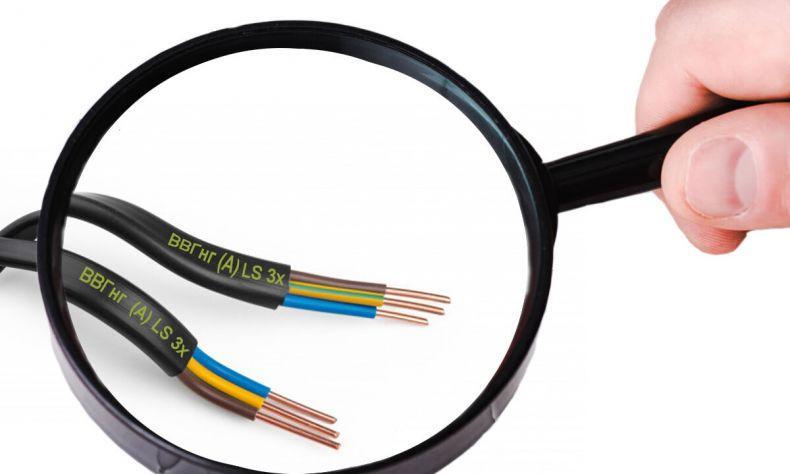

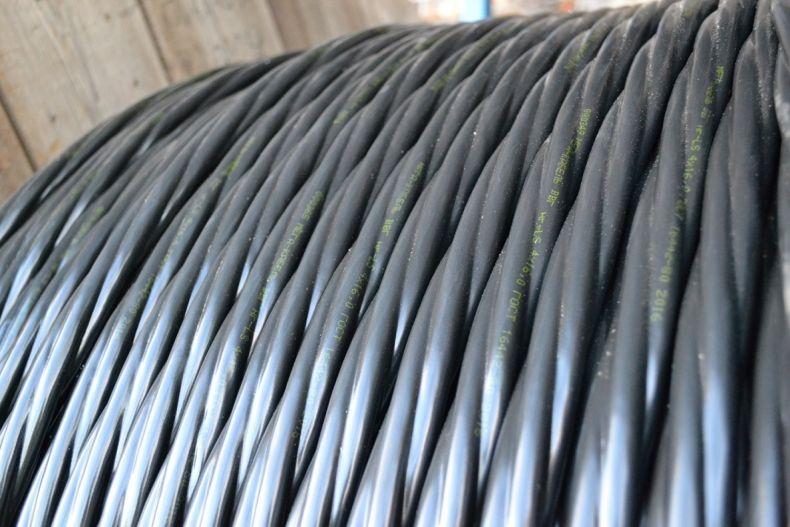

Свойства кабелей зашифрованы буквенно-цифровым набором на теле изделия.

Итак, знаки в маркировке силовых кабелей обозначают в зависимости от их порядка следующее. Первый знак означает материал токопровода («А» – алюминий, в остальных случаях это медь).

Второй знак указывает на материал изоляционной оболочки вокруг токопровода:

  • «В» – поливинилхлоридный полимер;
  • «Р» – резиновая изоляция;
  • «П» – полиэтиленовая изоляция (стоящий радом индекс «с» или «в» будет означать, что она «самозатухающая» или «вулканизированная»);
  • «АС» или «АА» – указывает на наличие обмотки из свинца или алюминия;
  • «К» – свидетельствует о стальном оцинкованном бронировании;
  • «Б» – есть частичная броня (если эта литера не на второй позиции);
  • «Г» – кабель пригоден для использования в горных выработках (если прописная «г» –есть герметизация);
  • «Шв», «Шп», «Шпс» – поливинилхлоридный полимер, полиэтилен, негорючий шланг;
  • «О» – каждая жила имеет индивидуальную оболочку;
  • «нг» – негорючий материал;
  • «Э» – в начале кода показывает, что кабель пригоден к использованию в шахтных работах.

Контрольные кабели, целевая функция которых состоит в передаче сигналов от одного прибора к другому устройству, маркируются иначе.

  • «К» – обозначает, что этот кабель именно контрольный;
  • «А» – обозначает материал токопровода (алюминий), если обозначения нет, то медь;
  • «В» – поливинилхлоридная оболочка у фазового токопровода;
  • «П» – оболочка из полиэтилена;
  • «Ф» – содержит фторопластовый слой;
  • «Р» – оболочка из резины;
  • «Г» – оголенный провод;
  • «Э» – кабель с экранированием.

У телефонных кабелей маркировка также специфическая.

  • «Т» – указывает на принадлежность кабеля к телефонным;
  • «П» – оболочка из полиэтилена;
  • «п» – изолирующий слой, наложенный на скрутку, выполнен из ПВХ или ПТФТ;
  • «П» – вторая заглавная литера показывает, что кабель имеет усиленную защиту;
  • «Э» – кабель с экранированием;
  • «З» – изоляция содержит гидрофобный наполнитель;
  • «С» – предназначен к использованию в железнодорожном хозяйстве.

Цифровые обозначения в маркировке обычно указывают на число жил (первая цифра), вторая цифра – сечение (перечисляются все их значения, если они неодинаковы), третья цифра указывает на номинальное напряжение.

Разновидности и обозначение проводов

Вообще говоря, профессионал должен пользоваться ГОСТами, но для ориентации на любительском или бытовом уровне подойдут следующие нестрогие дефиниции. Кабель, провод, шнур – это все кабельные изделия, отличающиеся оснащенностью и надежностью, а также местом «работы».

Кабель – это более надежно устроенный «провод», а шнур – это провод повышенной гибкости. Электропровод считается менее надежным (по сравнению с кабелем), поэтому применяется при невысоких значениях напряжения и силы тока.

Классификация кабеля

Классификация проводов основана во многом на геометрии расположения жил внутри внешней изоляции.

Плоские – конфигурация расположения такова, что они образуют единую протяженную плоскость, так что изделие в целом не имеет круглого сечения и смотрится плоским. Наиболее широко применяемые марки подобных проводов:

  • ПБПП – ходовой вариант для подключения розеток и светильников (сплошные медные токопроводы в изоляции);
  • ПБППг – аналог предыдущей модели, но с повышенной гибкостью;
  • АПУНП – провод того же типа с алюминиевой основой.

Плоским можно назвать и многожильный провод с перемычками, в котором отдельные одножильные провода образуют плоскость, так как «срастаются» перемычкам между жилами, выполненными из материала изоляции. К этому типу относят:

  • ППВ – несколько однопроволочных медных жил собранных в подобие шлейфа за счет ПВХ-изоляции;
  • АППВ – аналогичная конструкция с алюминиевыми токопроводами.

Одножильные – провод с единственной жилой. Наиболее часто встречаются следующие:

  • АПВ – отдельный алюминиевый одножильный провод сечения от 2,5 до 16 кв. мм;
  • ПВ1 – аналог АПВ, но на основе медного проводника (или пучка тонких проводников);
  • ПВ3 – многопроволочная жила, очень гибкая (последняя цифра как раз указывает на класс по гибкости).

В смысле гибкости наиболее высокие требования предъявляются к шнурам, так как они служат для подключения бытовой техники, в том числе нестационарной. Чаще всего встречаются два варианта:

  • ПВС – изделие с 2…5 многопроволочными медными проводами внутри наружной изоляционной оболочки (подходит для приборов, работающих от сети до 380 В включительно);
  • ШВВП – 2…3 медные жилы в изоляции, используется для подключения сравнительно маломощных электроприборов и осветительных приборов.

Надо иметь в виду, что шнуры нельзя убирать внутрь конструкций, особенно бетонных, так как срок службы шнура в таких условиях окажется крайне низок.

Цветовая маркировка кабеля

Обозначения, наносимые производителем на провод, во многом схожи с кодами, которые используются для маркировки кабеля. Буквенные обозначения для материалов токопроводов и изоляционных оболочек в целом почти идентичны, хотя есть нюансы.

Так как проводов выпускается огромное количество видов, то для извлечения детальной информации о характеристиках изделия лучше пользоваться специальными таблицами или спецификациями производителя.

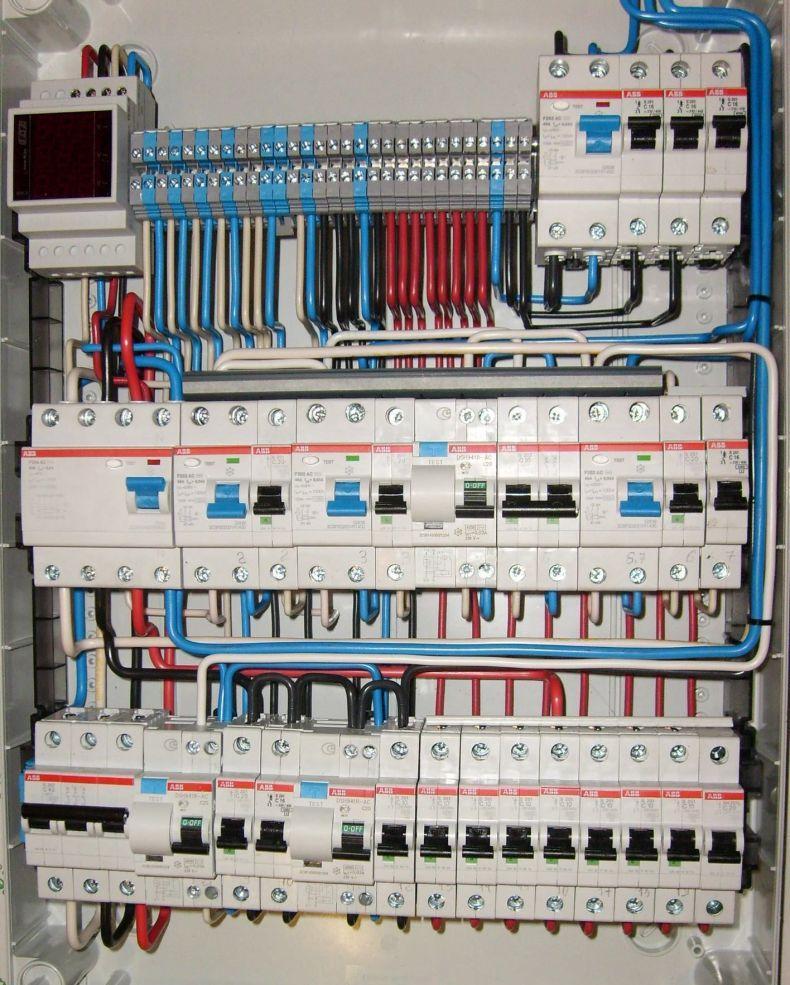

При монтаже отдельные провода в кабеле легко спутать, поэтому практически всегда выпускаются пучки проводов разных цветов. Помимо монтажных преимуществ, цветовая индикация несет и другую информацию. Строго говоря, эта информация «гостирована», то есть производитель раскрашивает провода не произвольным образом.

Так заземляющий провод всегда делается желто-зеленым, «ноль» и средний проводник выполняется в оттенках синего. А для фазы применяют белый, красный и некоторые другие оговоренные стандартом цвета (есть специальные таблицы).
