Напряжение питания светодиода: как определить на сколько вольт рассчитан с помощью блока питания, мультиметром, по внешнему виду?

Автор: Инженерная компания "КАПРО"

У светодиодных полупроводниковых приборов происходит преобразовательный процесс, при котором прямое значение тока электрического становится световым потоком.

Немного ранее они были интересны исключительно в познавательных научных целях. Сегодня их принято активно применять при оформительской деятельности. Благодаря им есть возможность разработок целых концепций по световому дизайну.

Далее пойдет речь о возможности определения их напряжения.

Содержание

Отличительные свойства

От ламп с нитью накаливания их отличает одно характерное свойство. Преобразование в световое излучение осуществляется с минимумом потерь. Подобным устройствам не свойственно нагреваться, когда имеется неплохой теплоотвод.

Не так давно была возможность получения очень незначительного коэффициента полезного действия. Он составлял всего пару процентов.

Сегодня в среднем КПД оценивается в пределах тридцати пяти – сорока пяти процентов. Есть модели, которые способны достигать шестидесятипроцентного уровня.

Светодиодные приборы работают продолжительное время. Они безопасны для людей из-за низкого вольтажа. Излучаемый свет отличается чистотой, так как находится в довольно узком спектральном диапазоне.

Основные технические характеристики:

Мощностной показатель;
Сила тока для потребления;
Значение напряжения;
Температура цветности.

Как определяется напряжение

В качестве основной комплектующей детали принято расценивать светодиодный источник для питания. Она применяется для преобразования сетевого значения напряжения. Напряжение не имеет существенного значения. Это может оказаться, как тысяча вольт, так и двенадцать.

Ток для светодиодов основной показатель. Когда его недостаточно, у ламп свет становится более тусклым. Не всегда справляется и теплоотвод. Традиционная лампа с нитью накаливания выбирает ток сама. А для светодиода свойственно самому избирать напряжение.

Светодиодное устройство при подаче чрезмерного напряжения просто сгорает. При слабом блоке питания прибор просаживает подаваемый уровень до необходимого.

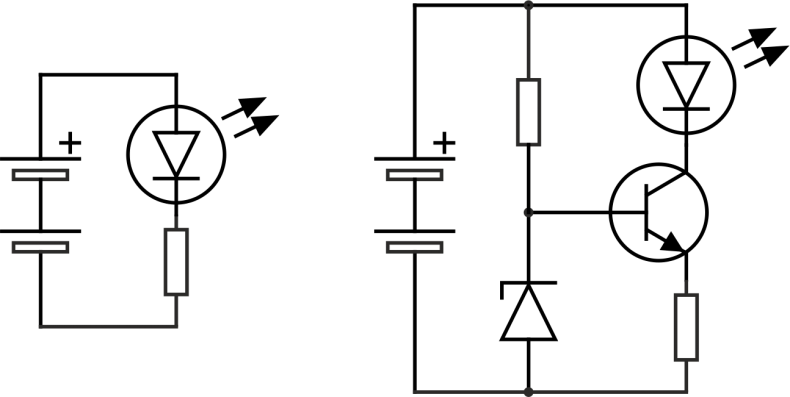

При стабилизации тока никогда подобных проблем не возникнет. В качестве наиболее простого варианта рассматривается резистор. Его предстоит последовательно подключить к световым диодам.

Существенно ослабляя источник, он способен заставить его давать нужный уровень напряжения для светодиодного прибора.
Для мощных устройств обычно требуется стабилизатор.

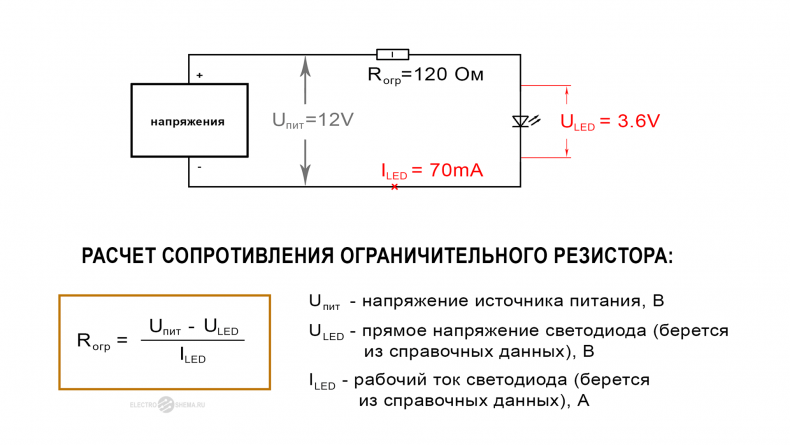

Для расчета резистора используется питательное напряжение, а также токовое значение наряду с падением уровня напряжения.
От первого отнимают третье, а затем делят на второе. Резистор выбирается по самому близкому стандартному сопротивлению.

Далее предлагаются способы для того, чтобы точно установить подобную величину.

Падение напряжения

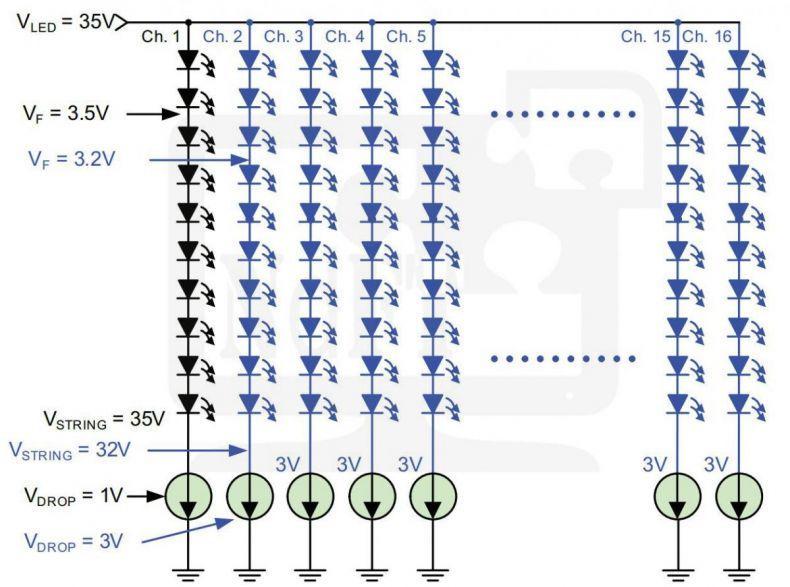

Для светодиодного устройства это характеристика крайне важна. Посредством ее легко узнают на какое количество вольт станет меньше напряжение в процессе прохождения одного единственного светового диода. Значение для последовательного соединения.

При падении, к примеру, в пределах двух целых трех десятых вольта и напряжении, поступающим от питания в двадцать четыре вольта , последующим лампам остается разница всего двадцать одну целую и семь десятых вольт.

Проведя довольно простые подсчеты, оказывается, что в таких условиях запитаться способны только десять.

Измеряют падение напряжение при помощи одного из двух предлагаемых способов.

Определение теоретическим методом

Этот метод требует наличия специальных таблиц. При изменениях подобной характеристики меняется цветовая палитра.

Различные полупроводниковые варианты применяются, чтобы изготавливать световые диоды разного цвета. Мнения производителей по этому конкретному вопросу расходятся. Единый стандарт отсутствует. По этой причине каждый основывается при производстве на собственных суждениях.

Данный показатель в основном определяет химический состав полупроводникового элемента. Несмотря на отсутствие определенных и точных параметров для одноцветных светодиодных устройств, есть диапазон.
То есть для цветов белого и синего он определяется от трех вольтов до трех и шести. Для зеленых и желтых – это от двух до двух и четыре. Красным остается промежуток от одного и восьми до двух.

Наиболее высок показатель у белых. Самый низкий предназначен для красных тонов. Несмотря на примерность данных, для расчетов они вполне уместны.

Наличие светодиодов без сопроводительной документации предполагает следующие действия. В интернете обычно ищутся схожие. После на них скачиваются данные в документальном виде.

К сожалению, подобная методика не отличается большой степенью надежности. Причина в том, что под абсолютно одинаковыми корпусными частями не всегда бывает одинаковая начинка. Это говорит о том, что характеристики могут существенно отличаться в подобных случаях.

Определение практическим способом

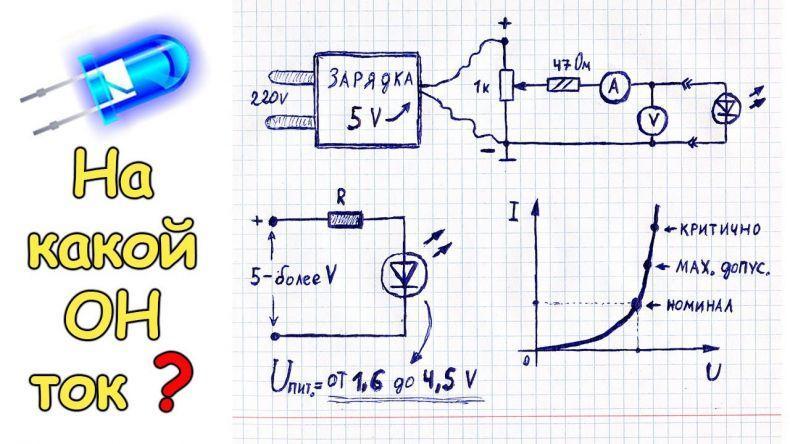

В действительности на практике есть возможность осуществить замер подобного падения напряжения на светодиодном устройстве, воспользовавшись специальным прибором для этих целей – вольтметром.

Такая деятельность во многом проще, нежели утомительный поиск посредством задействования, как табличных данных, так и графических.

Не стоит заострять внимание на том, что устройство вольтметра должно быть обязательно настроено должным образом. То есть его предварительно предлагается включить в режиме постоянного напряжения.
Это для случаев, когда ток через диодный элемент проходит постоянный. Одни щуп, при измерениях, должен затрагивать диодный анод. Второй предстоит приложить к катоду.

Идентификация нередко способна вызывать определенные затруднения. Для подобных случаев рекомендуется применить следующие отличительные признаки. Без вооружения будет видно, что у анода контакт более удлинен, нежели у катода.

Упало светодиодное напряжение. Что предпринять

Падение напряжения способно давать весьма значительные колебания. Это свойственно даже в абсолютно идентичных светодиодных устройствах, которые производились в одно время одной компанией. Даже партия может оказаться одна.

Показатель, оказывается, способен изменяться по мере того, как происходит светодиодное изнашивание.

Подобное значение характеристики также зависит и от температурного режима. При частом и сильном нагревании длительность эксплуатации способна намного сократиться. По этой причине обязательно требуется присутствие не только хорошего стабилизатора, но и теплового отвода.
