Подключение точечных светильников: порядок последовательного и параллельного соединения проводов для натяжного потолка

Точечные светильники надёжно функционируют, благодаря стандартным — 220 В либо 12 В. Независимо от выбранного варианта подключения можно опираться на параллельную версию: шлейф, отдельными проводами и последовательными — гирляндой.

В чём разница? В случае с 12 В — требуется питание на специально встроенные споты. Они формируют понижающий трансформатор, благодаря ему стандартные 220 вольт преобразуются в 12 В. Далее разберёмся как научиться подключать домашнему мастеру своими руками к одной или двум клавишным моделям выключателя.

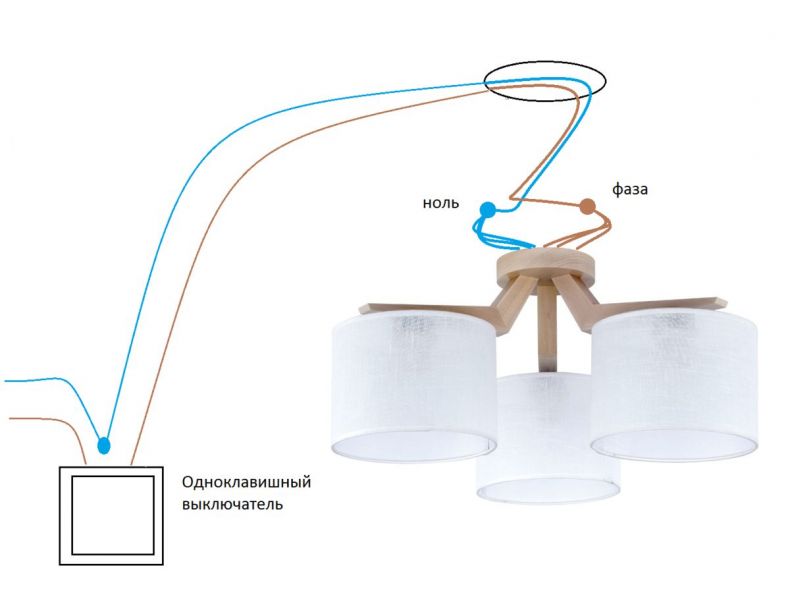

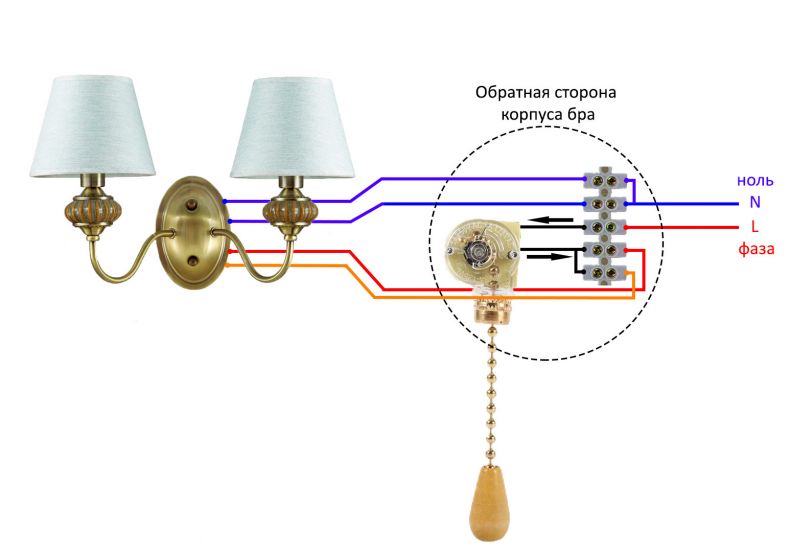

Существующие схемы подключения

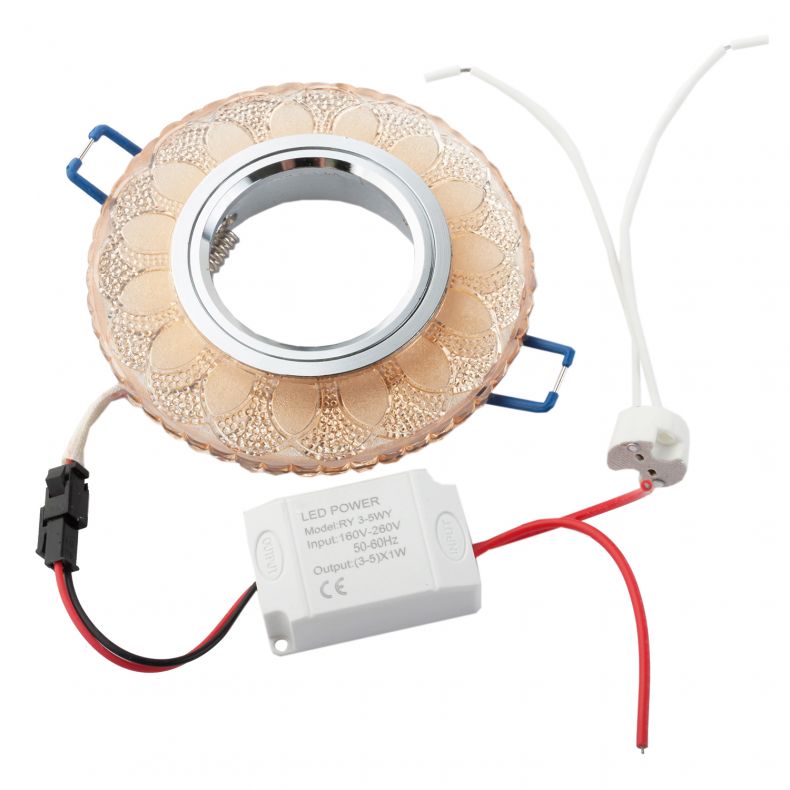

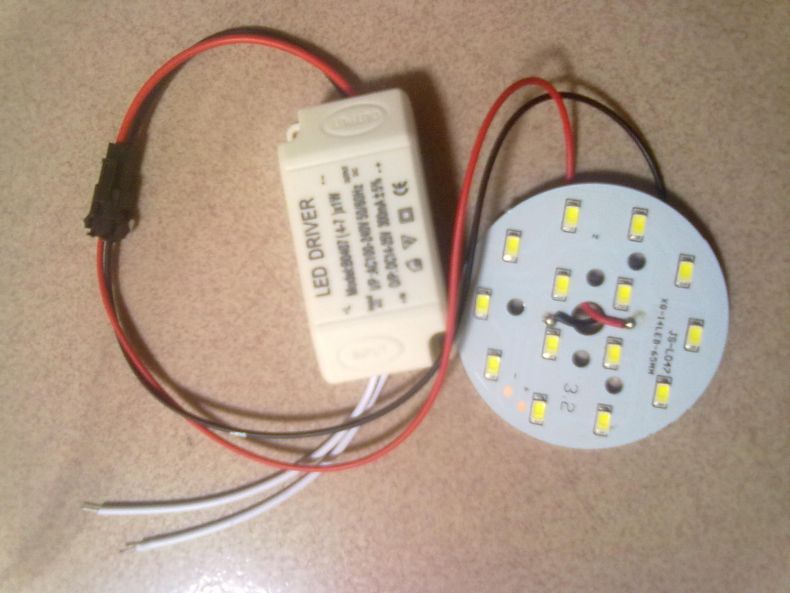

Мы разобрались, что некоторые модификации рассчитаны на питание от напряжения в 12 В. Для этого потребуется монтаж преобразователя другими словами — трансформатора или драйвера.

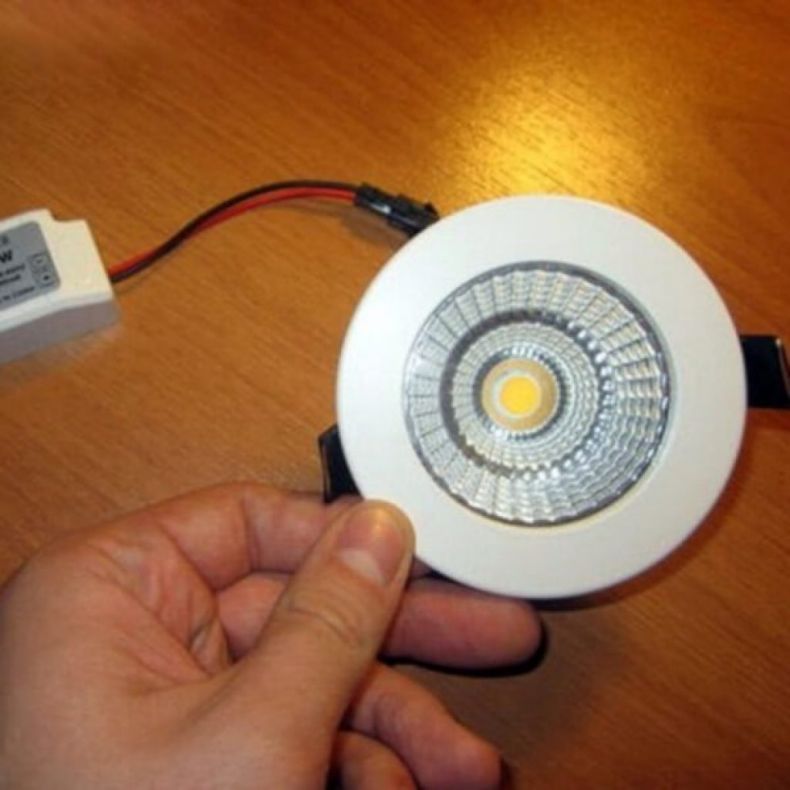

Но современные версии снабжаются спотами с возможностью работы от 220 В. Эта схема значительно проще и набирает популярность. Фактически речь идёт о встраиваемых светильниках.



Их преимущество в том, что можно добиться равномерного освещения и красиво разместить точки освещения по площади потолка.

Суть последовательного подключения

Сводится к минимальному количеству проводов, но схема применима для подключения 5 — 7 точечных светильников. Больше не получится. В простоте собственно и кроется минус с каждым дополнительным осветительным прибором уменьшается отдача света.

А, если перегорела одна лампочка, тогда вся система прекращает работу, поскольку разрывается цепь. Чтобы выполнить ремонт, требуется проверка каждой, поскольку проблема, может быть, не в одном элементе последовательной цепочки.

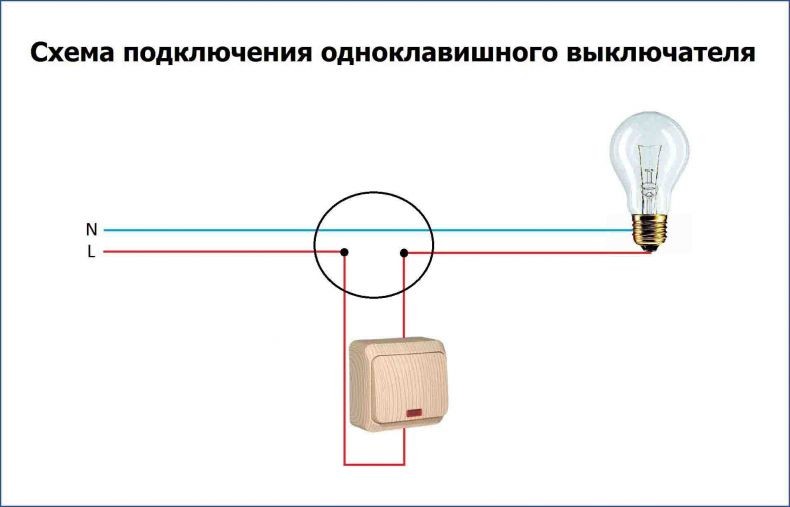

Как это выглядит? Схема базируется на последовательном движении фазы ко всем светильникам к выходу завершающего идёт ноль. Это чётко видно на схеме распределительной коробки с добавлением выключателя подробно проиллюстрированной на рисунке ниже.

  • В процессе монтажа, необходимо внимательно всё подключить. К выключателю идёт фаза, которая потом отходит на светильники. Ноль либо нейтраль обязательно подаётся на последний светильник. Это важно сделать правильно, чтобы схема работала надёжно и безопасно.

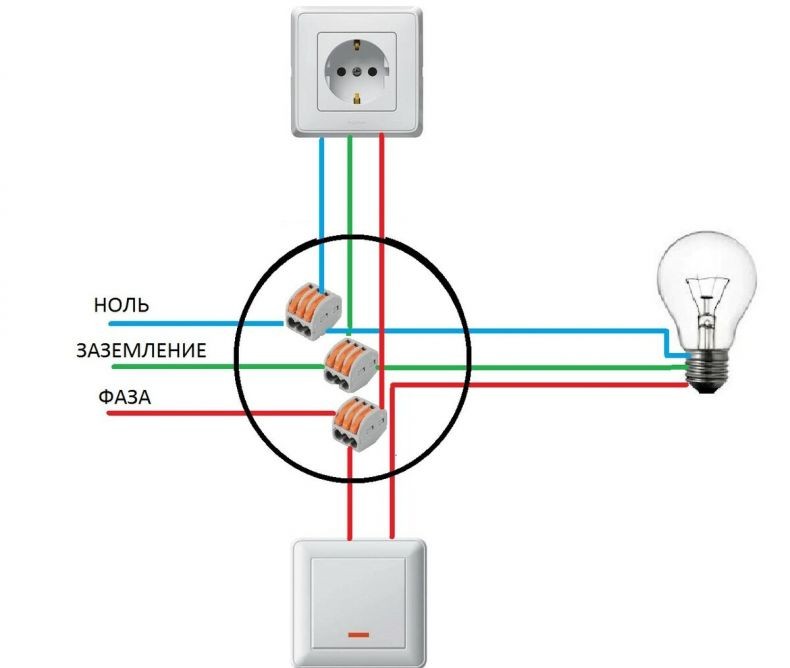

  • В случае трёхжильной проводки, кроме, нуля, фазы используется ещё заземление в виде специального провода. Он подаётся напрямую от «земляной» части колодки для индивидуальной передачи к каждому светильнику и соответствующей клемме. Для упрощения допускается эксплуатация «земли» от соседней розетки или выключателя.

Важно: Реализация выгодна на основе провода, а не кабеля. Один провод разрывается в процессе передачи питания ко всем светильникам, а ноль подаётся целостным отрезком с распределительной коробки к последнему светильнику.

Но стоит учитывать, что этот вариант подключения на практике используется крайне редко.

Чем отличается параллельное подключение

Все лампы светят на основе нормальной интенсивности. Это обеспечило популярность несмотря на наличие множества проводников. Можно подключить практически неограниченное количество светильников и даже добавить светодиодные модели.

  • Для этого эксплуатируется негорючий кабель типа ВВГ в вариациях нг 2*1,5 либо 3*1,5, а трехжильный провод требуется для проводки с добавлением заземления.
  • В некоторых случаях можно опираться на кабель ВВГ нг типа Is с негорючим качеством и уменьшенной возможностью выделения дыма, если произошло горение. Выбор на желание пользователя.
  • Возможна круглая, плоская реализация, что в целом не играет роли. Важно только то, чтобы был с негорючим свойством особенно, если рядом деревянная отделка или перекрытия.

Как создаётся параллельное подключение:

  • Лучевой вариант ко всем светильникам подводится пара проводов;
  • Шлейфным соединением — это подключение обоих проводов попеременно прямо в светильники, выходы передаются дальше.

Какой вариант удобнее? Всё зависит от существующих условий. Далее разберёмся в каждом виде отдельно.

Шлейфный вариант

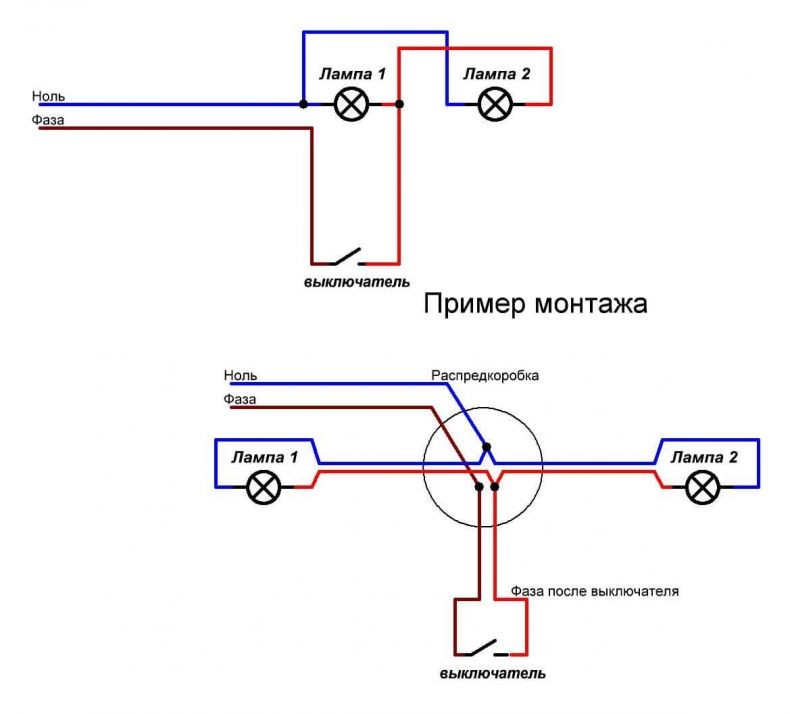

Хорошо продемонстрирован на схеме внизу. Здесь легко понять как выводится провод. Для этого из распределительной коробки отводится кабель.

Потом он заводится к первому светильнику, а к его выходу подводится новый отрезок кабеля и тянется к последующему светильнику. Эта схема сохраняется для подключения всех осветительных приборов.

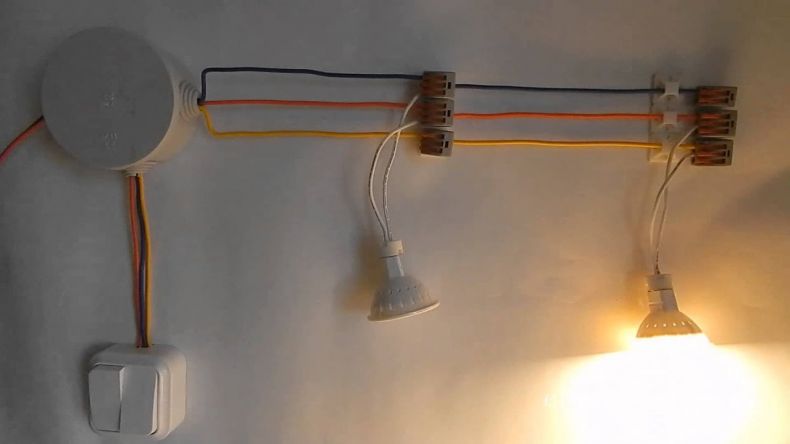

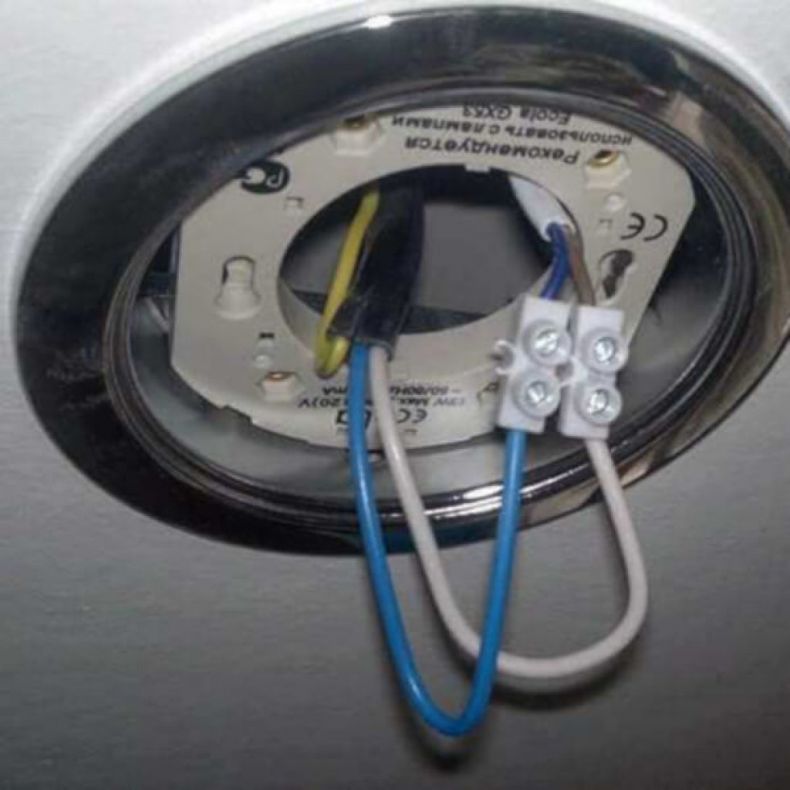

Параллельный вариант подключения точечных светильников понятно продемонстрирован на фото ниже. Физически несколько отрезков кабеля соединяют все светильники подряд один за другим.

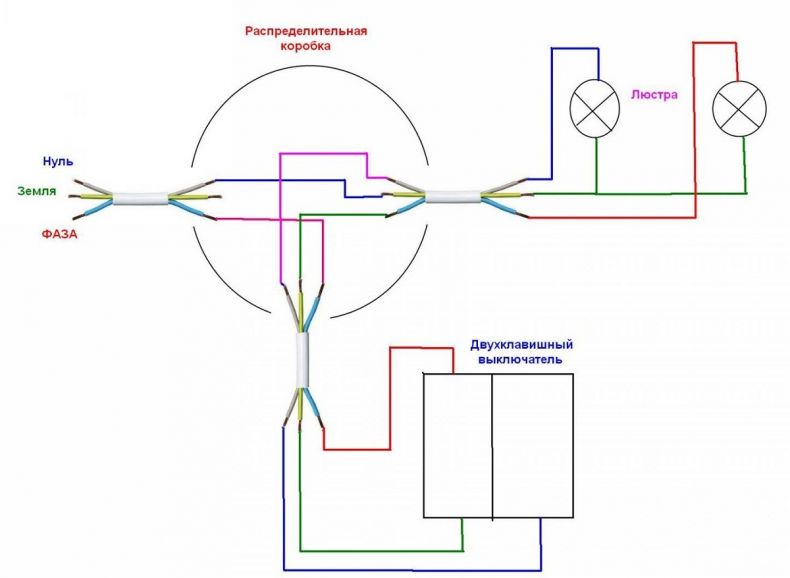

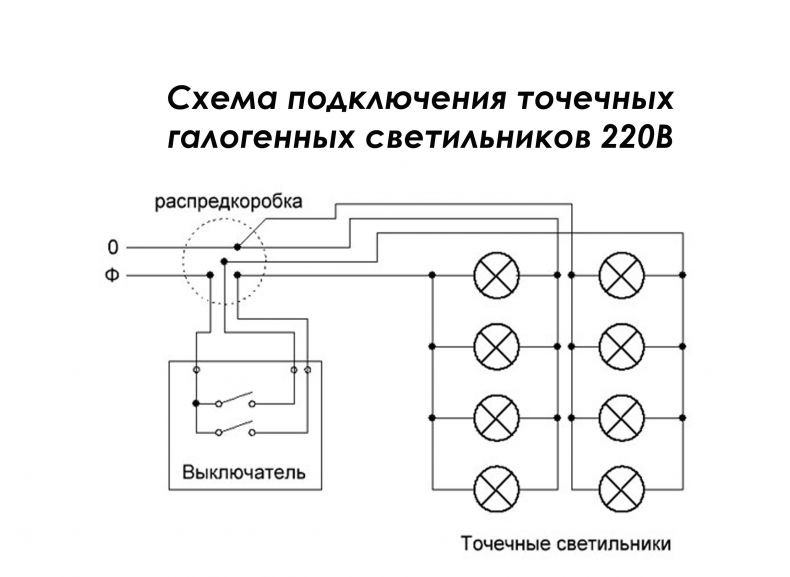

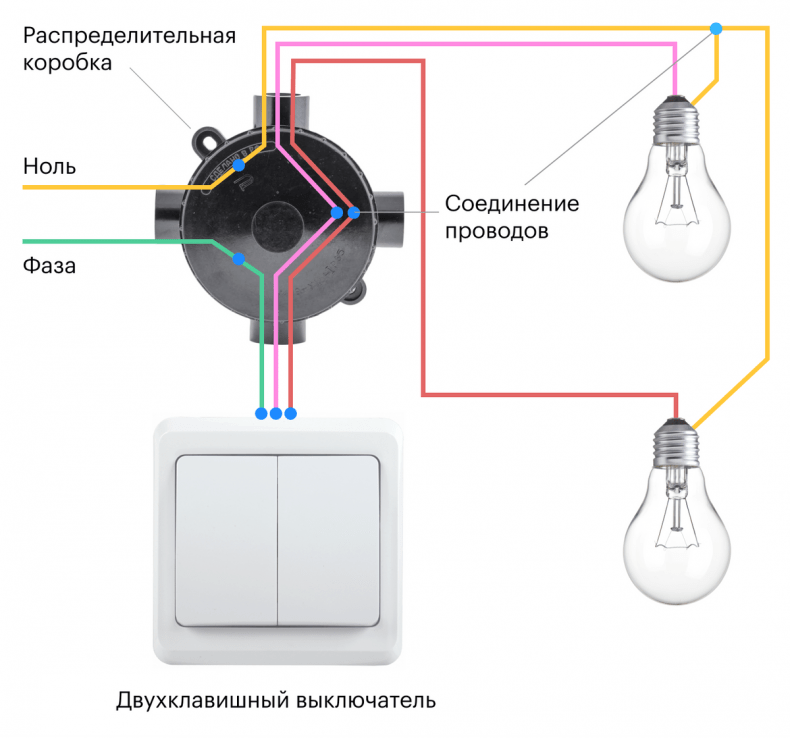

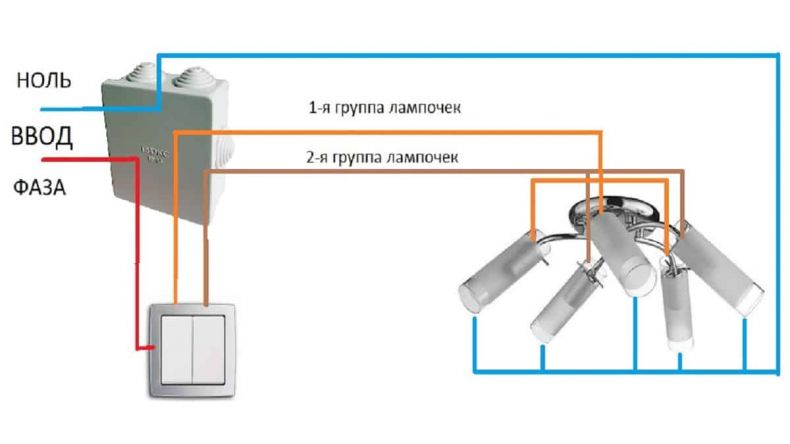

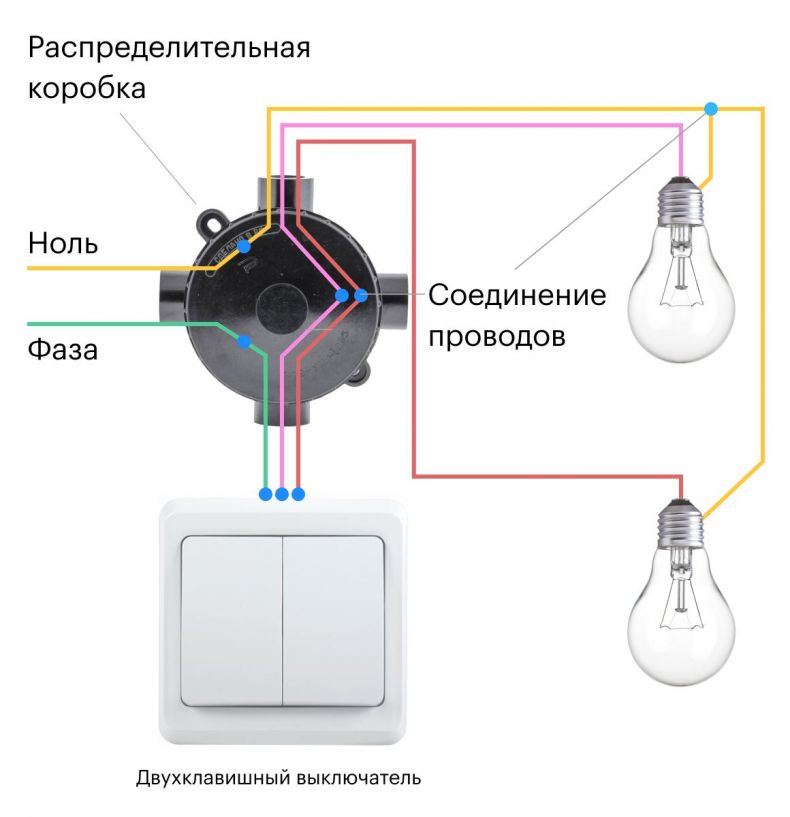

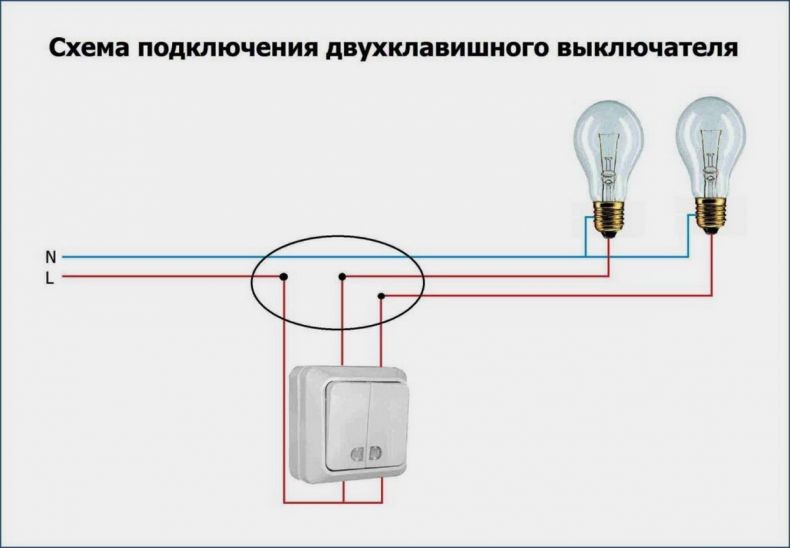

Но можно светильники разделить на две группы. В таком случае подключаются к двухклавишному выключателю. От этого схема усложняется, поскольку придётся использовать больше проводов. Смотрим на фото.

Чем отличается лучевая версия

Для каждого светильника потребуется индивидуальный отрезок кабеля. Это обуславливает увеличение финансовых затрат, но гарантируется надёжность. Если что-то сломалось, тогда не будет работать только одна из точек освещения.

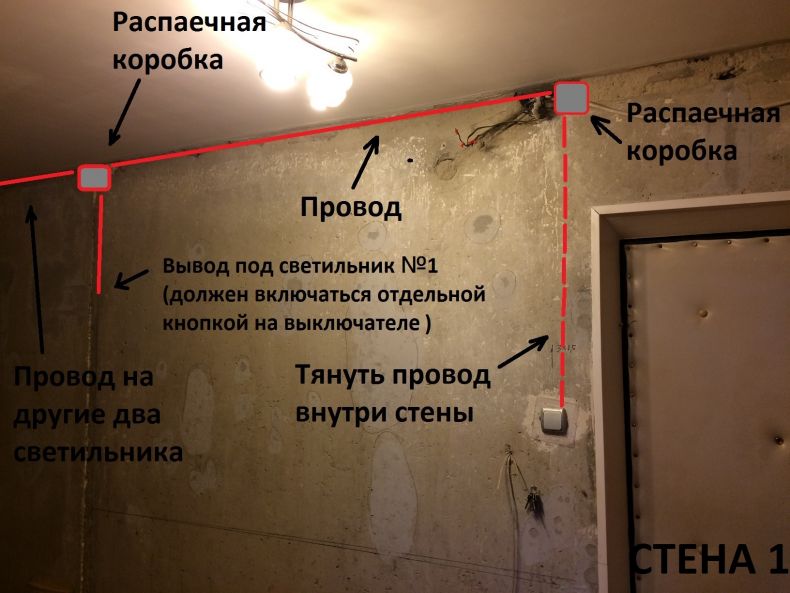

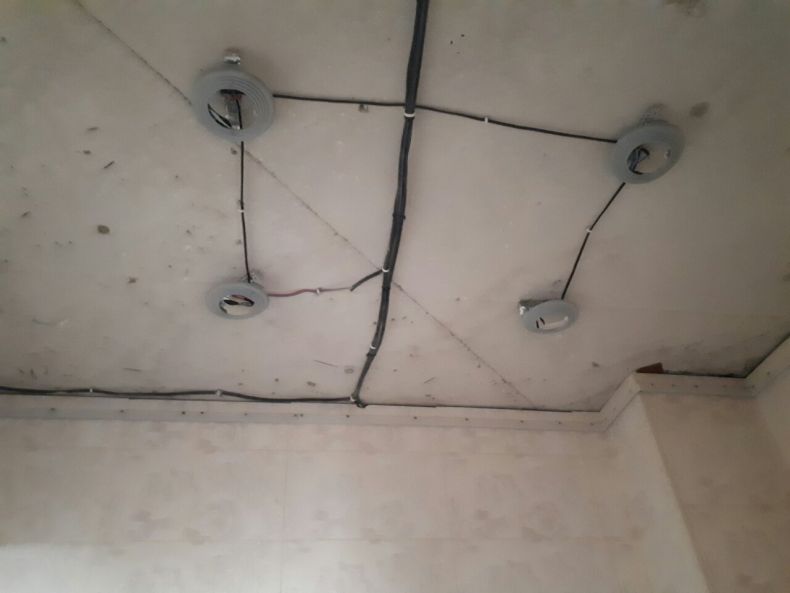

Для реализации выгодно протянуть кабель от распределительной коробки вдоль потолка. Так, чтобы он достиг середины комнаты и там надёжно закрепить. Это станет местом старта протягивания кабеля — индивидуально к каждому встраиваемому осветительному прибору.

  • На рисунке хорошо видно, что от фазного провода отходят провода к лампам и индивидуальные до нуля. Это приводит к схождению множества проводов к одному месту. Потому выбирается надёжный вариант.

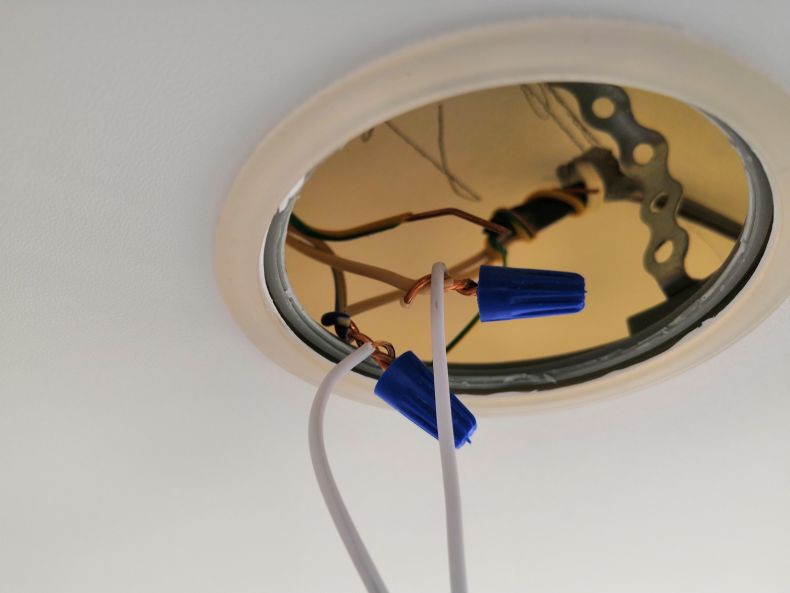

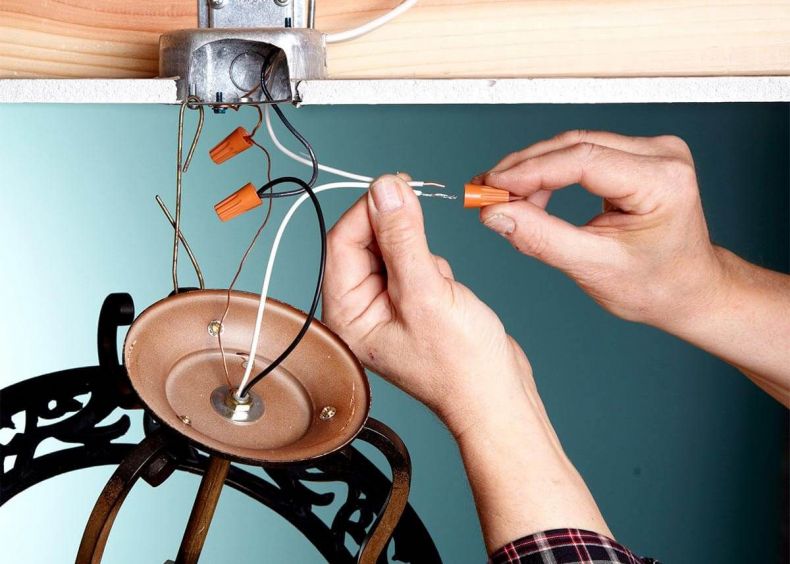

  • В случае одножильных проводов и минимального количества ламп предпочтительнее использование скрутки, но она крепко обжимается пассатижами и сваривается. Отрицательный момент в невозможности разъёма соединения. Но это очень качественный вариант на года.

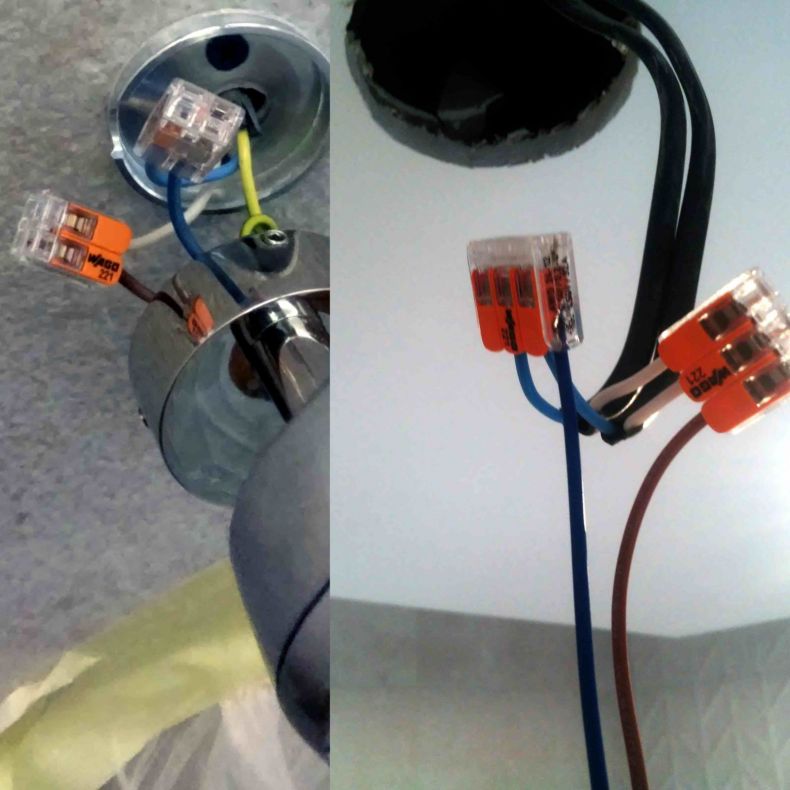

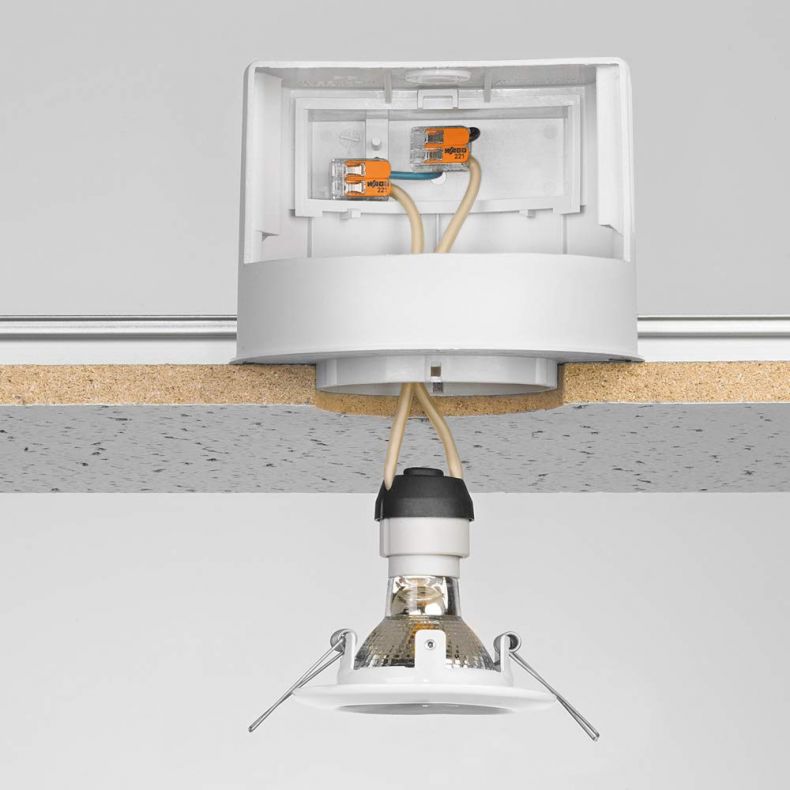

  • Второй вариант значительно проще. На каждый проводник кабеля добавляется разъём с требуемым количеством входов. Потом с ними соединяются провода. Для этого выгодны клемники типа Wago с соответствующим количеством подсоединяемых проводов. Это надёжный вариант и легко выполняется. Но эти клемники очень дорогие.

Можно опираться на стандартные клеммные колодки на основе винтового соединения. Они не дорогие, но надёжные. Но для всех используемых клемм в месте подключения кабеля придётся добавить перемычки. Это нужно, чтобы напряжение подавалось ко всем проводам.

Но нельзя сказать, что этот метод очень популярный. Мы осознали его надёжность. Но высокая стоимость отпугивает потенциальных пользователей. А новичкам своими руками слишком сложно выполнять монтаж, поскольку много проводов и легко запутаться.

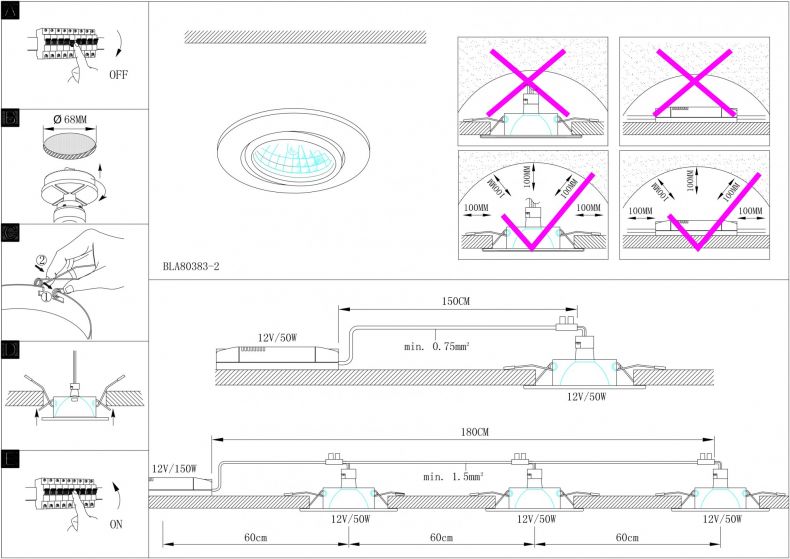

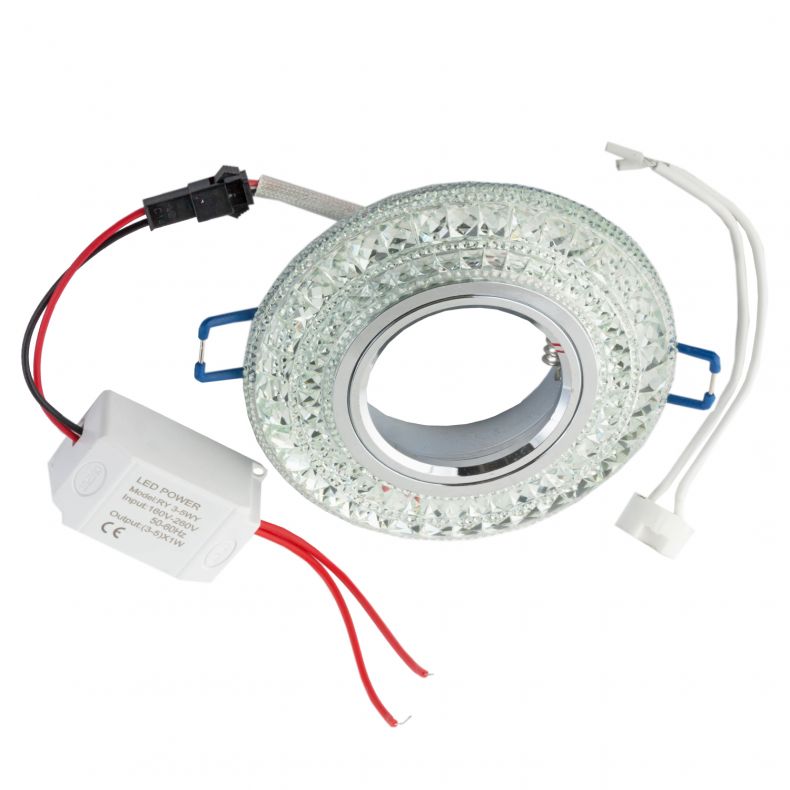

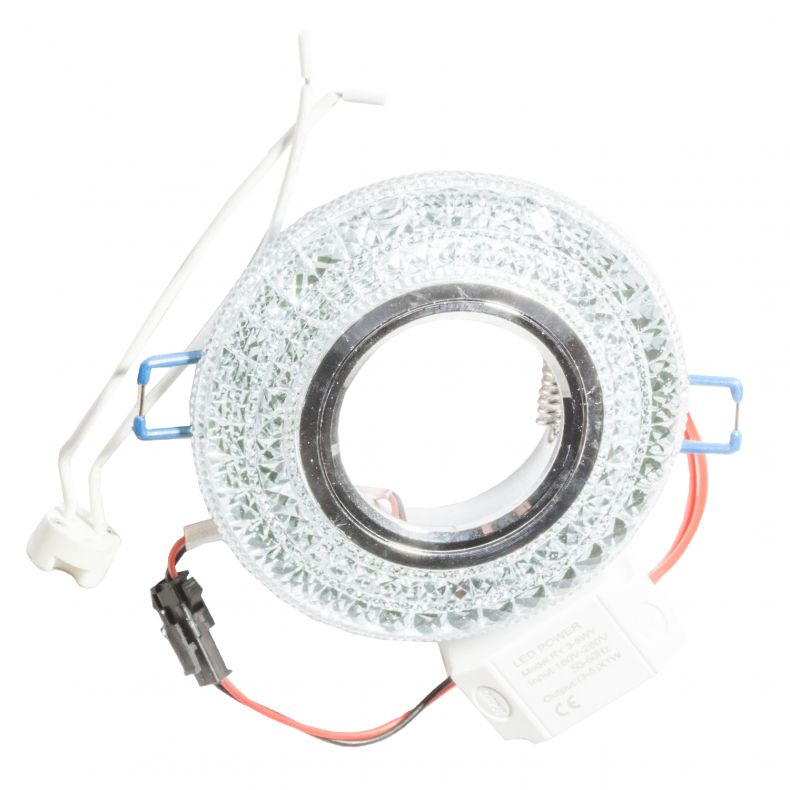

Если светильник на 12 В

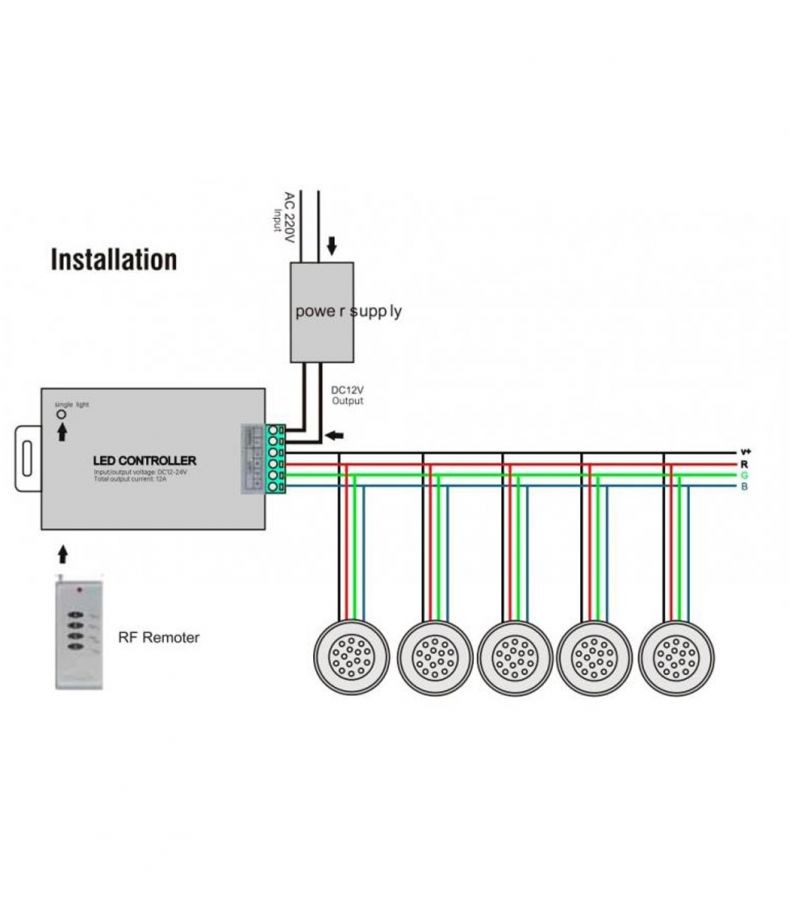

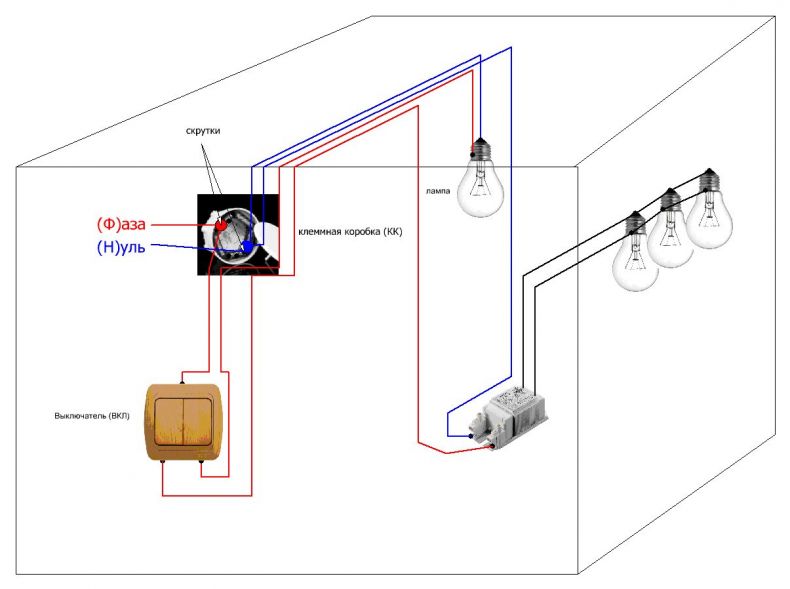

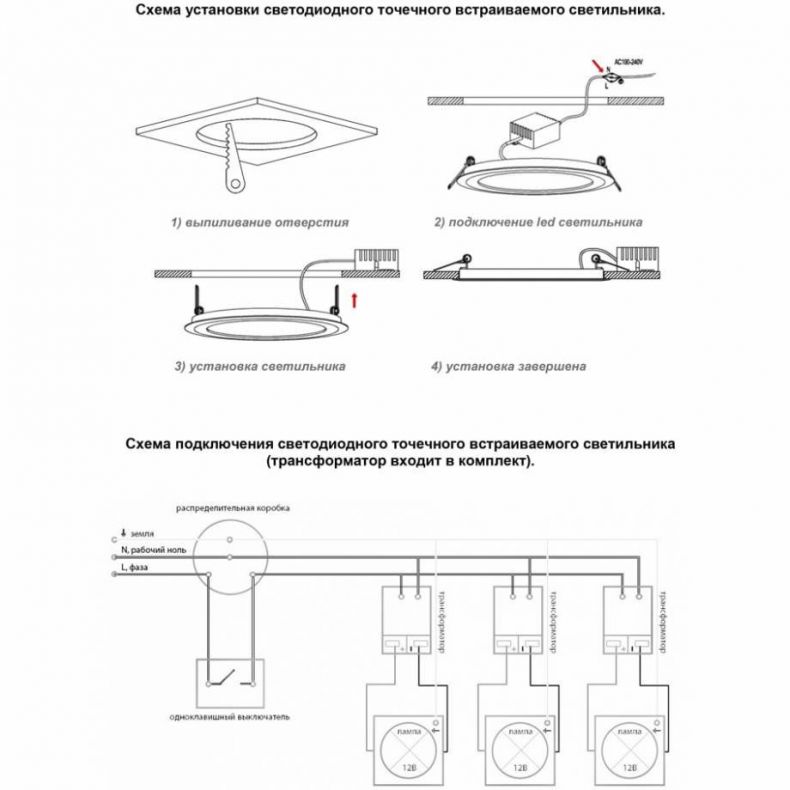

Это не поменяет схему подключения точечного светильника. Но кабель нужно заводить от выключателя к преобразователю и с выхода трансформатора отводится на лампы.

  • Хотя, если осветительных приборов точечного типа слишком много, тогда выгоднее подключение к двум клавишам.
  • Для реализации эксплуатируются два трансформатора под блок питания и переходник.
  • Но схема от этого не становится значительно сложнее, поскольку эксплуатируется две ветки.

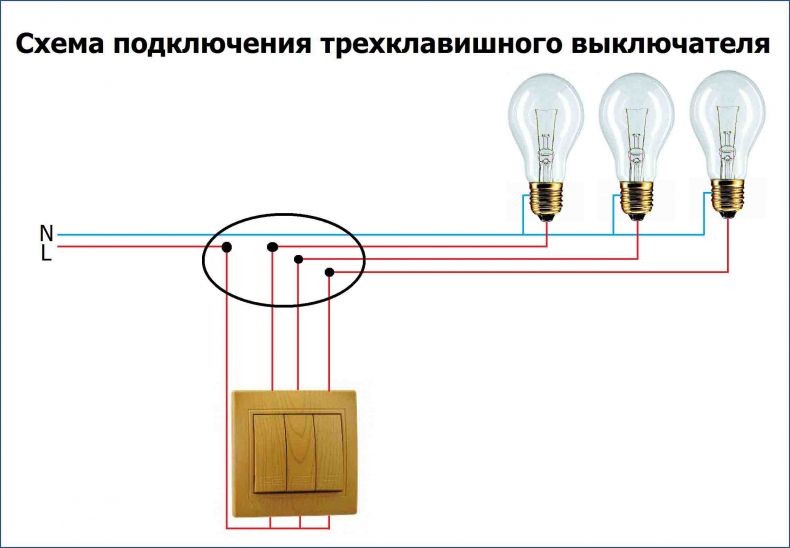

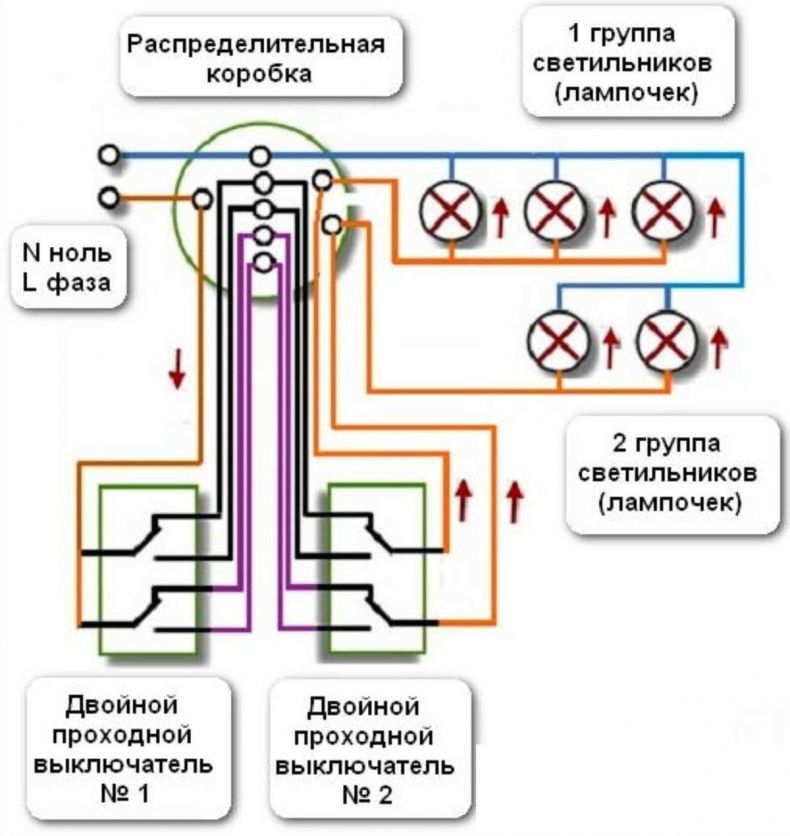

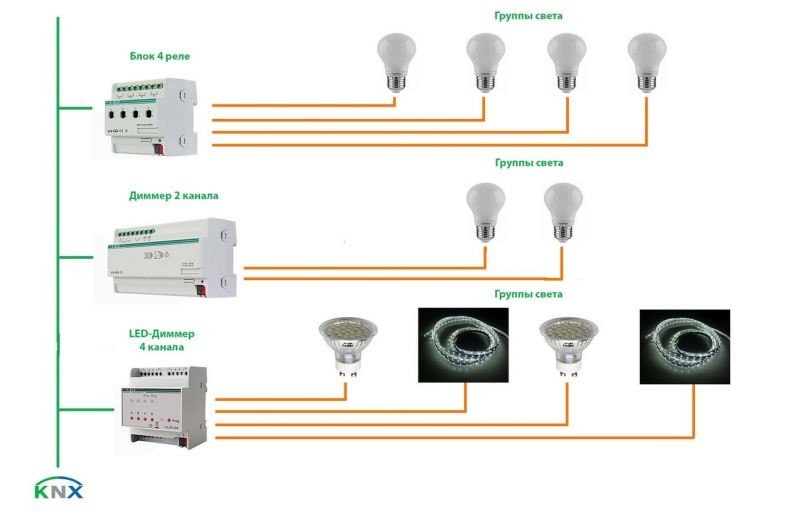

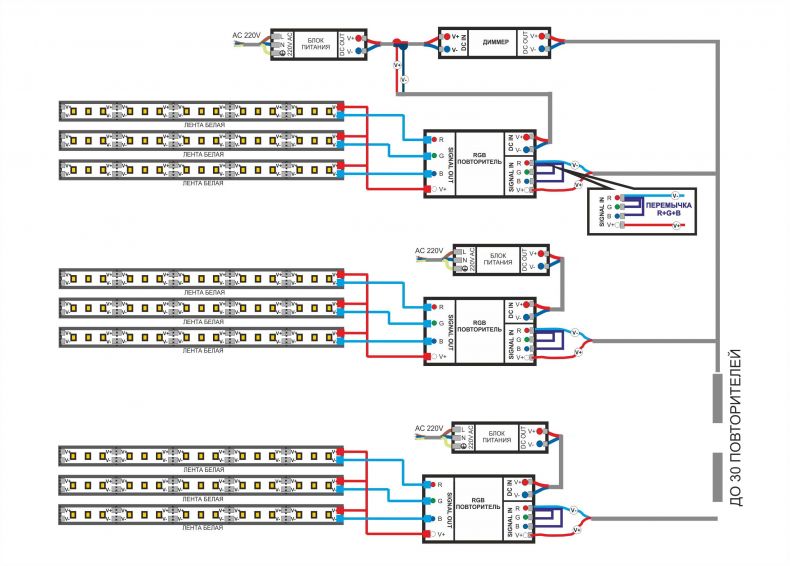

Если очень нужно можно использовать выключатели на три клавиши или соединить несколько выключателей. В случае возникновения желания создания освещённости широкого предела выгоднее ставить диммер. Всё отличие в наличие или отсутствия трансформатора.

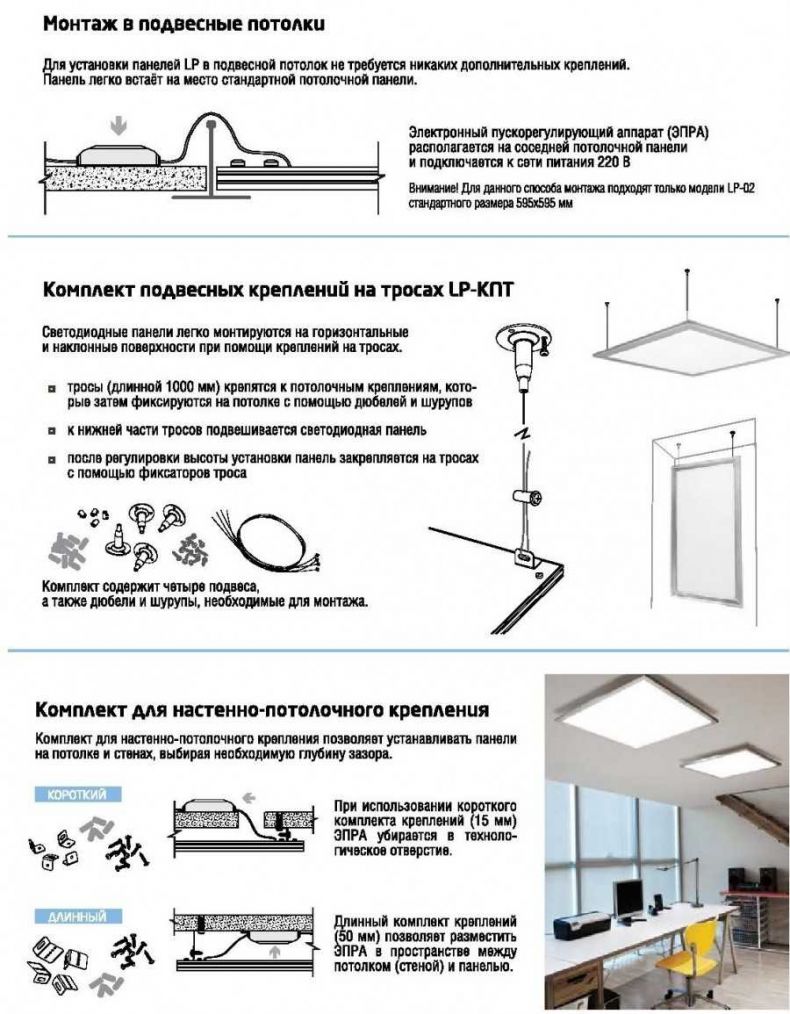

Как подключить в натяжной потолок

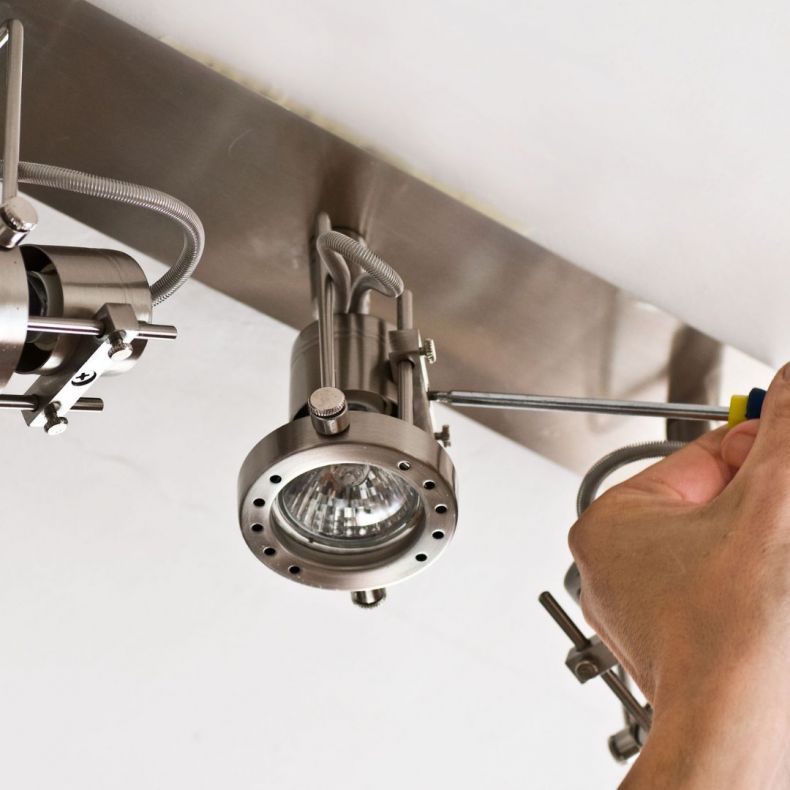

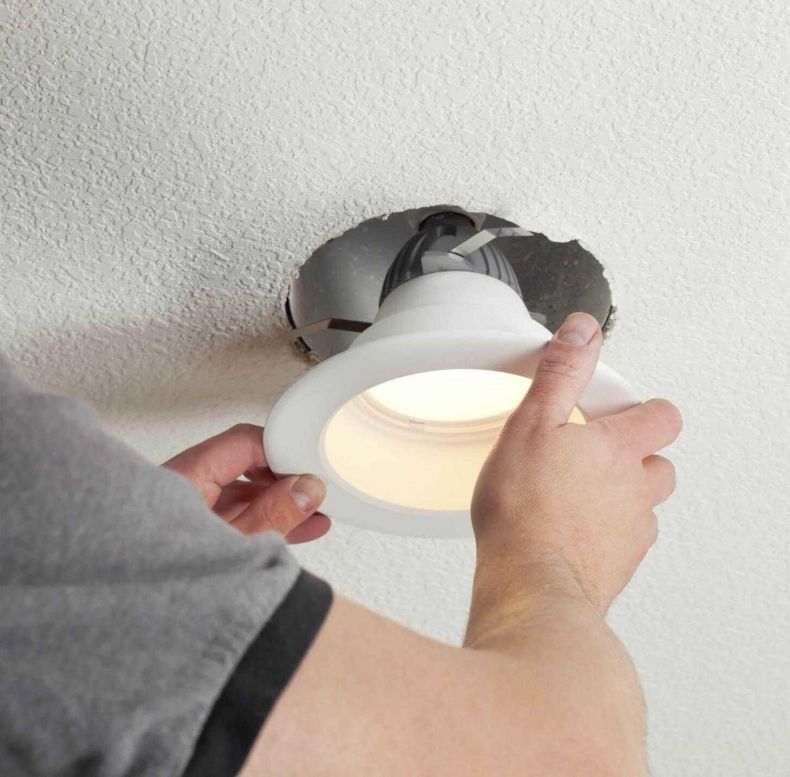

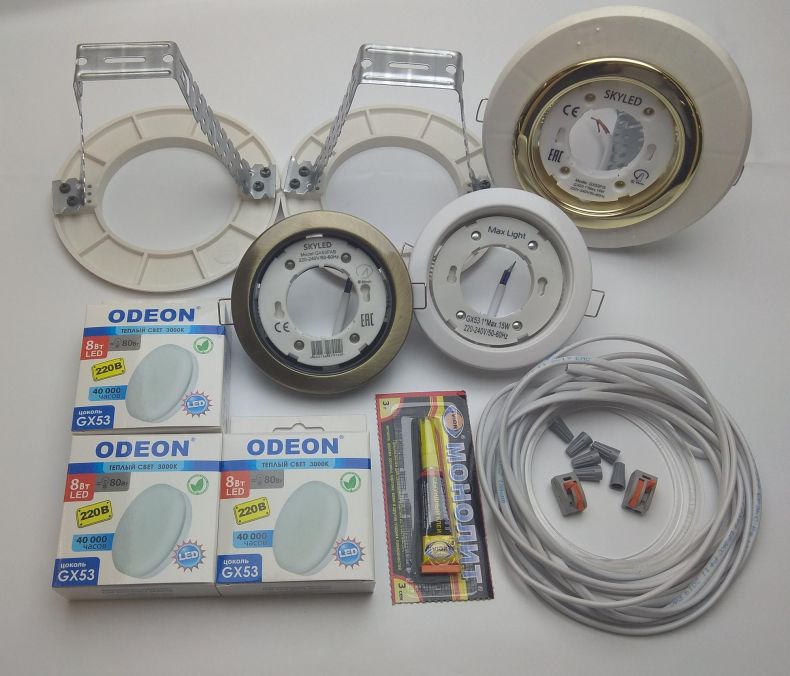

Для правильного монтажа точечного светильника очень важно придерживаться не только схемы. Но учитывать последовательность действий в зависимости от типа потолка. Всего-то несколько осветительных приборов данного типа способны создать красивый интерьер.

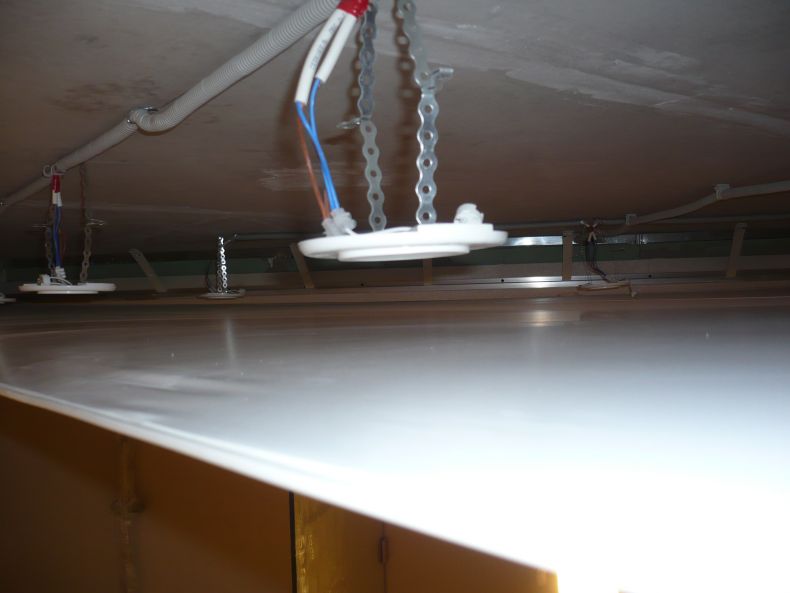

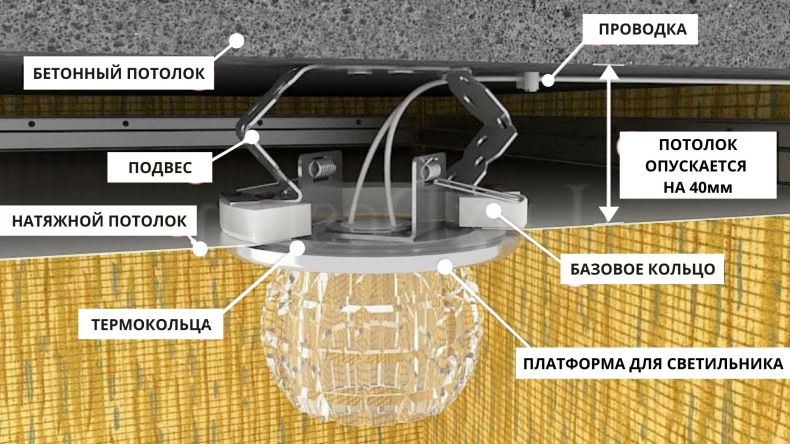

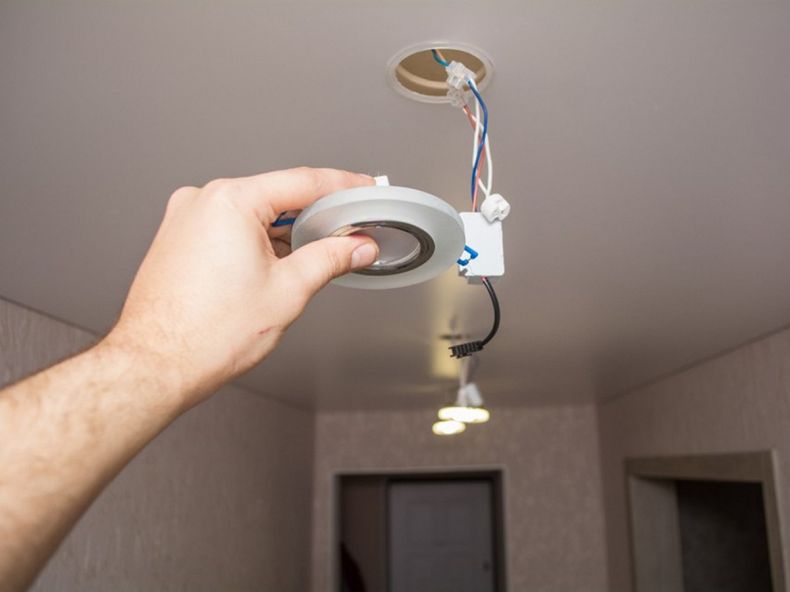

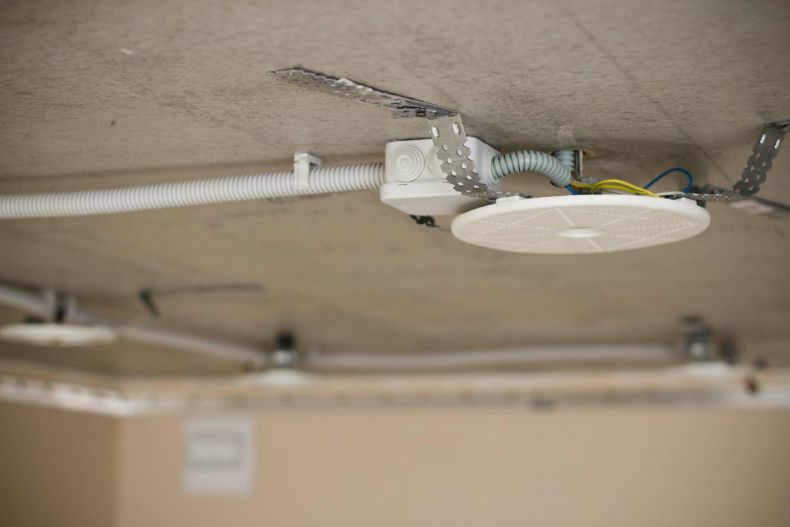

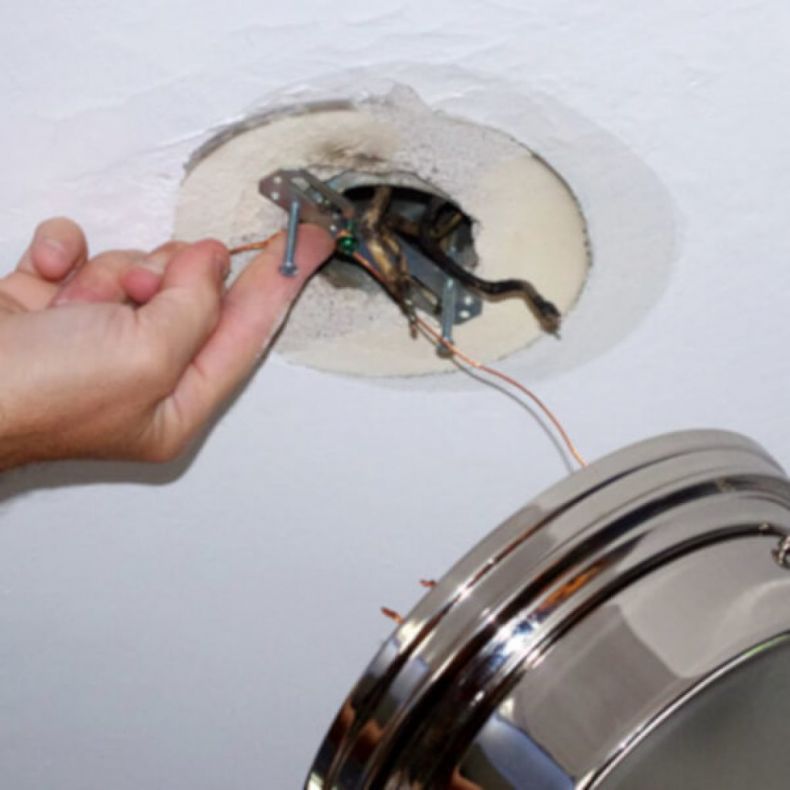

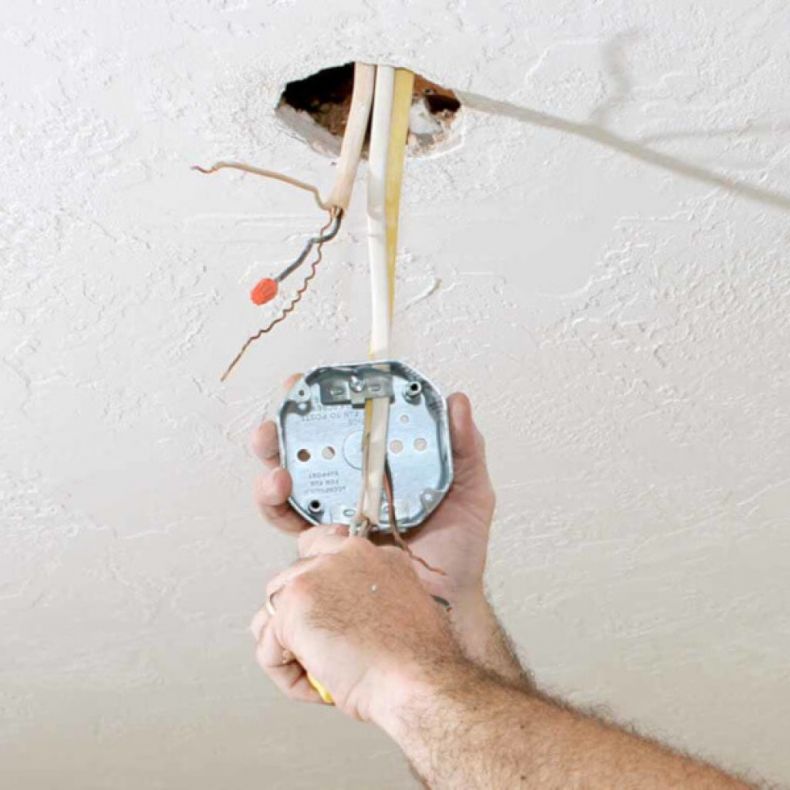

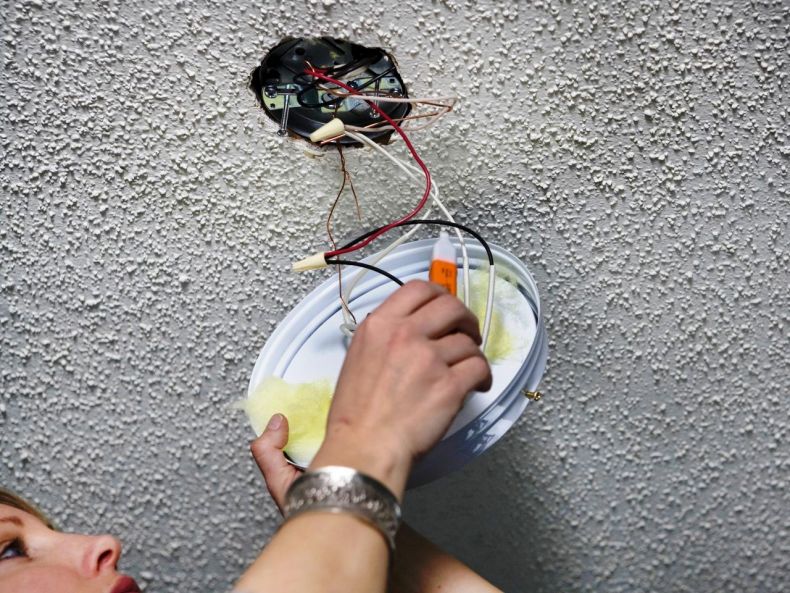

В случае с натяжными потолками следует заранее проводить проводку. Проводка закрепляется к потолку, но без питания, а светильники монтируются на подвесах. Теперь можно выполнить соединение и проверить работоспособность.

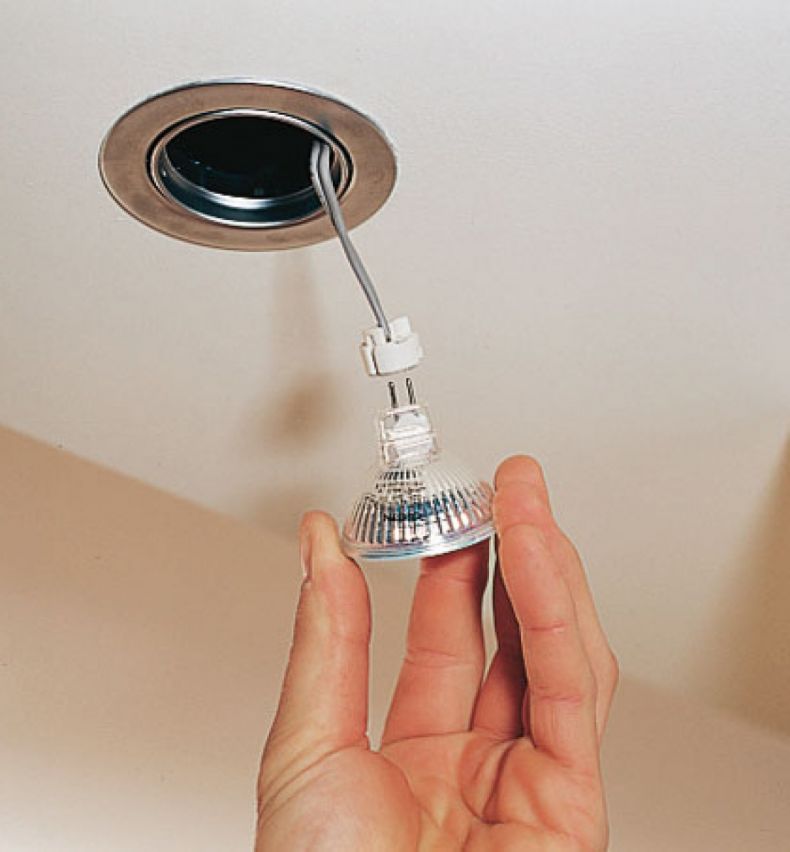

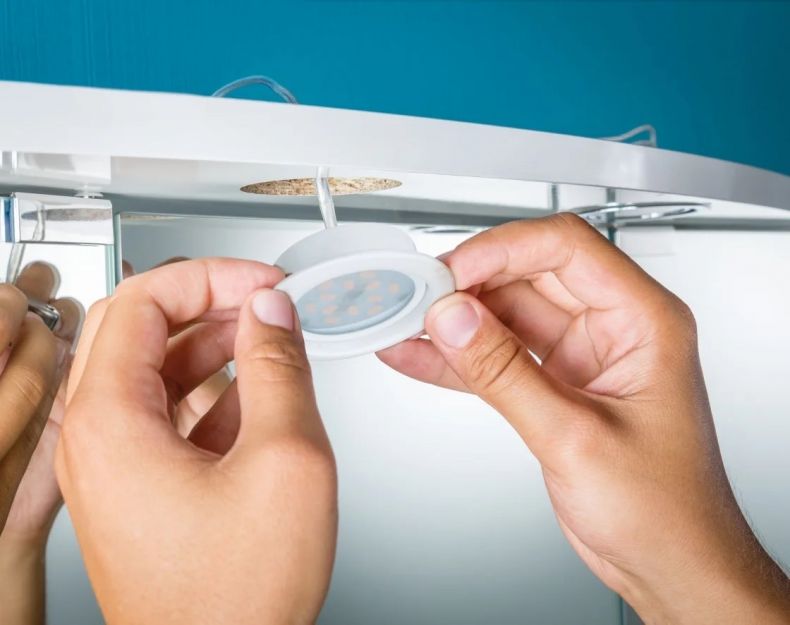

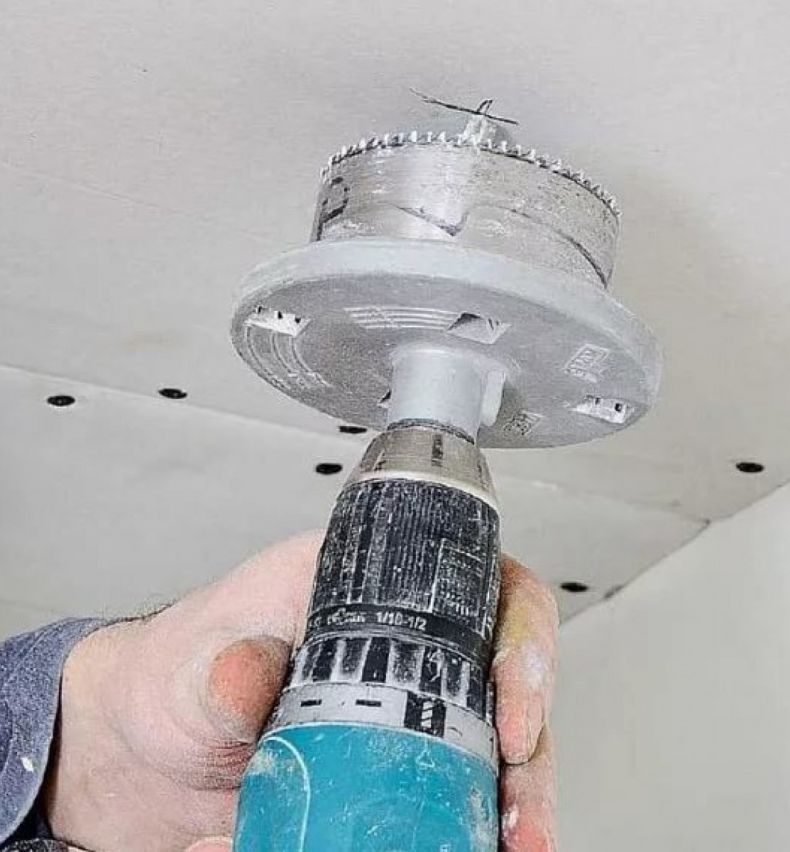

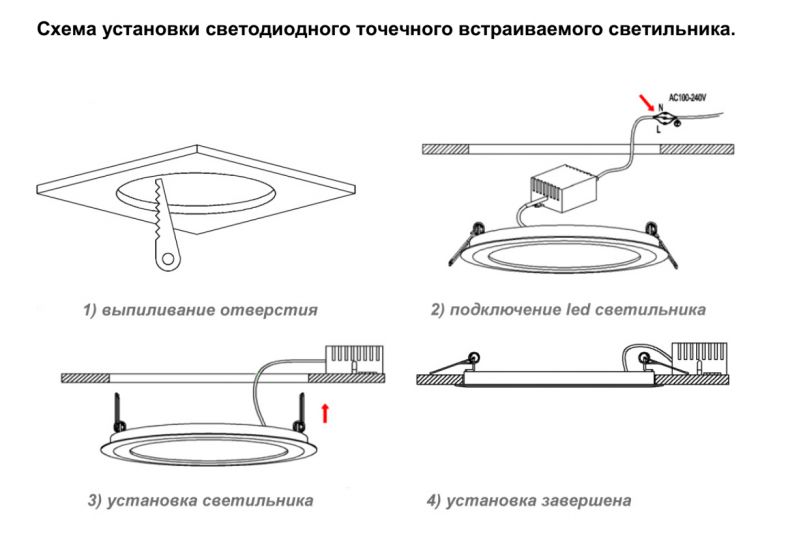

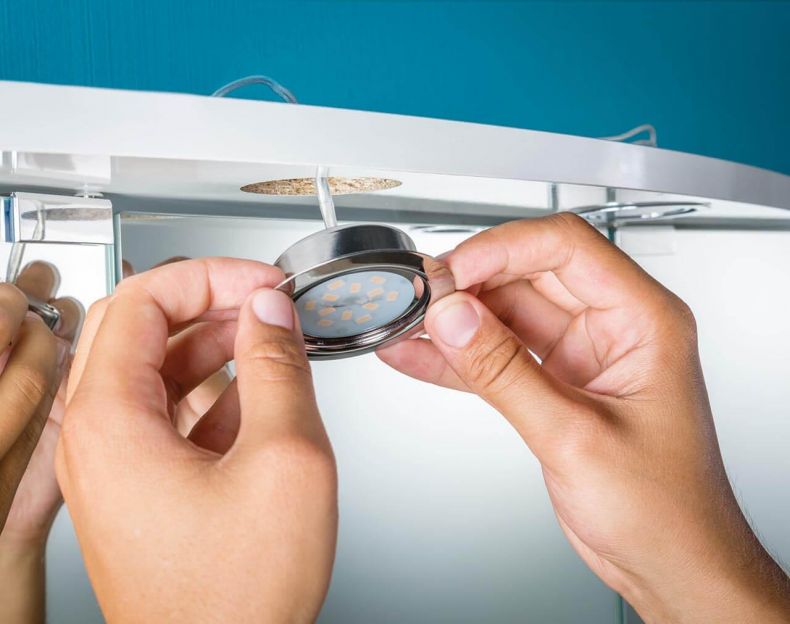

Нужно отключить питание и выполнить монтаж натяжного потолка. Для этого следует вынуть лампы и другие части уязвимые к увеличенной температуре. Далее в материале прорезаются отверстия в требуемом месте и добавляются уплотнительные кольца. Останется собрать светильник.

Таким образом мы разобрались чем отличаются точечные светильники на 200 и 12 вольт. Разобрались в различных схемах подключения. Это значительно облегчит работу новичку.
