Прокладка кабелей в траншее (нормы, глубина, способы): требования, технология и процесс устройства постели на дне колеи для проводов

Автор: Инженерная компания "КАПРО"

Для передачи электроэнергии от производителя к пользователю, ей по кабелю нужно поспешить по специализировано устроенной линии. Чтобы оградить кабель от вреда, сберечь от разных воздействий и вандализма, его прокладывают во рвах.

Раньше часто использовался метод укладывания над землёй, однако в наше время этот метод устарел и его сменила укладка коммуникационных сетей в почву. Методика копания и тонкости прокладывания кабеля дадут знать, как не ошибиться в период ведения работ.

Содержание

Нормы и правовые моменты

Для верного укладывания провода в канавы: СНиП 3.05.06-85, ещё СНиП 12-03-99. В описанных правилах приводятся положения, что отвечают за ведение работ по электромонтажу, методах выкапывания рвов, необходимые стандарты, что нужно учитывать при исполнении процедуры.

Добавочно в строительных процессах применяются правила устройства электрических установок. Исследовать этот вопрос можно по 7 изданию ПУЭ. В нём расписаны условия выкладки кабелей силового порядка в почве.

Нормы с требованиями

Имеют место некоторые требования к укладыванию в траншее проводов:

Заглубление делается так, чтобы невозможно было разрыть лопатой. Уровень залегания обусловлен типом почвы, возможностью его замерзания и яруса протекающей под землёй воды.
Проводам надлежит быть защищёнными от вреда механического плана.
Дно рва следует выстелить песком: песчаная подстилка не позволит проводу соприкасаться с твёрдым грунтом.
Когда протягивается под дорогой, применяется металлическая труба с толстыми стенками. Это уменьшит риски нарушений из-за большого натиска на покрытие.

Инструменты для работы

Копание канавы под укладывание кабелей проводится ручным способом или с применением техники. При рытье вручную в ход идёт лопата штыковая – для отбора почвы и совковая – для передачи взрыхленной земли на верх.

При большом объёме работы задействуют экскаваторы. Когда почва имеет немалый процент замерзания либо работы проводятся зимой, требуется большая глубина рва, тогда лучше применить экскаватор цепного типа.

Привычный экскаватор с ковшом подходит, когда предстоит провернуть множество работы за малое количество времени. Потрудиться руками станет актуально, когда на делянке уложены коммуникации и рыть следует с осторожностью.

Заглубление траншеи

Заглубление для протяжки кабеля силового подбирается в согласии с мощью имеющихся проводов. Вот некоторые значения:

электрический провод мощью до 20000 Вт – 70 см;
кабель до 35000 Вт – 100 см;
проходные пятачки и проходка под дорожным полотном – не меньше 100 см.

Чем более интенсивность, тем большее устраивается заглубление в выкопанной канаве. Когда линия укладывается на обрабатываемых полях, а ещё мощностные кабеля более 110 Кв – ожидается, что заглубление канавы будет равняться свыше 1,5 м.

При введении в постройку, канаву под кабель получится прорыть на 50 см. Самый малый промежуток меж кабелями, выложенными в единой канаве – 100 мм. Опираясь на это значение нужно прокопать канаву на необходимую ширину.

Процесс копания траншеи

Перед рытьём канавы нужно начертать или взять схему делянки с прорисовкой укладки всех линий под грунтом. Далее можно последовать шагам из предписания:

узнаётся тип канавы – присутствуют откосы, стены отвесные или перемешанный тип;
подготавливается плоскость. Делянка вычищается от мусора, веток, убираются пеньки;
осуществляется разметка. Забиваются колья или столбы в начале и в окончании канавы, а меж ними протягивается нитка;
проводится копка – руками или с привлечением техники. Почву из канавы лучше складировать по одной стороне на удалении 50 см. В дальнейшем станет нетрудно зарыть ров, если почва окажется рядом.

На завершающем этапе, возможно установить мостки для переходов, если канава широкая.

Методика и устроение настила на дне канавы

Если канава для кабелей вырыта, начинается засыпка подушки. Под ней имеется ввиду прослойка песка конкретной высоты, что находится на дне рва. Подушка выстилается по всей площади канавы. Прослойка разравнивается, а песок хорошенько прессуется.

Зачем это нужно?

Песочная подстилка нужна тогда, когда необходимо уберечь кабель от наружных воздействий. Из-за песочного уровня у силового провода не выйдет тереться о твёрдые компоненты грунта. Другое предназначение: уберечь кабель от преломления. Учитывая, что почва тверда – провод в ней способен прогибаться и поломаться.

За счёт песка обеспечивается мягкость. Почва способна передвинуться или протолкнуть вниз за счёт массы провода, а песочная подстилка предостережёт от изломов. Если в почву просочится вода, то песок заберёт её в себя.

Материалы и техника

Песочная постель применяется, когда весьма затвердевшая почва. Когда земля во рве мягкая и рассыпчатая, тогда позволяется не насыпать туда песок. А провод следует защитить, погрузив его в защищающий короб, что не позволит ему нарушиться.

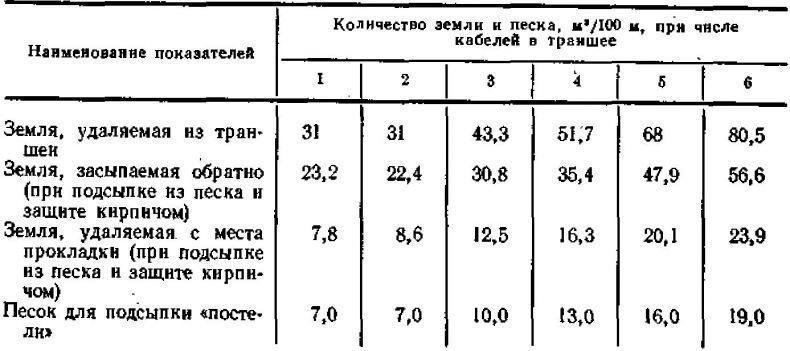

Песчаный настил делается из речного песочка. Завоз песка проводится на строительную площадку заблаговременно. Песочная прослойка устраивается на расстоянии всей траншеи.

Песок всыпается слоем не меньше 10 см с помощью лопаты и выравнивается. Подушку следует уплотнить за счёт вибратора. Если нельзя достать аппарат, можно смастерить ручное приспособление: берётся брус по широте канавы и на него прибиваются рукоятки.

Процесс обустройства настила

Подстилочная прослойка в состоянии огородить кабель от вреда и соприкосновения с подпочвенной водицей. Это позволяет сформировать использование мощного кабеля на долгие годы без аварий. В этом применяется отсеянный песок без сторонних компонентов и мусора. Методология:

после копки канавы и стабилизации стенок, где есть потребность – устилается постель из песка;
применяя лопаты совкового типа, песок раскидывается в равной мере по целой протяжённости линии;
слой песка выравнивается до образования прослойки 10 см;
песок уплотняется за счёт вибратора или прочих приспособлений.

Выкладывание провода в траншею

Чтоб не подвергать провод вредоносным воздействиям и чтобы он послужил долгое время, в ходе укладки руководствуются такими предписаниями:

в одной канаве позволяется помещать не больше 6 проводов, под вольтажом 6-10 Кв;
позволяется протянуть 2 кабеля с 35 Кв интенсивности в одной канаве;
около этих кабелей позволено протянуть 1 пучок контролирующих проводков;
широта канавы для единого провода при интенсивности 10Кв – 20 см, при напряжении 35 Кв – 30 см;
если имеются вредоносные условия в почве, провода выкладываются на помосте;
выкладывание проводится с малым запасом протяжённости;
позволительна змеевидная выкладка или волнами.

Удаление меж проводами отличающимся вольтажом равняется:

для проводников 10 Кв – 10 см;
для проводников 20-35 Кв – 25 см;
к кабелям 110-220 Кв – 50 см.

Такие работы предписывается осуществлять в сухое время. Зимой кабель загодя нагревают. Если t: на улице -20, то работать в таких условиях можно не больше 1 часа.

Процедура укладывания одного кабеля мощью до 35 Кв

Для выкладывания провода мощью 35 Кв следуют такому распорядку:

Кабельный ров необходимо принять по акту от строительной организации.
Когда канава вырыта, а песочная прослойка устроена, нужно осмотреть монтаж опирающих стояков для муфт, неимение водицы в канаве, заторов в трубах, когда провод станет помещаться в корпусе.
Монтаж барабана. Подвоз бухты выполняется за 24 ч до старта рабочего процесса. Его осматриваются снаружи, устанавливают, проверяется плавное схождение, выставляются ролики.
Укладывание. На делянках по прямой – не нужно много работников. Когда кабель выкладывается под угол, тогда требуется присутствие одного человека. Один человек контролирует раскатывание и передачу кабеля, а 2-3 работника идут впереди и в завершение провода. Быстрота выкладывания не больше 30 м/мин.

Укладка проводов взаиморезервируемых

Учитывая информацию из 2.1.16 ПУЭ в единой трубе либо закрытом просторе нельзя выкладывать резервируемые взаимно кабеля мощью до 42 В. Их возможно уложить в одной канаве, но в различных ячейках со сплошными переборками.

Данные короба устраиваются огнеупорными. Опираясь на нормы, укладка резервируемых взаимно кабелей позволяется в единой канаве, если между коробами удаление метр.

Выкладывание 2-х проводов

В ров могут выкладываться 2 кабеля, если они обладают равной интенсивностью. При всём широта меж ними окажется различной. Для проводов мощью 10 Кв – 11 см, а для кабелей интенсивностью 20-35 Кв – 26 см.

Здесь стоит учесть скрещение с прочими коммуникативными линиями. Промежуток меж ними устраивается 60 см. На подобном же удалении должен располагаться кабель от фундаментного основания.

Устройство линии больше 35 Кв

Кабеля высокого напряжения более 35 Кв выкладываются в согласии с нормативами по безопасности ПУЭ. Этот кабель закладывается на глубину не меньше 1 м. Наполненные маслом линии выкладываются с заглублением 1,5 м.

Позволяется выложить только единый слой кабеля с высоким вольтажом от 35 Кв, а в трубах не больше 2-х. Протягивать провода с высоким вольтажом под дорожным полотном не разрешается. Данный кабель необходимо защитить плитами из бетона утолщением 50 см.

Требуется ли защита и от чего?

Нередко при укладывании кабеля во рве им наносится вред. Они случаются при разрабатывании почвы на участке засыпки канавы. Нечаянно наносятся кабелю повреждения через действия лопатками или техникой из-за неправильного копания ковшом. Для предотвращения этого, применяется защита к проводам.

Методы защиты кабеля в траншеи

Имеется несколько методов защиты:

кирпичики керамика;
бетонные плиты с арматурой;
трубы и короба;
сигнализирующие ленты.

Плиты из железобетона укладываются сверху насыпки кабельной протяжки. Применимы особые, керамического типа, полнотелые кирпичи. Короба производятся из крепкой пластмассы, а металл идёт на трубы.

Ленточки для сигнала производятся из высокопрочного полиэтилена, из полимеров. Ленты идут утолщением 3,5-5 мм. В них может вкладываться армирование стекловолокном. На их плоскости виднеется примечательная надпись. Плиты применяются к кабелям мощью от 35 Кв, а ленточки для образцов меньшей интенсивности.

За счёт кирпичей и бетона

Бетонные плиты с арматурой внутри, должны быть утолщением не меньше 50 мм. Они ложатся позже обустройства канавы и подстилания песка, сверху высоковольтных проводов. Защита с помощью кирпичей применяется на проводках с малыми вольтами.

Кирпичную прослойку укладывают поверх рва – в поперек и вдоль. Способ укладывания отталкивается от широты канавы. Нельзя применять пустой в середине кирпич. Глиняный материал обладает свойственным ему красноватым оттенком, что предстанет ориентиром в раскапывании канавы.

Благодаря сигнализирующей ленте

Сигнализирующая лента для защиты, применяется при прокладывании 2-х линий в единой канаве. Их мощь в сумме не может превышать 20 кВ. Им считается прогибающееся полимерное сырьё, которое выкладывается на вышине 25 см от верховой окантовки провода. С боковых частей лента выглядывает на 50 мм.

Данный метод защиты не разрешено применять, если линия кабелей содержит напряжение более 1 кВ и обслуживает пользователей 1 категории. Такая лента не выкладывается при скрещивании трассы с прочими укладками.

Зарывание траншеи

В завершающем этапе – канава засыпается почвой:

применяется взятая из канавы почва;
грунт необходимо очистить от виднеющихся каменьев и включений;
в условиях города применяется песок;
закапывание происходит пошагово;
любой слой выходит утолщением 20 см, он смачивается и уплотняется.

Ошибки при закладывании кабеля

Часто встречаемые недочёты и что не стоит проводить:

зарывать в канаву кабель, не предусмотренный для уличного использования;
прокапывать ров вплоть к фундаменту;
устраивать заглубление канавы меньше 900 мм;
обходиться без песочной подстилки;
не трамбовать песок, протягивая провод на взрыхлённую почву;
выкладывать кабель кольцами;
применять кирпич силикат или пустой внутри кирпич.

Все упомянутые ошибки получится предупредить, если загодя следовать верной методике укладывания кабеля.
