Промежуточное реле — назначение, примеры использования, виды. Обозначение на корпусе, нюансы регулировки и подключения

Многие варианты электросхемы создаются для оснащения слаботочных систем. Главное предназначение таких устройств заключается в способности трансформировать входящий сигнал, который закладывают по определённому алгоритму действий.

Для этих целей используют промежуточное реле. Его компактные размеры и устойчивость к внешним воздействиям позволяют выбирать его для оснащения электрических приборов.

Назначение и функции промежуточного реле

При помощи такого коммуникатора удается обезопасить различные объекты в электрической цепочке от короткого замыкания. Эти устройства выбирают в случаях, когда необходимо осуществлять синхронное замыкание и размыкание нескольких схем, обеспечивающих равномерную работу канала.

Питание предварительно подается в катушку сердечника. Данная деталь предназначена для включения контактора, отличающегося большой мощностью. Изделия выбирают с целью создания кратковременной задержки или защиты.

Конструктивные особенности промежуточного реле

Изделия на основе электромагнитных установок действуют после подключения к электрической цепочке. Запуск оборудования будет осуществляться при помощи электрического питания, световой энергией или давления.

Простая модель контактного устройства состоит из трёх участков:

1. Воспринимающий;
2. Промежуточный;
3. Исполнительный.

Детали оснащены отдельным механизмом, который позволяет отвечать за несколько действий в устройстве коммуникационной сети.

Воспринимающий участок считается самым чувствительным и осуществляет трансформацию физической величины. Промежуточный элемент осуществляет сравнительный анализ полученной энергии. После этого энергетический пучок направляется в исполнительный отдел.

Принцип действия контактора

В устройстве реле присутствуют датчики, которые осуществляют направление электродинамической силы в область магнитной катушки.

На поверхности пластины можно наблюдать наличие пластины в виде буквы Г. Она зафиксирована небольшой пружиной, предотвращающей перемещение элемента в момент запуска устройства. После перемещения электрического тока якорь, который находится в зоне коммутирующего контакта начинает преодолевать сопротивление от пружины.

Хвостовик, который располагается на поверхности контактов начинает цеплять нижнюю часть схемы, тем самым перемещая ее. Задача реле заключается в выключении мотора в момент разрыва реверса.

Виды промежуточного реле

Реле промежуточного типа предназначено для разгрузки основных исполнительных устройств. Его могут использовать для оснащения мощных электроцепочек.

Используемые методы включения

Современные модели электромагнитных реле подразделяются между собой по нескольким признакам:

• Метод включения;
• Устройство конструкции. Отдельного внимания заслуживает количество и тип обмотки;
• Принцип действия.

Выделяют несколько методов, которые можно использовать при подсоединении промежуточного реле к электрической цепочке:

• Сериесный. Прибор включают с определенной очередностью. Благодаря нескольким секциям обмоток удаётся нормализовать функционирование тока;
• Шунтовый. Запуск номинальных показателей осуществляется при определенном напряжении тока.

Особенности конструкции промежуточного реле

Отличительной особенностью данного устройства считают наличие одного или несколько витков катушек сердечника. Например, марка РП 23 предназначается для пределов электрического тока, мощность которого может составлять от 12 до 200 В. Поэтому изделия марки РП 24 разработали для переменного тока, пределы которых составляют от 120 до 350 В.

Дополнительным элементом считают наличие коротко разомкнутого витка, располагающегося в сердечнике с медной катушкой. Они используются для предотвращения колебаний и различных вибраций.

Выделяют несколько задач, при которых использование данных моделей приборов считается обязательным. К ним относят:

• Потребность активации режимов работы от электрического тока до момента повторного запуска;
• Ситуация, в которой необходимо воздержать работу устройства от электропитания.

Принцип работы промежуточного реле

Подобные изделия используют для оснащения электрических связей и устройства автоматических систем. Принцип работы может подразделяться на нейтральный и поляризованный тип импульса.

Главным различием в таких изделиях считают скорость смещения якоря при подаче управляющего сигнала. Модели с поляризованным видом импульса отличаются прямой зависимостью от скорости движения заряженных электрических частиц.

Устройство нейтральных выключателей отличается простым набором деталей. Они создают из 2 групп:

• Контактной;
• Магнитной.

В первом варианте используют несколько неподвижных контактов, которые примыкают к одному неподвижному элементу.

Устройство электромагнитного реле промежуточного типа подразделяются друг от друга по скорости передвижения якоря:

• Угловой вид;
• Втяжной.

Время срабатывания и возврата

Данный период рассчитывается с момента запуска команды до достижения заданной цели. Эти значения подчиняются конструктивным особенностям промежуточного коммутатора.

Время отключения рассчитывается исходя из интервала от момента подачи электронного сигнала до достижения меньших значений. Каждая модель промежуточного реле имеет свои технические особенности.

Современные механизмы подразделяются на несколько категорий. Они могут быть:

• Быстродействующими. Интервал составляет от 0,2 секунды;
• Нормальными. В данном случае наблюдают пределы до 0,10 секунды
• Медленными. Время работы промежуточного реле составляет 1- 2 секунды. Подобные элементы применяют для оснащения бытовых приборов. С помощью этой установки удается предотвратить короткое замыкание и перегорание контактов.

Приобрести подобные изделия можно в специальных отделах для электромеханики. Перед покупкой важно учитывать технические особенности модели, а также в области ее применения. Таким образом установка не спровоцирует разрыв контактов в момент подачи тока.

Маркировка промежуточного реле

На поверхности каждого изделия присутствует маркировка, указывающая на работоспособность и объем работы устройства.

Предлагаем вместе разобраться в условных обозначениях:

• РЕП. Данное обозначение указывает, что перед вами реле с промежуточным типом действия;
• 36 Н – это номер партии;
• (*). От количества звездочек зависит тип обмотки и предназначение устройства для постоянного или переменного тока. На корпусе помимо символов могут присутствовать цифры, которые обозначают числовые значения для замыкающих и размыкающих элементов.

Подключение промежуточного реле

Осуществить регулировку электронных пускателей можно по следующему принципу:

• Предварительной необходимо проверить напряжение в электрической цепи;
• После притягивания якоря в области подвижного узла следует учитывать совместный ход, который должен быть от 0,2 до 1,6 мм;
• Следующим этапом будет измерение уровня зазора между активными и неактивными контактами;
• Когда конечная точка положения якоря будет равной от 0,2 до 0,5 мм, то корректировку можно считать завершенной.

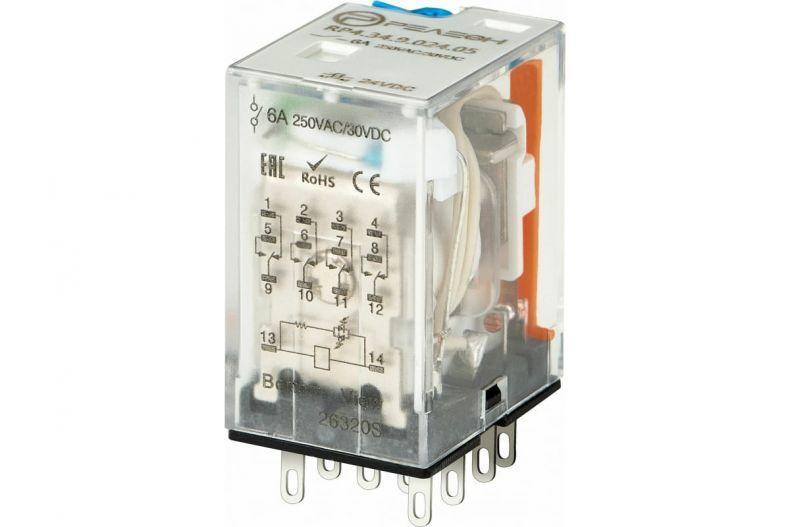

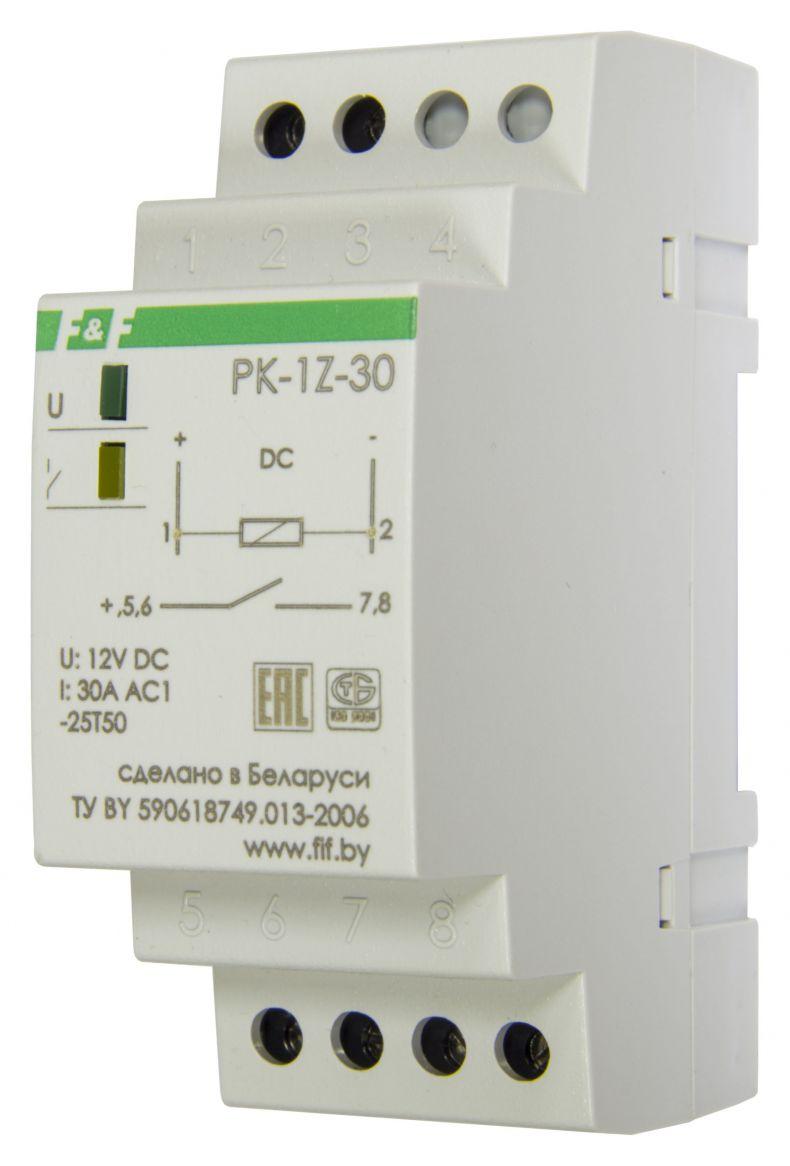

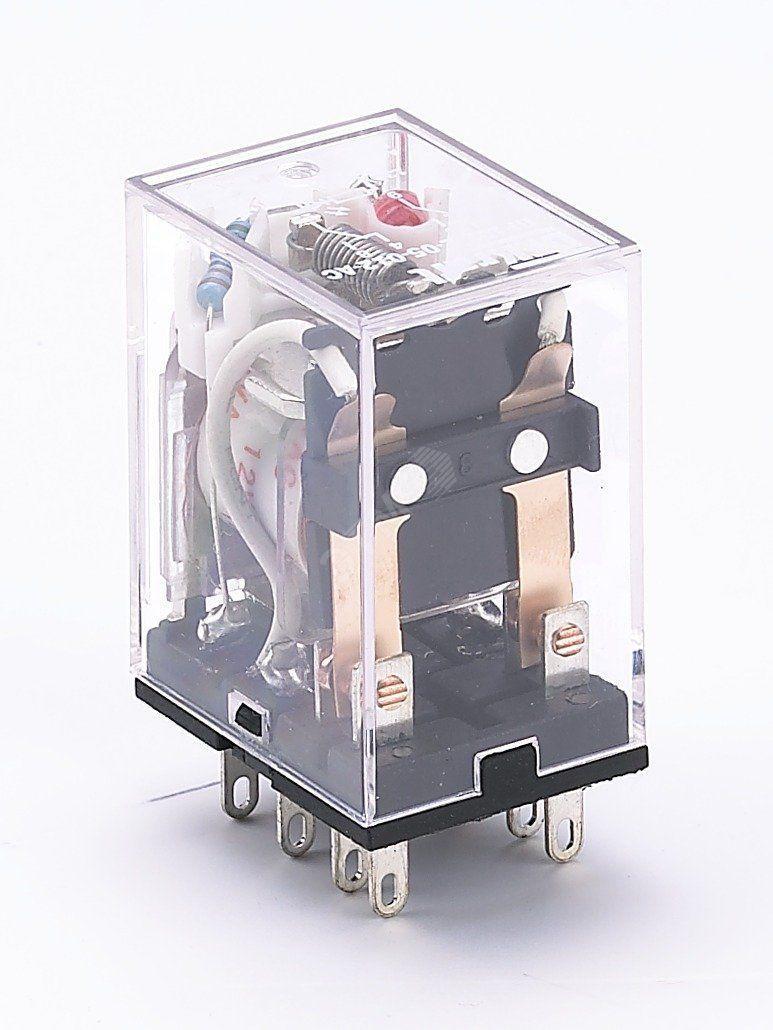

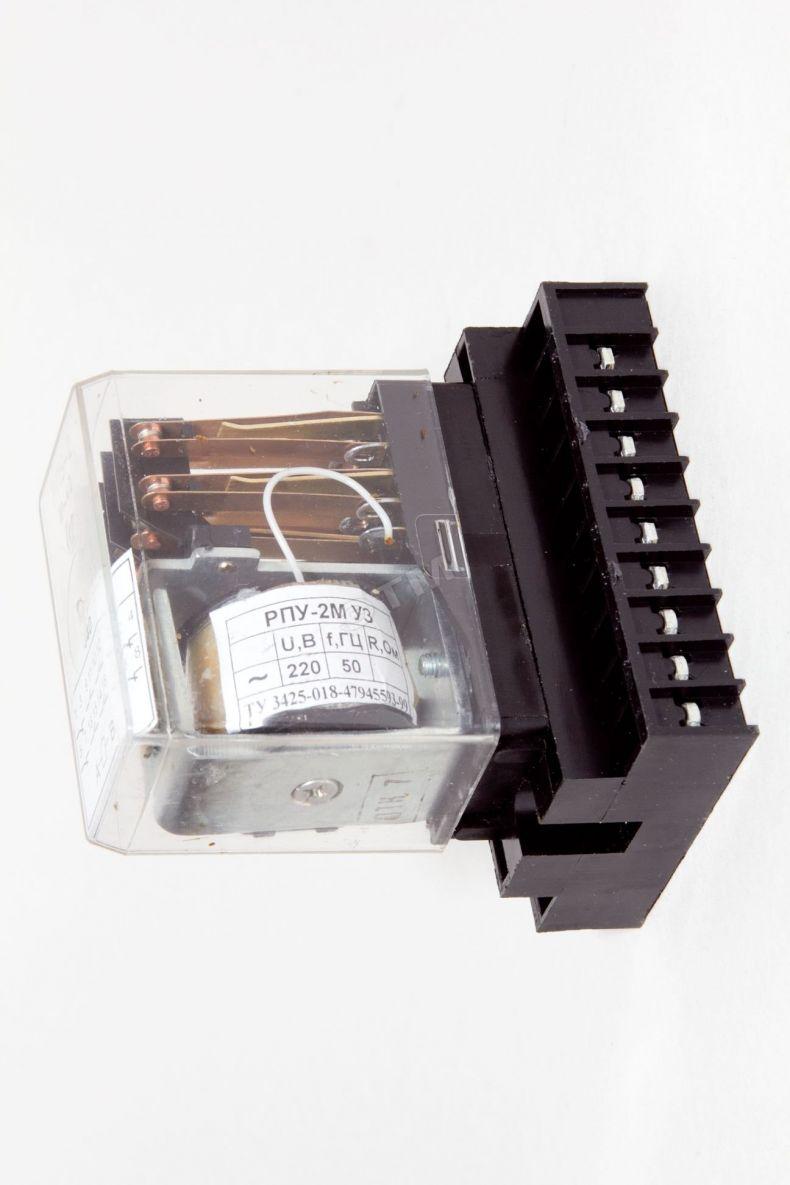

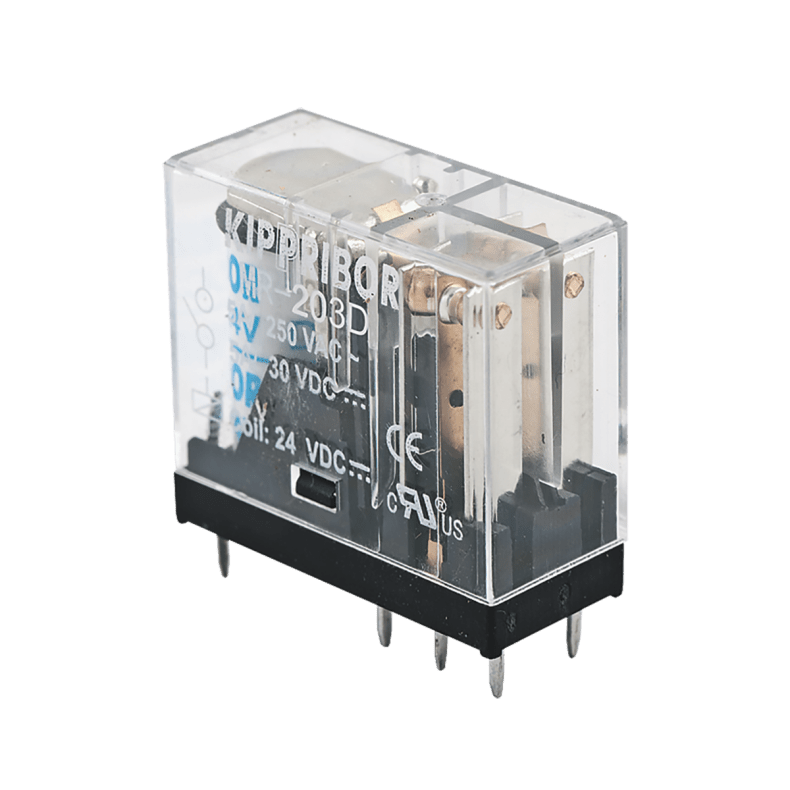

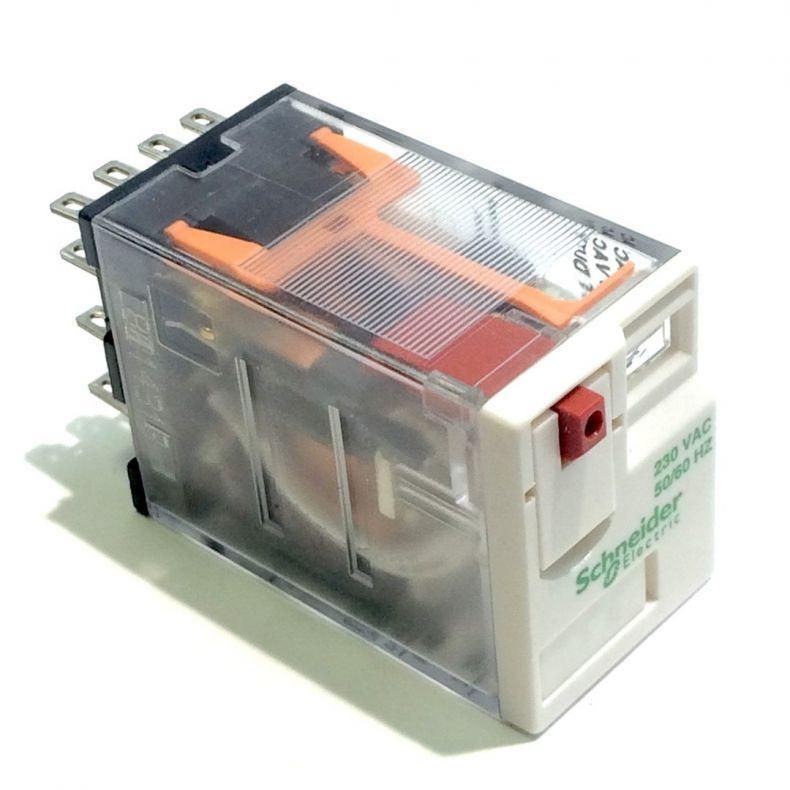

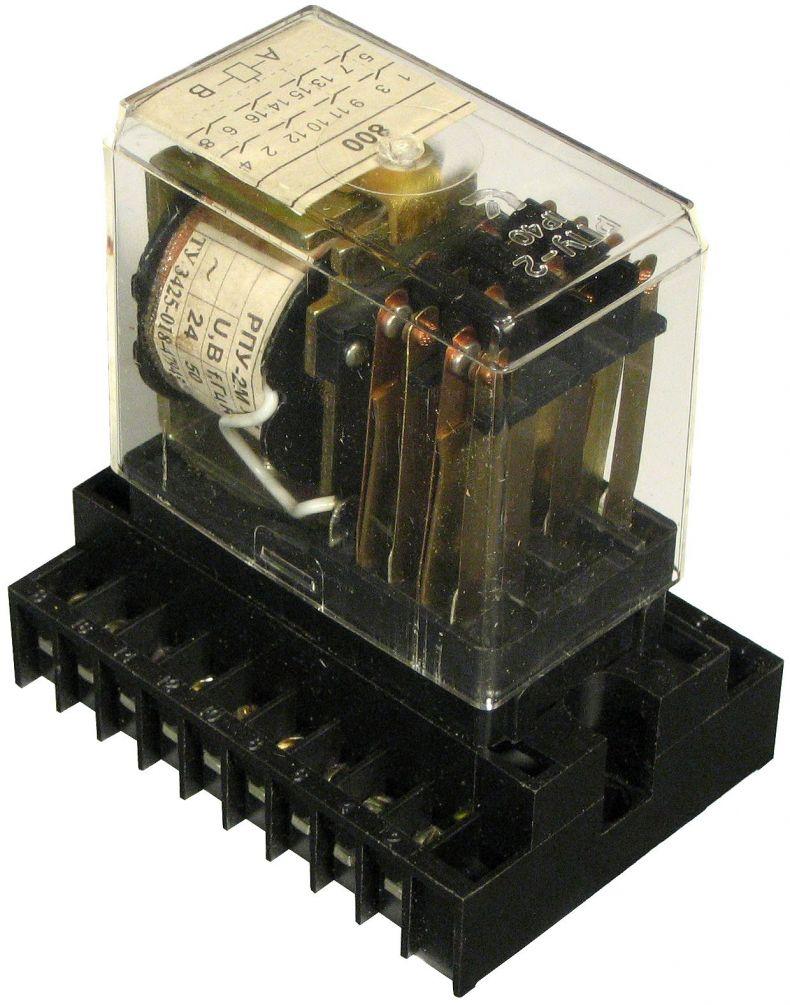

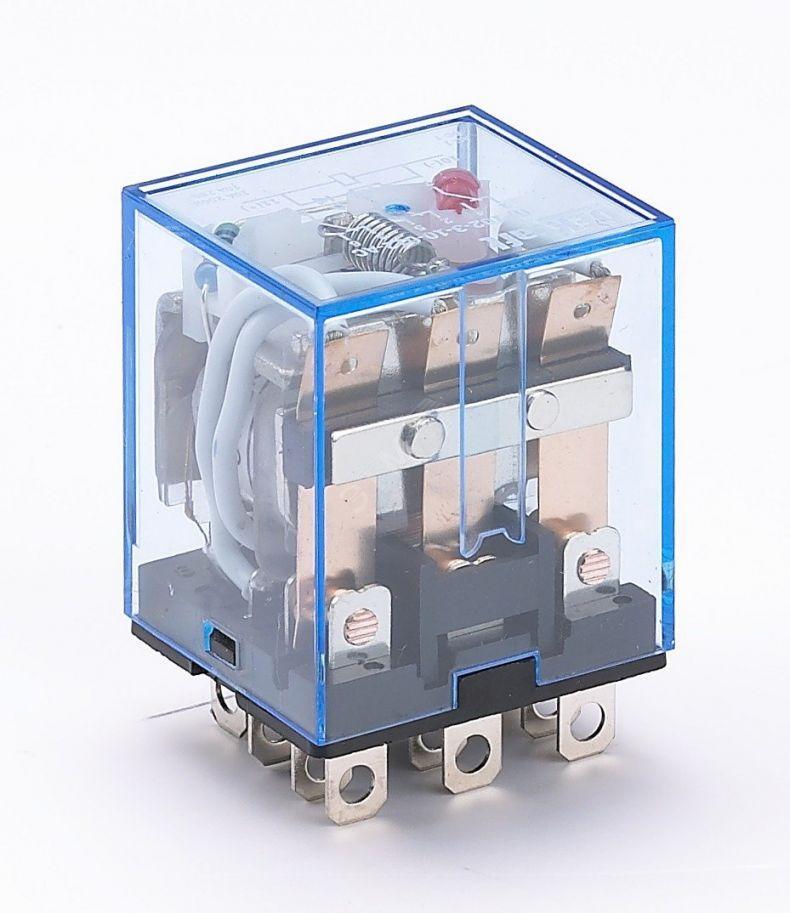

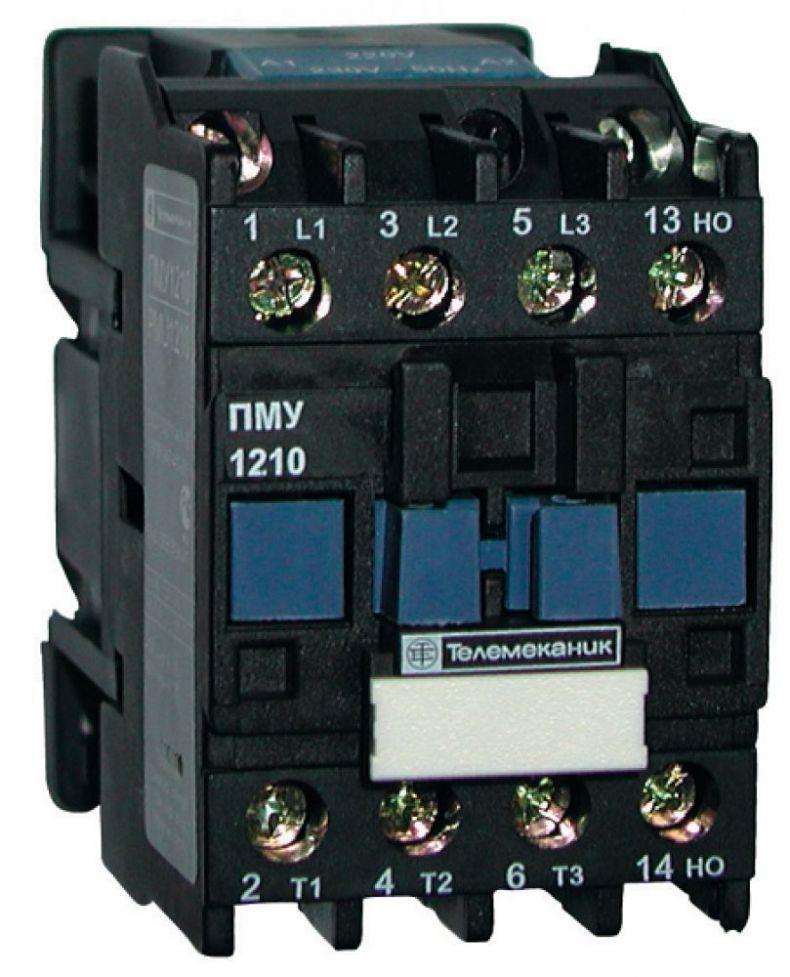

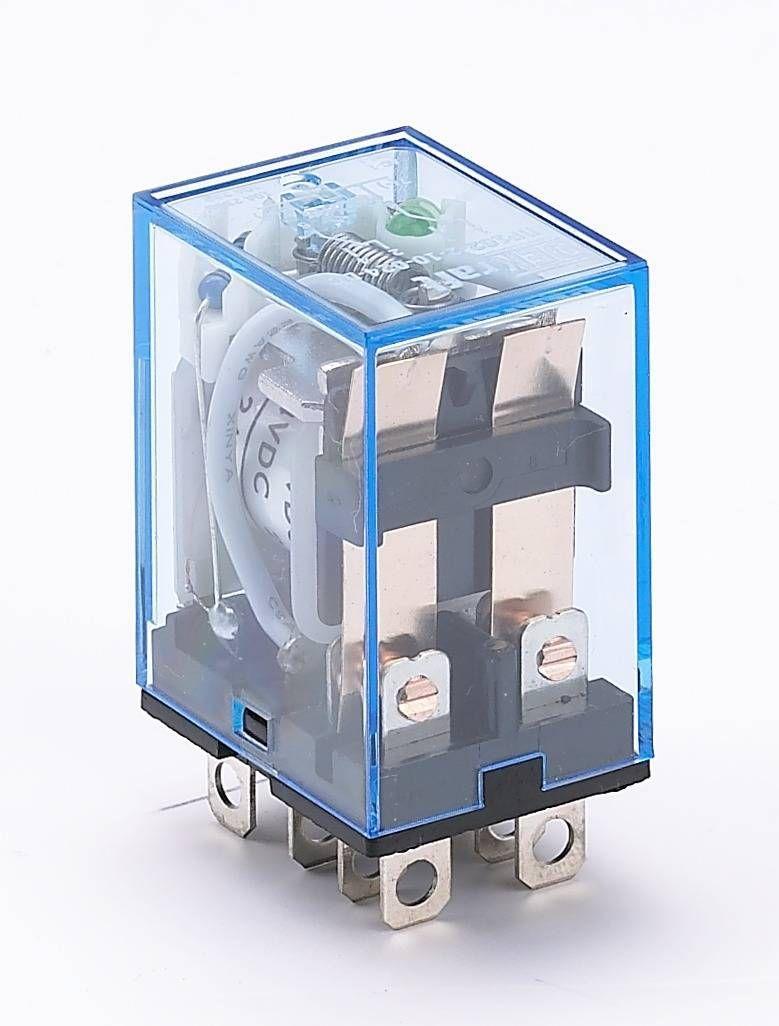

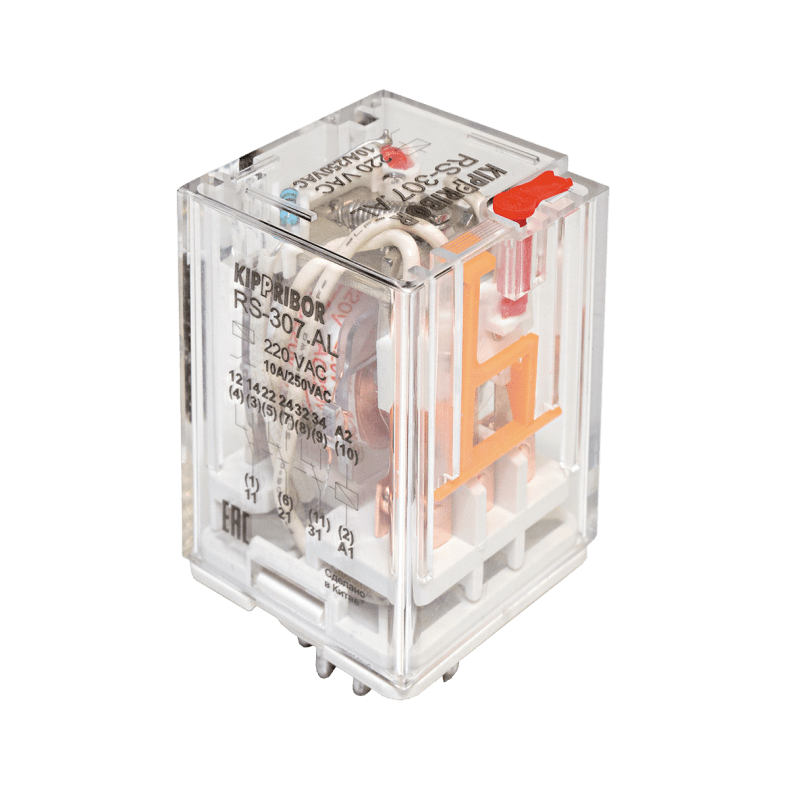

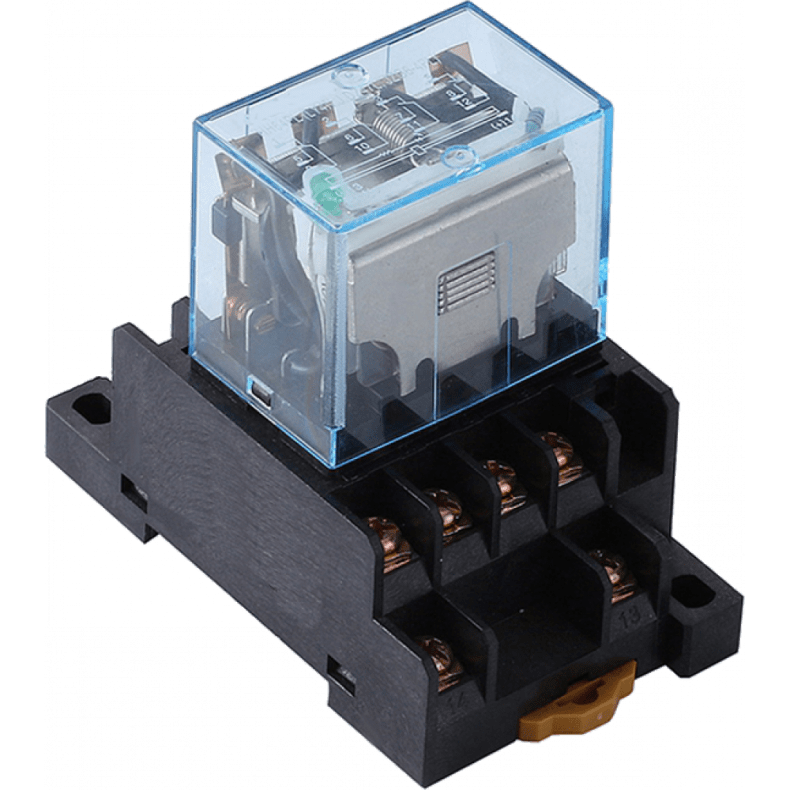

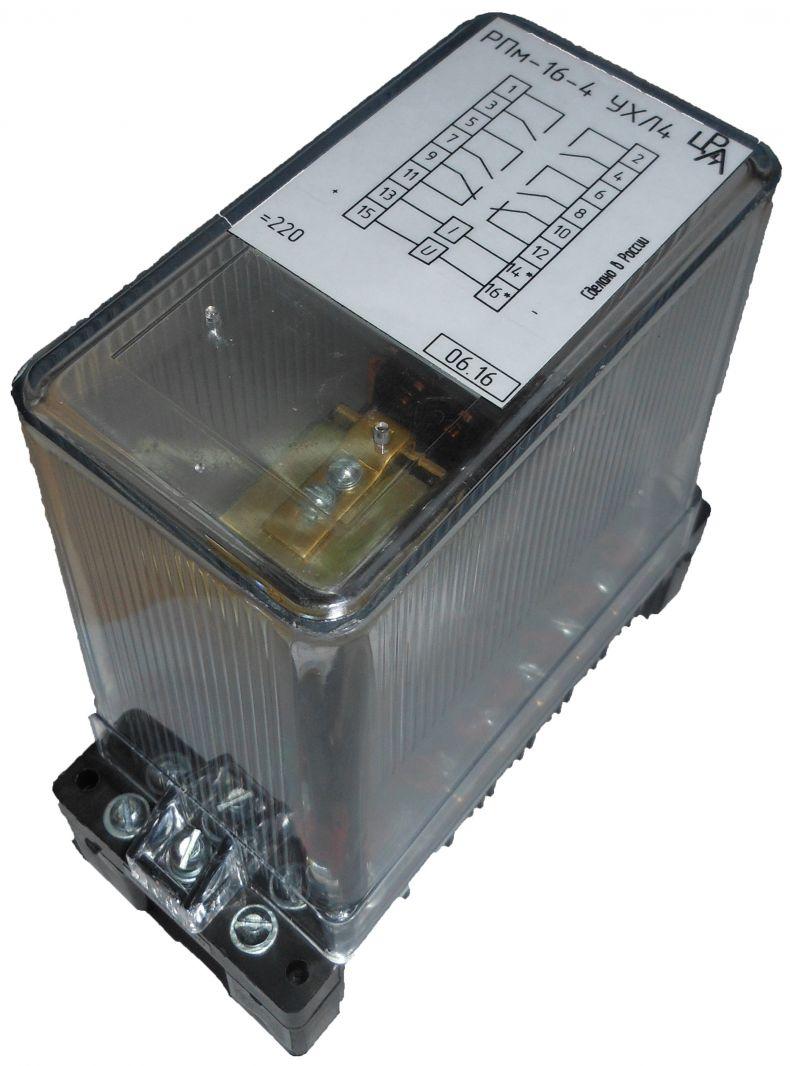

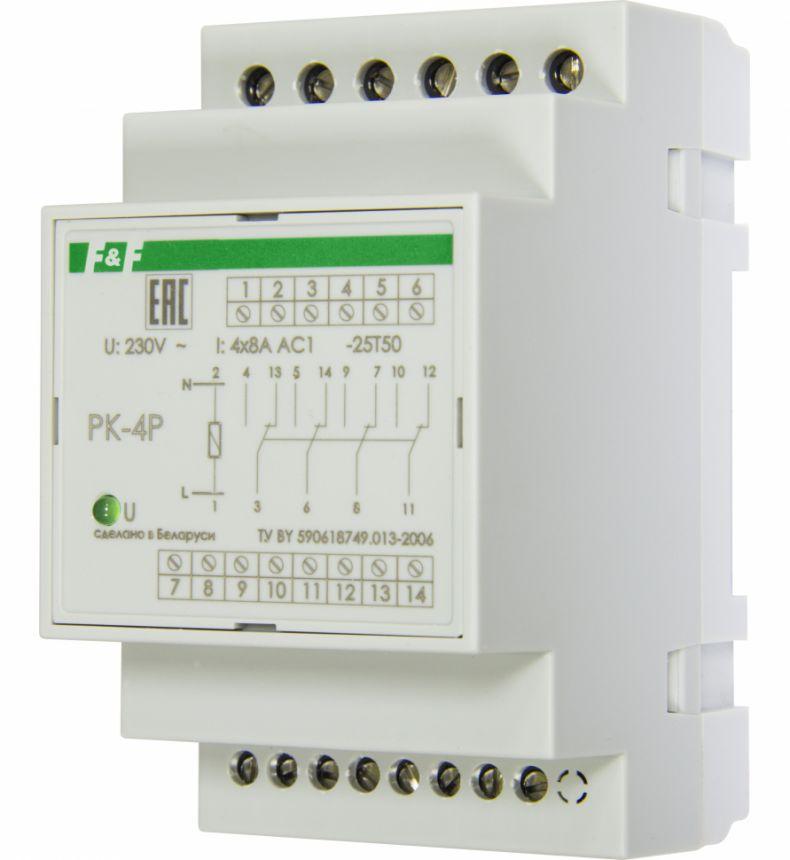

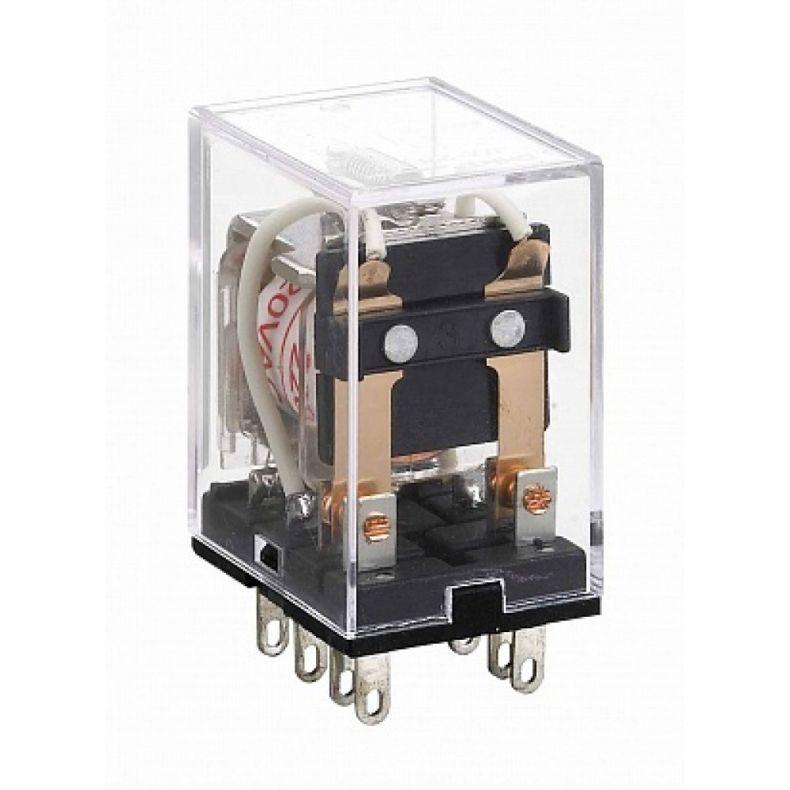

Фото промежуточного реле
