Ретро-проводка в деревянном доме: монтаж своими руками от А до Я! Фото лучших дизайнерских идей для деревянного бревенчатого дома

Процесс скрытия электропроводов в частном доме достаточно трудоемкий. Поэтому идеальным решением станет наружная проводка в ретро стиле.

Отличия ретро проводки от обычной

Электропроводка в винтажном стиле — локализованная домашняя электросеть с несколькими энергопотребителями. По своему строению она напоминает обычную электропроводку, в которой ток поступает с ближайшей высоковольтки и распределяется по цепи к приборам. Распределительный щит находится, как правило, у входа и оснащен автоматом, который защищает от перегрузки. Но такая сеть имеет ряд отличий:

  • В такой сети проводка не прячется в кабель-канал, а с помощью изоляторов крепится к стене.
  • Между проводами и стеной расстояние должно быть не менее сантиметра.
  • Керамические изоляторы для крепления проводов могут быть только накладными.
  • Благодаря небольшому сечению кабеля используется лучевой тип схемы потребления энергии.

Ретро проводку можно сделать как в бревенчатом доме, так и в каркасном.

Подготовка к монтажу электропроводки под старину

Перед началом монтажа проводки необходимо подготовить комплектующие:

  • Провода.
  • Розетки.
  • Включатели.
  • Распределительные коробки.
  • Керамические ролики — изоляторы.

Монтажные работы производят после финишной отделки, провода протягивают поверх обоев или на окрашенные стены.

Необходимые материалы

Для винтажной электросети очень большое значение имеют детали, которые несут в себе прелесть этого стиля. Должны сочетаться аура старинного быта, обшарпанные стены, огромные балки, тесовый пол и бревенчатая изба примет преображение.

На самом деле вариантов ретро дизайна множество, главное — присутствие скрученного кабеля. Сверху такой кабель оплетается шелковой нитью, что придает интерьеру оригинальность и своеобразие.

Розетки, включатели и изоляторы рекомендуется приобрести в едином винтажном стиле.

Кабельная продукция

Провода для такой сети лучше использовать медные, т.к. они имеют большой срок службы. Внешней защитой кабеля служит ПВХ оболочка и шелковая оплетка, которые пропитывают специальными средствами для предупреждения возгорания.

Цветовая гамма проводов весьма разнообразная: белые, коричневые или золотые.

Сечение кабеля встречается:

  • 0,75 мм
  • 1,5 мм
  • 2,5 мм

Клеммные колодки и распределительные распаечные коробки

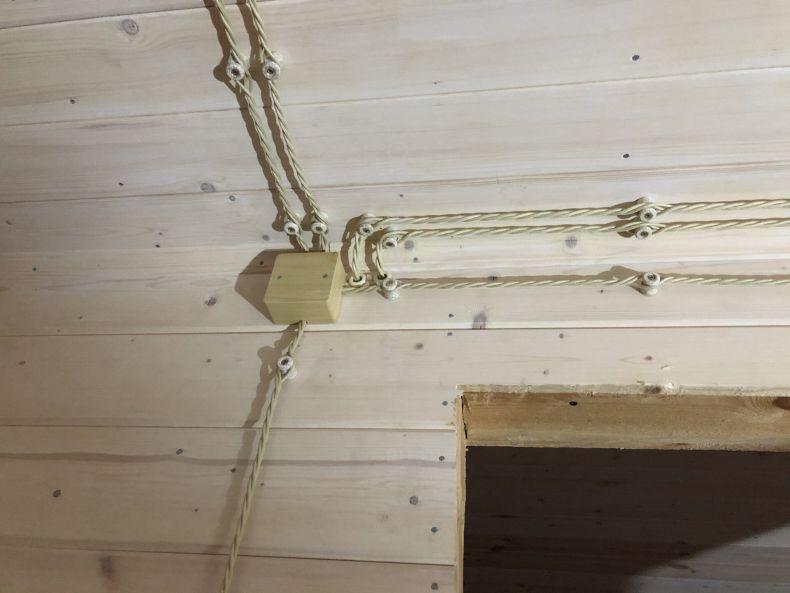

Распределительные коробки крепятся шурупами к стене. Кабели подводятся к ней и скрепляются клеммными колодками. Далее для эстетического и завершенного вида коробки сверху накрываются крышкой в том остальным элементам.

Патроны, проходы и ролики изоляторы для ретро проводки

Изоляторы — своеобразные ролики, покрытые специальной глазурью для защиты от ударов, влаги и возгорания. Их размер варьируется от 18 до 23 мм. Имеют форму цилиндра, при этом верх выглядит как шляпка, далее идет канавка для крепления кабеля. К стене крепятся на саморезы.

Проходы — некие детали, которые закрывают технические отверстия для прокладки кабеля. Представляет собой своеобразный штуцер для декорирования таких отверстий. Бывают в основном фарфоровыми.

Осветительные приборы в винтажном стиле

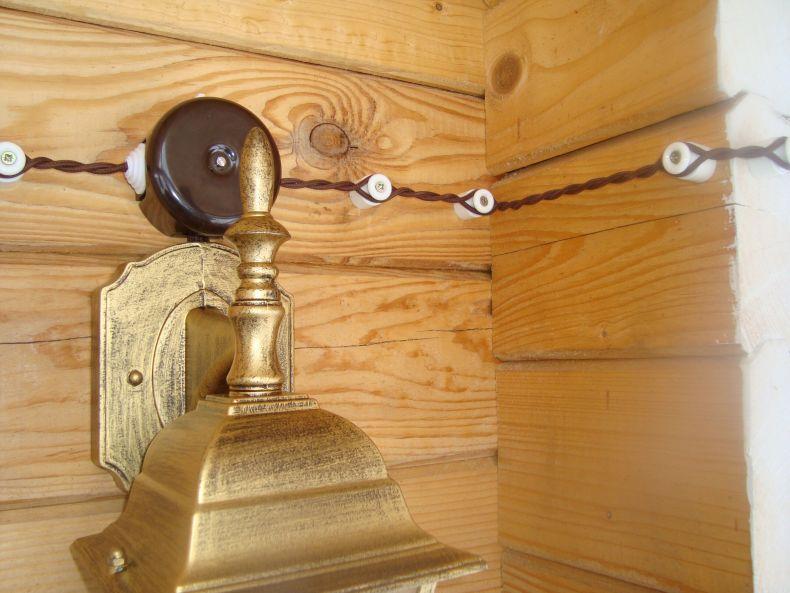

Светильники (бра, люстры, торшеры) можно купить, а можно изготовить в домашних условиях своими руками, используя ретро патроны и лампы с элементами декора. .Повесить такие светильники можно на скрученных проводах с использованием подходящих изоляторов.

Общие требования по монтажу

Существует несколько правил, которых необходимо придерживаться при монтаже ретро проводки:

  • Промежуток между начальным роликом и электропотребителем не должно превышать 40 см.
  • Интервал между изоляторами по горизонтали должен быть около 50 см, а на вертикальной плоскости — 70 см.
  • Расстояние от стены до кабеля должно быть не менее 10-15 мм.
  • При повороте проводки устанавливается два ролика, чтобы смягчить угол загиба кабеля.
  • Проводку необходимо монтировать параллельно углу помещения, диагональный монтаж может визуально испортить интерьер комнаты.
  • Соединение проводов рекомендуется производить в распределительных коробочках с помощью клемм.
  • Интервал от кабеля до систем отопления или водоснабжения должен быть не менее 50 см.

Монтаж винтажной проводки в деревянном доме

Перед проведением работ по установке проводки необходимо нарисовать схему, для этого лучше обратиться к специалисту.

Сам монтаж проводится в несколько шагов:

  • Перенести схему непосредственно на место предположительного размещения проводки.
  • Наметить и разместить изолирующие ролики и прикрепить их шурупами.
  • Определить места размещения электроприборов.
  • Установить включатели, розетки, приборы освещения.
  • Установить коробки распределения кабеля.

Выбор и расчёт материалов

  • Изоляционные ролики для монтажа проводки берутся в количестве 2-3 штук на 1 м крученого кабеля.
  • Количество метров кабеля берется из расчета длины всей проводки плюс 20% на всякий случай.
  • Для малопотребляющих энергию приборов нужен провод с двумя жилами, сечением 0,75 — 1,5 мм.
  • Для более энергоемких — берется кабель с тремя жилами, сечением 2,5 мм.

Установка изоляторов и электроустановочных изделий

Изоляционные ролики крепятся шурупами, длину которых нужно выбирать приблизительно равной высоте трех изоляторов. Если ролики из керамики, то сильно закручивать не нужно, иначе могут образоваться трещины.

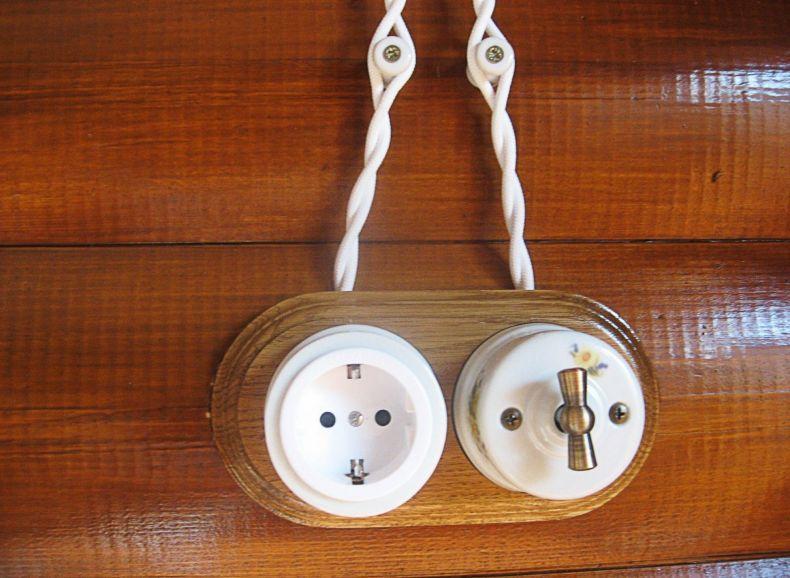

Включатели, розетки и распред коробки также крепятся на саморезы. Только в случае, если розетка крепится к бревенчатой стене, то нужно под нее подложить диэлектрическую пластину. Такая подкладка крепится прямо на бревно и выполняется в одно с ним стиле, и является защитой от перегрева.

Как сэкономить на комплектующих для ретро проводки

Проводка в стиле ретро по лучевому типу схемы потребует больших финансовых затрат. Существует два способа экономии:

  • Комбинирование типов проводки.
  • Скручивание кабеля самостоятельно.

Комбинированный метод прокладки

Комбинировать проводку можно несколькими вариантами:

  • Местами, например, под навесным потолком или плинтусом, можно протягивать обычный кабель.
  • Сделать полностью скрытую проводку, а витой провод с изолирующими роликами разместить в качестве декора.
  • На кухне из-за большого скопления жиров можно отдать предпочтение обычным кабелям.

При монтаже комбинированной проводки необходимо строго соблюдать маркировку кабеля.

Витой кабель своими руками

Крученый готовый кабель очень дорого стоит. Для экономии его можно сделать своими руками из медных проводов типа РГКМ или БПВЛ.

РГКМ — медный кабель со стекловолоконной лакированной оплеткой, хорошо переносит большие перепады температур вплоть до 180 градусов, прочный и не горит. Но, благодаря стекловолоконной оплетке работать с ним нужно, соблюдая меры предосторожности:

  • Спецодежда.
  • Перчатки.
  • Очки.
  • Респиратор.

БПВЛ — медный кабель с ПВХ покрытием и хлопковой оплеткой, покрытой лаком. Стоимость БПВЛ немного ниже предыдущего, но не его не всегда можно купить в обычном магазине, т.к он имеет тех. назначение.

Кабели разделяют и крутят косичкой, потом устанавливают и меняют ход скручивания после каждого изолятора. Изменение хода необходимо, чтобы избежать заломов кабеля. В случае обвисания скрутки, снимают его с изолятора, производят добавочные завитки и вновь нанизывают на на ролики.

Преимущества и недостатки

Преимущества винтажной электропротяжки:

  • Вносит в дизайн помещения некую изюминку, благодаря элементам декора, выполненным в винтажном стиле.
  • Такая протяжка открытая, поэтому без труда можно заметить любые дефекты и исправить их.
  • Простая установка поможет сэкономить на услугах дорогих специалистов.
  • Универсальность такой отделки дает возможность ее установки в любом типе жилья.

Недостатки:

  • Тканевое покрытие витого кабеля быстро впитывает жир на кухне, поэтому для этого помещения не рекомендуется такой дизайн.
  • Высокая стоимость расходных материалов и услуг специалистов.
  • Не стоит монтировать такую протяжку в доме с маленькими детьми.
  • Благодаря открытости проводов существует вероятность удара током на поврежденном участке.

Как подключать электроприборы с большой нагрузкой

Электропотребителям большой мощности: плите или обогревателю необходимо наличие проводов с увеличенным сечением. Такой провод складывают в железную трубку малого размера.

Техника безопасности

При использовании электричества очень важно соблюдение некоторых правил:

  • Выбирать провода, где больше одного изоляционного слоя.
  • При прокладке кабеля сквозь стену, в отверстие рекомендуется вводить металлическую втулку.
  • В помещениях с повышенной влажностью рекомендуется прятать провода в гофру или специальные каналы.
  • Проводка и электроустановочные детали должны располагаться на недоступной для детей высоте.

Соблюдая минимальные правила работы с электричеством можно легко сделать свой дом безопасным и красивым.

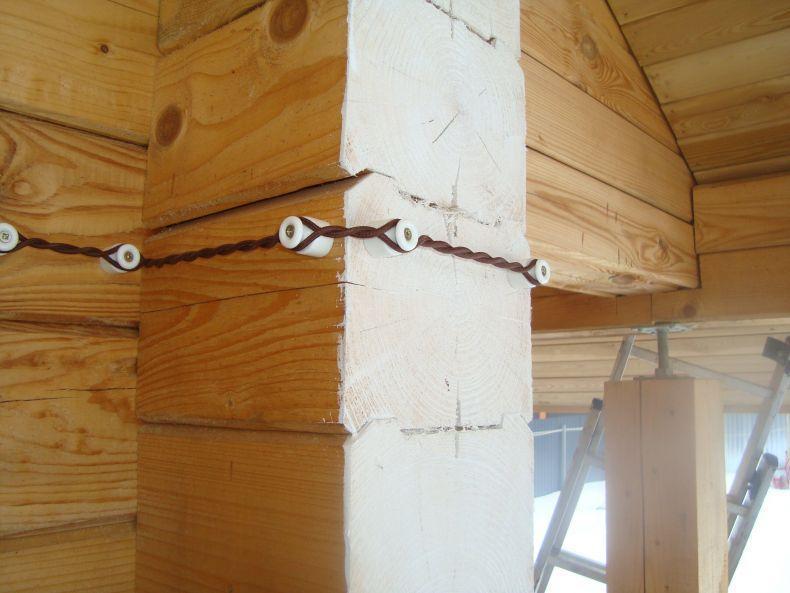

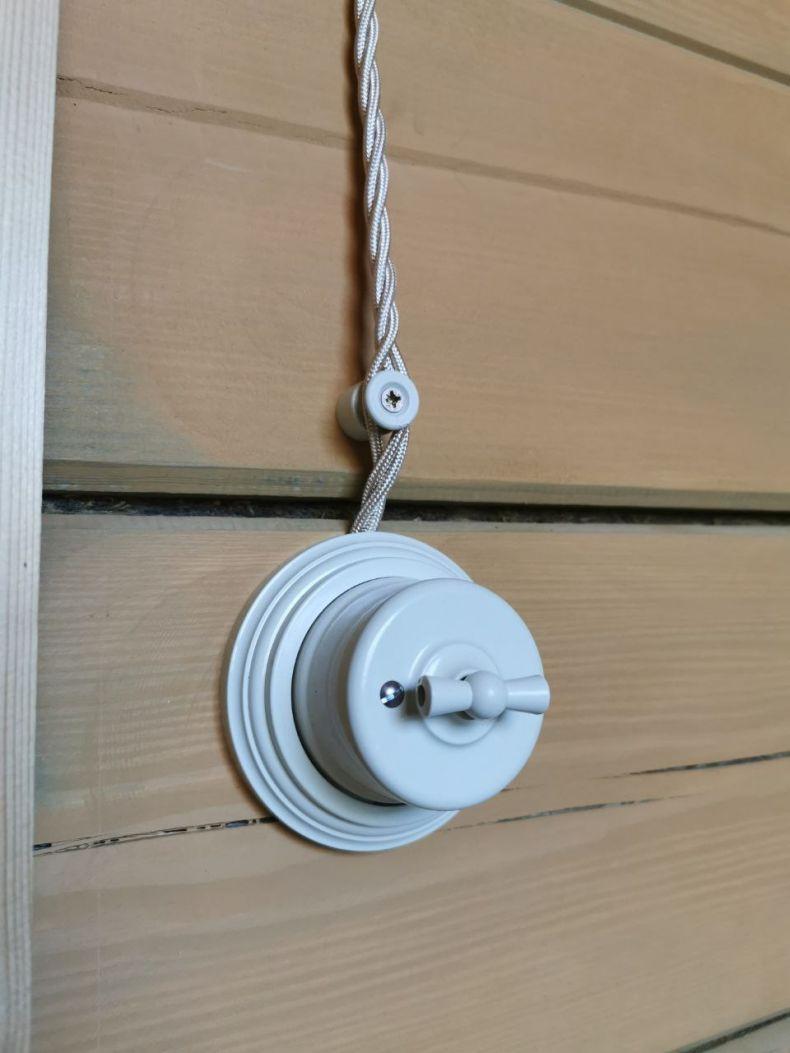

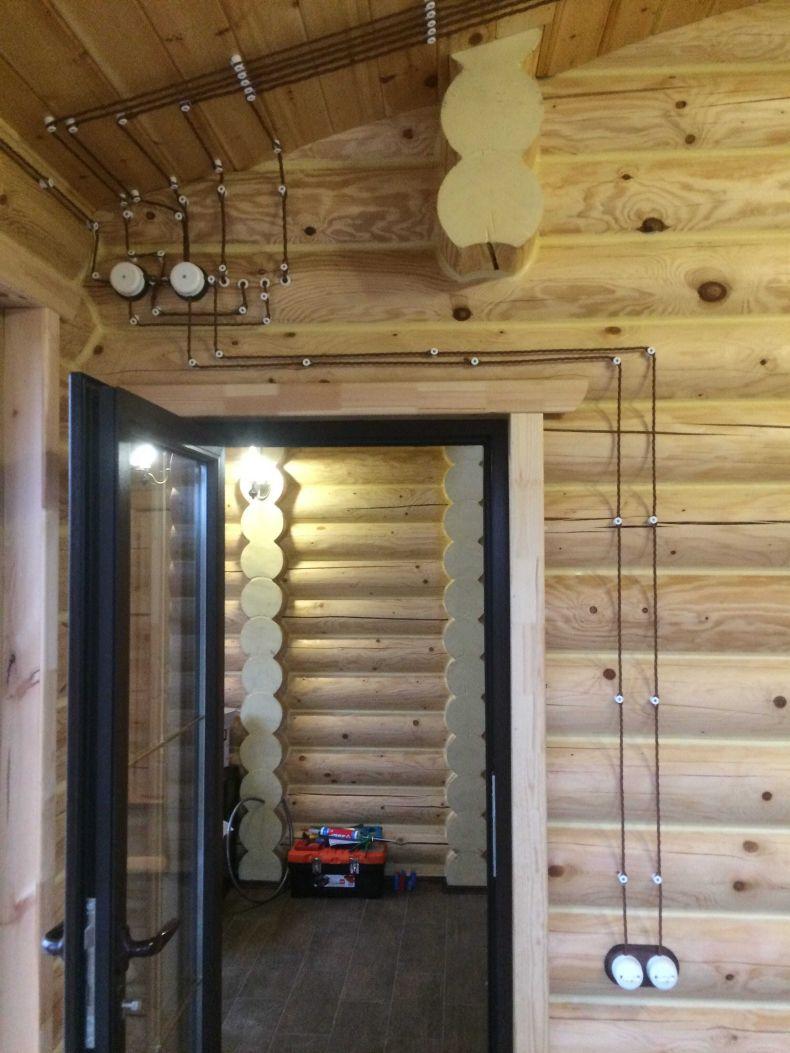

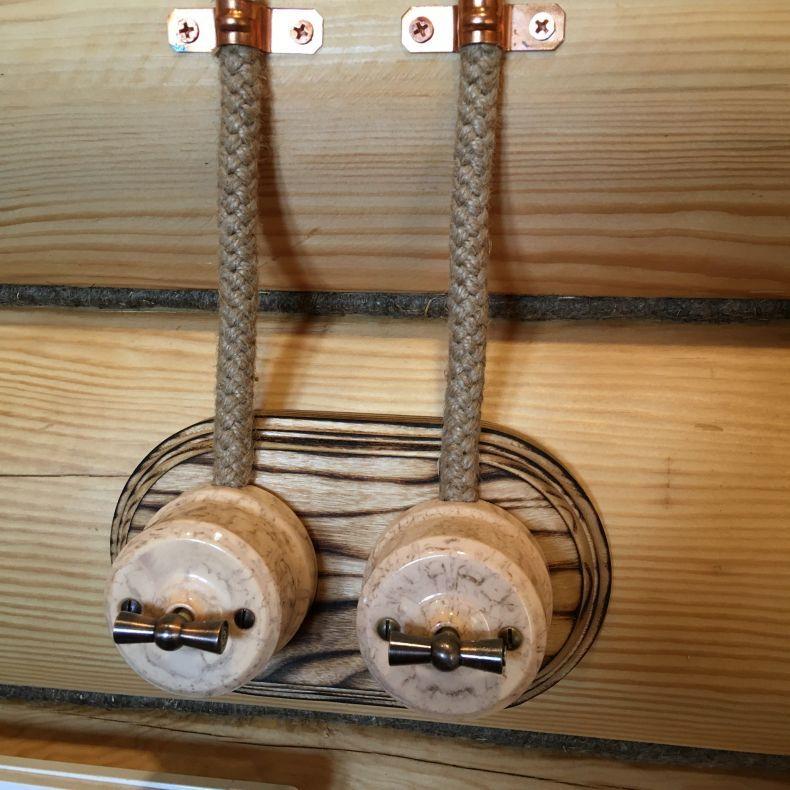

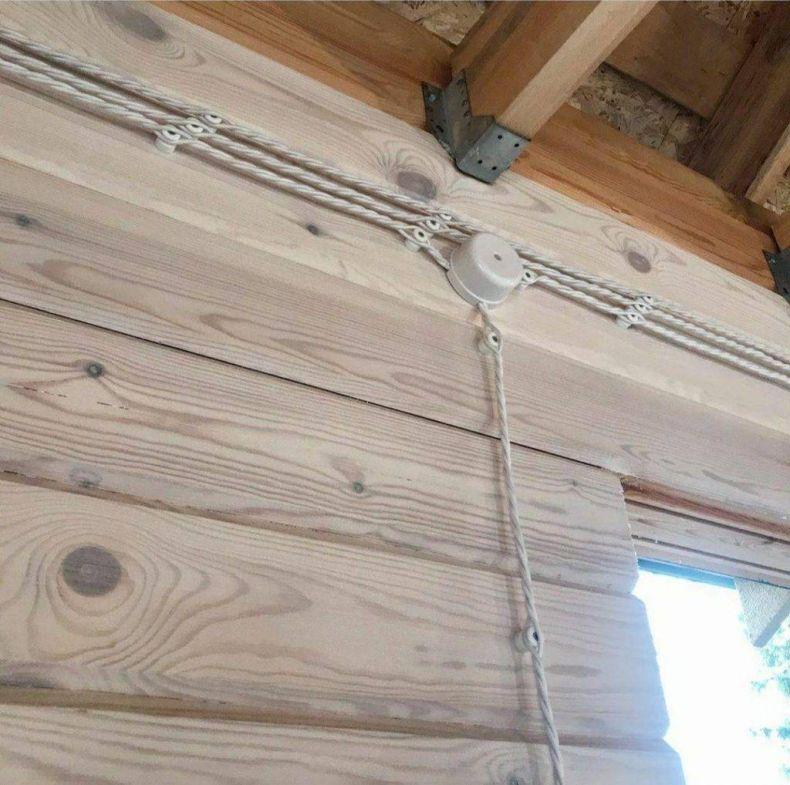

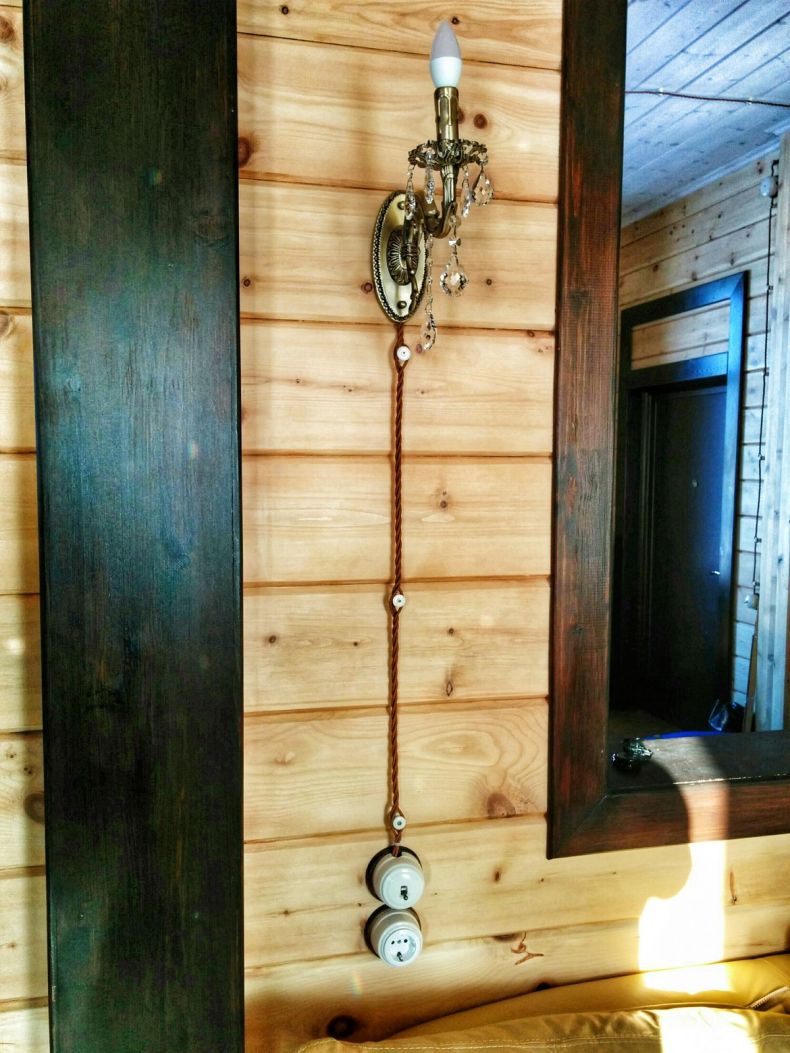

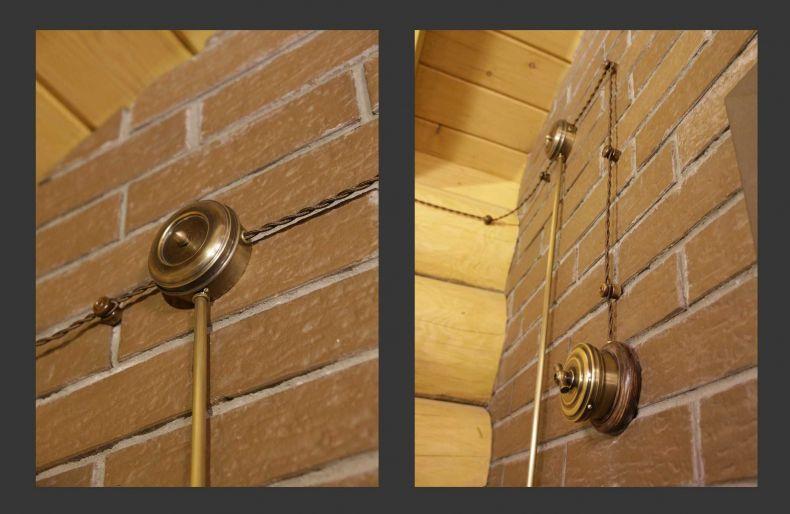

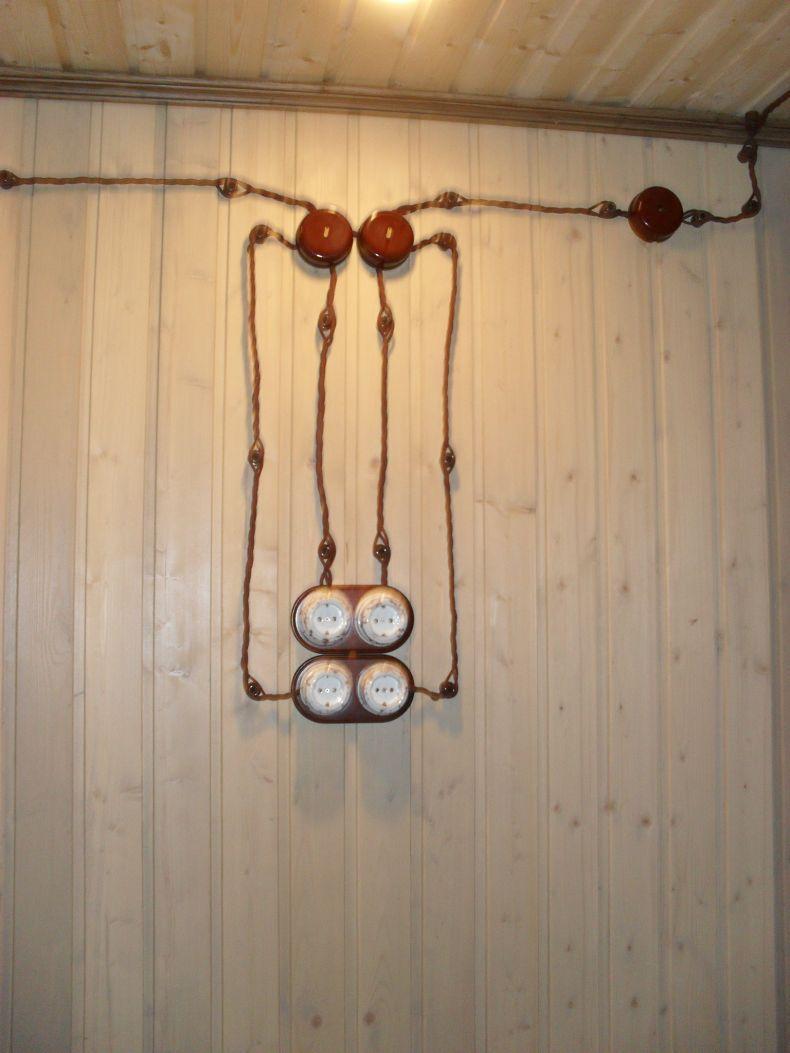

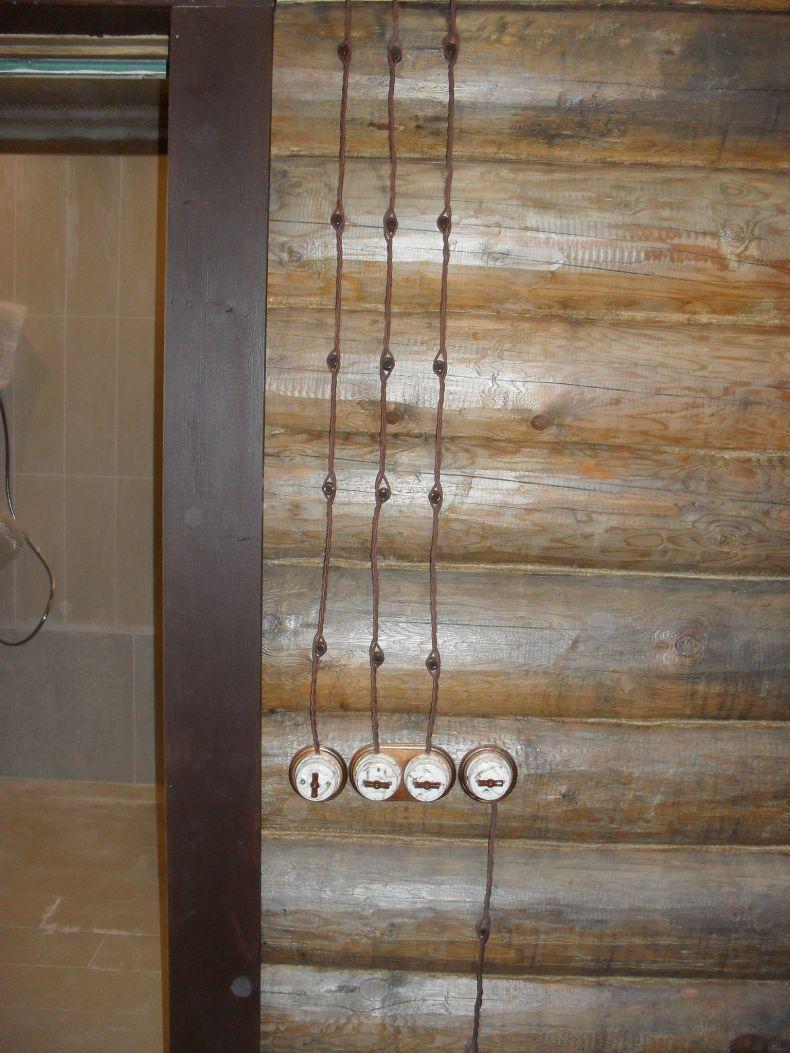

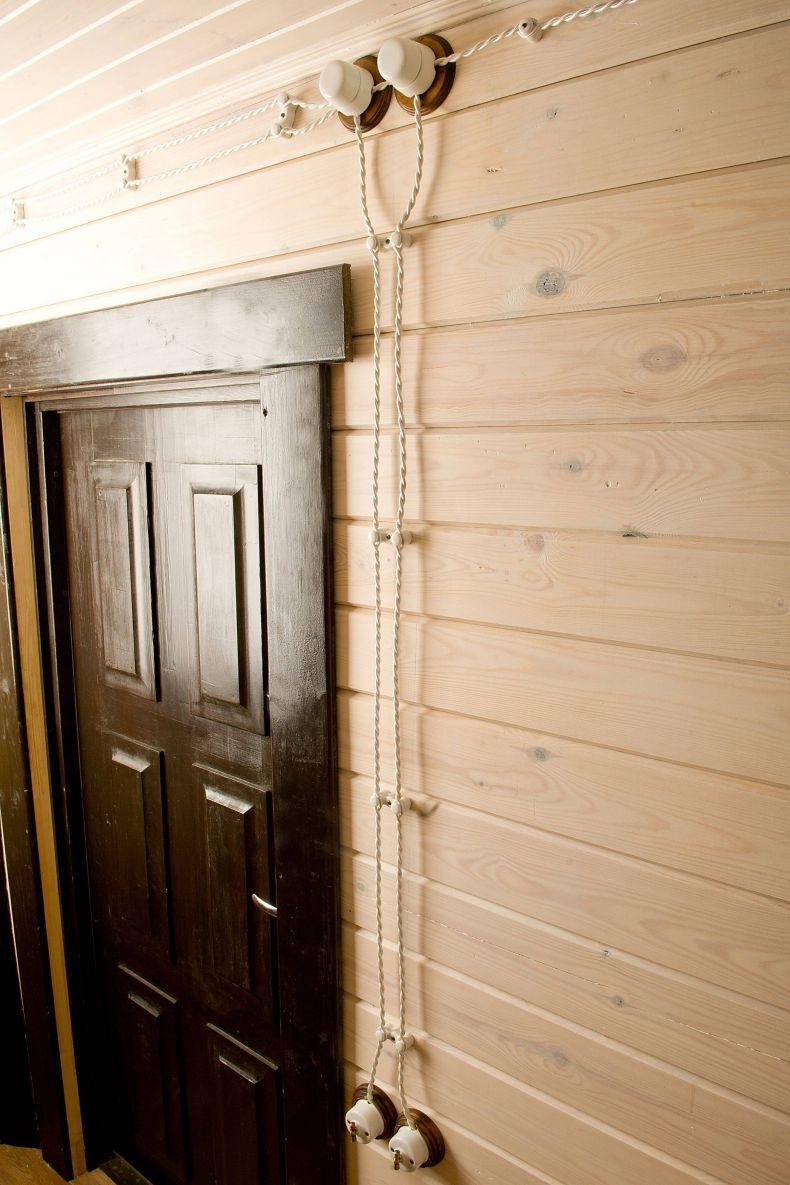

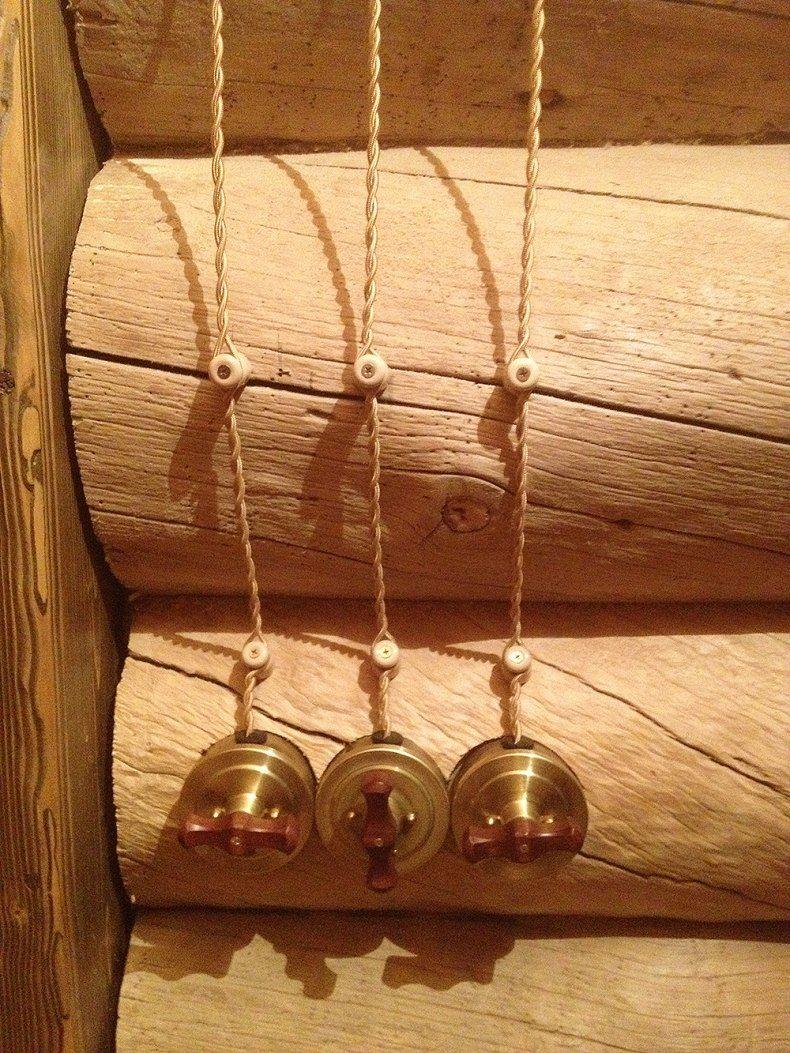

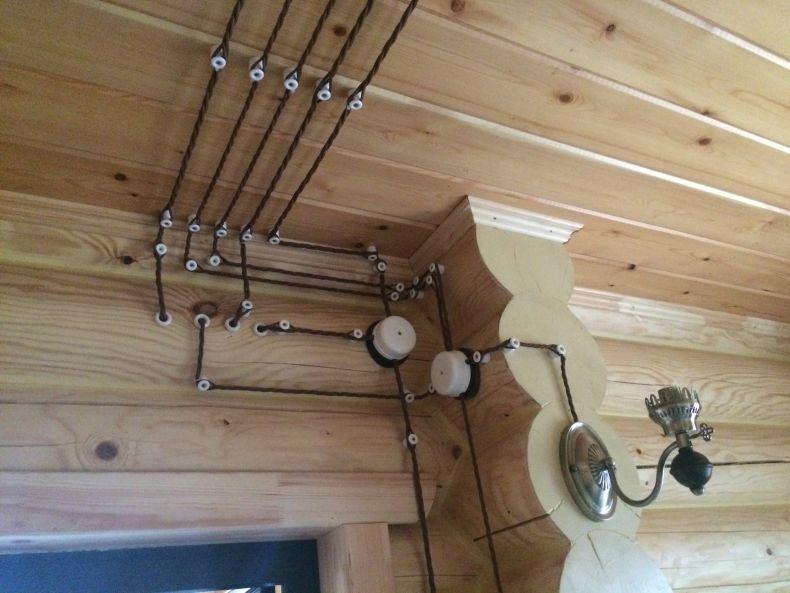

Фото ретро-проводки в деревянном доме
