Схема электропроводки в гараже на 220 и 380В. Нормативы, правила работы с электричеством внутри и снаружи помещения от А до Я

Завершающим этапом строительства капитального гаража является монтаж электропроводки. Прежде необходимо определить сколько нужно установить осветительных приборов и их тип, количество розеток, место их установки.

Для освещения небольшого гаража достаточно одного выключателя и располагается он, как правило, при входе. Способ установки проводки может быть открытый или закрытый.

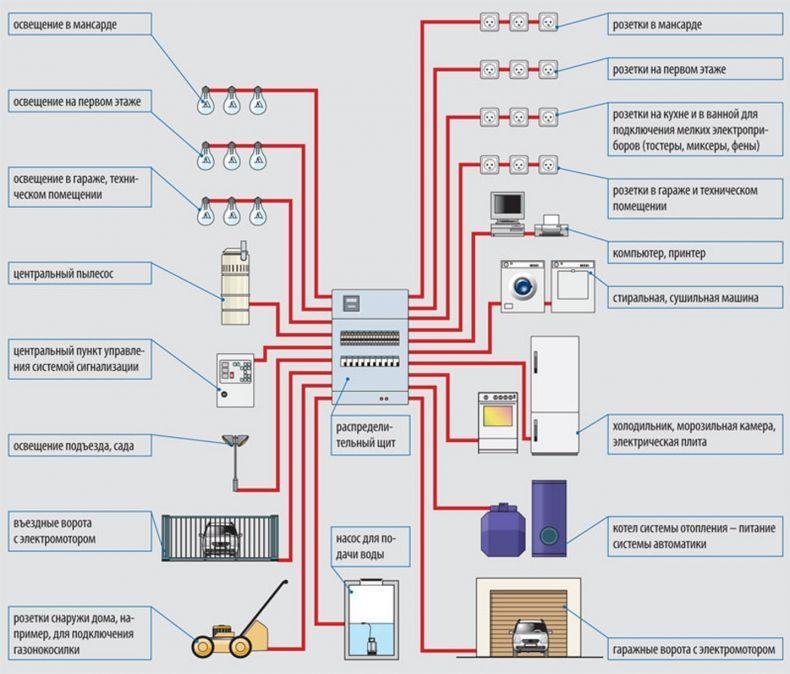

Составление схемы электропроводки в гараже

Создание проекта электрификации гаража позволит рассчитать необходимое количество материалов и выполнить работу в соответствии с правилами пожарной и электробезопасности.

На схеме указывается точка ввода силового кабеля внутрь, расположение распределительного щитка и точки монтажа светильников, розеток, выключателей.

В некоторых случаях, например, в гаражном кооперативе потребуется выносить электросчетчик на наружную сторону стены. При составлении схемы следует учитывать следующие моменты:

1. Проводку следует вести в вертикальном и горизонтальном направлениях, делать поворот под углом 90 градусов.
2. Выключатель следует устанавливать на высоте 1,5 м от пола, от проема ворот на расстоянии 10 – 15 см в удобном месте.
3. Несколько розеток установить над верстаком на высоте 60 см и ближе к электрическому оборудованию.
4. Смотровую яму освещать при помощи переносного светильника с напряжением 12 в.
5. Понижающий трансформатор на это напряжение установить в щитке.
6. Для розеток и освещения выключатели автоматического действия устанавливают отдельно.

Выбор кабельной продукции и устройства защиты

Внутри гаражного помещения можно использовать самонесущий кабель типа СИП. Внутри помещения подойдет провод медный типа ВВГ или ПУНП из трех жил.

В зависимости от мощности потребляемой энергии выбирается сечение токопроводящих жил. Согласно требованиям Правил эксплуатации электроустановок, для освещения сечение проводов должно быть 1,5 мм2. Для розеток сечение увеличивается до 2,5 мм2.

При напряжении сети 220 В, величина тока при этом может достигать до 27 ампер, а мощность потребителей при этом будет около 6 кВт. Если мощность потребителей превышает эту величину, то соответственно увеличивается и сечение силового кабеля. Так при мощности 10 кВт сечение жил должно быть не менее 6 мм2, а при 30кВт сечение увеличивается до 35 мм2.

Для защиты электрооборудования от короткого замыкания и перегрузок по току используются автоматы, от скачков и падения напряжения реле-напряжения (U-реле). Защищают людей от опасного воздействия электричества устройства автоматического отключения – УЗО.

Марки кабеля для внутренней проводки в гараже

В помещении для обеспечения питания всех устройств используют:

• Марка кабеля ВВГ имеет от 1 до 5 медных изолированных жил и внешней оболочки из ПВХ, сечением от 1,5 до 240 мм2.
• Марка ПУНП может иметь от 2 до 5 жил, сечение от 1 до 4 мм2, также имеет двойную изоляцию. Этот тип используется наиболее широко и имеет сравнительно меньшую цену.

Устройства автоматической защиты

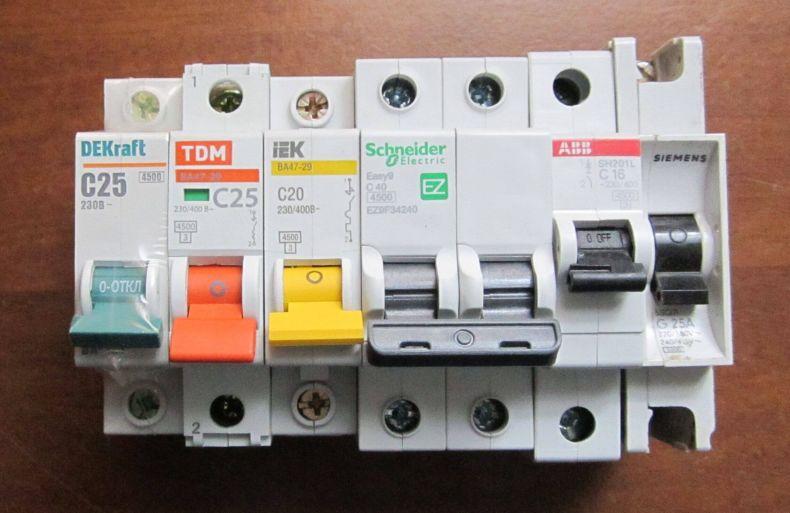

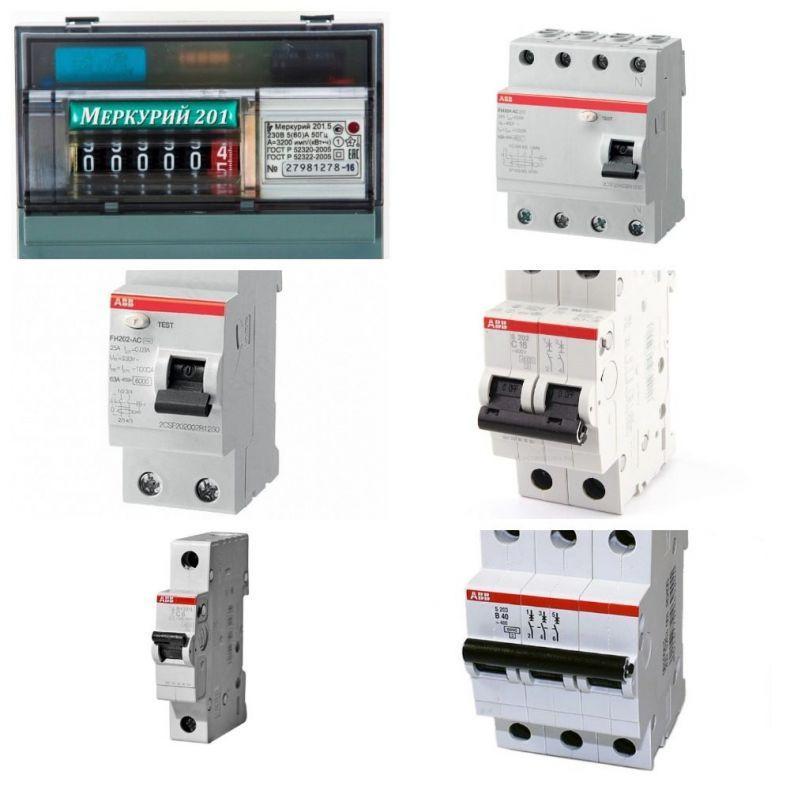

Для защиты сети от короткого замыкания и токовых перегрузок следует использовать автоматические модульные выключатели. Они адаптированы для установки в типовые щитки. Линия включения освещения и розетки для специального оборудования имеют собственные автоматы:

• Автомат на ток отсечки 16А подходит для проводки освещения.
• Автомат для розеток выбирается в зависимости от мощности потребителей.

Задача защитного блока – УЗО не допустить опасности попадания человека под высокое напряжение и возникновения пожара при утечке тока из-за нарушения изоляции проводов. Принцип его работы основан на измерении и сравнении показателя токов на проводе фазном и нулевом. В нормальной ситуации эти показатели одинаковы.

В момент нарушения изоляции проводников возникают утечки и появляется разница между токами нуля и фазы. При достижении пороговой величины устройство разрывает электрическую цепь. Следует выбирать УЗО, у которого дифференциальный ток срабатывания не более 10 мА.

Для мощного оборудования используется прибор с большими значениями дифференциального тока, например, 30 мА или больше. С меньшими значениями могут возникать ложные срабатывания защитного устройства. Следует отметить, что такие устройства защищают исключительно только оборудование, а не человека.

Реле напряжения служат для контроля напряжения сети. Его следует устанавливать для защиты электроприборов, которые критичны к перепадам напряжения.

Когда в сети происходят значительные скачки напряжения или падение, превышающие установленные параметры, прибор отключает потребителей от сети. При восстановлении рабочих режимов реле вновь включит в работу оборудование. Приборы контроля напряжения сети можно подобрать под любые нагрузки: 16 А, 20 А, и т.д.

Использование понижающего трансформатора

Практически в каждом гараже должен быть переносной светильник, а в смотровой яме установлены стандартные приборы освещения. Поскольку в ямах порой присутствует повышенная влажность, то использование освещения на 220 В согласно требованиям Правил эксплуатации электроустановок запрещено.

В целях безопасности для подсветки нужно использовать напряжение, пониженное до 36 В. Для работы в смотровой яме можно воспользоваться переносным светильником напряжением 12 от аккумуляторной батареи автомобиля, но это не всегда удобно и дает мало света. Для понижения напряжения необходим трансформатор.

Лучше купить готовый на 12 В, который можно установить на рейку в электрощите. Для линии низкого напряжения не лишним будет установка автомата и отдельной розетки.

Необходимые инструменты

Для монтажных работ потребуются:

• Пассатижи.
• Круглогубцы.
• Угловая шлифовальная машинка с алмазным диском.
• Перфоратор с набором принадлежностей.
• Шуруповерт с набором бит и сверл.
• Крестовые и обычные отвертки.
• Молоток.

Для проверки электрических цепей приобретают мультиметр.

Расходные материалы

• Лента изоляционная.
• Трубки поливинилхлоридные.
• Изделия для крепления.

Разметка и укладка проводки в гараже

Перед работой следует ознакомиться с общими правилами прокладки проводки. Выполнить проводку можно одним из двух способов – скрытая или открытая.

Для скрытой проводки штробят каналы и выемки под выключатели, розетки и распределительные коробки, после укладки проводов заделывают штукатуркой.

Монтаж открытой проводки более простой и удобный способ. В этом случая провод укладывается в канал или размещается в гофре, поливинилхлоридных трубках.

Подготовительный этап

Этот этап включает:

• Разметку траекторий укладки электрических проводов.
• Для их скрытия штробят кабельные каналы и выемки под выключатели, розетки и распределительные коробки.
• Подготовка проводов, необходимой длины.
• При открытой проводке заготовленные куски продевают в гофре или ПХВ трубку определенной длины.

При монтаже учитывают нормативные правила:

• Направление линий укладки ведется в вертикальном и горизонтальном положении с углом поворота 90 градусов.
• Розетки размещаются от пола в метрах на расстоянии 0,3 и выключатели на 1,0.
• От дверей и окон провода должны отступать на расстояние 10 см, от отопительных труб дальше 25 см.

Подведение силового кабеля и установка электрощита

Передача электричества может осуществляться от дома, если это усадьба или от трассы воздушной линии, при этом следует выполнить следующие требования:

• Высота линии электропередачи не менее 6 м над проезжей частью и 3,74 м на других участках.
• Силовой кабель подается в гараж на высоте 2,75 м.
• Кабель рекомендуется использовать марки СИП, это специальный самонесущий изолированный кабель для воздушных опор.
• Сечение токопроводящих жил кабеля подбирается в зависимости от максимальной токовой нагрузки приборов в гараже.

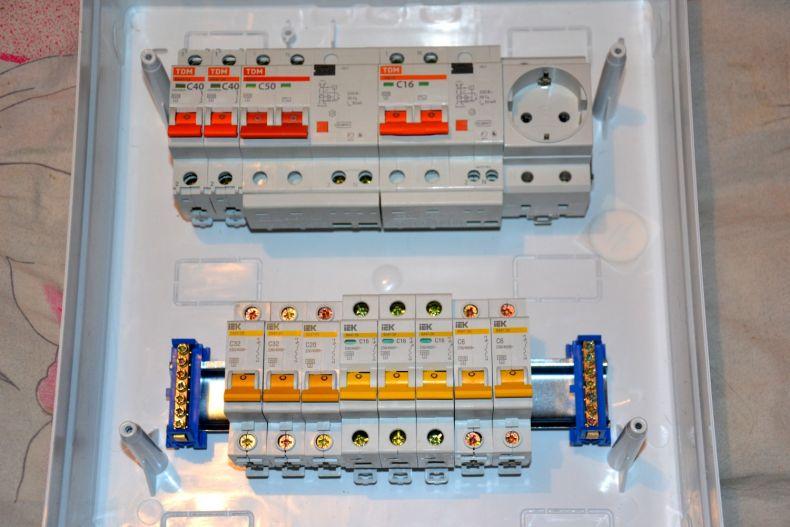

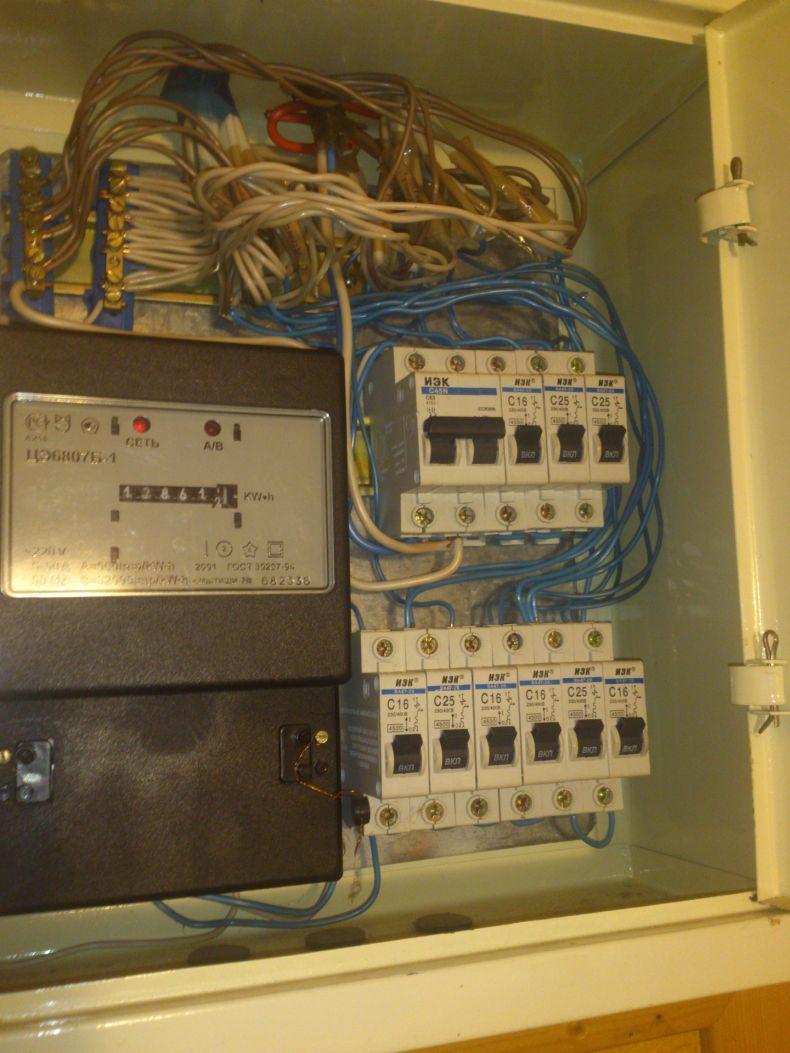

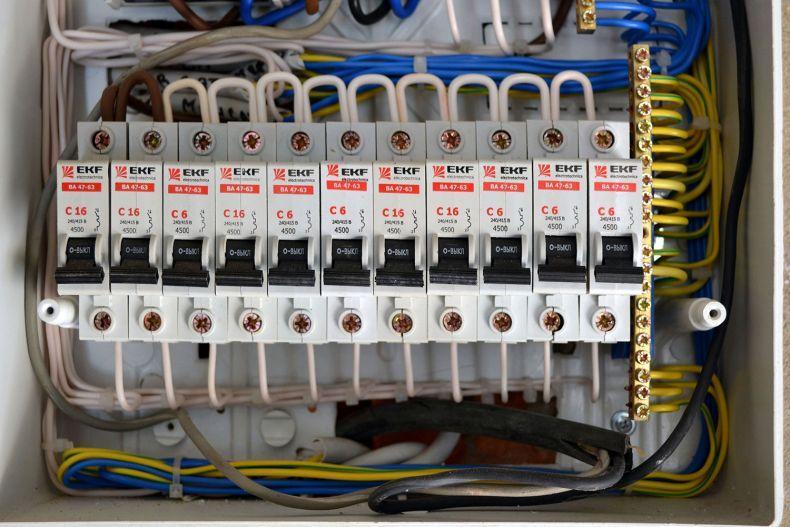

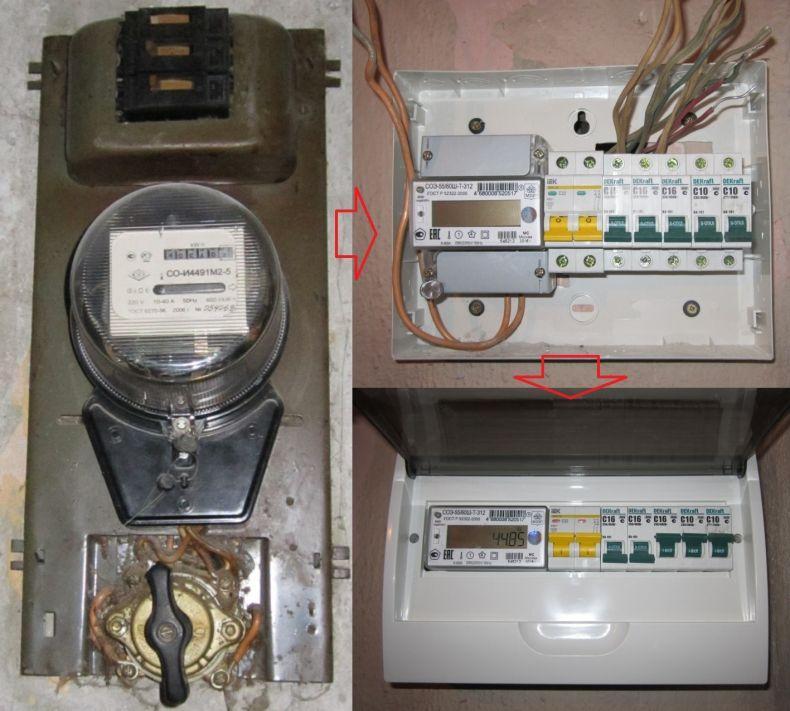

Электрический шкаф обычно крепится недалеко от входа. В нем устанавливаются приборы, которые располагаются в следующей последовательности:

• Электросчетчик.
• Общий автомат.
• Устройство защиты отключения.
• Реле напряжения при необходимости.

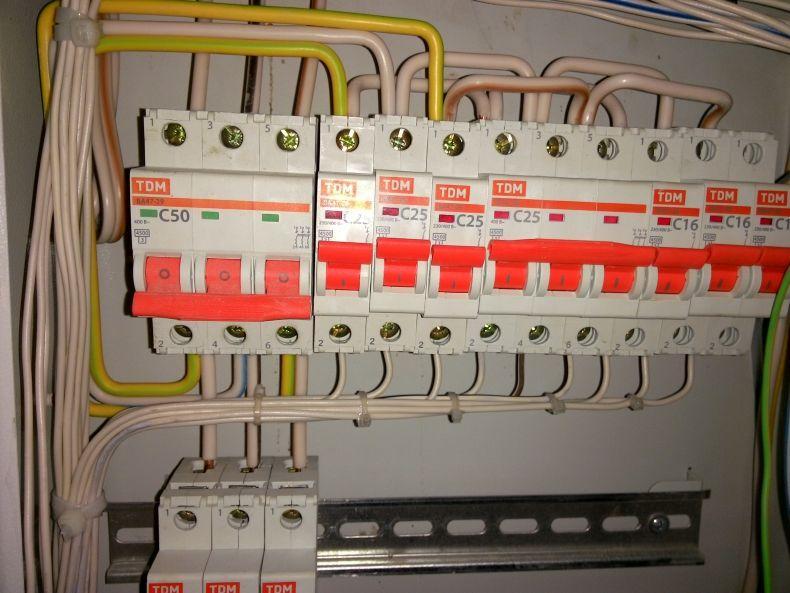

• Группу автоматов для различных цепей электрической схемы.
• Понижающий трансформатор.

Автоматические выключатели следует обозначить этикетками, с указанием какая линия питается от него.

Внутренняя разводка и освещение смотровой ямы

Разводка в гараже может быть скрытого и открытого типа:

• При скрытом способе проводка размещается в подготовленных каналах. Фиксируется она с помощью специальных скоб или раствором алебастра через 20-30 см. Закрепляются на выбранное место распределительные коробки, розетки и выключатели. Соединяются жилы, согласно схеме, с помощью обжимки гильзами. Скрутка менее надежна и может подвести. Проверяется правильность соединений и целостность цепей с помощью мультиметра.
• Наружная разводка намного проще и удобнее. Провода могут укладываться в закрепленные кабельные каналы или в гофре, которая затем фиксируется к стене.

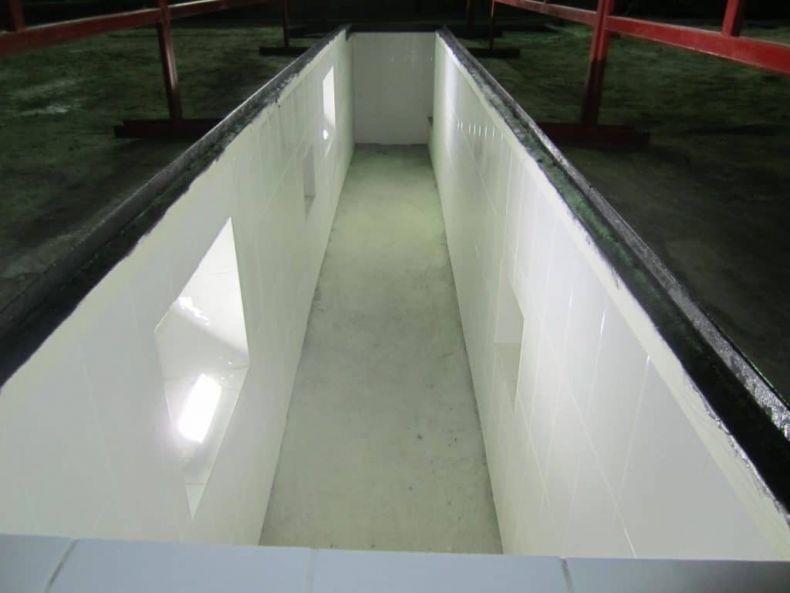

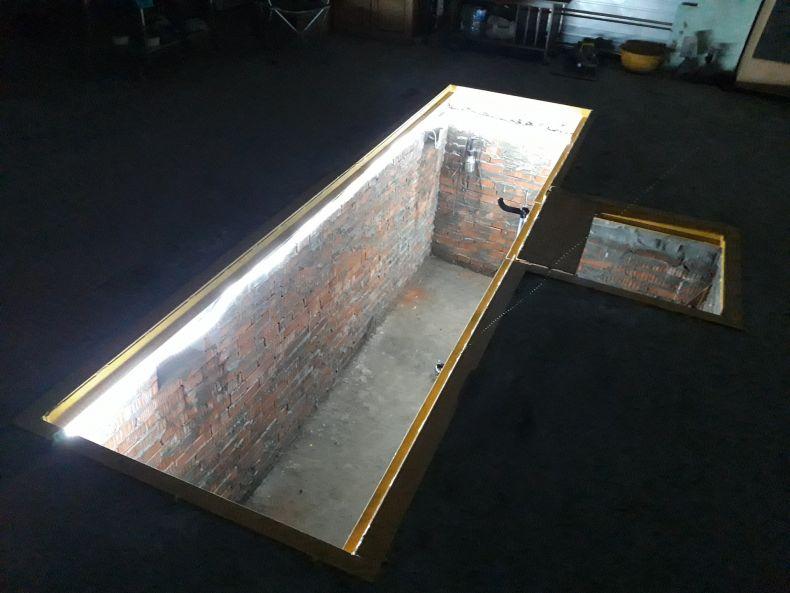

Провода низкого напряжения в смотровой яме лучше размещать в металлических трубах или гофре, так как пространство в яме ограничено и есть вероятность их повреждения. Светильники низкого напряжения следует выбирать влагозащитные и устойчивые к механическим воздействиям.

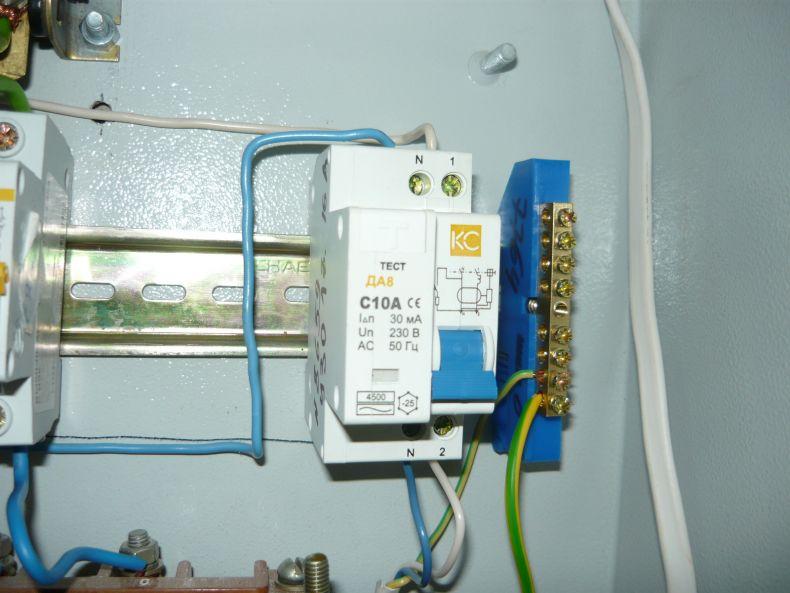

Как правильно подключить УЗО

УЗО можно включать в цепь как перед автоматом, так и после. Входящие провода фазы и нуля подключаются к верхним клемма корпуса. От нижних клемм разводка поступает на потребителей.

Следует учитывать, что такие устройства не защищают от повышения номинальных токов или замыкания проводов. Для этих целей служат коммутационные аппараты, называемые автоматами. Полную комплексную защиту обеспечивают дифференцированные автоматы, которые совмещают функции и защиты и отключения.

Защитное заземление

При нарушении изоляции в приборах могут произойти утечки тока на корпус. В результате такой ситуации возможно получение электротравмы.

Поэтому, согласно правилам, наличие заземления является обязательным. Конструкция заземления несложна и его можно выполнить самостоятельно.

Применяется несколько металлических электродов, лучше 4. Они забиваются в землю на глубину не менее 1 м по периметру здания и надежно соединяются в контур медной проволокой сечением не менее 6 квадратов, желательно без изоляции. Подключается этот контур к соответствующей шине в щитке.
