Схема подключения проходного выключателя: варианты управления светом с 2х мест на 1 лампу или с 3х точек на 2 светильника

Обычный выключатель, без сомнений, является удобным устройством, если бы не одно но, управление освещением возможно только с одной точки в помещении. Насколько это будет удобно в ситуации когда вы уставший приходите с работы, включаете в прихожей свет, чтобы повесить одежду, пройдя длинный коридор, садитесь на диван и понимаете, что свет остался не выключенным.

Теперь придется проделать путь обратно до двери и по темному коридору вернуться обратно. Было бы проще, если бы была возможность выключить свет с другой стороны коридора. Именно для этого и придуман проходной выключатель.

Для чего нужен проходной выключатель

С виду он ничем не отличается от обыкновенного выключателя, но внутри у него три контакта, один из которых переключается между двумя другими.

Устройство на две клавиши имеет сдвоенное устройство. Основное отличие такого выключателя от обычного в том, что они могут включать один и тот же источник света с двух разных мест. Видимо, поэтому его и называют дублирующим.

Где используются проходные выключатели

Выключатели такого типа стали особенно популярны в таких местах, как:

1. Лестничные марши. Можно включить свет поднимаясь на второй этаж и выключить его поднявшись. Для большего количества этажей предусмотрено использование перекрестного выключателя вместе с проходными.
2. Спальные комнаты. Здесь один выключатель устанавливается на входе в комнату, а другой возле спального места. Это позволит включить свет, когда вошли в комнату и выключить его, не вставая с постели.
3. Длинный коридору. В таких местах особенно удобно иметь возможность включить свет в одном конце коридора и выключить его в другом.
4. Дачный участок, на котором установлено освещение дорожек.

Список может продолжаться до бесконечности, так как мест где можно использовать проходной выключатель очень много.

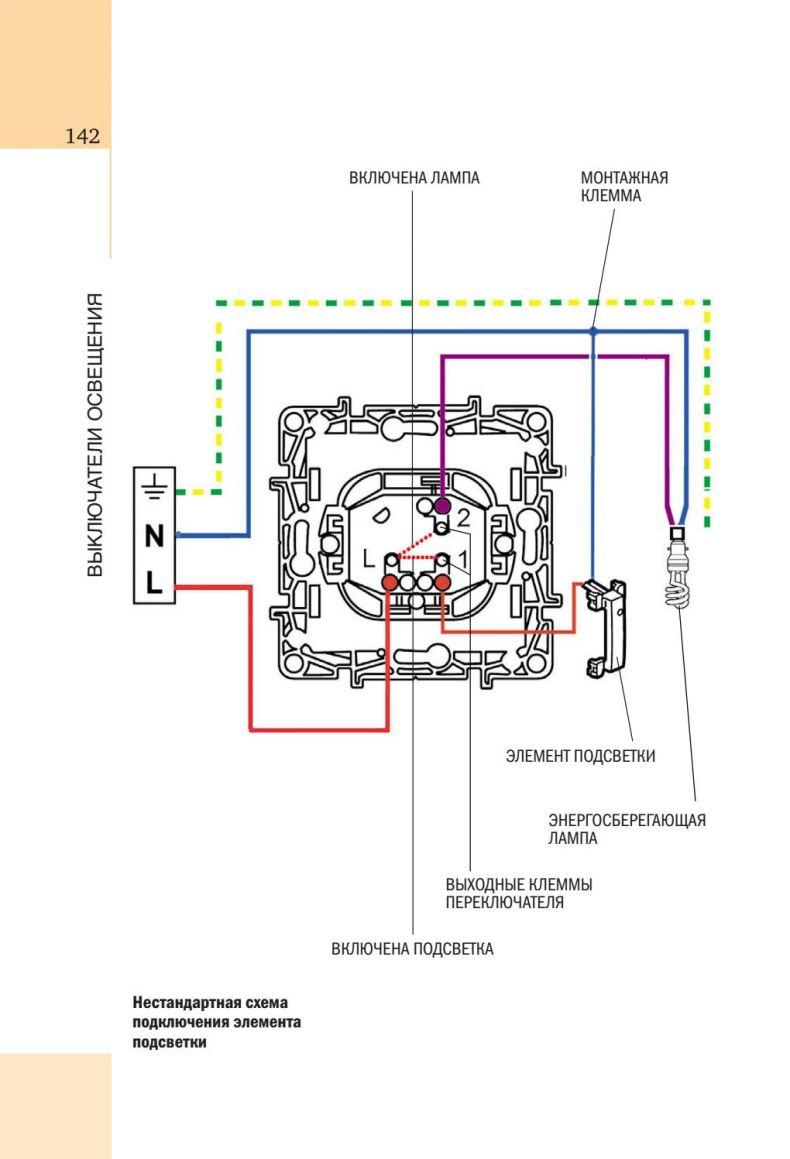

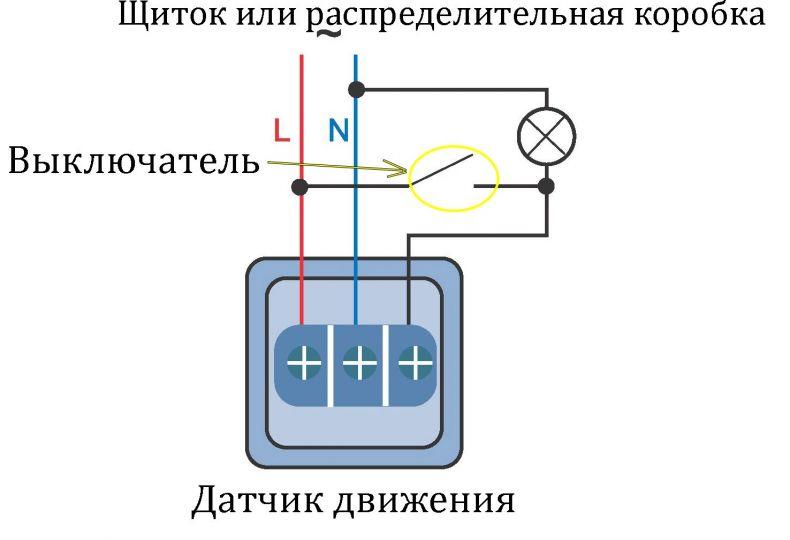

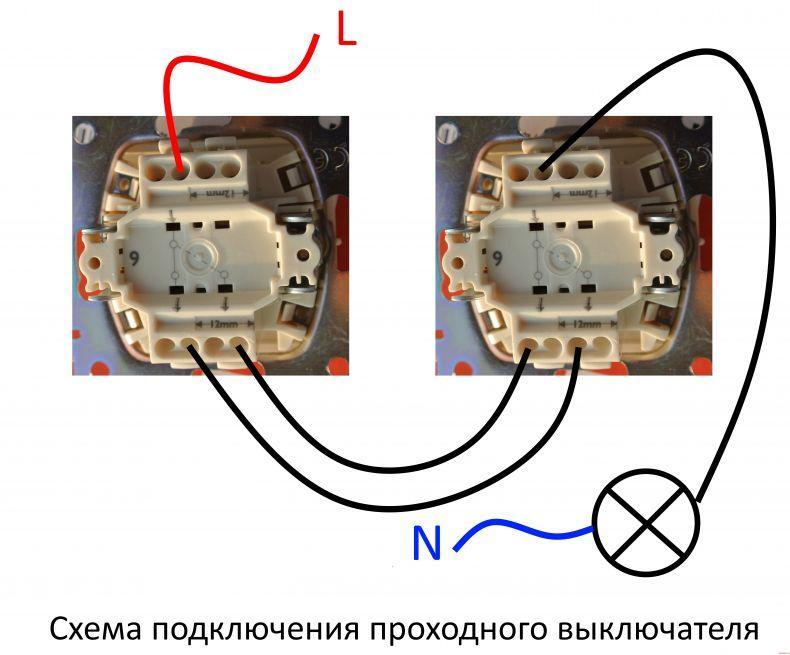

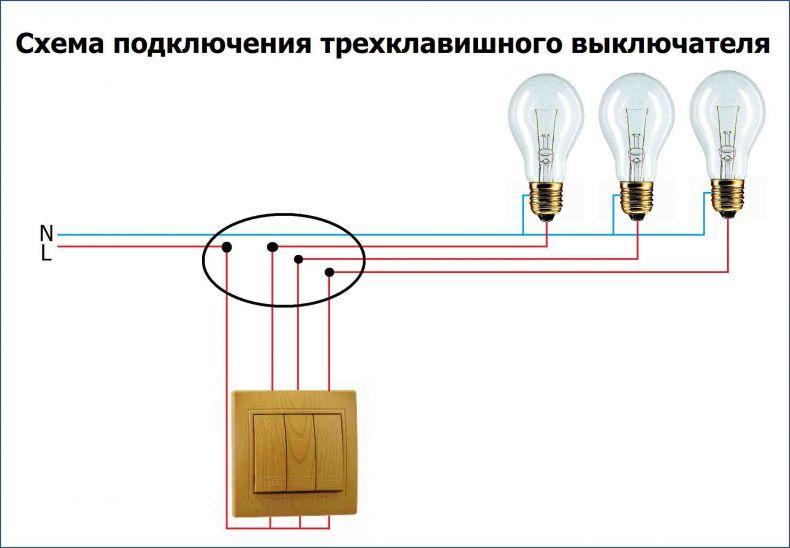

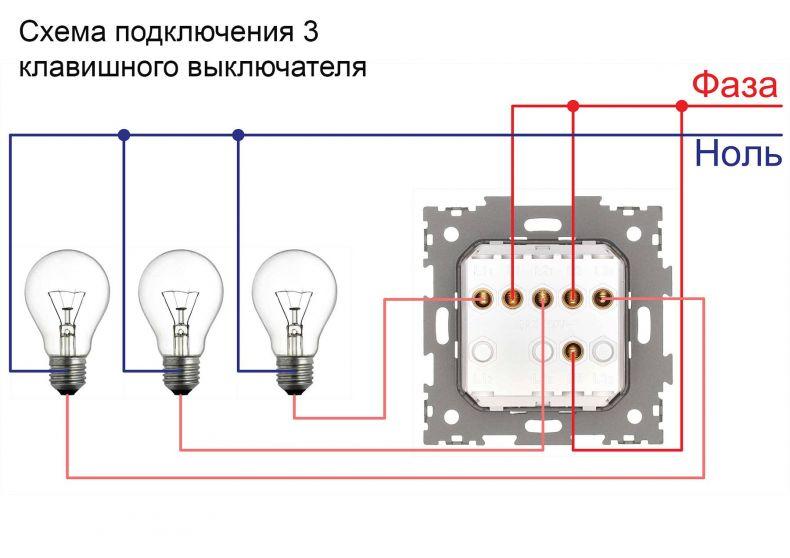

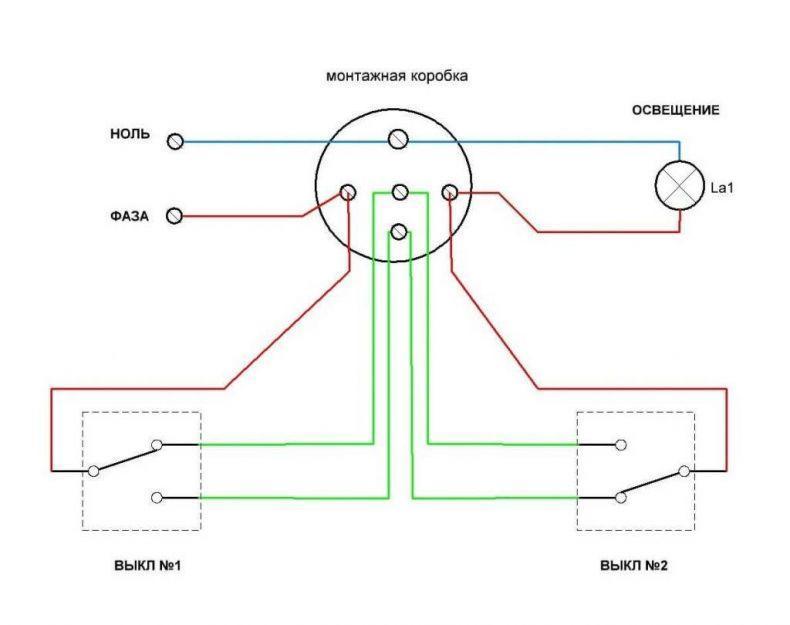

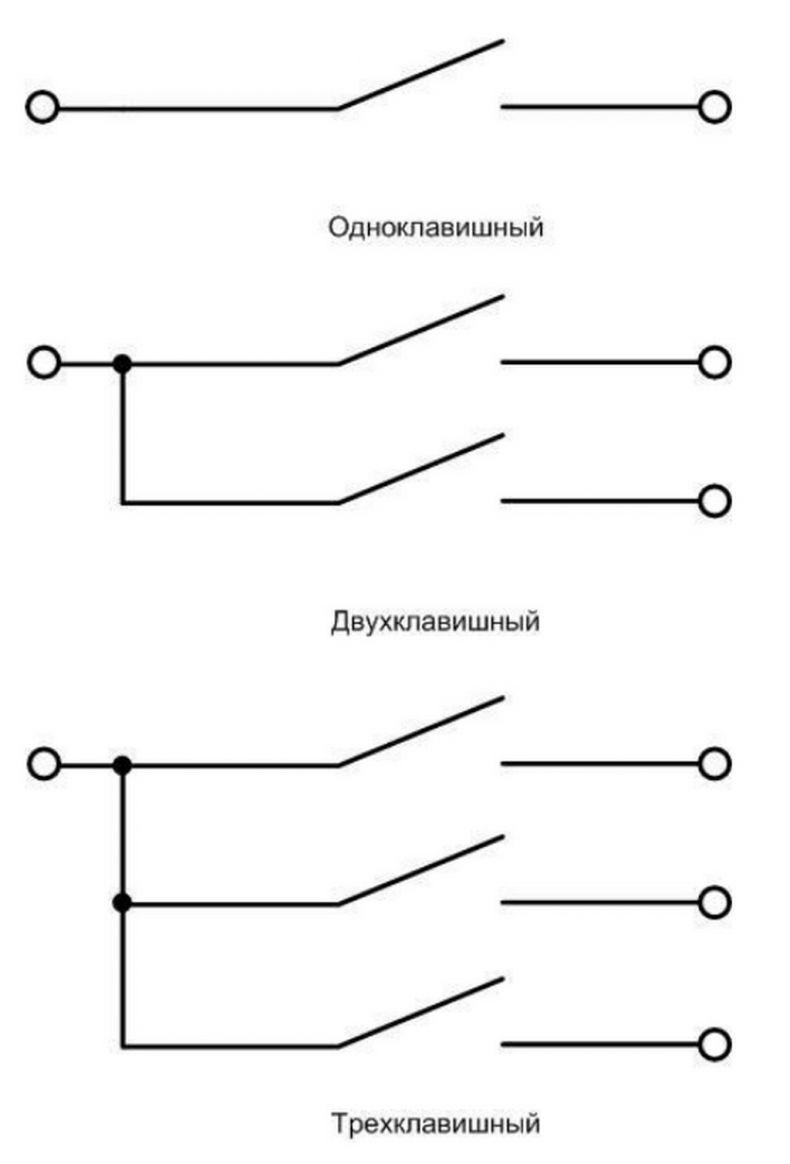

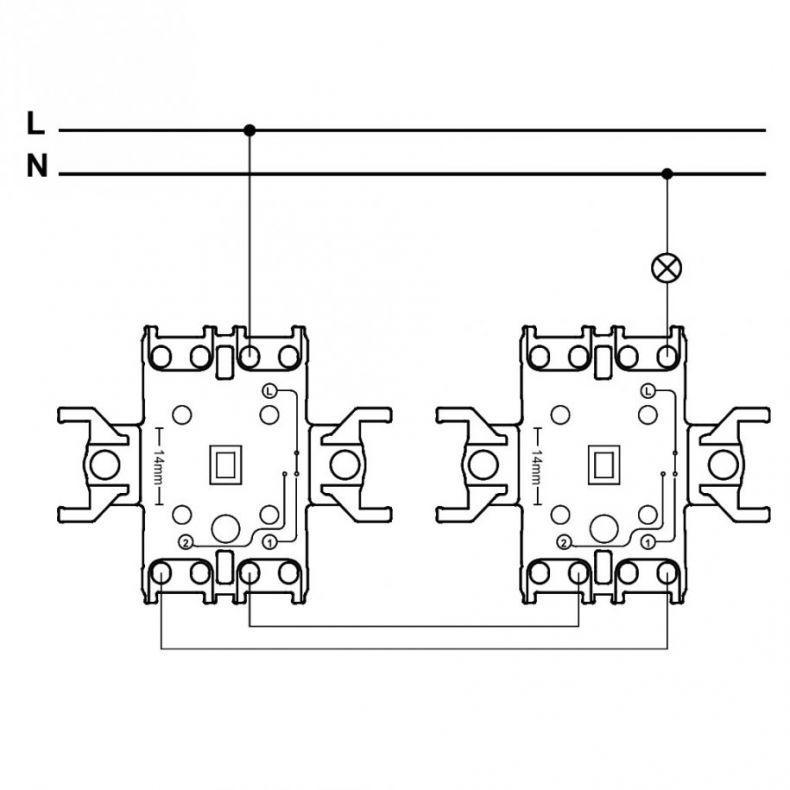

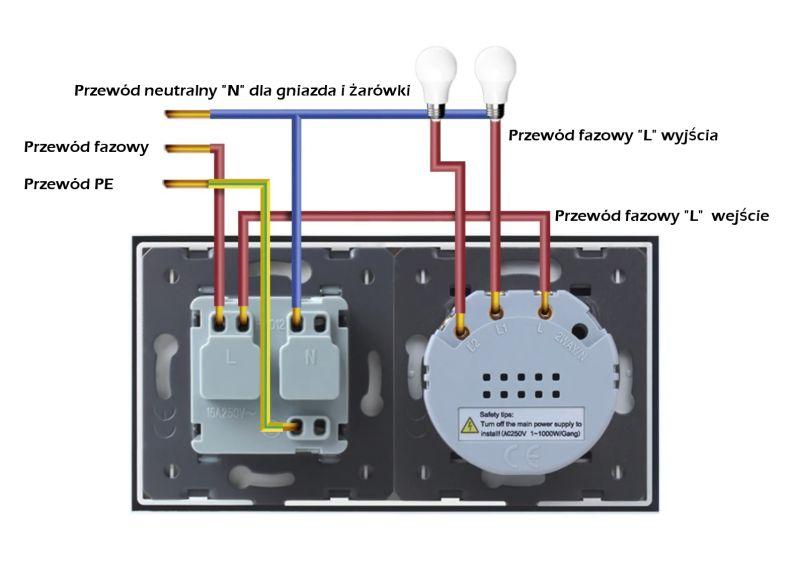

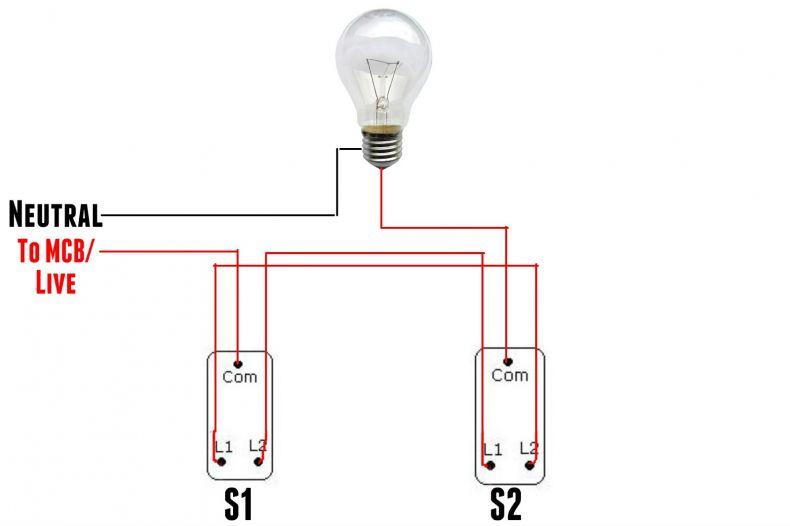

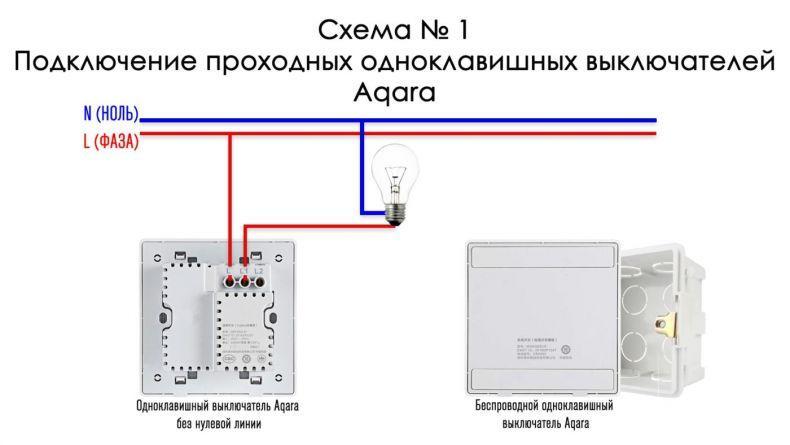

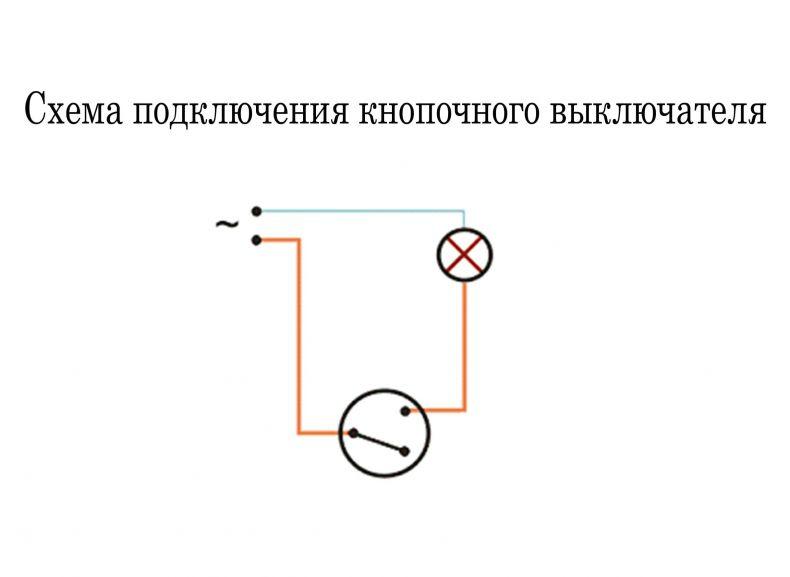

Схема подключения с двумя проходными выключателями

Реализация электрической схемы, в которой одна группа света будет включаться и выключаться с двух разных мест, состоит из двух проходных коммутаторов. Также, возможно реализовать такую же схему, но для выключения и включения двух разных групп света с разных мест, используя для этого проходные выключатели с двумя клавишами.

Внешне проходной выключатель не имеет никаких отличий от обычного выключателя, но на задней его стороне не 2, а 3 клеммы для подключения проводов. Также, на лицевой стороне клавиш имеются условные обозначения в виде двух вертикально расположенных треугольников.

Проходной выключатель всегда имеет на своей задней крышке схему подключения проводов к клеммам. При этом разные выходы могут быть подписаны разными символьными обозначениями или стрелками, которые показывают внутрь выключателя или наружу.

Для коммутации такого выключателя внутри электрической цепи необходимо использовать трёхжильный кабель, например, имеющий маркировку ВВГ v3х1,5, в случае если разводка электропроводки производится медным кабелем и трехжильным кабелем имеющим маркировку АВВГ 3х2,5, если разводка внутри помещения производится с помощью алюминиевого кабеля.

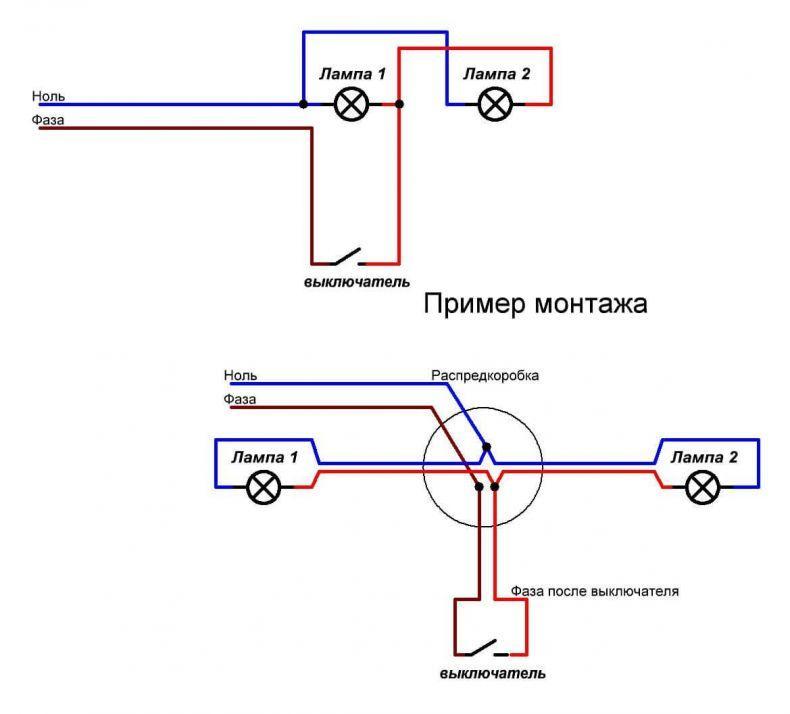

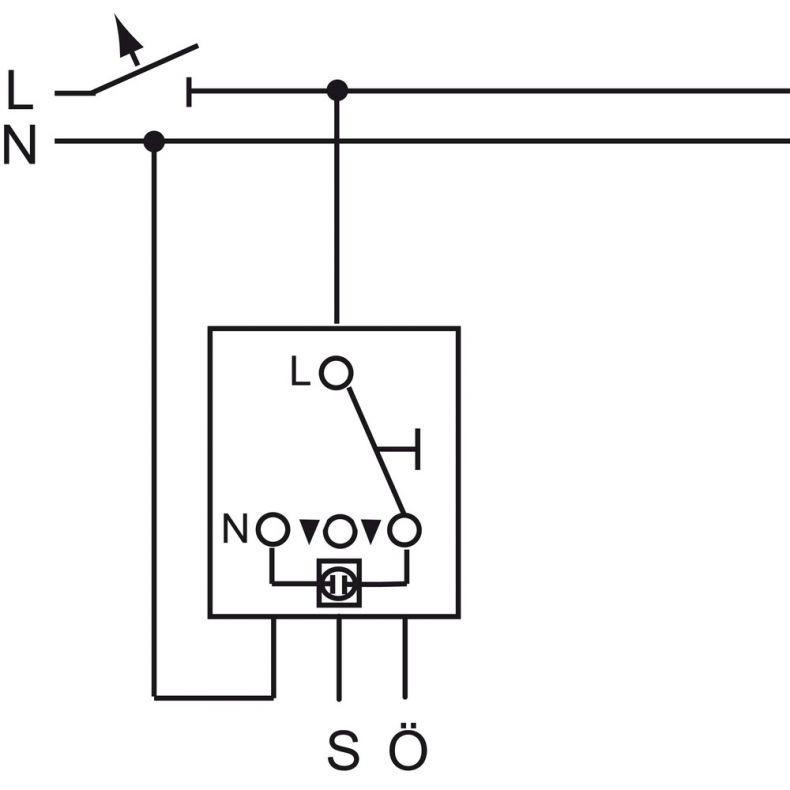

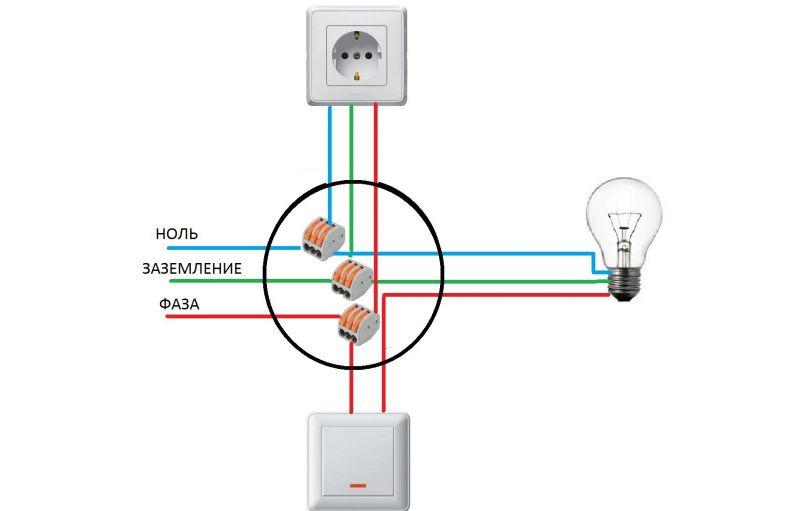

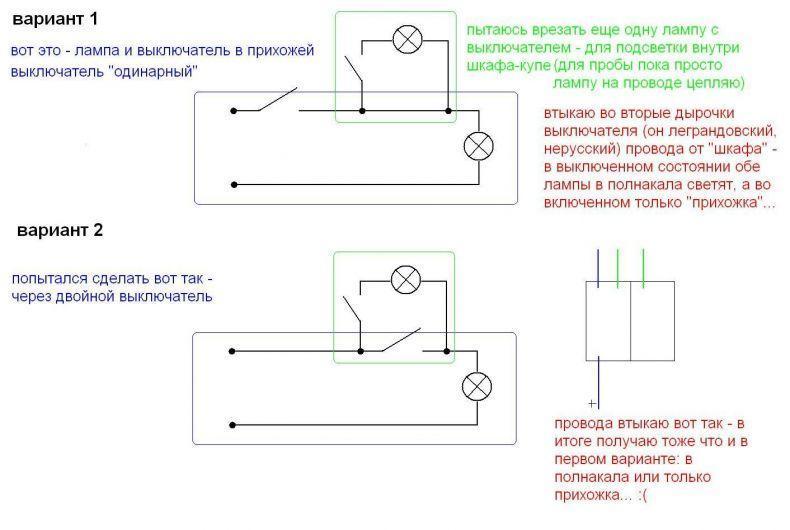

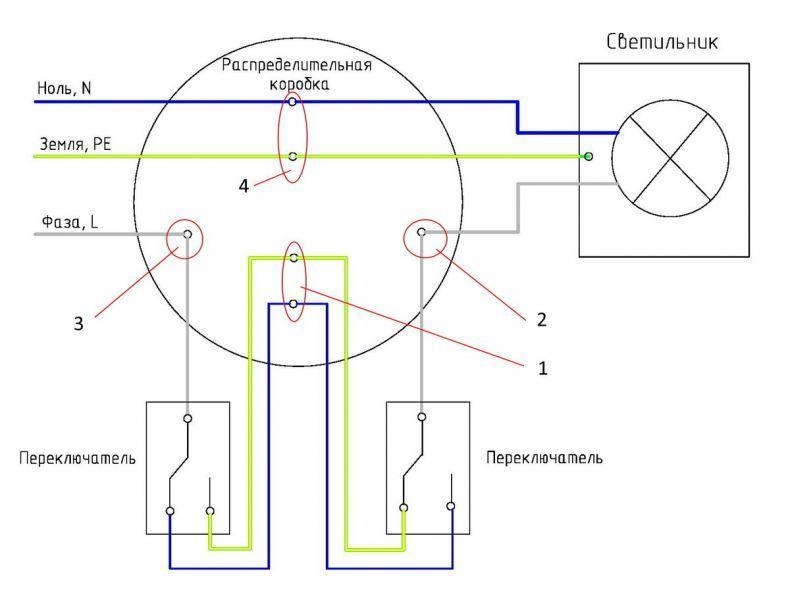

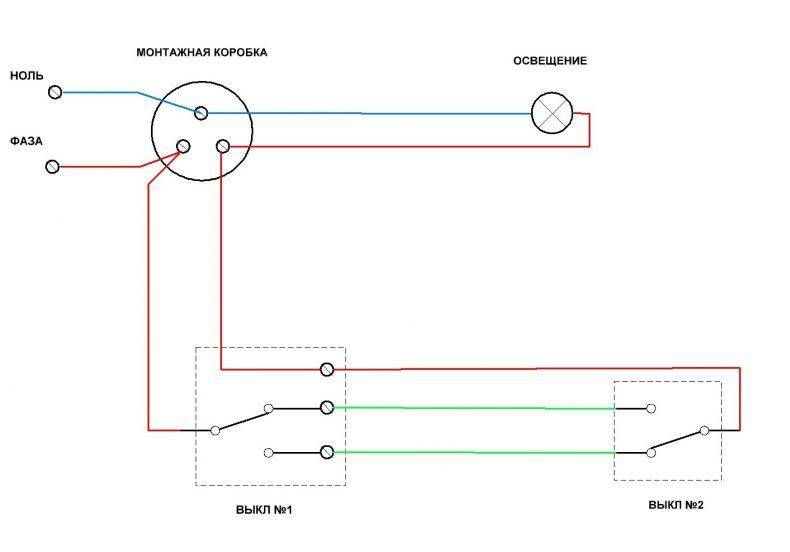

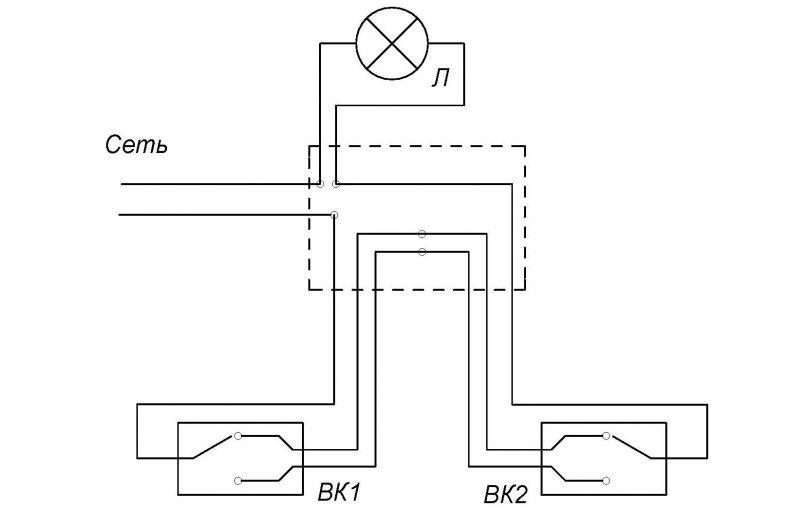

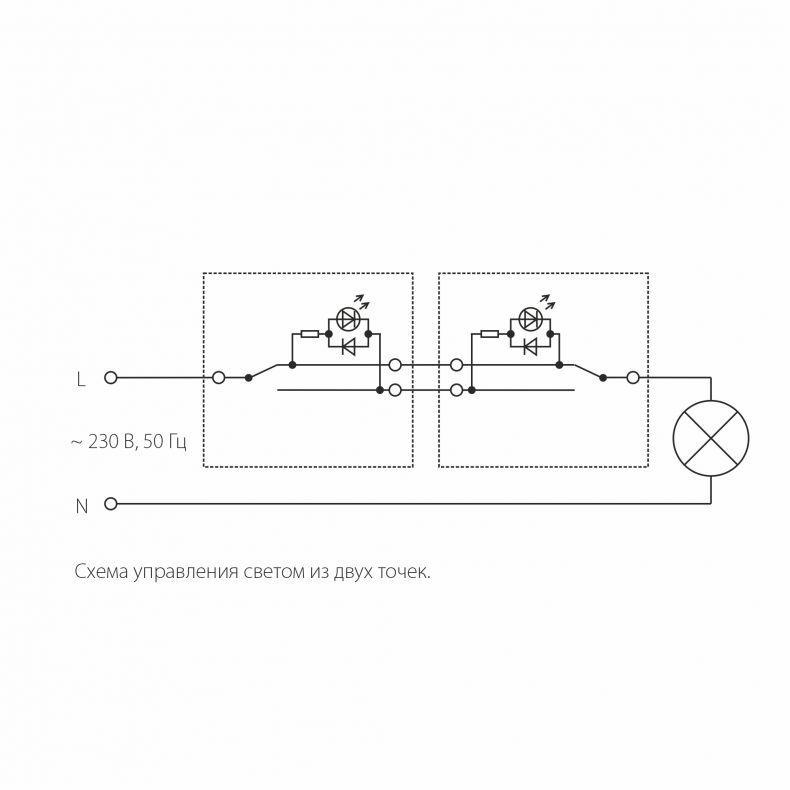

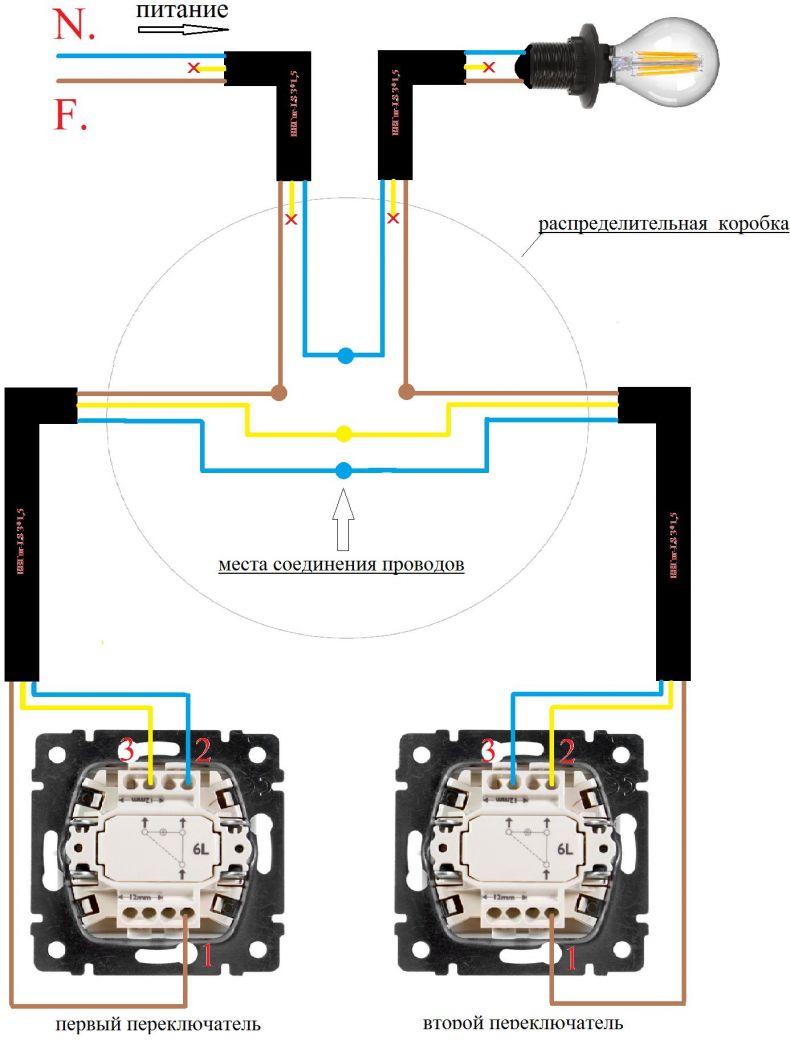

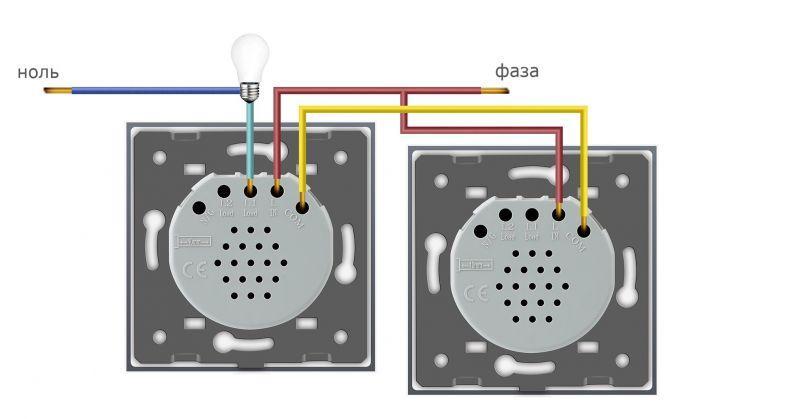

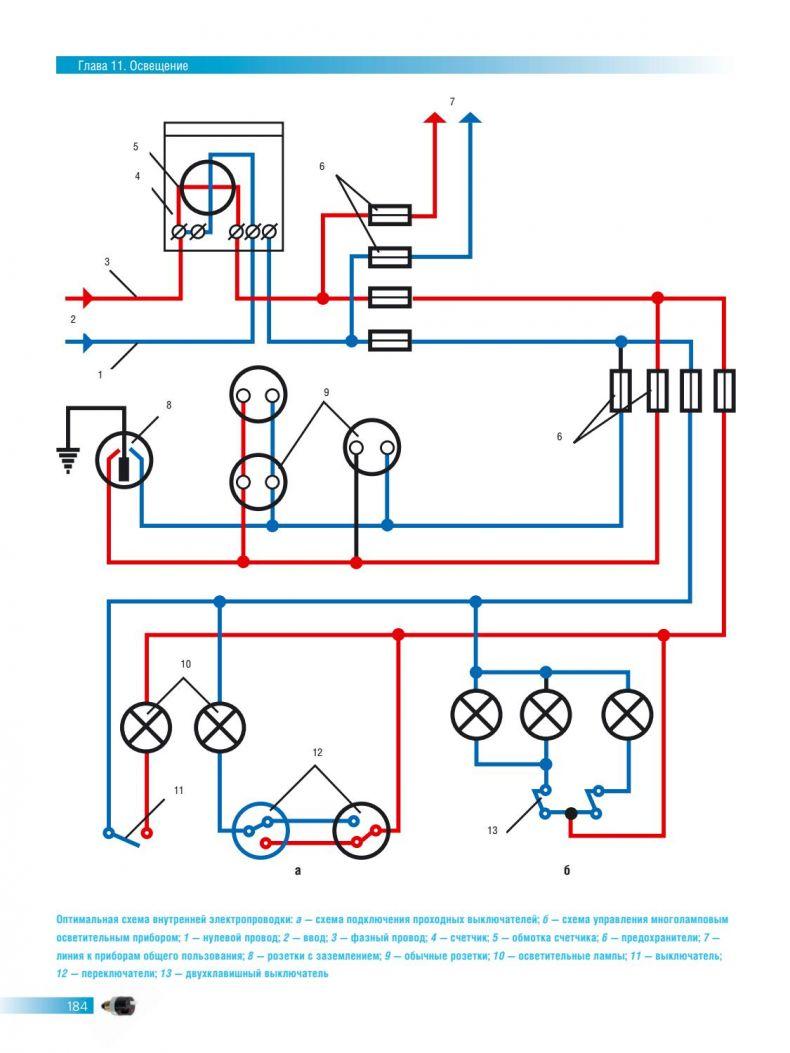

Схема коммутации проводов вместе с одноклавишными проходными выключателями и источником света можно найти в интернете. Также, можно изучить анимацию, которая наглядно показывает как будет работать електро-схема, в которой одна лампочка и 2 проходных коммутатора, попеременно включающих и выключающих её.

Как видно из схем, принцип работы проходного выключателя заключается не в обычном разрыве электрической цепи, а в переключение между двумя разными цепями, по каждой из которой может протекать электрический ток.

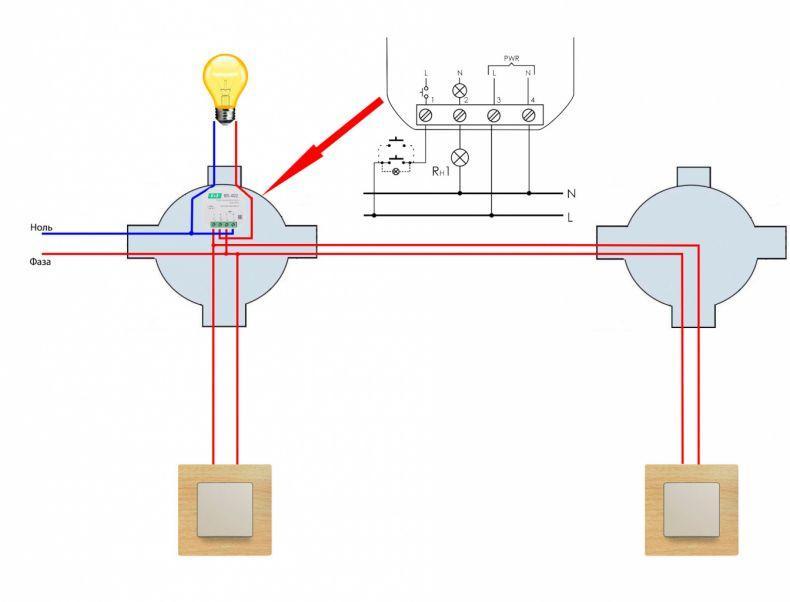

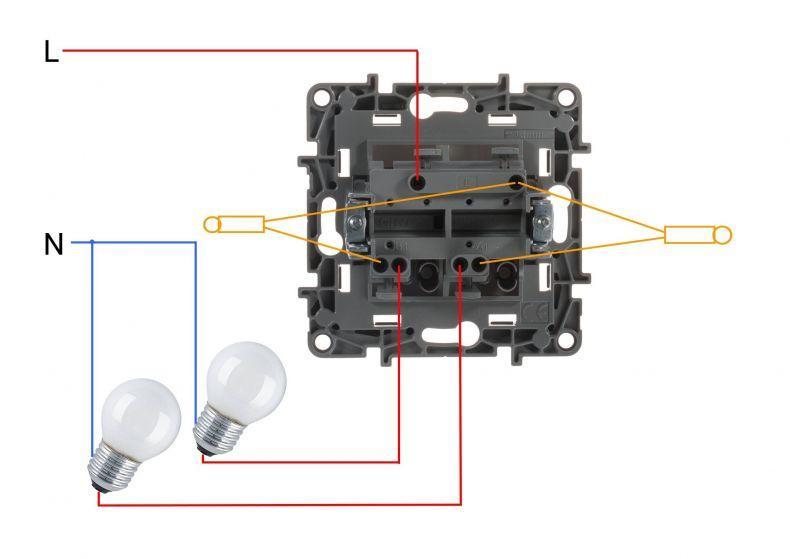

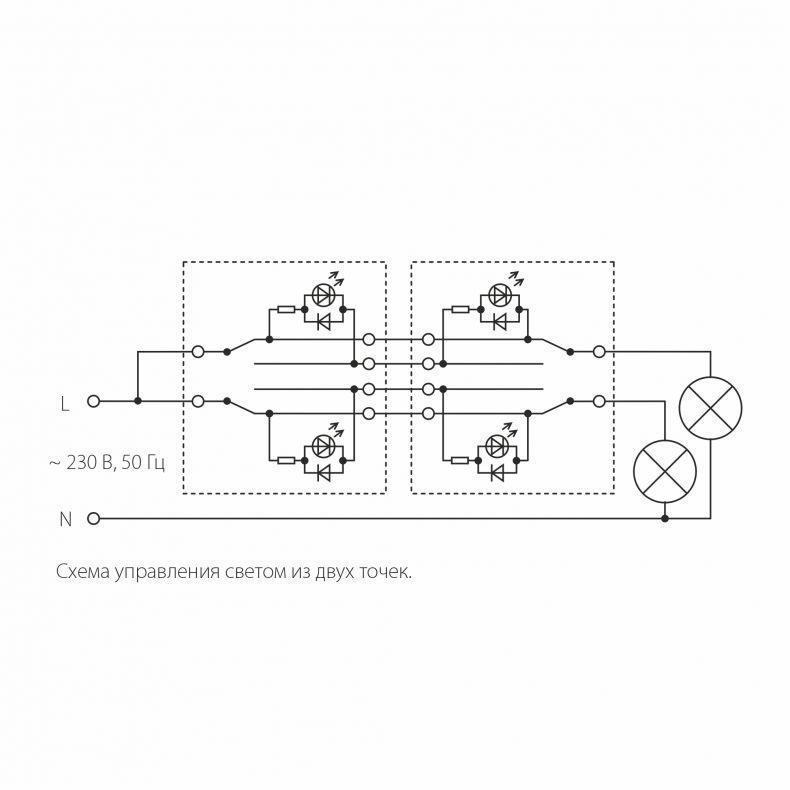

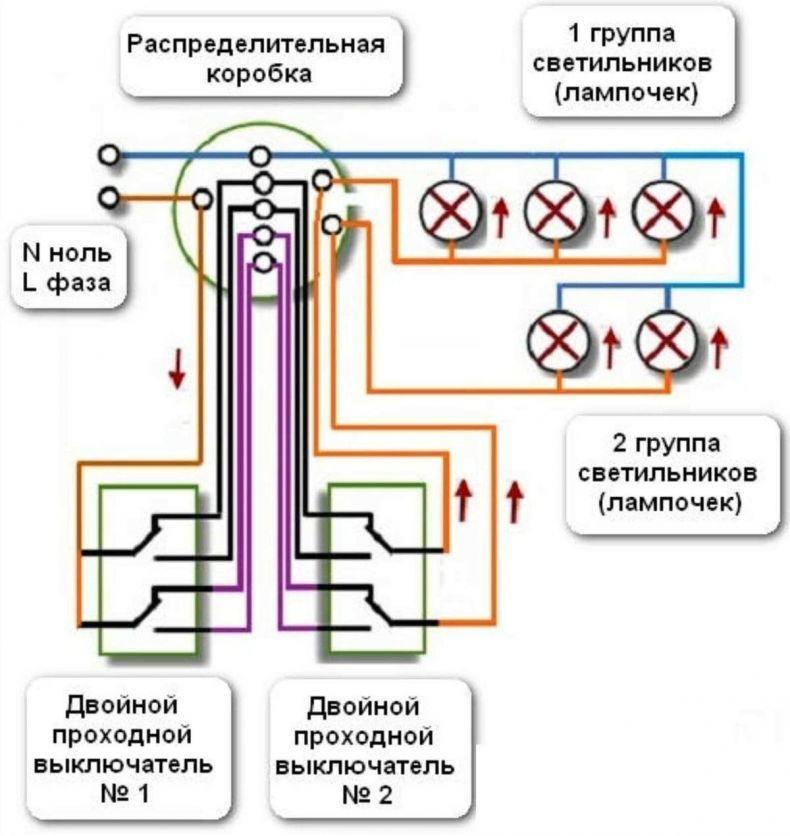

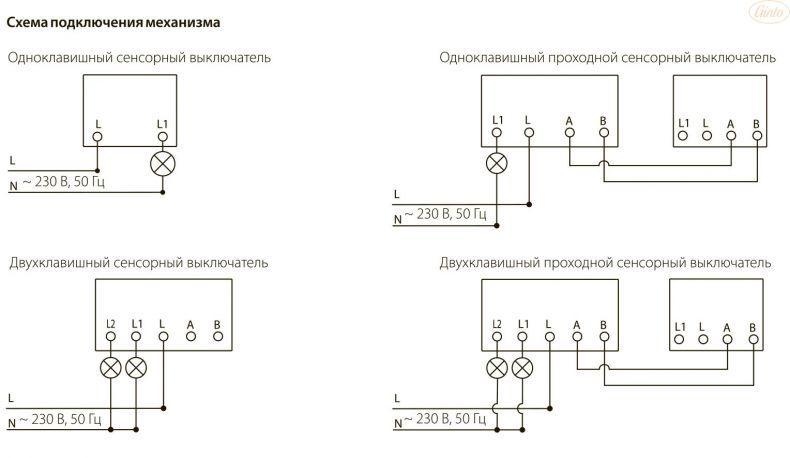

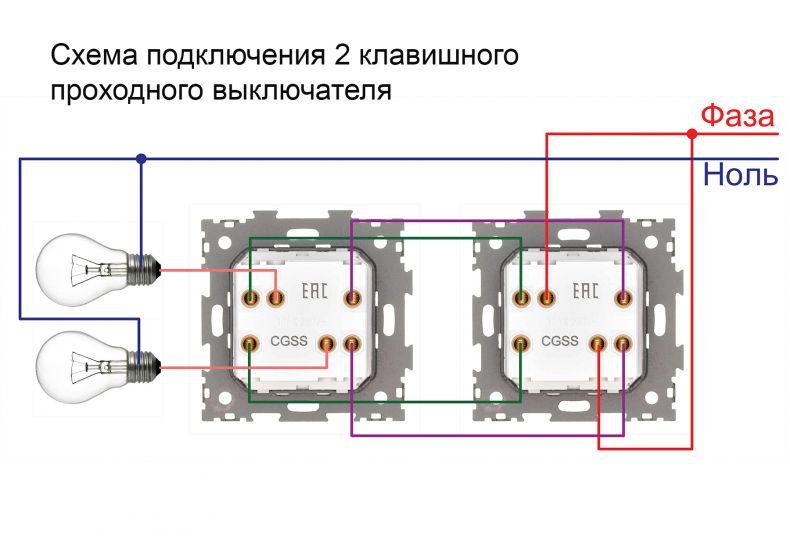

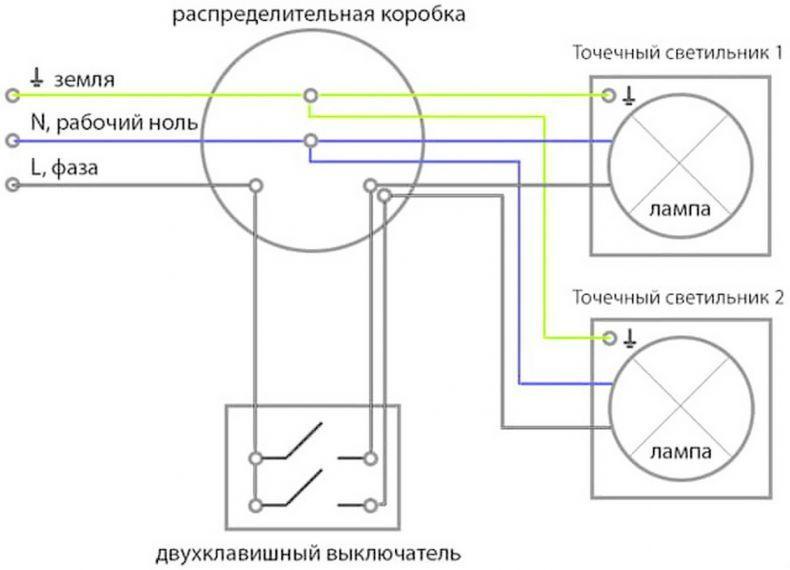

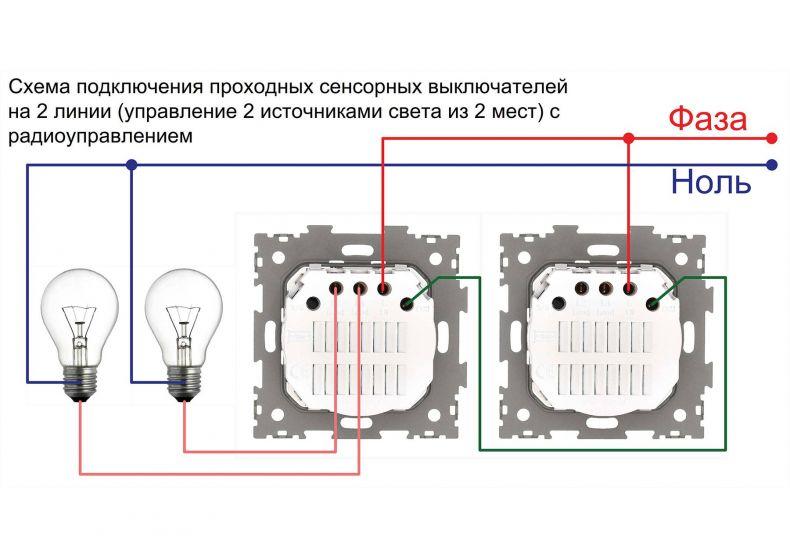

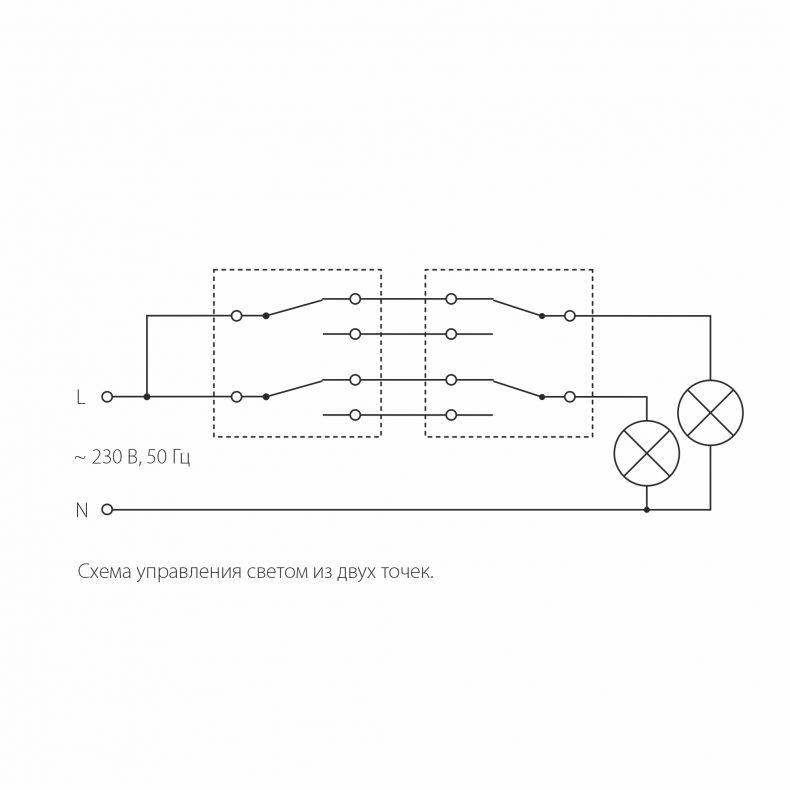

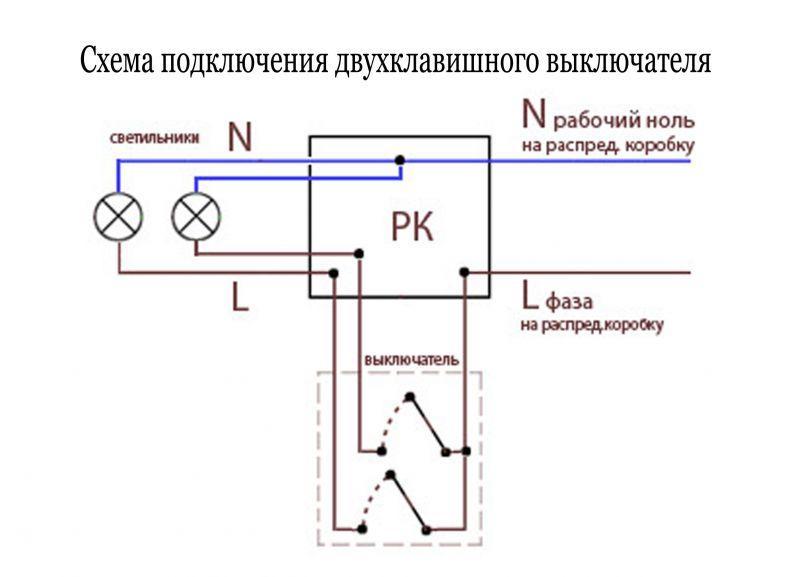

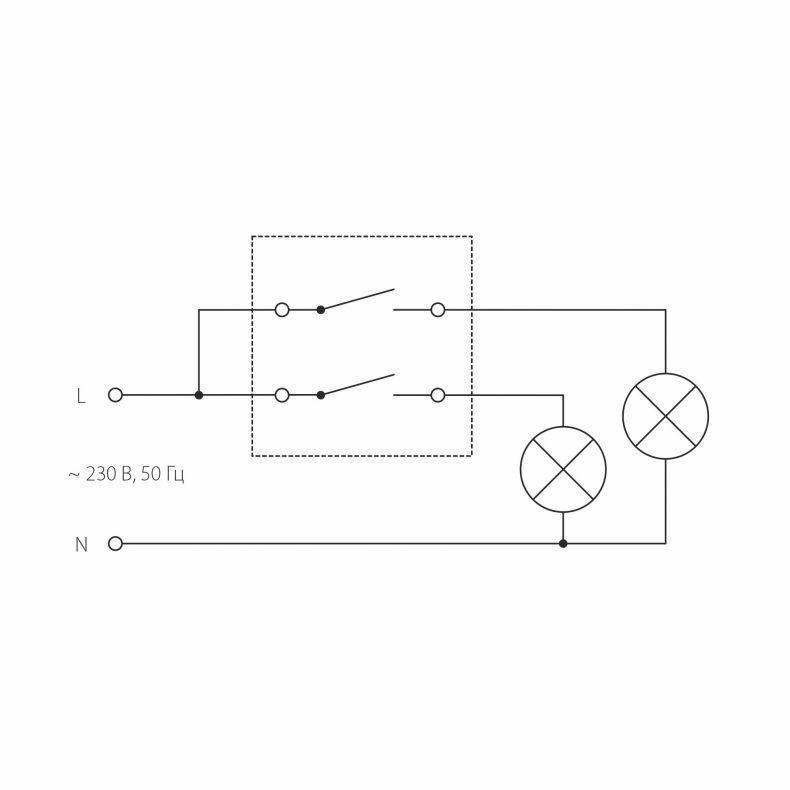

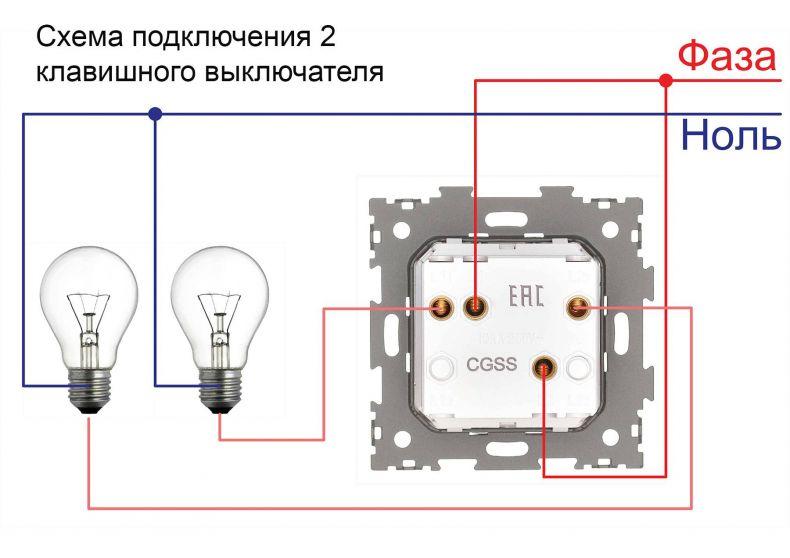

Подключение двух проходных выключателей на две клавиши

Проходной выключатель обслуживающий две группы света, по сути является двумя одноклавишными проходными выключателями, которые соединены в одном устройстве.

Для его коммутации понадобится использовать 6 разных проводников для 6 клемм на выключателе. Наиболее удобный вариант подключения такого выключателя является использование двух трехжильных кабелей.

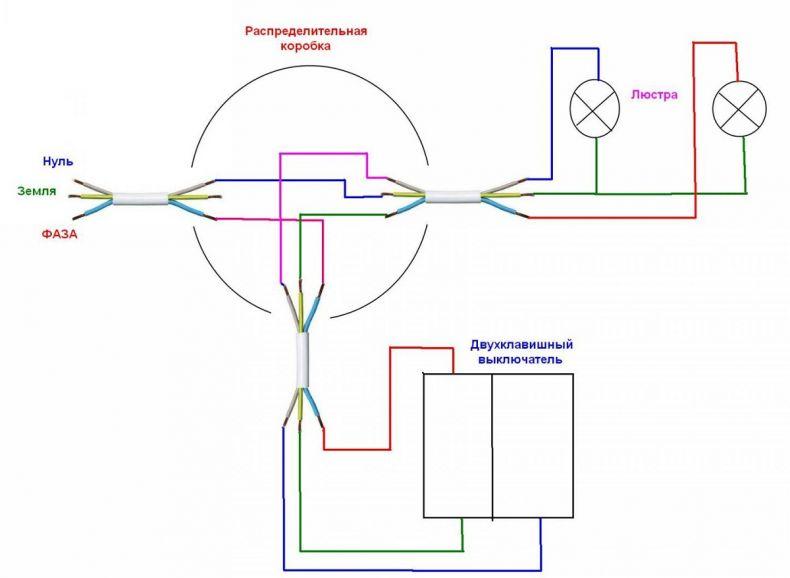

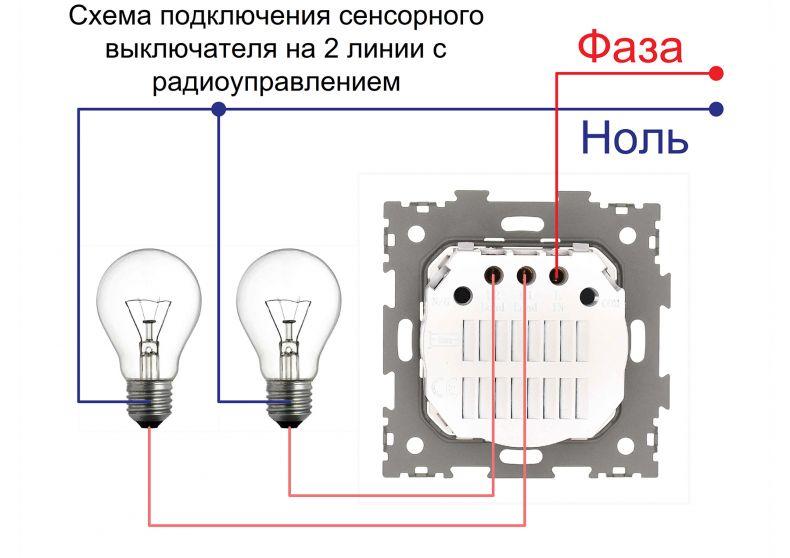

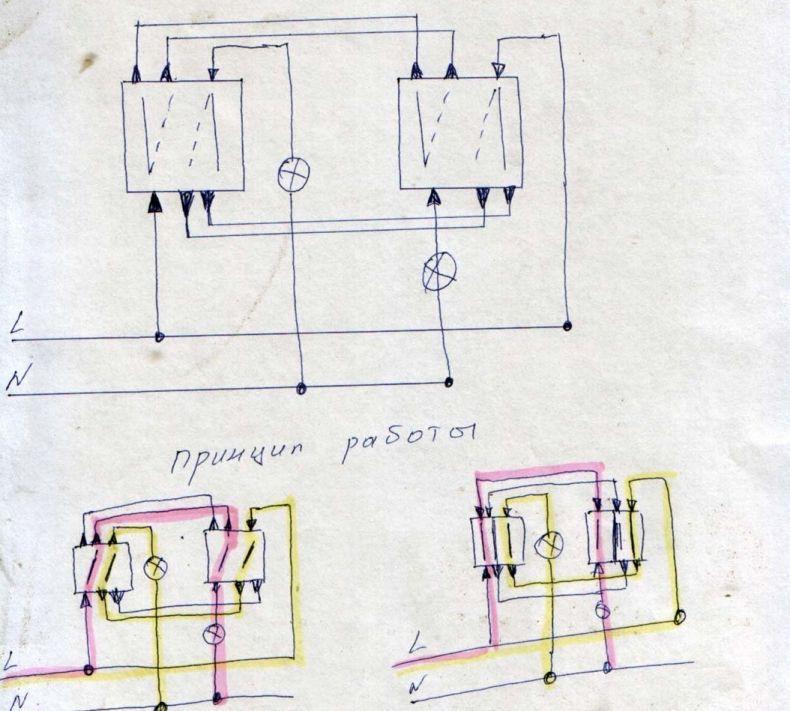

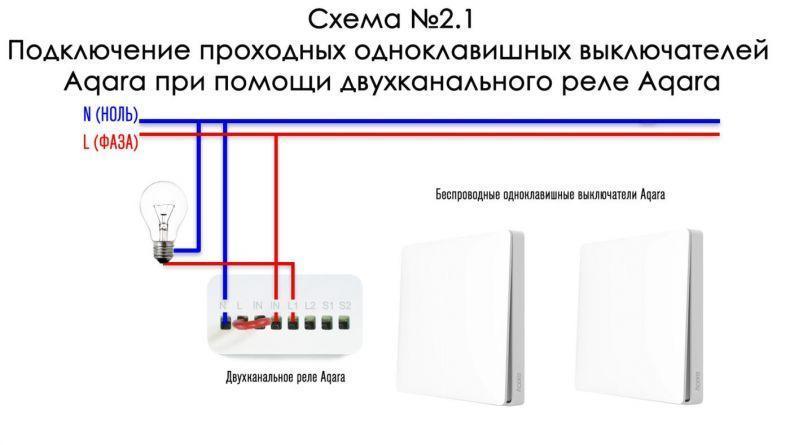

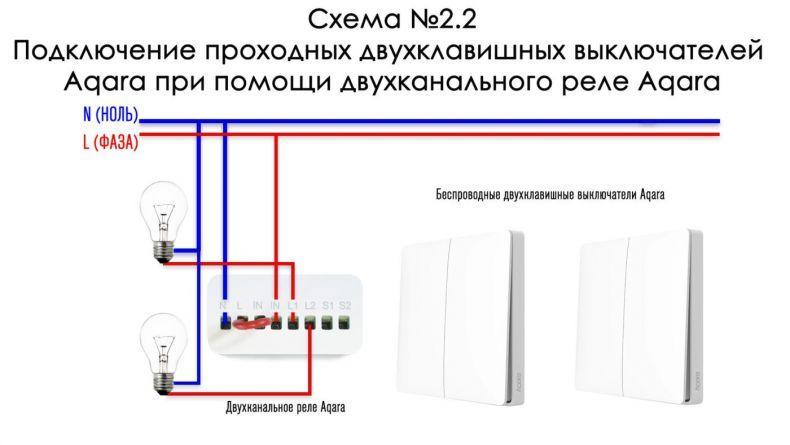

На просторах интернета есть масса картинок, объясняющих, как легко подключить одинарный или двойной проходной выключатель.

Схема подключения с трема проходными выключателями

Эргономика современного жилого и промышленного фондов все чаще и чаще прибегает к необходимости управления с трех или более мест. В таких случаях применяются промежуточные устройства коммутирования или как их еще называют перекрестные выключатели. Название пошло от того, что он располагается на перекрестке двух проходных выключателей.

Отличить перекрестный выключатель от проходного можно по количеству клемм для подключения проводов, которые расположены сзади. На одноклавишном выключателе будет 4 клеммы, а на выключателе переключающем две группы света — соответственно 8.

Также, на клавишах промежуточного переключателе можно найти условные обозначения в виде двух треугольников, только на проходных выключателях они располагаются вертикально, а на перекрестных нанесено горизонтальное расположение.

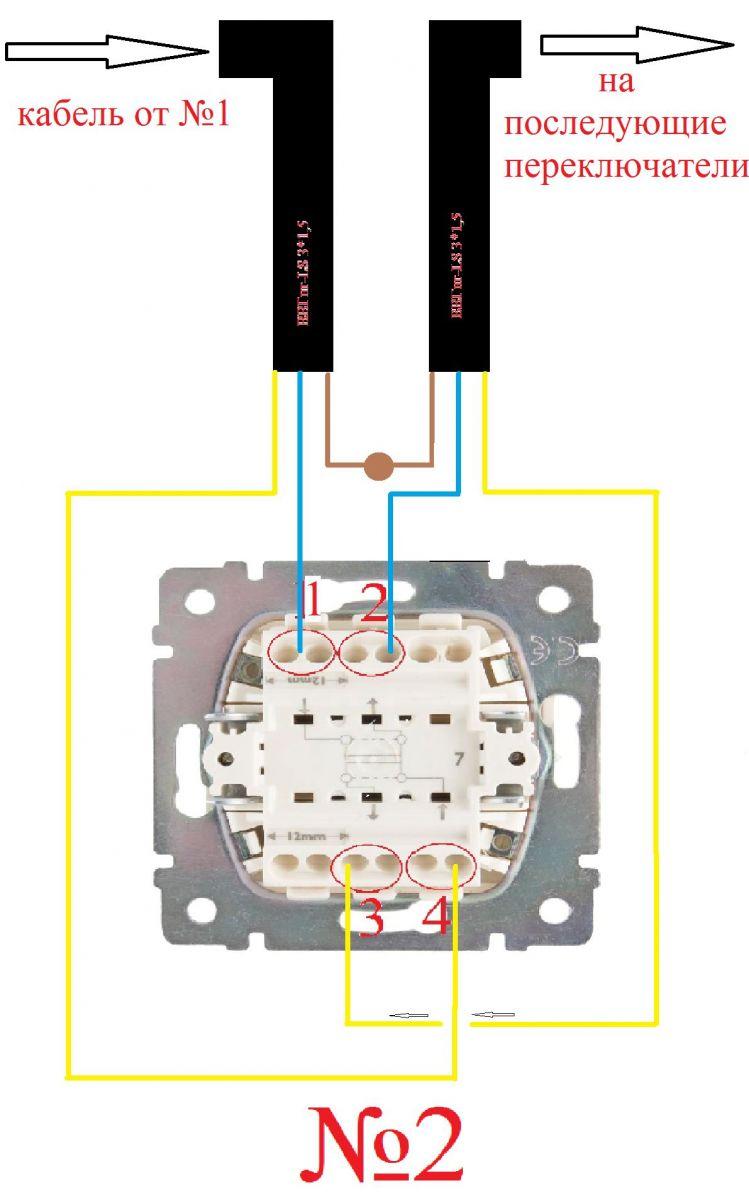

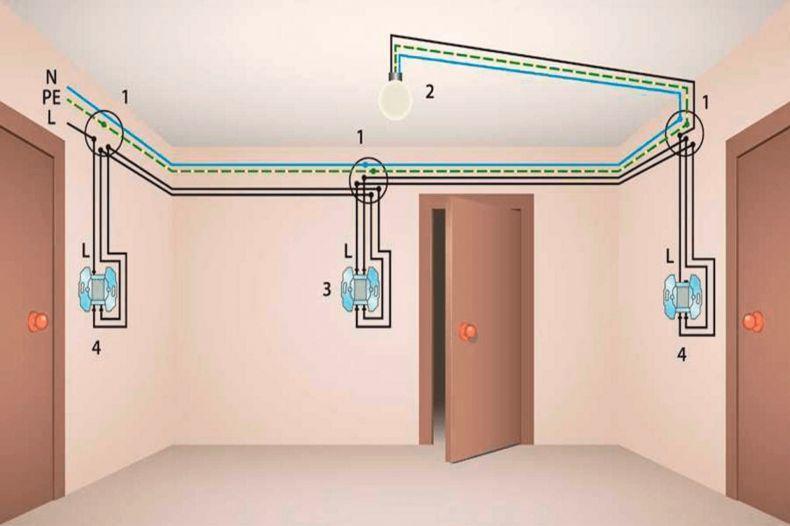

Монтаж перекрестного выключателя

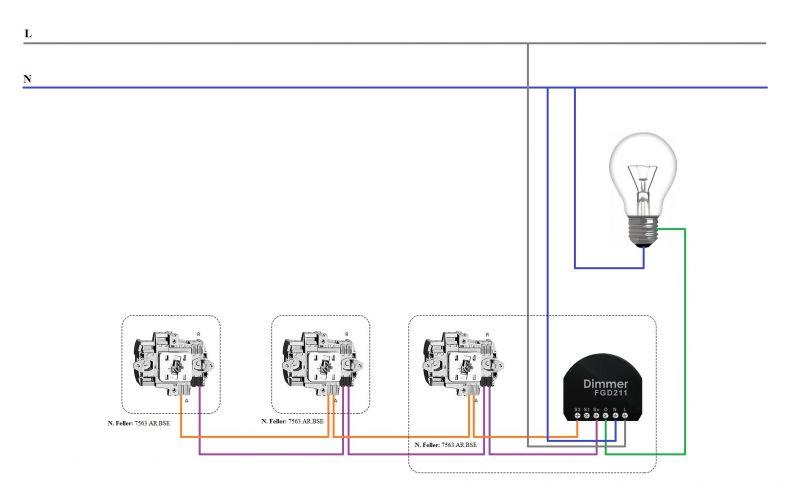

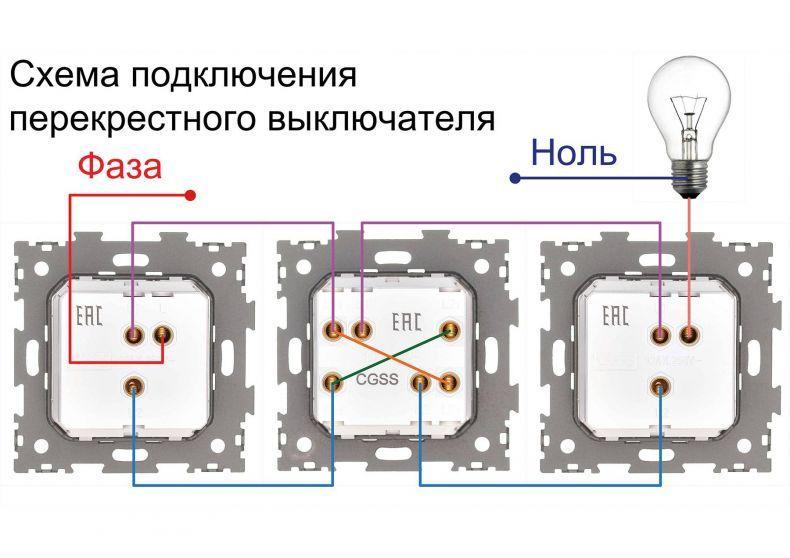

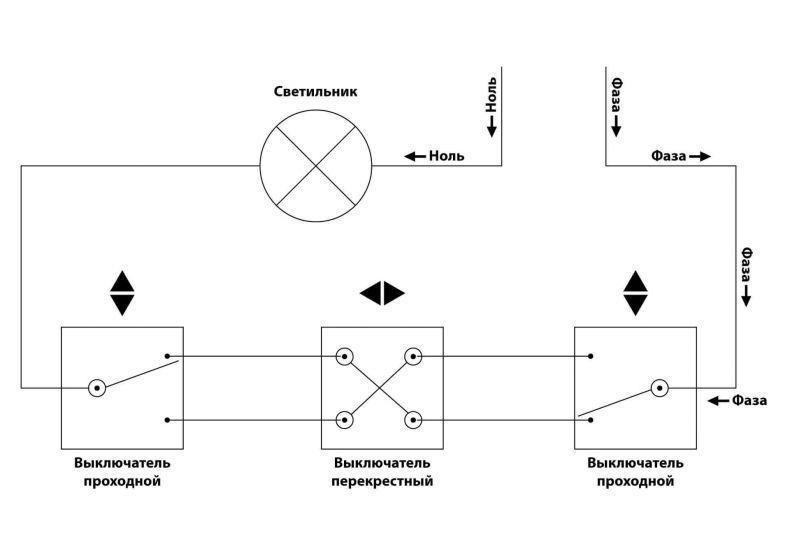

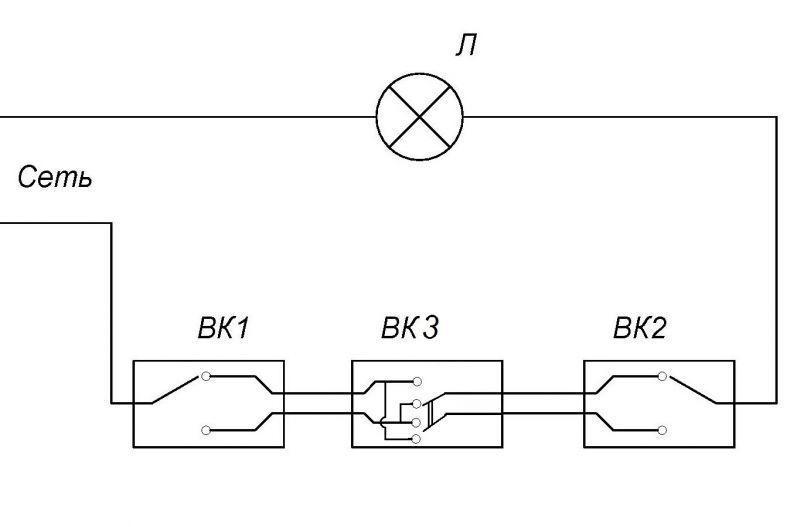

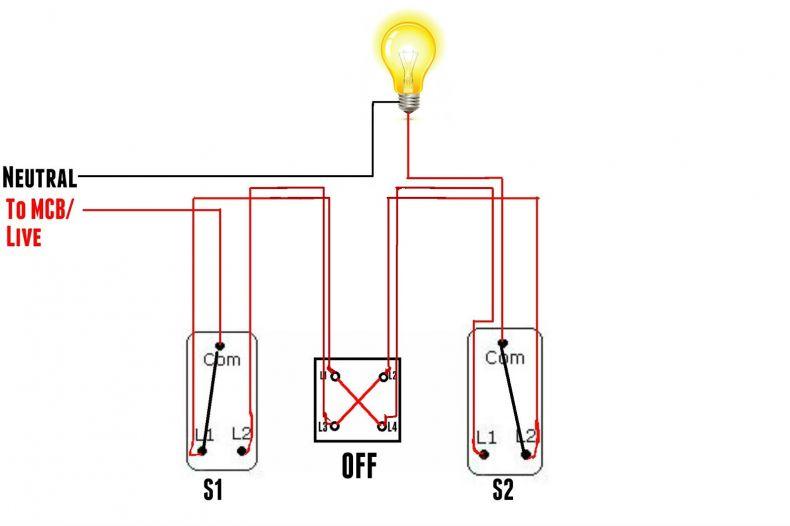

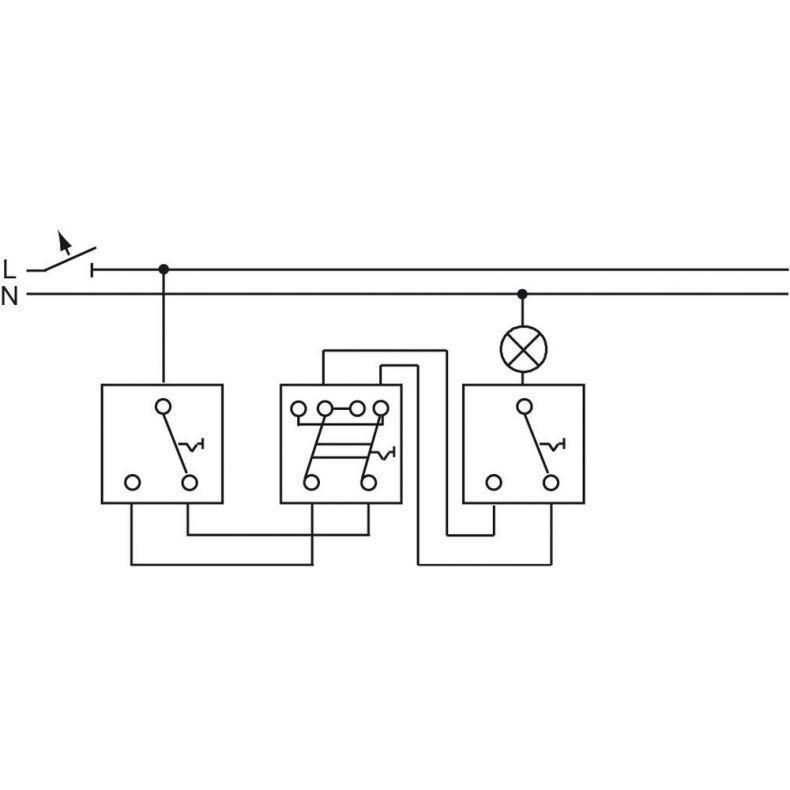

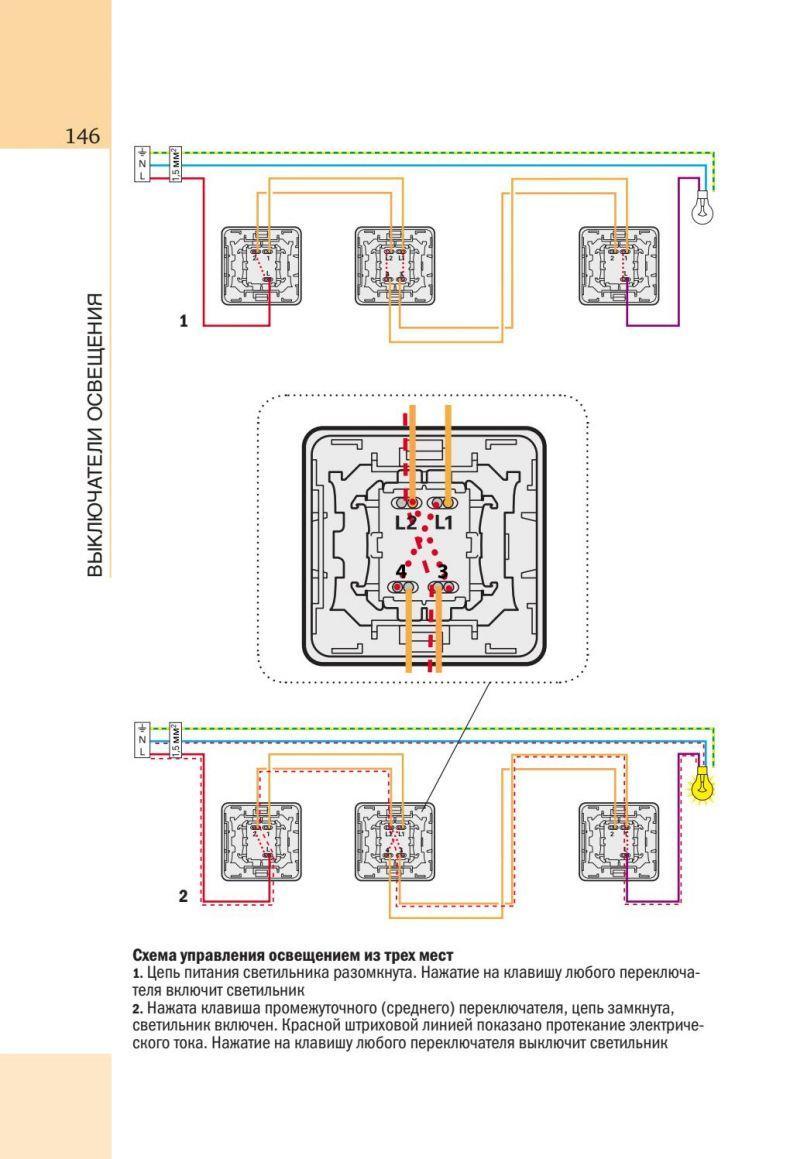

Подключение перекрестного коммутатора, как правило, производится по одной из схем, которые можно найти в интернете. Например, самая распространенная электрическая схема, в которой отображена лампочка, которая подключена ка цепи из проходного, перекрестного и второго проходного, подключенных последовательно друг к другу.

Главное, при подключении такой схемы не запутаться в проводах и перед началом соединения изучить схемы нарисованные на задних крышках проходных и перекрестного коммутатора.

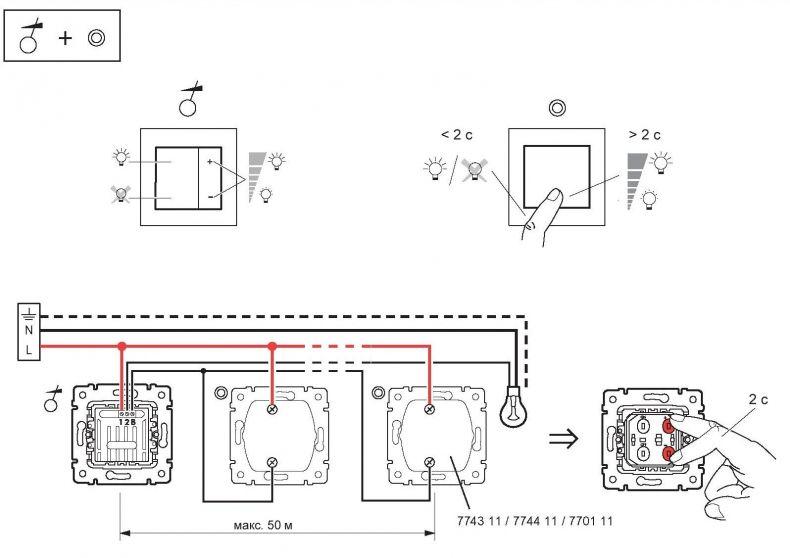

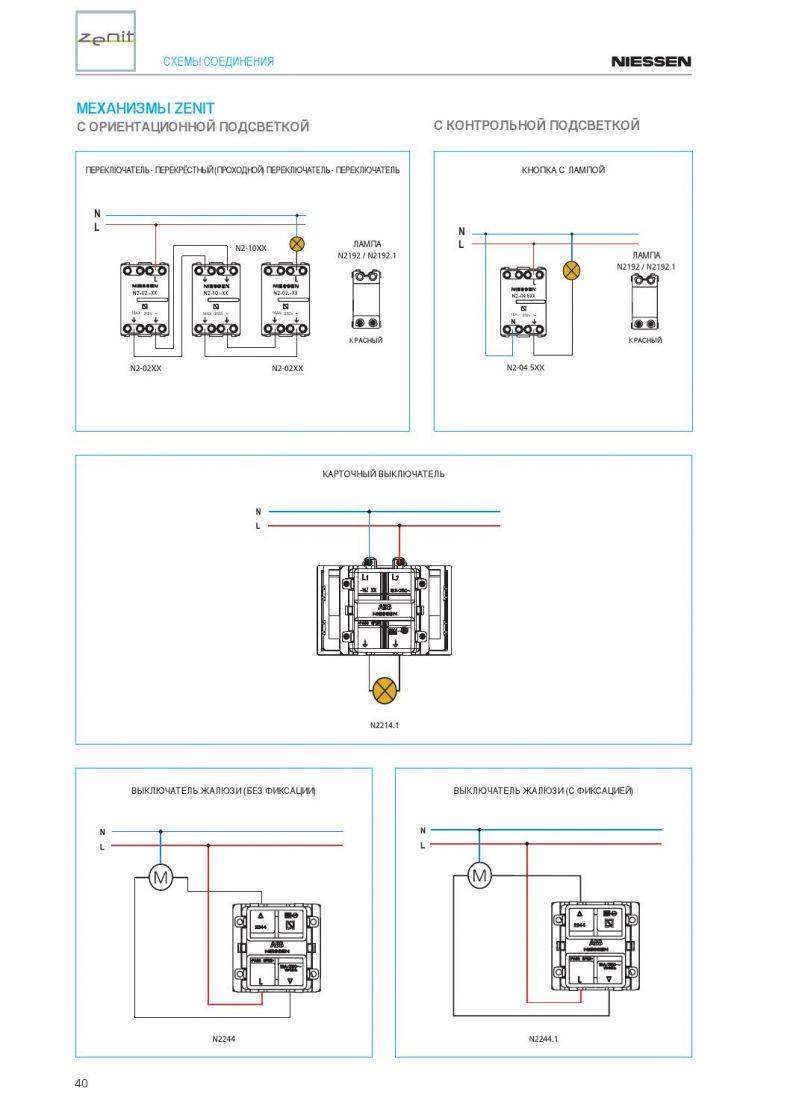

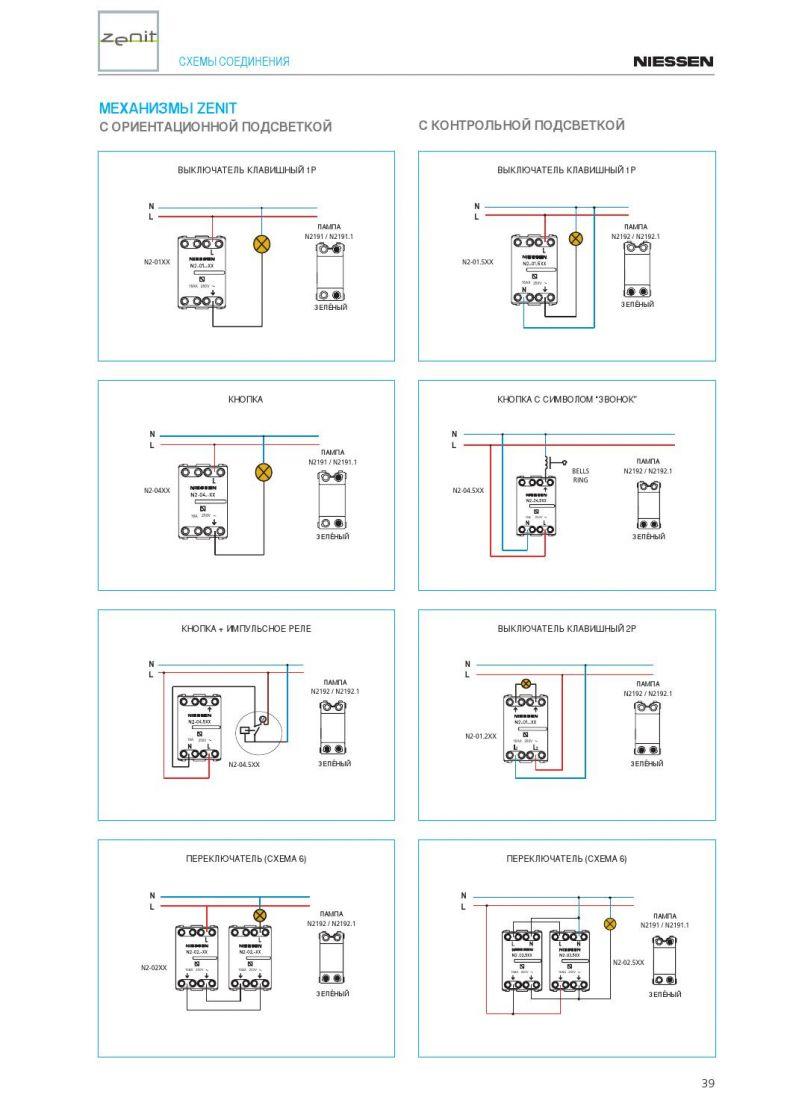

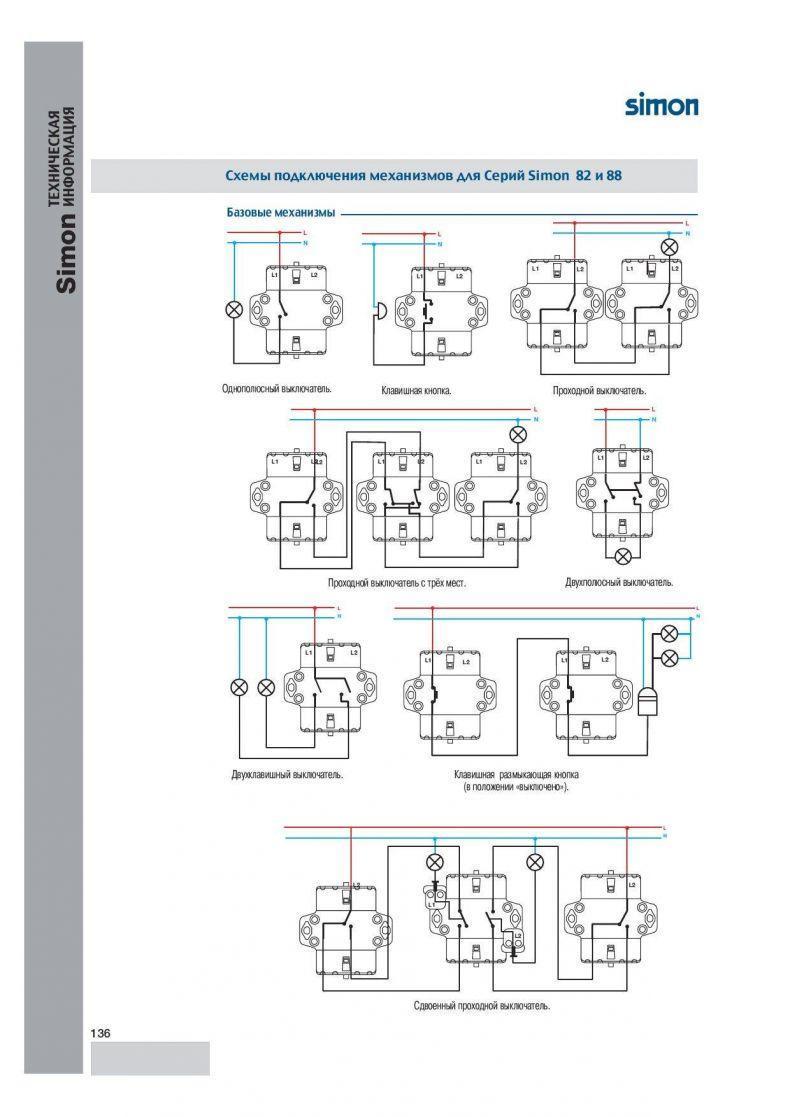

Также, к некоторые выключателям прилагаются паспорта, в которых есть инструкция и подробная схема коммутации проводов к устройству.

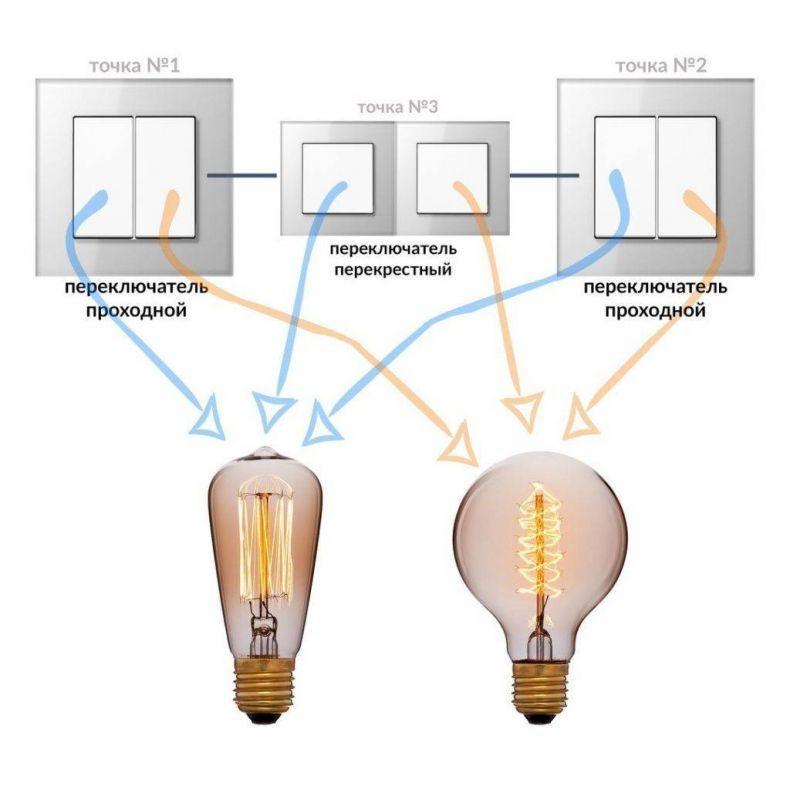

Реализация подобного подключения позволяет управлять освещением с трех разных мест в помещении любой площади. В интернете можно найти анимацию с лампочкой, двумя проходными и перекрестным коммутаторами, которые поочередно включаются и выключаются лампочку, демонстрируя, как работает подобное соединение.

Монтаж с неограниченным количеством выключателей

Для реализации электро-схемы, в которой предусмотрено выключение одной группы света с 4-х или более мест, в рассмотренную ранее схему с двумя проходными выключателем и одним перекрестным переключателем, добавляют еще перекрестные переключатели в нужном количестве.

Такая схема не имеет ограничений по количеству мест с которых будет осуществляться управление освещением одной группы. Соответственно, она может быть реализована в помещении с любой площадью и любого направления.
