Двух клавишный выключатель представляет собой устройство, позволяющее регулировать уровень освещения в квартире. Подходит для размещения в комнате с нескольким светильниками.

Установка выключателя своими руками не представляет особых сложностей. Всю работу, от начала и до конца, выполнит даже домашний мастер. Однако приобретенный опыт монтажа, позволит в дальнейшем экономить на услугах электрика.

Представленная в статье информация, поможет разобраться в тонкостях установки двух клавишного выключателя.

Содержание

Техника безопасности при установке выключателя

Любая работа связанная с электричеством представляет опасность для жизни и здоровья. Поэтому в самом начале монтажных работ, важно ознакомиться с правилами и нормами безопасности.

Прежде всего, перед установкой выключателя, следует полностью обесточить размыкатель. Для этого нужно выйти на лестничную площадку, найти щита и опустить рычажок, соответствующий номеру квартиры, вниз.

После этого, необходимо убедиться, что электричество отсутствует. Электрики используют для этой цели индикаторную отвёртку. От обычной, она отличается прозрачной рукояткой, в которую встроен диод с очень низким напряжением.
Если при включенном электричестве воткнуть такую отвёртку в отверстие розетки, то внутри неё загорится лампочка. Если же электричество отсутствует, то подобной реакции не произойдет.

Итак, если получилось выключить электричество, то можно переходить к установочным работами. Выполнять их нужно, строго следуя предусмотренному руководству.

Важно, чтобы все контакты были хорошо затянуты. Это убережет от возникновения пожара. Шутки с электричеством всегда плохо заканчиваются.

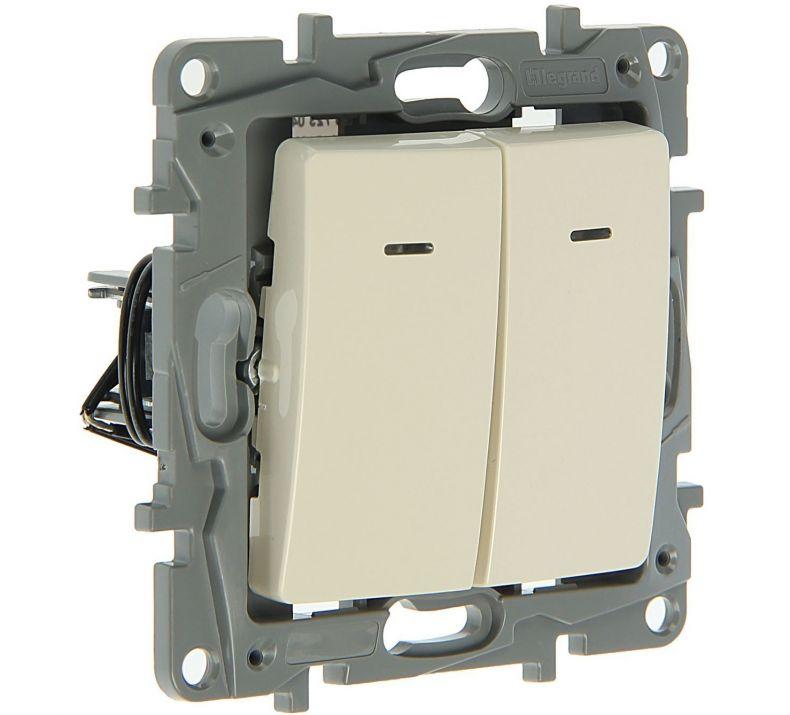

Механизм обыкновенного двух клавишного выключателя

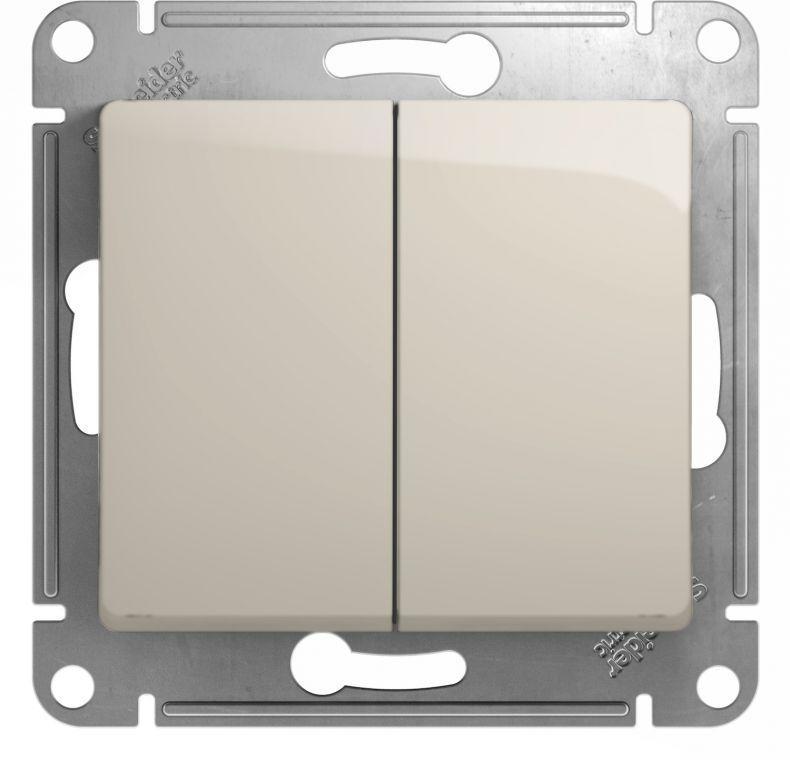

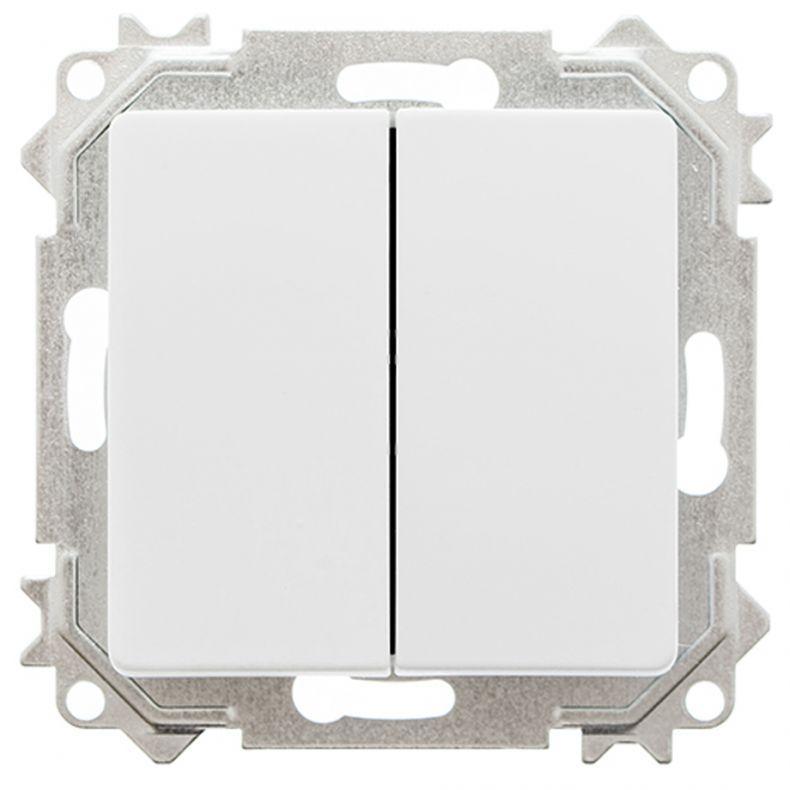

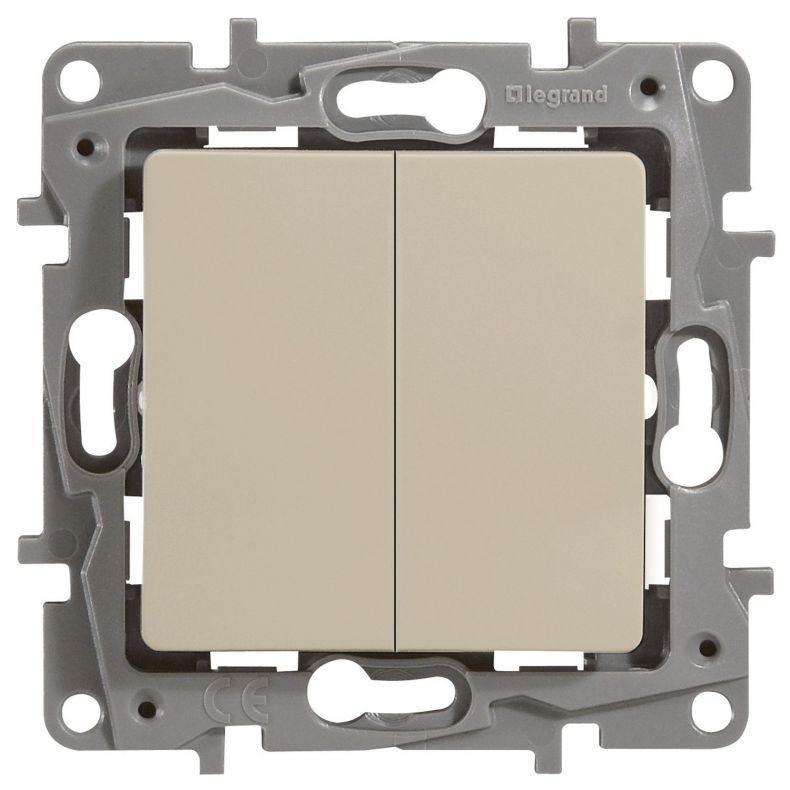

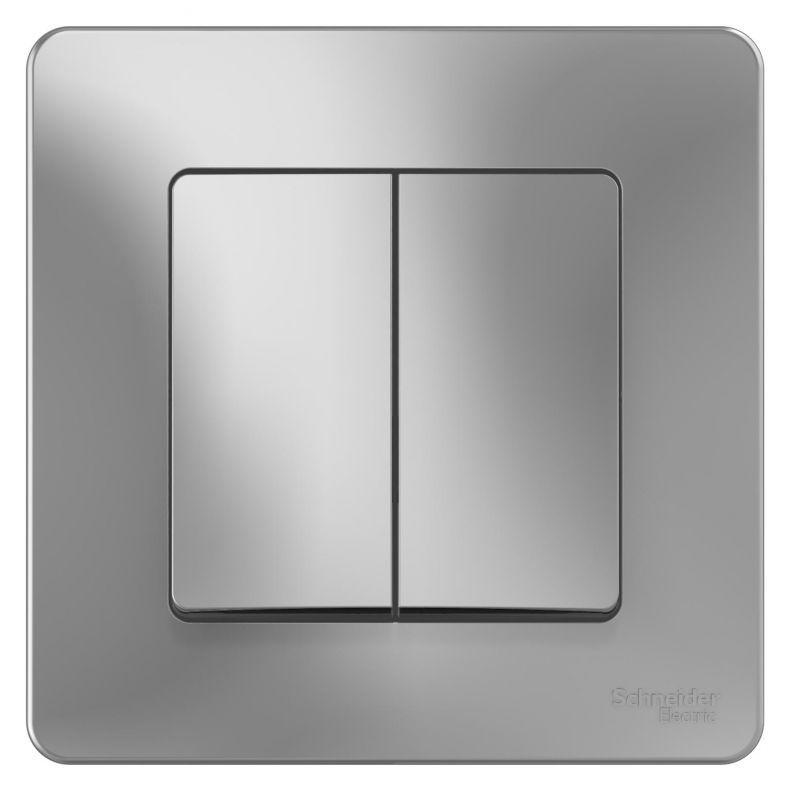

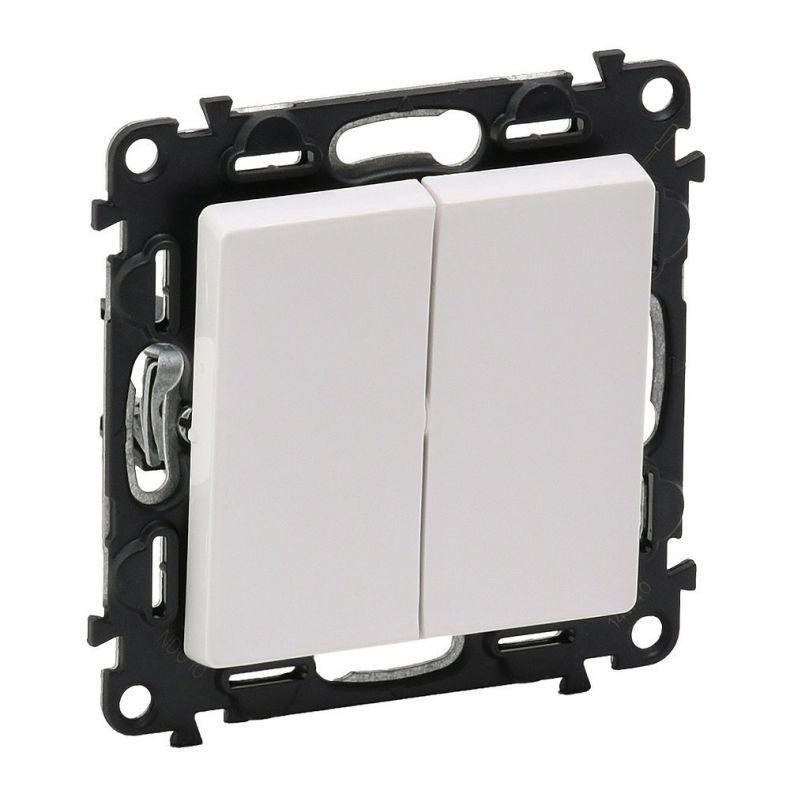

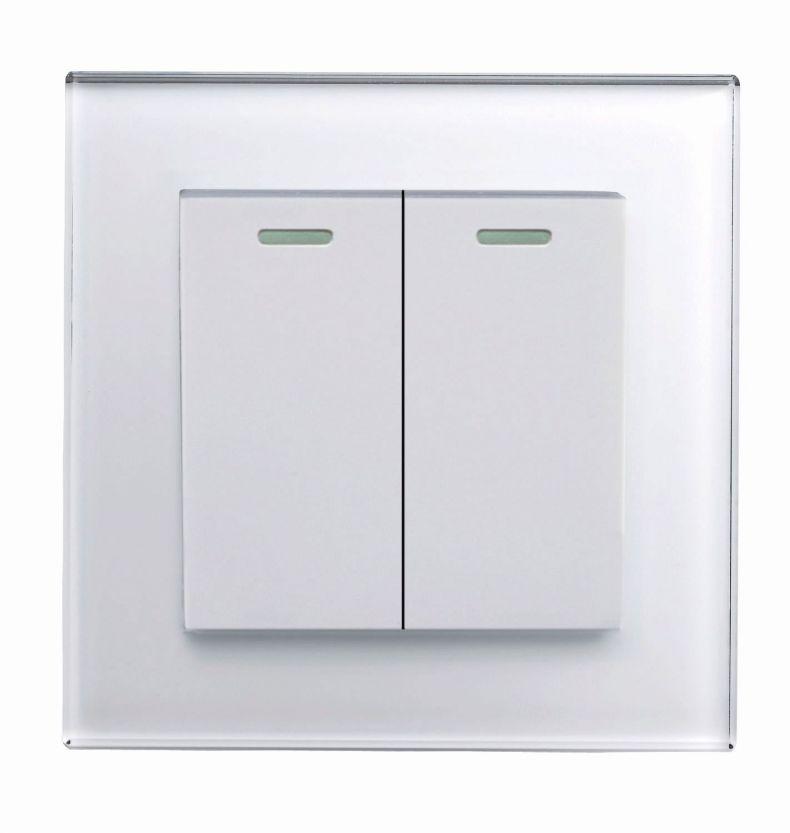

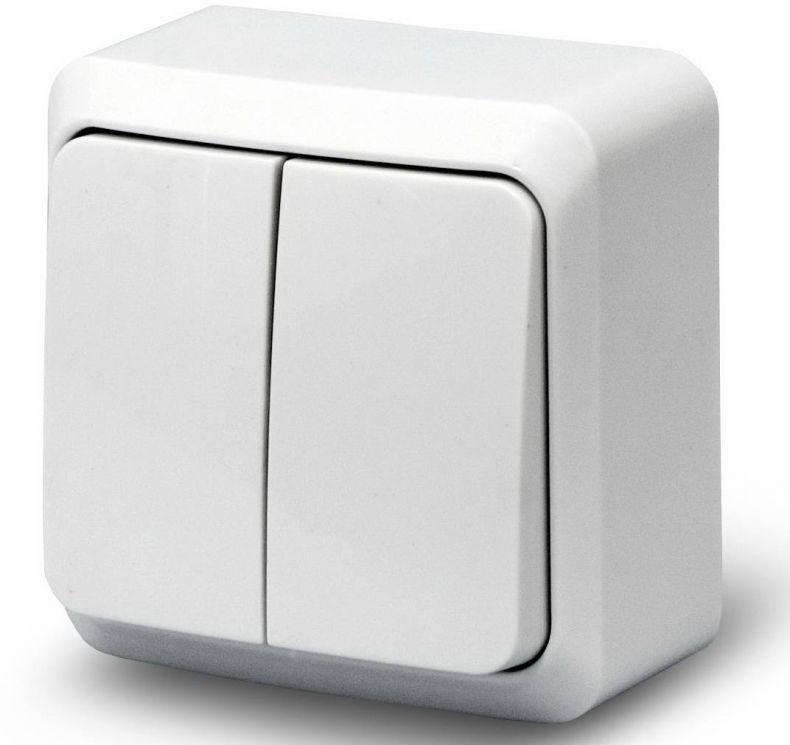

Внешне, двойной выключатель выглядит просто: две клавиши и корпус. Однако мало кто знаком с его внутренним устройством. Приступая к работе, важно самостоятельно разобраться в этом вопросе.

Итак, основу любого выключателя составляет – контактная планка, и именно на нее приходится электрическое напряжение.
К ней прикреплены два двигающихся язычка. С нижней стороны противоположно от язычков, располагаются одиночные контакты с клеммами.
Нажимая на одну из клавиш, язычок движется вниз и переключается на нижний контакт, в итоге, эта клемма оказывается под напряжением.

Клеммы выключателя бывают: винтовые и самозажимные. Последние устанавливаются легче первых, но не всегда доступны. Так, используя гибкую электропроводку, потребуется дополнительная обработка (лужение) кончика жилы.

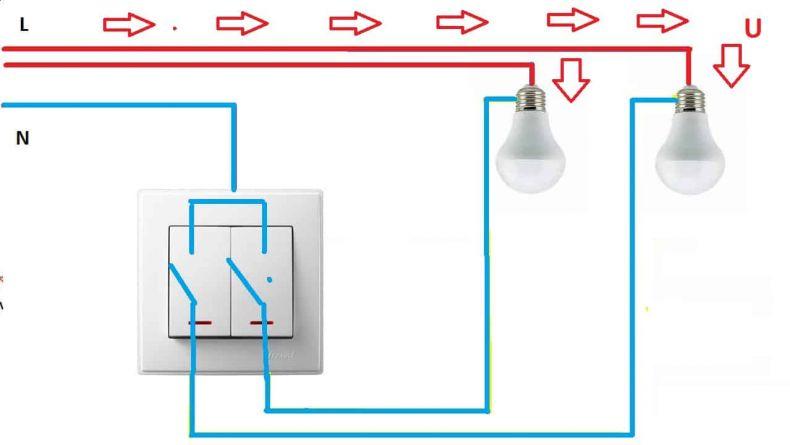

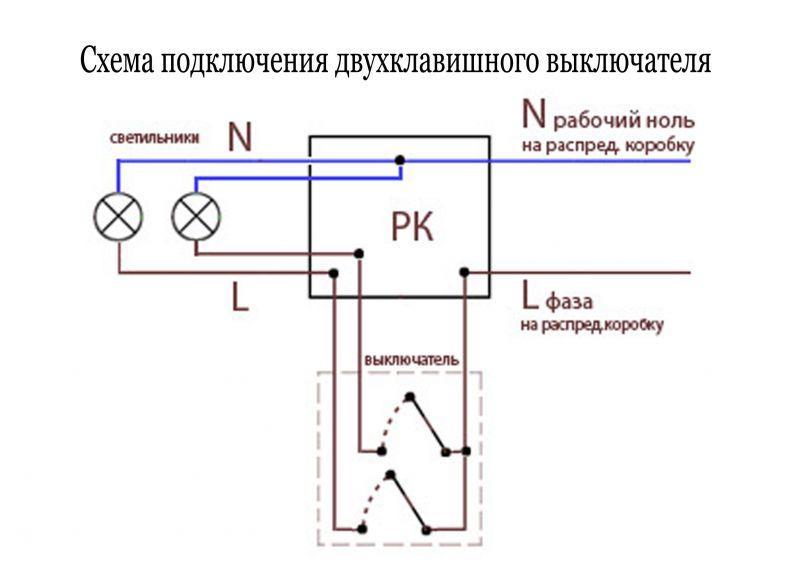

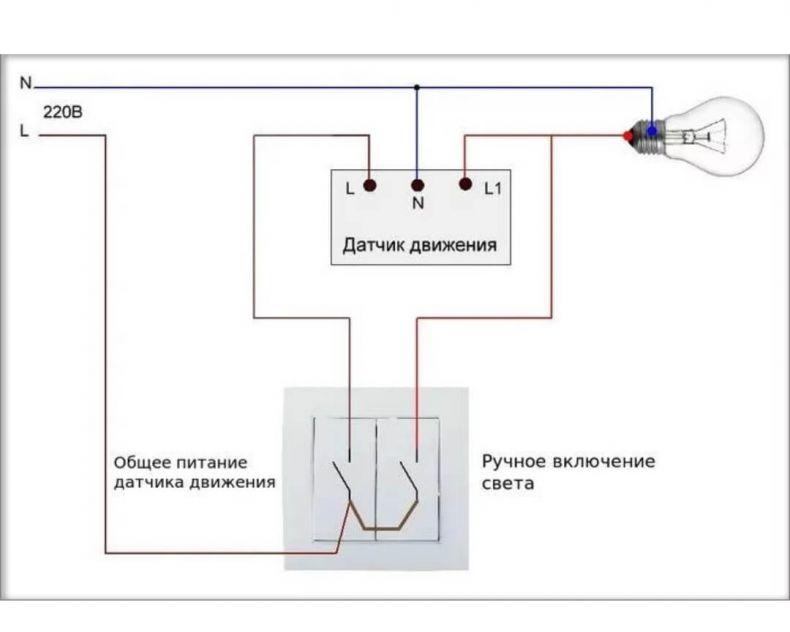

Обыкновенный двух клавишный переключатель оснащен тремя контактами – один входящий, на который поступает фаза из питающей сети, и два отходящих, как раз к ним и подключаются фазные провода осветительных приборов.

Инструкция

Приступая к работе, нужно быть уверенным, что процесс понятен и доступен к выполнению. Как говорится, глаза боятся, а руки делают.

Ход работы:

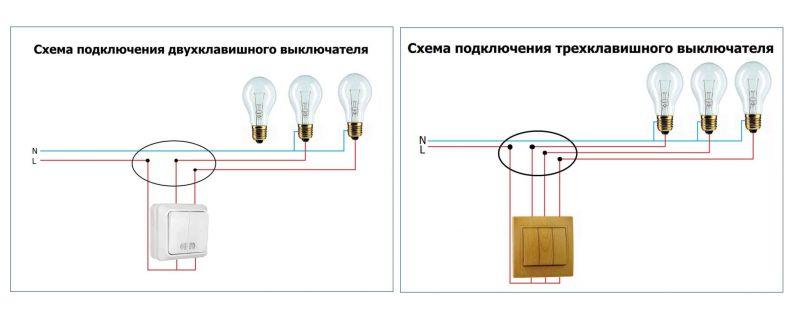

Первым делом, нужно обозначить жилы. Например, «L» – это входящая фаза, а «L1» и «L2» – отходящие на световые приборы. Это облегчит процесс работы.
После этого жилу «L», которая проводит напряжение, следует присоединить к клемме выключателя, расположенной сверху.
К клеммам снизу подключаются жилы «L1» и «L2». Именно по ним будет подаваться электрическое напряжение в осветительные устройства в соответствии с нажатой клавишей.
Подключаются светильники с учётом цветовой маркировки. Если её нет, то и заземляющего провода наверняка не будет.
Также не лишнем будет обозначить те жилы, что идут от выключателя. Это облегчит дальнее подключение устройства.

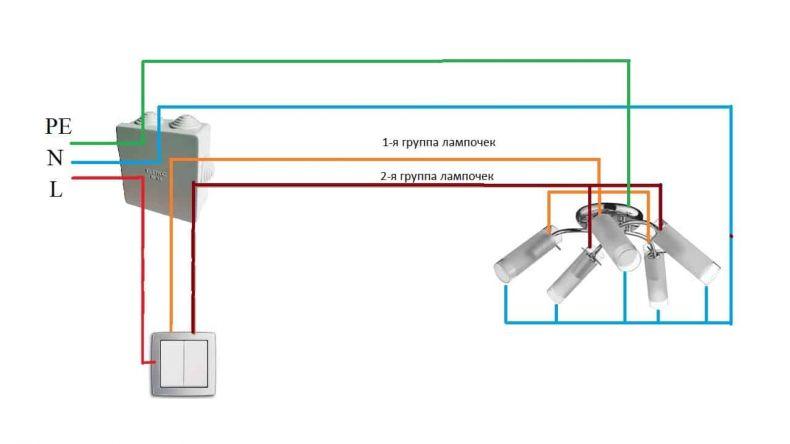

Соединение проводов

Принцип соединения проводов в распределительной коробке следующий:

Провод от светильника первой группы зачищается и маркируется аналогично тем жилам, которые находятся под напряжением и подают ток распределительную коробку.
Точно также, необходимо поступить с кабелем, отходящим от второй группы световых устройств. Так меньше шансов запутаться в соединении. Если кабель гибкий, то необходимо выполнить опрессовку концов.
Разобравшись с проводами и распределив их по группам, можно переходить к этапу соединения. Сделать это быстро можно применив зажимы (клеммы).

В результате разведенная коробка выглядит аккуратно. Это вносит ясность в дальнейший процесс работы.

Проходной двух клавишный выключатель: Что это

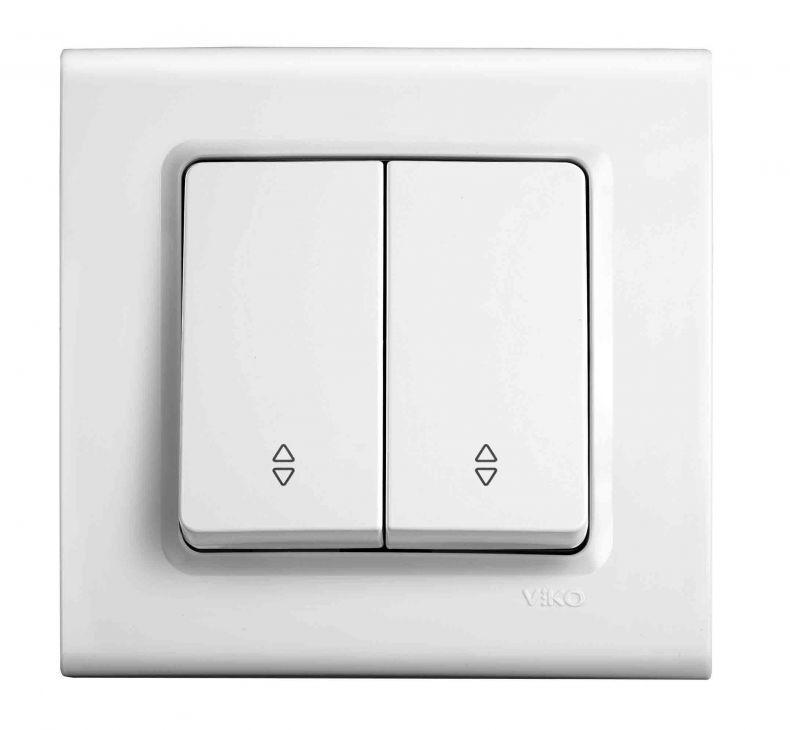

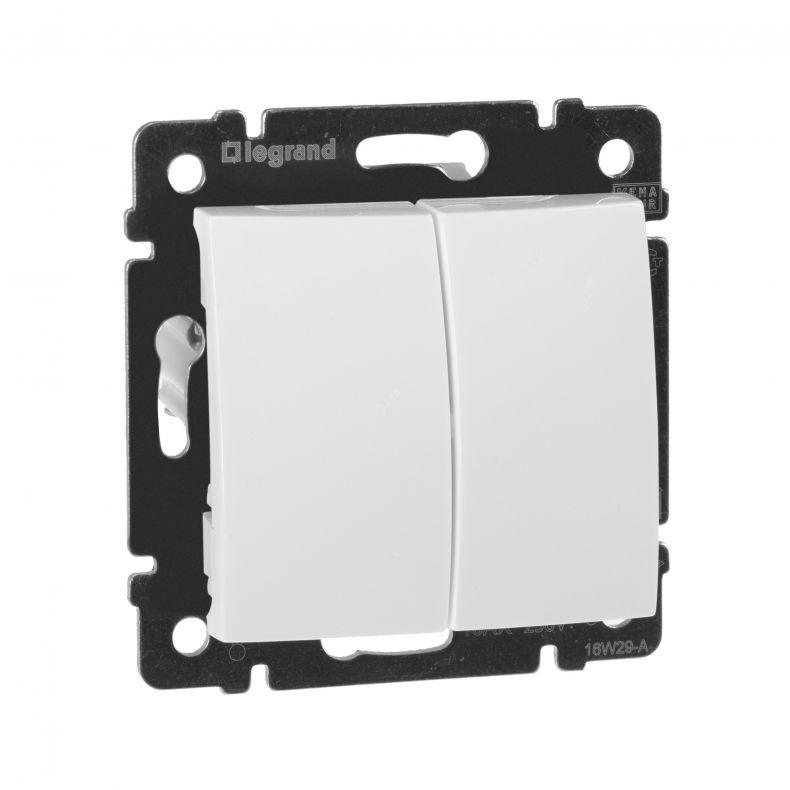

По внешним признакам проходной двух клавишный выключатель ничем не отличается от обыкновенного. Устройство состоит из рабочего механизма, корпуса и клавиш.

Принцип действия: Разрыв и замыкание электрической цепи. Однако отличается более сложной схемой подключения. Обладает не тремя, а шестью контактами.

Выбирая для установки проходной выключатель, стоит учесть, что кроме клавишных устройств производятся сенсорные. Цена у них значительно выше, поэтому перед покупкой важно распланировать свой бюджет.

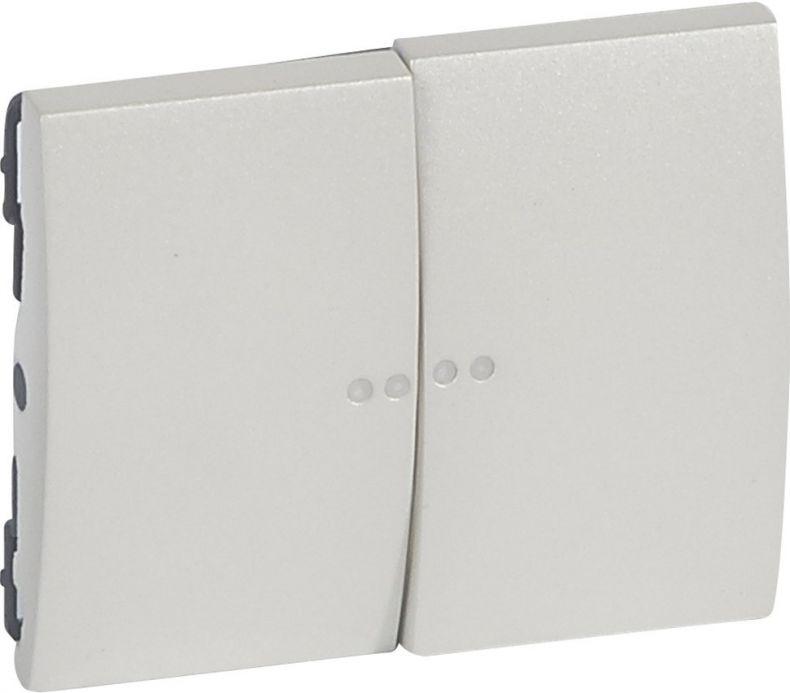

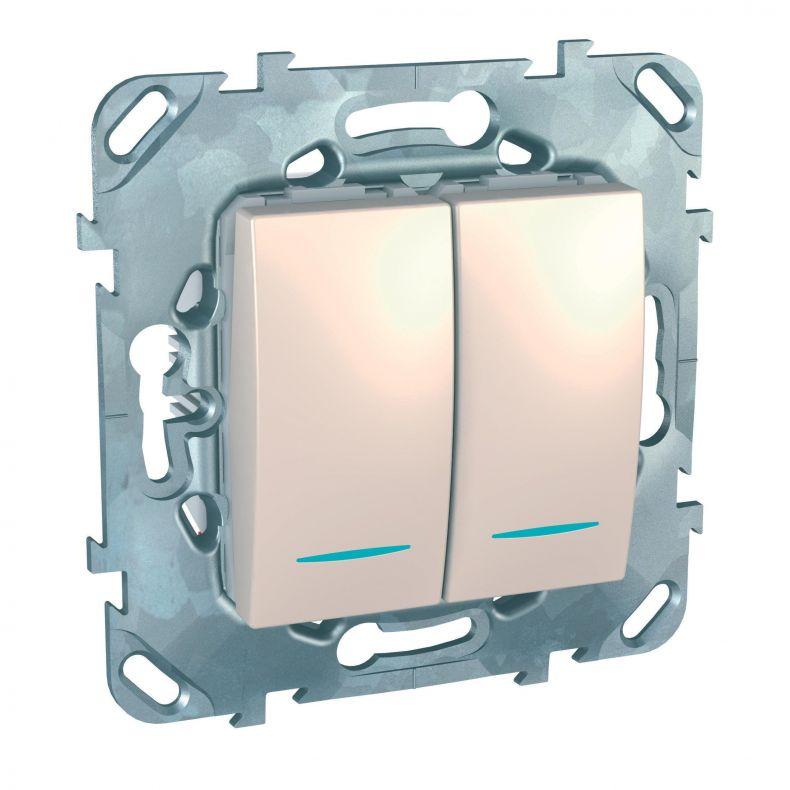

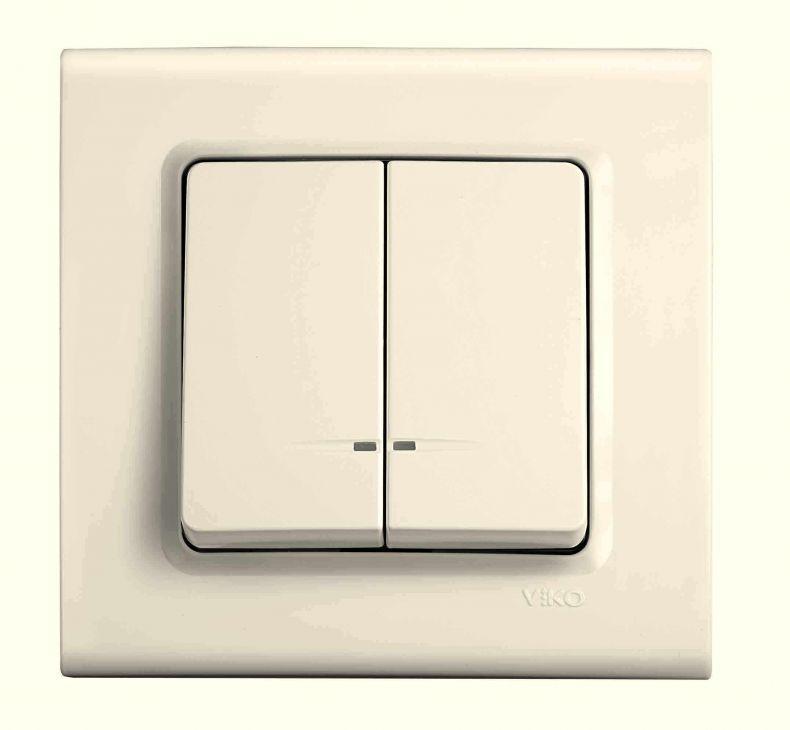

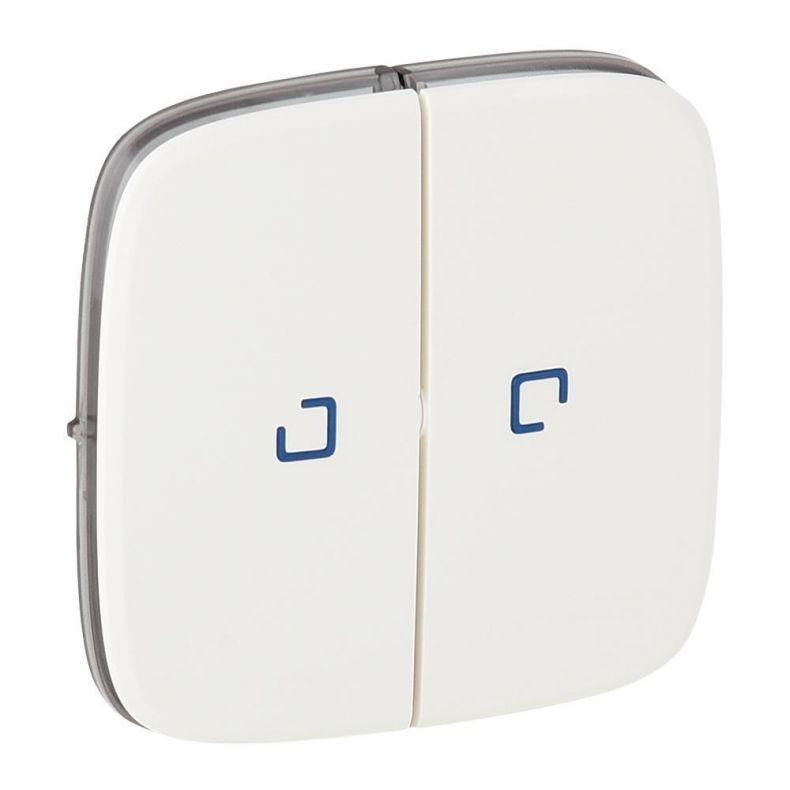

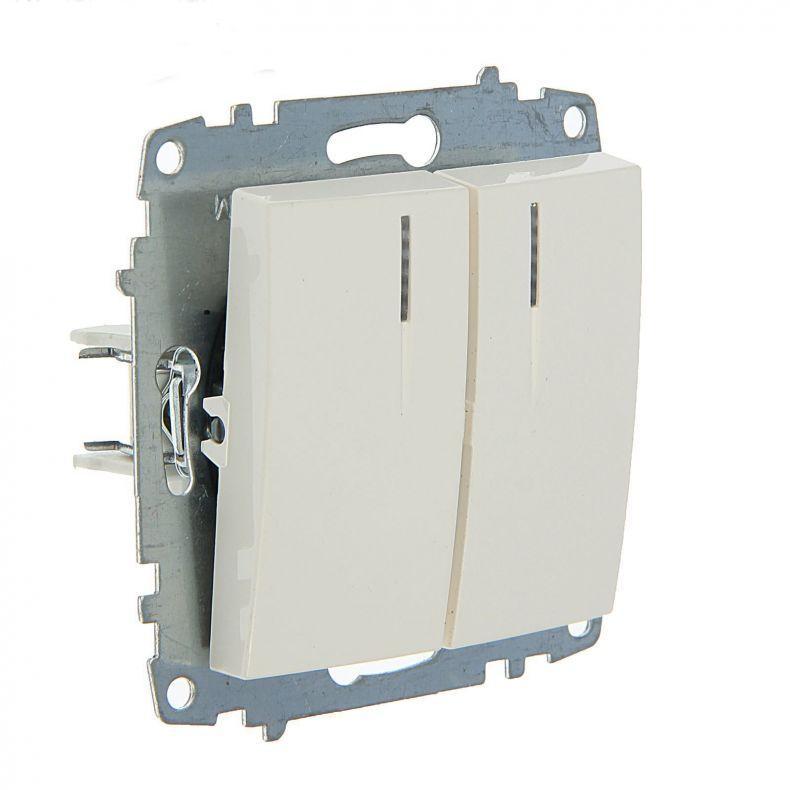

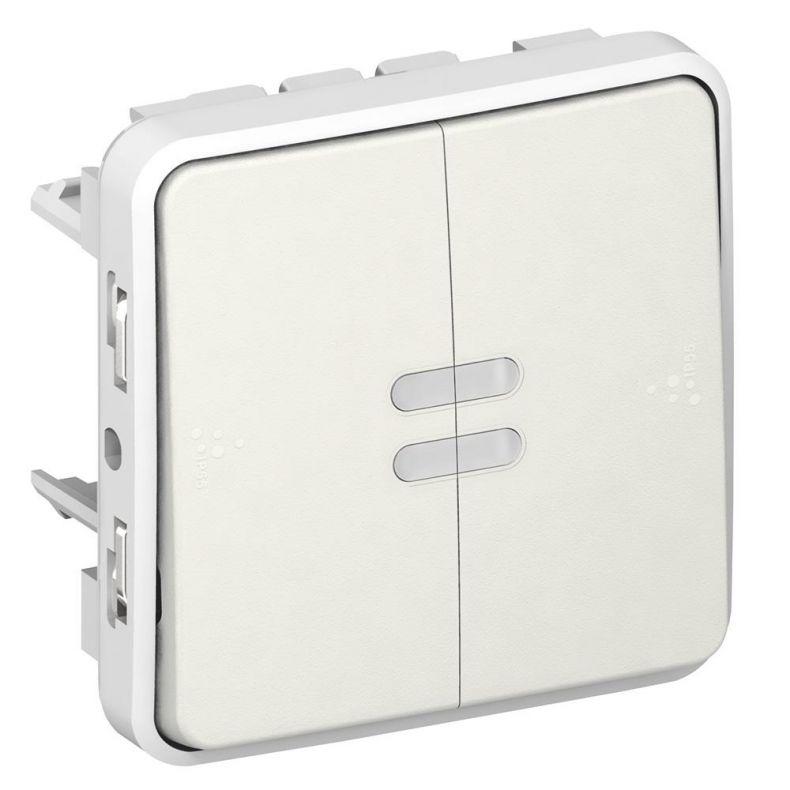

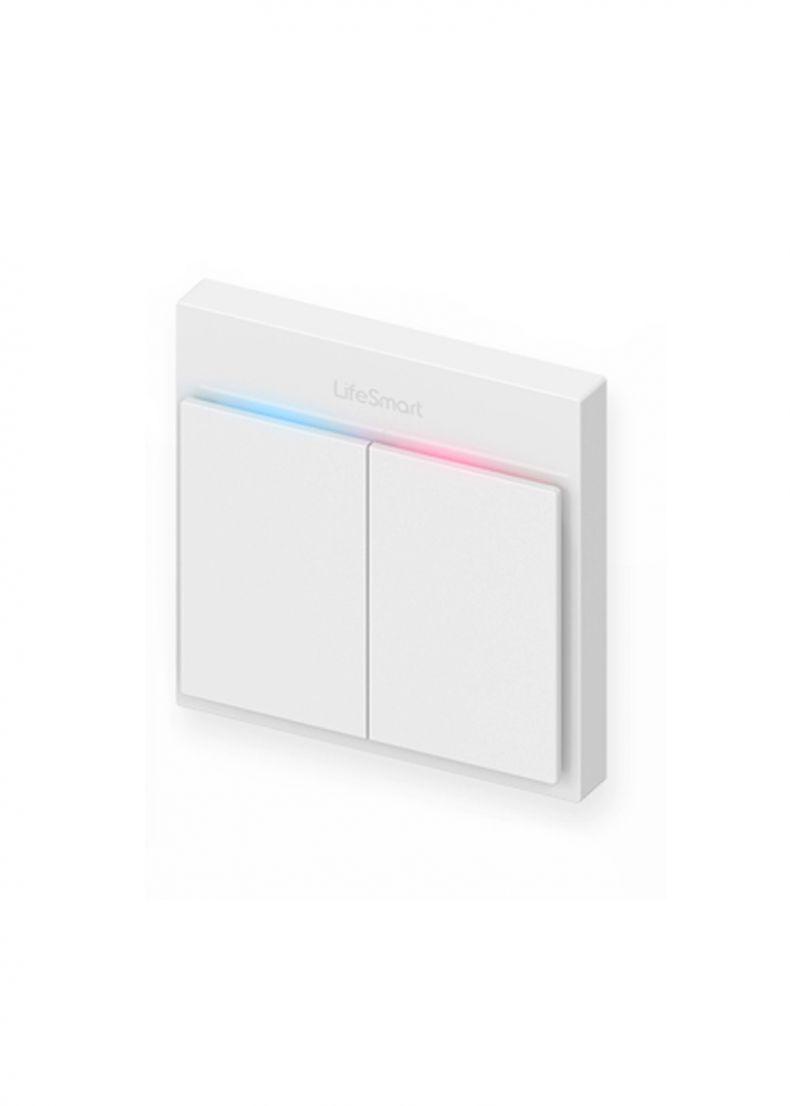

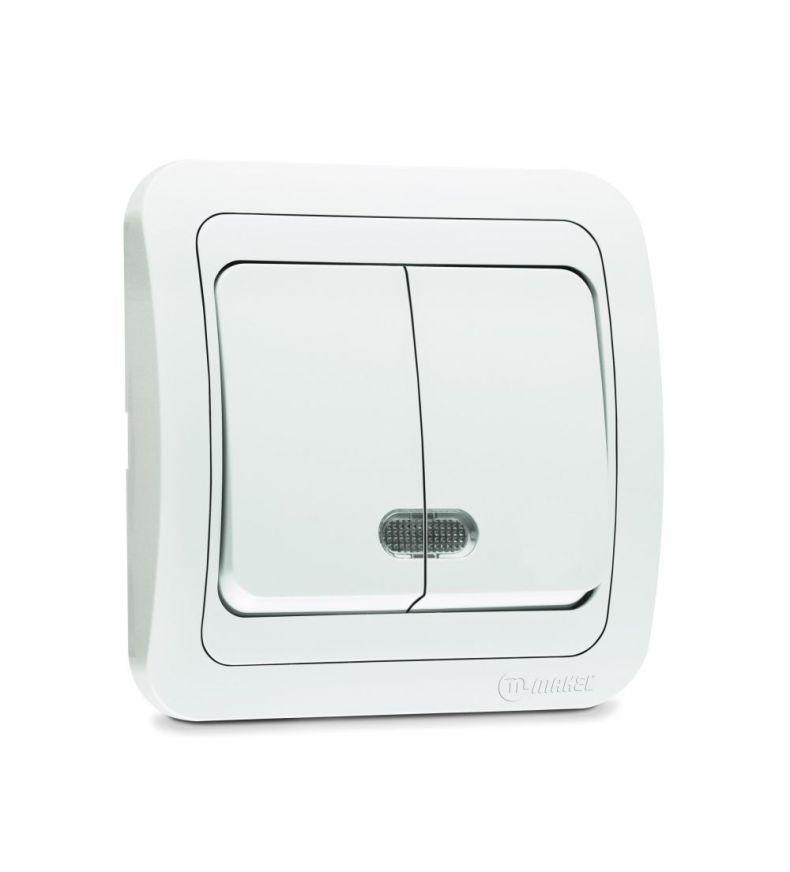

Также встречаются модели с подсветкой, они удобны и просты в применении. Находясь в темном помещении человек сможет быстро найти определить местоположение выключателя.

Двух клавишный проходной выключатель встречается в помещениях с большой площадью, длинных коридорах, отелях, гостиницах. За счет его конструктивных особенностей, человек с комфортом может управлять потоком света с двух мест.
Например, пребывая в отеле и войдя в длинный темный коридор, ведущий до номера, человек включит свет. И пройдя через все помещение выключит его не возвращаясь. То есть один выключатель будет установлен в начале коридора, а второй в конце.

Схема подключения

От каждого проходного прибора в распределительную коробку проводится провод из трех жил.
От первого проходного выключателя одна из жил связывается с фазой, находящейся под напряжением.
Жила второго выключателя сводится с фазным проводом светильника.
Между собой распределительные аппараты электрически согласовываются в распределительной коробке путем попарного сведения двух оставшихся концов.

Далее, рекомендуется следующее:

Взять в руки проходной выключатель с двумя клавишами и внимательно изучить его тыльную сторону. Соединение электрокабелей производится на 6 клемм, по три на каждую клавишу.
Клеммы промаркированы. Клеммы с маркировкой «1» и стрелочкой, связываются с аналогичным клеммами второго проходного выключателя. Аналогичным образом потребуется свести между собой кабелями клеммы с цифрой «2» и стрелкой. Для этого хорошо подойдёт четырёх жильный провод.
В первом выключателе также присутствуют две клеммы «L1» и «L2», к ним осуществляется подключение фазного кабеля из питающей сети. Во втором выключателе клеммы с маркировкой «L1» и «L2» сводятся непосредственно с двумя светильниками. Для этого потребуется двухжильный провод.

Внимание! Ноль питающей сети связывается в распределительной коробке с нулевыми проводами, идущими от патронов осветительных приборов.

Монтаж:

Обесточить комнату, где планируется проведение работ.
Проделать в стене отверстия для монтажа распределительной коробки. Для работы потребуется наличие электродрели с коронкой.
Сделать штробы начиная от распределителя и до мест монтажа выключателей и светильников. Для выполнения этого действия потребуется болгарка.
В штробы уложить провода и закрыть алебастром, оставив жилы для подсоединения.
Привести в распределительную коробку провод питающей сети, с жилами: фаза и ноль.
Зачистить концы электрокабелей от изоляции, выполнить скрутку.
Заизолировать лентой и надеть ПВХ трубку, для надёжности.
Монтировать осветительные приборы.
Закрепить выключатели в корпусе, приделать клавиши.
Включить электричество в помещение и протестировать работу проходных выключателей.
