Подключение двухклавишного выключателя: без заземления на две лампочки. Почему на разрыв выключателя подключают «фазу»?

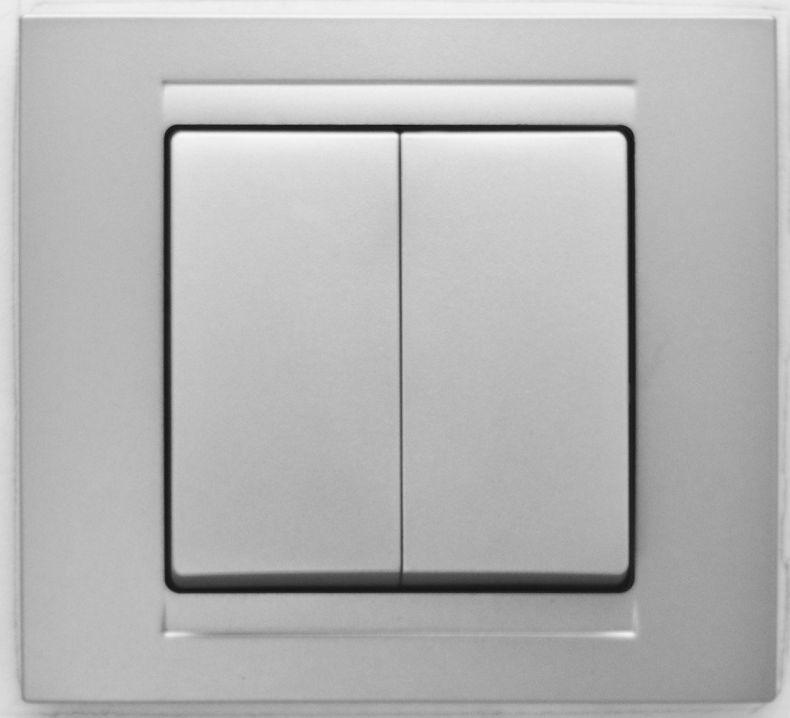

Двух клавишный выключатель – это устройство созданное для управления световым потоком в жилище. Из размещают в помещениях, где предусмотрено групповое использование осветительных устройств.

Выполнить монтаж двух клавишного выключателя под силу непрофессионалу, но некоторые знания по работе с электричеством в процессе работы все же потребуются. В данном материале, содержатся инструкции по подключению, а также описание принципа работы двух клавишного выключателя.

Разновидности

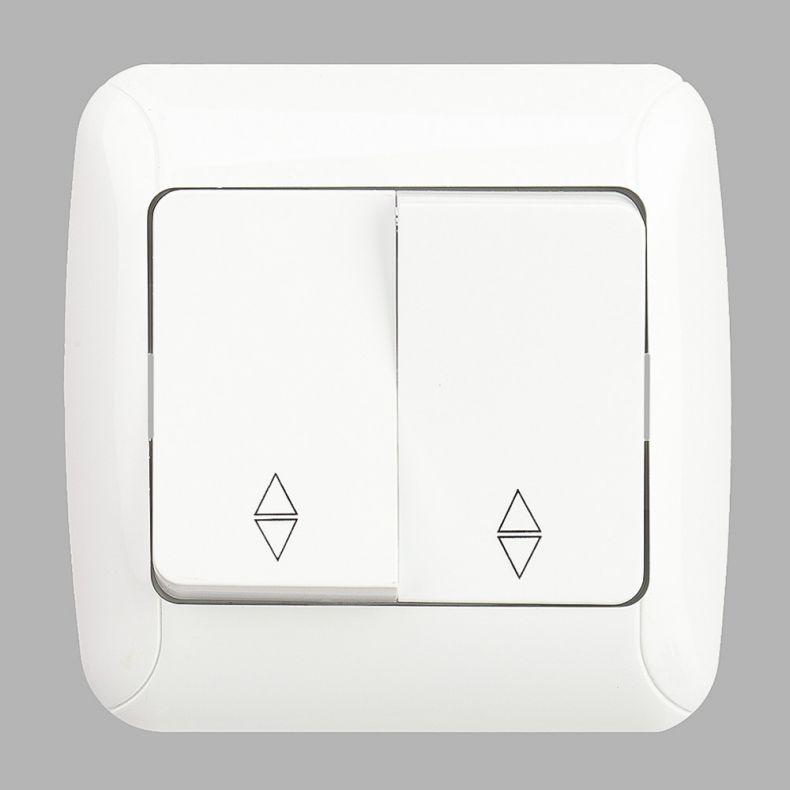

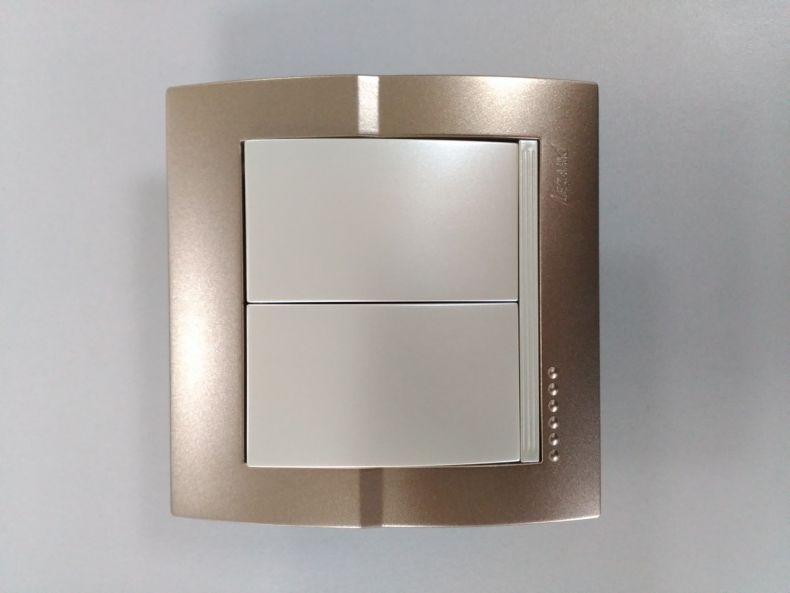

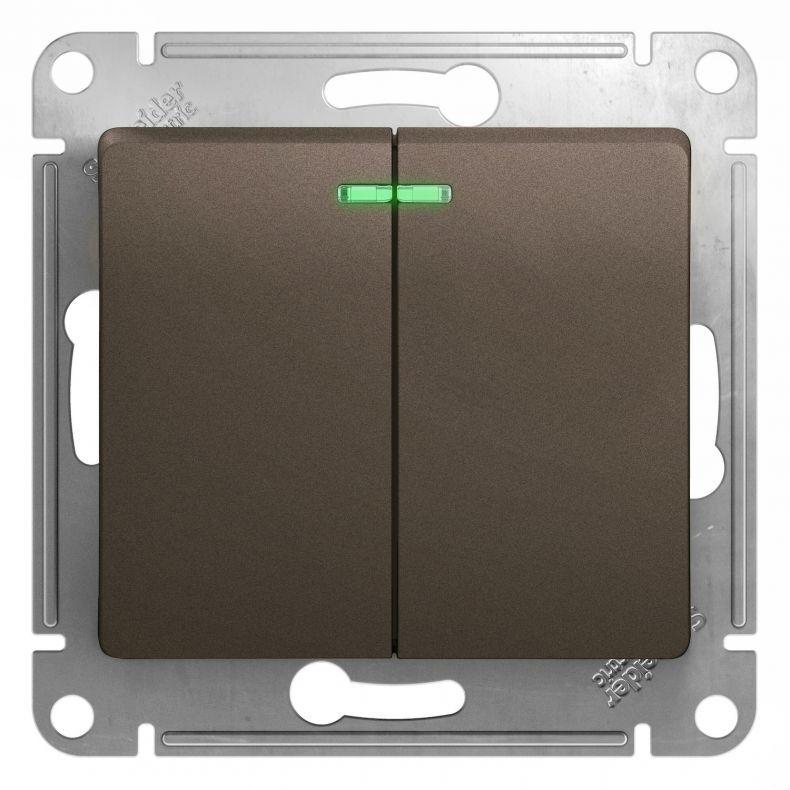

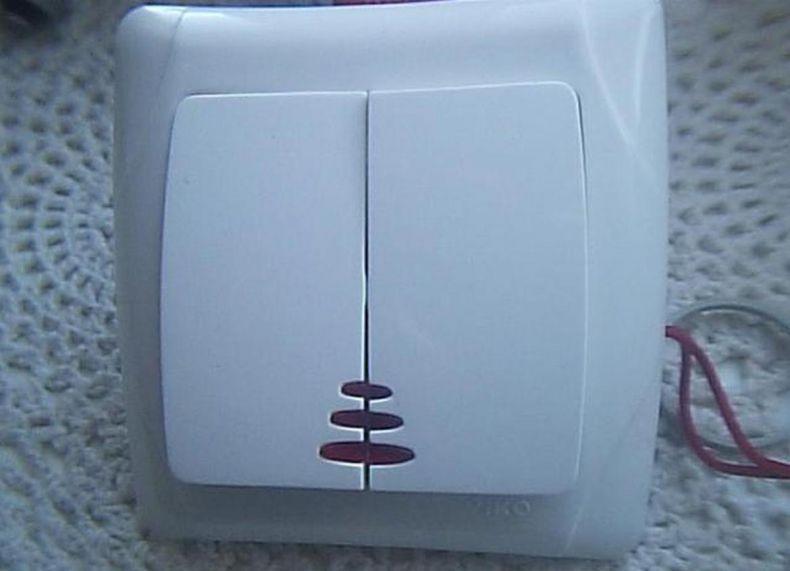

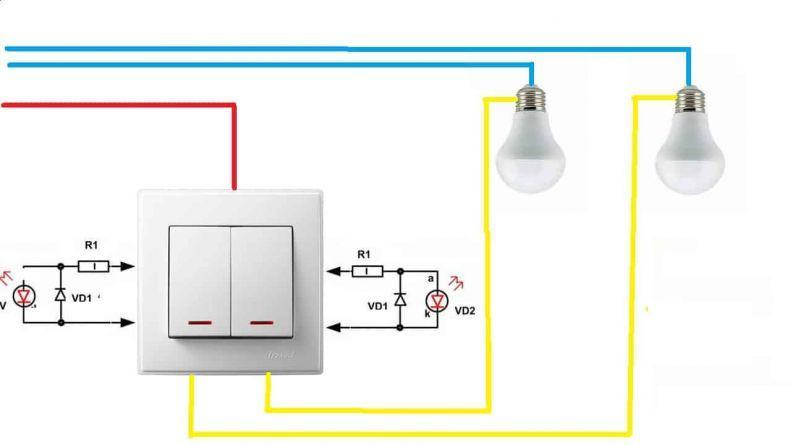

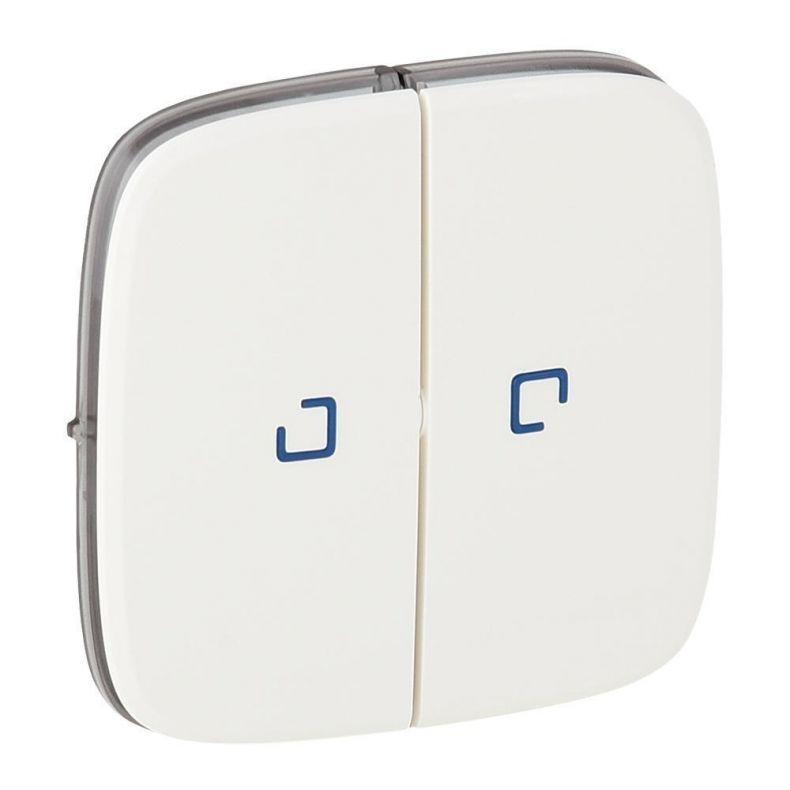

Выключатели подобного типа бывают совмещенные с розетками, проходными и с подсветкой.

Различаются выключатели и по конструкционным признакам, подходящие только для наружной или для внутренней установке. Какой вариант наиболее подходящий, будет зависеть от количества осветительных приборов.

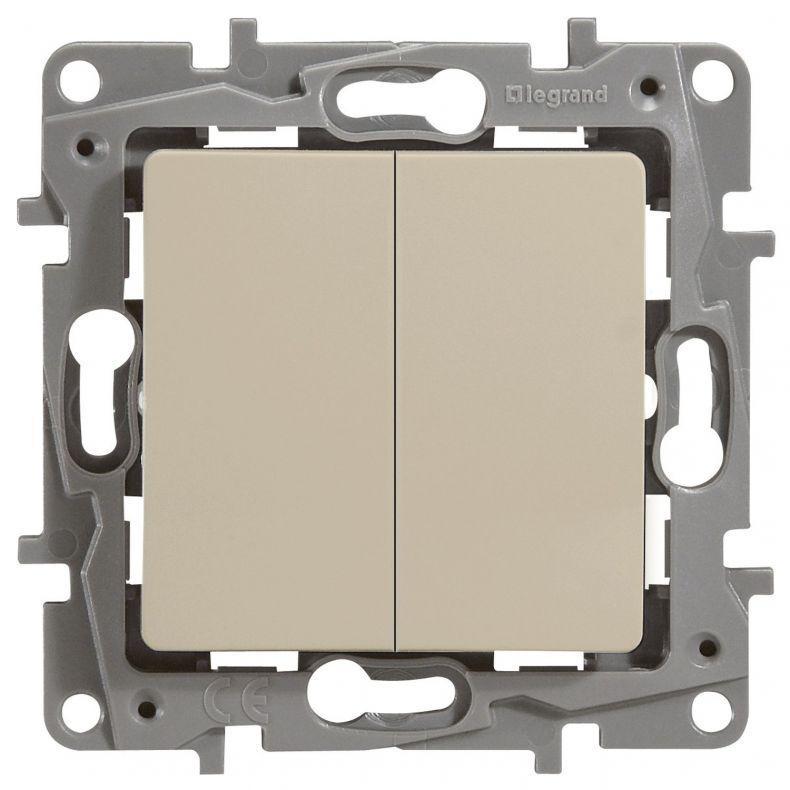

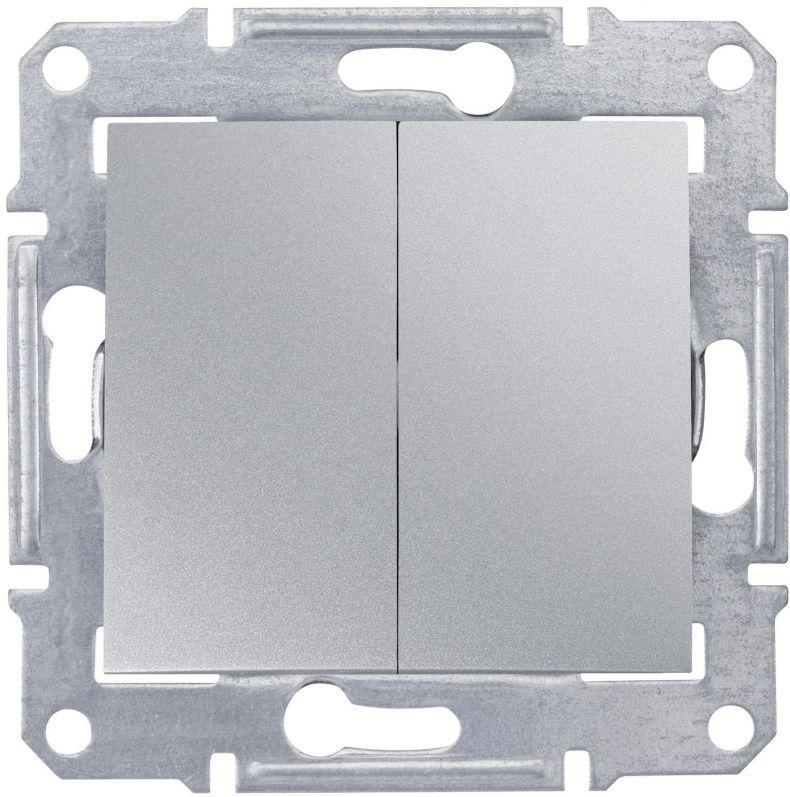

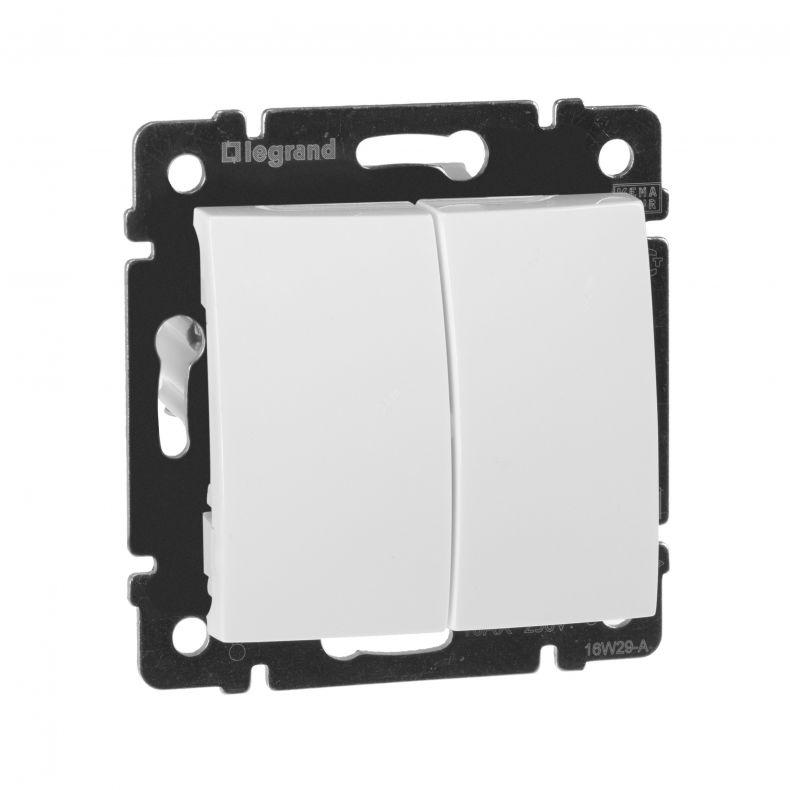

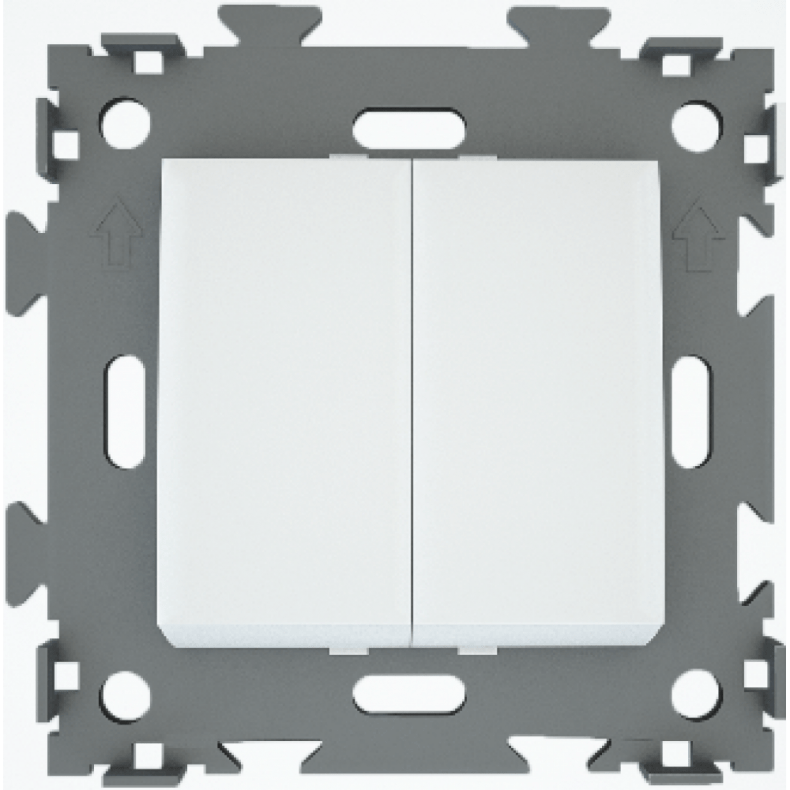

• Внутренняя установка. Это самый популярный вариант. Подходит для помещений жилого и офисного типа. Монтаж производится в распределительную коробку, расположенную стене.
• Монтировать выключатель можно как в бетонную, так и в кирпичную, и в гипсокартонную стену. Электрики называют такой выключатель утопленным в стену. Он, и впрямь, надежно скрывается в поверхности стены.
• Для того чтобы провести провода, стену дробят и в полученные канавки укладывают электрокабеля. Когда выключатель зафиксирован в гипсокартонной стене, то провод до выключателя ведут в гофрированной трубе.

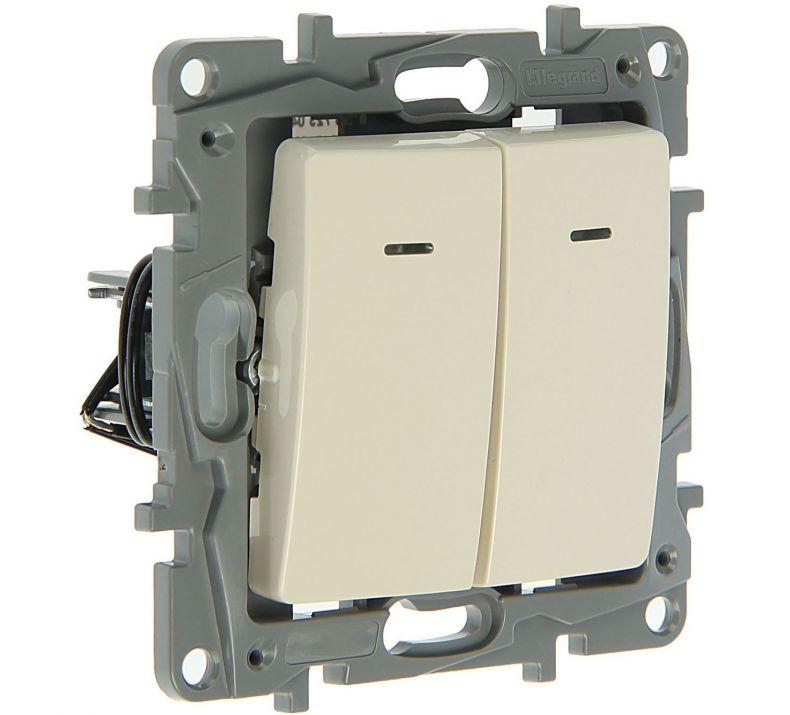

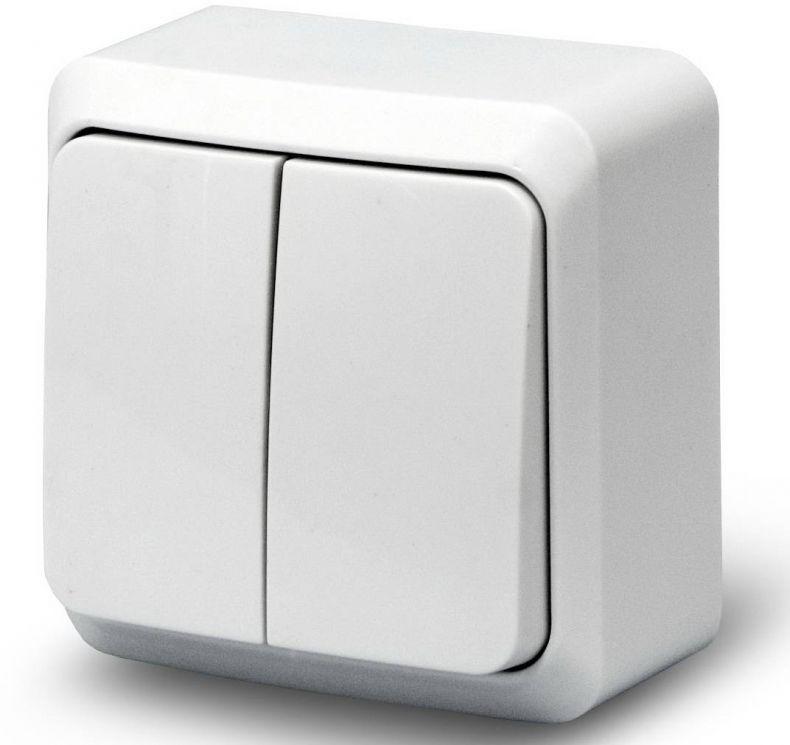

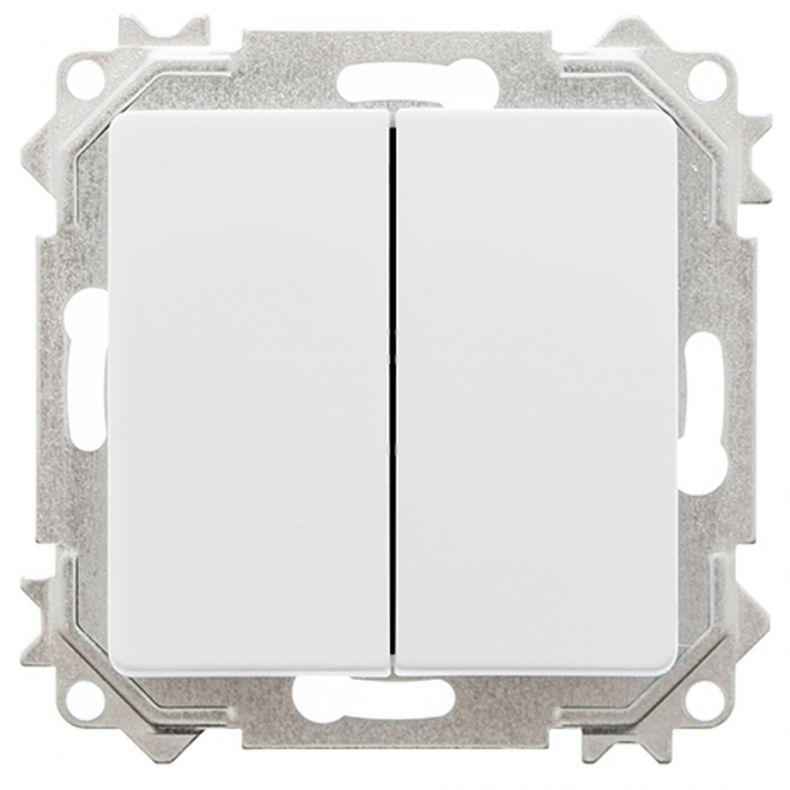

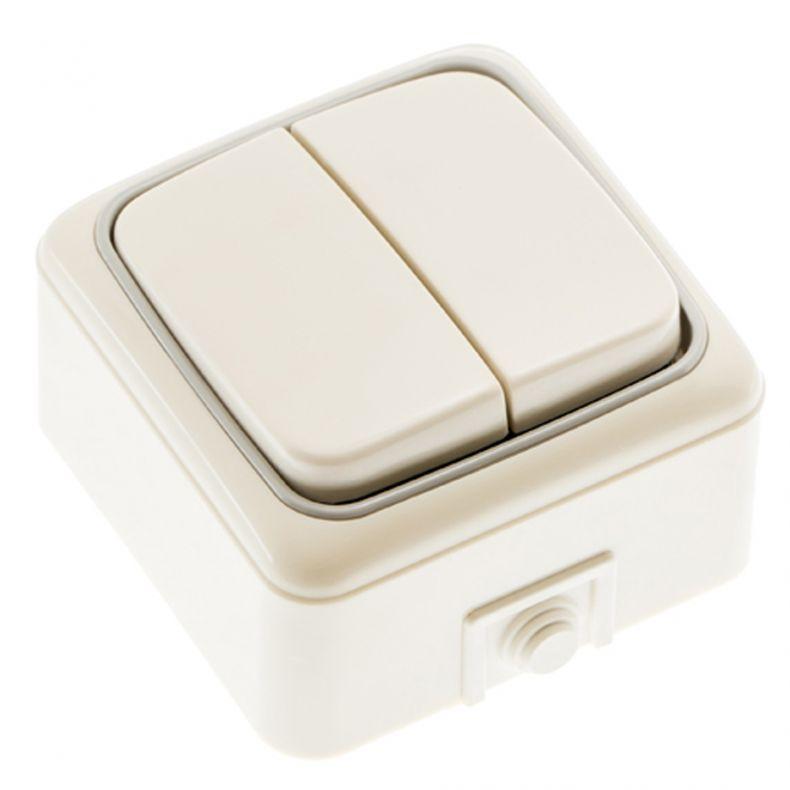

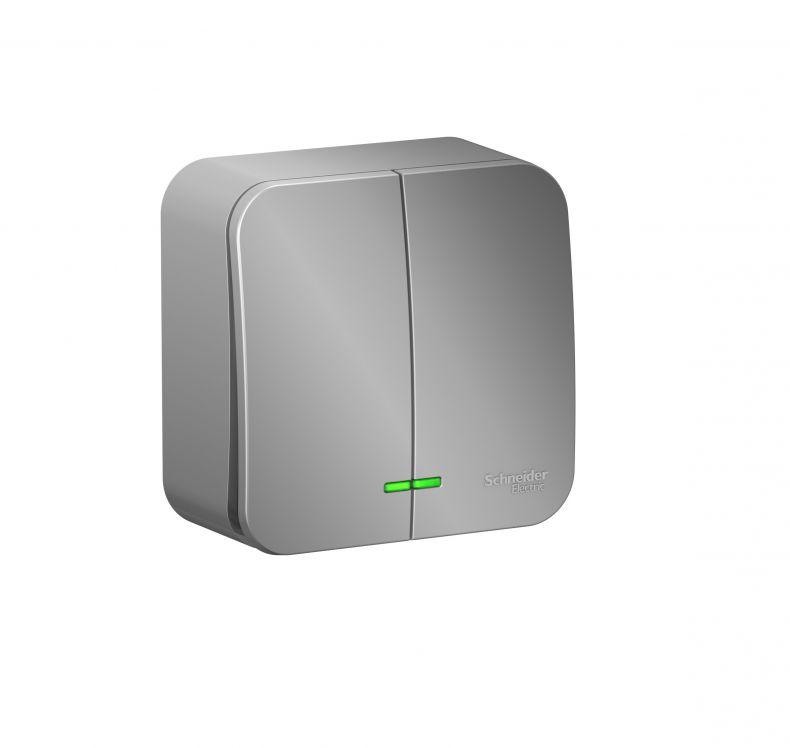

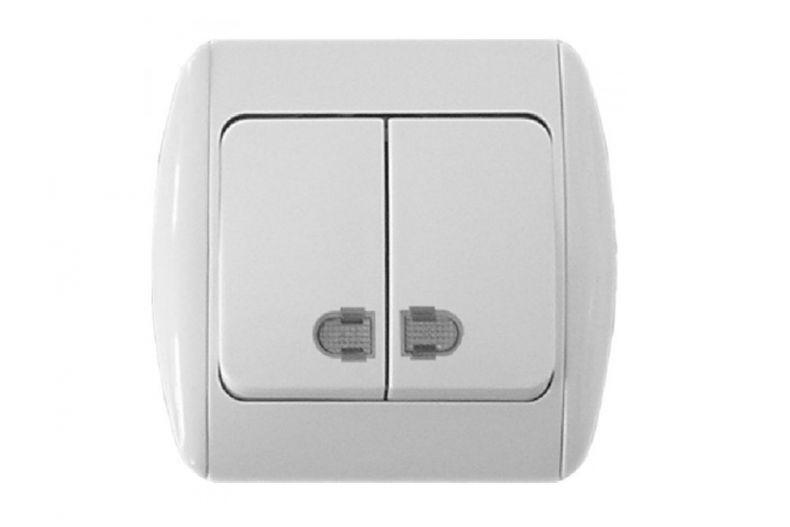

Внешняя установка. При установке проводки открытого типа применяют выключатели наружной установки. Электрокабеля прокладываются в металлических рукавах и в пластиковых гофрированных трубах. Двух клавишный выключатель на две лампочки часто применяются дачных домиках, гаражах, подсобных помещениях, подвалах и сараях.

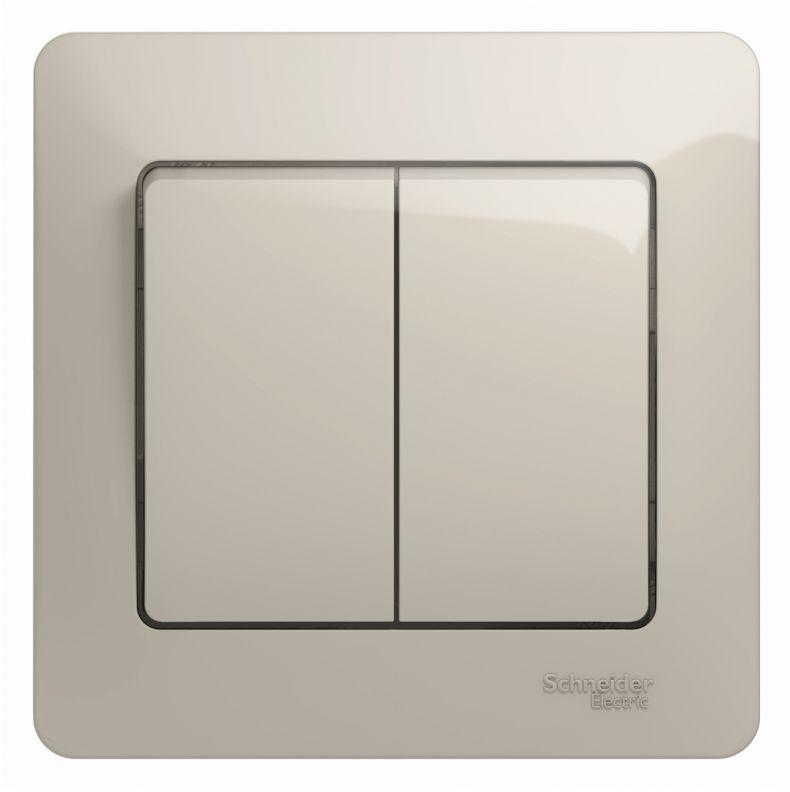

Двух клавишный выключатель: Конструкция

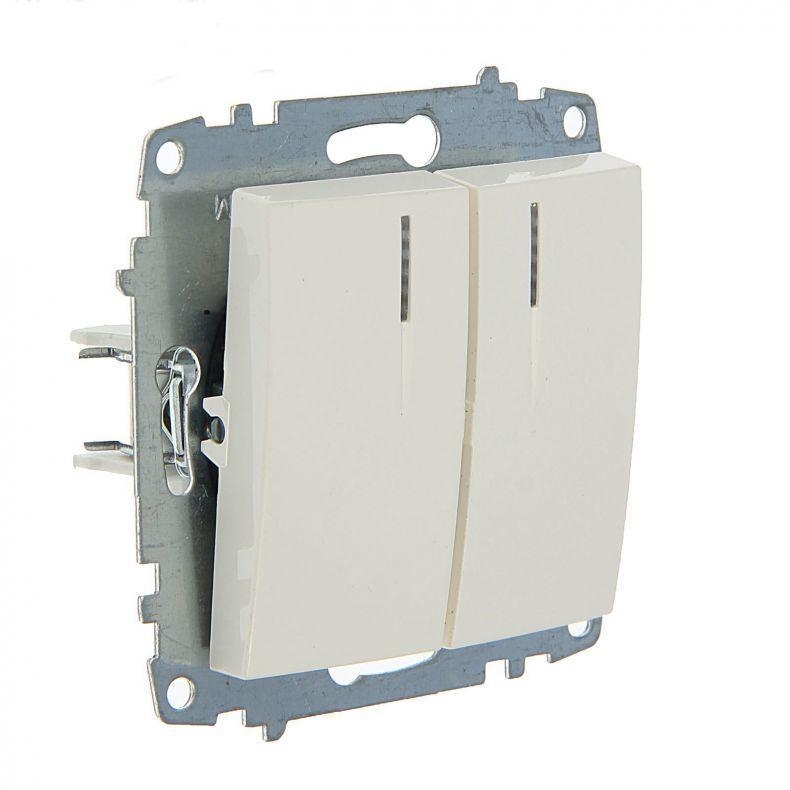

Все выключатели оснащены внутренним механизмом, клавишами и пластиковым каркасом. Если с внешним видом устройства, все понятно, то внутренняя конструкция вызывает вопросы.

• В принципе, ничего сложного для понимания в ней нет. Двух клавишный прибор имеет в своем основании три контакта: входящий, с поступающей на него фазой электричества и два отходящих, предусмотренных для подключения электрокабелей световых устройств.
• Также есть деталь, которая принимает на себя все напряжение – это контактная планка. Она соединяется с двумя плавающими язычками, от которых отходят изолированные контакты с клеммами.
• Стоит только нажать на клавишу как язычок опускается, и клемма попадает под напряжение.

Самозажимные клеммы используются в завершении подключения для зажима залуженных проводов.

Двух клавишный – состоит из двух одно клавишных выключателей, объединенных в одну коробку. Отличительной характеристикой является множество проводов поделенных на группы. Можно подключить любой осветительный прибор с некоторым количеством ламп в разных комнатах. Похожим механизмом оснащены трех клавишные устройства.

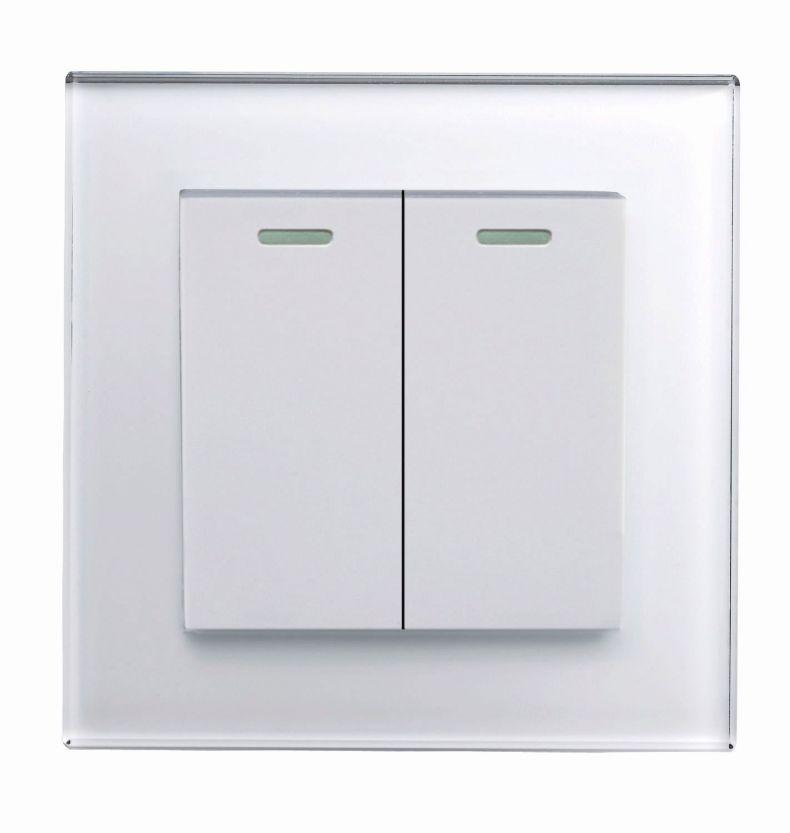

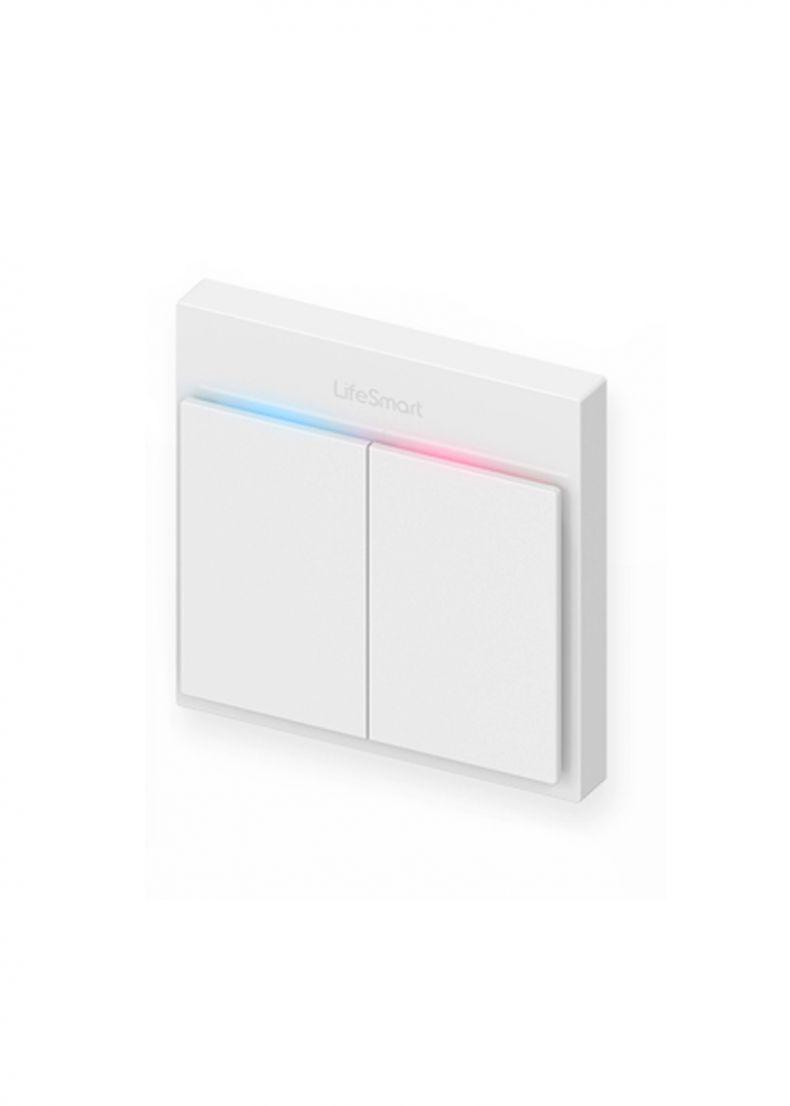

Внимание! Существуют также выключатели с дистанционным механизмом. Они идеально подходит для управления световым приборами в помещениях с большой площадью. Их механизм состоит из блока управления и датчика приема.

Доступно включение и выключение света напрямую от блока или применяя пульт. Часто такой переключатель наблюдается в системе «умный дом».

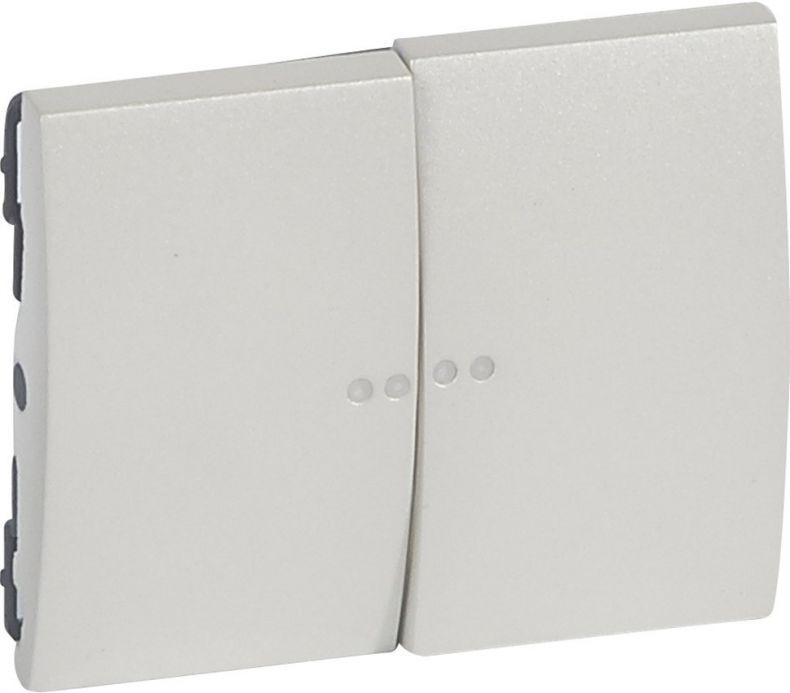

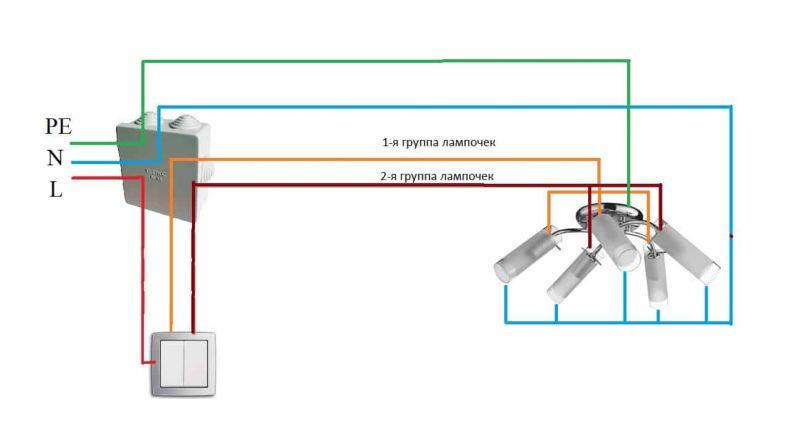

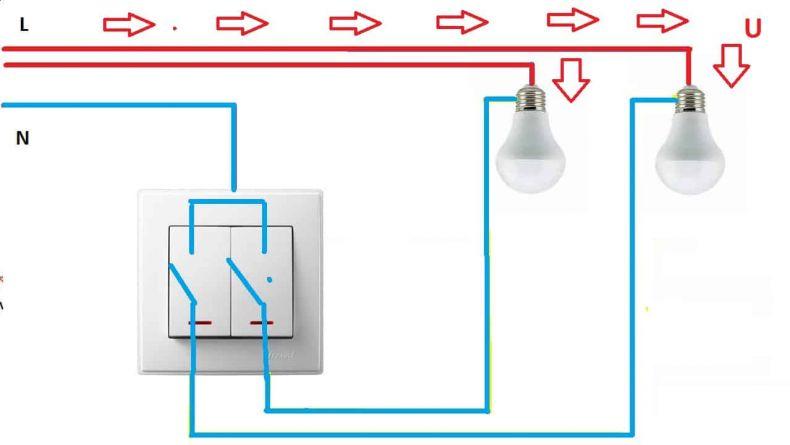

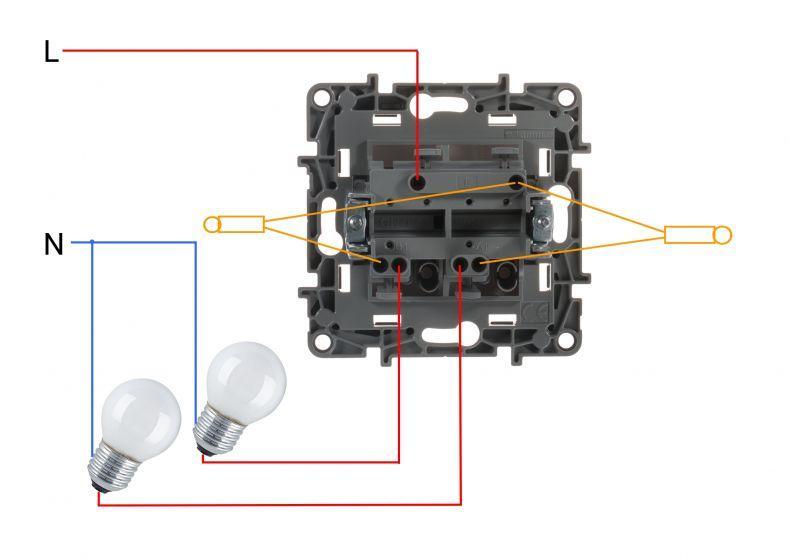

Подключение двух клавишного выключателя

• Прежде всего, потребуется маркировать жилы: «L» – входящая фаза; «L1» и «L2» – отходящие.
• Далее жилу «L», проводящую напряжение, необходимо подвести к клемме выключателя, которая находится в верхней части.
• К нижним клеммам, следует подключить жилы «L1» и «L2». Они проводят напряжение в светильники в соответствии с конкретной клавишей.
• Ориентируясь на цветовую маркировку, нужно подключить провода светильников.
• Промаркировать провода, идущие от выключателя. Важность этого момента станет ясна при монтаже выключателя.

Провода: подсоединение

• Электрокабеля проходящий от светового прибора первой группы, следует зачистить и обозначить, точно так же как и те, что подают питание в распределительную коробку.
• Аналогичным образом, поступают с проводами второй группы светильников.
• Соединение проводов осуществляется специальными зажимами, о которых было упомянуто в начале статьи.

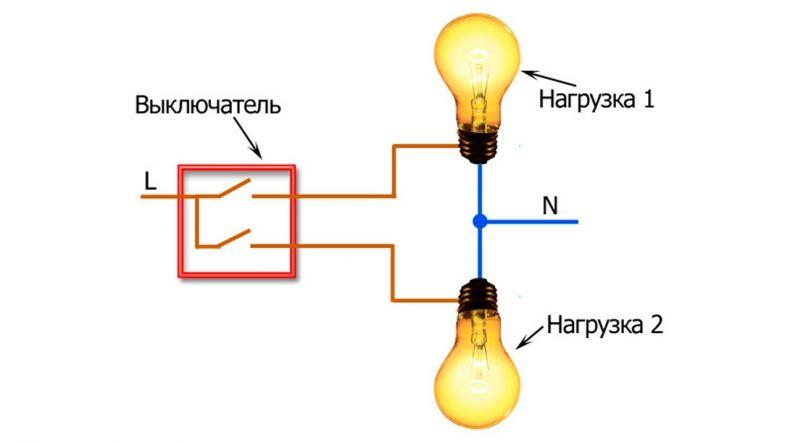

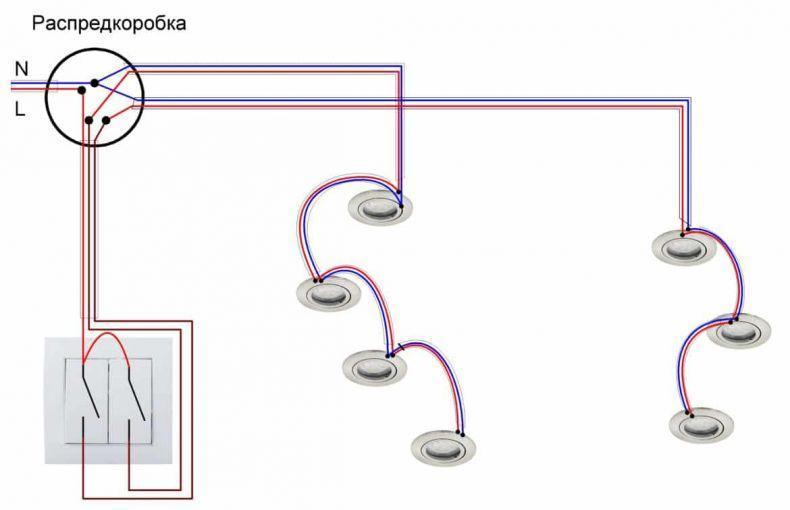

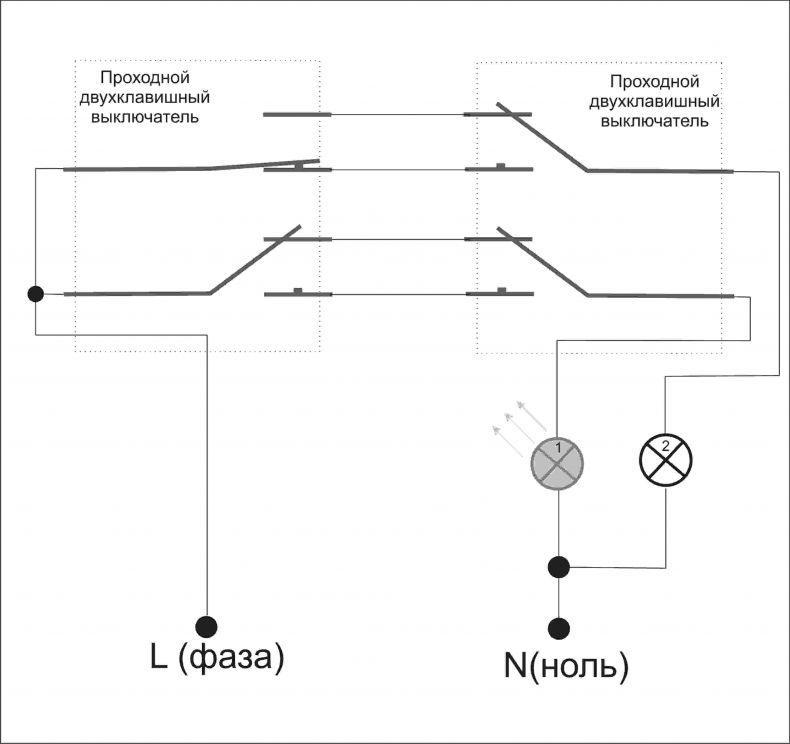

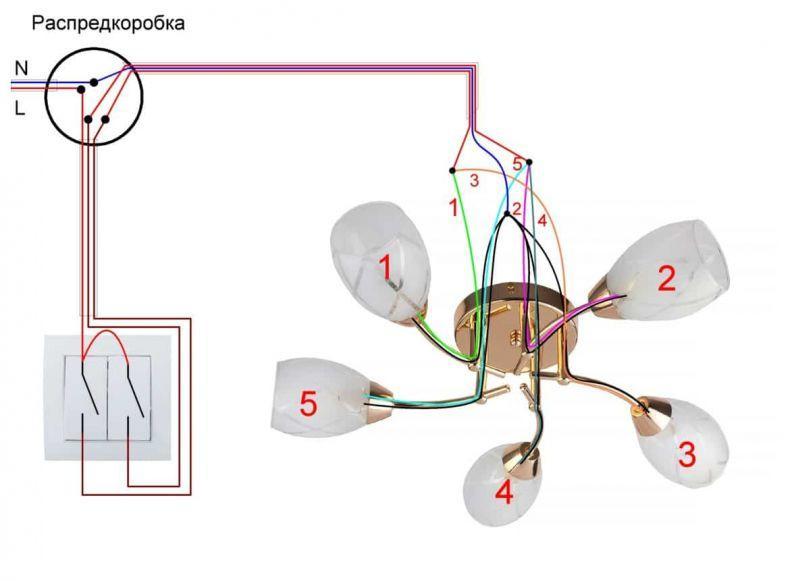

Схема подключения

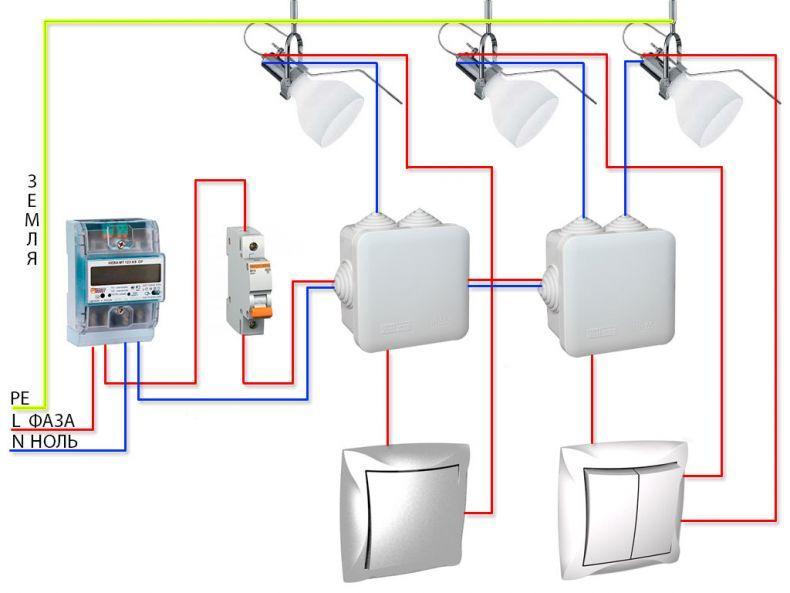

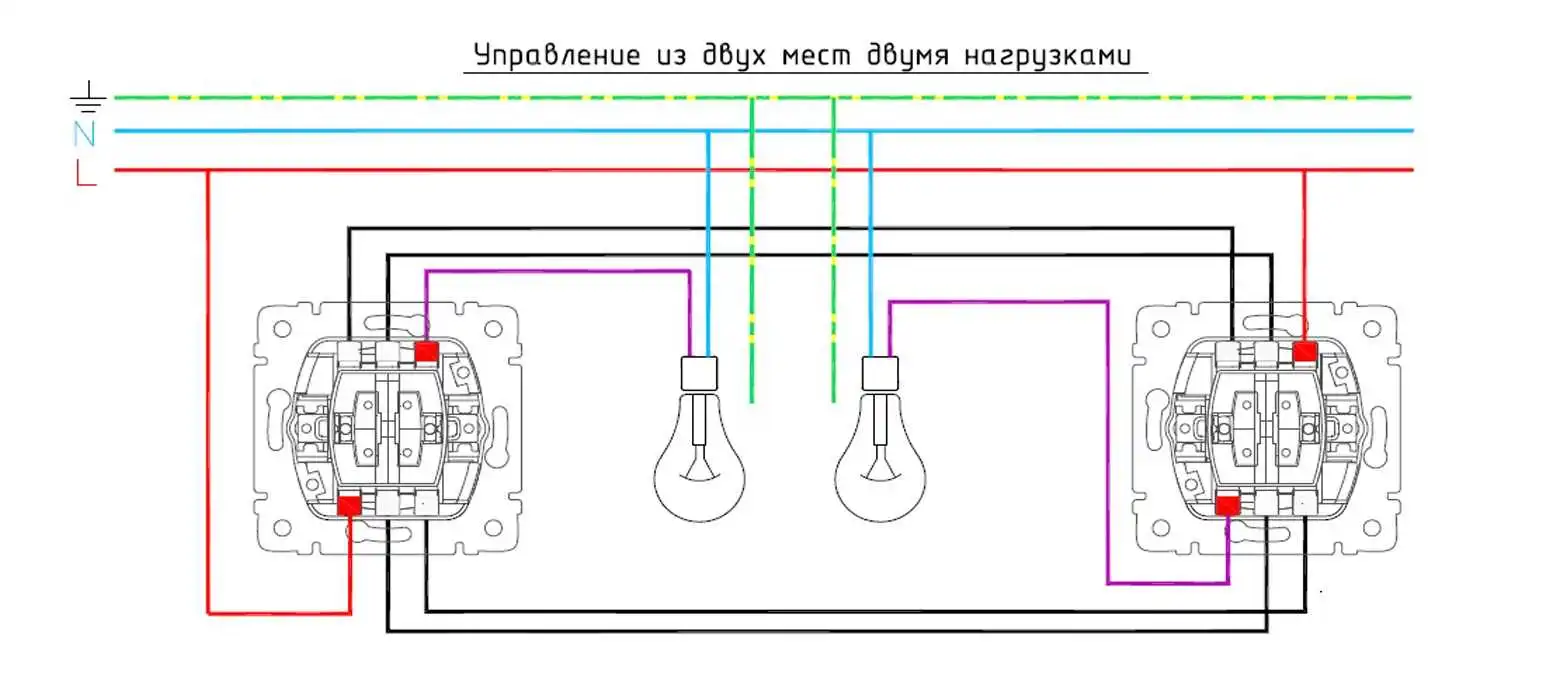

Как правило, все клеммы промаркированы. Клеммы промаркированные цифрой «1» и со стрелочкой, взаимодействуют с клеммами второго проходного выключателя.

Аналогичным образом связываются проводами клеммы под цифрой «2» и стрелкой. В работе применяется четырёх жильный провод.

Важно обратить внимание, что ноль питающей сети и находящийся в распределительной коробке соединяется с нулевыми проводами, отходящими от патронов светильников.

1. От каждого проходного прибора в распределительную коробку ведётся провод из трех жил.
2. От первого проходного выключателя одна из жил взаимодействует с той фазой, что находится под напряжением.
3. Жила второго выключателя присоединяется к фазным проводам светового прибора.
4. Приборы также взаимодействуют между собой в распределительной попарно, за счёт сведенным между собой концов.

Техника безопасности

Электромонтажные работы связаны с риском для жизни и здоровья. Все манипуляции с электричеством можно доверять только профессионалу. Между тем многие уверены в том, что выполнят работу своими руками не хуже электриков.

Если присутствует уверенность в собственных силах и наилучшем результате, то проведение установка выключателя вполне допустима. При этом важно соблюдать нормы безопасности, которые помогут сохранить жизнь.

Самое главное и основное правило – это отключение электричества. И только убедившись, что оно, действительно, отсутствует можно переходить к дальнейшим шагам.

Инструменты

Чтобы установить выключатель, необходимо заранее подготовить все необходимые инструменты, так ничто не будет отвлекать от работы:

• Шуруповерт или отвертка.
• Изолента.
• Перфоратор или ударная дрель.
• Пассатижи.
• Зажимы.

Этих инструментов будет достаточно для выполнения монтажной работы.

Установка устройства: Руководство

1. Первым делом, нужно обесточить помещение, и только после этого проводить работу по подключению выключателя света.
2. Используя в работе электродрель, нужно проделать в стене углубления для установки распределительной коробки.
3. При помощи болгарки сделать штробы.
4. Поместить в них провода и заделать все алебастром, но оставив концы для подключения.
5. Завести в распределительную коробку электрокабель.
6. Зачистить концы от старой ленты и скрутить.
7. Тщательно обмотать специальной лентой.
8. Установить светильники.
9. Приделать корпус и переключатели.
10. Подать электричество в сеть.

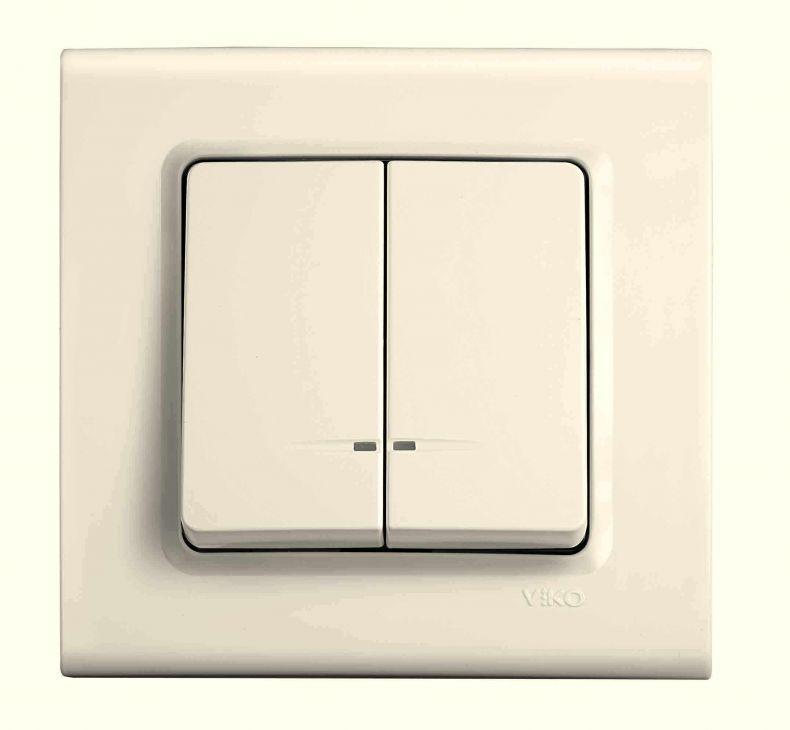

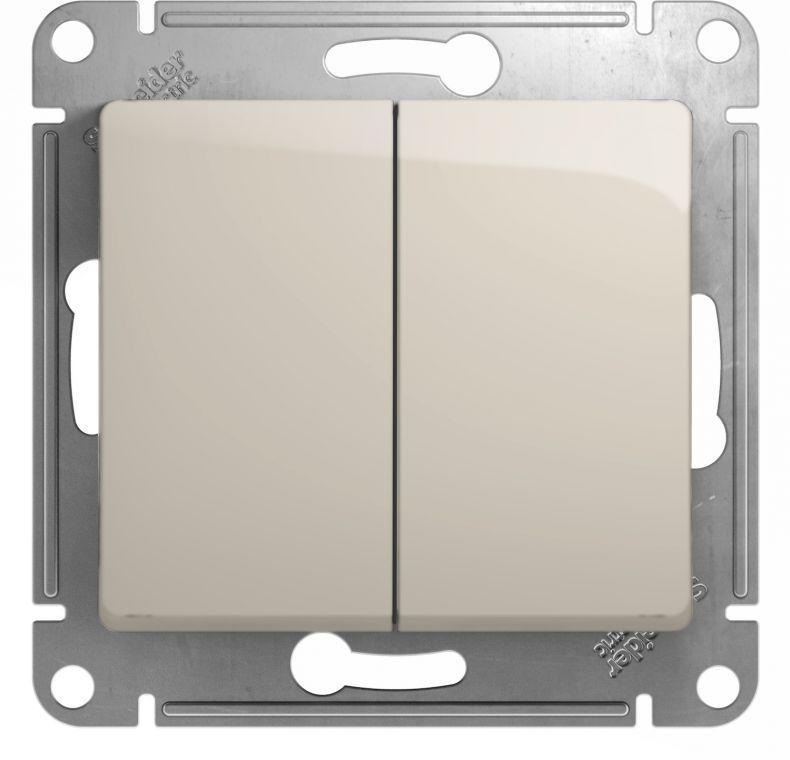

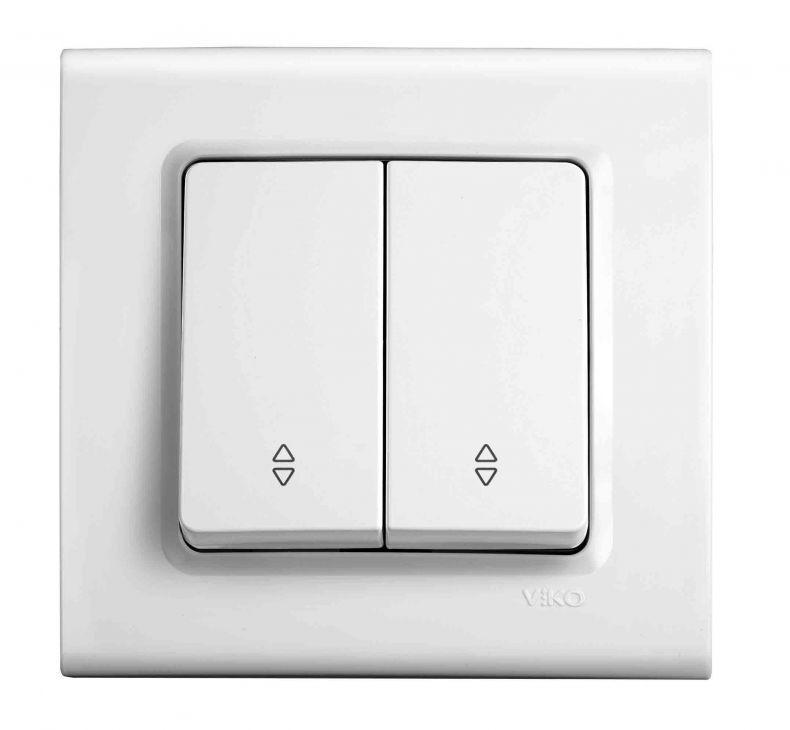

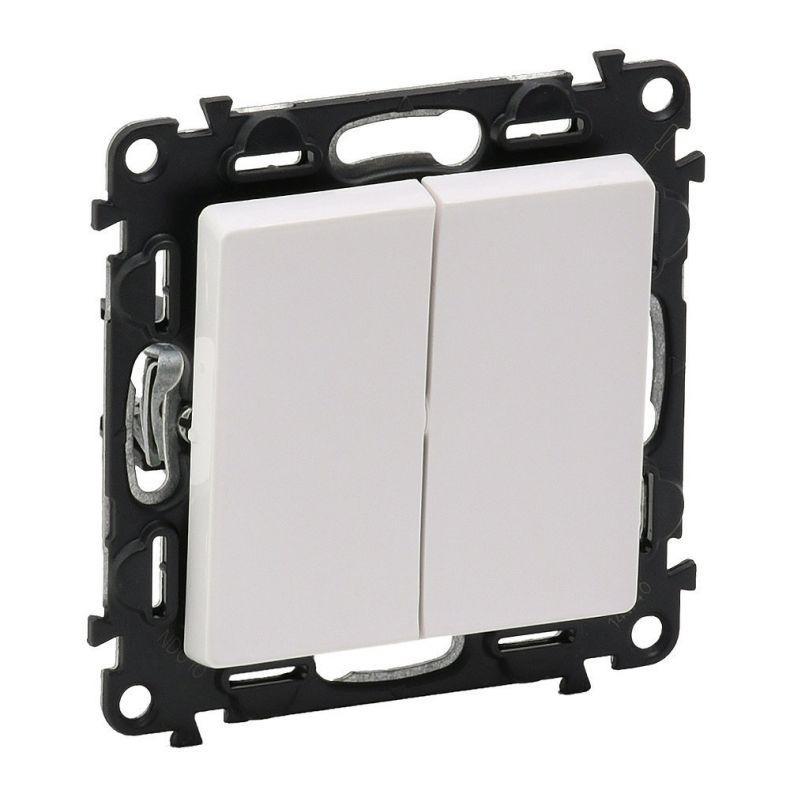

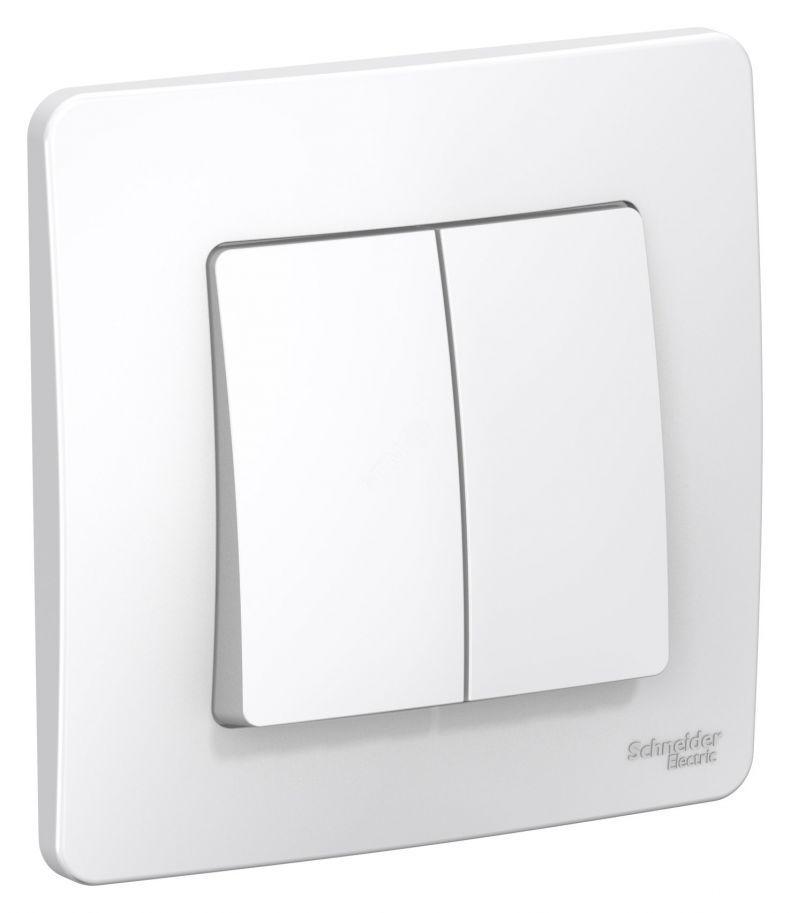

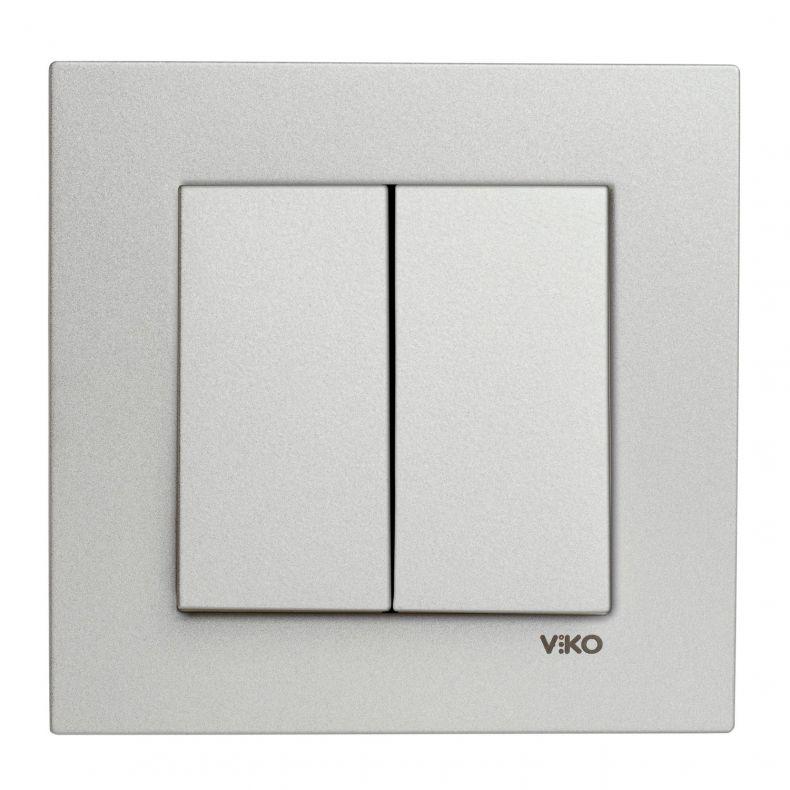

Фото подключение двухклавишного выключателя
