Схема подключения светильника: техника безопасности, маркировка проводки, виды крепежа люстры к натяжному и подвесному потолку

Согласно новым функционирующим законам все без исключения светильники следует подсоединять 3 гальваническими проводами. Если на жилплощади ведётся ремонт, а проводка сделана по двухпроводной схеме, необходимо сделать модернизацию, а также переход на трёх проводную концепцию электроснабжения с РЕ проводником.

Однако, в случае если же в этажном щитке не подготовлено специальное место для его подсоединения, то концы предохранительного нуля с жёлто-зелёно маркировкой изоляции сохраняют в готовности к подсоединению, но не коммутируют.

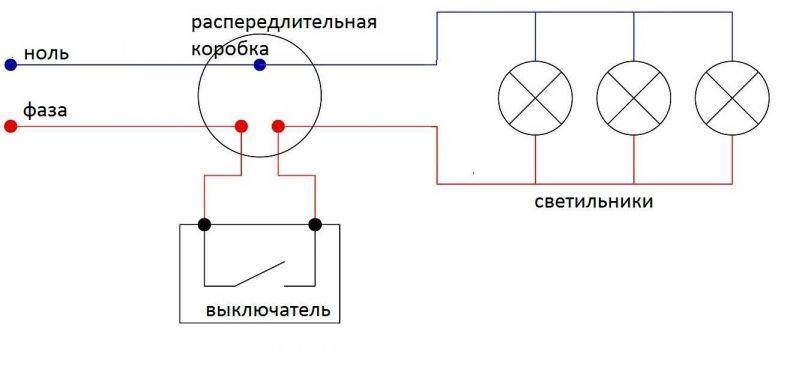

Модель подсоединения светильника через одноклавишный выключатель

Подключение контакта выключателя производится с фазы L. Далее следующий конец жильного кабеля вытягивается посредством вспомогательной клеммы ДК в распределительном ящике на патрон к лампочке для дальнейшего освещения.

Подсоединение патрона нужно осуществлять таким образом, чтобы при смене перегоревшей лампочки при подключённом выключателе (так работать запрещено, но правила всё же нарушаются) человек не угодил под потенциал фазы.

Устанавливая электропроводку схемы освещения, необходимо придерживаться принципов применения цветной разметки изоляции для каждой трассы.

Именно она в последующем существенно облегчит отбор поломок, а также поспособствует осуществлению доработок.

Любой проводник L, N и РЕ по всему протяжению жилплощади должен быть в одной окраске. Установлено применять проводники с жёлто — зелёной изоляцией для предохранительной нулевой отметки, голубой для рабочего N, а остальную, к примеру, красную, либо белую для фазы L.

Подобная базовая модель достаточно элементарна, однако в сортировочном ящике РК могут появиться трудности с подсоединением проводов к клеммам.

Проблема в том, что изнутри РК находятся провода из 4 кабелей от жилого щитка, выключателя, светильника, а также трассы к последующему светильнику.

• Кабель идущий от выключателя к осветительному устройству, принадлежит к фазному.
• Однако в данном кабеле для фазы ранее был применён красный провод.
• По этой причине нужно использовать тот, который имеет синюю окраску, но его никак нельзя путать с рабочим нулём.
• Поэтому на изоляцию одевают кембрик красной окраски, либо вешают бирку с надписью.
• Данный посредник подключают на вспомогательную клемму ДК, которая при подключённом выключателе находится под потенциалом фазы.

Подобная модель распространена обширно, её рекомендовано регулярно повторять для каждого светильника без перемен. Это облегчит трудоёмкую работу по поиску образующихся поломок в гальванической цепи, а также осуществлении добавочных подсоединений.

Модель подсоединения светильников через двухклавишный выключатель

Осветительные приборы с несколькими лампочками делят, как правило, на две категории. Это даёт возможность создавать разный свет в помещении, применяя освещение от одной, либо другой части схемы или двух совместно. На каждую категорию лампочек функционирует собственная кнопка двухпозиционного электровыключателя.

В такой схеме потребуется четырёхжильная проводка от сортировочного ящика к выключателю и люстре. Для коммутации проводов РК потребуется применить 2 вспомогательные клеммы ДК1, а также ДК2, через которые отступающая фаза от выключателя подаётся на дальние контакты лампочек.

• Тут также фаза L подводится к выключателю таким образом, чтобы использовать тот и другой контакт, а нуль от своего кабеля объединяется непосредственно с абсолютно всеми патронами светильников, а также выводится на цоколь лампочки.
• Модель для монтажа клемм в сортировочном ящике схожа с предыдущей версией, однако в не присоединена ещё одна клемма — в общем их стало 5.
• К 1 отверстию колодки подсоединяется наибольшее число жил — 3. Данное положение дел позволяет применять колодки диаметром изнутри в 3,4 мм.

В случае, если применить для объединения сварку, то количество жил, вставляемых в единичную клемму, возрастёт до 4. Для них понадобится внутреннее сечение диаметром от 5 мм.

Модель подсоединения светильника для освещения прихожей

Тут рассматривается вид управления источником освещения при поддержке двух выключателей, находящихся в существенном удалении друг от друга. В данной схеме возможно применять обычные двухклавишные, либо специализированные, проходные выключатели или переключатели с несколькими контактами.

• Лампа зажигается, либо потухает при конкретной комбинации клавиш у двух выключателей. Определённой фиксации для их расположения нет. Однако освещение возможно регулировать с любого конца коридора.
• С сортировочной коробки с клемм ка1 и ка2 к любому выключателю подходит четырёхжильный кабель. Фаза на лампочку подаётся через клемму ка3 от РК уже после коммутаций выключателями.
• Сорная модель сортировочной коробки состоит из 6 клемм.

Тут разрешается использовать клеммы с внутренним сечением в 3,4 мм вследствие того, что наибольшее количество объединённых жил не превышает 3-х.

Однако если применить сварку проводников, в таком случае установку потребуется осуществлять с одной стороны и количество клемм прибавится до 7-ми. При этом в единичных зонах кабель потребуется соединять по 4 и применять для них клеммы с внутренним сечением от 5 мм.

Управление от импульсного микрореле

Система микрореле даёт возможность совершать переключения освещения при помощи пульсирующей подачи фазной возможности в клемму s, размещённую в его корпусе.

• Уже после 1-го импульса, который происходит от нажимания любой кнопки, микрореле подключит фазу L в клемму С объединённую посредством клеммы КЗ с отдалённым контактом лампочки основного светильника. При повторном импульсе микрореле убирает напряжённость с собственной выходящей клеммы и лампа потухает.
• Клавиши следует использовать с самостоятельным возвратом от пружин. Расположить их можно в зонах на достаточно большом расстоянии. Очень комфортно включать свет при входе в жилище, а отключать клавишей при прикроватной тумбочке.

Эти две клавиши управления светом подсоединяются параллельно. Это делает работу по подготовке подключения проще.

В некоторых случаях может появиться потребность управления светом из нескольких зон, к примеру, освещение входа в жильё с улицы и из помещений. Для этого довольно подсоединить одновременно несколько кнопок таким образом, чтобы всё функционировало безупречно.

Электрические работы обладают характерными чертами, а также деталями. Если не иметь опыта в данной сфере, то возникнет большая вероятность неправильной работы. При большой необходимости лучше вызвать специалиста, который грамотно сделает свою работу.

Фото схемы подключения светильника
