Схема подключения выключателя: пошаговая простая инструкция для новичка, как установить и выбрать место под выключатель

Ассортимент реализуемых выключателей очень большой. Отличаются эти устройства как внешним оформлением, так и «механизмами» переключения.

Во всех создаваемых главными изготовителями сериях все же наблюдается приблизительная схожесть «комплектов» моделей согласно принципу коммутации контактов. В данной статье рассказывается о видах выключателей и схеме их подключения.

Особенности современных выключателей

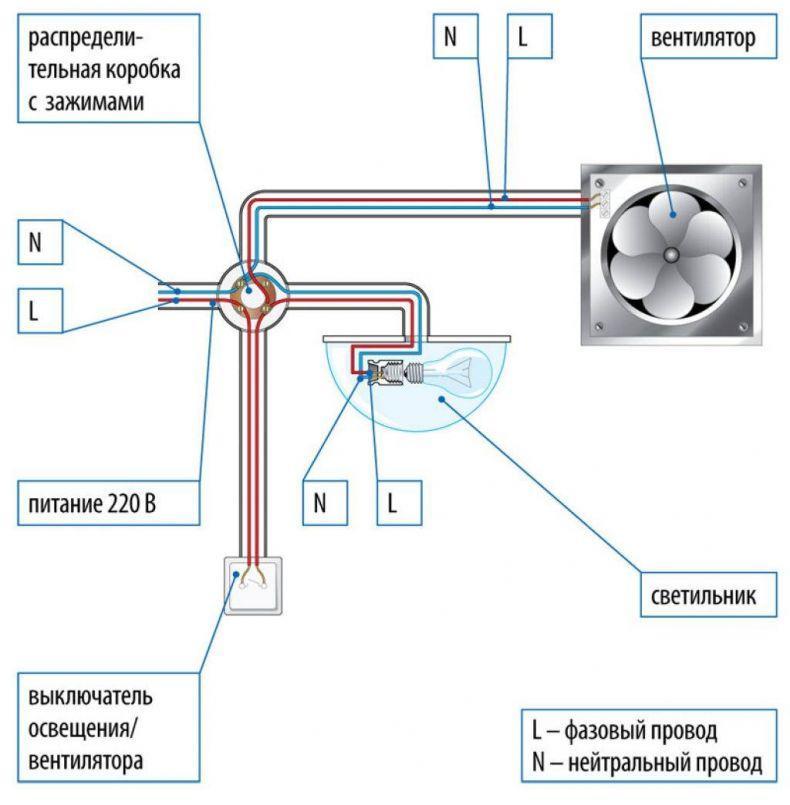

Выключатель считается электротехническим коммутационным прибором, который предназначается для регулирования замыкания, а также размыкания цепи питания, направленной к светильникам. Можно через выключатель подключать также кое-какие бытовые устройства, к примеру, стационарно установленный вентилятор.

Виды выключателей по исполнению

Сейчас речь пойдет не о наружном оформлении данных приборов – тут каждый изготовитель старается, чтобы товар привлек внимание покупателя своим необычным дизайном. Поэтому постоянно имеется возможность выбрать набор розеток, выключателей, сделанных в общей манере, более подходящей к предполагаемой отделке здания. Рассмотрим наиболее важные вопросы.

Встраиваемые и накладные модификации

В нынешних квартирах, частных домах, чаще всего, используют встраиваемые модификации. Их можно применять только с прикрытой проводкой. Устанавливать выключатель следует в предварительно обустроенное в стенке «гнездышко», в качестве которого, в основном, применяется обычный подрозетник, его диаметр составляет 68 миллиметров.

Ясно, что монтаж подобных выключателей потребует выполнения достаточно масштабных подготовительных работ. Притом, прокладывание нужных проводов должно быть продумано тоже предварительно. Однако скрытая правильно сделанная проводка считается более безопасной в применении, она не будет «препятствием» при любых подобранных отделках стен.

Накладные выключатели прикрепляют к плоскости стены. Это намного облегчает их установку, а использовать их можно как с открытой, так и с прикрытой проводкой.

Эти устройства не всегда подходят для оформления интерьера в качестве сильно выходящих за плоскость стенки. Однако там, где данный вопрос не особо важен, такие выключатели смогут значительно облегчить задачу.

Нередко их используют в подсобных либо хозяйственных зданиях. Практически все из подобных модификаций имеют высокий класс защиты корпуса. Их можно устанавливать на улице либо в здании с высоким влагосодержанием.

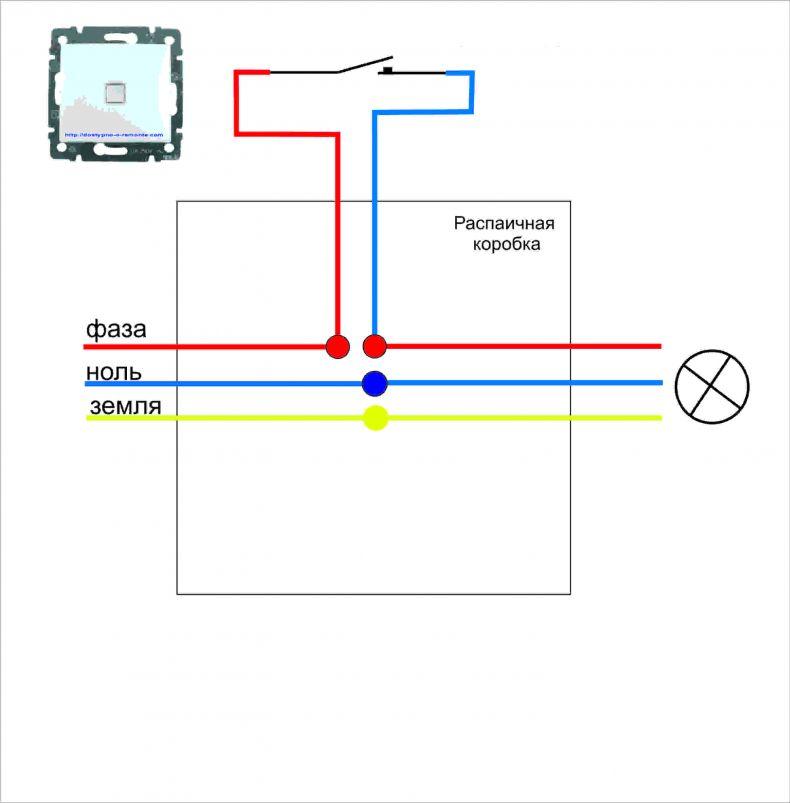

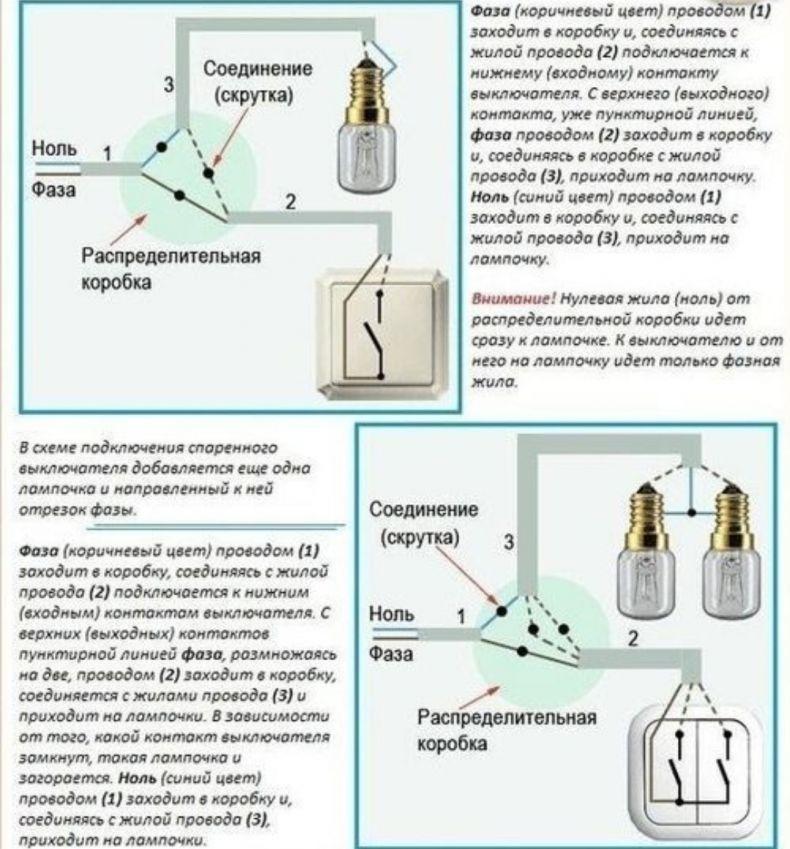

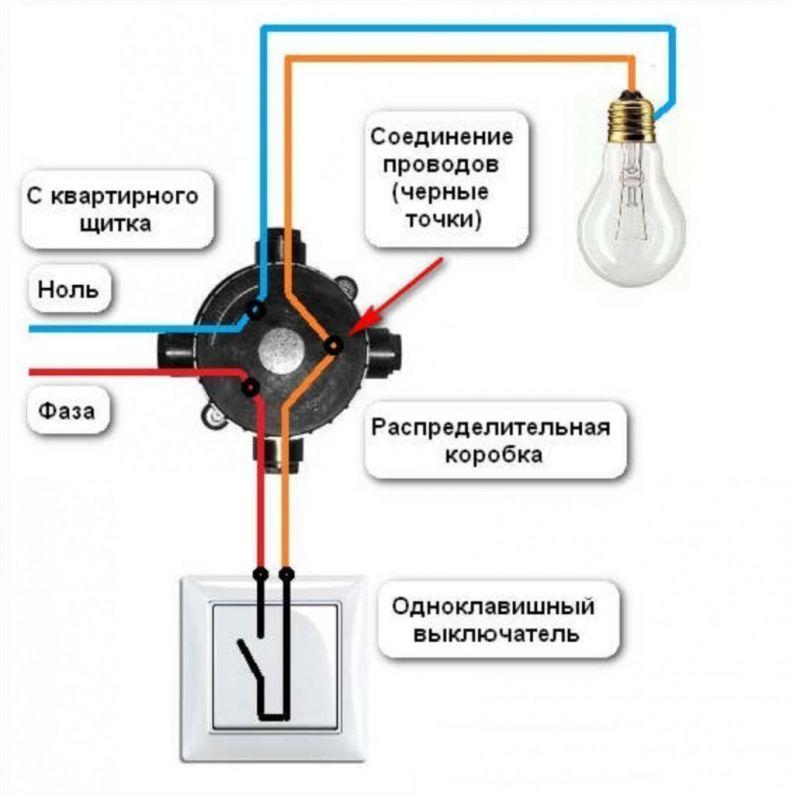

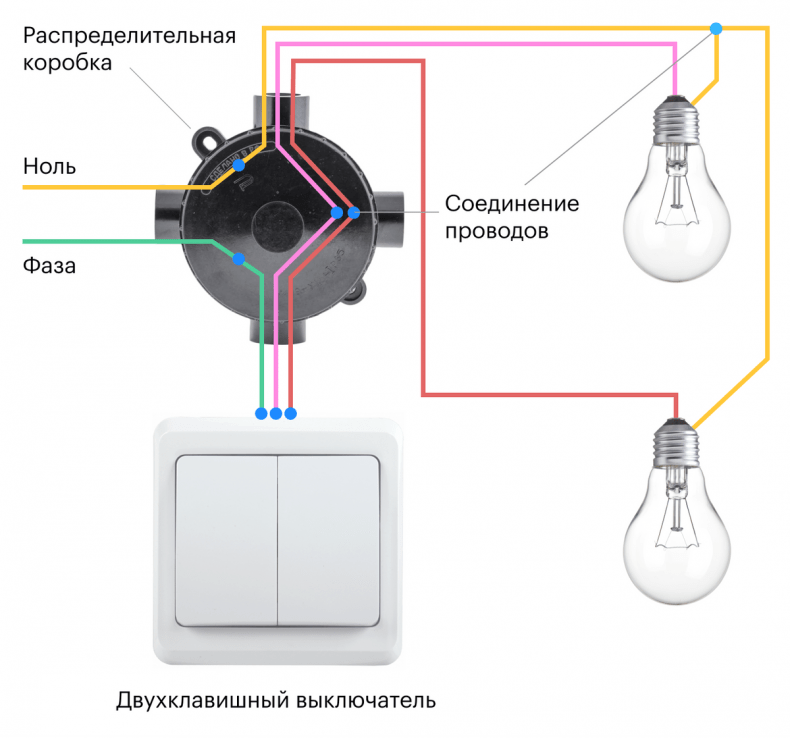

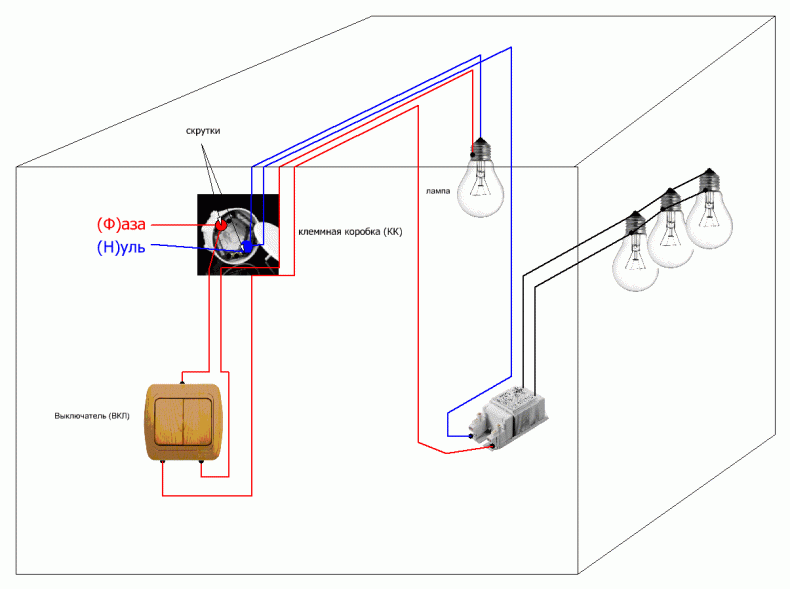

Подсоединение выключателя через распределительную коробку

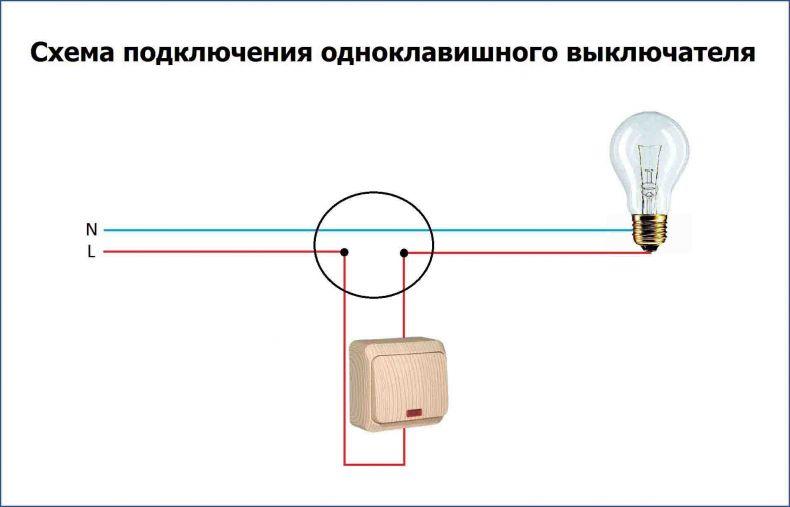

Подключить источник питания к потребителю электричества через имеющий одну клавишу выключатель, несложно. От электрического щитка идет два кабели — ноль + фаза. Ноль обычно помечают синей расцветкой, фазу же — красной.

Фаза должна идти через выключатель. В период его работы какого должен совершаться разрыв/соединение, т. е. фазы, но не нуля. Понять, в каком кабеле располагается фаза несложно. Если сеть включена, нужно зацепить индикаторной отверткой 2 кабеля поочередно. В том месте, где засветится световой индикатор красного цвета, будет фаза.

А если выключатель идет к нулю, то после отключения проводки электричество будет пребывать под напряжением, а в случае замены осветительных деталей может ударить током.

Ток обязан идти к лампе в этом порядке — фаза должна идти от центрального контакта лампы, а ноль — от цоколя. Схема выключателя, которая представлена изготовителем электрических приборов, постоянно предполагает выключение фазы.

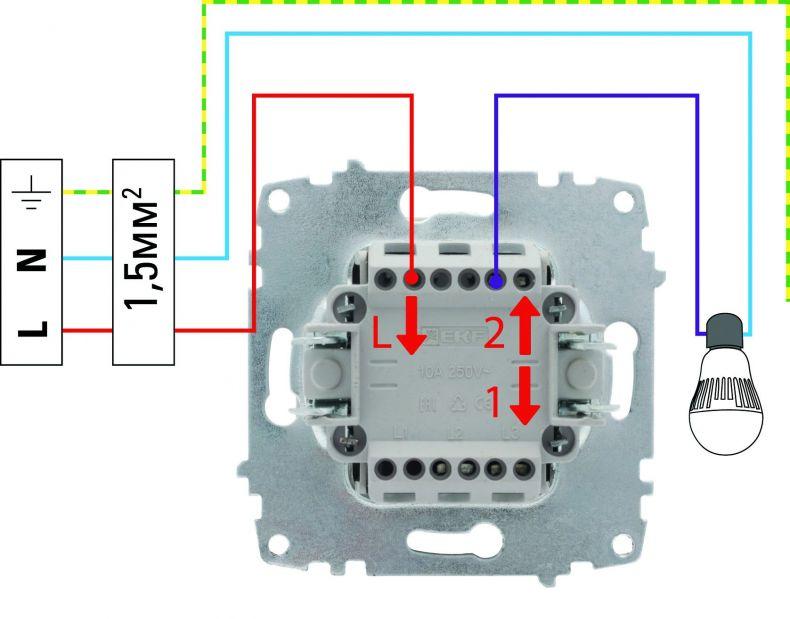

Чтобы подсоединить фазный кабель к выключателю, необходимо:

  • Отверткой убрать кнопку выключателя. Далее — отвернуть винты, которые прикреплены к корпусу.
  • Прочистить фазный кабель с обеих сторон, далее — с помощью фиксирующих винтиков, пресса — шайб, нужно прижать между контактами самого выключателя.

Кабель, который идет от электрощитовой, следует прикрепить к нижнему отделу выключателя, а тот, что проходит от светильника — присоединить к верхнему.

Схема выключателя — это 2 провода, которые идут от сети, имеющей напряжение в 220 В., для монтажа нового подключения стоит купить кабели различных оттенков, к примеру: красного, синего.

Эти провода будут идти сквозь распределительный короб, притом ноль будет следовать к осветительной детали (электролампочке, либо нескольким лампочкам, которые подсоединены параллельно), фаза же — идет от выключателя.

Ножом необходимо равномерно убрать (подчистить) изоляцию со всех концов кабеля, примерно 4 сантиметра. Далее плоскогубцами/пассатижами нужно скрутить кабели между собой:

  • Нулевой, который идет от сети к нулевым кабелям, проходящим к лампе.
  • Фазный кабель нужно подсоединить к кабелю, направленному к выключателю.

Принцип функционирования схемы выключателя такой: во время нажатия кнопки выключателя соединяется фазный кабель, тогда электричество будет подаваться к источнику света. Нулевой же кабель прочно прилегает к источнику.

Конечная стадия работы — изоляция электрической проводки. Для этого нужно на подсоединенные друг к другу контакты покрыть паяльной кислотой либо канифолью. Потом следует выполнить лужение при помощи паяльника, а затем — покрыть припоем все соединения.

Дальше надо изолировать контакты, замотав их в особую ПВХ-ленту. Корпус короба необходимо закрыть при помощи пластиковой заглушки.

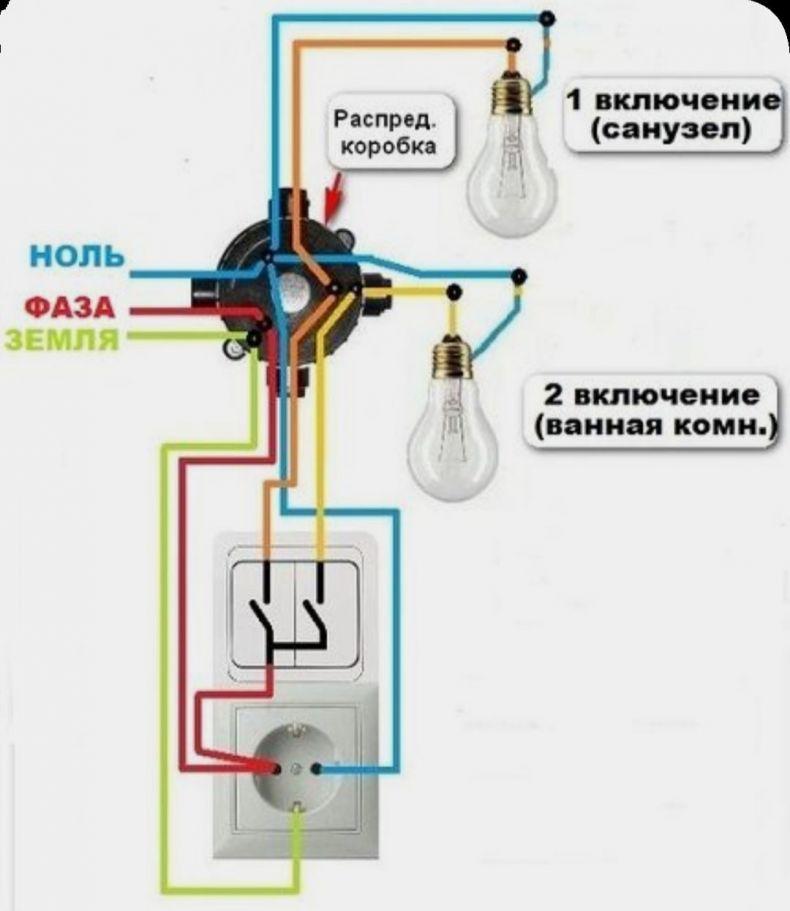

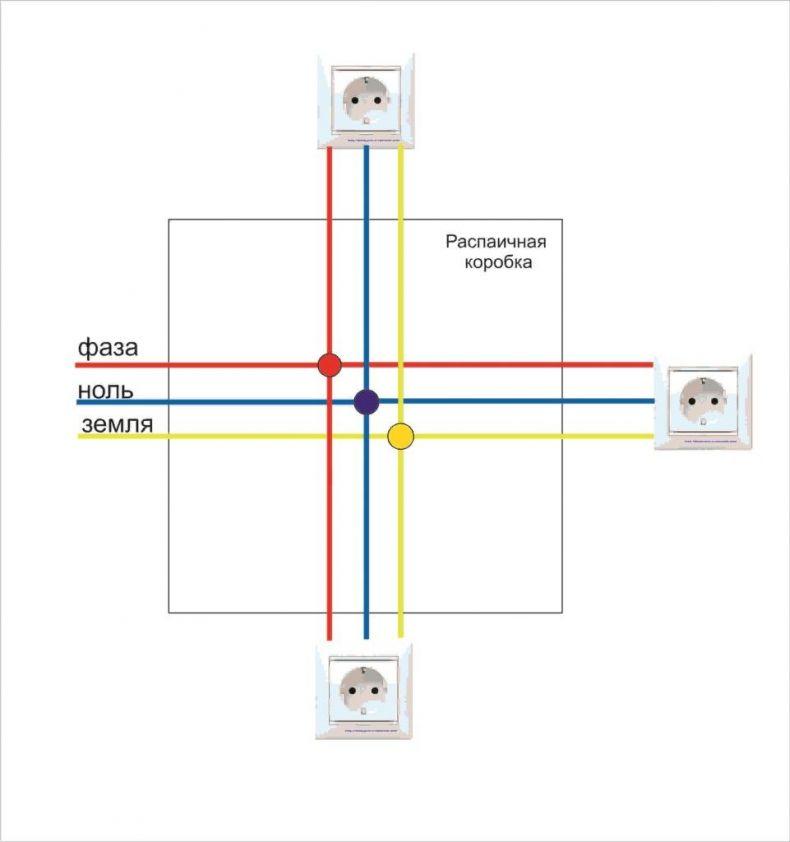

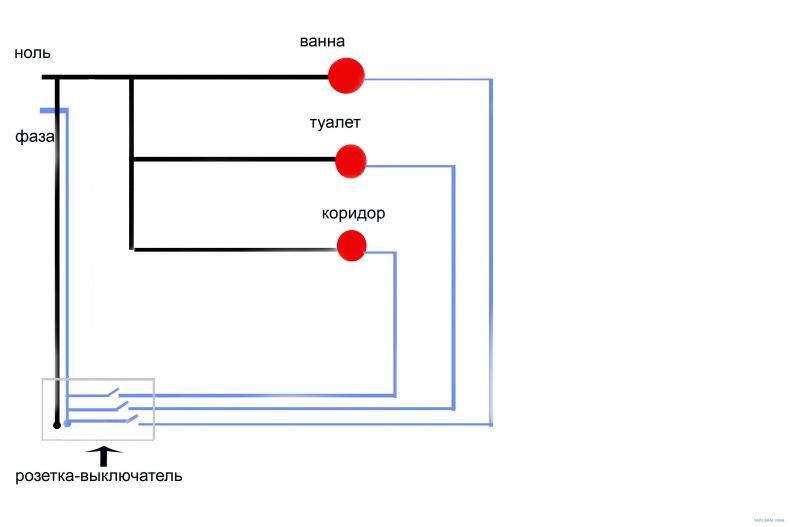

Схема подключения выключателя от розетки

Нередко появляется необходимость подсоединения вспомогательных источников питания в одном здании. Тогда можно подключить посредством распределительного короба, через какой подсоединен светильник.

Для этого необходимо монтировать корпус самой розетки на стенке, рядом с коробом. Прочистить от изоляции края кабелей, направленных от розетки, а потом — присоединить с помощью скручивания с той проводкой, которая располагается в коробе.

Фазный провод можно подсоединять от розетки непосредственно к самому источнику питания (два кабеля красного цвета), ноль же — к нулевой черте (два кабеля синего тона). Кабели к розетке питания присоединяют, точно так, как к выключателю, сквозь резьбовые контакты.

Корпус розетки нужно прокрутить с помощью одного винта — в центре. Затем надо произвести лужение соединений припоем, а потом — изолировать ленточкой ПВХ. Проверить схему выключателя, а также розетки можно с помощью особого устройства, либо просто-напросто подсоединить к розетке потребитель электропитания.

Уровень защиты корпуса выключателя

Все электротехнические устройства делятся по уровню защищенности от проникновения в токонесущие элементы твердых предметов (в т. ч. пыли), воды. Учитывая предполагаемые условия применения выключателя, нужно подобрать соответствующую данным критериям модификацию.

Класс безопасности производители указывают каким буквенным обозначением, как: IP. Далее идет двузначная цифра. Первая из них обозначает уровень защиты выключателя от твердых частичек, пыли, она равна 0-6. Второе число – степень защищенности от проникновения влаги – 0-9. Чем более число, тем более защита.

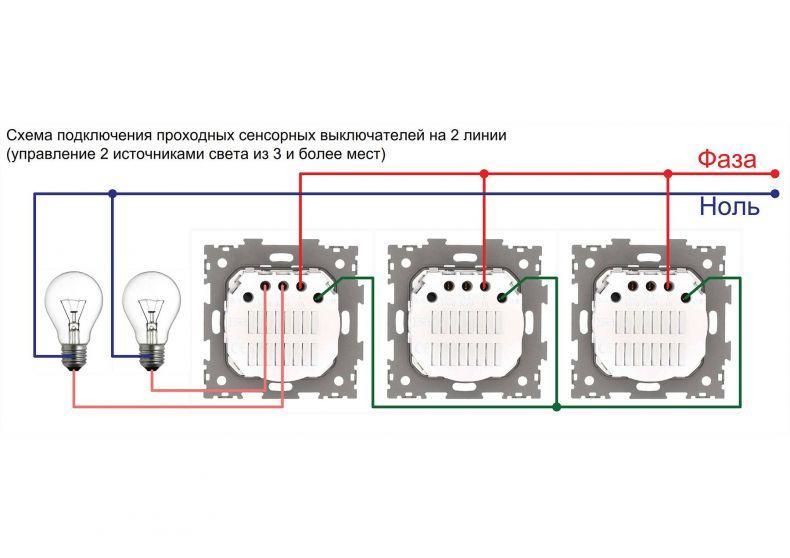

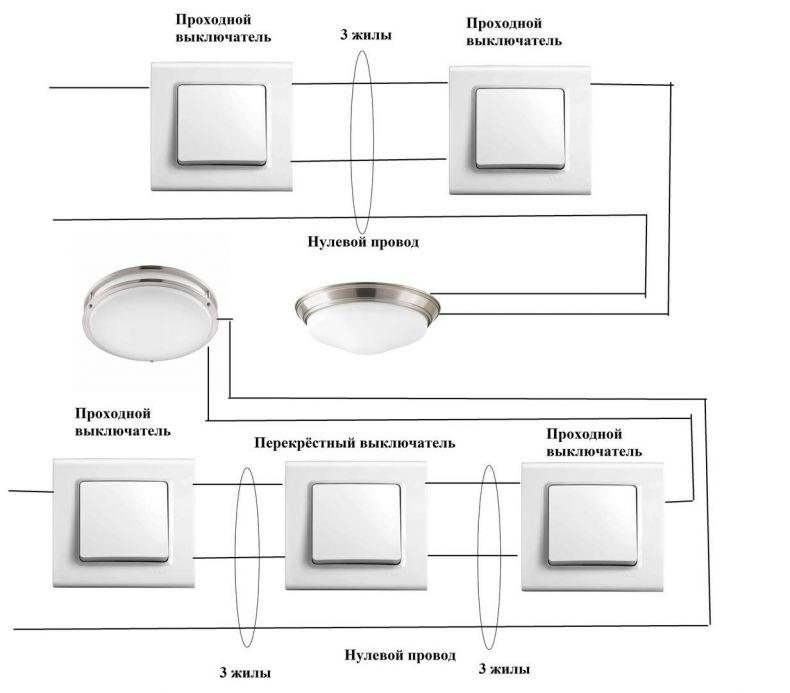

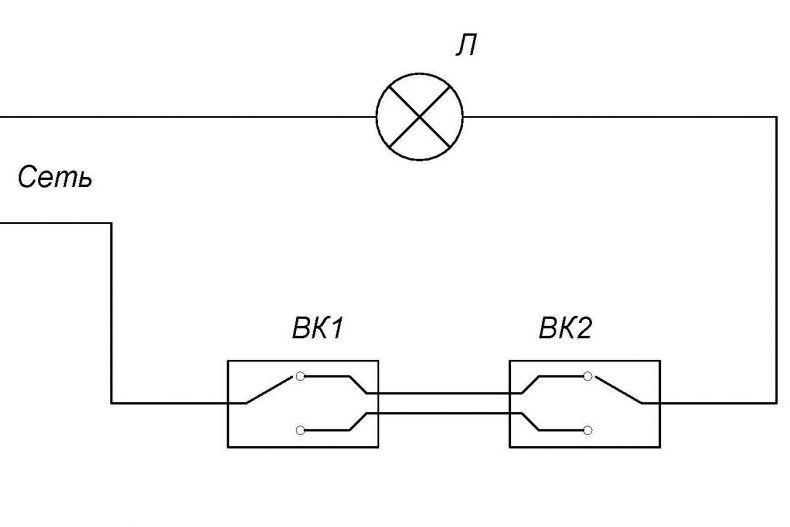

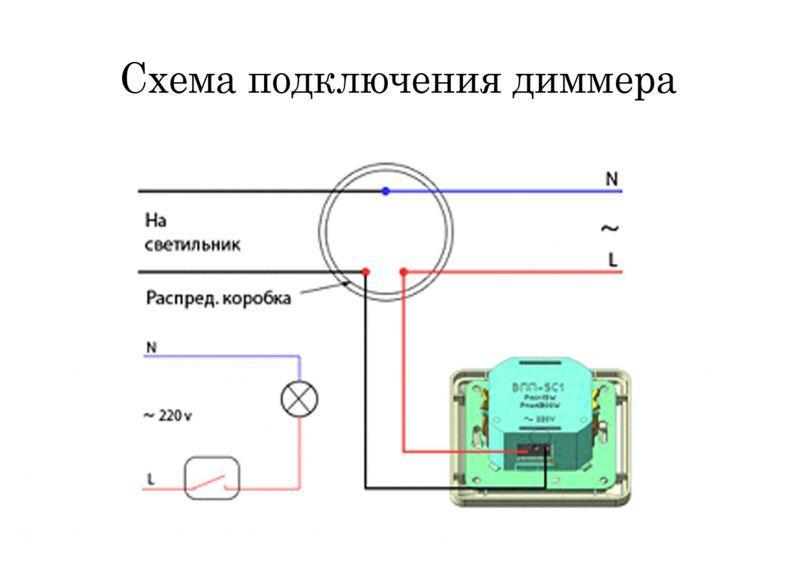

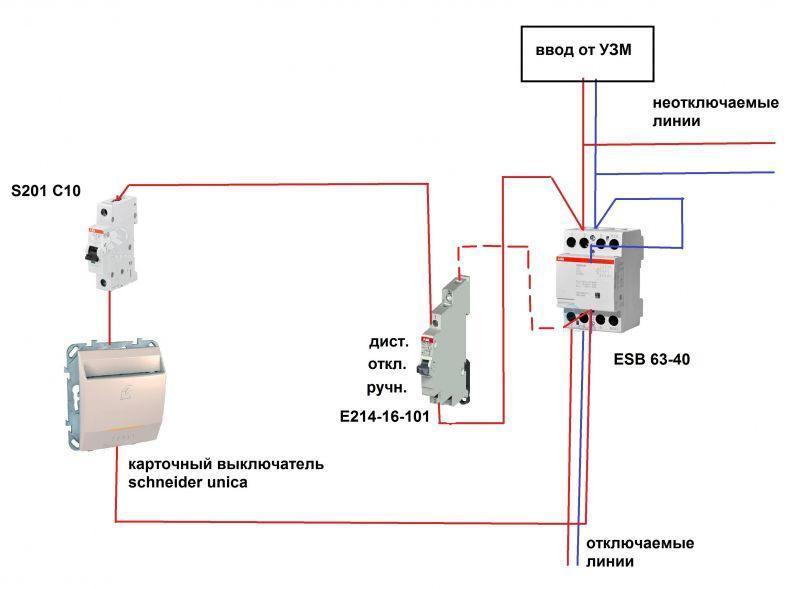

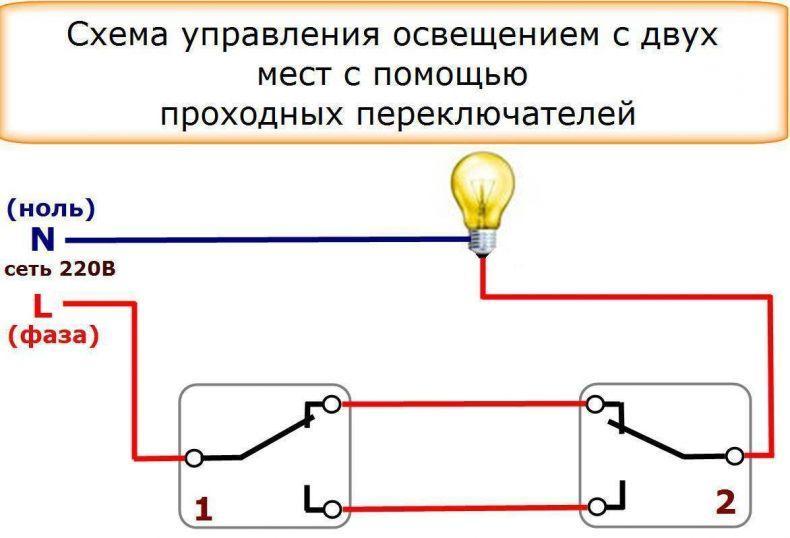

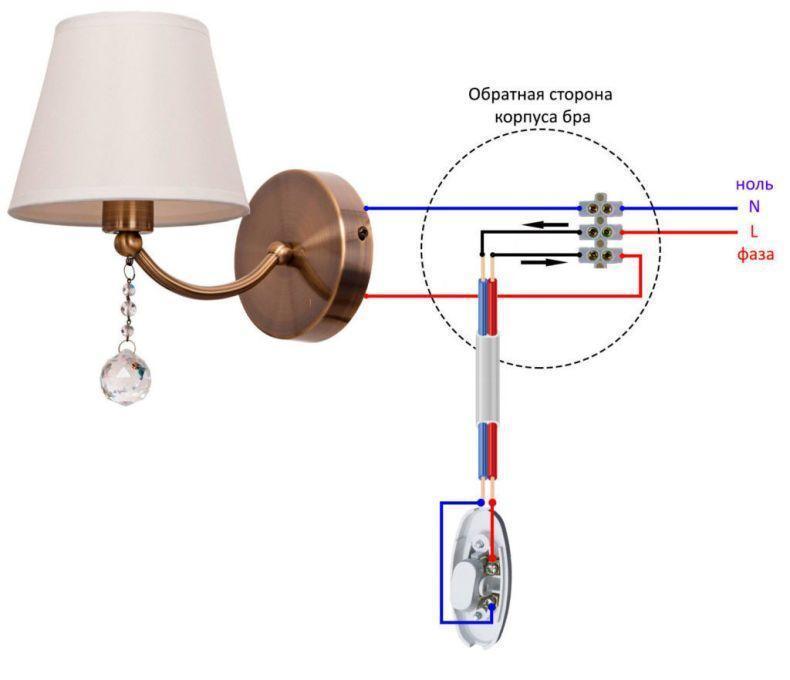

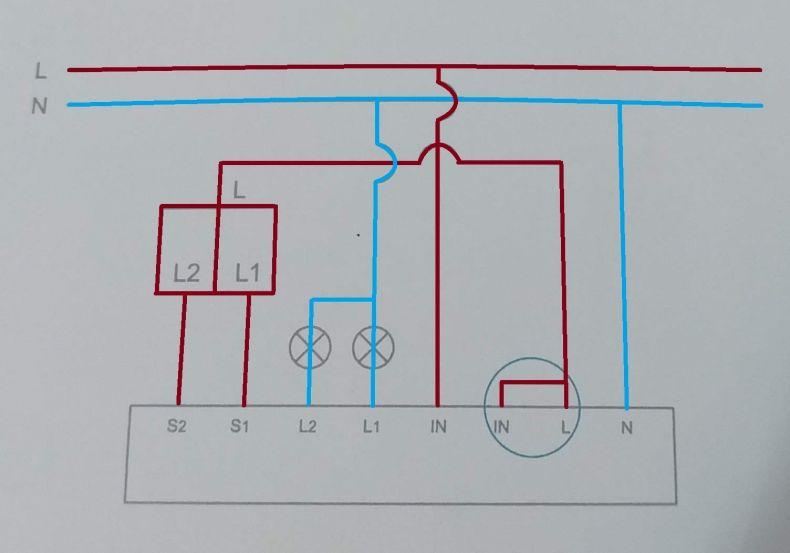

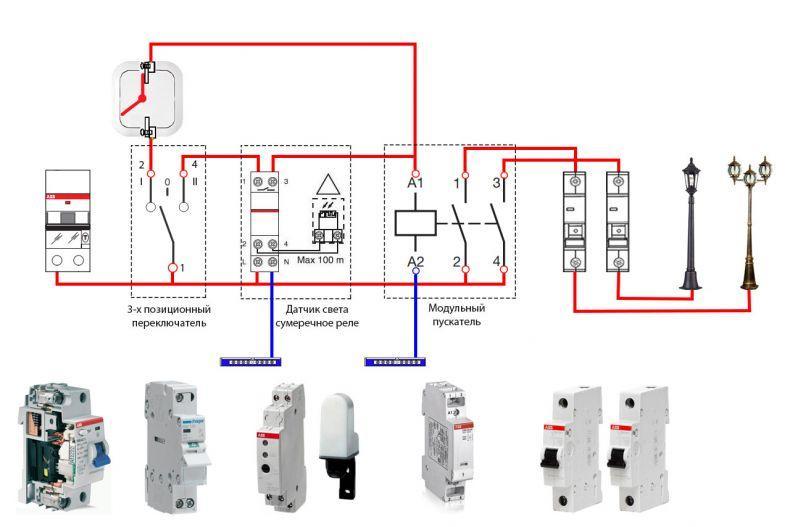

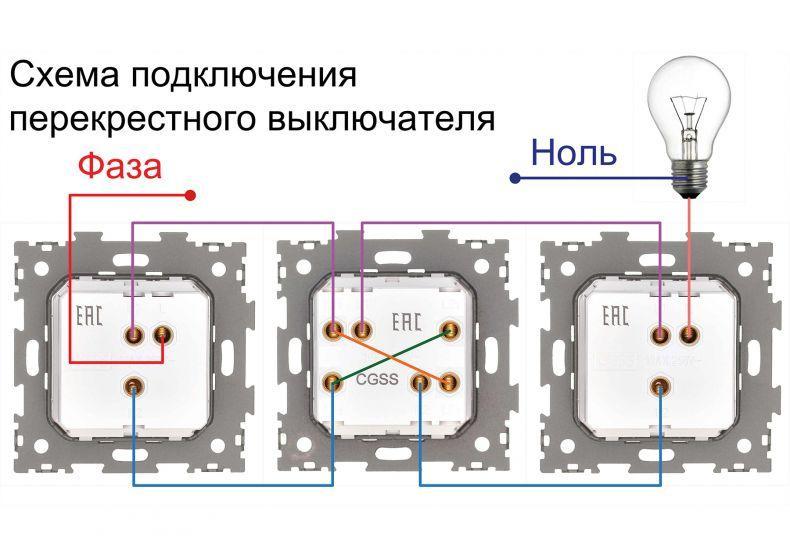

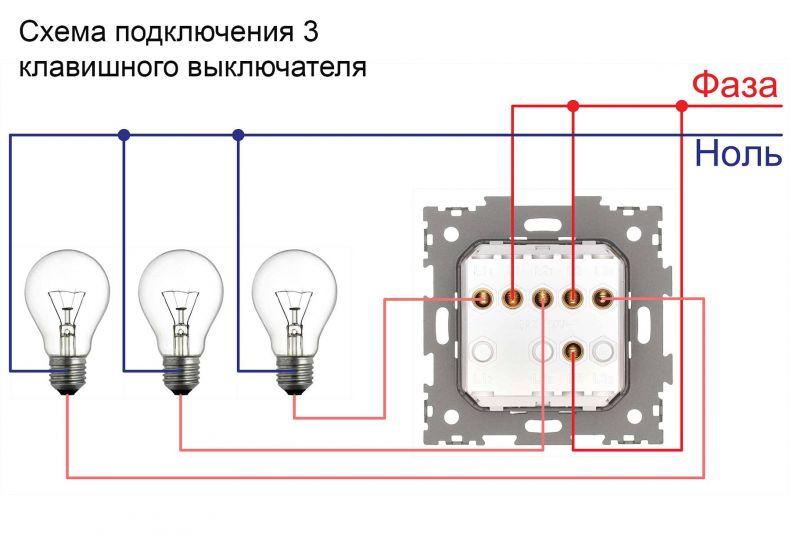

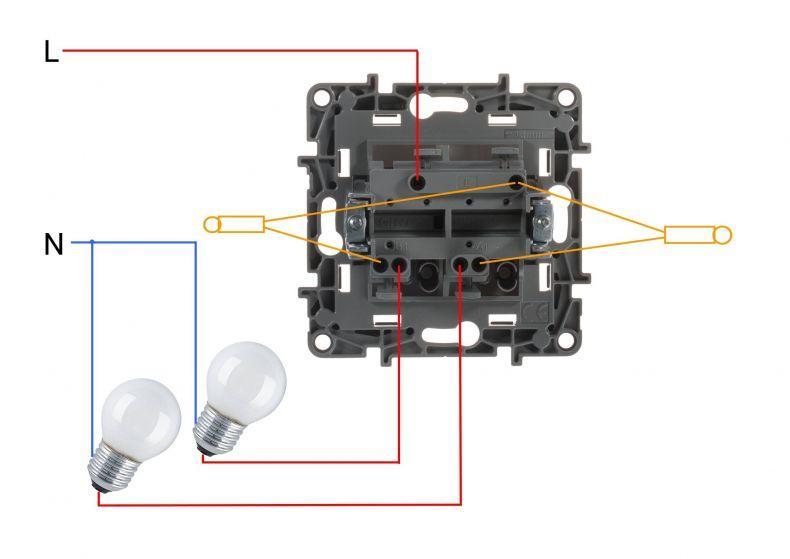

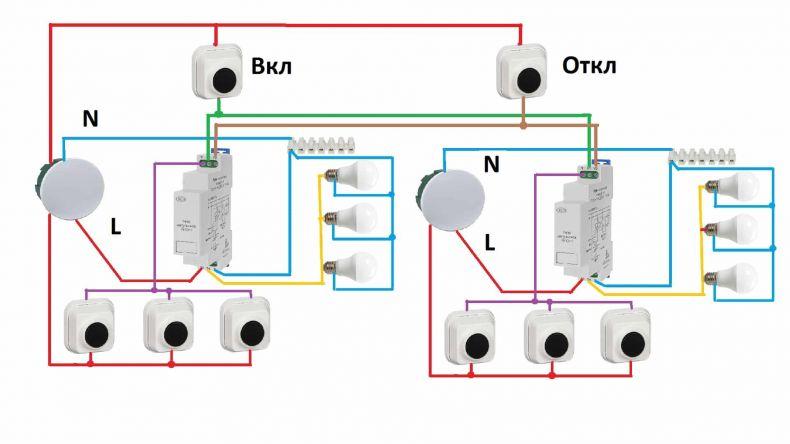

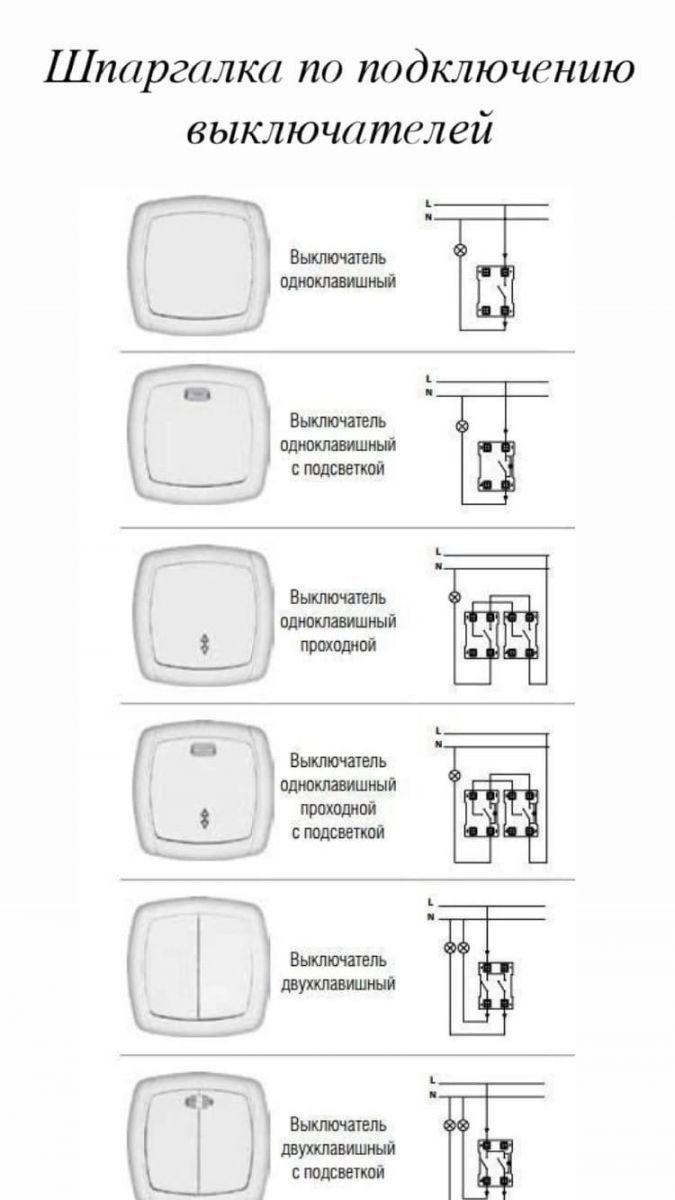

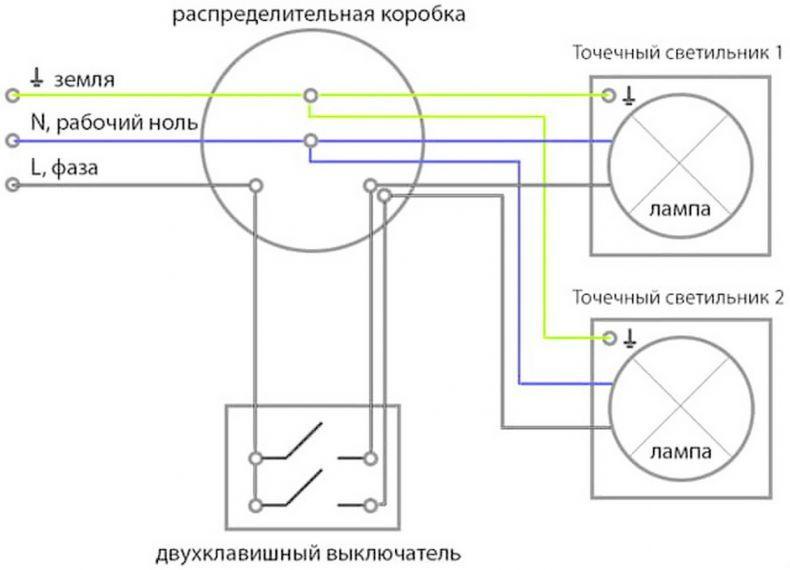

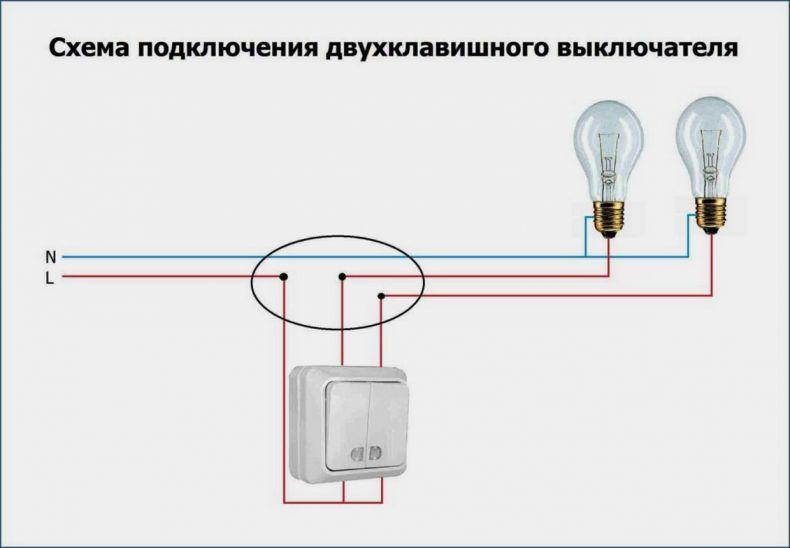

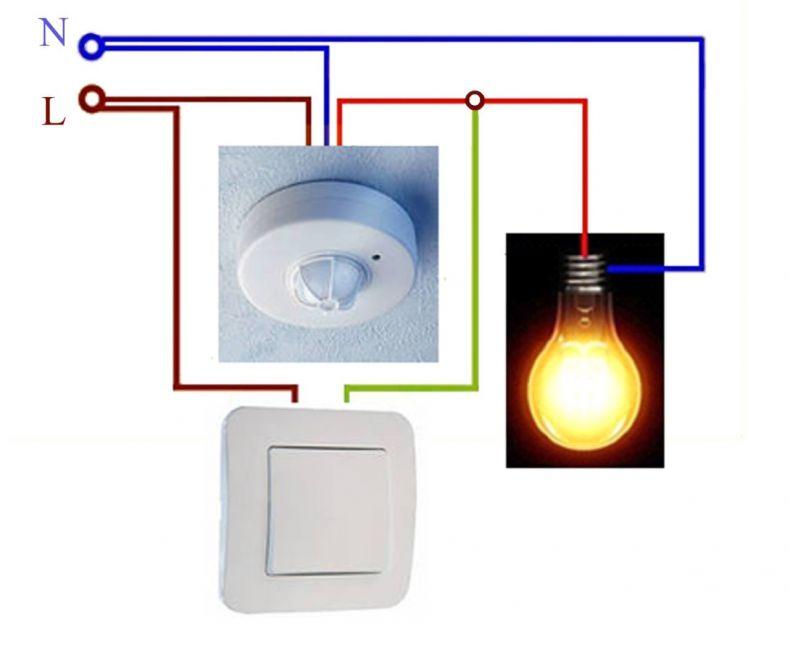

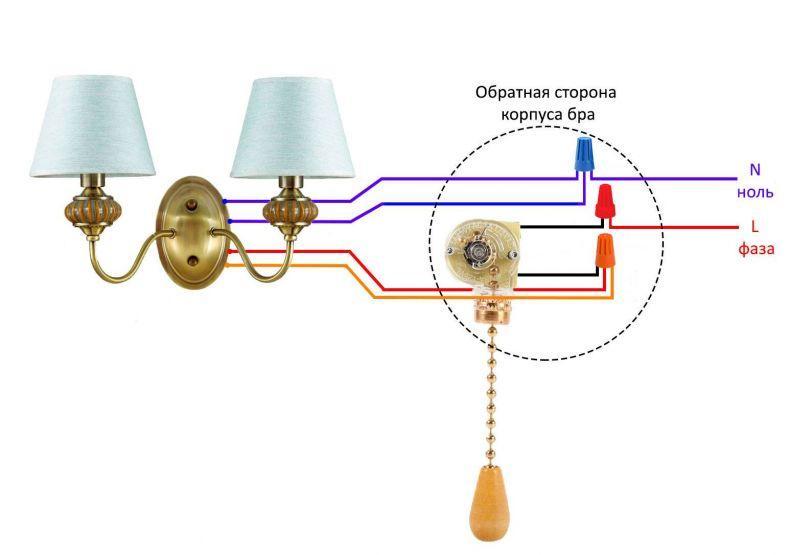

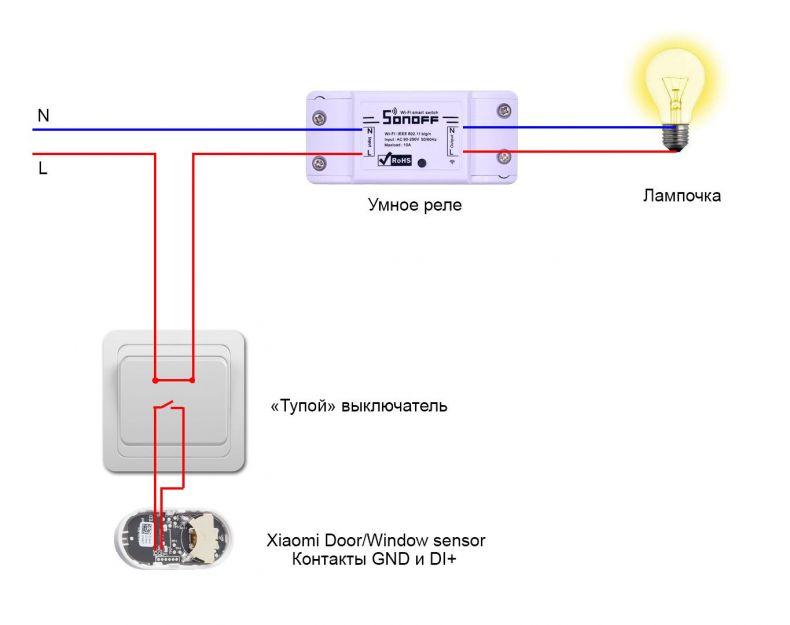

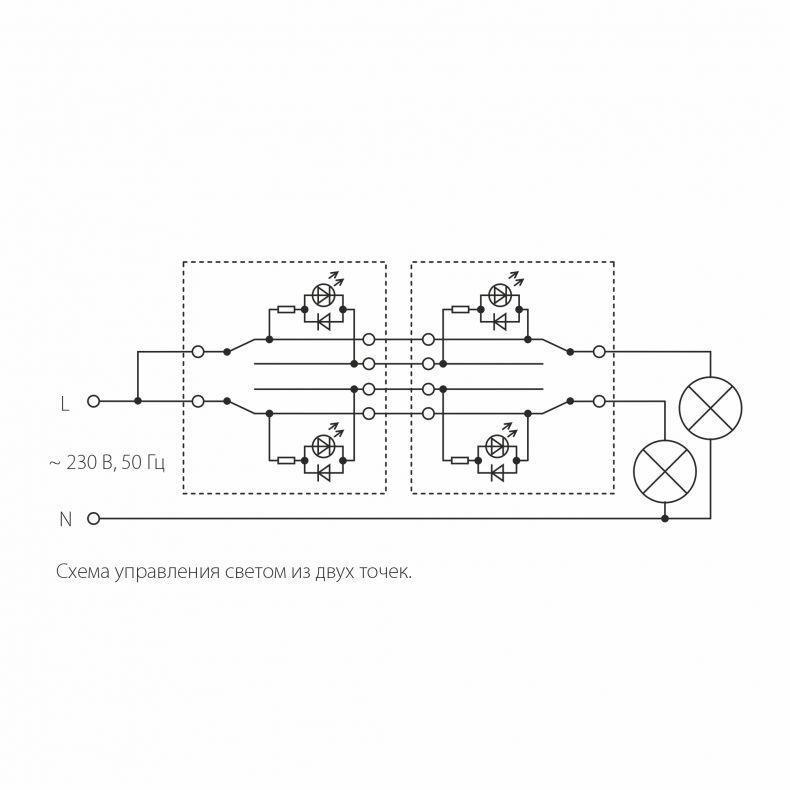

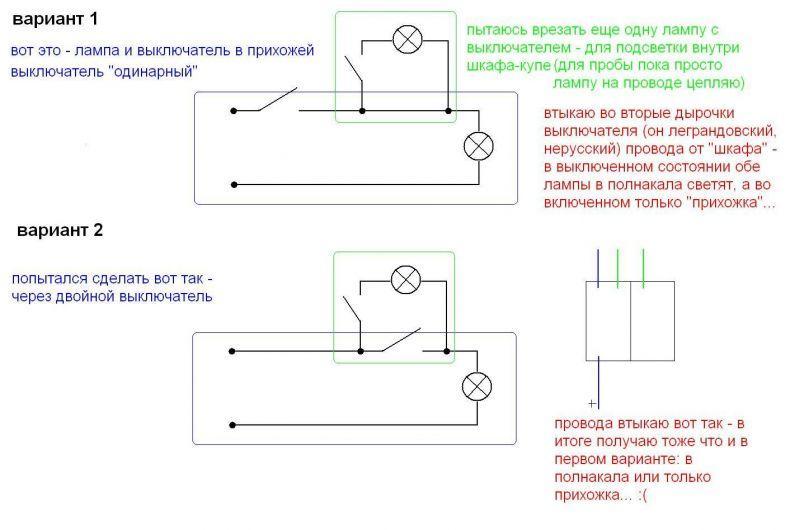

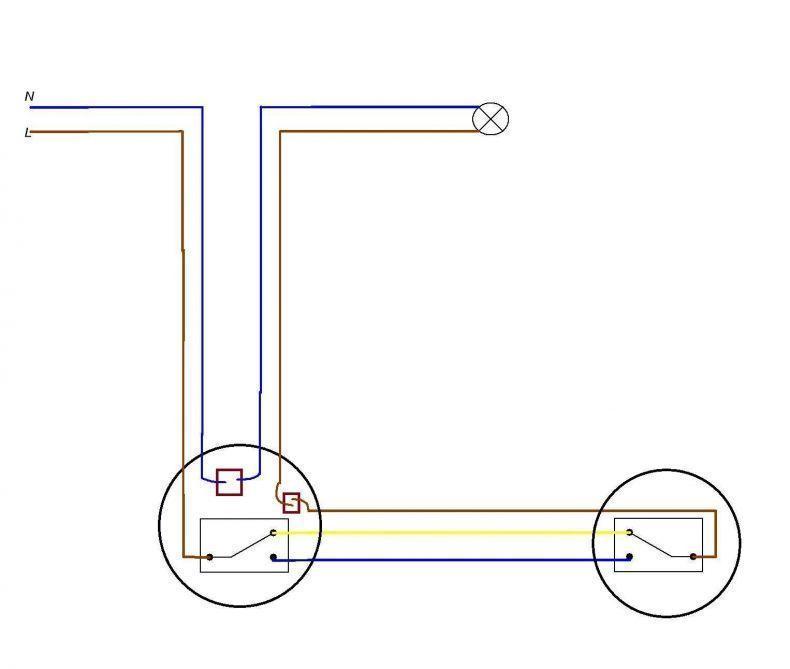

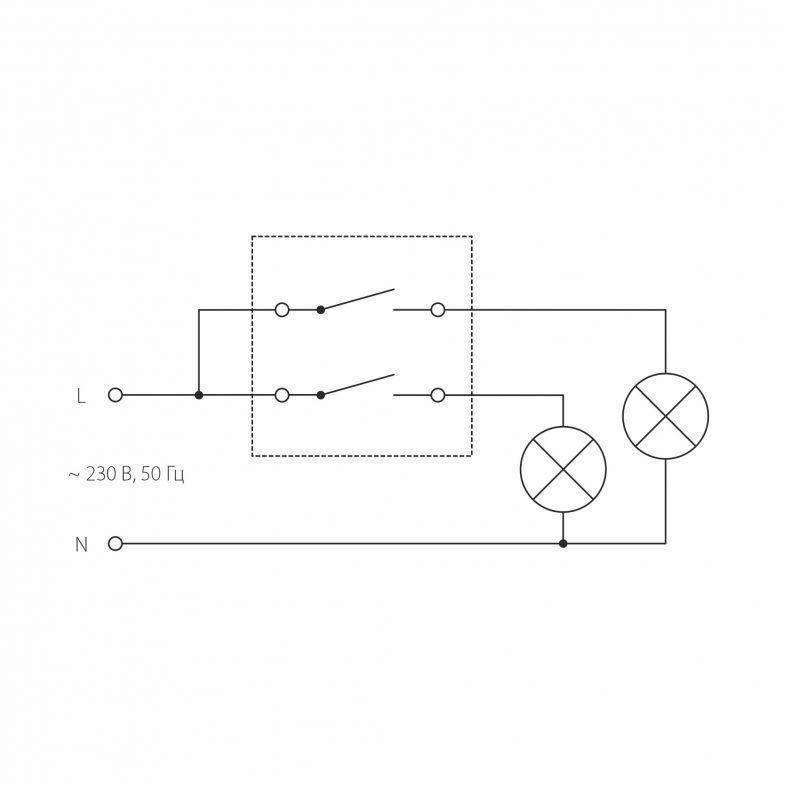

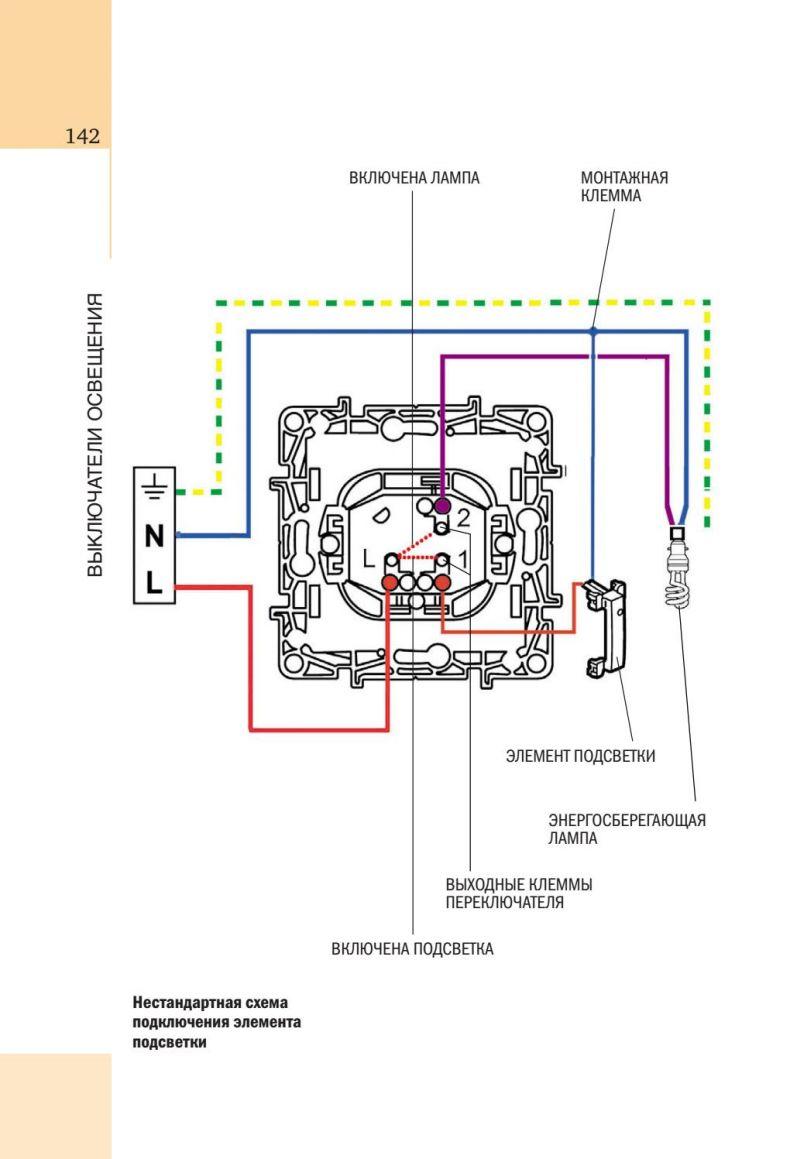

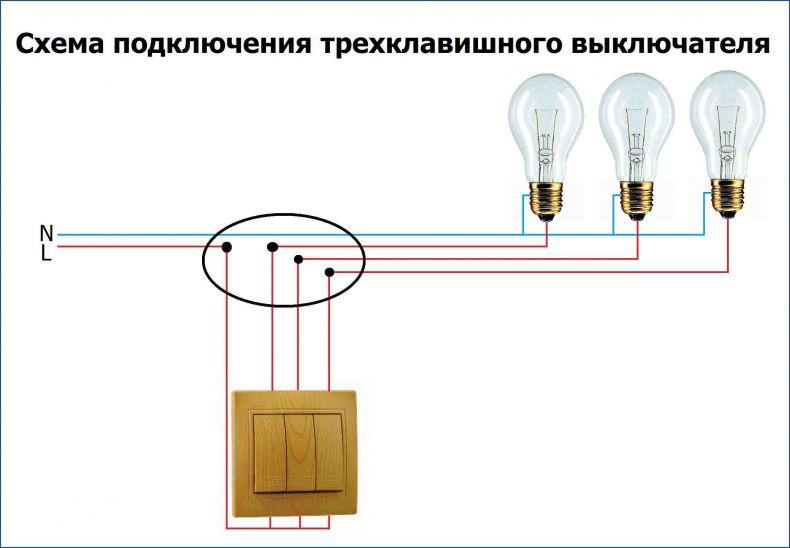

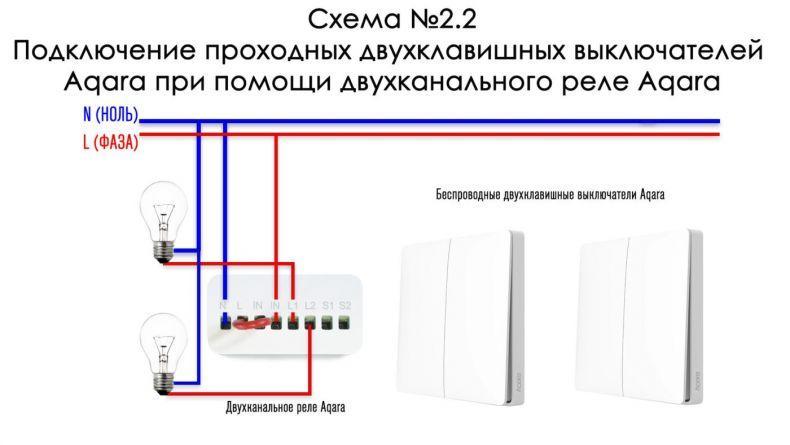

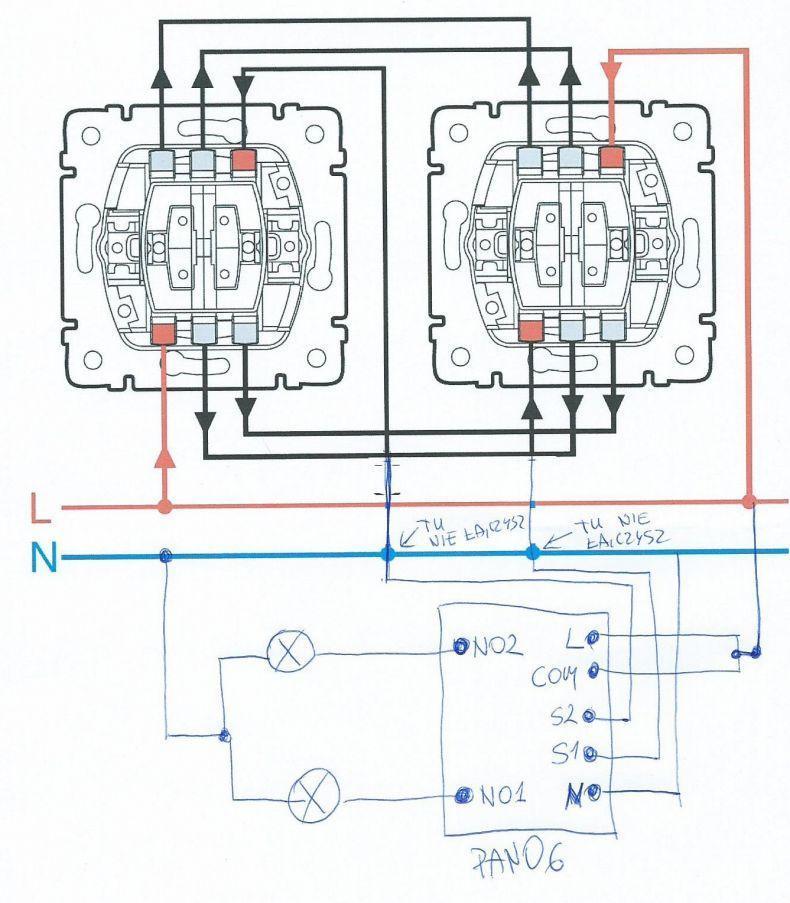

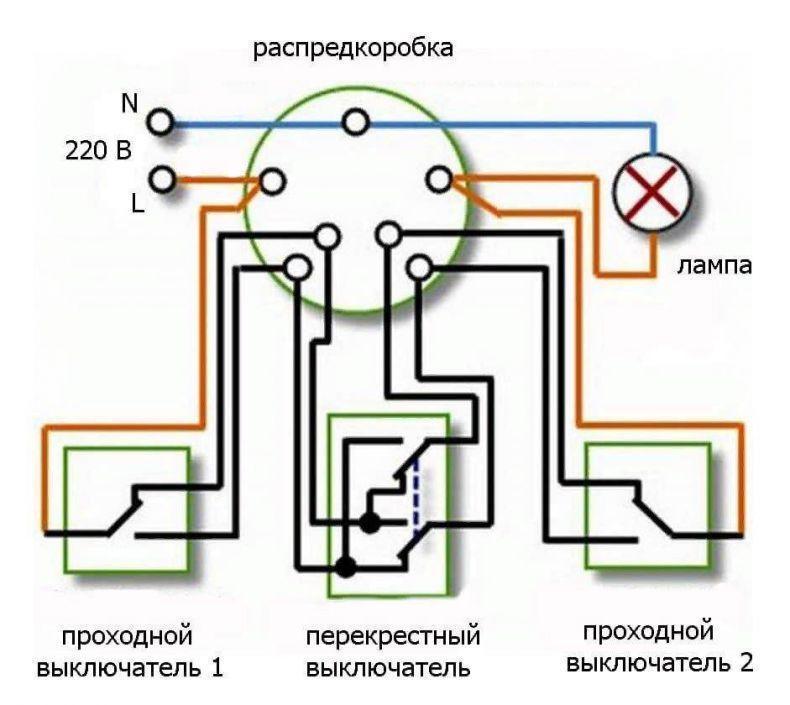

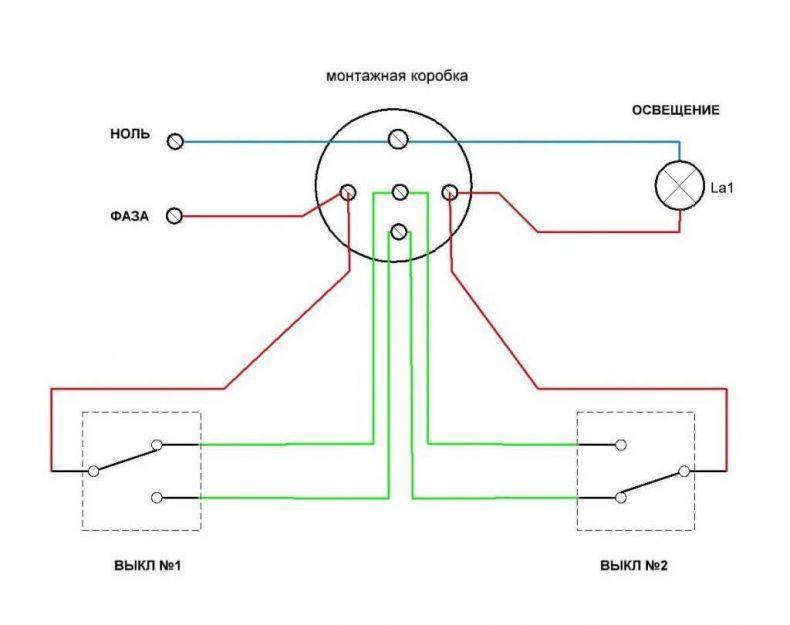

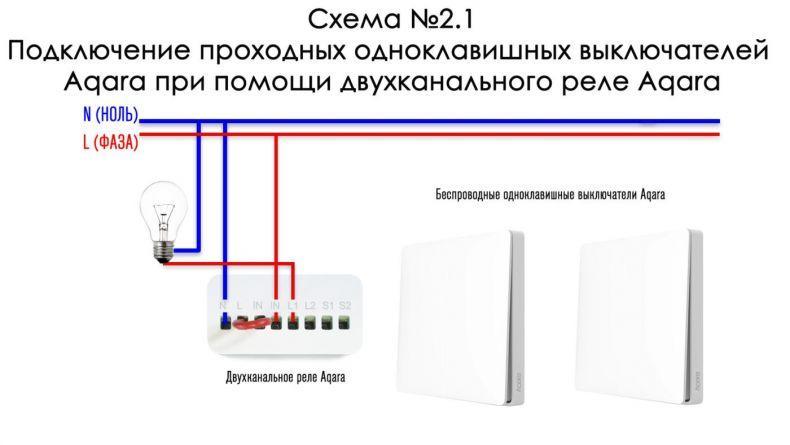

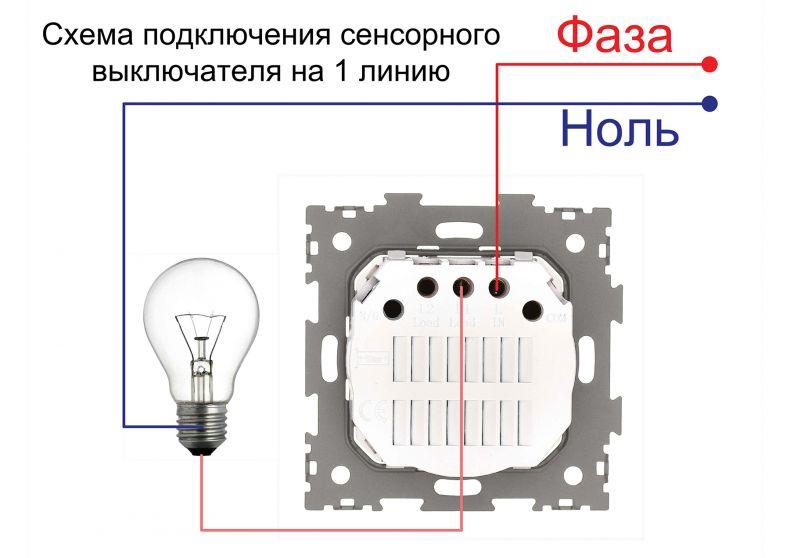

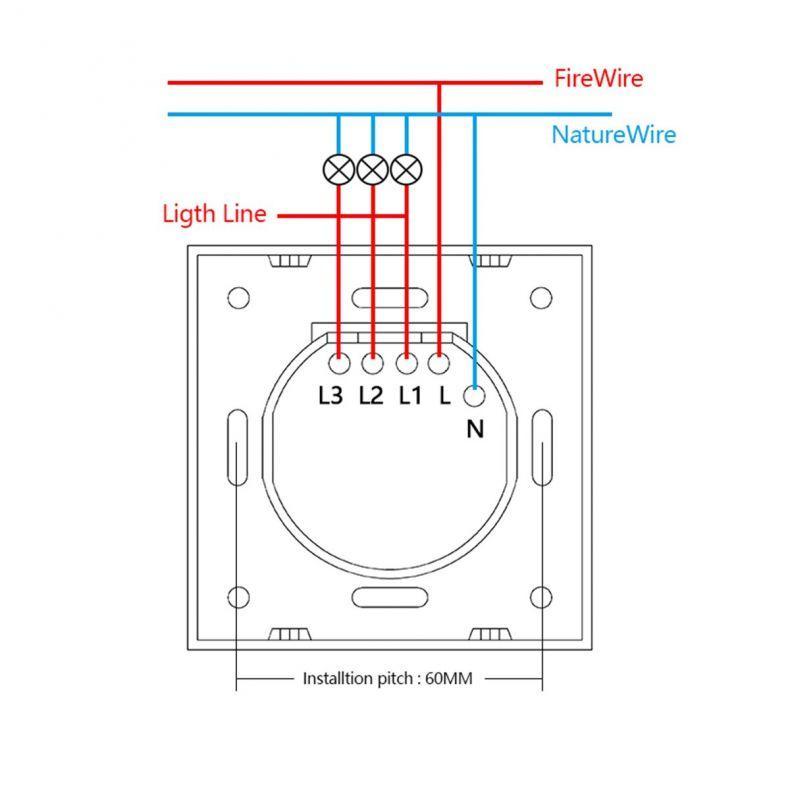

Фото схемы подключения выключателя
