Установка выключателя своими руками. Пошаговая инструкция для чайников по монтажу выключателей с одной и двумя клавишами

Автор: Инженерная компания "КАПРО"

Для того чтобы установить розетку, коммуникатор, разветвить проводку в доме и выполнить другие монтажные работы обращаются к услугам электрика.

Однако при наличии подробной инструкции, все это можно сделать своими руками. Если требуется установить электро выключатель, стоит воспользоваться инструкциями, которые содержатся в статье.

Содержание

Разновидности

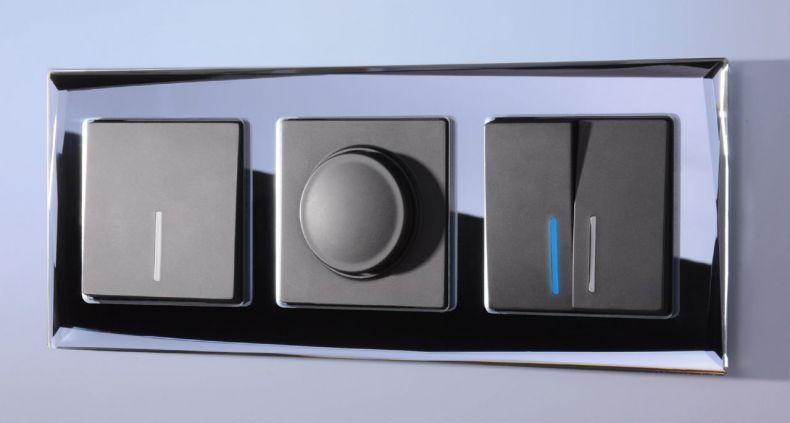

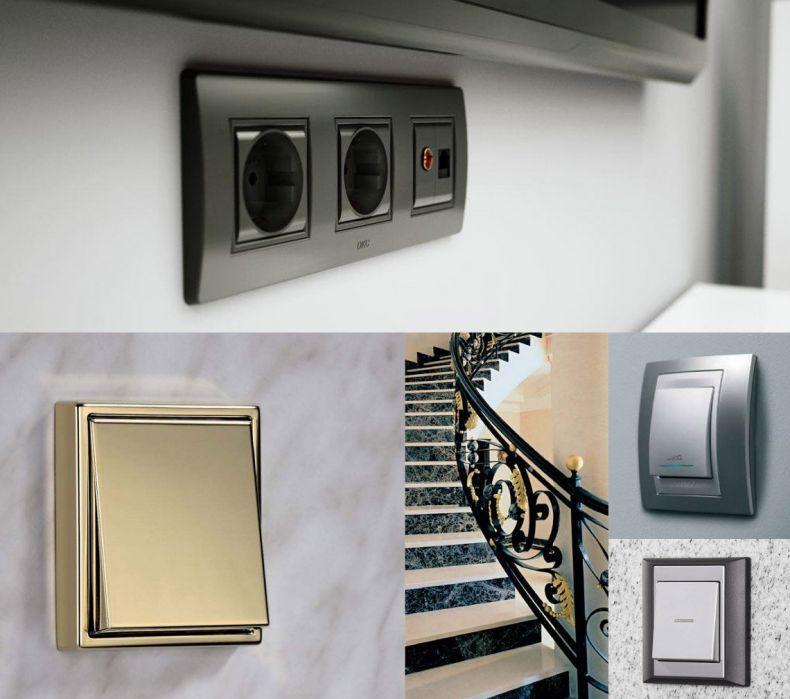

В продаже встречается много разновидностей выключателей. Все они участвуют в управлении осветительных приборов в жилище:

Трех клавишные;
Двух клавишные;
Одно клавишные;
Дистанционные;
Сенсорные.

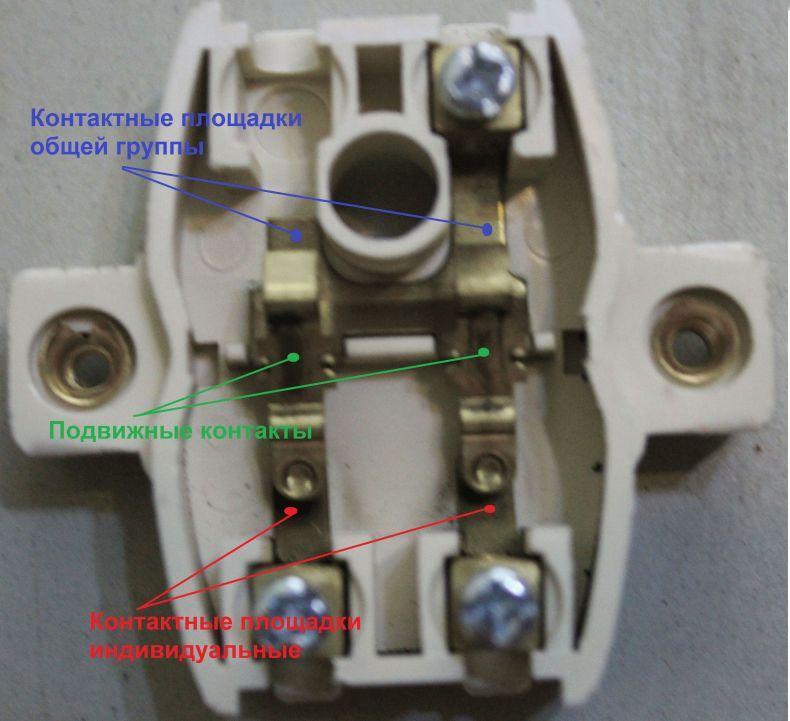

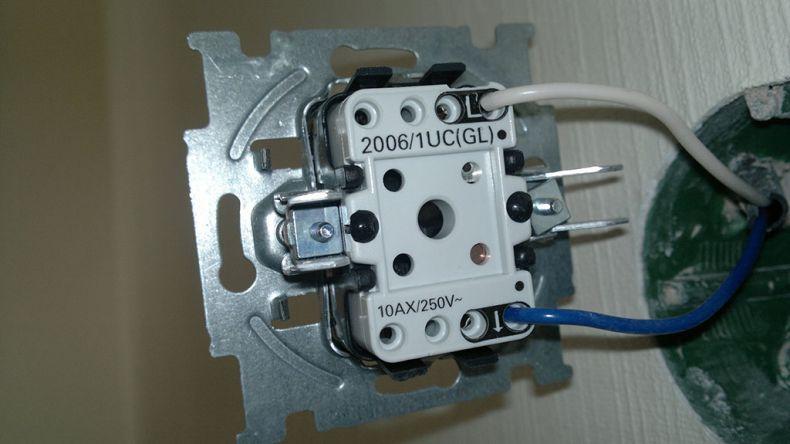

Среди всех перечисленных вариантов несложным в эксплуатации будет одно клавишный выключатель. Механизм устройства тоже предельно прост: внутрь монтируется скоба из металла, которая участвует в управлении выключающей детали. По обе стороны располагаются зажимы, надежно удерживающие все элементы конструкции в коробе с проводками.

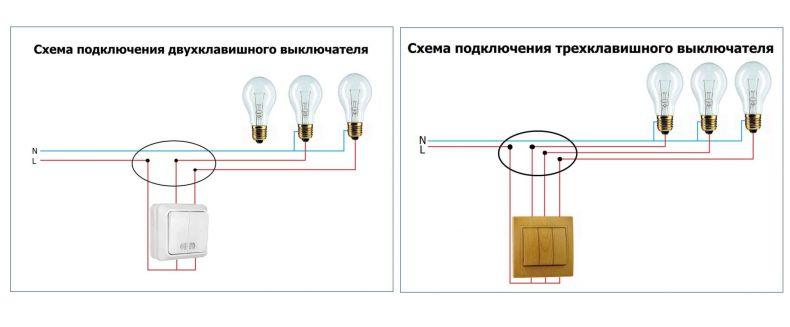

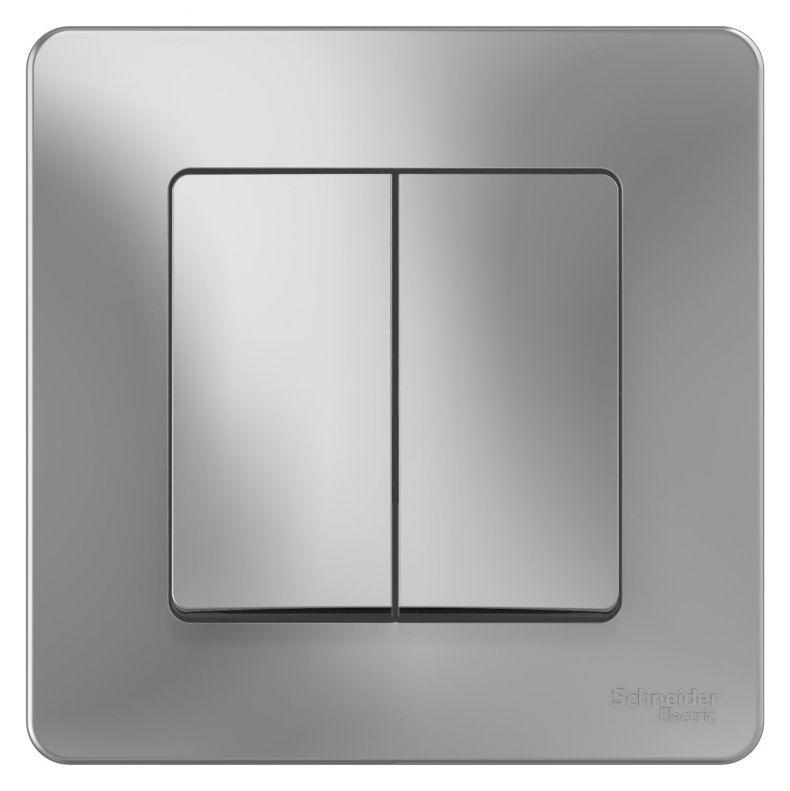

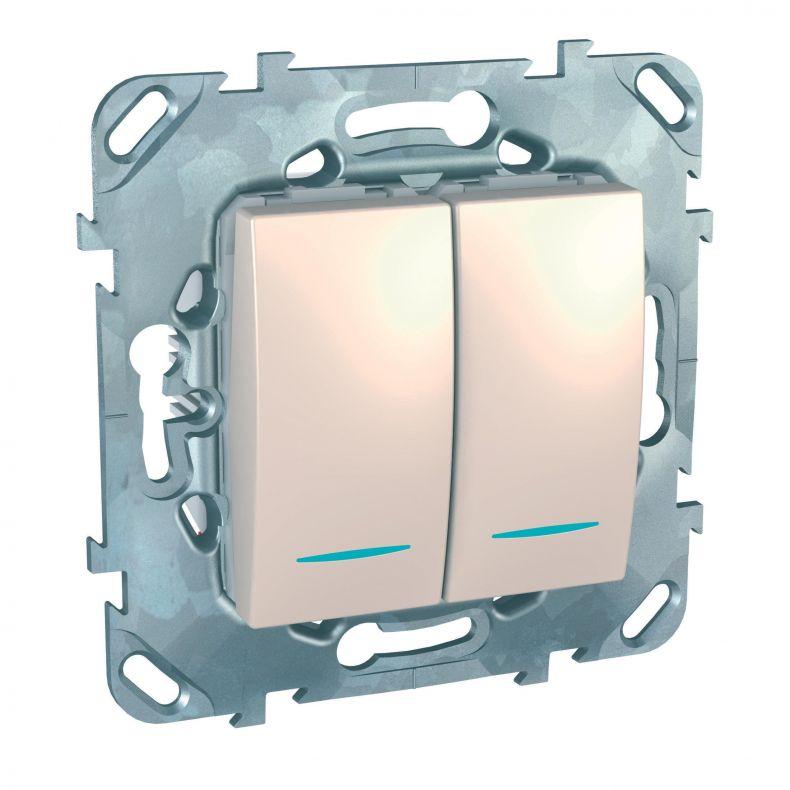

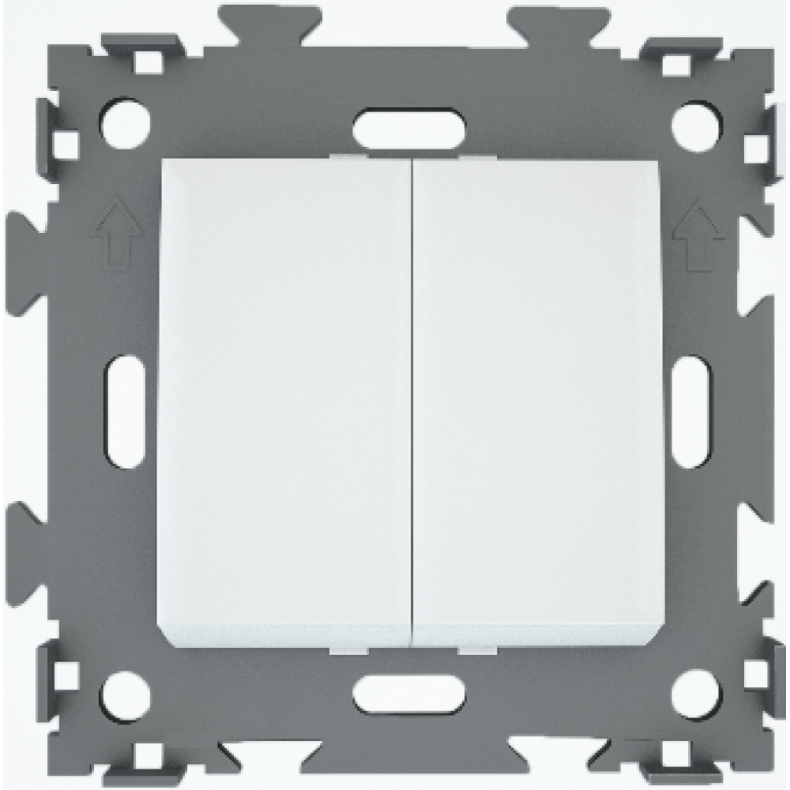

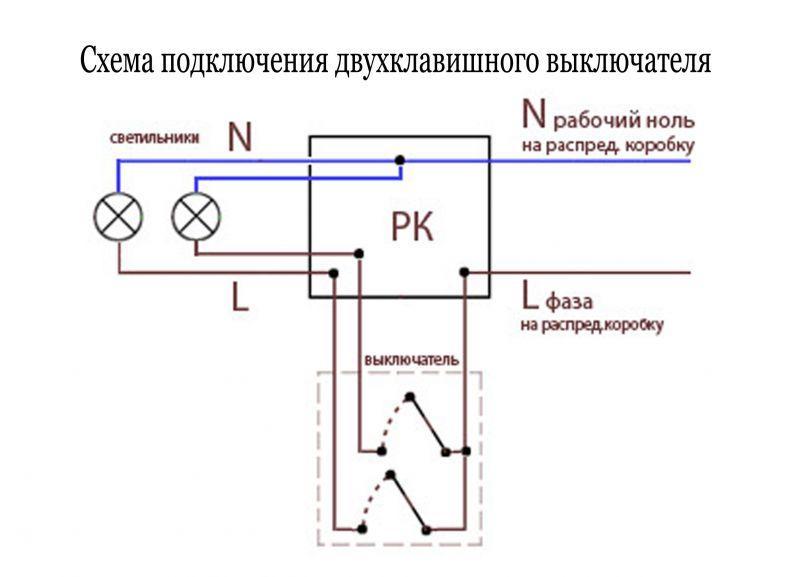

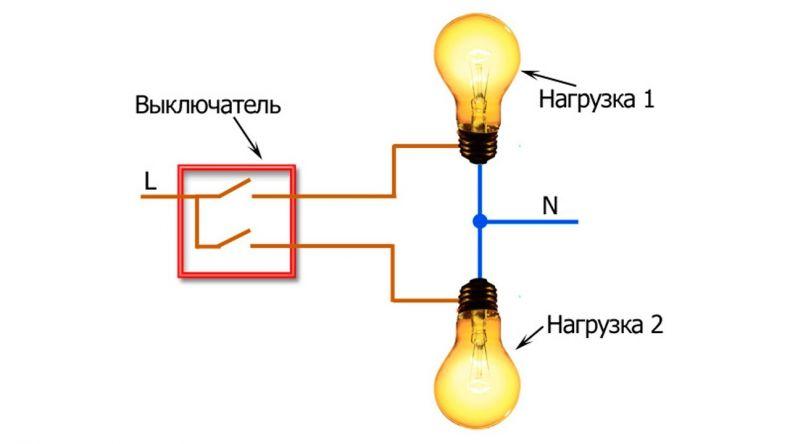

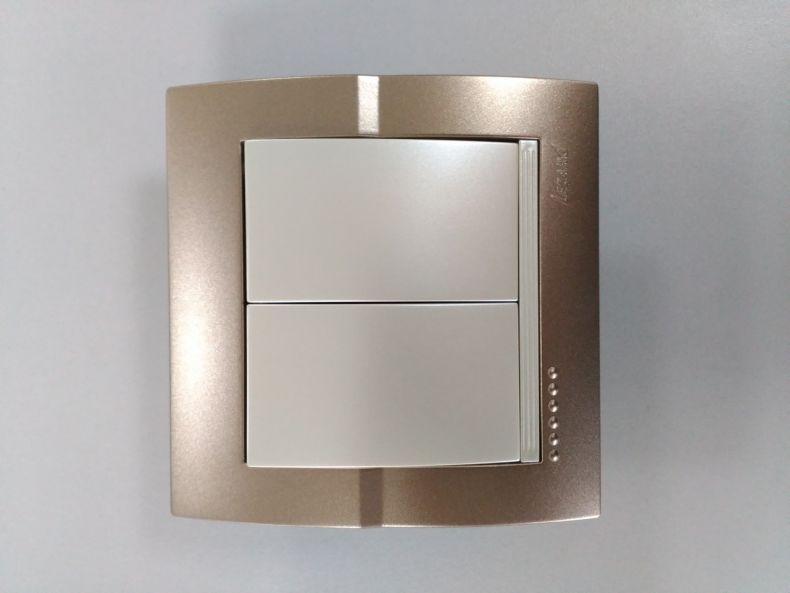

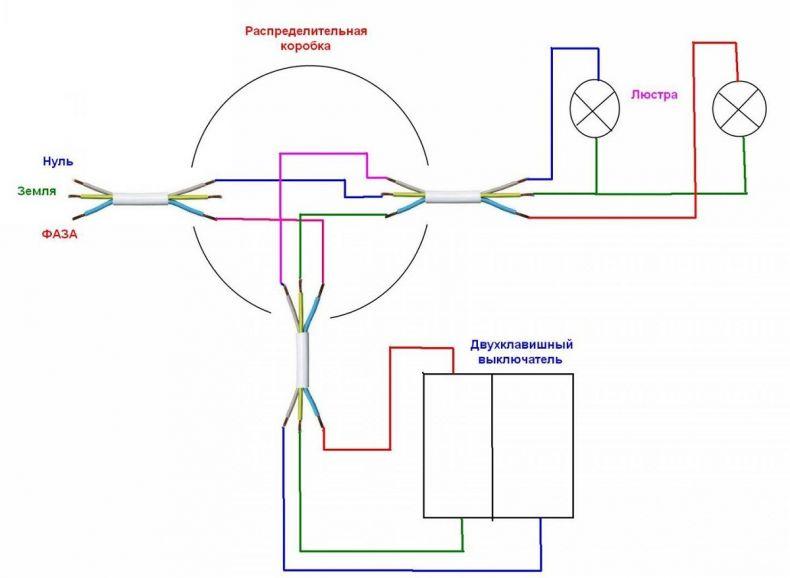

Двух клавишный – состоит из двух одно клавишных выключателей, объединенных в одну коробку. Отличительной характеристикой является множество проводов поделенных на группы.

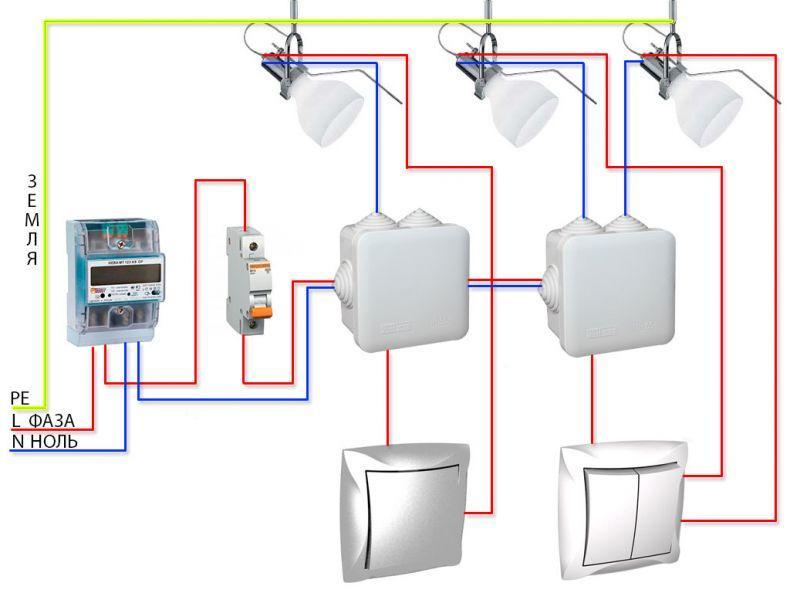

Можно подключить любой осветительный прибор с некоторым количеством ламп в разных комнатах. Похожим механизмом оснащены трех клавишные устройства.

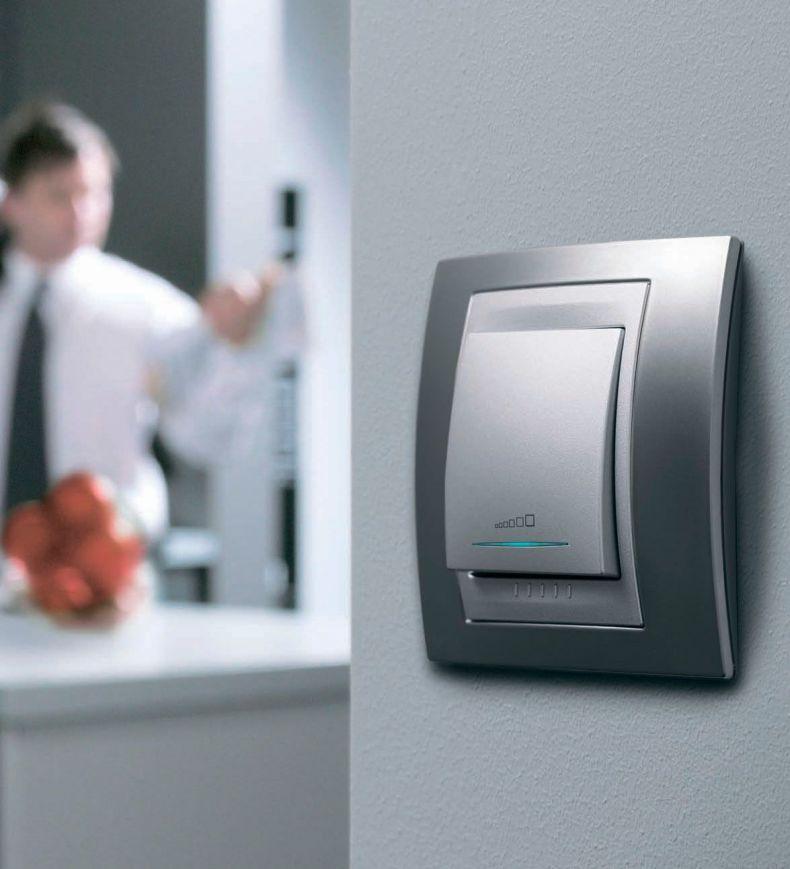

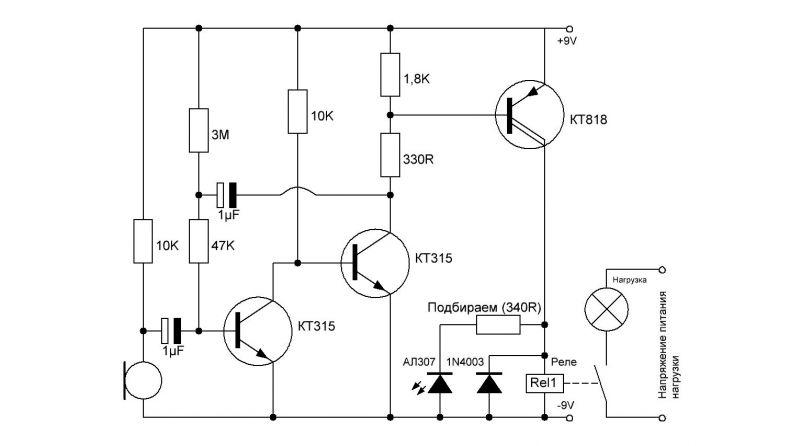

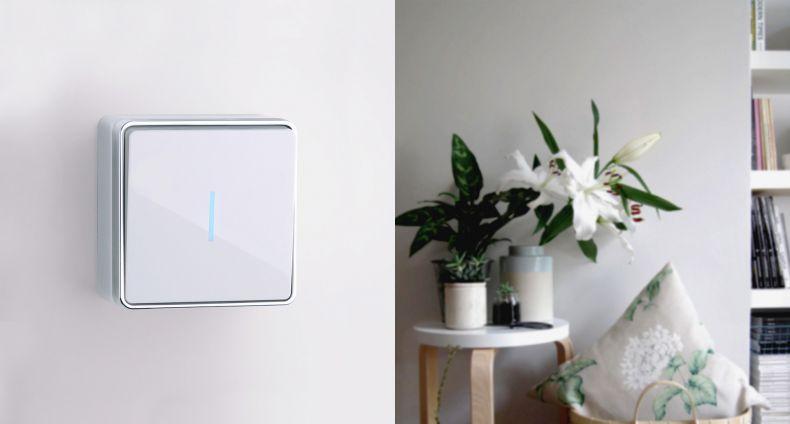

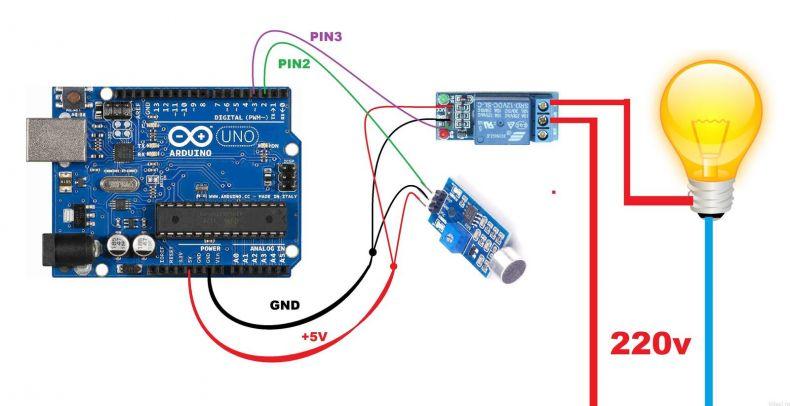

Сенсорная модель функционирует за счет электрической схемы, вмонтированной в короб. Довольно часто устройство оснащается подсветкой либо деталью для регулировки выключения.

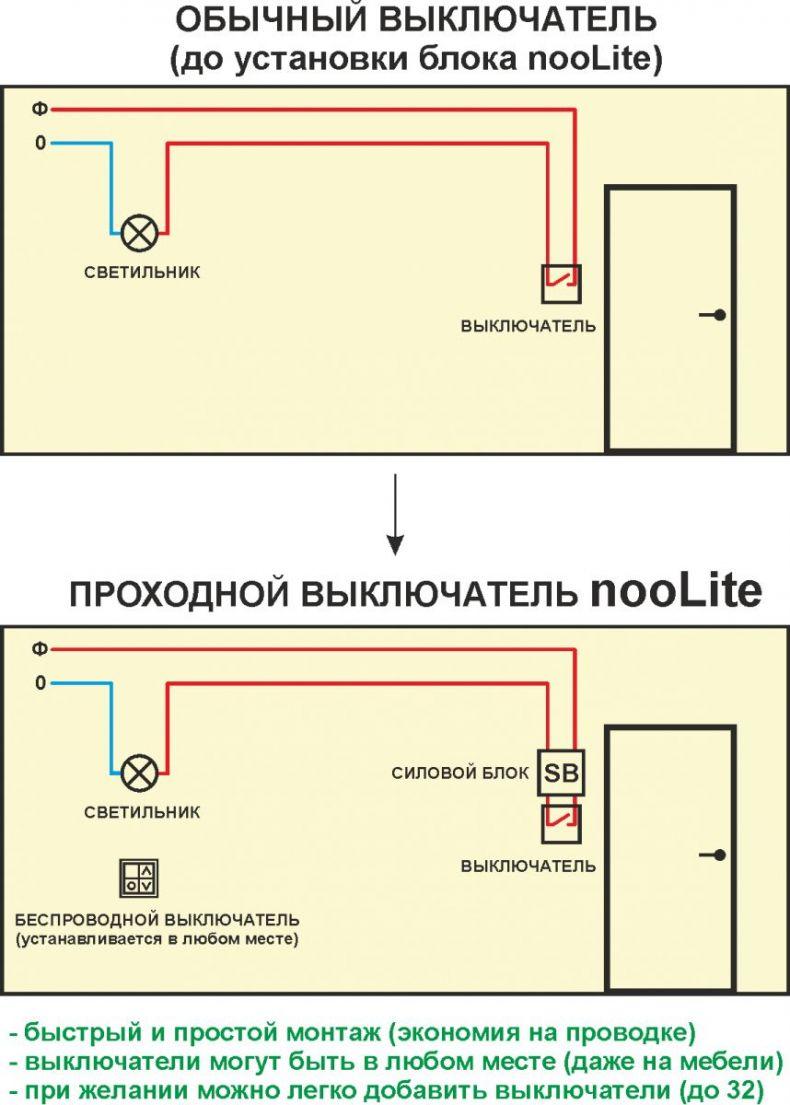

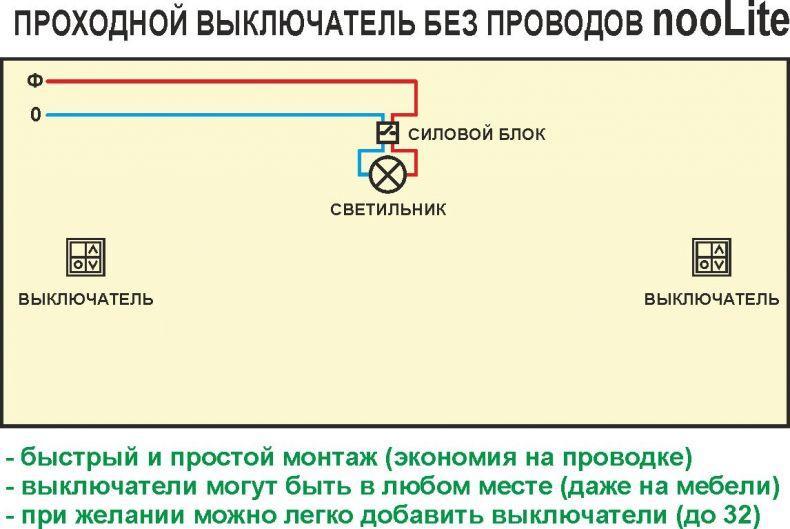

С дистанционным механизмом. Этот выключатель идеально подходит для управления осветительными приборами жилища с большой площадью. Его механизм состоит из блока управления и выключателя с датчиком приема.

Пользователю доступно включение и выключение света напрямую от блока или применяя для этого действия пульт. Часто такой переключатель наблюдается в спектре «умный дом».

Инструмент для монтажа

Чтобы установить выключатель, необходимо заранее подготовить все необходимые инструменты, так ничто не будет отвлекать от работы. Это:

Нож.
Шуруповерт или отвертка.
Изолента или термоусадочная трубка.
Перфоратор или ударная дрель.
Пассатижи.
Зажимы либо скрутка с последующей опрессовкой.

Обычно, этих инструментов бывает вполне достаточно, чтобы качественно выполнить установочные работы.

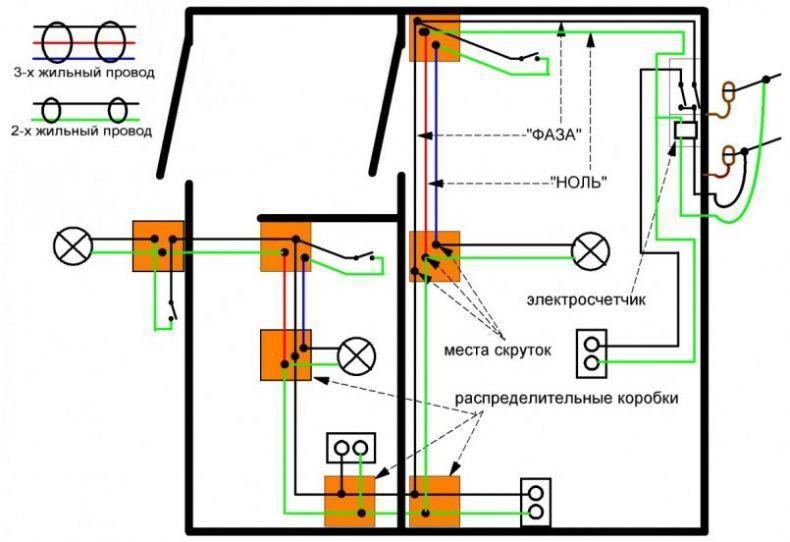

Место установки выключателей

Место установки выключателя должно быть удобным для использования. Выбрать его можно самостоятельно. Между тем с недавнего времени действуют отраслевые требования, устанавливающие правила, где монтировать выключатели и как это делать.

Такая потребность связана с нестандартной прокладкой электропроводки, зависящей от расположения комнат и конструкционной постройки здания в целом. Сложности при установке выключателей возникают в большей степени с прокладкой электрических линий.

Изначально, проводка может быть не правильно спроектирована и проложена так, что в итоге её приходится переделывать. На решение этой задачи требуется много времени, плюс ко всему, этот процесс сильно бьет по бюджету.

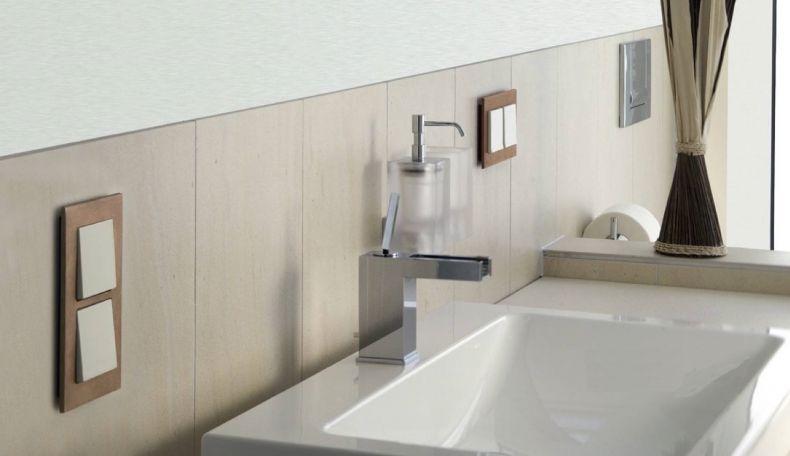

Как правило, выключатели располагают на одном уровне, положение клавиш у всех устройств переводят в режим «включить». В последнее время для установки выбирают высоту соответствующую расположению дверных ручек.
Такое решение позволяет удобно пользоваться выключателем инвалидам, пожилым людям и маленьким детям. Пользоваться выключателем, первое время, будет непривычно, но спустя время управление светом станет автоматическим действием.

В жилых помещениях установку производят внутри, а в промышленных и технических постройках — снаружи. В прихожих, залах, возле крыльца и в дачных домиках монтируют проходные устройства.

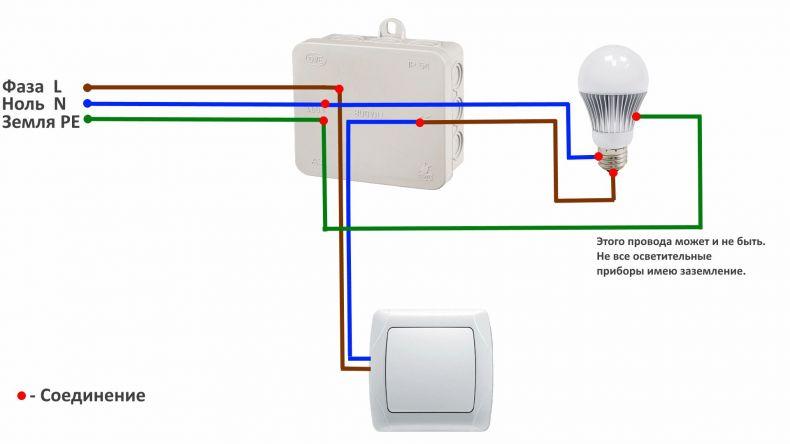

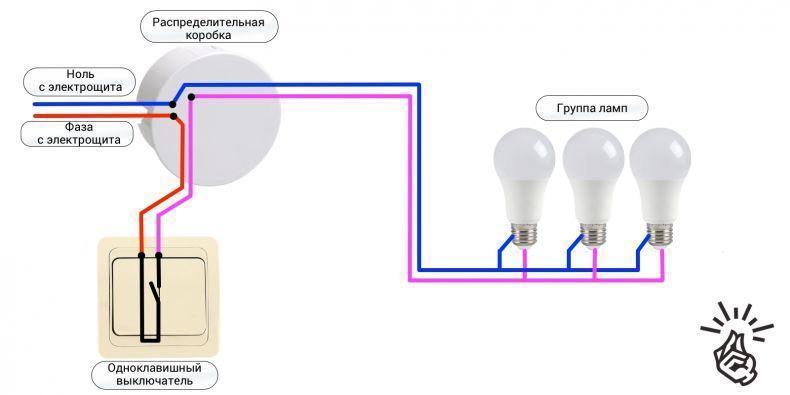

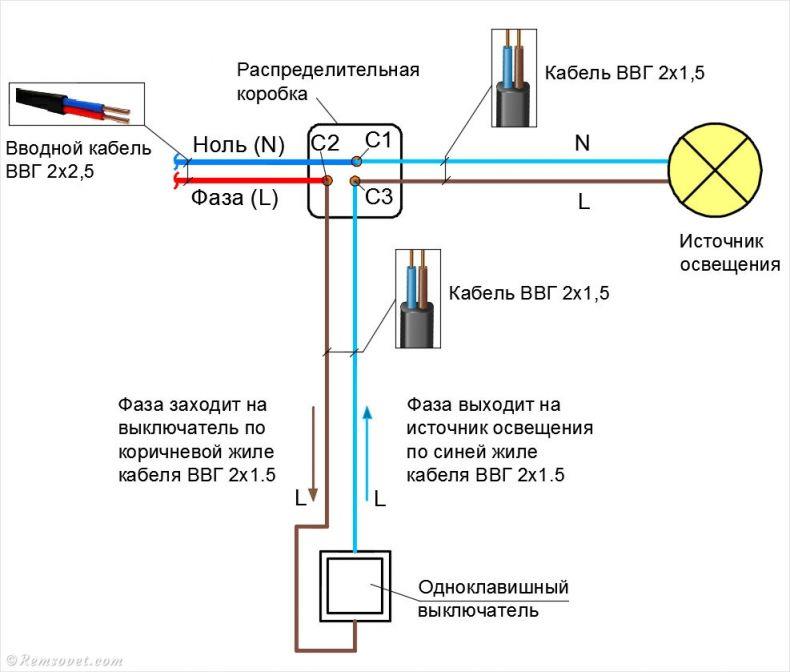

Как подключить одно клавишный

Прежде всего, нужно подготовить все необходимые приспособления к которым планируется подключение. Установить одно кнопочный вид выключателя элементарно просто, никаких специальных навыков для этого не требуется.

Главное здесь, точно следовать инструкции:

Соблюдая последовательность, необходимо подсоединить переключатель и осветительный прибор.
Далее в такой последовательности: фаза питания – к коммутатору, ноль лампы к нулю фазе, фаза лампы к нулю выключателя.

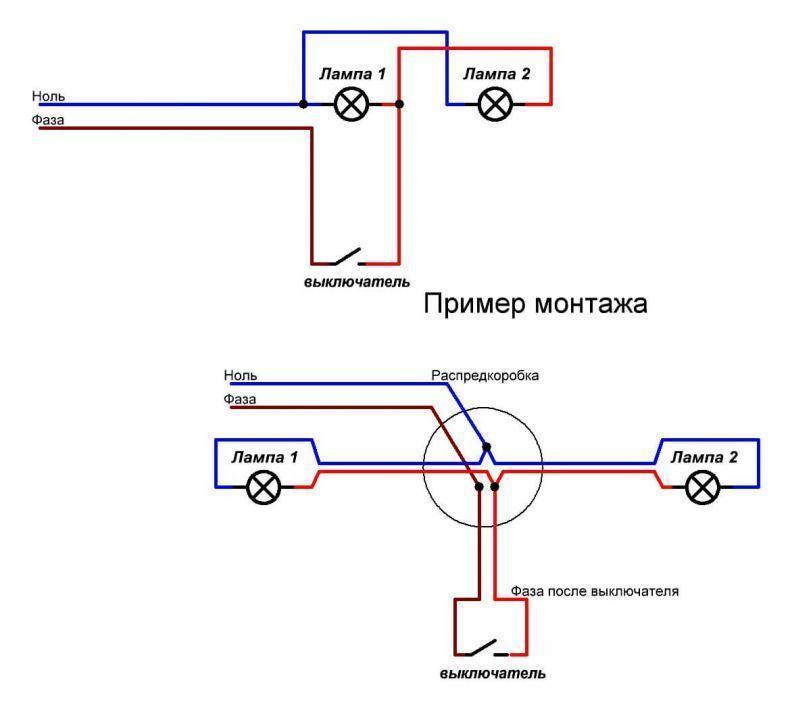

Сложное подключение предусмотрено для большего количества ламп. Работа осуществляется по такому принципу: при переводе клавиш «вверх» к лампочке поступает электричество. Сделав переключатель в «вниз» действие электрического тока останавливается.

Внимание! Фазный провод сети, следует включать исключительно через контакты прибора, иначе лампочка будет постоянно под напряжением, а это не безопасно. Зачастую начинающие мастера монтируют соединение разрыва на нулевой провод, и именно это становится причиной замыкания и возможного возгорания.

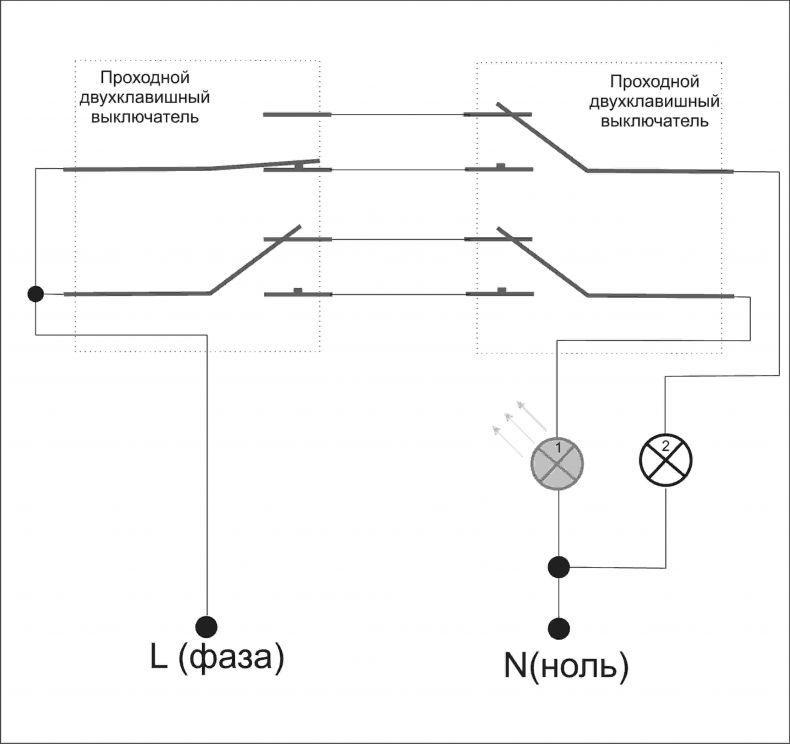

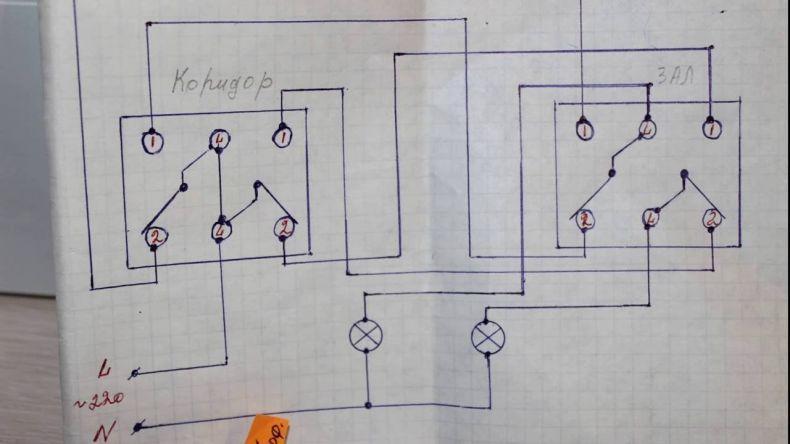

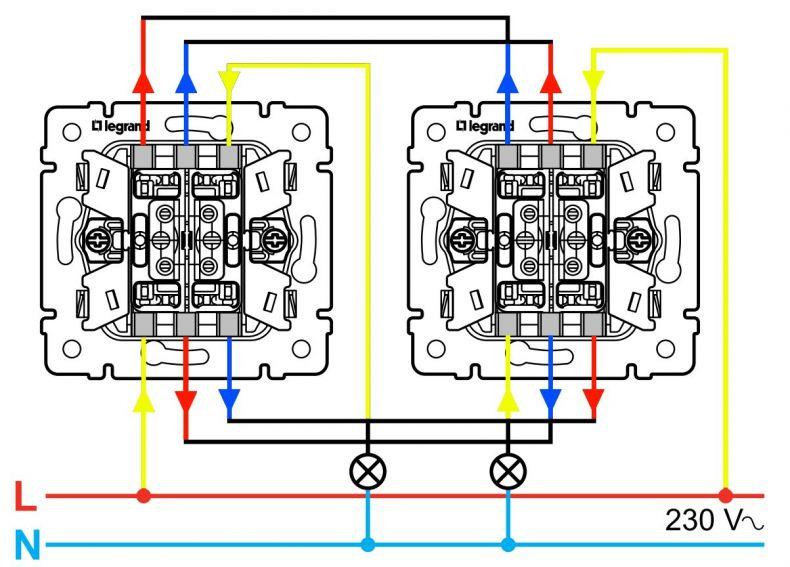

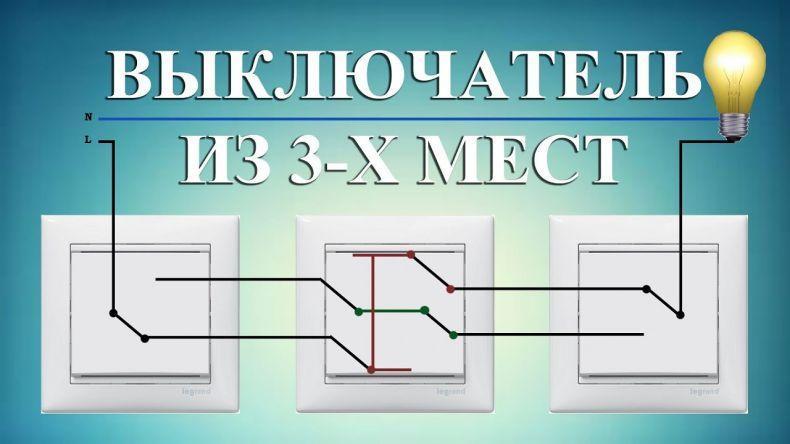

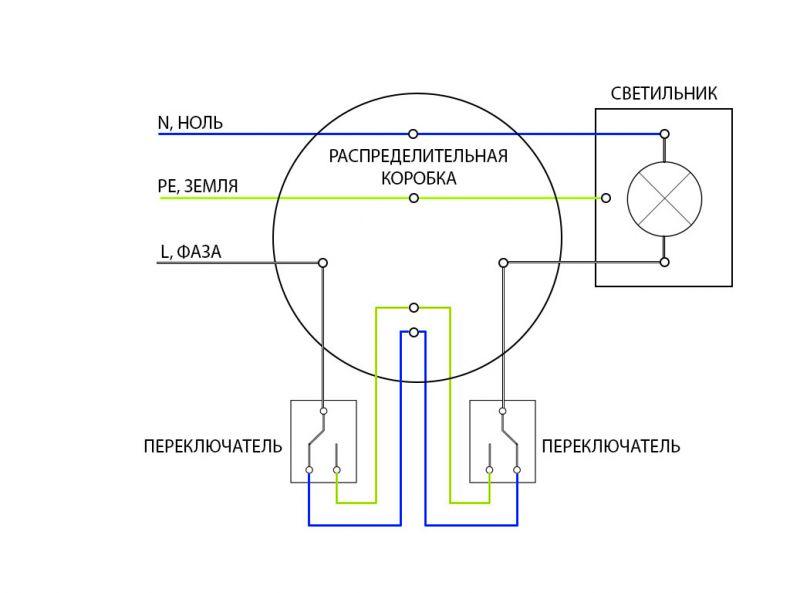

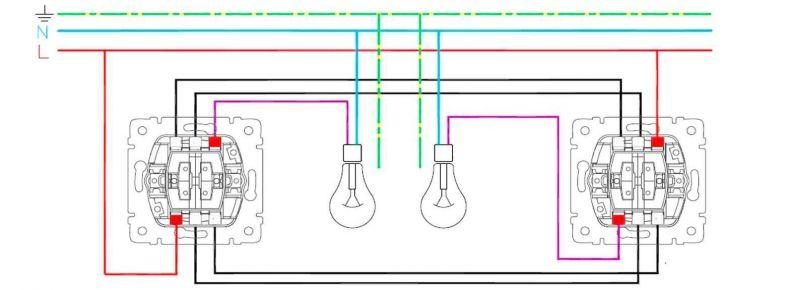

Установка проходного

Инструкция:

Первое, что нужно сделать, это завести нулевой провод фазы в распределительную коробку и подключить его к нулю лампы.
Фазный кабель, следует соединить с контактом одного из устройства.
После чего контакты переключателя, нужно подсоединить к выводам другого.
Далее фаза с первого перемещается на второй. Весь механизм помещается в корпус и закрывается.

Важный момент! Чтобы контакты не искрили их нужно изолировать. Вместо изолирующей ленты специалисты рекомендую применять пайку или скрутку.

Скрытый выключатель: как установить

Монтаж переключателя подобного типа производится следующим образом:

Определяется место, производится разметка.
Выключатель разбирается.
Используя ударную дрель высверливается ямка диаметром около 2 мм.
Монтируется и крепится подрозетник.
Проделываются штробы и производится прокладка проводов.
Концы проводов выводятся в подрозетник.
Провода подсоединяются с учётом фазы и цветов изоляции.
Осуществляется проверка.
Щели заделываются раствором.
Выключатель собирается, надевается накладка, крышка и вставляются клавиши.

Прежде чем приступить к работе комнату необходимо обесточить.

Полезные советы

Соблюдая два главных правила, установка выключателя не будет представлять опасность:

Работы любого вида с электричеством проводятся только после полного обесточивания помещения.

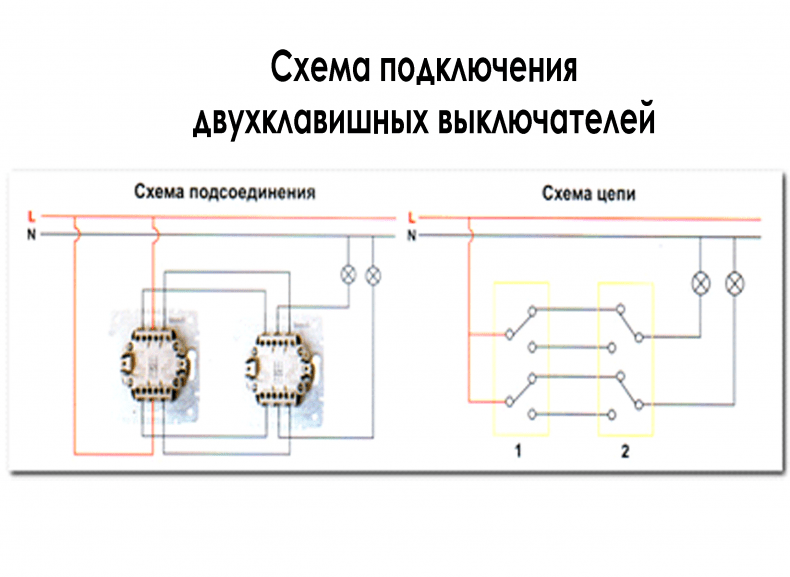

Если требуется снять старый двух клавишный выключатель, то следует подробно изучить схему подключения.

Монтаж выключателей и проводки в помещениях вполне доступен без участия профессионала. Если соблюдать технику безопасности и точно следовать руководству подключения, то работу по установке выключателя можно быстро сделать своими руками.
