Штробление стен под проводку: золотые правила прокладки кабеля в штробе для распределительных коробок (розеток, выключателей)

Любой ремонт всегда сопровождается частичной или полной заменой проводки. Часто в процессе необходима установить розетки, выключатели.

Что такое штробление стен?

Главные причины:

  1. возможность убрать из обихода бесконечные удлинители;
  2. удобство и простота использования бытовых приборов.

Провода предпочитают прятать под штукатуркой внутри стен, кроме частных случаев. Это происходит в специальных отсеках. Выглядят они как пластиковые коробочки. Можно встретить и металлические.

Рекомендуется перед монтажом проводов выполнить штробление. Можно сделать самому или при помощи ремонтной бригады специалистов. Часто для подобных самостоятельных работ требуется специальное оборудование. Необходимо учитывать некоторые особенности связанные с организацией проводки.

Порядок работ и правила расположения штроб

Изначально требуется составить план того, как будет проходить кабель в жилом помещении. Рассмотрим основные этапы:

  1. Спланировать где будут находиться розетки, выключатели и т.п. Это важно, к ним необходимо будет прокладывать провода.
  2. Нарисовать схему проводки, как она будет проходить. С какой стороны возьмет начало и конец.
  3. Требуется изобразить на стенах и потолке схему прохождения проводов. Для этого нужны маркер и простой карандаш. Сначала отметить точки от приборов из п.1, далее провести вертикальные линии от каждой. А горизонтальные линии от таких, как люстра и светильники, которые встраивают в стену.
  4. В местах, где наши чертежи пересекаются, понадобятся распределительные боксы.
  5. Во всех комнатах должна быть хотя бы одна распределительная коробка.
  6. Боксы соединяются горизонтально и имеют подключение к электрическому шкафу.
  7. По пути сверления отверстий в стене не должно быть никаких проводов. Чтобы не ошибиться лучше воспользоваться специальным прибором. При необходимости придется передвинуться по новому маршруту запланированной новой проводки.
  8. После вышеперечисленных действий уже можно будет заняться выполнением вышеуказанных работ.

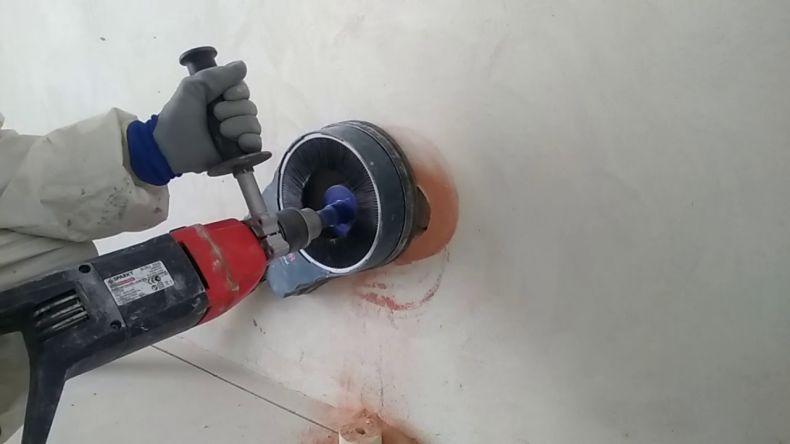

  9. Начать необходимо с изготовления разъемов под коробки для крепления розеток или распределительных боксов.
  10. Далее соединить их с канавками.
  11. Выполнить замеры, учесть их при выполнении плана по работам.
  12. Проложить кабель внутри борозды.
  13. Проверить изоляцию повторно.
  14. После завершения работ с прокладкой проверку повторить специальным прибором.
  15. Заложить стробы.
  16. Еще раз проверить кабель.

Правила прокладки штроб своими руками

Рассмотрим основные рекомендации:

  1. Чтобы сделать отверстие под гвоздь, необходимо убедиться, что в стене нет проводов. Опытные электрики с легкостью определяют, как проходит в стене кабель и питающие устройства. Это поможет избежать нарушений проводки.
  2. Подготовительные работы для проделывания канавки (борозды) должны включать:
  • борозды делать перпендикулярно стенам и потолку (за исключением мансардных этажей);
  • канавки не должны пересекаться;
  • при работах под потолком двигаются от угла между плитой перекрытия и стеной, сделать отступ около 20 см;
  • отступы от других углов около 10 см;
  • для отступа от канализационных и других труб уже понадобится 50 см;
  • глубина обычной борозды 2 см, а ширина зависит от толщины кабеля.

Особенности штробы в железобетонных стенах

Вышеперечисленные рекомендации необходимо строго соблюдать. Некоторые отклонения допускаются с учетом особенностей структуры поверхности.

  1. В железобетонных конструкциях неизбежно будет арматура. Именно ее ни в коем случает нельзя повредить.
  2. Размеры борозд зависят от того, на сколько глубоко установлены арматуры в железобетонных блоках. Для их поиска использую прибор под названием детектор проводов. А после выполнения всех работ проводку замаскировать шпаклевкой.
  3. Есть еще вариант: закрепить кабель вдоль потолка и стен. Допускается выполнение подобных работ железобетонных стен только при наличии специального разрешение, которое выдается организациями по конструированию здания.

Нормы и ограничения при штроблении стен под проводку

Перед дроблением стены важно все еще раз обдумать. Подготовительные работы важны. Обязательно посчитайте необходимое количество розеток.

Существуют определенные нормативные документы, которые необходимо изучить и соблюдать правила по безопасной и правильной работе.

Рассмотрим некоторые из них.

  1. Расположение строб горизонтальное и вертикальное, есть одно исключение, рассматривали выше.
  2. Канавка должна иметь не более одного поворота, соединяющей две ближайшие точки, иначе будет место перегрева, что чревато опасной ситуацией.
  3. Глубина борозды 2,6 см, а ширина – 3 см. Общая длина кабельной трассы через канавку до 3 м.
  4. Отступ от газовых труб 50 см, потолка и пола 1 см, а двери — 10 см.
  5. Нельзя трогать несущие стены. Это опасно.
  6. Не трогать во время данных работ также железобетонные конструкции и напольные перекрытия.
  7. Необходимо пользоваться защитой в виде маски.
  8. Выполнять работу необходимо в строго отведенное под такую работу время.

Подготовка стен перед штроблением

Для того чтобы приступить к работе просто необходимо убедиться, что в стене нет спрятанной проводки. Это делают детектором. С ним намного безопаснее, ведь это исключает попадание рабочего инструмента в оголенный провод под напряжением.

Важно не пренебрегать рекомендацией рисовать линии, по которым будут проходить работы.

Выбираем инструмент для работы

Самые распространенные инструменты для данной работы:

  • зубило с молотком;
  • болгарка;
  • перфоратор;
  • штроборез и другие.

Самым дорогим из них считают последний из списка, а самым оптимальным цена-качество работ – перфоратор. А самый дешевый – молоток и зубило. Но и время, затраченное на их использование большое.

Выбор делается исходя из потребностей и возможностей.

Зубило и молоток

Данные инструменты подойдут только для кирпичной стены. Для бетонной вообще не подходит.

Порядок работы с инструментами:

  • разметка углубления с указанием краев;
  • зубило ставят только поперек борозды и вбивают постепенно молотком;
  • после работ зачищают проделанные углубления;
  • поверх канавки кладут специальный грунт;
  • после высыхания кладут проводку.

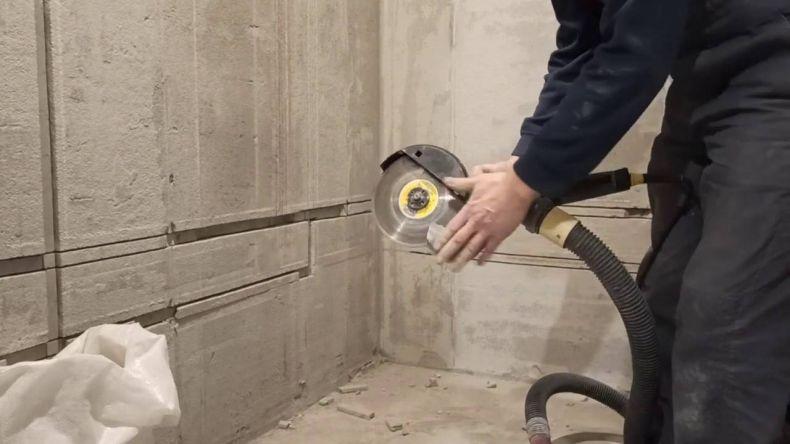

Болгарка (УШМ)

Порядок действий:

  • потребуется особый диск с алмазным напылением;
  • прорезать болгаркой две полосы вдоль нарисованных линий, а между ними используют перфоратор.
  • провода проложить.

Дрель

Понадобится сверло большого диаметра.

  • углубления сделать в 2 см по одной линии;
  • из полученных отверстий делают борозду.

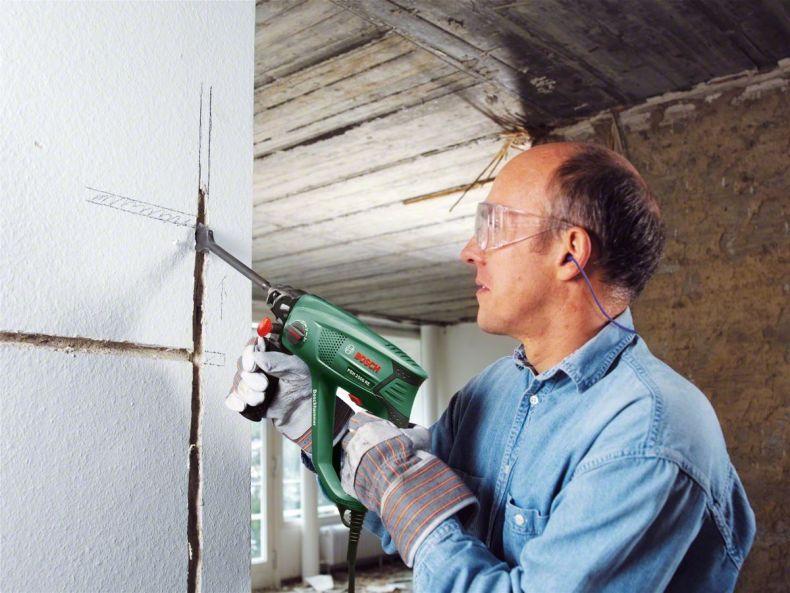

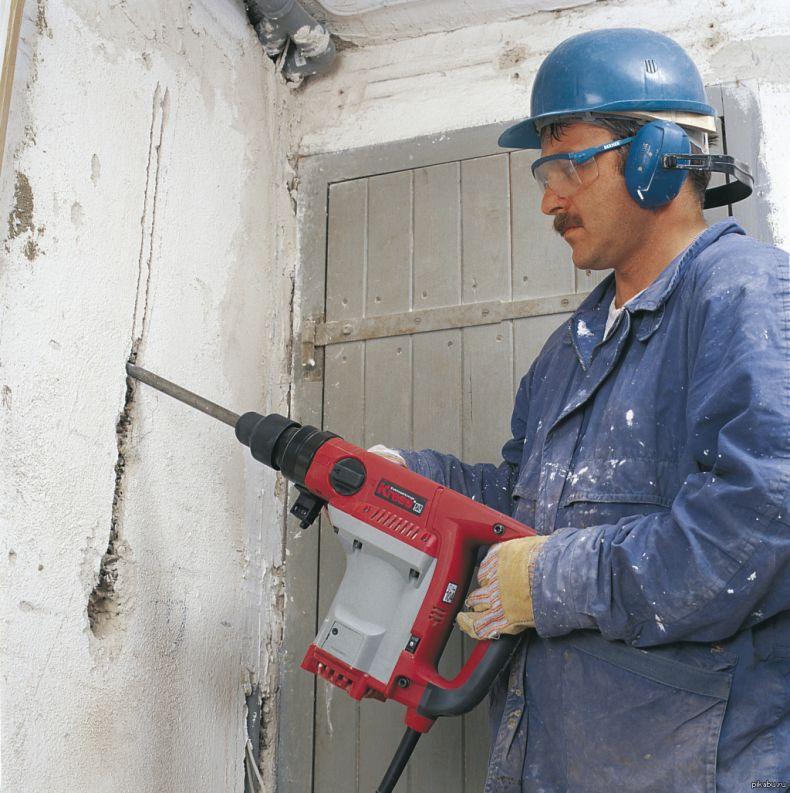

Перфоратор

  • сделать разметку стены;
  • завесить все проемы;
  • просверлить несколько углублений по разметки на расстоянии в 1,5 см друг от друга;
  • включить режим для выполнения вышеупомянутых работ.

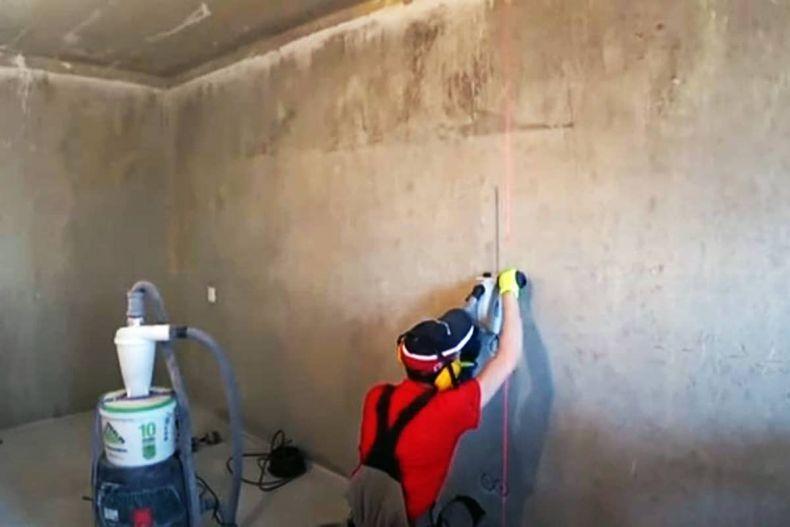

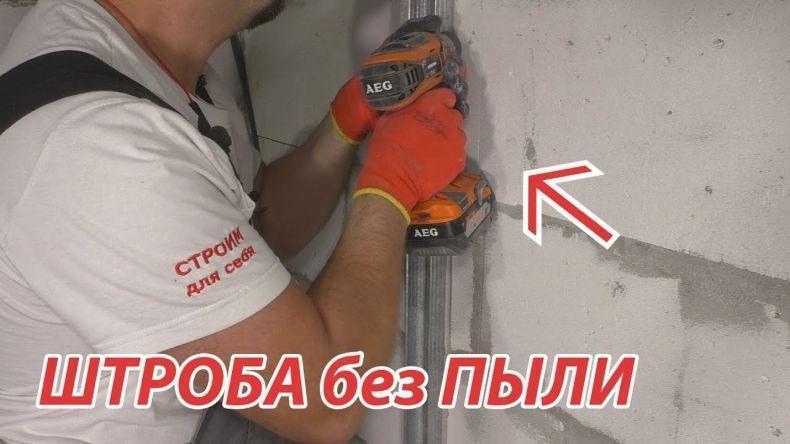

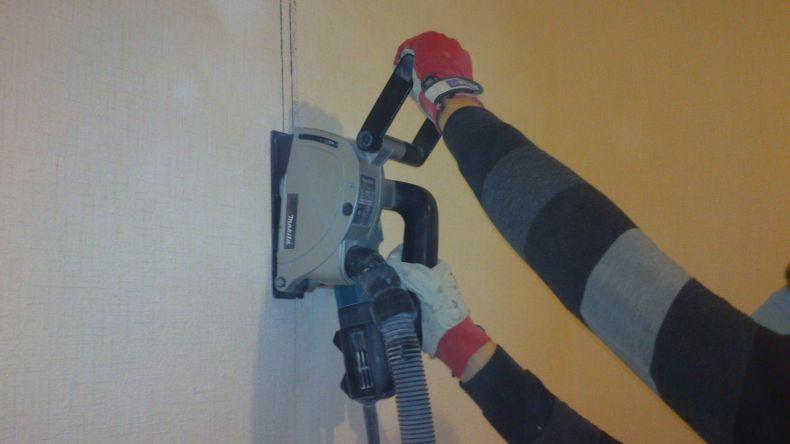

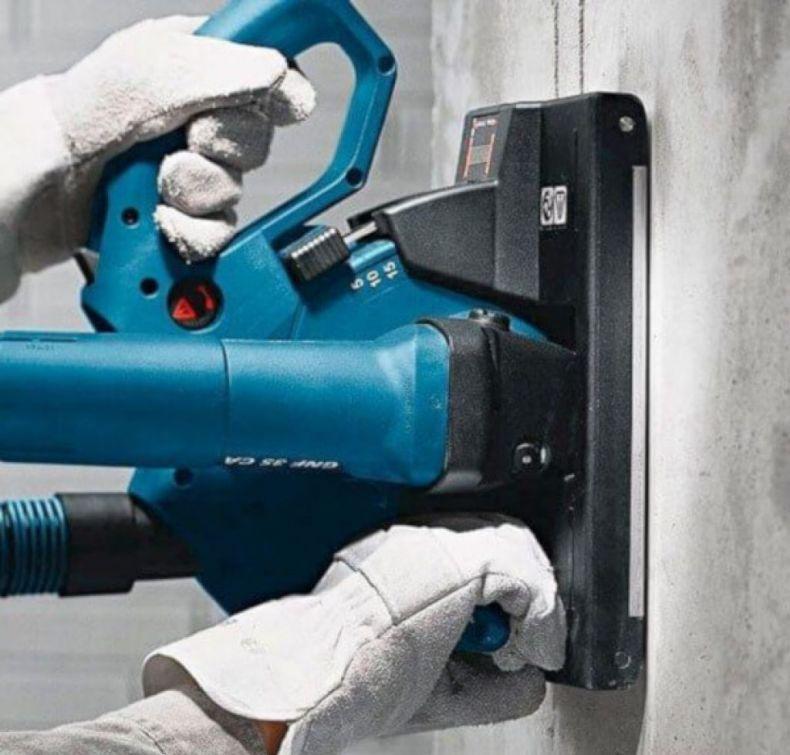

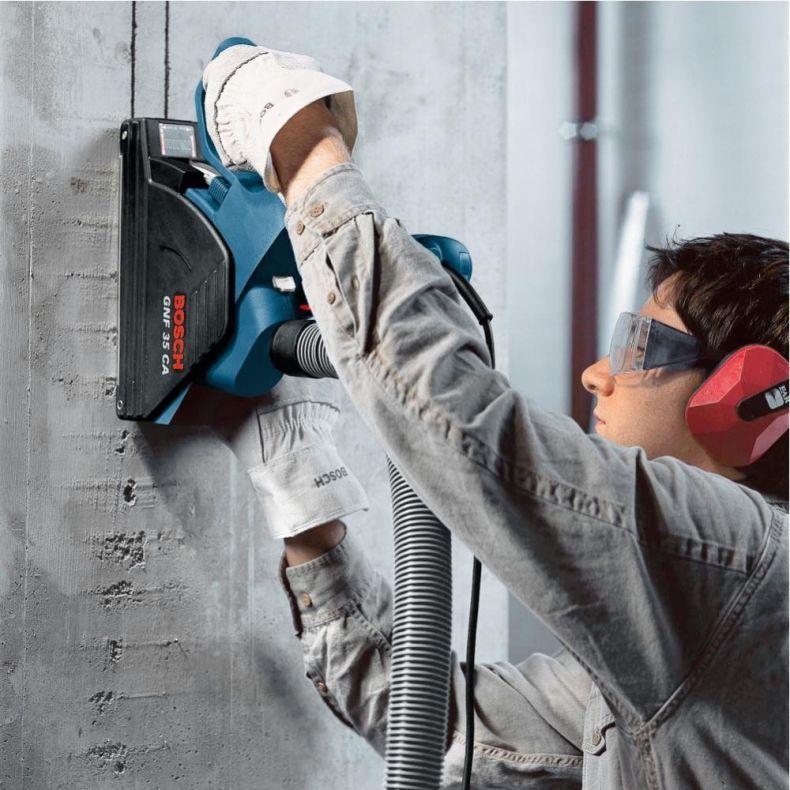

Штроборез

Инструмент самый дорогой из перечисленных именно потому, что не оставит пыли и мусора после работы. Он предназначен для подобных целей.

Оснащен специальными дисками с алмазным напылением, регулирует толщину углублений и по принципу пылесоса уберет весь мусор.

Конкретные особенности штробления

Все особенности данного вида работ важны. Необходимо уделить этому внимание и рассмотреть детальнее.

Чем делать штробы в древесине

Все инструменты, которые перечислены были выше – подойдут для работ с древесиной, кроме перфоратора.

Суть выполнения работ с участием дерева, в проведении двух параллельных пропилов и удалении деревянной части между ними.

Можно воспользоваться фрезером или циркулярной пилой.

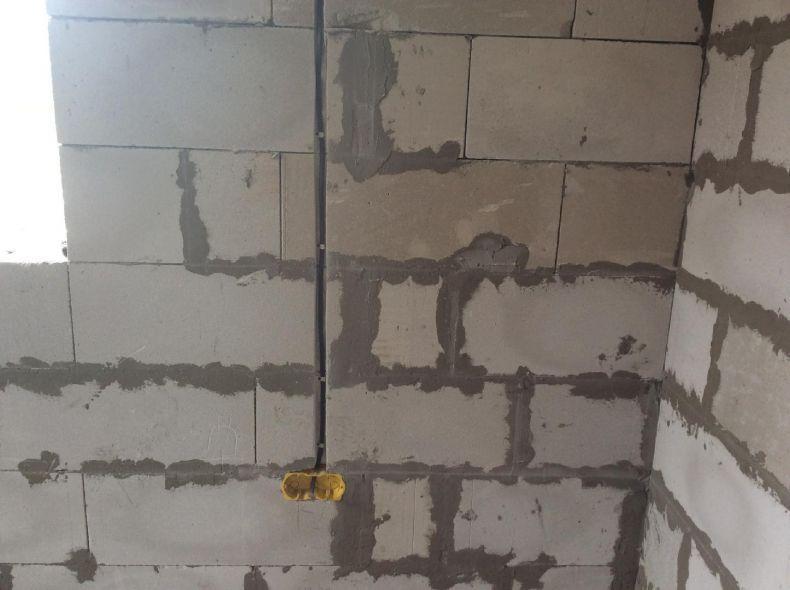

Чем проделать канавки под проводку в газобетоне

Блоки данного материала легко обработать. Подойдет ручной штроборез или циркулярная пила, болгарка.

Обязательно используйте защиту дыхательных путей.

Штробление стен из кирпича

Обычно на кирпичной стене не делают отверстий, а просто устанавливают на плоский кабель с толщиной до 3 см. Далее его замаскируют штукатуркой.

Но если есть такая необходимость, то можно использовать все инструменты как для бетона.

Штробление гипсокартона

Гипсокартон тонкий, для выполнения подобных работ не подходит. Возможно только просверлить отверстия под розетки и выключатели перфоратором.

Штроба в кафельном полу

Неудобство только в необходимости алмазных кругов на болгарку. Главное, не использовать перфоратор. Он даст трещину в плитке.

Нюансы с несущими стенами

Несущие стены очень важны, нарушение их целостности грозит серьезными последствиями для здания и безопасности ее жильцов.

Перед проведением замены проводки необходимо составить план, в который будут включены данные из утвердительных документов про несущие стены. А также про разрешения делать какие-либо отверстия в них.

Если возникли сомнения, то без БТИ не обойтись. Данная организация занимается всеми подобными вопросами.

Штробление стен под кондиционер

Под кондиционер необходимо делать широкую канавку. Габариты будут в ширину 6 см, а в глубину – 5. Это необходимо для того, чтобы скрыть все трубки и утеплители для отвода конденсата.

Как замаскировать штробы с проводкой

После проведения отверстий в стене и укладки проводки требуется провести не менее важные этапы:

  1. Строительным пылесос убрать пыль.
  2. Канавку покрыть грунтом при помощи кисти.
  3. Подождать до высыхания.
  4. Прежде чем заделать швы в стене потребуется смочить борозду водой.
  5. Воспользоваться штукатуркой или пеной для монтажа.

Важно учесть, что если есть сомнения по поводу той, или иной работы со стенами, то лучше подойти к вопросу ответственно и все изучить. Или всегда можно обратиться к специалистам данной области

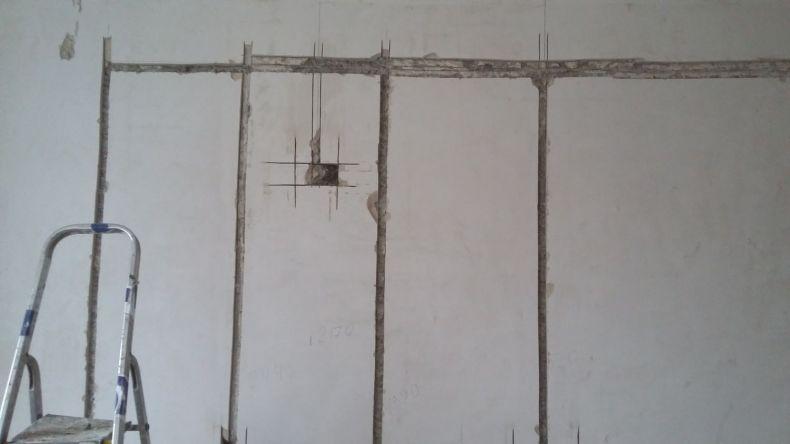

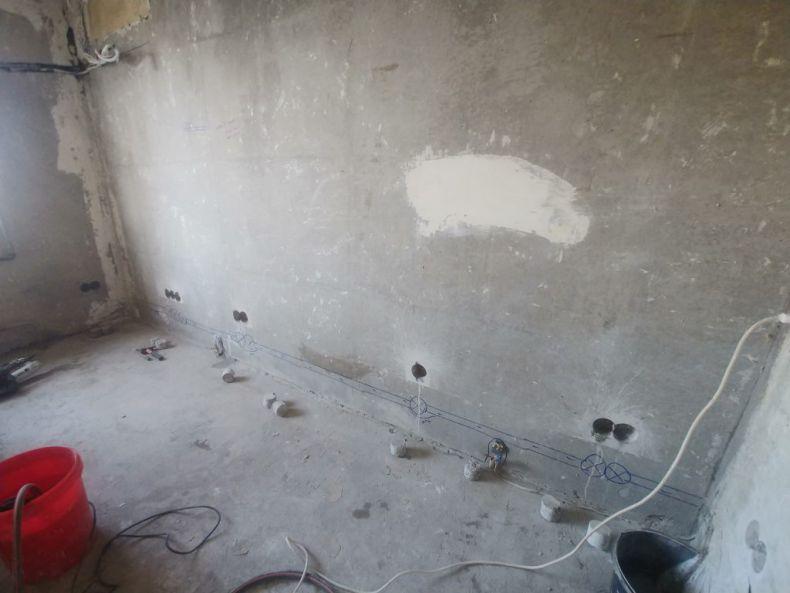

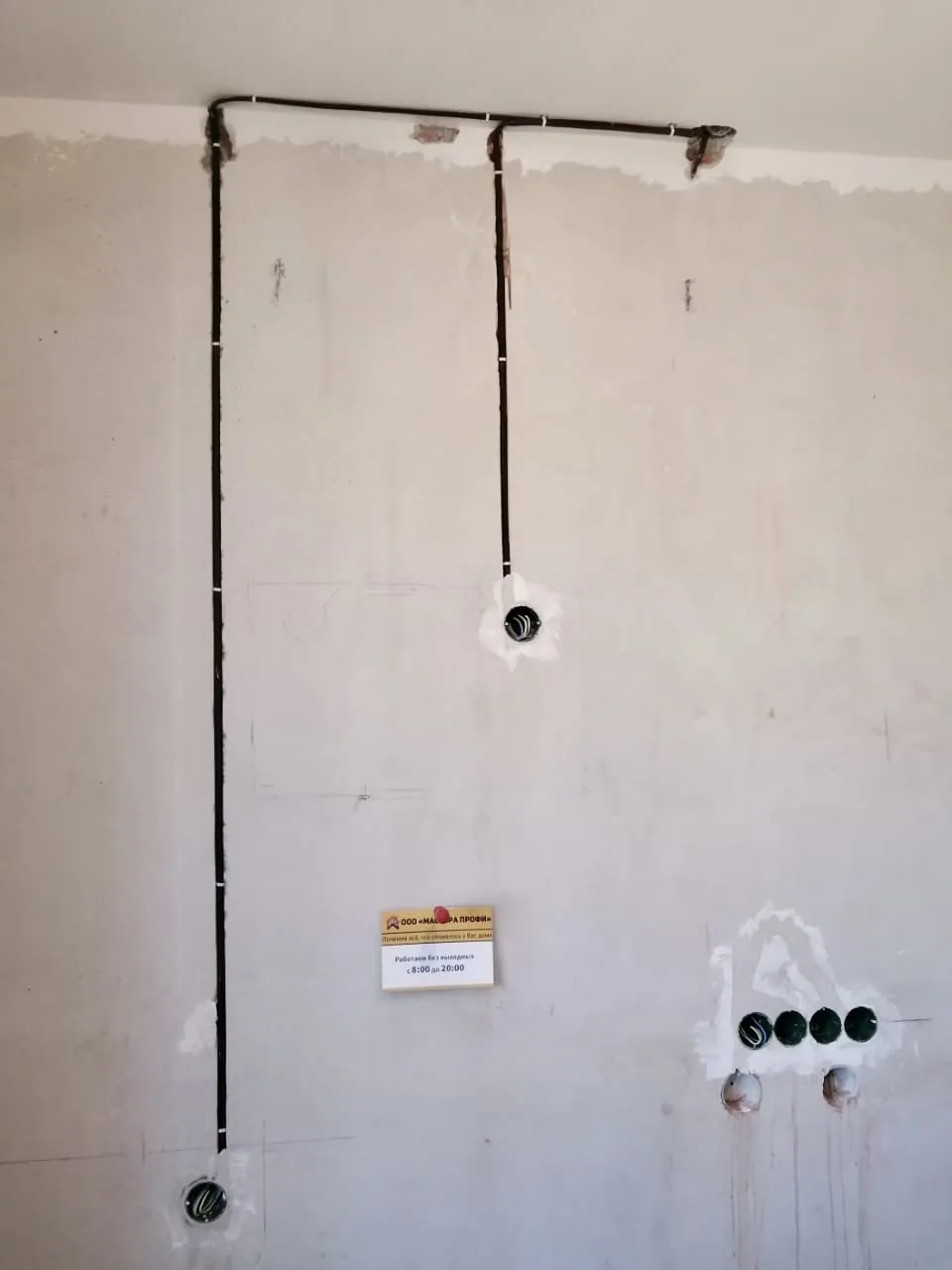

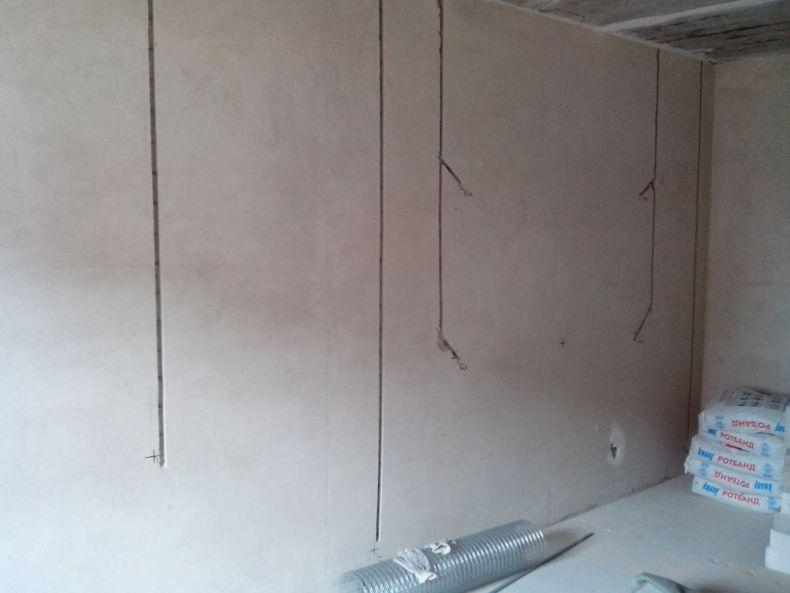

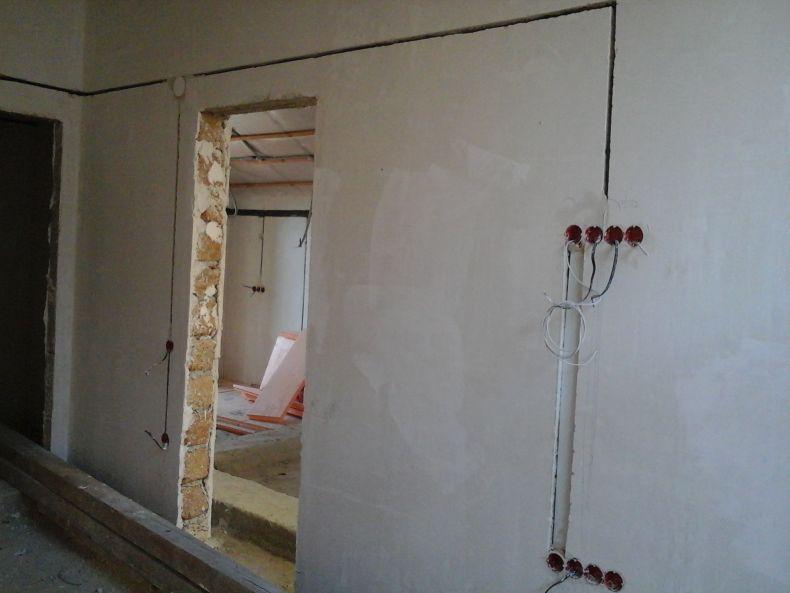

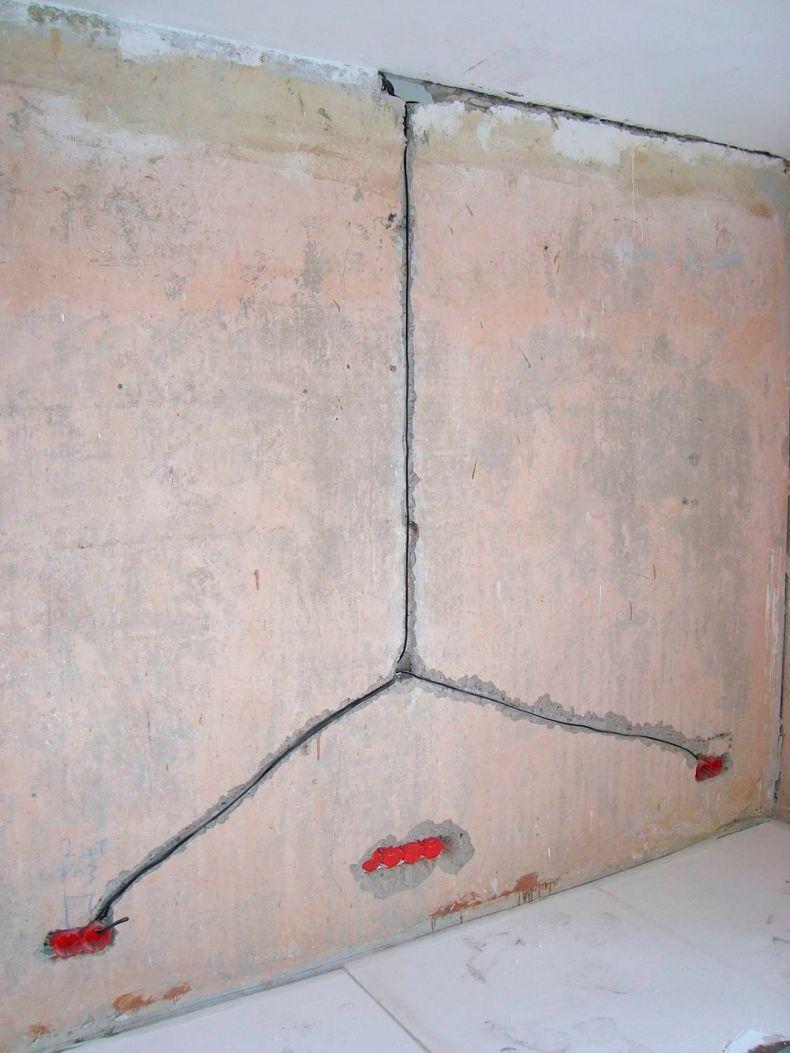

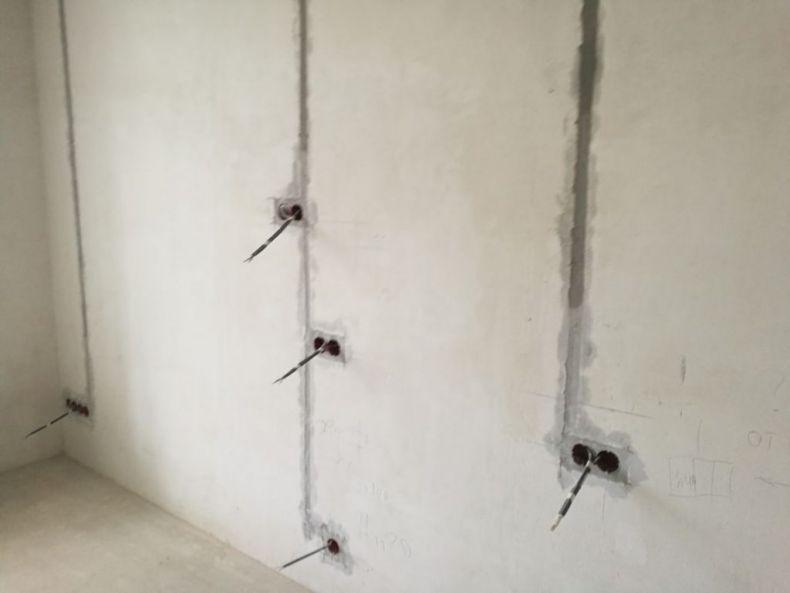

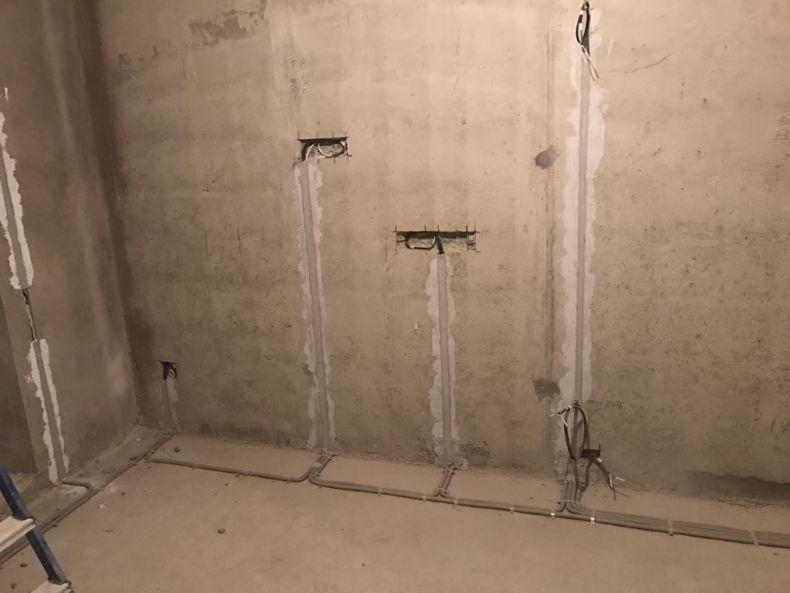

Фото примеров штробления стен
