Сопротивление кабеля — формула для расчета характеристик шнура. Таблица индуктивных и активных сопротивлений проводов

Далее приводится понятия индуктивного сопротивления наряду с активным, а также кабельное удельное сопротивление. Как можно рассчитать общее сопротивление.

Как определяется сопротивление активное

Наиболее простой способ – ознакомиться со справочными данными. Они представляются в ГСТ839-80.

Не рекомендуется при расчетах использовать все формулы. Такая особенность обусловлена некоторыми причинами:

  • На практике сечение действительное может отличаться от номинального значения;
  • Выпуск кабеля производился в различное время;
  • ТУ наряду с ГОСТами применялись разные, а значит величины, определяемые по ним, также различны.

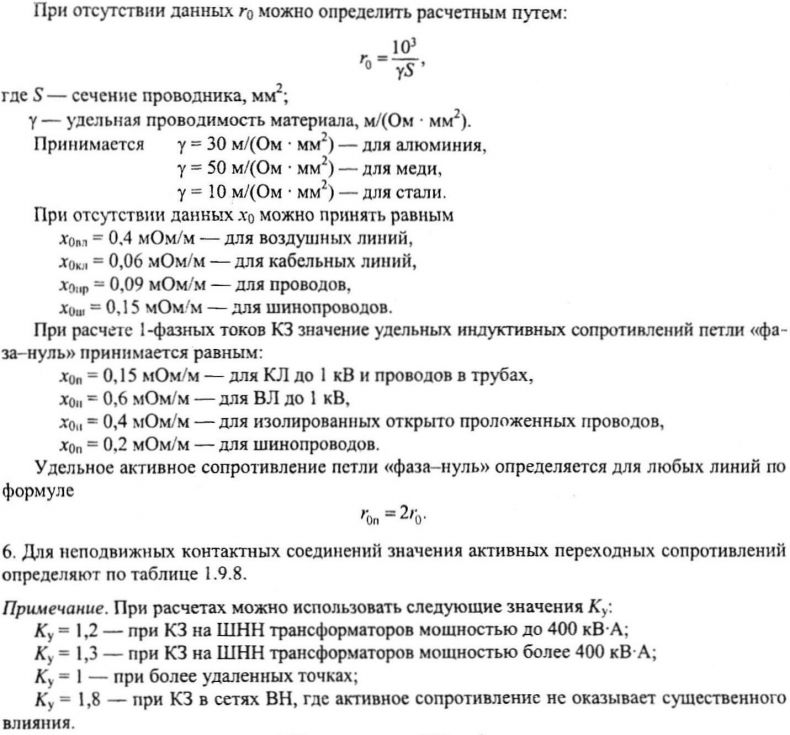

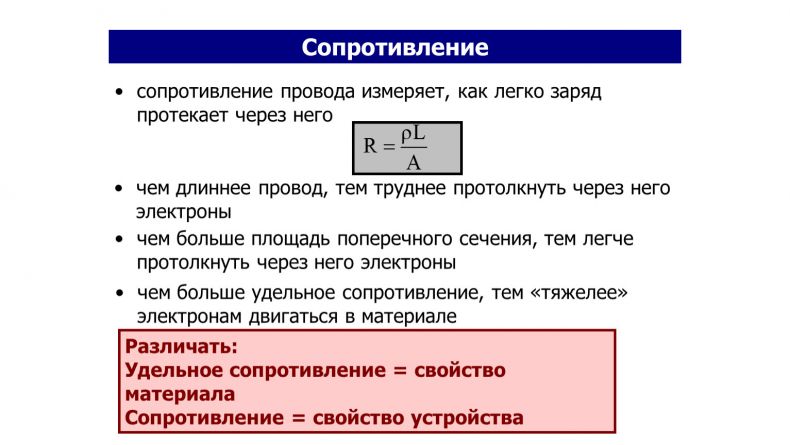

В формуле применяются следующие обозначения:

  • Y – проводимость удельная. Значение для проводов из меди и алюминия. Температура – двадцать градусов;
  • S – сечение в номинале. Измеряется в квадратных миллиметрах;
  • L – длина протяженности линии. Единица измерения – метры;
  • P – сопротивление в своем удельном значении.

Что касается активных сопротивлений, они не поддаются математическим видам исчисления.

Сопротивление активное. Основные особенности

Для электротехнических нужд сопротивление определяется в качестве самого важного параметра. Определенный участок электрической цепи благодаря ему, противодействует токовому прохождению.

Образование подобной величины способно изменять не только электрическую энергию, но и обеспечивать ее переход в разные виды состояний с энергетической точки зрения.

Свойственно подобное явление исключительно для переменных токов. При их воздействии образуется кабельное сопротивление, как реактивное, так и активное.

В процессе возникают энергетические изменения необратимого характера. Энергия также может распределяться или передаваться прочим элементам данной цепи.

  • Настоящее явление относят к любым проводным разновидностям, а также кабелям. Сопротивляться они будут в различной степени, когда по ним пропускается переменный или постоянный ток, несмотря на одинаковые условия.
  • Это происходит по причине неравномерности распределения по сечению. Результатом обычно является эффект, который принято называть поверхностным.

Природа сопротивления

Его считают одной из важнейших характеристик по отношению к кабельным проводам. Оно может положительно влиять на процесс или отрицательно. Все зависит от конкретной области применения.

  • Проводниками обычно являются славы из металлов и они сами. Благодаря наличию свободно движущихся электронов, заряд способен переноситься. Упорядоченность движения наблюдается при подключении электричества.
  • Сталкиваясь со структурой атома, часть энергии от электрона отдается. Металл при этом нагревается. Сопротивление больше, когда на пути электрона много препятствий.

Индуктивное

Когда осуществляется передача энергии, создается магнитное поле с переменными характеристиками. Это своеобразный источник для возникновения реактивного вида сопротивления.

Вариант индуктивный зависит в основном от показателей того тока, который в настоящий момент проходит. Он определяется не только величиной диаметра, но и расстоянием между отдельными проводами.

Сопротивление по классификации бывает:

  • Внутренним, которое зависит от материала наряду с токовыми параметрами;
  • Внешним, когда его обуславливают линии своими геометрическими особенностями. В подобных случаях показатель становится величиной постоянной. От других факторов он не зависит.

Заводские изделия в обязательном порядке представляют в каталогах данные по индуктивным сопротивлениям.

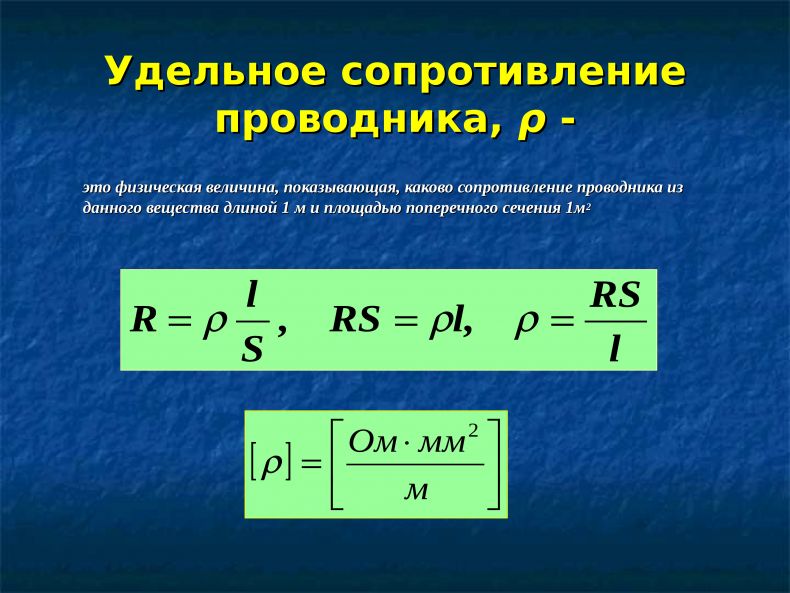

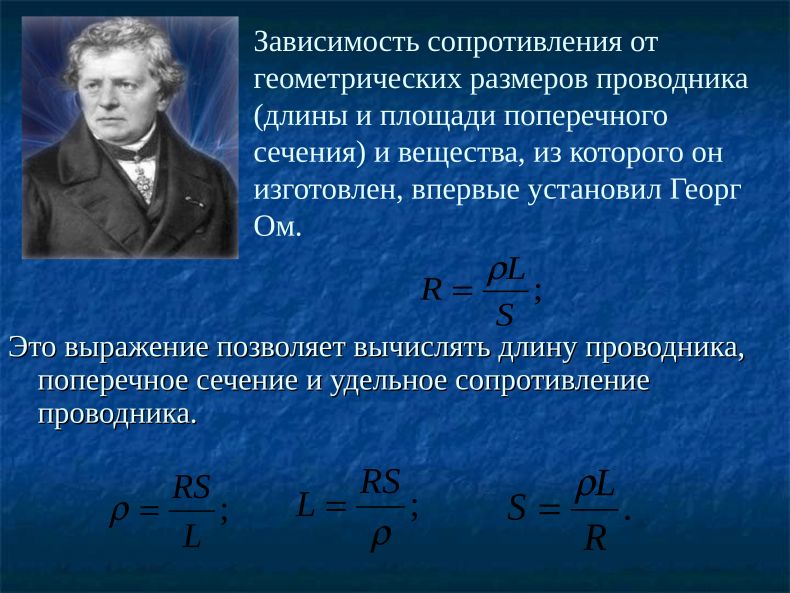

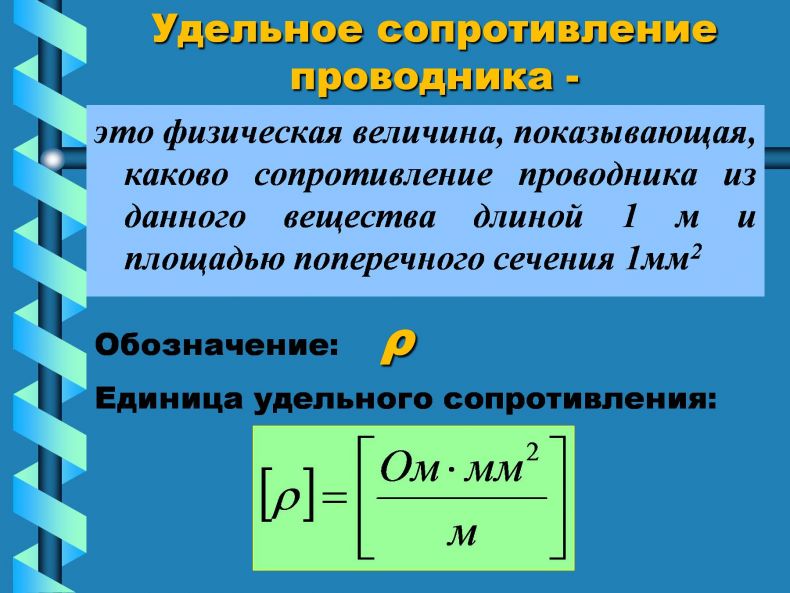

Удельное

Определяется, как единица, которая обозначает проводниковую способность по затруднению прохода электрической силы тока.

Благодаря его значению имеется возможность оценки различных проводников, выполненных из самого разного материала.

Сопротивление (удельное) увеличивается всегда, когда растет длина провода, сечение которого становится меньше.

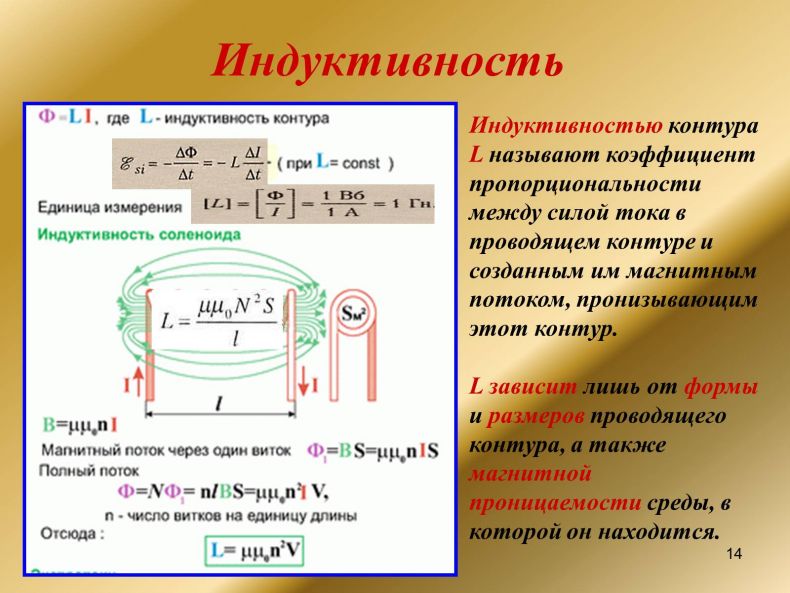

Как действует сопротивление индуктивное

Общее сопротивление в цепи способно разделяться. Получается два вида – индуктивное и активное. Первое – есть часть от реактивной составляющей. Она возникает при прохождении тока переменной величины по элементам, которые принято считать реактивными.

Для катушек, к примеру, индуктивность является характеристикой основной. Реактивная составляющая обычно проявляется при влиянии электродвижущей силы. Ее рост приводит к увеличению значения сопротивления.

Получается, что обе составляющие сопротивления кабеля дают в сумме своих квадратов полное его сопротивление. При графической форме отображения получается треугольник с прямым углом. Полное сопротивление – это гипотенуза. Составляющие представлены посредством катетов.

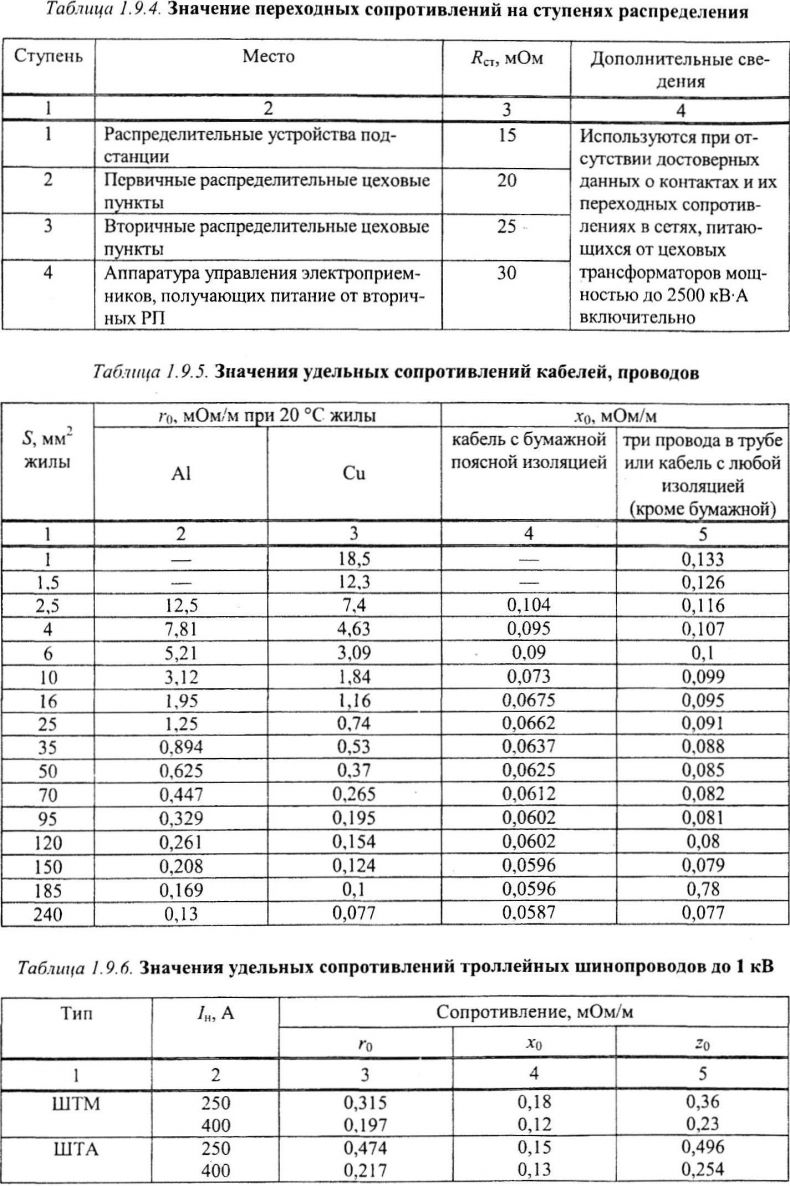

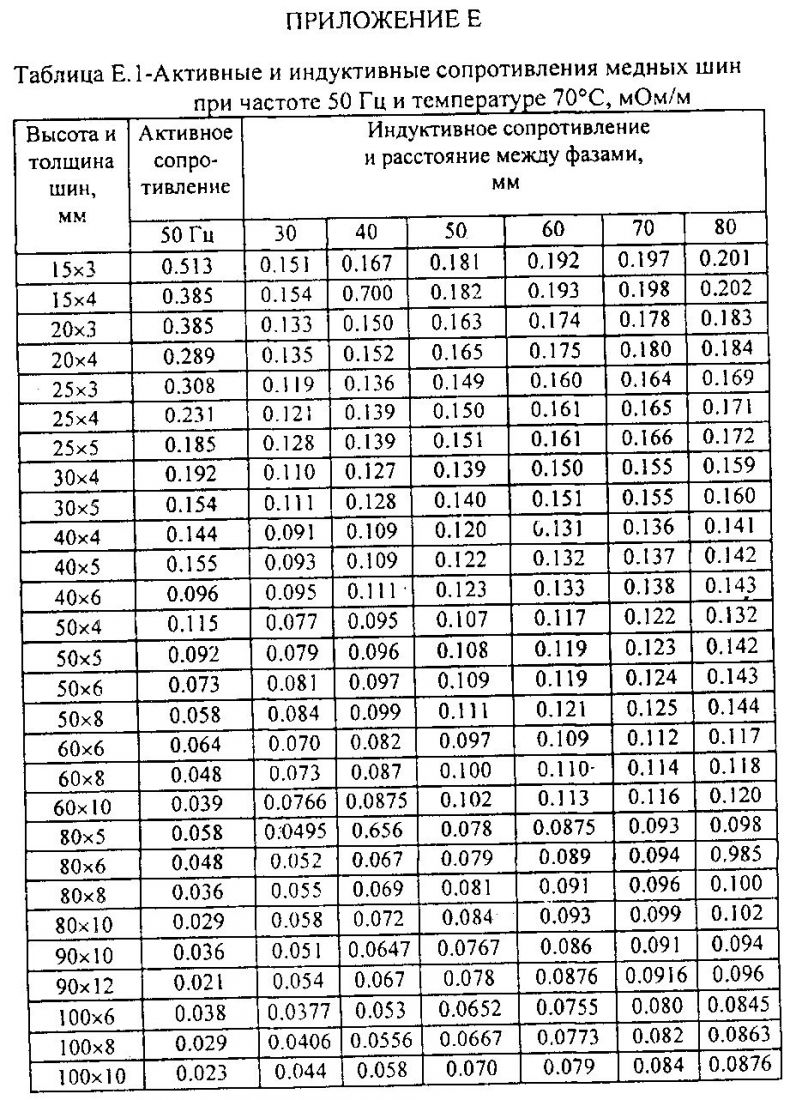

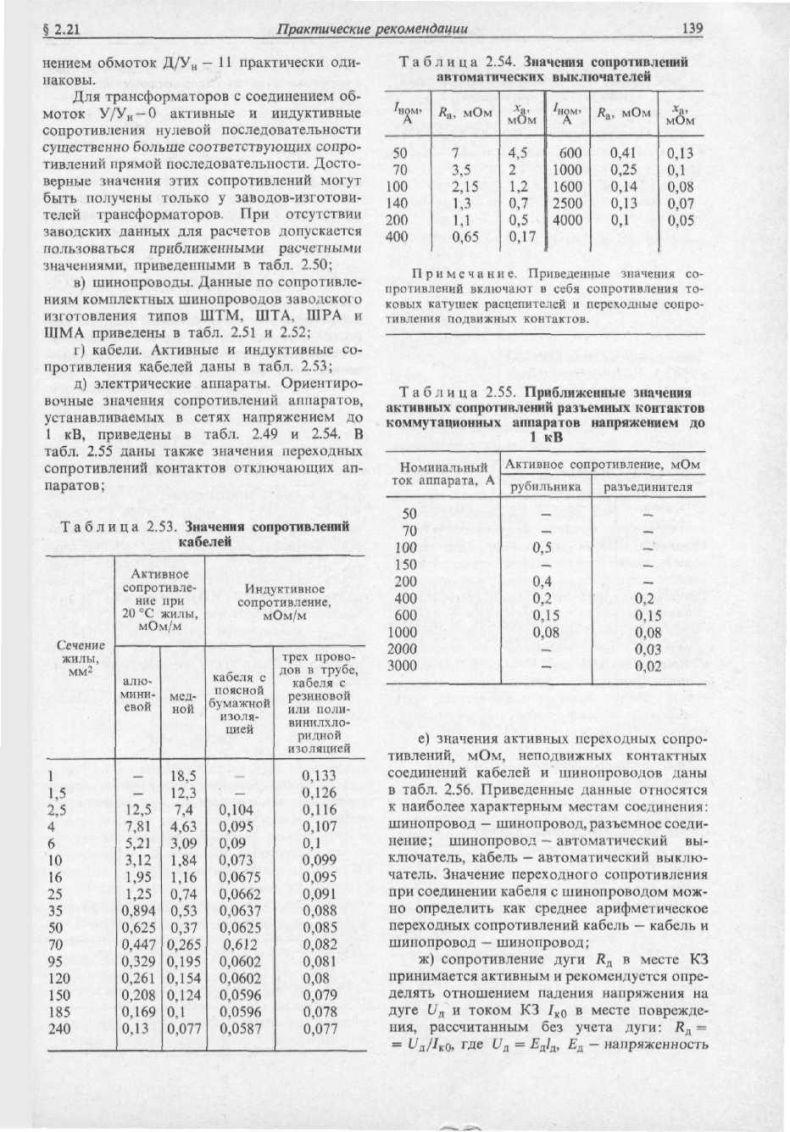

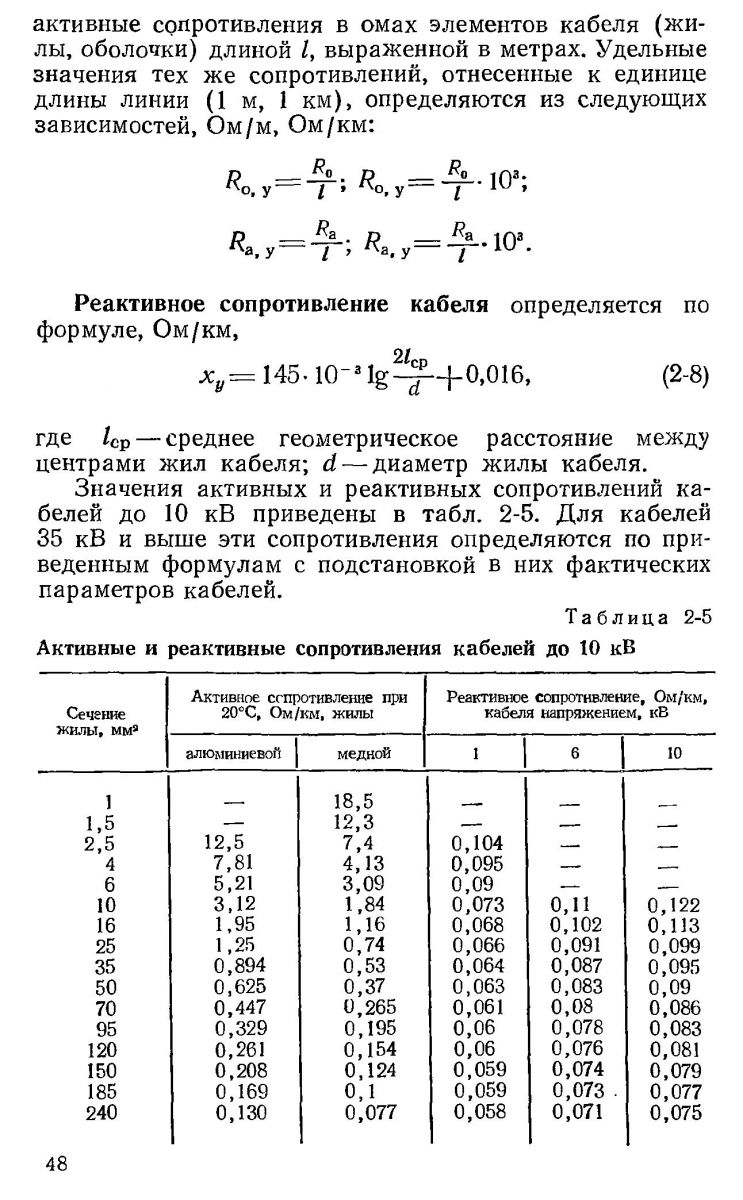

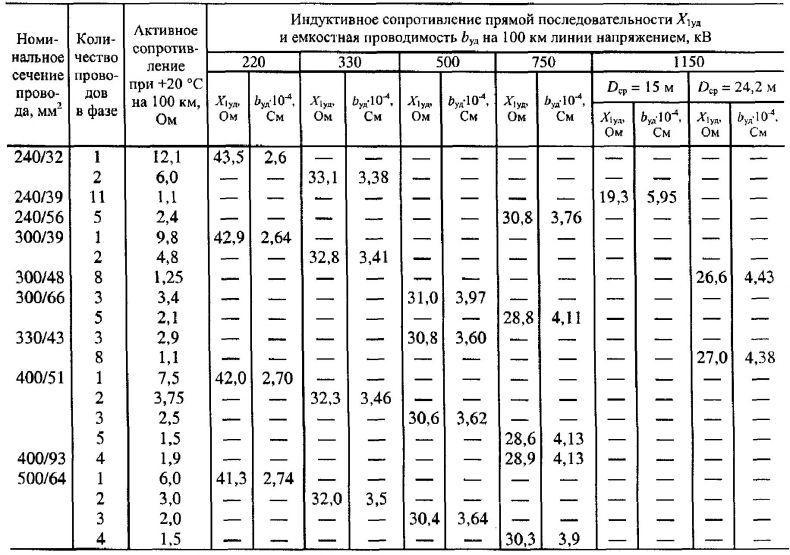

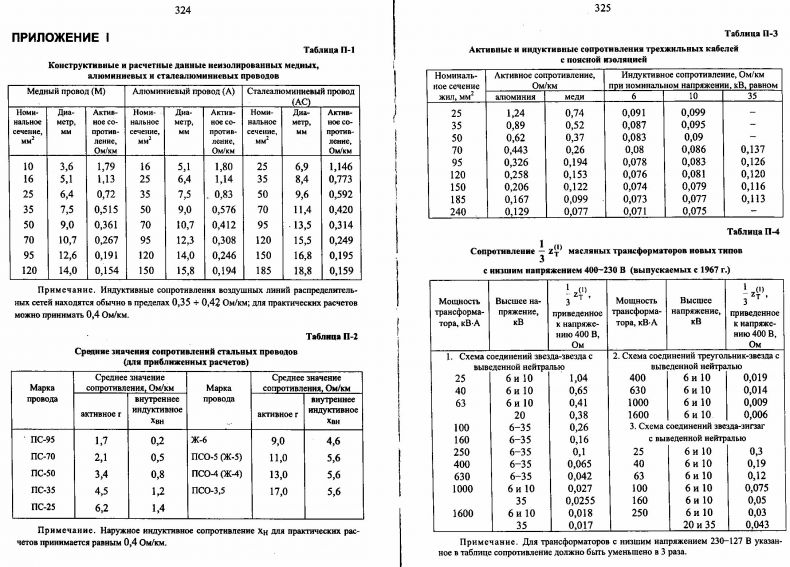

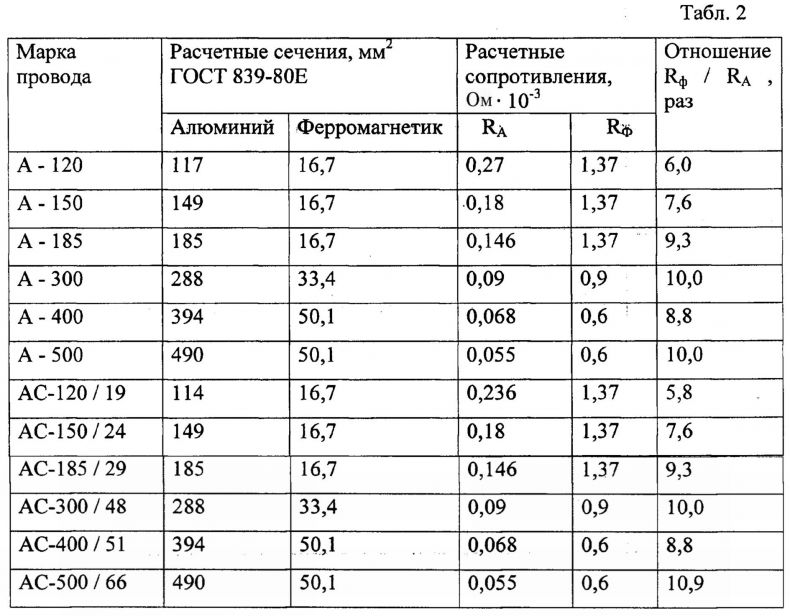

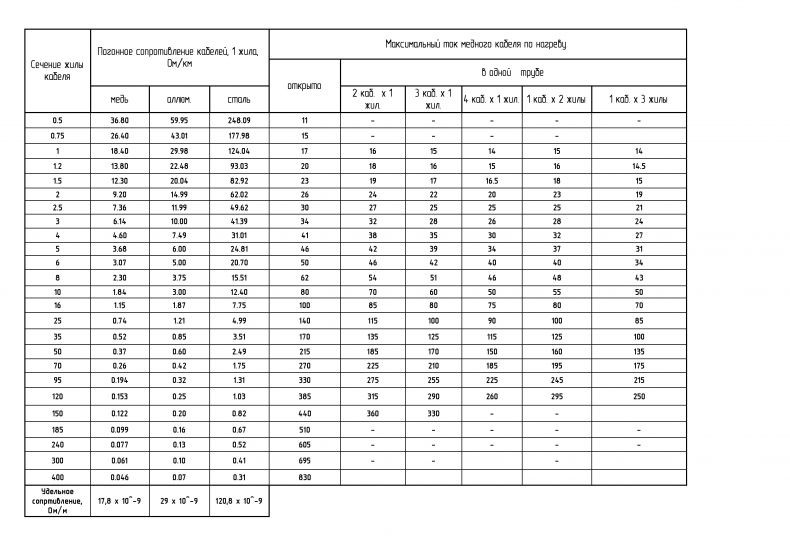

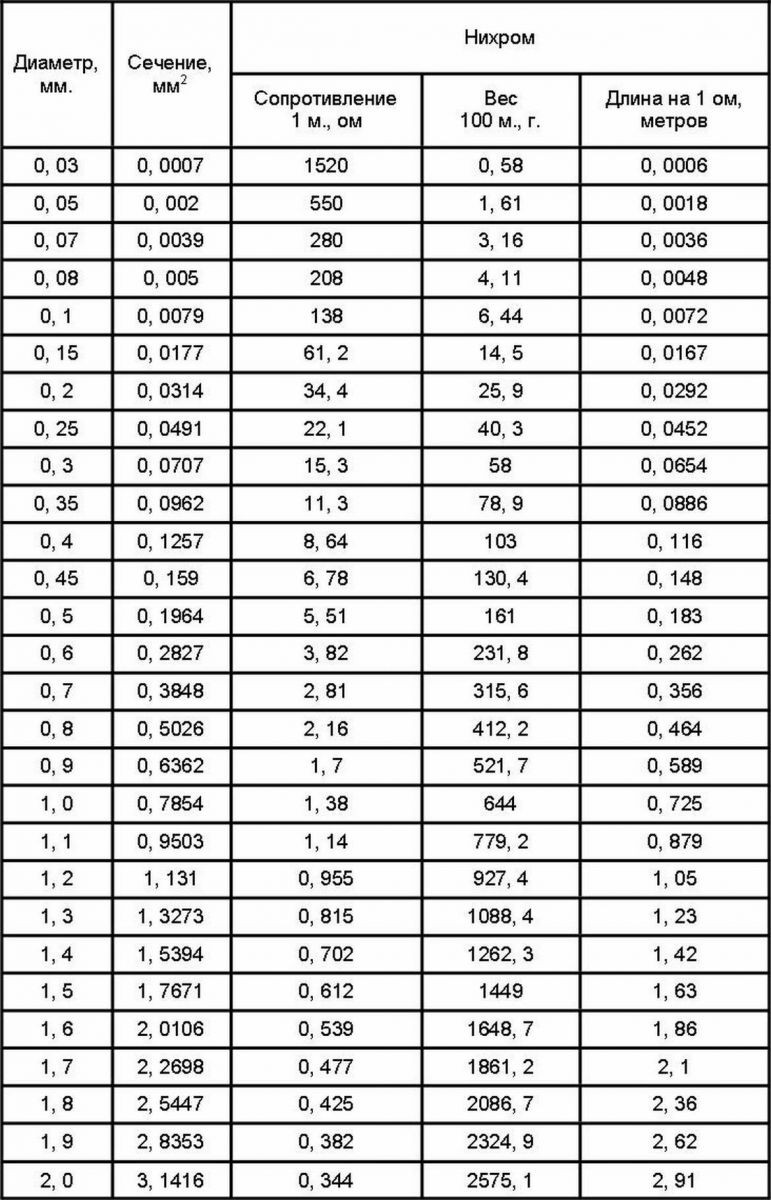

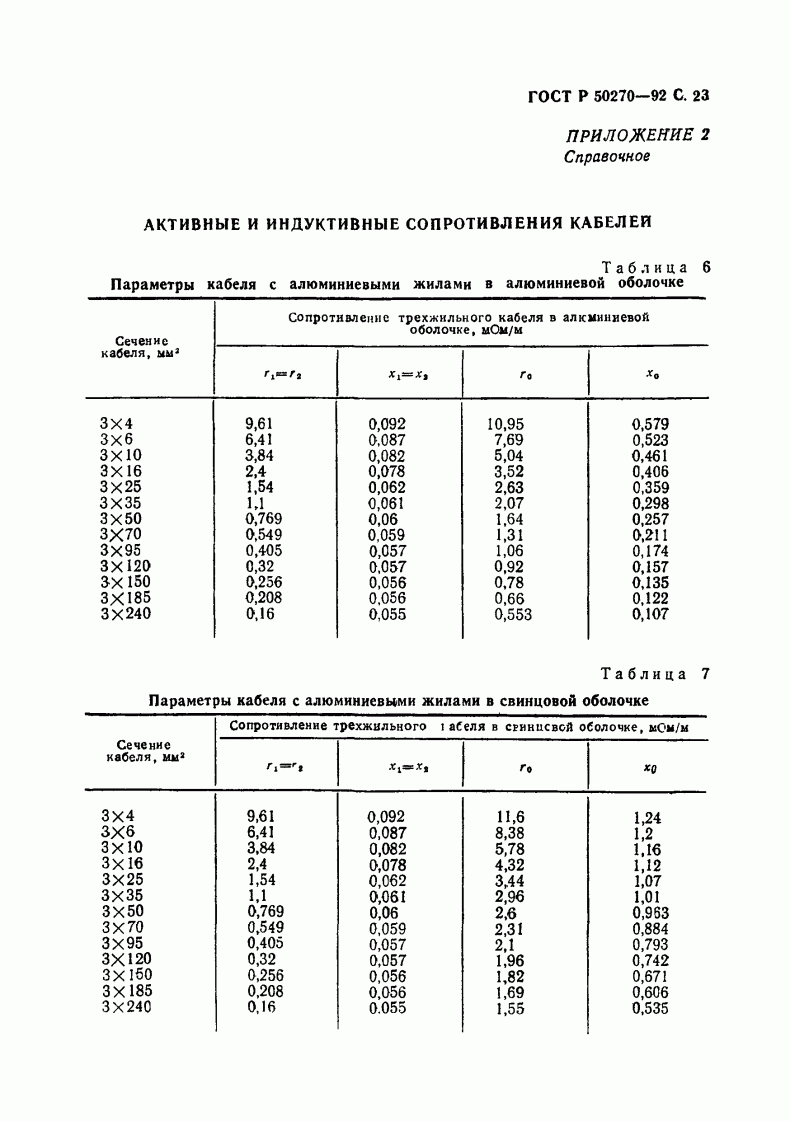

Самый быстрый способ по вычислению индуктивного значения, а также активного, поспособствует табличный вариант. В ней наглядно отражены основополагающие характеристики для проводников, которые имеют самую широкую распространенность.

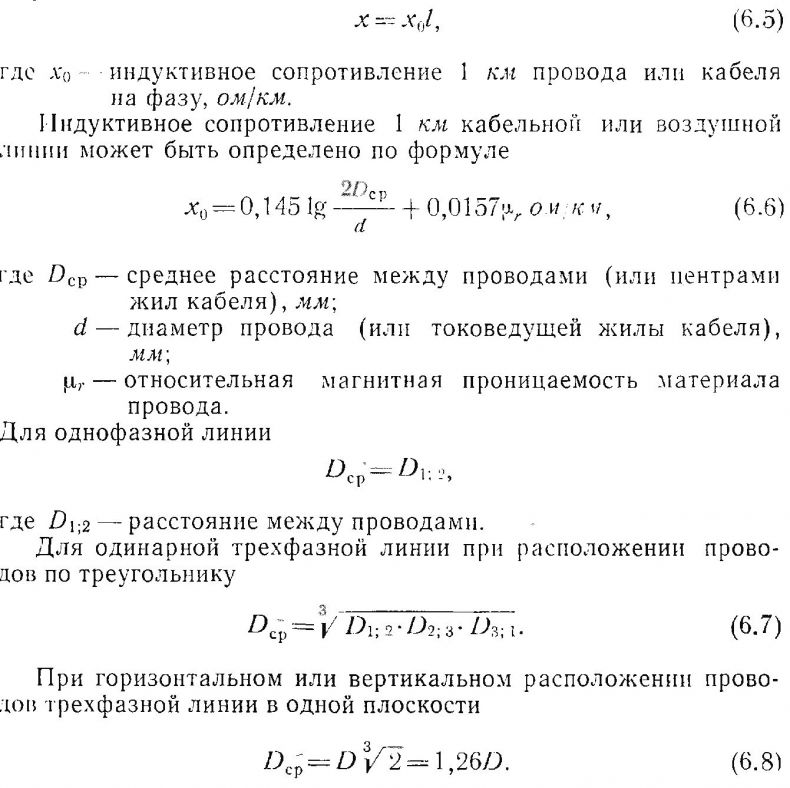

На практике нередко необходимо определить, какое конкретно индуктивное значение сопротивления имеет линия кабеля определенной протяженности. В этих случаях достаточно будет воспользоваться традиционной формулой:

  • X = Xl
  • Здесь X – индуктивное значение сопротивление,
  • l – значение кабеля по протяженности.

Проводимость емкостей

Она определяется в качестве одного из показателей эксплуатации. Он обозначает взаимосвязь промеж земли и проводника. Является показателем аналогичным промежду собственно токовых проводников.

В математическом выражении явно прослеживается прямая зависимость кабель – его сечение. Для линий с низким значением сопротивления значение будет более высоким, чем для элементов с высоким.

Обозначенная емкость способна иметь большое значение для любой из приводимых конструкций. Она обеспечивает точность проведения всех проводимых расчетов. Это особенно важно не только для устройств защитных компонентов, но и для самого заземления.

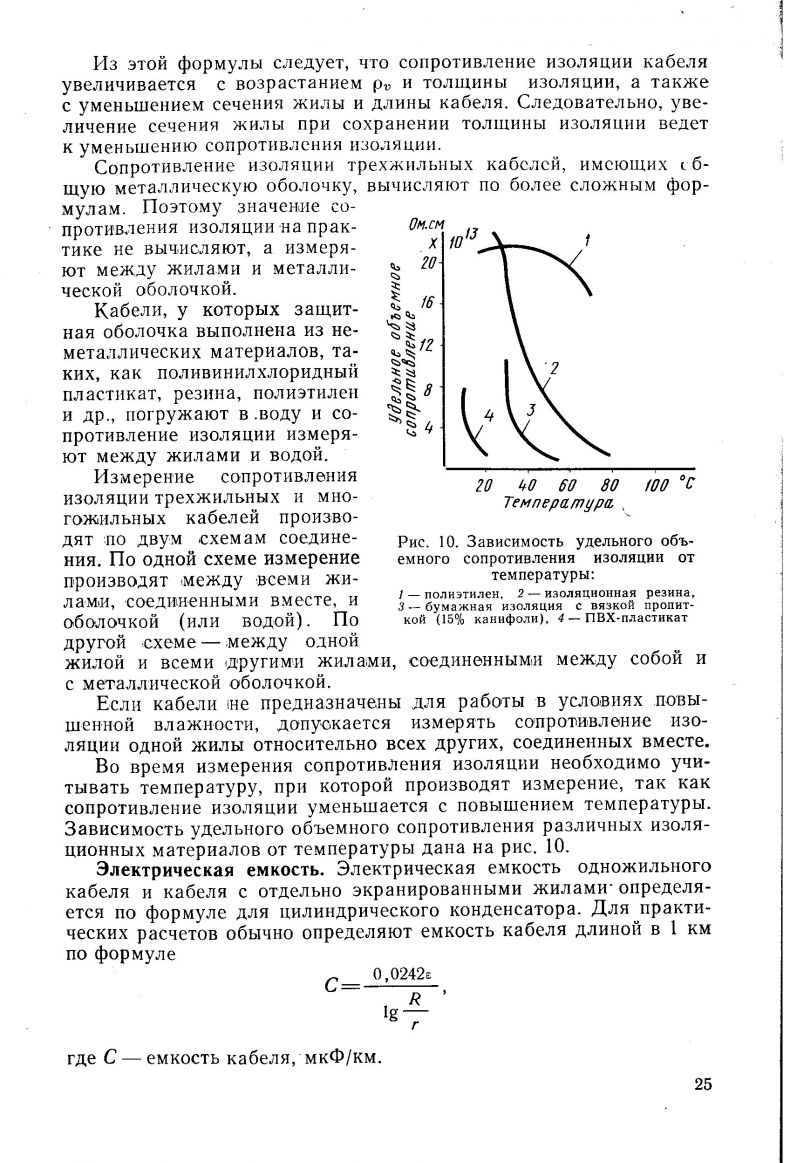

Для чего замеряют изоляционное сопротивление

Сопротивлению свойственно отображать возможности материалов препятствию прохождения тока электричества. Более низкий его показатель обеспечивает соответственно более низкое число потерь самого электричества. При этом, больше тока безопасно позволяется передавать.

Подобная величина для кабельной изоляции помогает дать оценку оболочке, в частности ее целостности. Таким образом, становится ясно можно ли применять конкретное изделие для определенных целей.

От целостности во многом зависит безопасность электрической проводки и длительность срока ее эксплуатации. Для современных изделий характерно иметь не одну оболочку, а несколько для самых разных целей.

Они последовательно располагаются одна над другой. Таким образом, обеспечивается защита от:

  • Помех электрического характера;
  • Возможного поражения живых организмов;
  • Воздействия влажной и агрессивной среды.

Испытания обычно проводят с целью определить целостность каждого из присутствующих слоев. Тесты выполняют без разрушений, основываясь исключительно на измерениях.
