Как подключить розетку — поэтапная установка своими руками от А до Я! Примеры последовательного и параллельного соединения

Автор: Инженерная компания "КАПРО"

Все работы с электричеством требуют определенных знаний и навыков. Не стоит думать, что можно просто взять и подключить, к примеру, обычную розетку.

Сам процесс сложнее и нужно учитывать особенности прокладки провода, его сечение, наличие заземления и других факторов. Но все же разобраться не составит какого-либо труда и тогда без проблем можно будет поменять розетку собственными силами.

Содержание

Тип проводки

Прежде чем приступать к установке розетке, необходимо понять каким образом сделано все подключение. А он может быть открытым и закрытым.

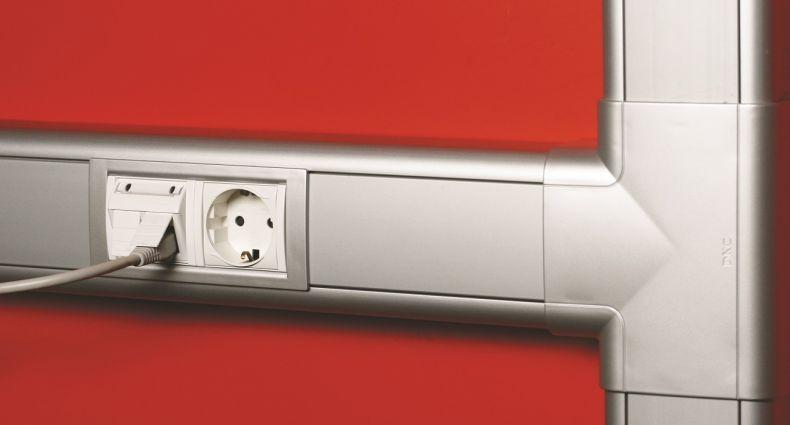

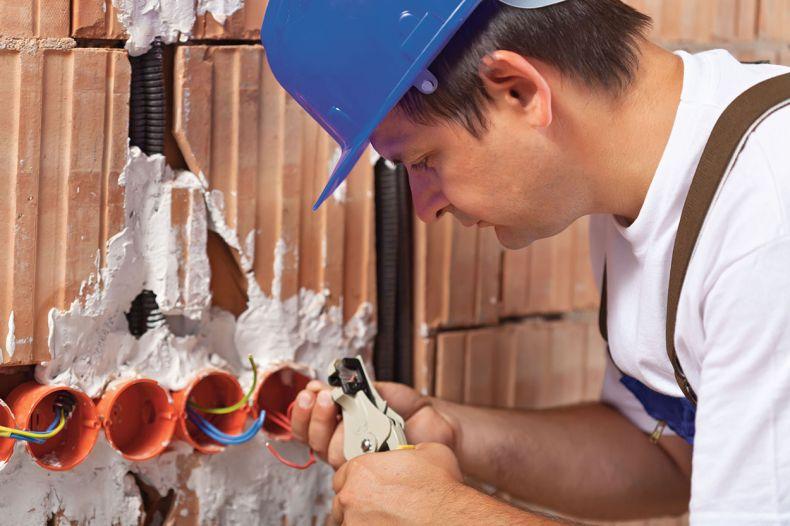

При открытой проводке провода находятся снаружи стен в специальном корпусе (кабель-канал) или закреплёнными на специальных устройствах. В закрытых типах все провода спрятаны внутри стен.

Никто не запрещает сделать открытую проводку, если все остальное сделано другим типом. Но в обратном это уже не работает. Если дом сделан из горючих материалов (дерево), тогда есть только один способ прокладки провода – это открытый. Закрытым пользоваться запрещено.

Способ подключения

При подключении розеток в доме в основном используют следующие способы:

Последовательно (шлейфом),
Параллельно (звездой),
Смешанный тип.

При выборе определенного типа нужно руководствоваться принципами:

Учесть все плюсы и минусы каждого типа;
Учесть каким способом были подключены все розетки в комнате;
Для питания прибора повышенной мощности, лучше провести для этого отдельную линию;
Чем больше соединений проводов будет сделано, тем быстрее вся система может выйти из строя.

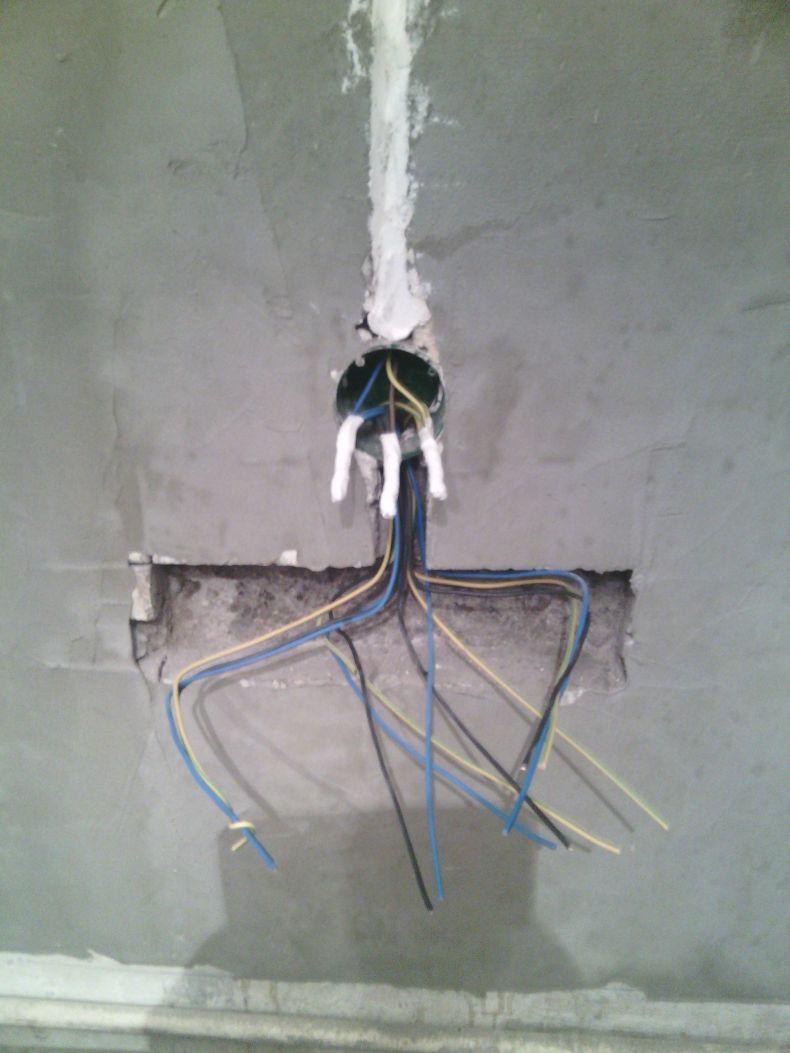

Параллельное соединение

При таком соединении к распредкоробке подходит один провод и от него уже расходятся провода для каждой отдельной розетки.

Преимущества параллельного соединения:

Каждая розетка подключена отдельно от других. Если одна все-таки сломается, то все другие будут продолжать функционировать;
При поломке легче найти аварийное место и устранить все недостатки.

Недостатки параллельного соединения:

Нагрузка от всех подключенных приборов ложится на распределительный узел. Таким образом становится меньше возможностей подключения высокомощных приборов;
Если сгорит сам контактный узел, то перестанут работать все розетки, питаемые от него;
Уходит большое количество провода, ведь до каждой розетки идет свой.

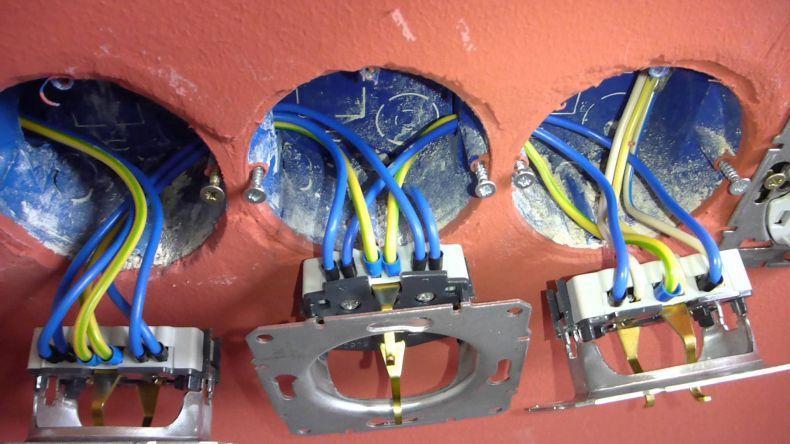

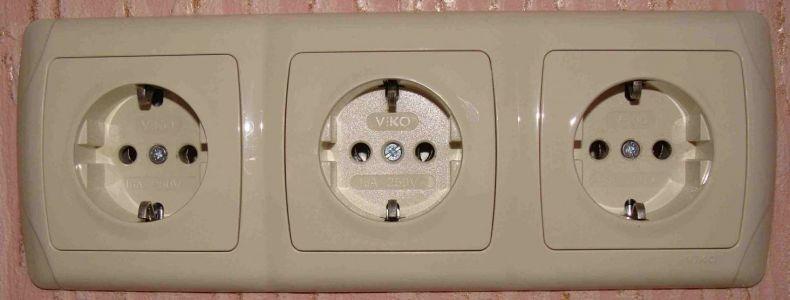

Последовательное соединение

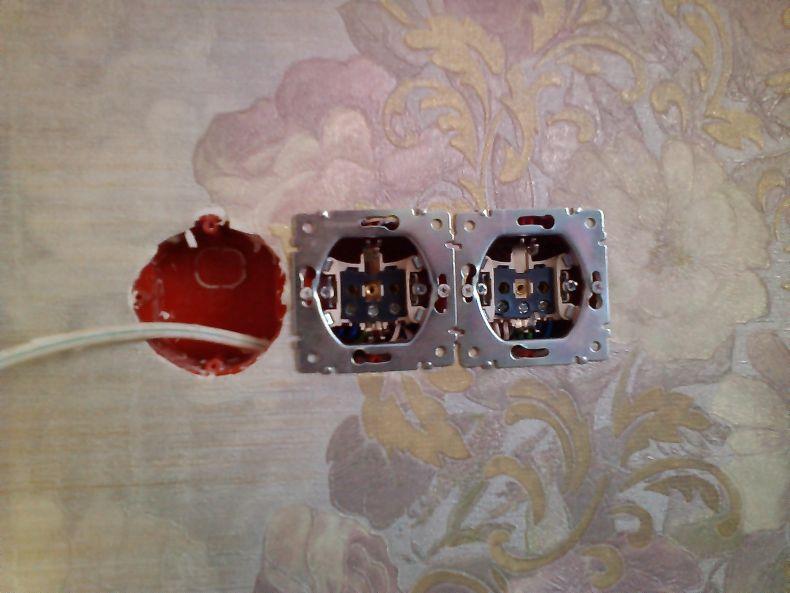

При таком соединении розетки соединяются между собой по очереди, одна за другой. И вместо обычной скрутки в этом случае используются контакты предыдущей розетки.

Данное соединение оправдано, если необходимо перенести розетку немного в стороне. Как правило, при таком монтаже старая розетка также остается на месте на всякий непредвиденный случай.

Преимущества последовательного соединения:

Экономия в проводах, ведь до новой розетки не нужно тянуть отдельный провод, а можно использовать небольшой отрезок нужного размера.

Недостатки последовательного соединения:

Мощные приборы лучше не подключать к розеткам, соединенных последовательно (стиральные машины, кондиционеры и тому подобное);

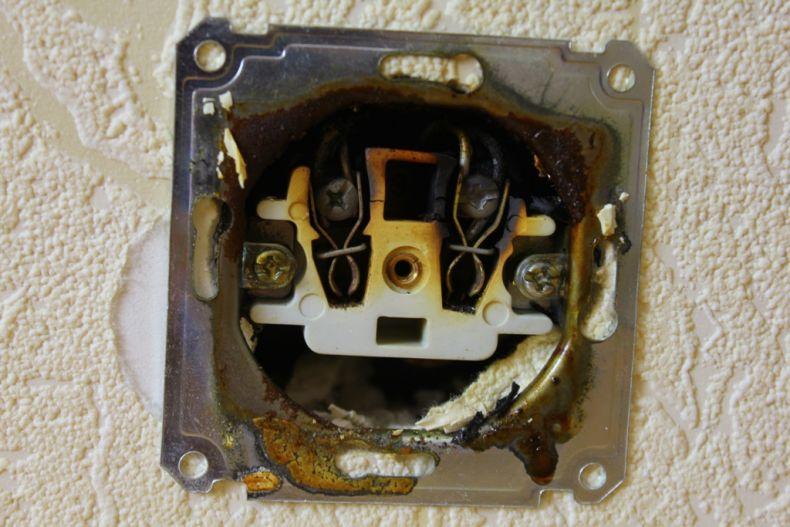

При поломке первой розетки перестанут функционировать и все остальные.

Смешанное соединение

Это особый тип последовательного соединения, но при этом будет отличаться повышенной надежностью.

Суть такого соединения заключается в следующем. От распределительной коробки уводится провод к самой дальней розетке. От этого провода делают отводы в нужных местах для новых розеток.

При таком соединении также получается много мест соединения проводов, что делает такое соединение менее надежным, по сравнению с параллельным. Если правильно рассчитано сечение подводящих проводов, то к каждому ответвлению можно последовательно подключить дополнительные розетки.

Кольцевое соединение

Такой тип соединения используется крайне редко, но его все же стоит рассмотреть. В нем провод по всему дому прокладывается в круг (с начальной точки провод возвращается обратно в электрический щиток). По ходу следования в провод делаются врезки и ставятся распределительные коробки на каждую комнату или другой узел.

Явным преимуществом такого соединения становится возможность работы, если где-то на участке произошла авария. В этом случае электрический ток от щитка придет с другой стороны.

С таким типом соединения также будет большой расход проводки.

Какой сделать выбор

Для выбора правильного типа соединения необходимо руководствоваться следующими особенностями:

Необходимо просчитать финансовую сторону каждого типа подключения;
Определить мощность подключаемых приборов и их количество;
Наличие отделки, чтобы определиться каким открытым или закрытым типом будет проложена проводка;
Если приборы для новой розетки будет мощным, тогда лучше использовать отдельную линию от электрического щитка. Если все правильно рассчитано, тогда можно подключить новую розетку с уже имеющейся распределительной коробке, что будет также надежным соединением;

Для маломощных приборов вполне можно использовать последовательное соединение (например, телевизор потребляет минимальное количество энергии).

Процесс установки розетки

Сам процесс монтажа розетки не так сложен:

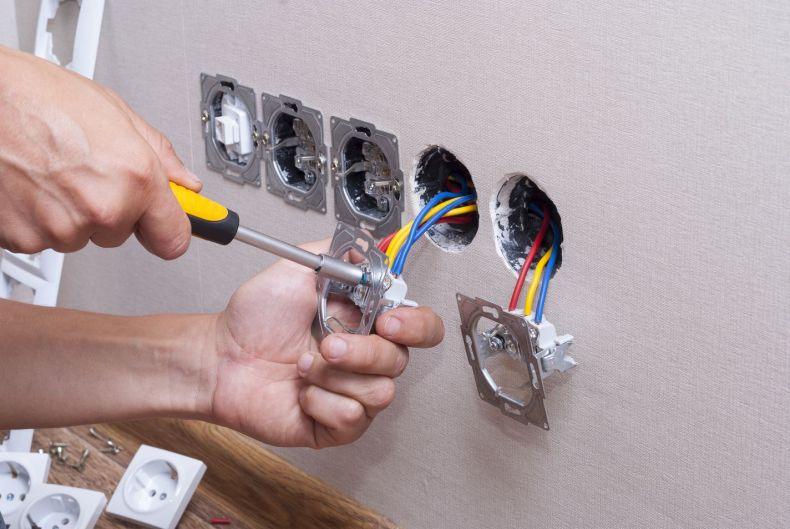

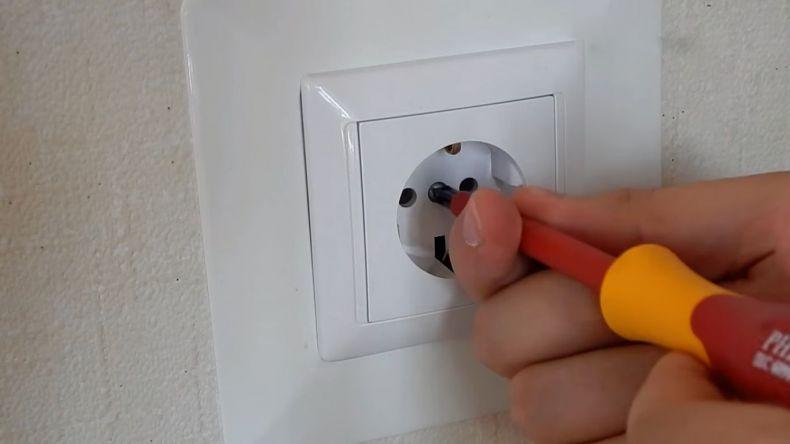

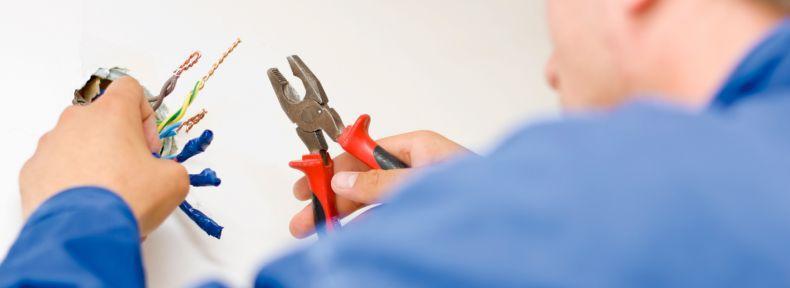

Обесточить помещение, на момент проведения работ, провода не могут быть под напряжением. Проверить это можно индикаторной отверткой;

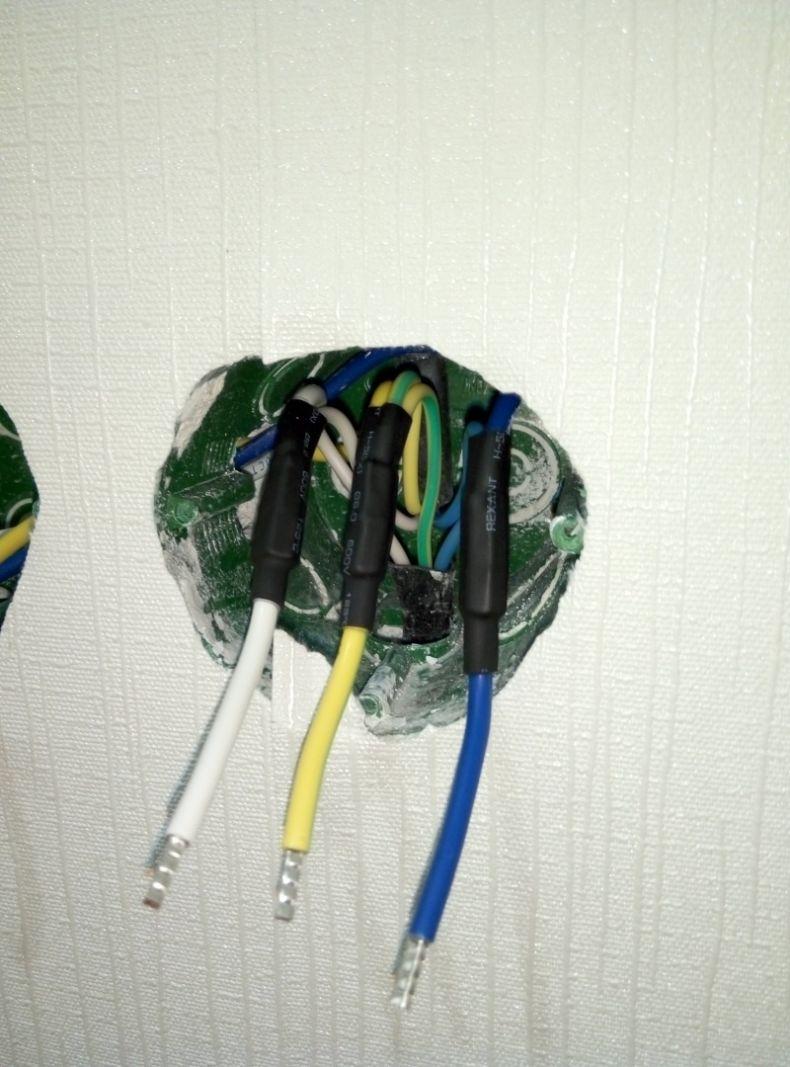

При соединении проводов принято делить их по цветам: синий – ноль, зелено-желтый – заземление. Для фазы подбирают уже любой другой оставшийся цвет. В зависимости от производителя и типа провода, они могут отличаться;

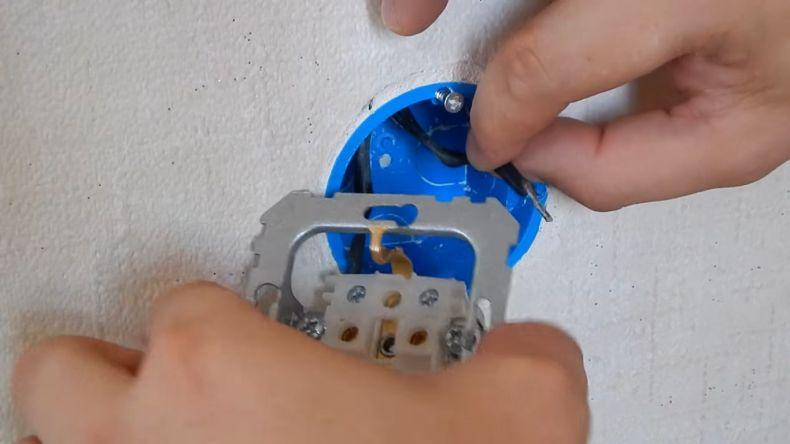

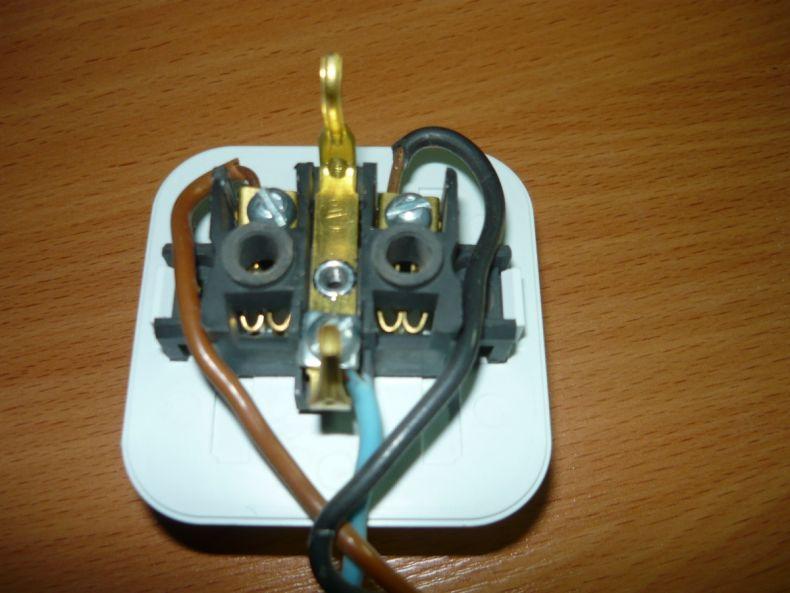

Каждый контакт подводится к своему контакту, если планируется последовательное соединение, то у каждого контакта будет по два провода;
Заземление всегда подводится к каждой отдельной розетке отдельно (для нее выделен отдельный средний контакт), даже если выбрано последовательное соединение. Если заземление соединить последовательно, то при перегорании у одной из розеток, на следующих его не будет также;

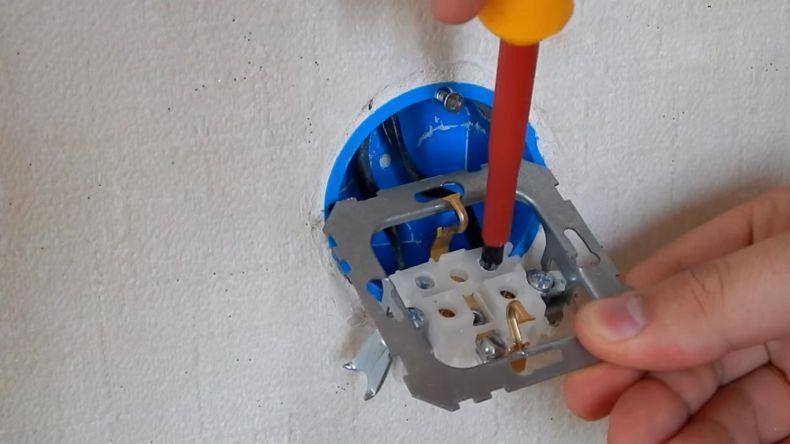

Для лучшего соединения провода с контактом розетки можно сделать из жилы кольцо, которое прижимает максимально сильно и надежно провод к контакту;

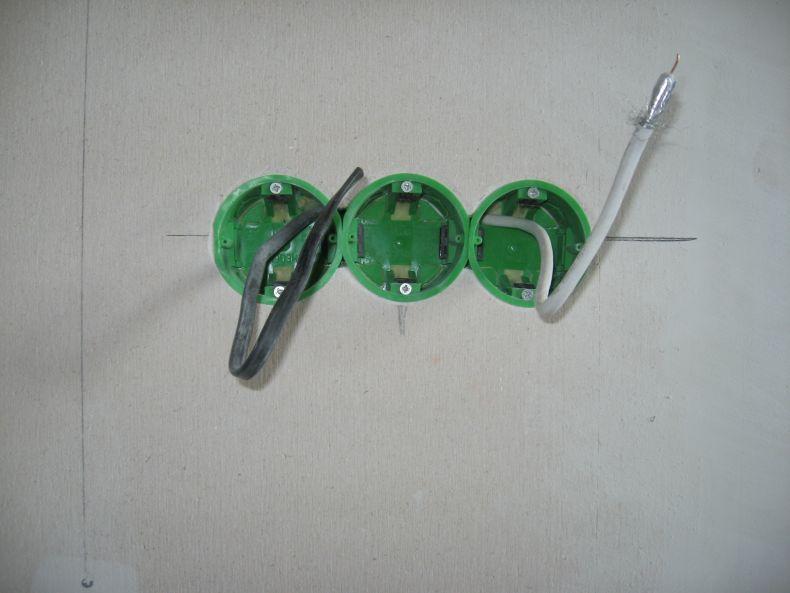

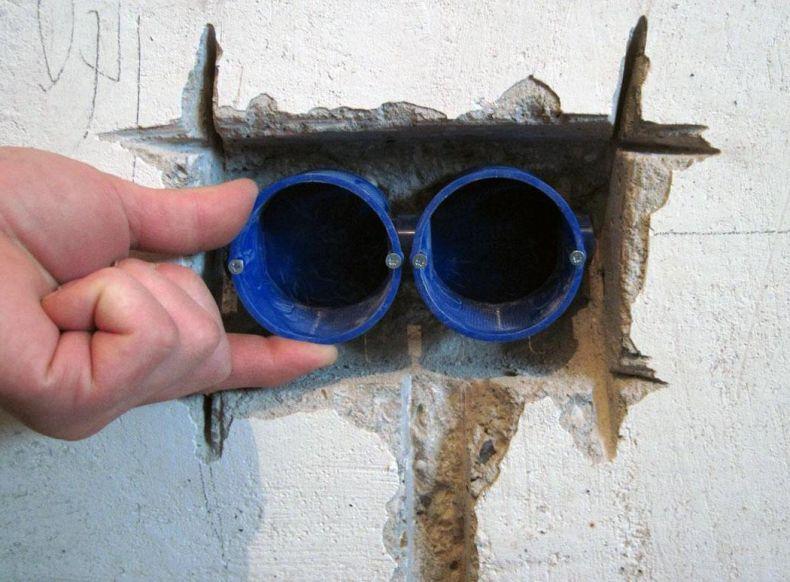

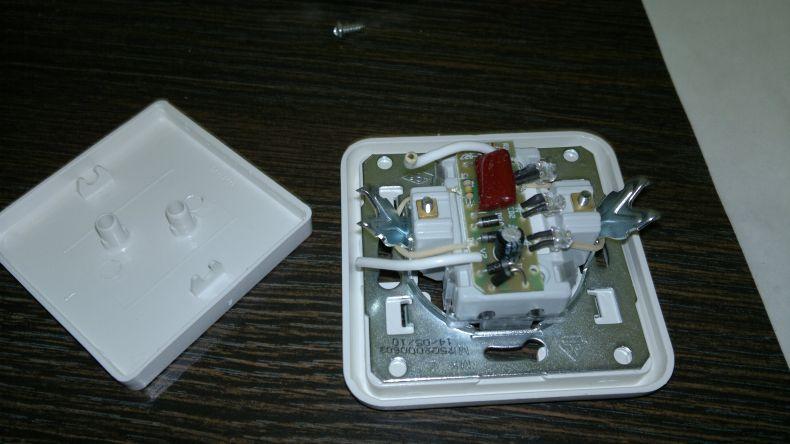

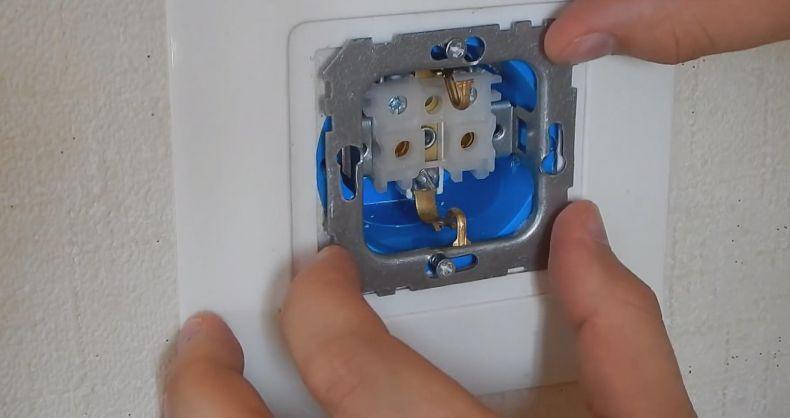

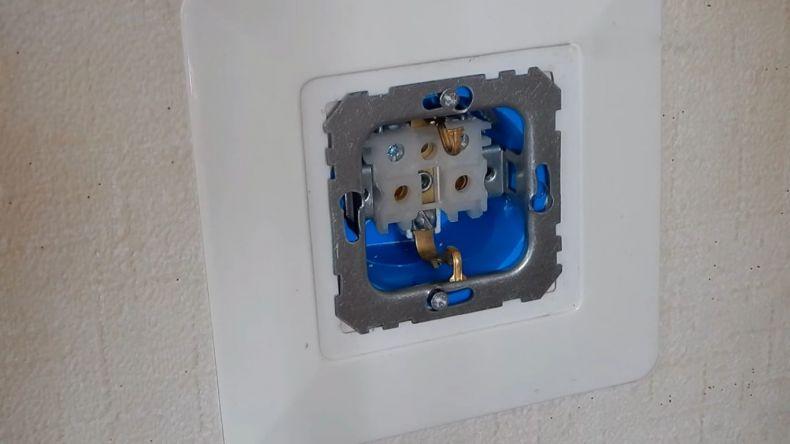

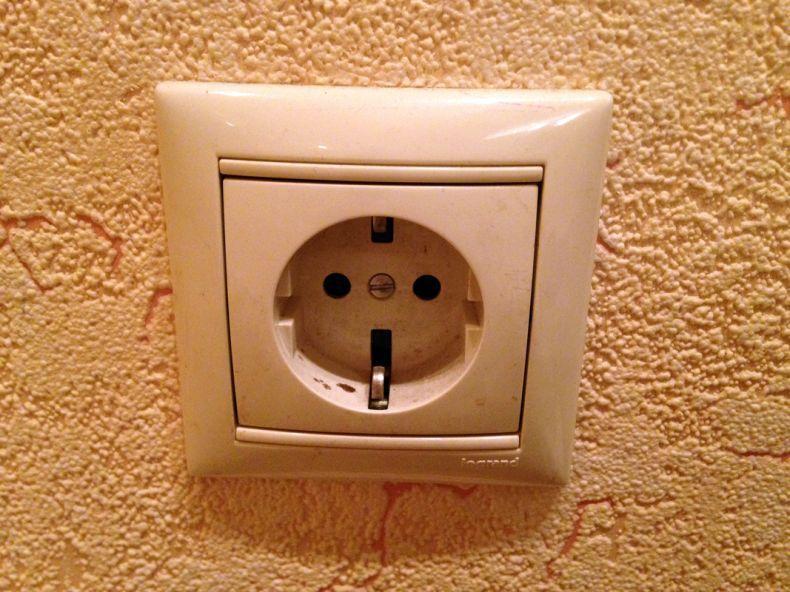

В конце останется лишь зафиксировать корпус розетки к его внутренней части. Для этого используется болт. Это конечно же проще сделать в открытом тип проводки. Для закрытого необходимо использовать подрозетник, в котором будет находиться сама розетка, а также провода, питающие ее. В этом случае необходимо винтами зафиксировать сначала сам подрозетник, а затем только приступать к прикручиванию внешней панели розетки.
Остается лишь провести проверку. Для этого вновь включается электричество и индикаторной отверткой проверяется поочередно ноль и фаза. После этого можно подключать электрические приборы.
