Как найти проводку в стене: обзор приборов для поиска дома скрытой проводки под штукатуркой, руководство с фото для чайников

Автор: Инженерная компания "КАПРО"

По сути, у скрытой электропроводки есть только один минус и он проявляет себя тогда, когда необходимо найти, как именно он проложен в стене, например, для переноса электроточки в другое место или для произошел случайный пробой.

Существует множество эффективных и не очень способов поиска внутренней проводки. Рассмотрим их подробнее.

Содержание

Чем хороша и как обнаружить скрытую проводку

Любой ремонт или перепланировка начинается с обдумывания, куда перенести коммуникации. А так как внешне проложенные провода этот пережиток прошлого, обнаружение мест прокладки скрытой проводки станет непростой задачей.

Несомненно скрытый метод укладки проводки более безопасный и эстетичный, но при проведении ремонтных работ необходимо точно знать где в стене проходит провод, чтобы случайно не просверлить его.

Вот наиболее частые случаи, когда нужна электросхема:

Перенос всей электропроводки.
Перенос части электропроводки.
Перепланировка перегородок в помещении.
Возникновение аварийной ситуации.
Переделка оформления помещения.

В случае замены все электропроводки, старые провода вообще не имеют значения, однако, их пересечения с новыми проводами все равно стоит всячески избегать.

Причины неправильной укладки проводов в стене

Тяжёлые последствия, которые получаются от незнания места расположения электропроводки являются следствием халатности при её монтаже.

Всевозможные СНиПы описывают ряд требований, по которым должен производиться монтаж электропроводки в помещениях различных типов и назначений.

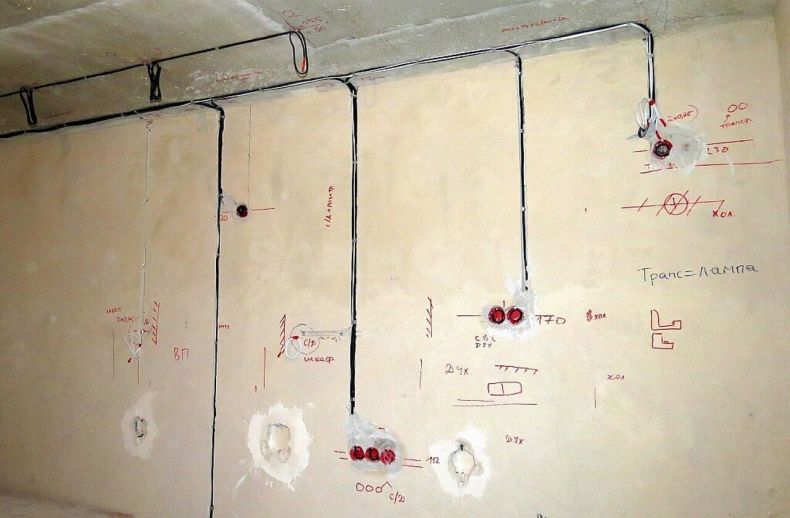

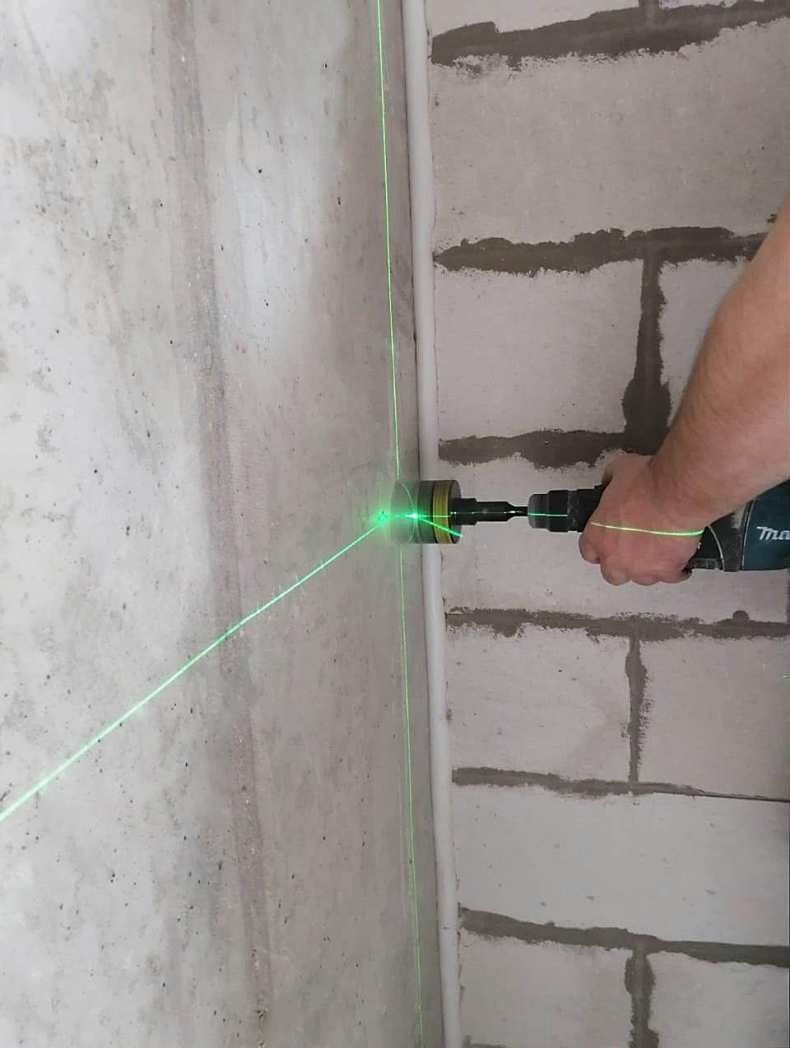

Одно из основных требований обязывает прокладывать идущие от распределительной коробки провода строго под углом 90°.
Однако на практике далеко не каждый электромонтажник выполняет данные требования, стараясь сделать прокладку электропроводных магистралей как можно быстрее и легче для себя.

Вторая причина — это привлечение к выполнению электромонтажных работ непрофильных специалистов, которые прорезают штробы в стенах, не соблюдая строго вертикального или горизонтального направления.

Например, отделочник или плиточник может просто-напросто не знать о существующих требованиях.

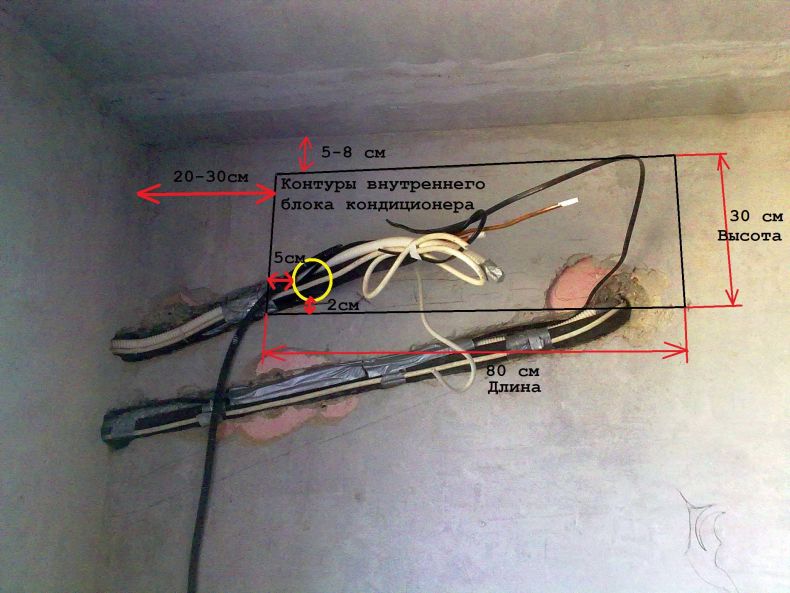

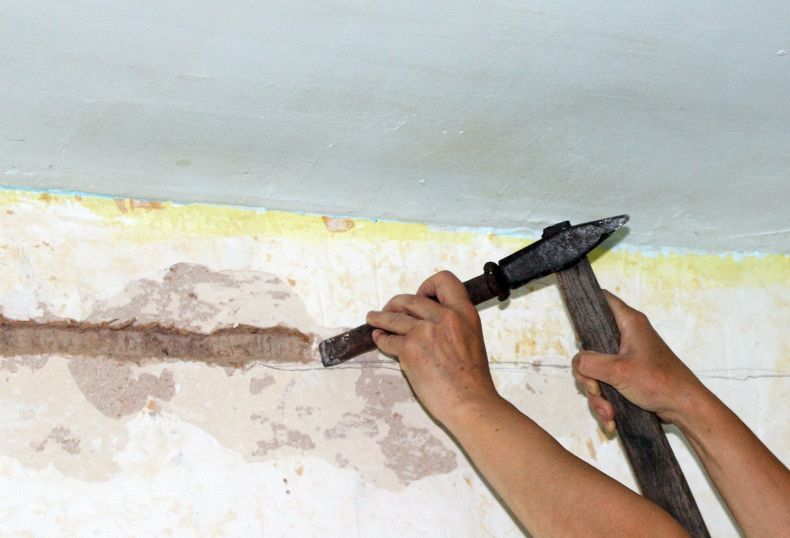

В дальнейшем это может стать сюрпризом для тех, кто в дальнейшем будет сверлить эту стену и наткнется на кабель, таким образом столкнувшись с проблемой вскрытия стены и дальнейшего восстановления пробитого кабеля. Что является крайне трудозатратным никому не приятным процессом.

Принцип работы устройств для поиска проводки

Специализированное оборудование способно быстро и точно определить, где именно в стенах расположены провода или арматура. Что является обязательным при проведении строительных или отделочных работ.

Приборы, по принципу работы, делятся на такие группы:

Электростатические приборы, реагирующие на протекающий по проводу заряд. Такие приборы просты, точны и доступны по цене. Важно, чтобы стены были сухие и не содержали посторонних металлических элементов.
Электромагнитные приборы работают по аналогичному принципу, только на проводах в момент поиска должна быть нагрузка не менее 1 кВт.
Металлоискатели. Провода, находящиеся в стене реагирует на излучаемое им магнитное поле, а он их в свою очередь фиксирует. Отрицательным моментом является, что металлоискатель реагирует на любые металлические элементы, находящиеся внутри стены.

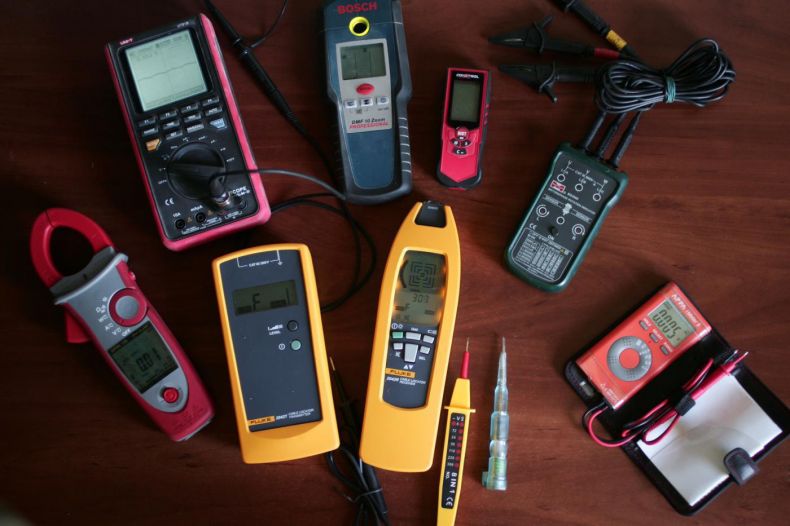

Профессиональная разнонаправленное оборудование способно находить не только электропроводку, но и проводить диагностику заземления, находить место обрыва и проводник с фазой.

Бюджетные модели приборов

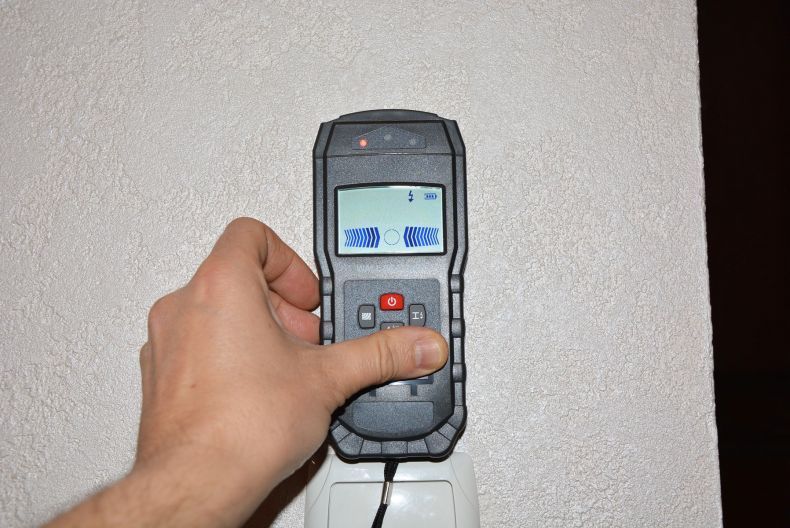

Самые часто используемые модели поискового оборудования:

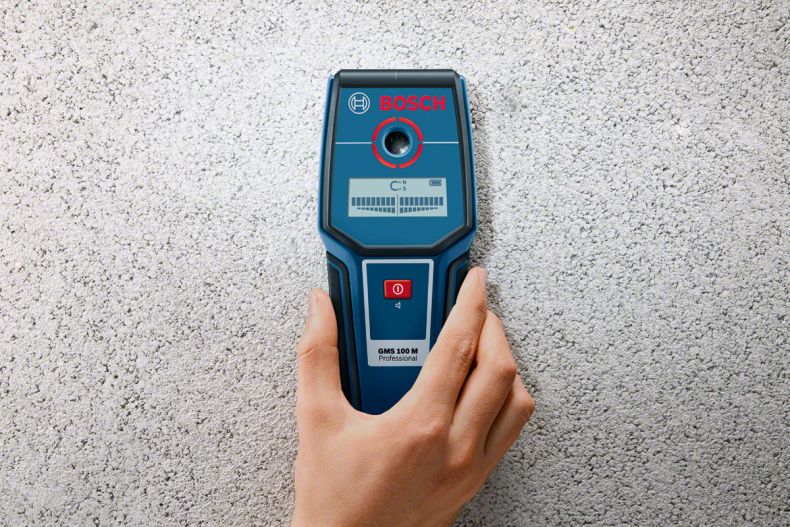

Bosch Truvo — простой в использовании прибор, оснащенный лампочкой, изменяющие свой цвет при приближении к металлу. Мигающее состояние говорит о проходящем напряжение в стене.. Глубина обнаружения до 7 см.
Зубр профессионал — может найти не только металлы, расположеные на глубине до 10 см, но и дерево на глубине до 2 см. Разный тип отображен на приборе разными цветами с указанием глубины.
Wall Condtrol — имеет хорошо защищённый корпус и, помимо металла, может обнаруживать спрятанный пластик. Отличается прекрасной точностью и подсвечиванием точки с помощью луча.
Mastech MS6906 — прекрасно подходит для поиска скрытых конструкций, токосодержащий проводки, изделий из металла на глубине до 7,5 см.

Нахождение внутреннего обрыва провода

Перед началом поиска обрыва провода, необходимо определить какой из контактов оборван, фаза или ноль. Для этого необходимо провести первичную диагностику с помощью индикатора.

Повреждённая проводка в бетонных стенах ищется с помощью всевозможных индикаторов, которые перемещаются вертикально и горизонтально вдоль стен. Момент прекращения прибором подачи сигнала сообщает о месте нахождении обрыва.

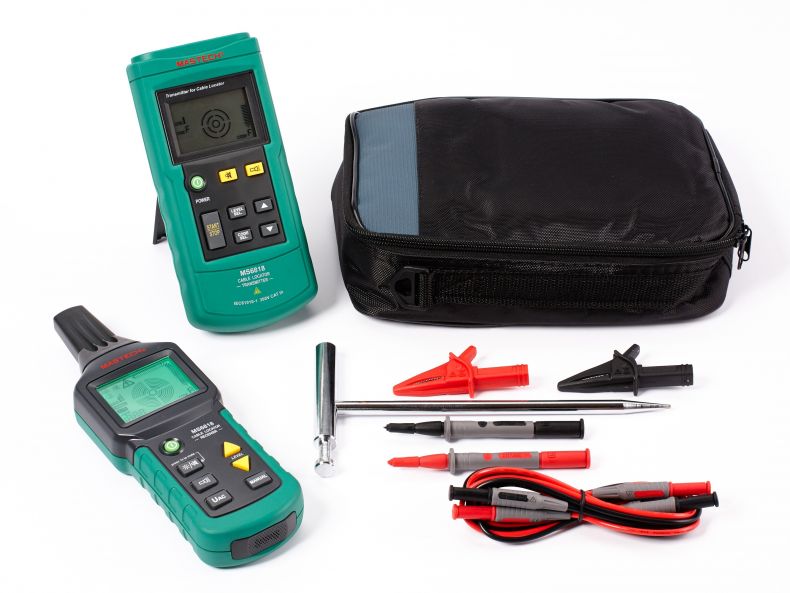

По такому принципу работает трассоискатель. К обесточенным проводам необходимо подключить генератор для подачи необходимого напряжения, которое будет вызывать реакцию датчика, настроенного на определённое электрическое поле.

Поскольку поиск обрыва проводки в стене является непростой задачей, лучшим решением для экономии времени будет использование современного оборудования.

Ошибки, допускаемые при поиске проводки

Существуют и другие, так называемые народные методы, поиска скрытой проводки, которые, как правило, просто тратят ваше время:

Использовать компас. Поиск таким способом является заблуждением, так как внутри квартиры создать необходимо магнитную индукцию невозможно.
Использование магнита в качестве искателя, который необходимо привязать к верёвке и в момент прохождения над проводом он должен отклоняться. Однако, такой метод тоже является заблуждением.

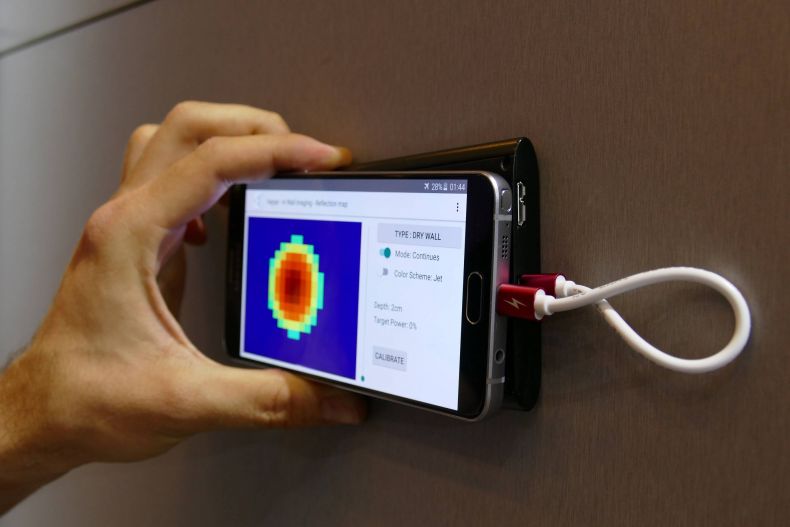

Поиск телефоном, на котором будет установлено приложение, влияющие на встроенный в телефон магнитный датчик, для поиска кабеля. Но, в этом случае, устройство будет реагировать на любой металл, находящийся внутри стены.

Остальные способы нахождения внутренней проводки

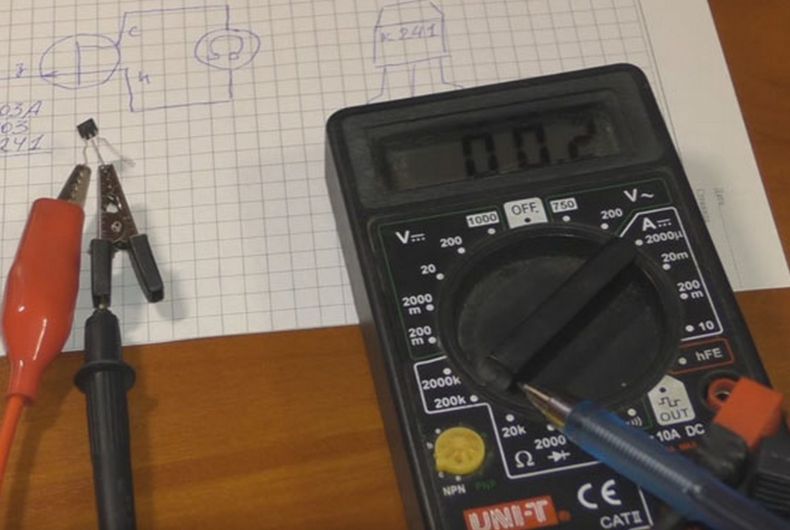

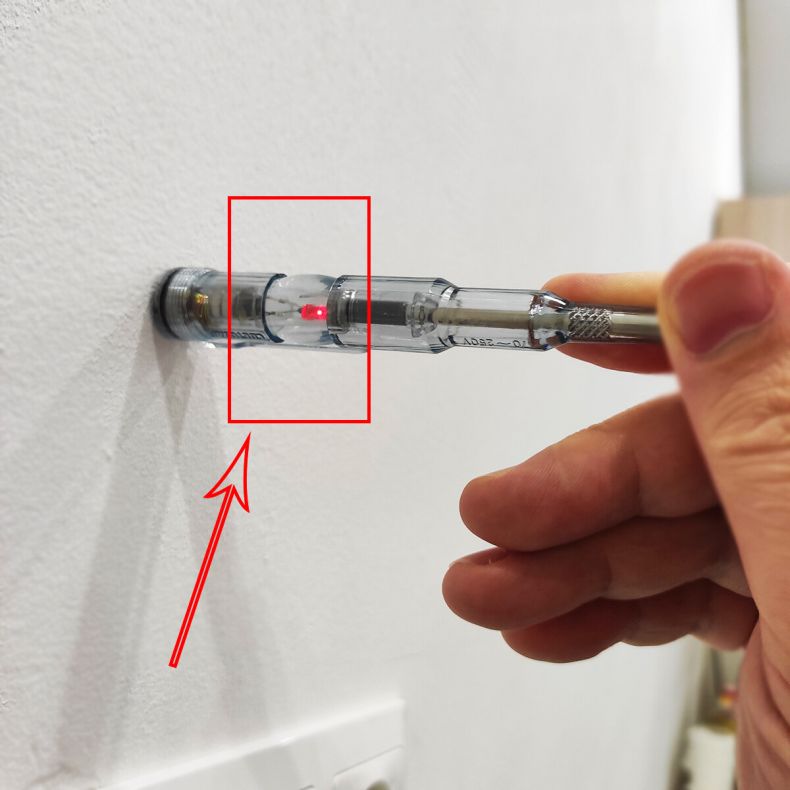

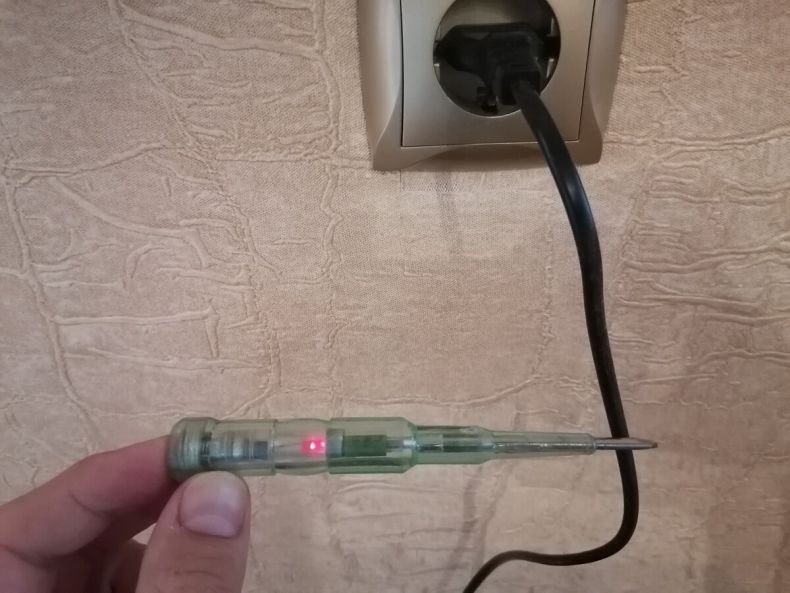

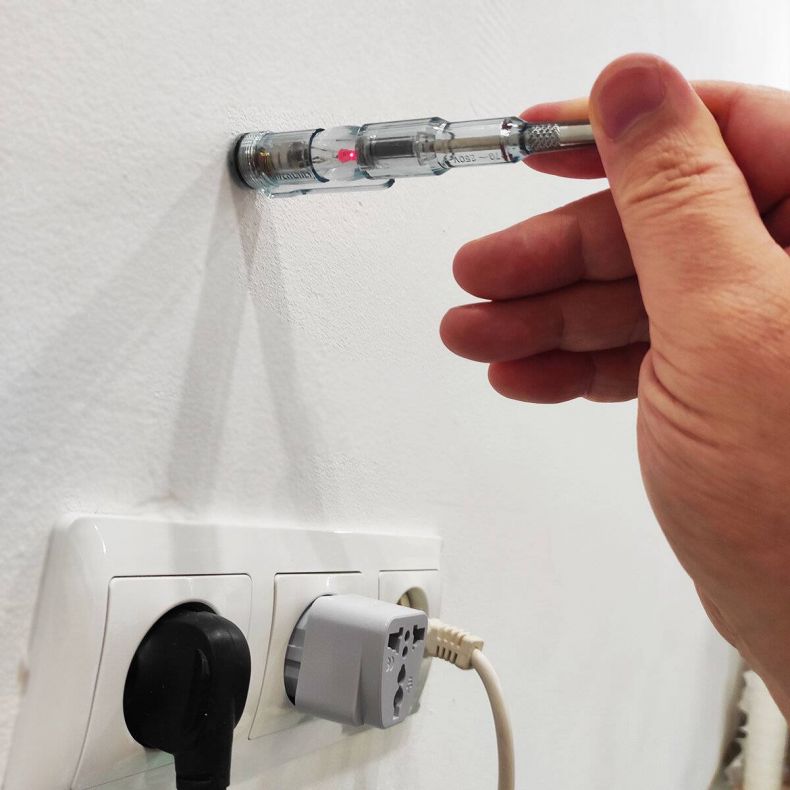

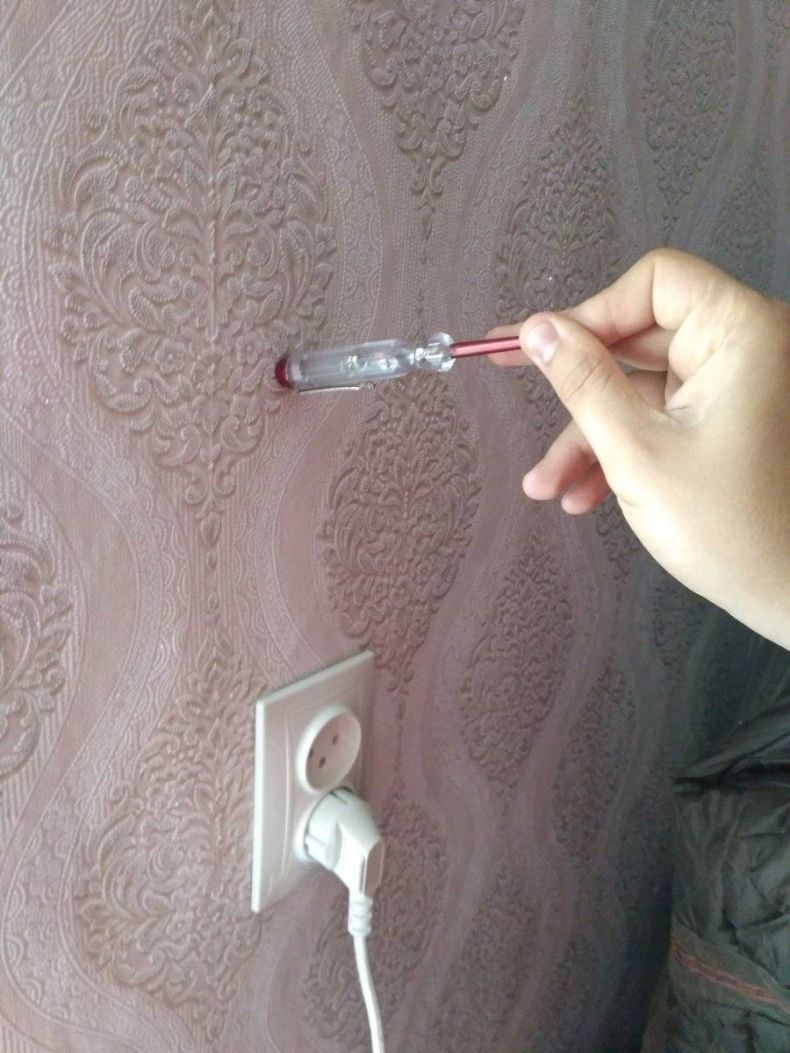

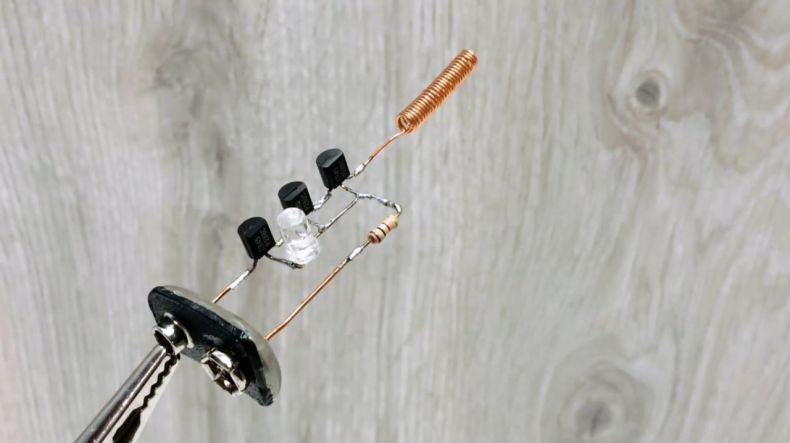

Для нахождения скрытой проводки внутри стен некоторые умельцы применяют радиоприемники, слуховые аппараты или обычную классическую индикаторную отвёртку.

Но результаты, полученные от такой диагностики являются сомнительными и могут привести в лучшем случае к поражению электрическим током, а в худшем случае, из-за неправильного подключения, может случиться короткое замыкание и, как следствие, пожар.

Поэтому для тех, кто не уверен в собственных силах, лучше воспользоваться услугами специалиста, у которого есть предназначенное для этого оборудование.
