Как перенести розетку в другое место: поэтапный алгоритм переноса + описание требований согласно ПУЭ и мер электробезопасности

Каждый хотя бы раз планировал в доме перестановку или перепланировку. Такие манипуляции часто связаны с необходимостью перемещения розетки в другое место или созданием новой точки подключения.

Процедура не требует каких-либо профессиональных навыков, а потому ее можно проделать самому в домашних условиях. Прежде чем перейдем к описанию процесса, подробнее рассмотрим подготовку к процедуре.

Меры безопасности

Есть несколько важных моментов:

1. Допустимы к использованию вертикальный или горизонтальный типы укладки проводов, расстояние от новой точки питания до потолка равно примерно 20 см, от окон, дверей, уголков или карнизов – 10 см;
2. Предпочтительная высота для монтажа новой розетки от полуметра до одного метра, расстояние до плит, трубопроводов и батарей рекомендуется не более полуметра;
3. Для подключения электросети понадобятся кабели ВВГнг с минимальным сечением — 1,5 мм2, и 4-6 мм2 для силовых розеток;
4. Обязательно наличие распределительных или монтажных коробок для защиты участков стыковок кабелей и ответвлений.

Подготовка к переносу розетки

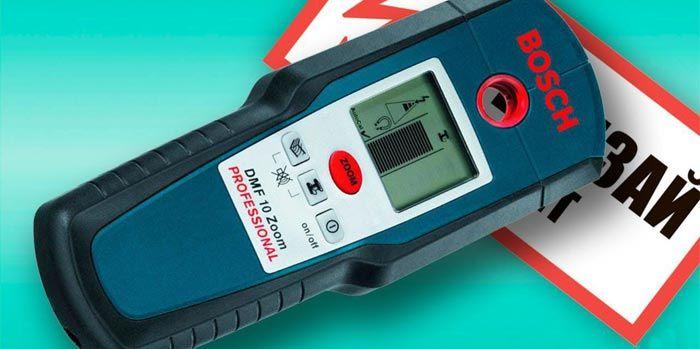

Перед тем как приступать к практике, рекомендуется составить схему для новой линии электропередачи с оптимальным расположением, изучить схему старой проводки, учесть расположение скрытых участков. Так как работа с электричеством довольно опасная, необходимо обесточить помещение.

Какие есть способы переноса розетки

Нельзя просто перенести розетку в новое место, прежде не обеспечив его доступом к электричеству. Есть несколько вариантов решения данной проблемы.

Перенос розетки с помощью шлейфа

Это хороший вариант, если новое предполагаемое место для размещения розетки располагается неподалеку от старого. Способ представляет собой создание некой перемычки, которая соединяет две точки.

Преимущества такого метода – минимум затрат и возможность сохранить обе розетки – старую и новую. Однако есть недостатки – на группу розеток общая нагрузка будет больше, поэтому не получится подключить к обеим точкам одновременно технику, требующую большой мощности.

Также стоит учитывать, что материал для шлейфа и сечение проводника нужно подбирать в соответствии с проводкой старой розетки.

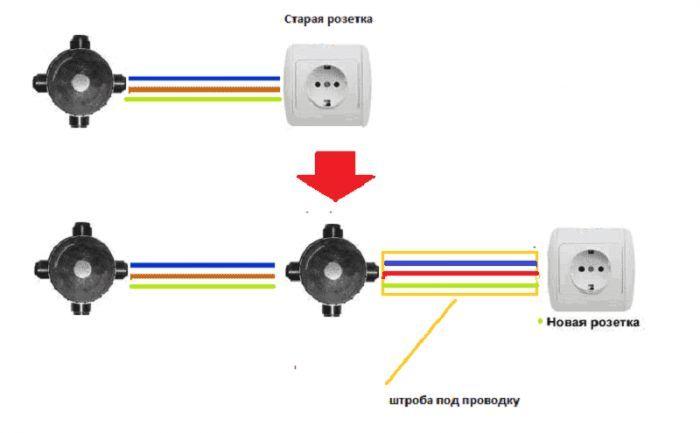

Удлинение проводов

Суть метода заключена в его названии – удлинении старой линии. То есть создается новая штроба, а соответственно способ будет полезен тем, кто планирует ремонт или же не жалеет стен ради выполнения задачи.

Тем не менее метод является безопасным. Здесь новым распределительным коробом будет служить старая розетка.

Есть несколько способов удлинения проводов:

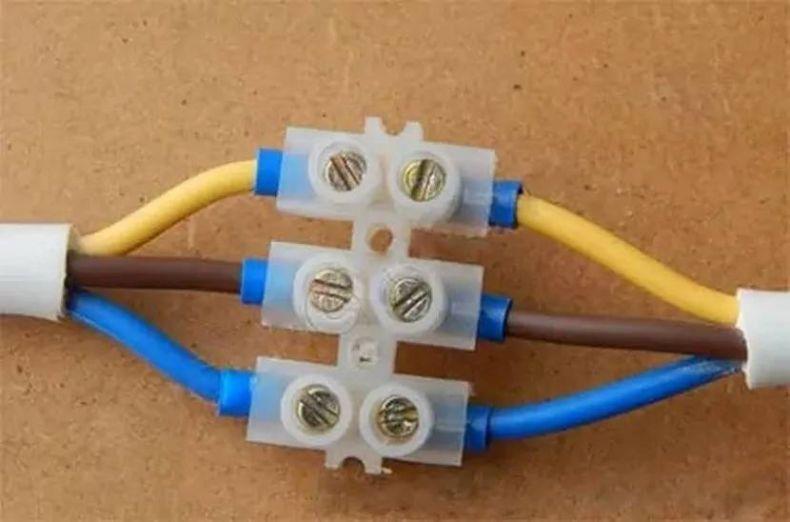

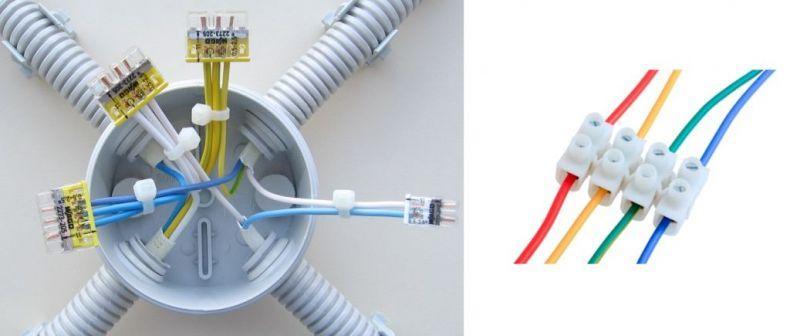

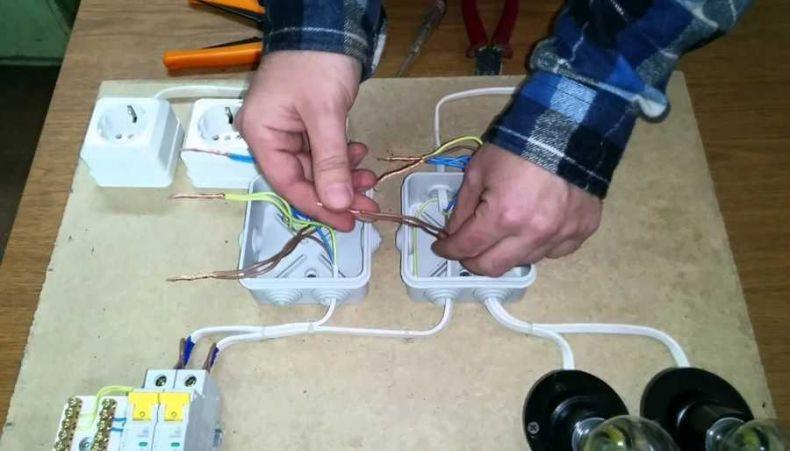

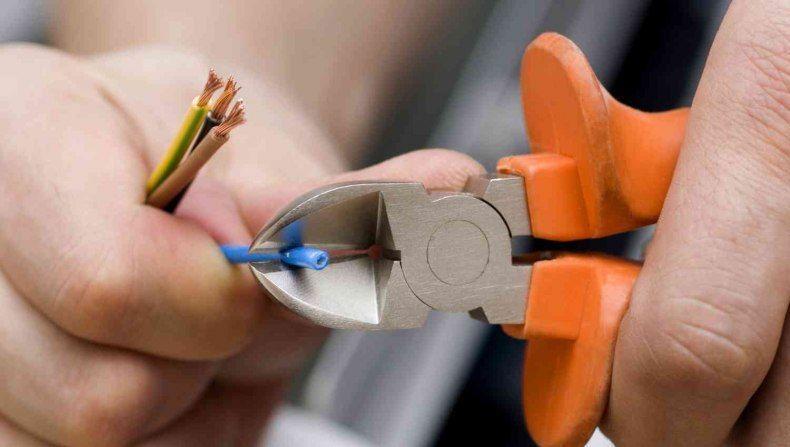

1. Один из вариантов – использование клемм. Для этого убирают с проводников изоляцию, после чего их вставляют в отверстия или крепят с помощью винтов. Для проводников из меди или алюминия подойдут клеммы с пружинами, винтовые же лучше использовать для более прочных металлов.
2. Другой вариант – использование пластиковых колпачков или по-другому СИЗ (соединительный изолирующий зажим). Буквально, это колпачки, выполненные из нейлона, полипропилены или поливинилхлорид. При покупке колпачков стоит обратить внимание на пружины – есть возможность приобрести брак или подделку.
3. В дополнение к способам выше можно использовать скрутку или пайку, что повышает надежность соединения. Нужно очистить концы проводов, скрутить, затем соединение помещают в припой и в паяльную ванну. После остывания обмотать изолирующей лентой либо надеть колпачок или термоусадочную трубку.
4. Более качественное соединение обеспечит метод сварки, однако тут необходимы профессиональные навыки, поэтому лучше обратиться к мастеру за помощью.

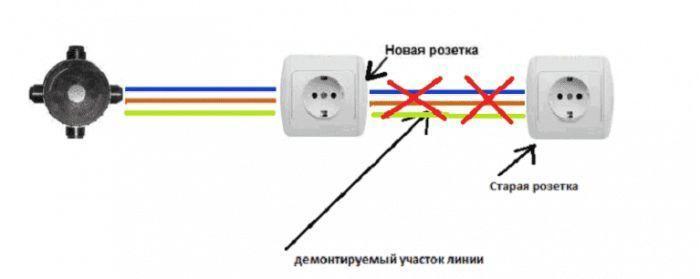

Укорачивание проводов

Этот способ полезен, если необходимо перенести розетку выше ее старого расположения. Для этого штробу вскрывают до нужного места, после делают отверстие для подрозетника, отрезают кабель и приступают к монтажу коробки и новой розетки.

Шлейфовый способ создания новой розетки

Перед началом работы необходимо подготовить некоторые материалы:

• Плоскогубцы, зубило и молоток;
• Проводники с необходимым сечением;
• Хомуты, стриппер, розетку и подрозетник;
• Перфоратор с 70-миллиметровой коронкой;
• Индикаторную и шлицевую отвертку;
• Материал для заделки штроб;
• Штроборез или болгарка.

Как перенести розетку, используя шлейф

После выполнения всех необходимых мер безопасности приступаем к работе. Если решено делать скрытую проводку нужно начать с прорезания штробы и пространства для монтажной коробки.

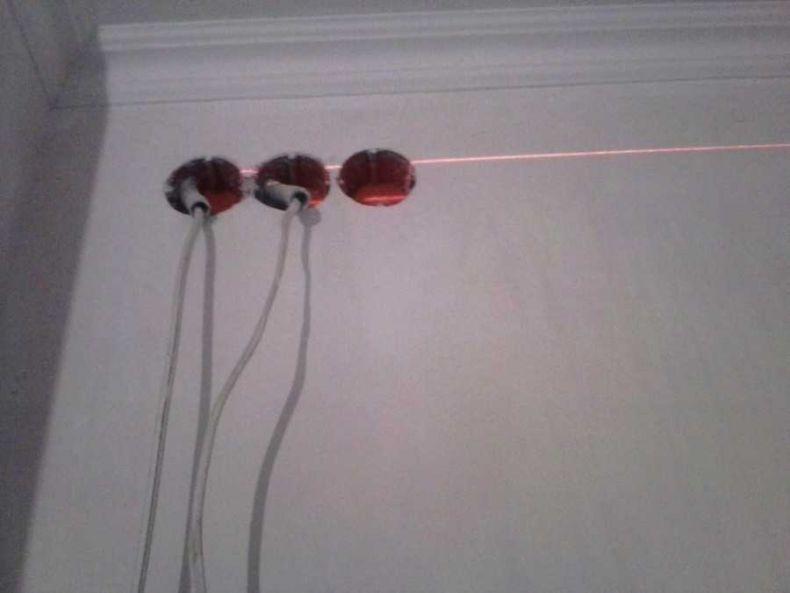

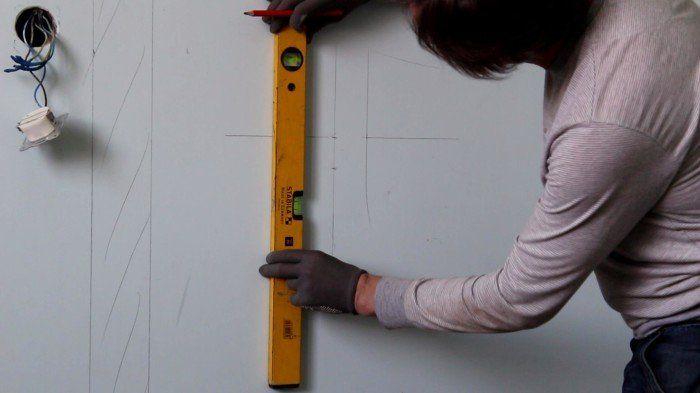

1. Сначала следует сделать разметку – пометить место для новой розетки и провести линию до старой.

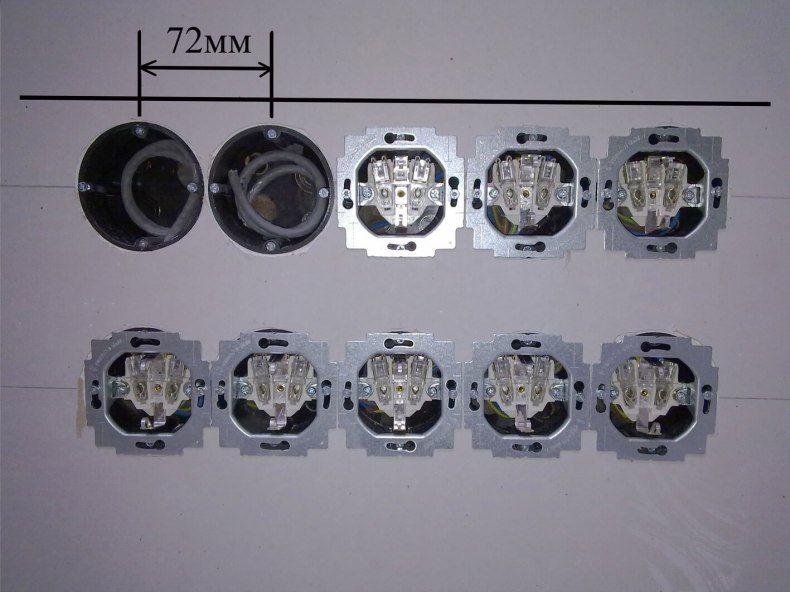

2. Далее нужно создать лунку для подрозетника глубиной около 50 мм.
3. После приступать к изготовлению канавки с помощью штробореза, болгарки или перфоратора.

Соединение элементов сети

Следующим этапом работы является соединение всех элементов в одну сеть.

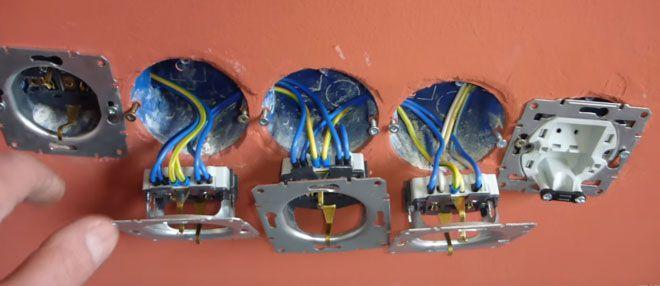

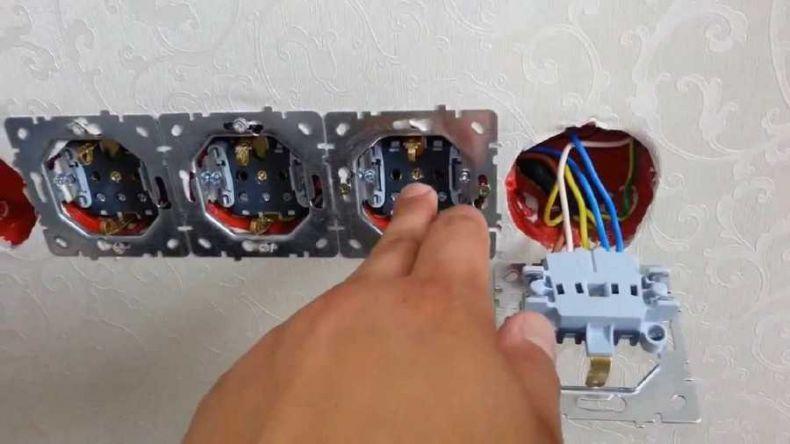

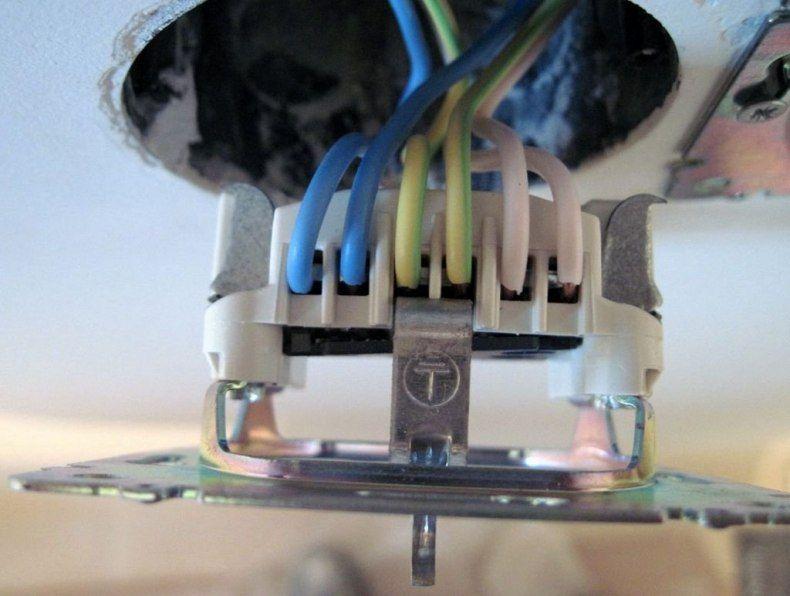

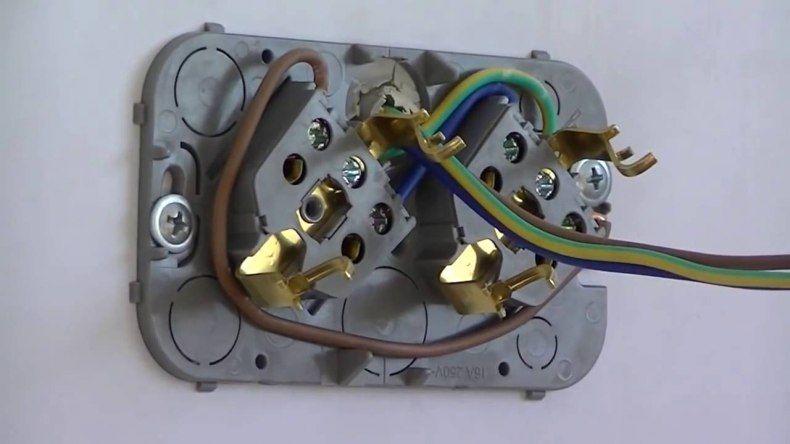

1. Для этого нужно отмерить необходимой длины участок кабеля, зафиксировать один конец в зажимах старой розетки, затем разместить проводку в изготовленной штробе, расположив концы к клеммам, зафиксировать посредством хомута.

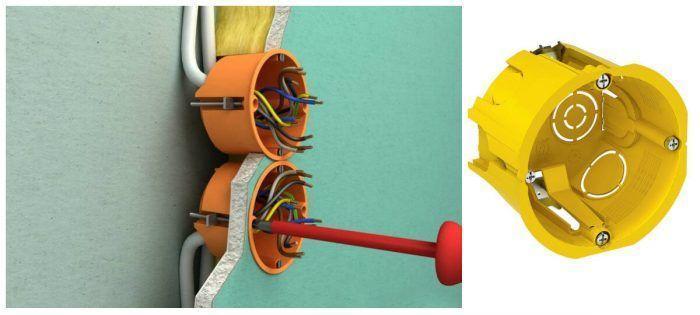

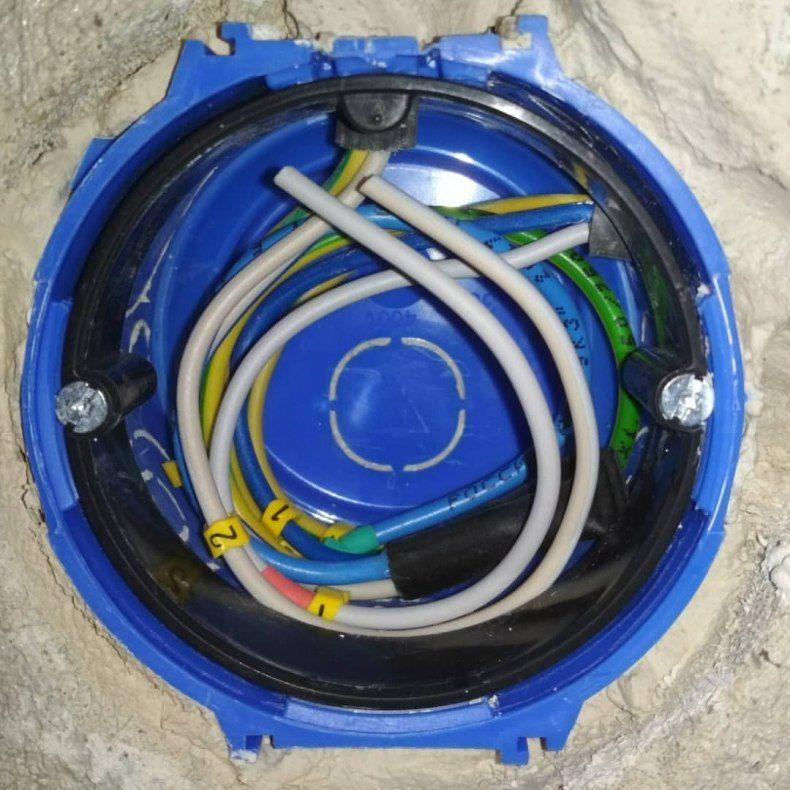

2. Теперь можно приступать к монтажу коробки, проводку выводят через ее отверстие в стенке.
3. Предварительно очистив концы от изоляции соединить нулевой провод последовательно с фазным.

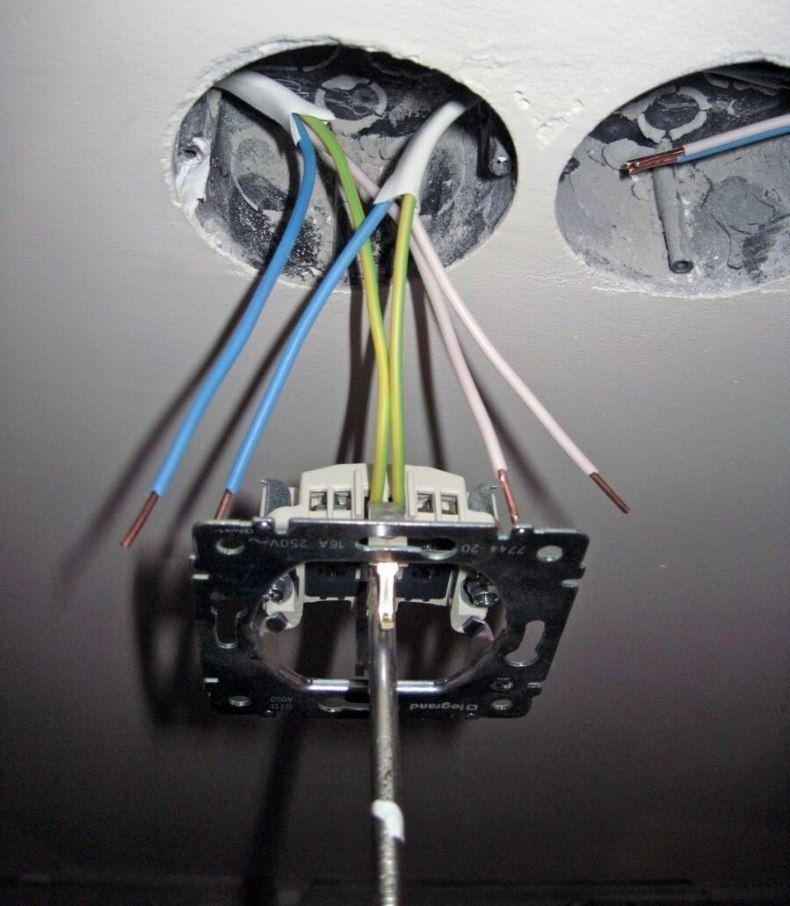

4. Здесь стоит учесть, что защитный проводник должен иметь свой вывод к каждой из розеток, так как соединение должно быть параллельным.
5. Когда основная часть работы завершена, можно приступать к установке подрозетника, поместив в него рабочую часть розетки.

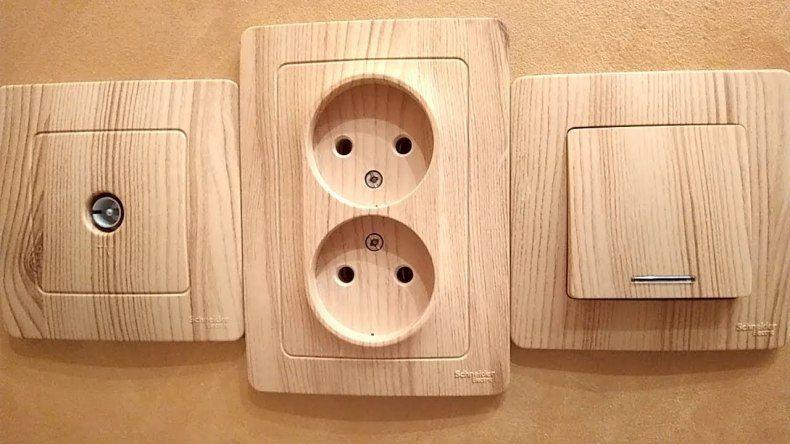

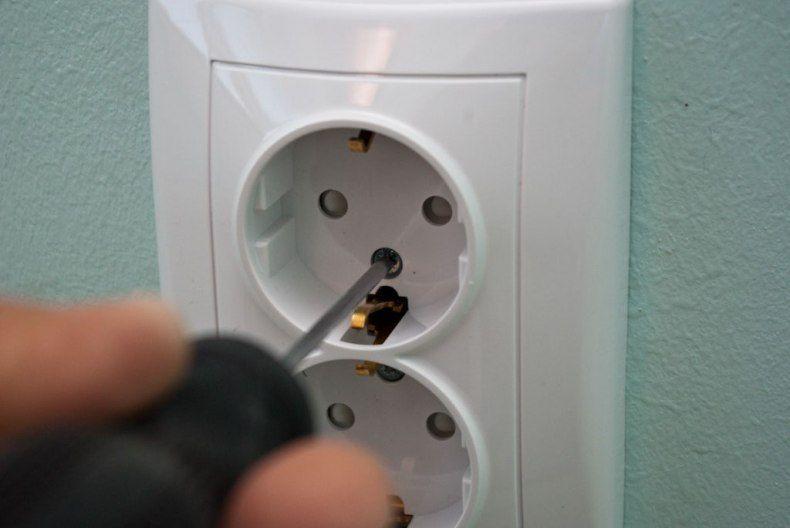

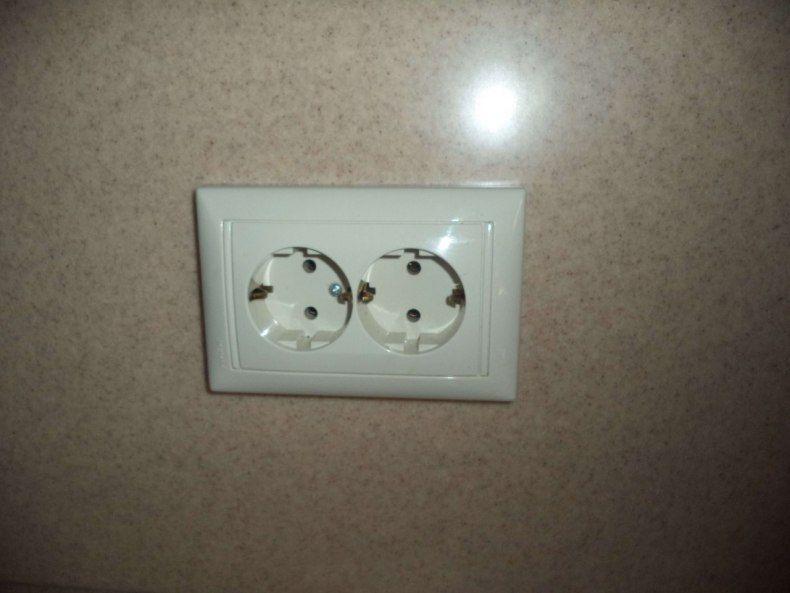

6. Последнее действие – установить декоративную панель. Теперь можно проверять работоспособность новой розетки.

Организация новой линии

Перед применением этого метода нужно определиться с тем, каким способом осуществлять работу:

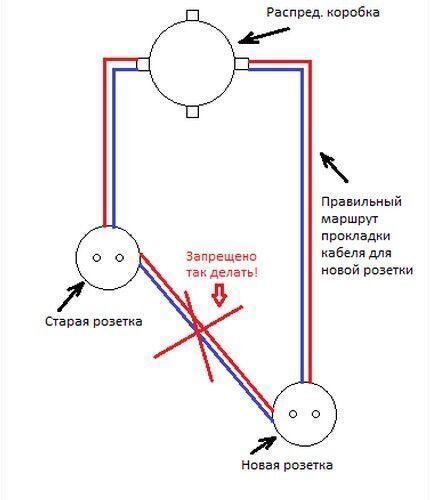

• Проложить путь к новой розетке с помощью распределительной коробки, которая уже есть;
• Провести новую линия к розетке от щитка со счетчиком.

Первый вариант подойдет в том случае, если было решено заменить старую проводку, а второй если есть необходимость проведения линии для подключения какого-нибудь прибора, потребляющего большое количество мощности.

Из минусов здесь можно назвать большее расходы, а из плюсов – отдельная линия надежнее в любом случае.

Что нужно будет сделать:

1. Прорезать штробы от места источника питания до новой розетки;
2. Внутри щитка расположить автомат, уложить проводку в штробы и залить строительным раствором;
3. Изготовить лунку под монтаж коробки, установить подрозетник.

Для работы понадобятся клеммы или колпачки, про которые было сказано выше. Все старые части системы необходимо удалять, а открытые отверстия лучше не оставлять и залить строительным раствором, после чего поверхности подвергнуть шлифовке.

Заключение

Большое разнообразие способов переноса розетки позволяет проделать процедуру в домашних условиях, без необходимости обращаться к профессионалу, что дает возможность сократить расходы во время ремонта, однако стоит подходить к работе со всеми внимательностью и осторожностью.
