Как проверить транзистор мультиметром (не выпаивая из платы): как прозвонить на работоспособность с помощью тестера по инструкции?

Транзистор является радиокомпонентом различных электронных схем, управляющим потоком электрического тока в сети, что делает эту деталь одной из самых важных в схеме. Деталь технически является полупроводниковым триодом с тремя контактами.

Транзисторы подвержены поломкам, так как существует много факторов, влияющих на работу этой детали (напряжение в сети, температурный режим и т.д.), и нарушение хотя бы одного фактора может привести к поломке детали, а значит и к неисправностям во всей электронной схеме.

Поэтому при появлении неисправностей в схеме стоит проверить работоспособность транзистора (-ов) при помощи мультиметра.

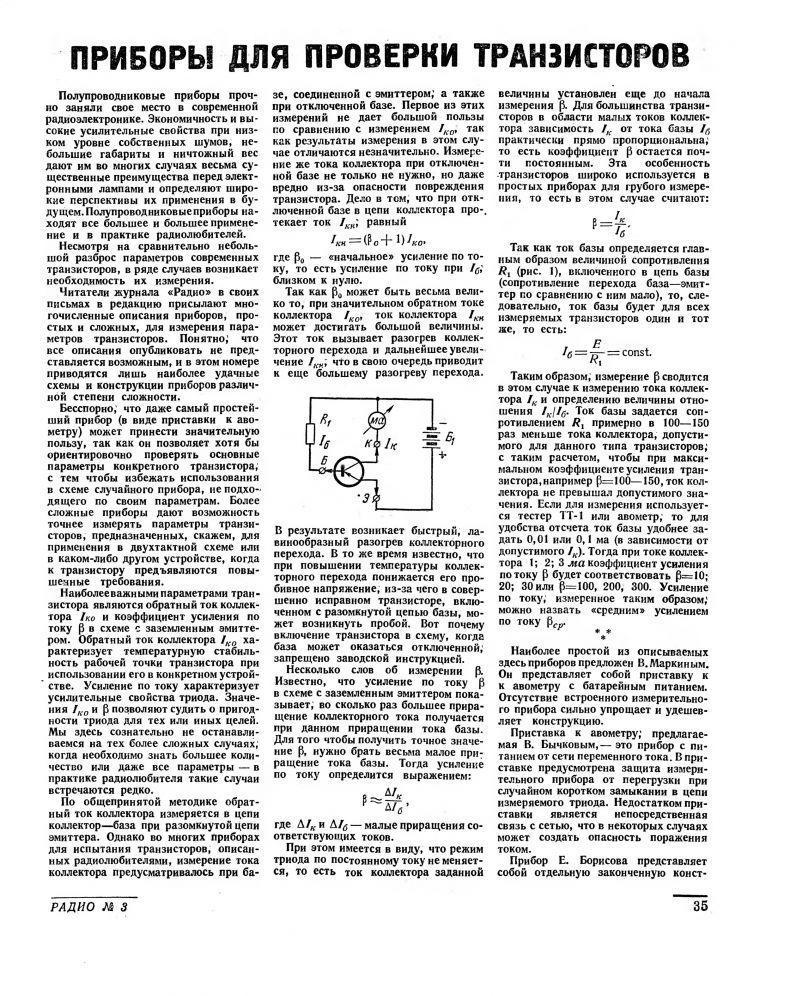

Начало проверки

Вначале стоит определиться с типом и характеристиками детали. Для этого нужно просто посмотреть маркировку и вбить её в браузере, таким образом находим даташит (техническая документация), откуда можно узнать про тип детали и остальную главную информацию.

После определения всех характеристик нужно выпаять деталь и приступить к её проверке, которая у разных типов транзисторов будет отличаться, а существует огромное количество типов таких полупроводниковых компонентов, так что рассмотрим каждый вариант.

Биполярный транзистор

Он является самым распространённым типом, так что проверять его достаточно просто.

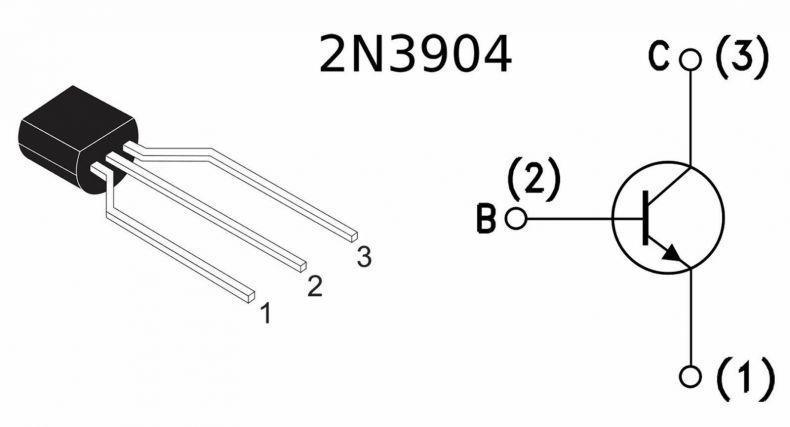

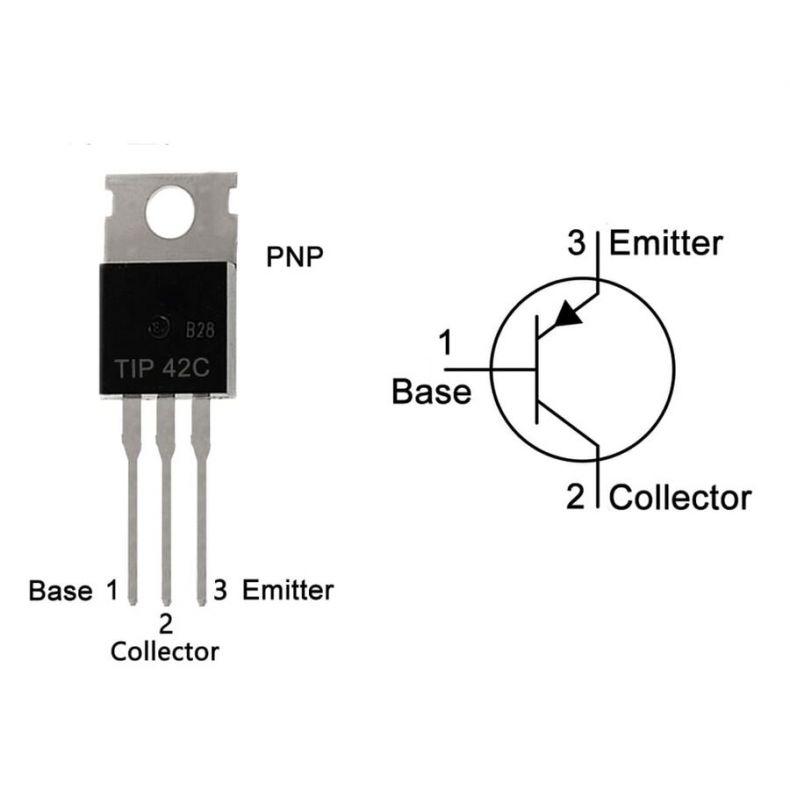

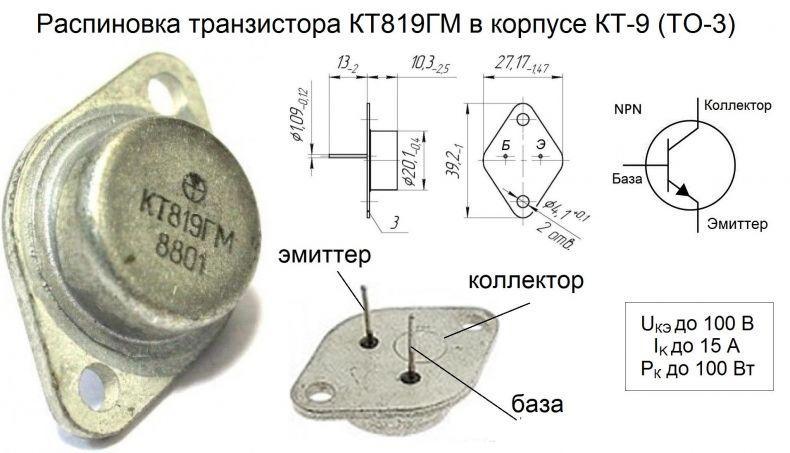

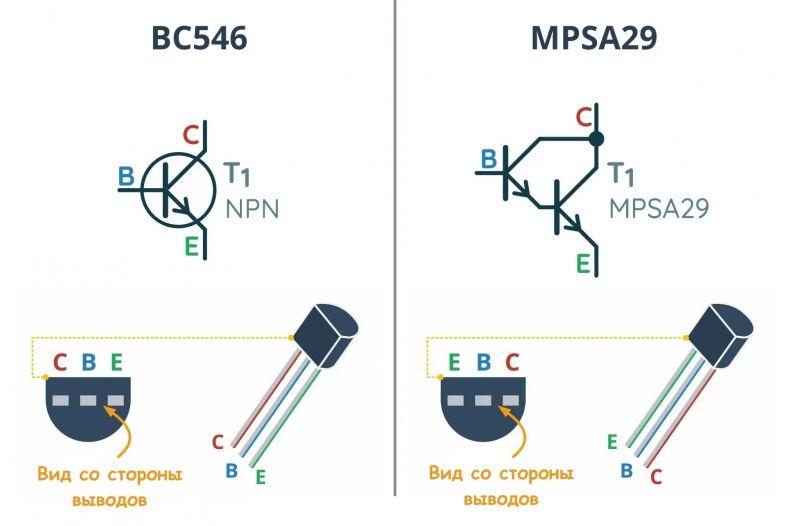

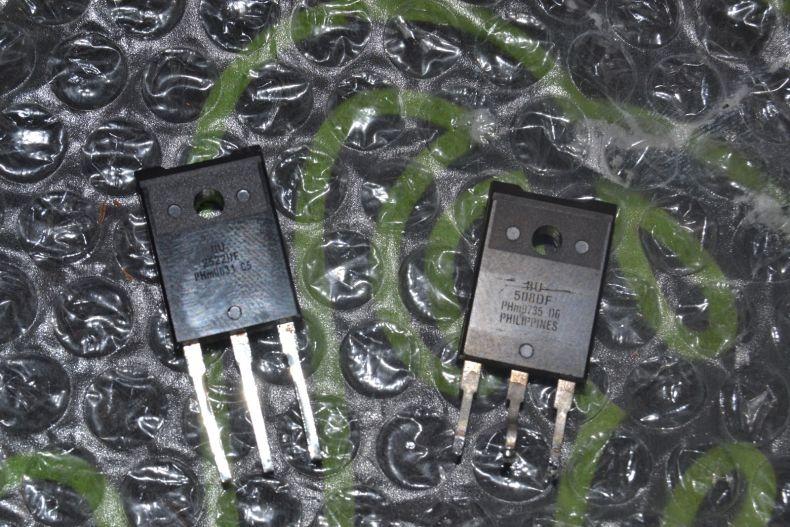

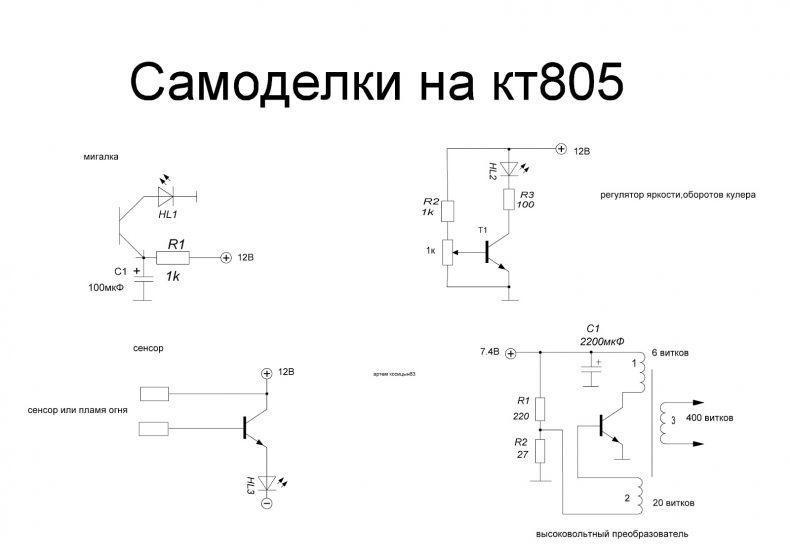

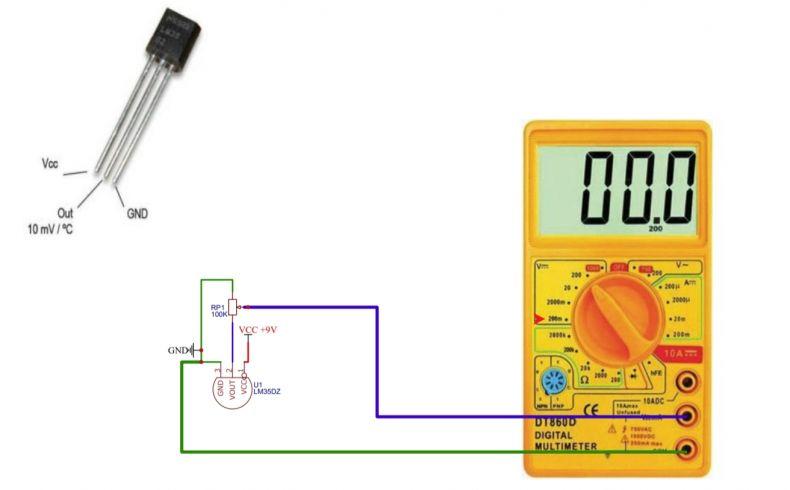

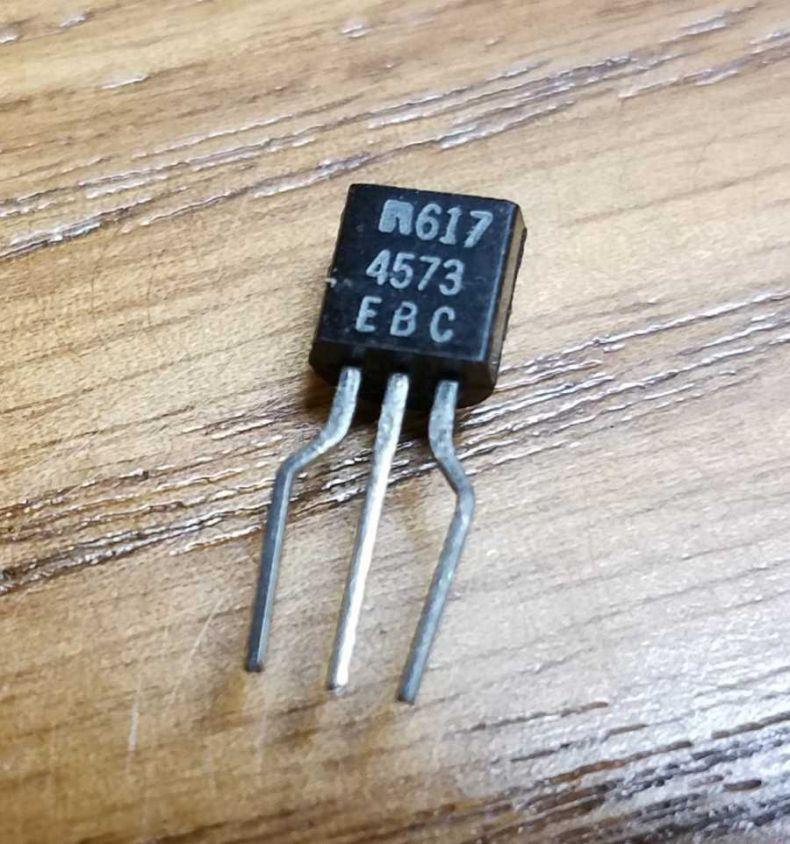

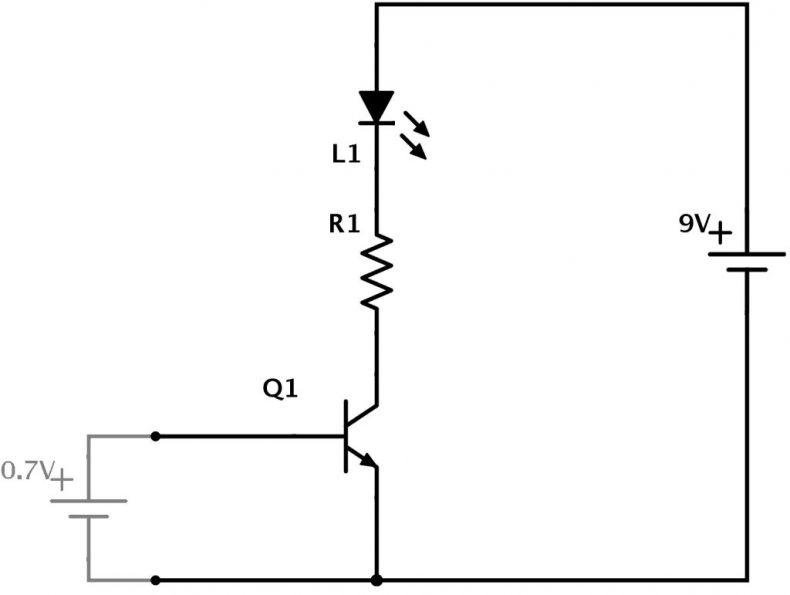

Разделяется на разные модели: Цифровые, аналоговые, гибридные (силовые). Имеет три вывода, представленные длинными тонкими штырями: Базу (обозначается «Б»), эмиттер (обозначается «Э»), коллектор («К»).

У таких транзисторов есть два вида проводимости (p-n перехода), определяющиеся в их технической документации:

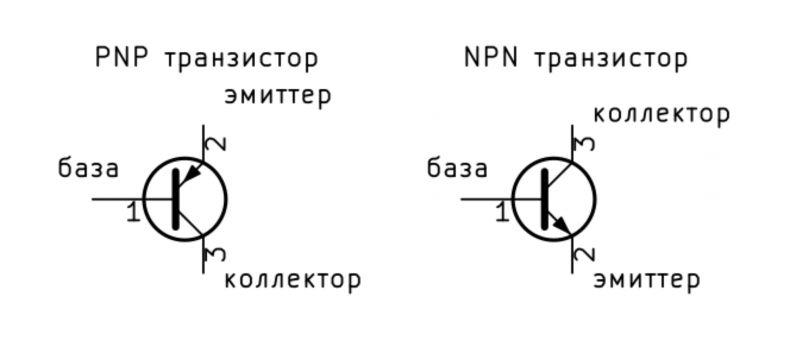

1. p-n-p (дырка-электрон-дырка) – прямая проводимость;
2. n-p-n (электрон-дырка-электрон) – обратная проводимость.

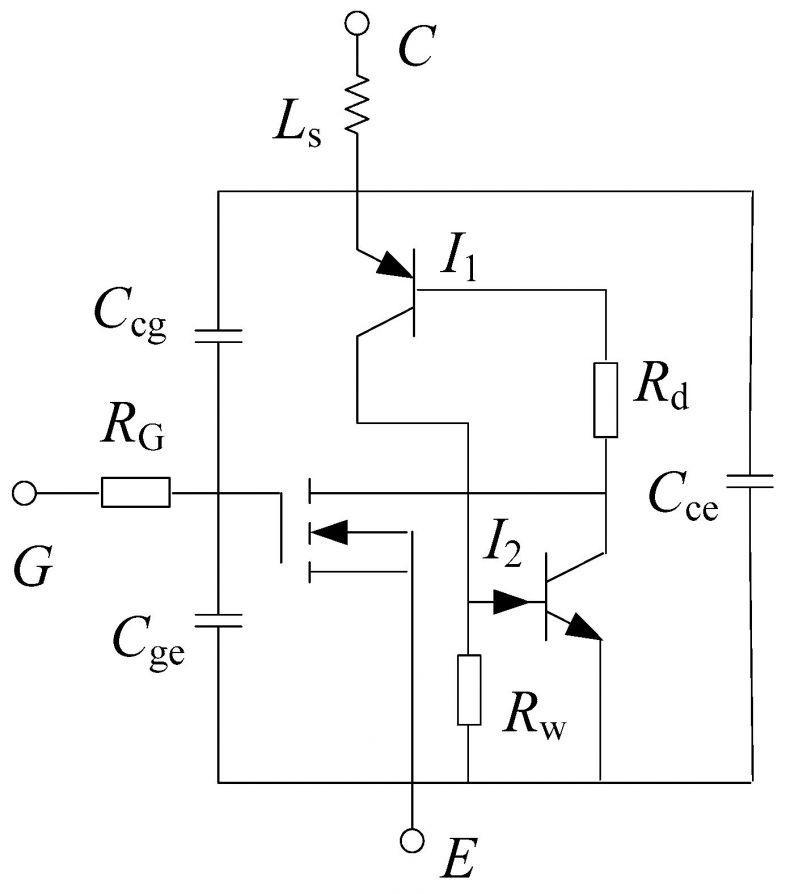

3. Существуют также биполярные транзисторы с изолированным затвором (IGBT), но о них будет ниже.

Проверка у этих типов проводимости будет немного отличаться друг от друга, но действия в основном будут одними и теми же.

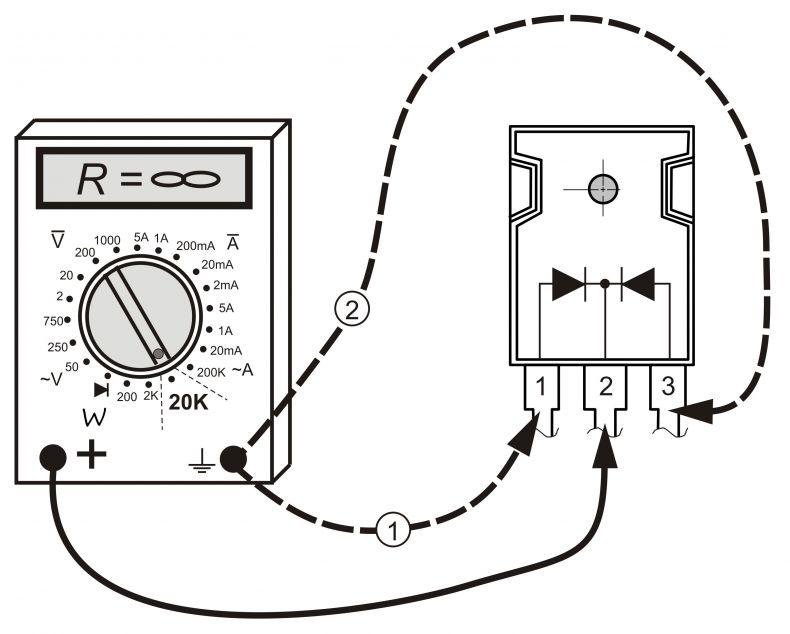

Измерение биполярного транзистора прямой проводимости

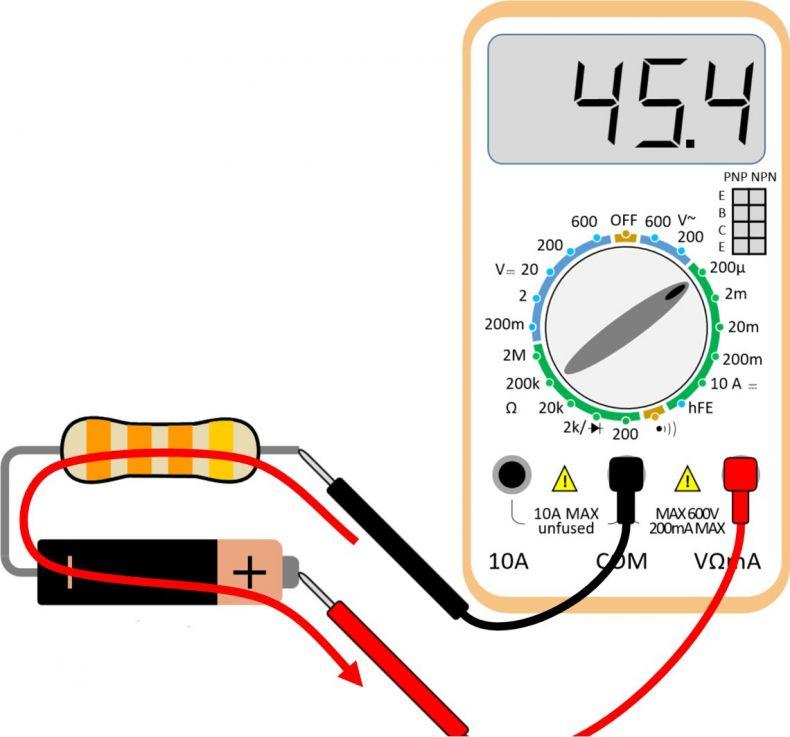

Следующие два пункта выполнять, если мультиметр ещё не настроен, иначе переходите сразу к п.3:

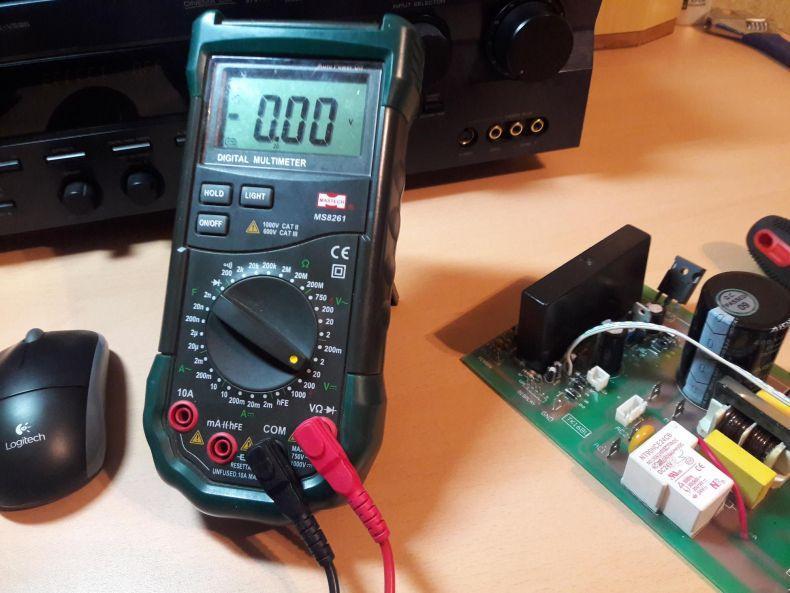

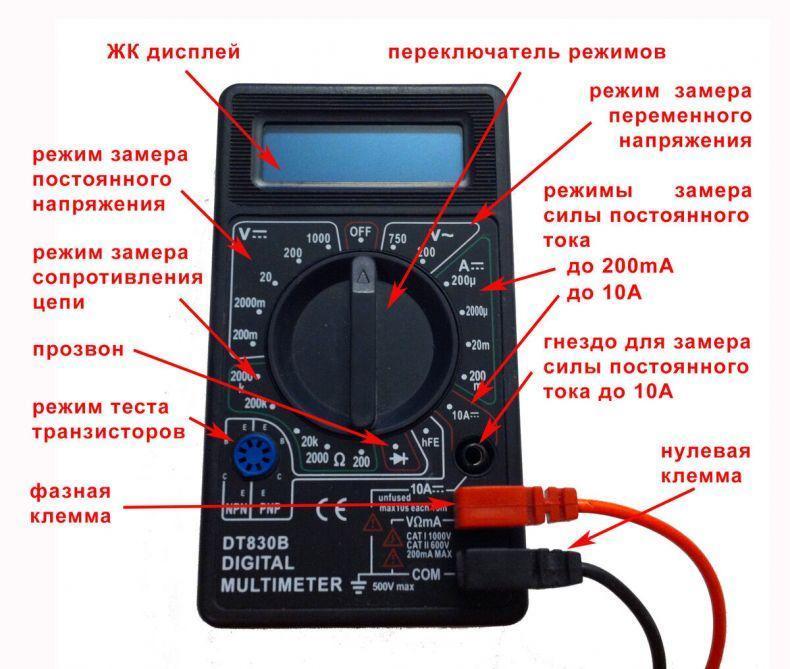

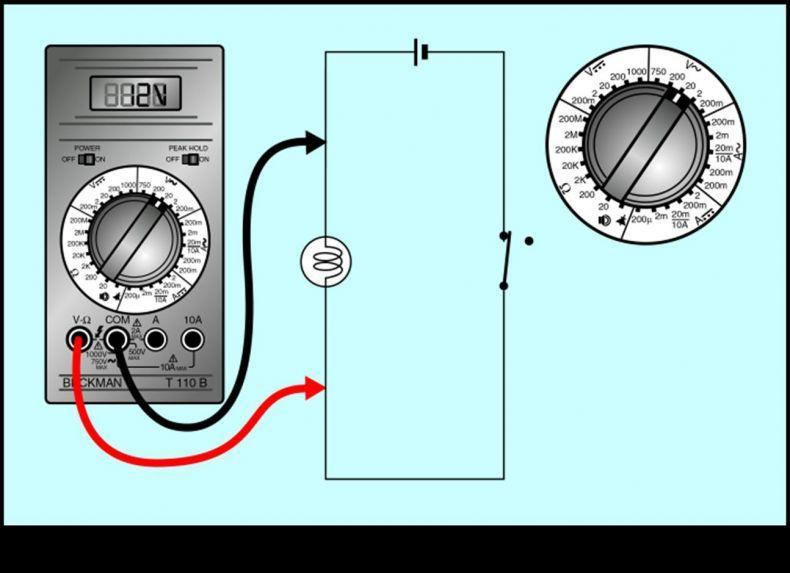

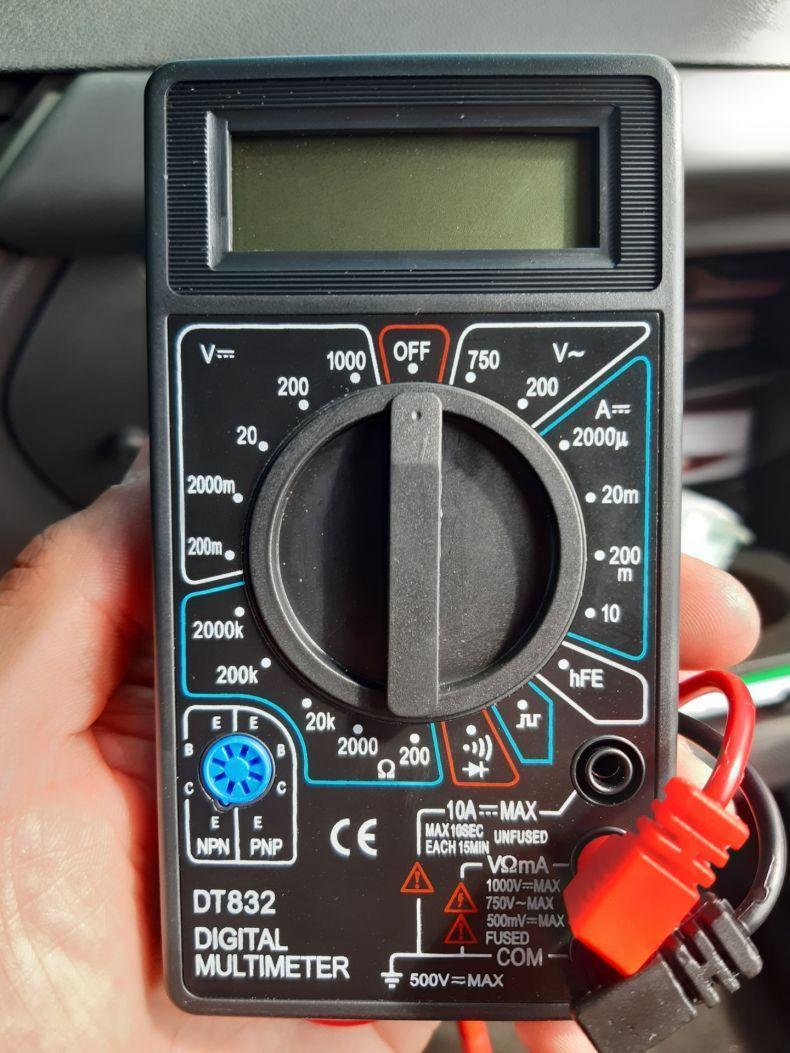

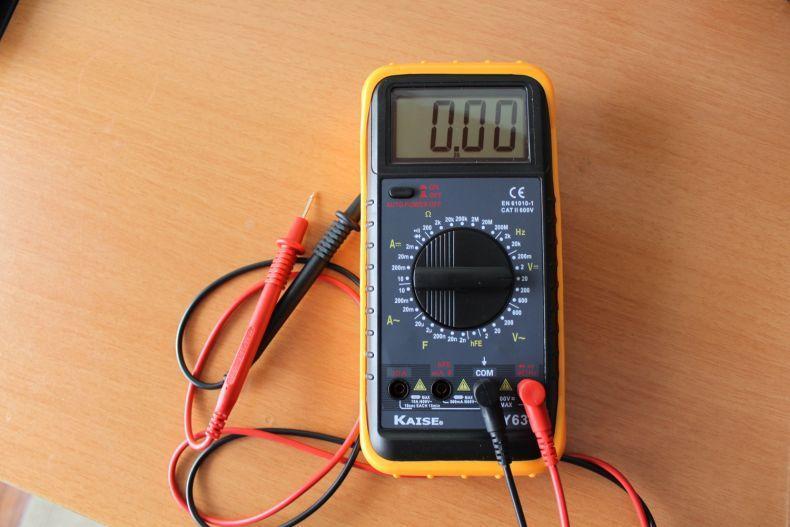

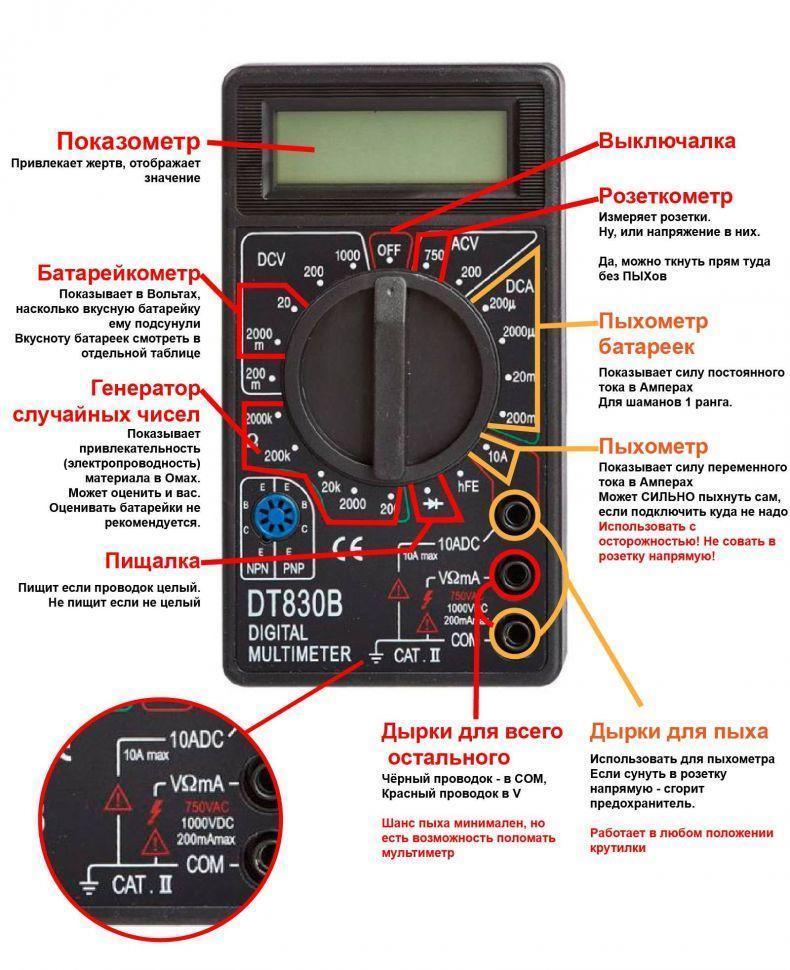

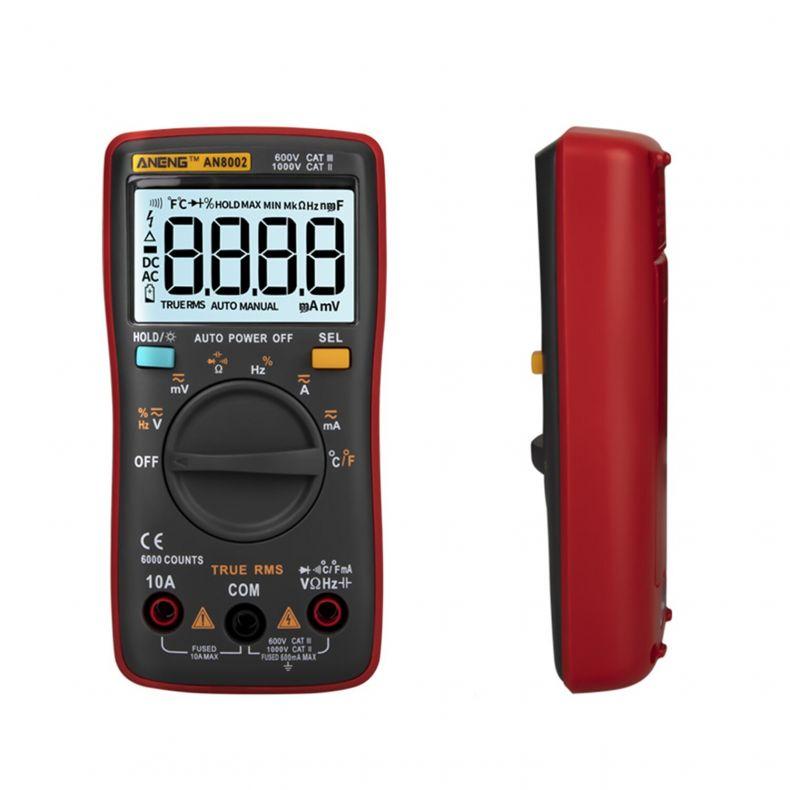

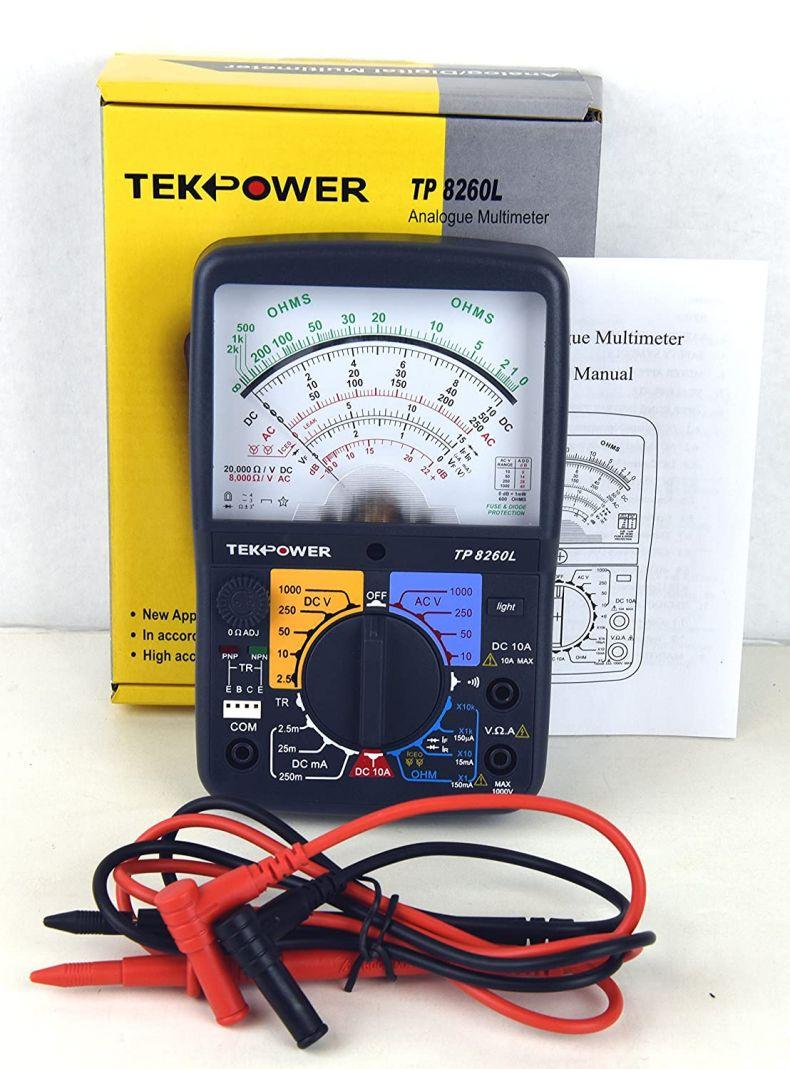

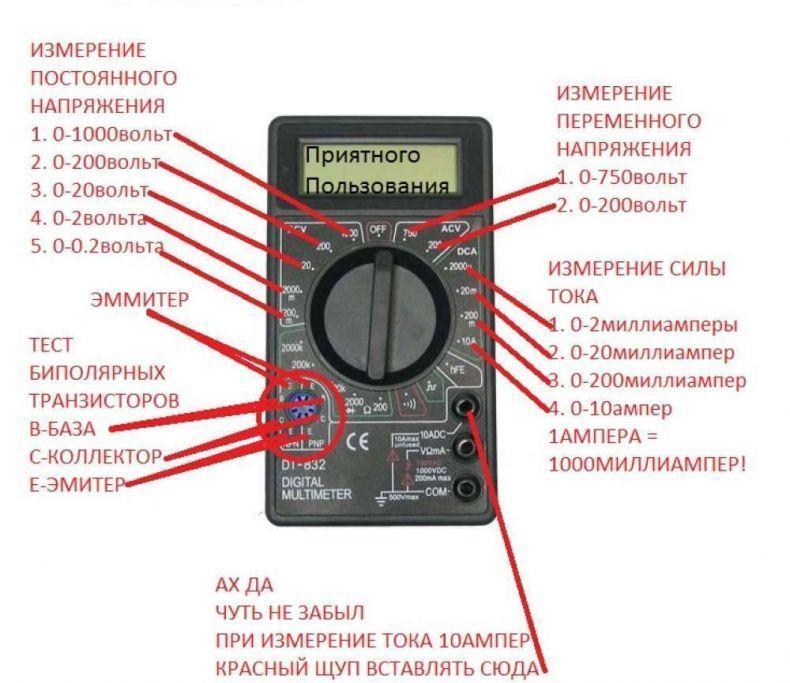

1. Расставьте щупы по местам по инструкции на мультиметре. Для красного щупа обычно предназначено отверстие с надписью «VΩmA», а для чёрного – с надписью «COM»;

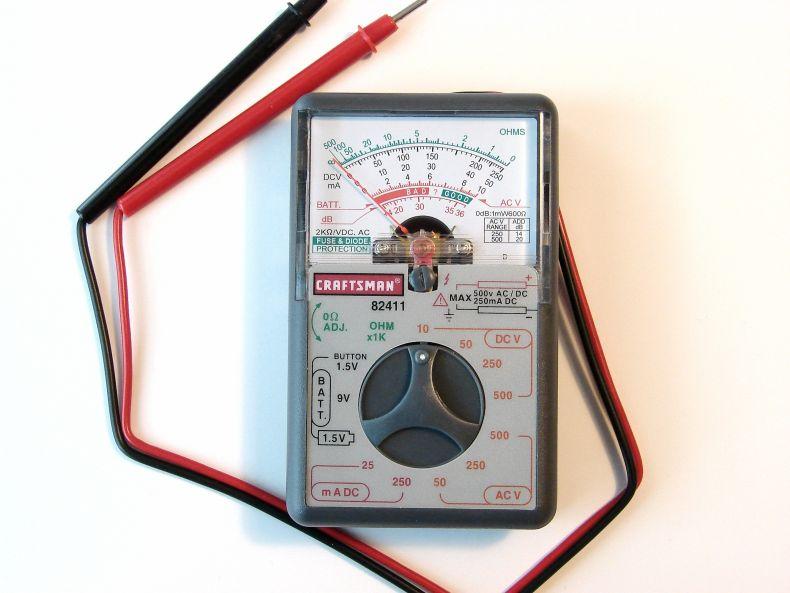

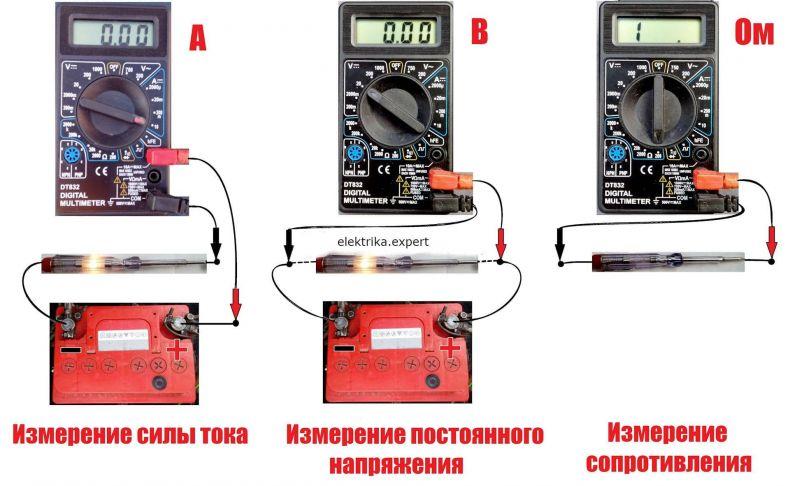

2. Выбор необходимой функции, в нашем случае – это проверка сопротивления, то есть мультиметр выполняет функции омметра.

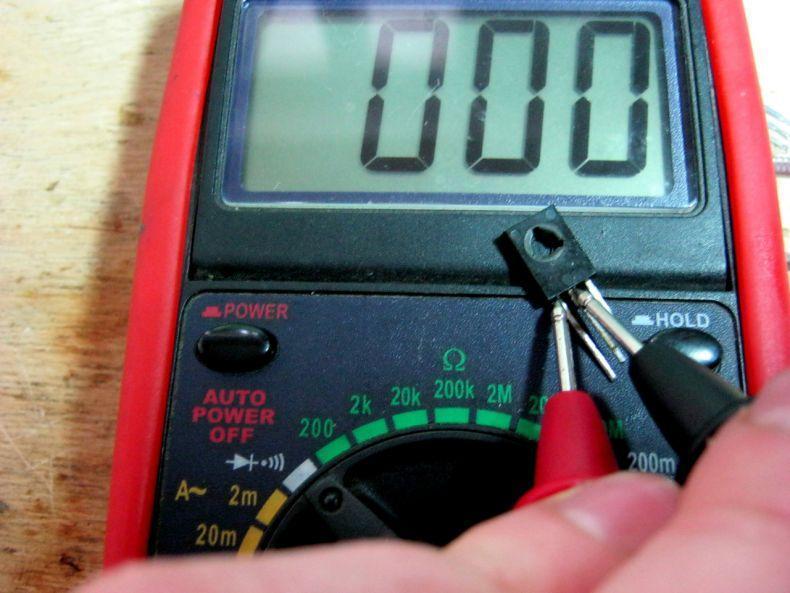

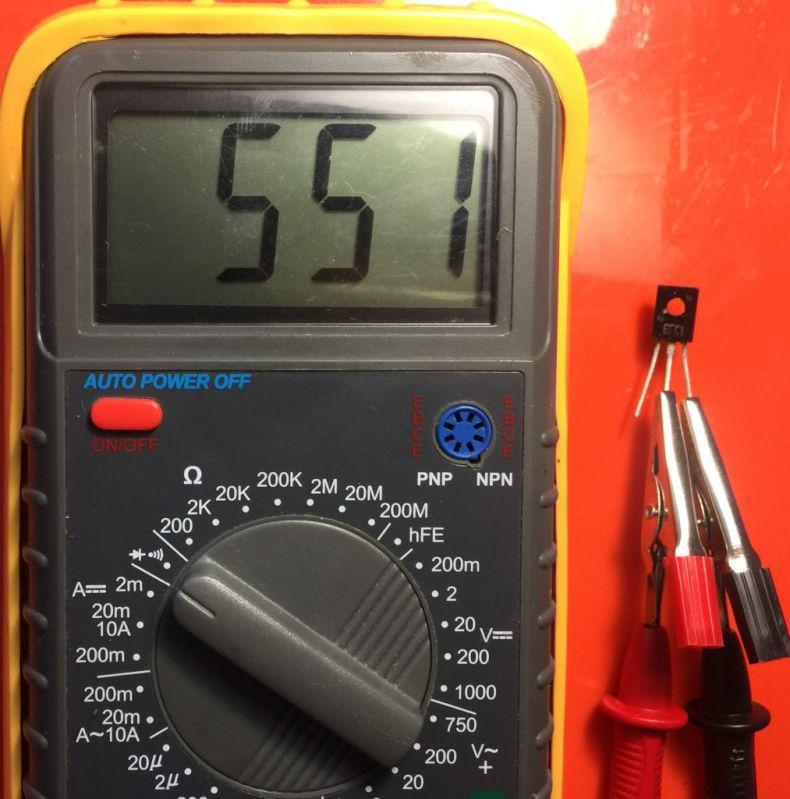

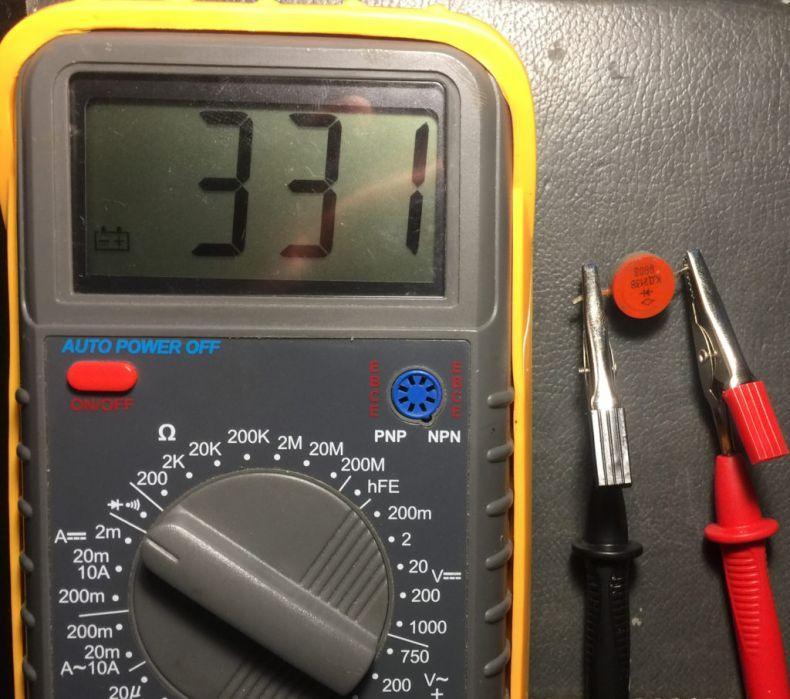

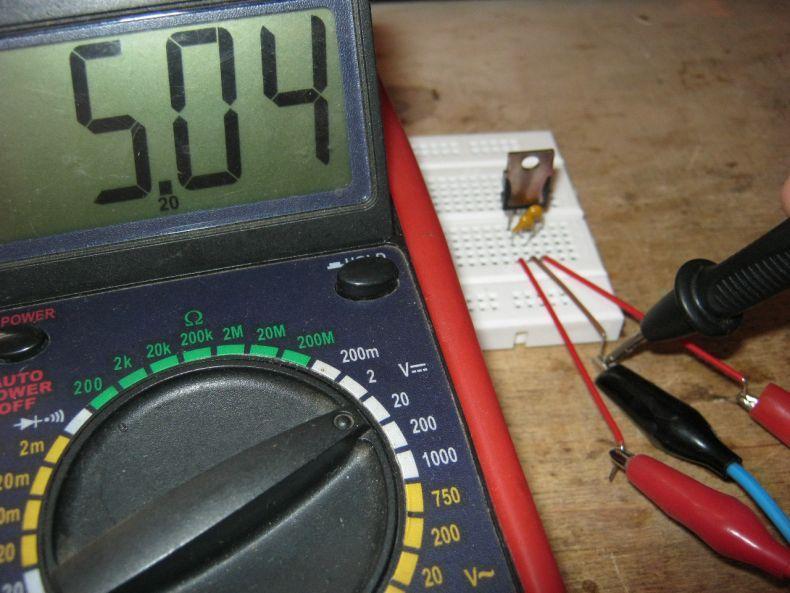

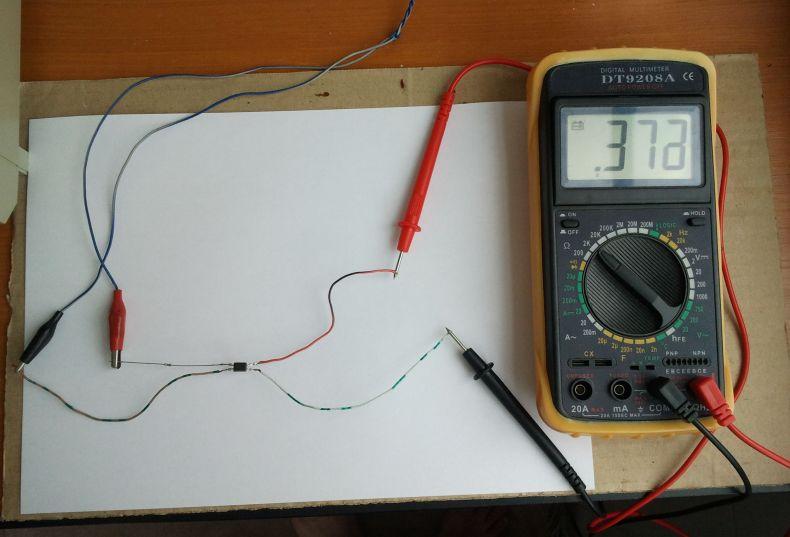

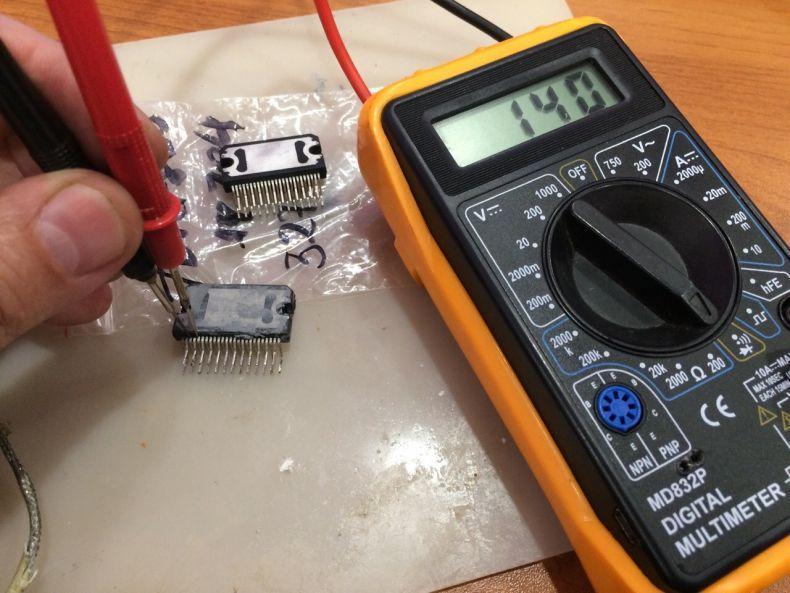

3. Красный щуп подносим к ножке (выводу) «Э» детали, черный – к выводу «Б»;

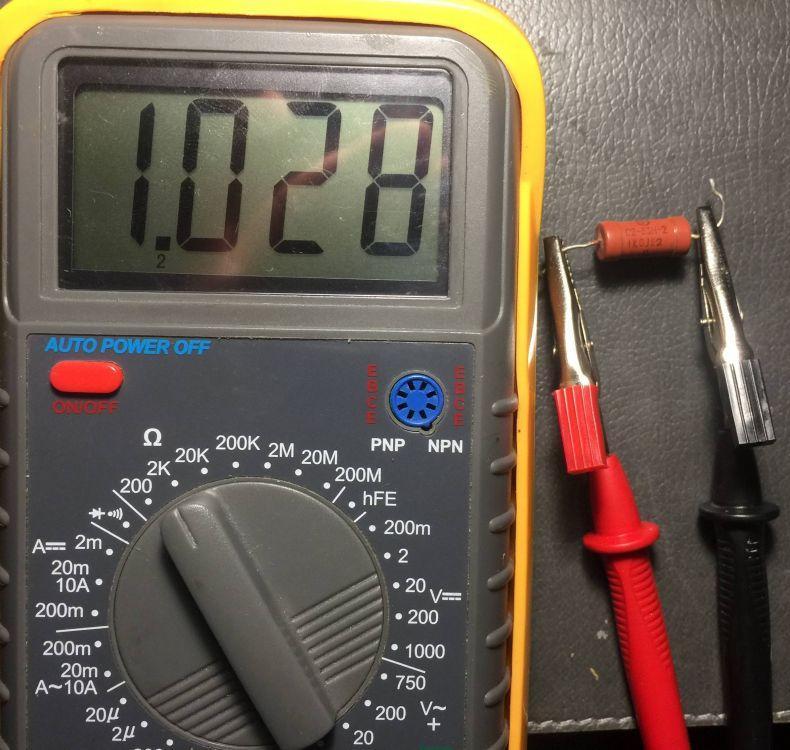

4. На экране прибора появятся значения. Любые значения вне диапазона 0,6 – 1,3 кОм указывают на неисправность транзистора;
5. Проверить значения при присоединении к выводам «Б» и «К», показания сопротивления должны быть такими же, что в пункте 4. Если на пунктах 4-5 значение сопротивления близиться к минимуму, то в транзисторе пробой.
6. Меняем полярность (переставляем щупы), значение сопротивления на экране должно стремиться к минимуму, если значение – 1, то деталь стоит поменять или отремонтировать (по возможности).

Измерение биполярного транзистора обратной проводимости

1. Настраиваем мультиметр также, как в прошлой инструкции, если он ещё не настроен;
2. Алый провод присоединяем к выводу «Б»;
3. Наконечник другого провода по очереди подводим к выводам «К» и «Э». Значение сопротивления при этом должно стремиться к минимуму;
4. Измените полярность, переставляя щупы;
5. Повторяем пункты 1-3, показания сопротивления при этом должны показываться в том же диапазоне, что представлен несколько раз выше.

Полевой транзистор

Такие элементы также называются униполярными. Их отличительными особенностями является то, что они управляются электрическим полем, а не самим током, в отличии от биполярных, а также то, что ток выполняется только одним носителем: дыркой или электроном.

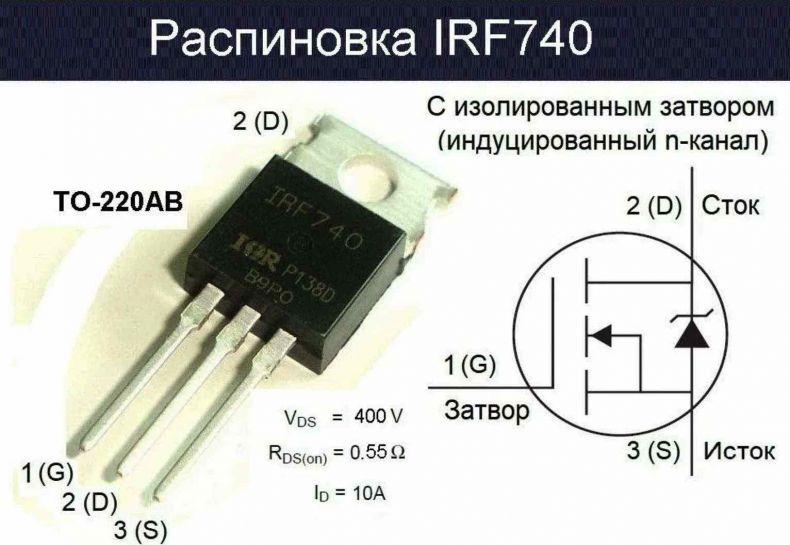

Также, как и биполярные, полевые радиокомпоненты бывают n-канальными или p-канальными, то есть с прямой или обратной проводимостью; имеют три штыря: затвор (обозначается «З», технически это как база у биполярной модели), исток («И», соответствует эмиттеру), сток («С», соответствует коллектору). Теперь разберёмся как их проверять.

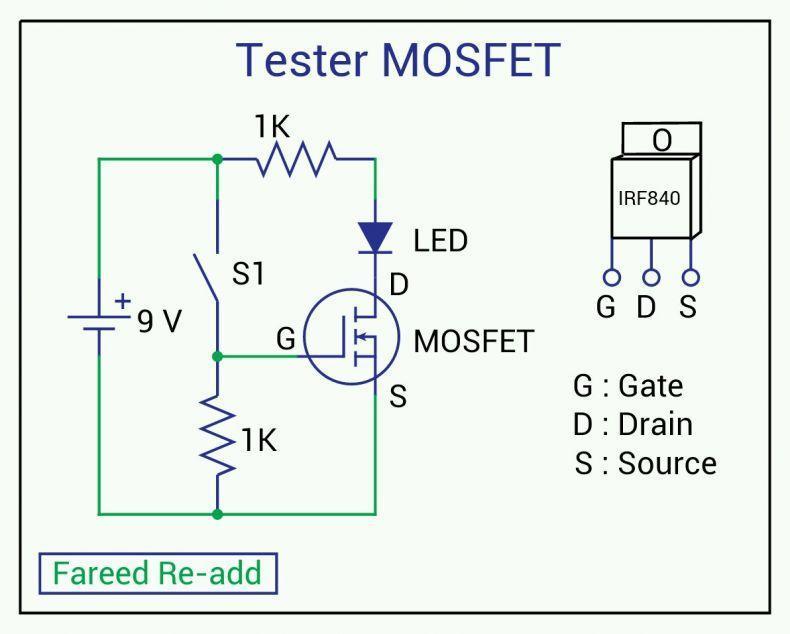

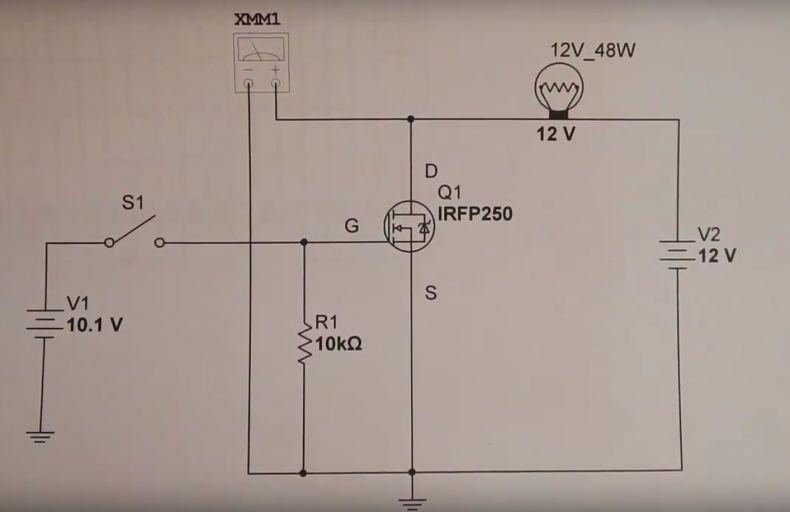

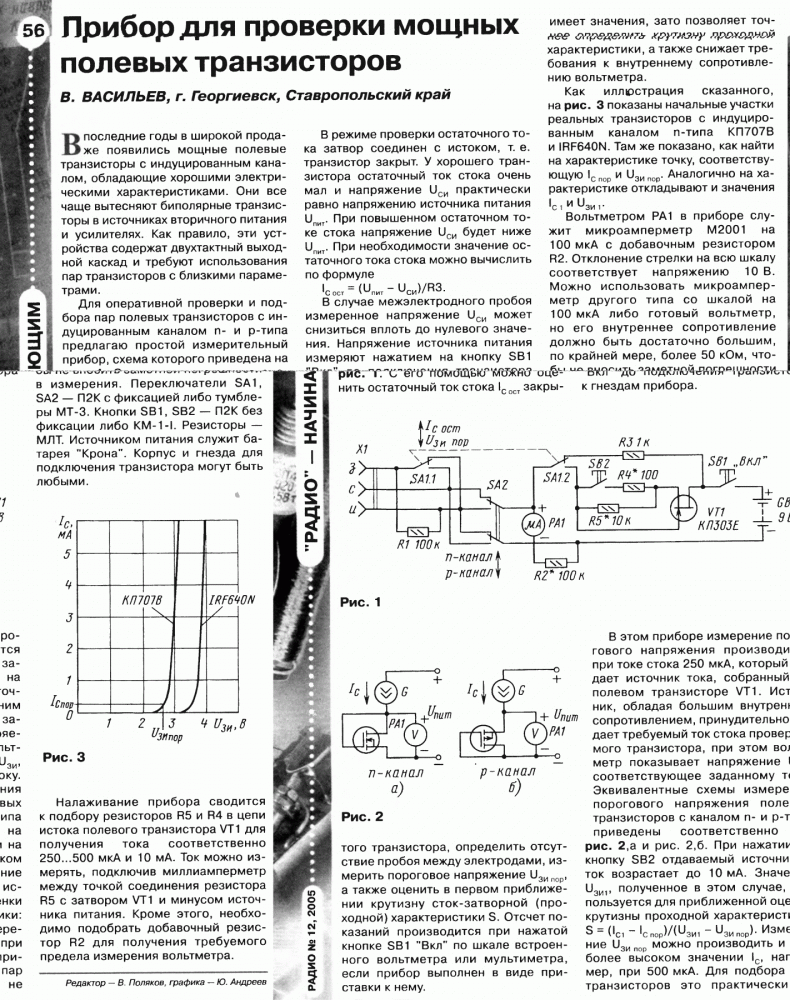

Измерение полевого транзистора

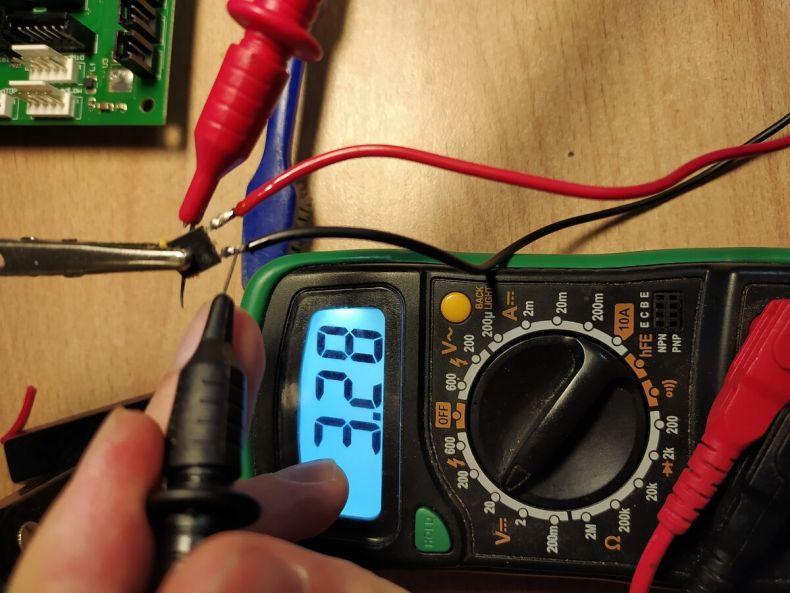

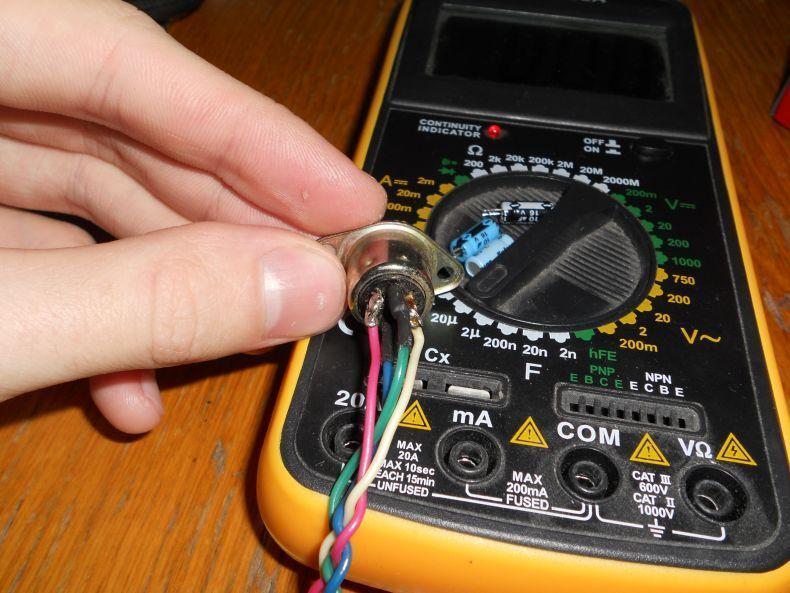

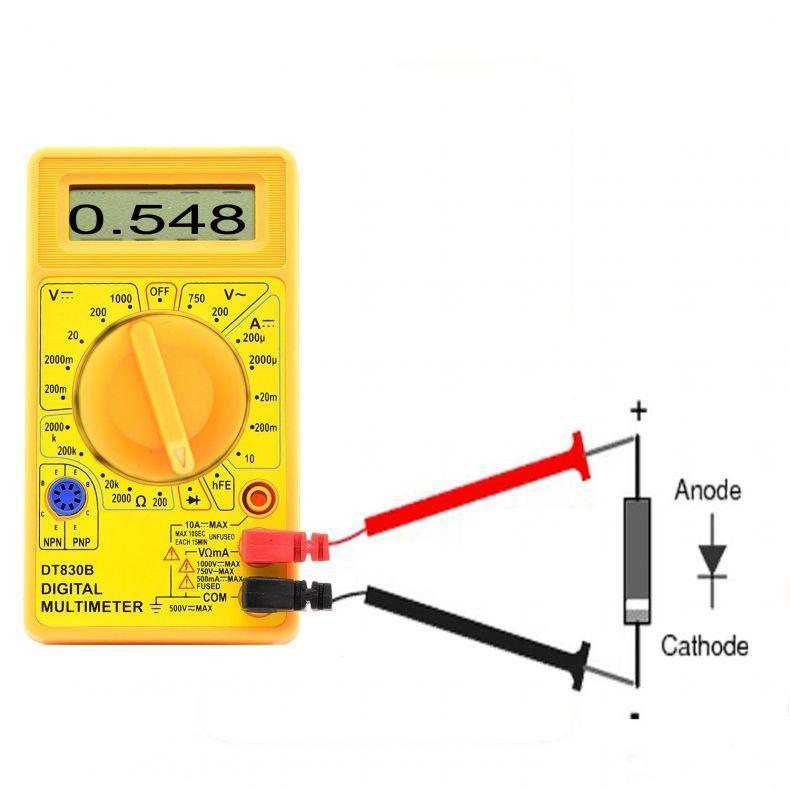

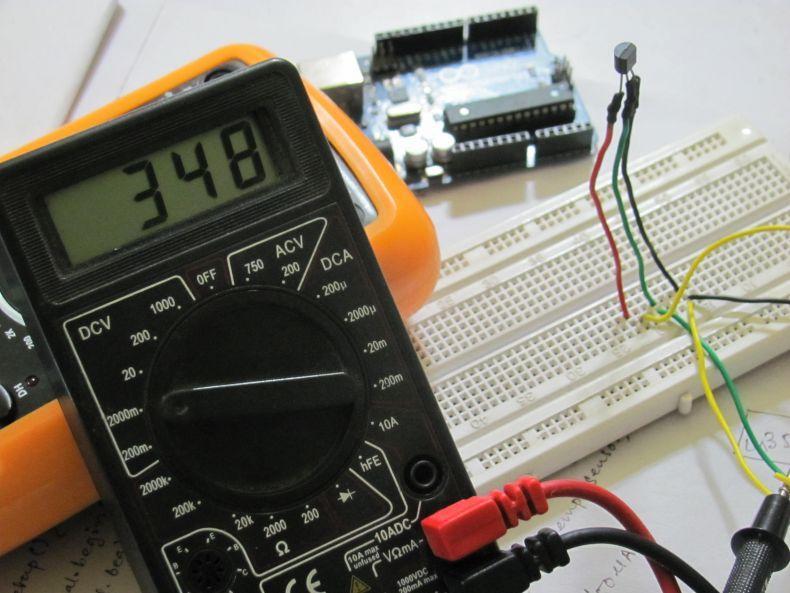

Чтобы протестировать его присоединяем щупы измерителю также, как при диагностике биполярных, а затем выбирайте режим прозвонки на мультиметре.

Разница между n и p-типом заключается лишь в полярности щупов (p-тип противоположен я n-типу), так что можно рассмотреть только проверку n-типа:

1. Красным кабелем касаемся «И», черным – «С»;
2. Запоминаем или записываем показания на мультиметре;
3. Теперь открываем переход, то есть касаемся красным кабелем отвода «З»;
4. Повторяем первый пункт и второй пункт, значения должны уменьшиться;
5. Касаемся черным кабелем отвода «З» (то есть закрываем элемент);
6. Вновь повторяем 1-2 пункты. Значения на дисплее мультиметра должны быть как в самом начале проверки. Если всё сходится с инструкцией, то компонент полностью работоспособен.

Биполярные компоненты с изолированным затвором проверяются по этой же инструкции, с учётом того, что исток униполярного элемента – эмиттер у IGBT, а сток — коллектор у IGBT.

Проверка однопереходных транзисторов

Такие детали отличаются наличием участка с отрицательным сопротивлением, что позволяет генерировать колебания. Такие компоненты используются в переключательных и генераторных электронных схемах.

Проверка исправности таких компонентов проводится быстро:

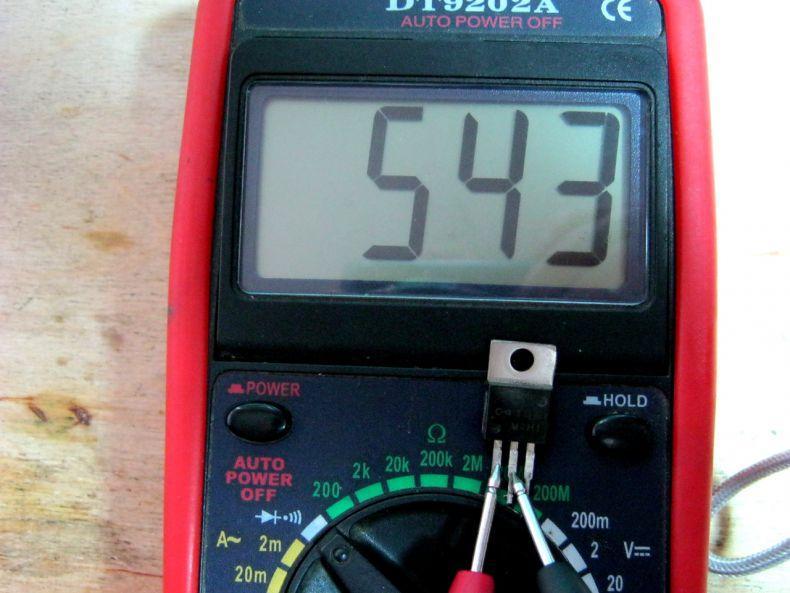

• Измерьте сопротивление между Б1 и Б2 выводами. Если оно маленькое (не находится в диапазоне 4 — 9 кОм), то деталь неисправна.

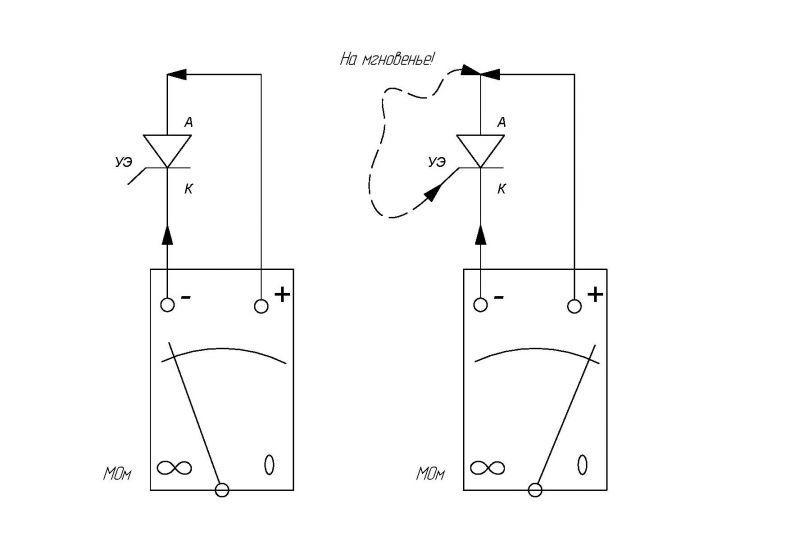

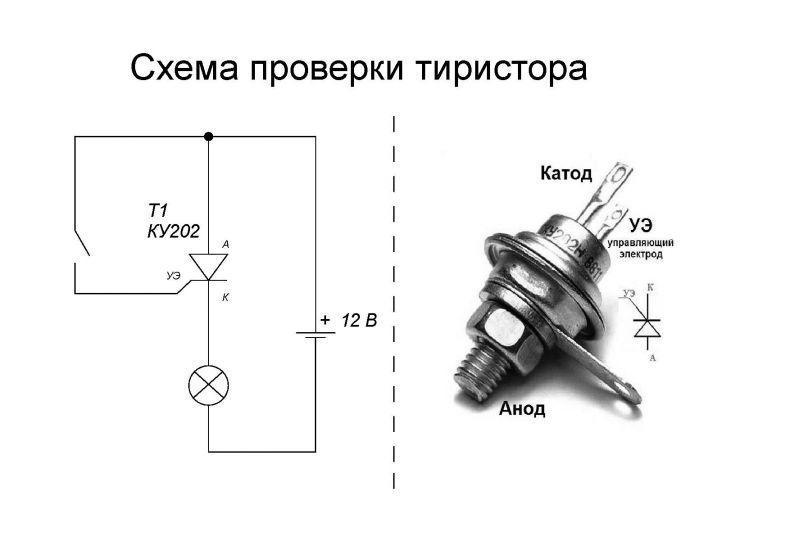

• Если требуется проверить деталь на пробой, то измерьте сопротивление между «А» и «К».

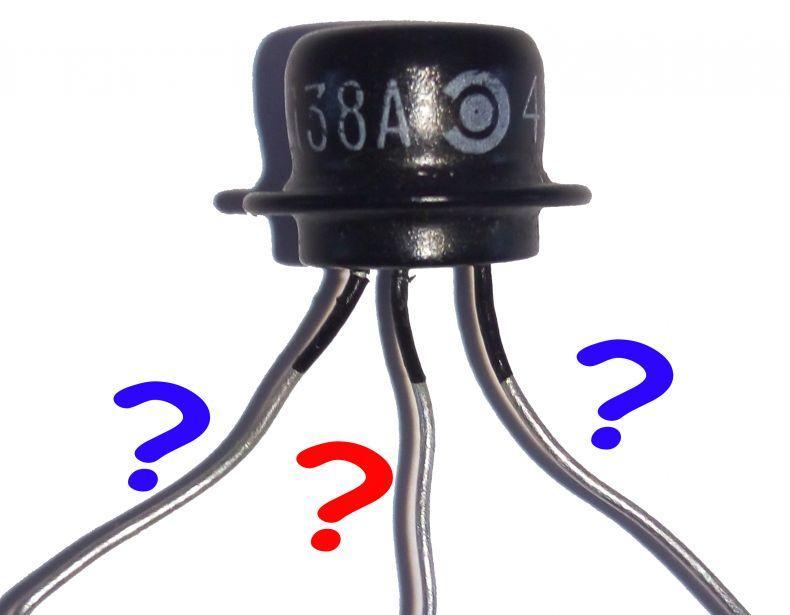

Определение базы, коллектора и эмиттера

Если вы не можете по какой-то причине (стёрлась маркировка, например) определить тип транзистора перед вами, а также его базу, эмиттер и коллектор, то с помощью мультиметра и некоторых знаний всё это можно определить. Этот процесс проходит так:

1. Изменяйте положения у щупов до тех пор, пока не задействуются все электроды, тогда базой будет вывод, по обе стороны которого и задействовались электроды. В зависимости от знака тока, подаваемого на базу, определяем проводимость прибора;
2. Для определения эмиттера и коллектора просто сравниваем показатели, у эмиттера будет сильнее ток.

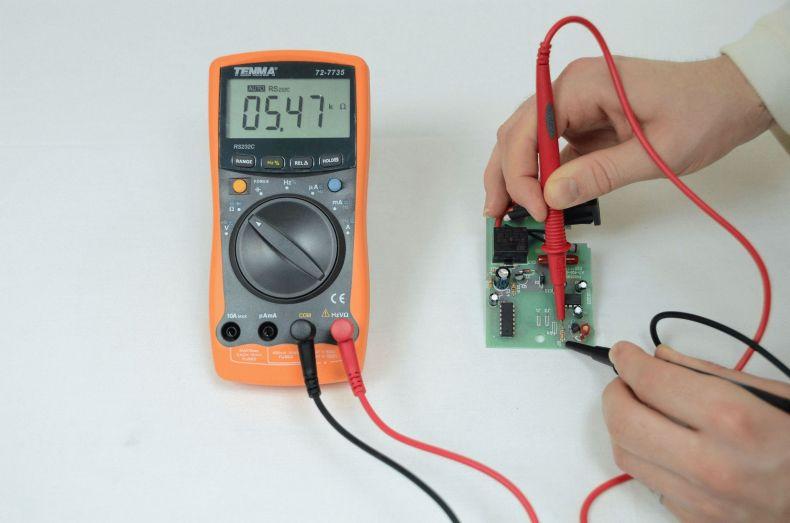

Проверка детали без выпаивания

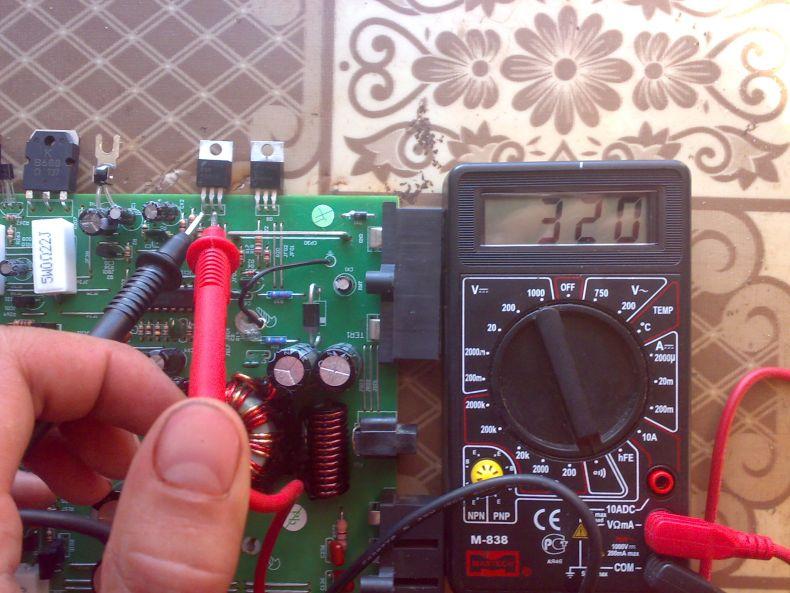

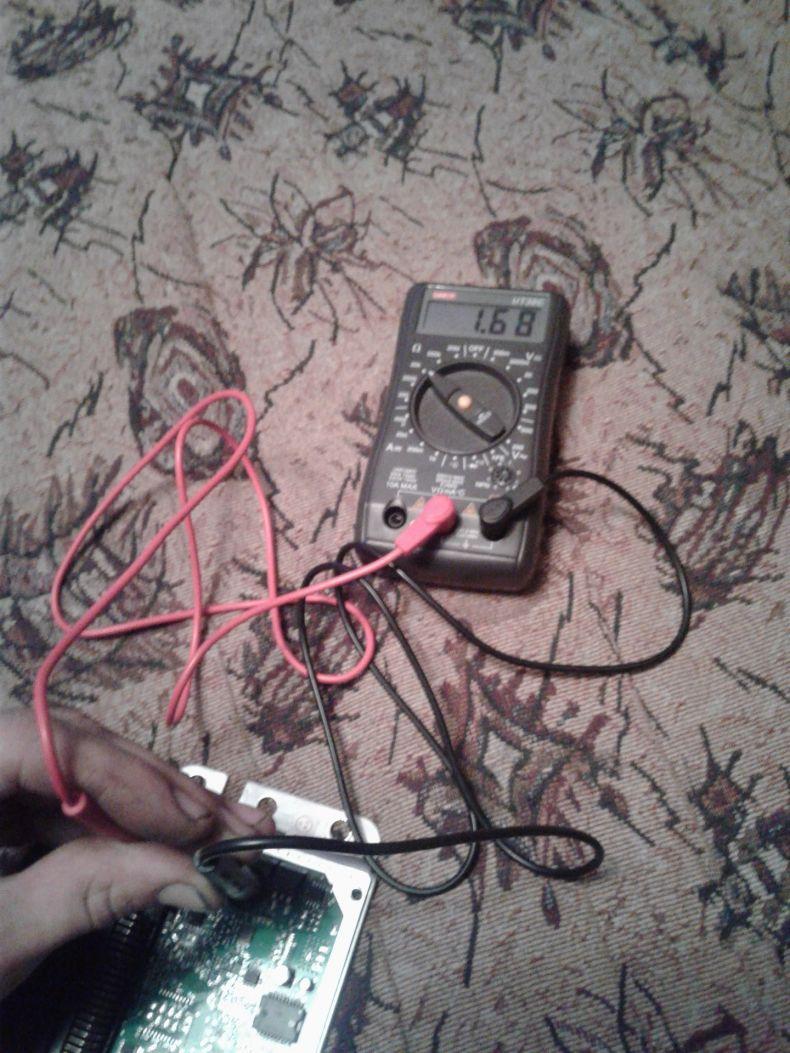

Измерить показания транзистора можно без выпаивания, но, во-первых, только у биполярных моделей, и, во-вторых, полученные показания могут быть неточными из-за шунтировки низкоомным сопротивлением p-n перехода, так что деталь стоит всё же выпаять, чтобы избежать возможных неточностей.

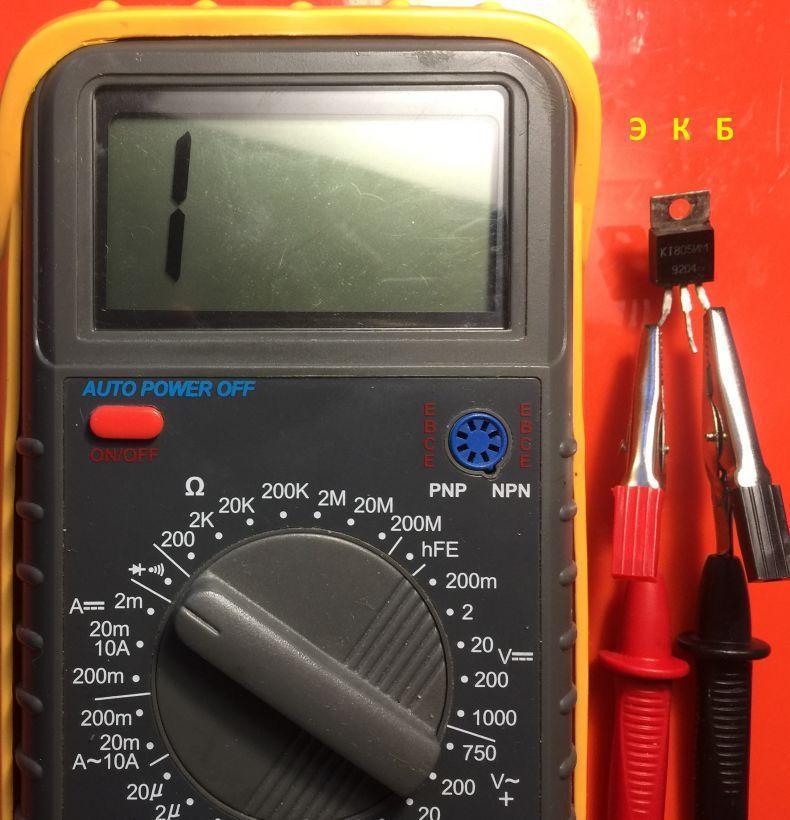

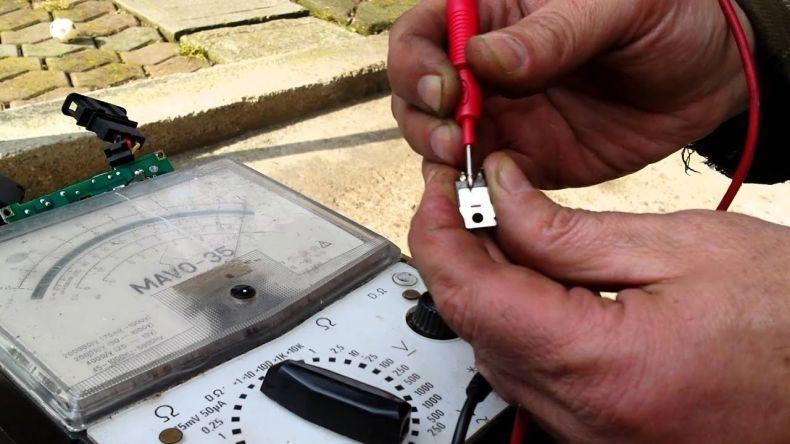

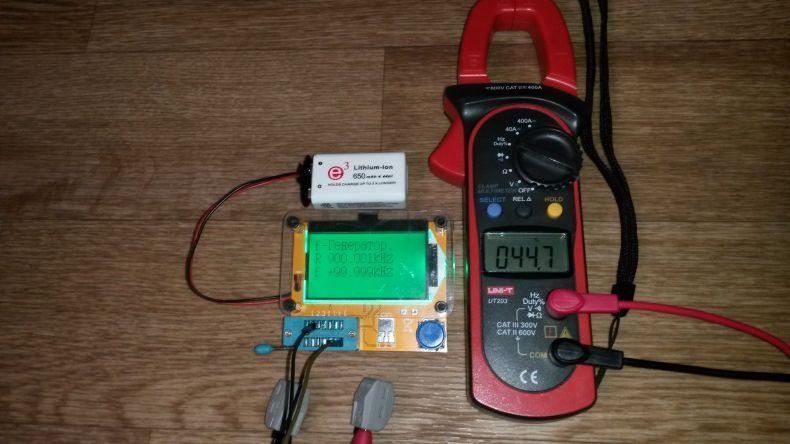

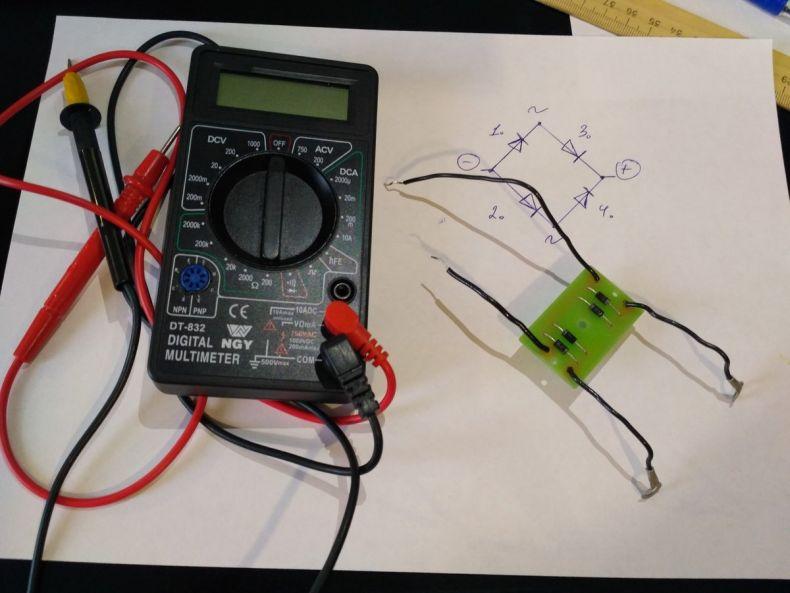

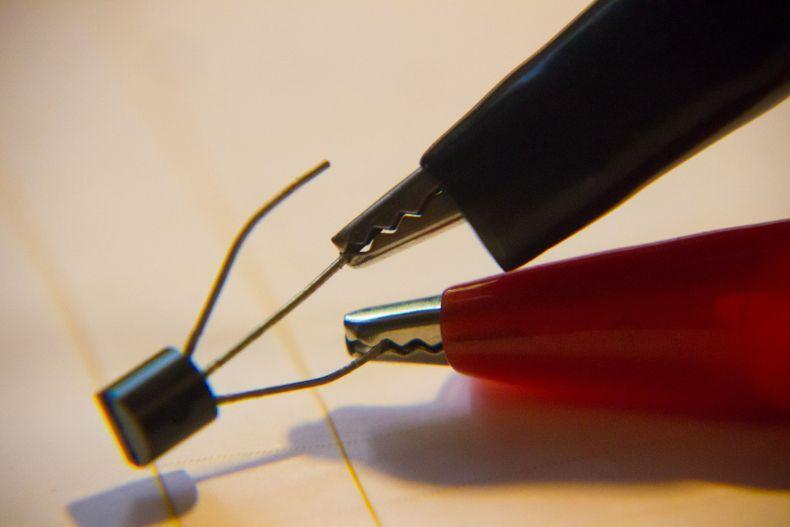

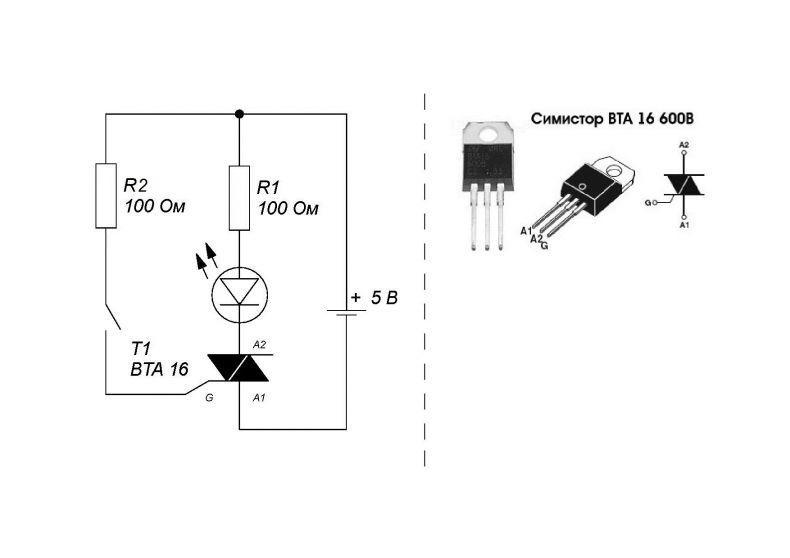

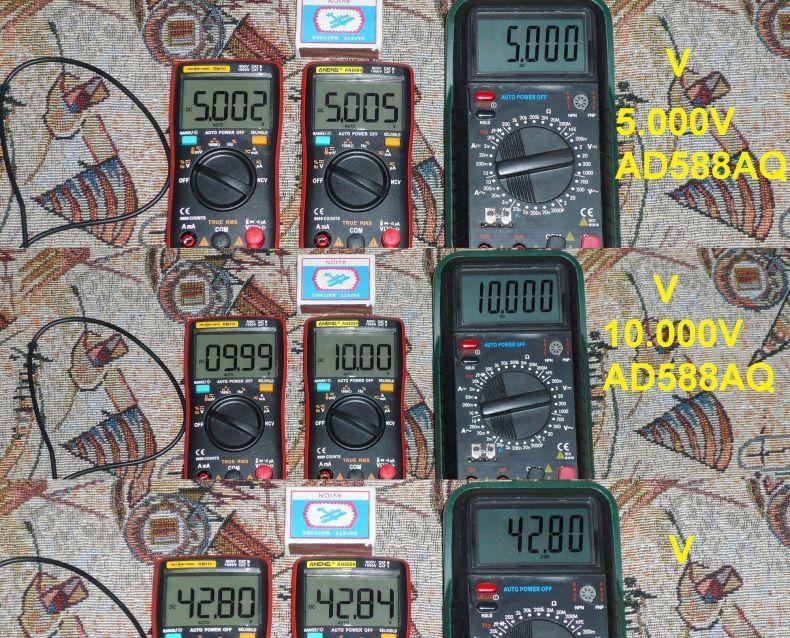

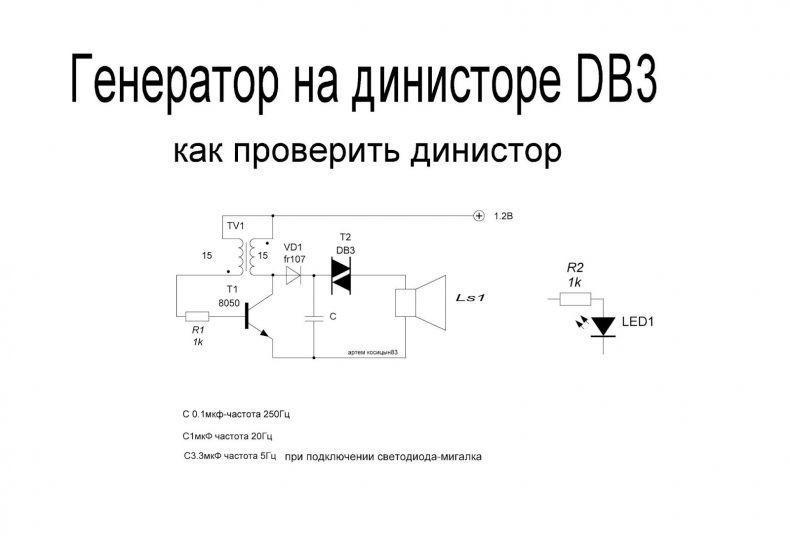

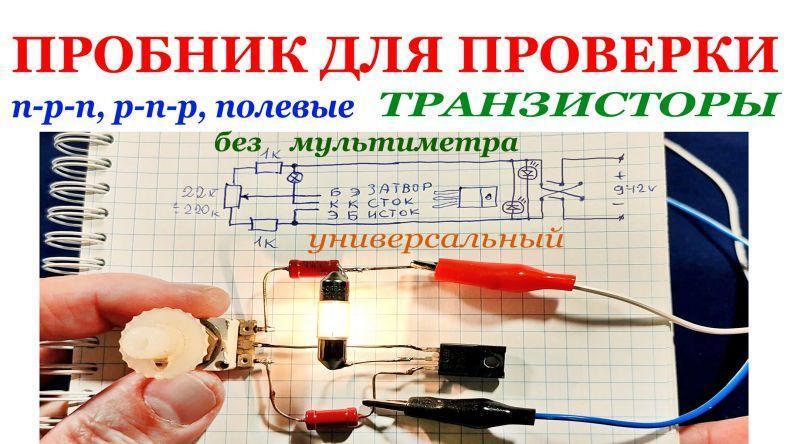

Фото как проверить транзистор мультиметром
