Как сделать ТВ антенну: 10 самых популярных способов для создания в домашних условиях телевизионной антенны на 20 каналов

Домашние умельцы научились создавать своими руками практически всё за копейки из ненужного хлама. Они не ходят в магазин за дорогим оборудованием.

Их самоделки по многим характеристикам превосходят дорогостоящие изделия известных брендов. Эта категория людей не могла обойти вниманием ТВ антенны. Далее разберёмся из чего и как можно сделать.

Рассмотрим несколько примеров поэтапного изготовления. Сделаем упор на самые простые модели для новичков, чтобы работало качественно и не требовало специальных навыков.

Зачем самодельная ТВ антенна

Несмотря на развитие сети интернет — люди продолжают смотреть телевизор. Популярность подпитывается появлением цифровых приставок с возможностью выхода во всемирную паутину и рядом других интересных функций.

К чему подключается ТВ антенна:

• К спутниковому вещанию;
• Через кабельную проводку;
• На основе цифровой приставки.

Почему выгодна самоделка:

• Дом находится за пределами города в дачном поселке, глухом селе;
• Строители на объекте сильно скучают. Телевизор есть, а антенны нет;
• Старая антенна неожиданно сломалась, а магазины закрыты. Но сегодня вечером футбол или новая серия любимого фильма;
• Кабельное телевидение на 12 часов отключено для профилактики.

Некоторые люди склонны испытывать себя. Потому создают в свободное время различные приборы для личного удовольствия или, чтобы похвастаться перед гостями.

Просто приятно услышать одобрение в случае демонстрации удачной ТВ антенны, которая, благодаря усилителю принимает множество каналов недоступных другим пользователям в районе. Кроме этого данное хобби экономит личные средства.

Выбираем самодельную ТВ антенну

Это модель для приёма требуемого канала. Например, если речь идёт о цифровом сигнале не стоит забывать, что важно какое расстояние до ретранслятора.

Как правило, 60 километров самоделка возьмёт, если больше, тогда потребуется усилитель. Перед началом изготовления обратим внимание на важные моменты.

Требования к антенне:

• Хорошо, если телевышка не закрыта строениями, помехами. В данных условиях слабый сигнал обеспечит чёткую картинку и звук;
• Важно учитывать ось поступающей на антенну электромагнитной волны;
• Работа выполняется чётко без ошибок на основе примера;
• Учитывается ориентация на основе поляризации;
• В случае выявления помех на текущей частоте потребуется мощная защита;
• Для гарантии качества сигнала он обязательно должен быть выше фонового шума на 1,5 дБ.

Не стоит забывать, что поврежденный кабель или искажение фазы приведут к потере самого мощного сигнала.

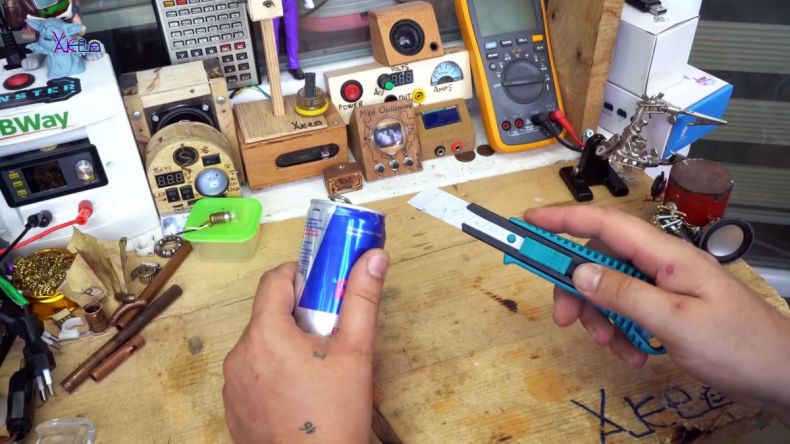

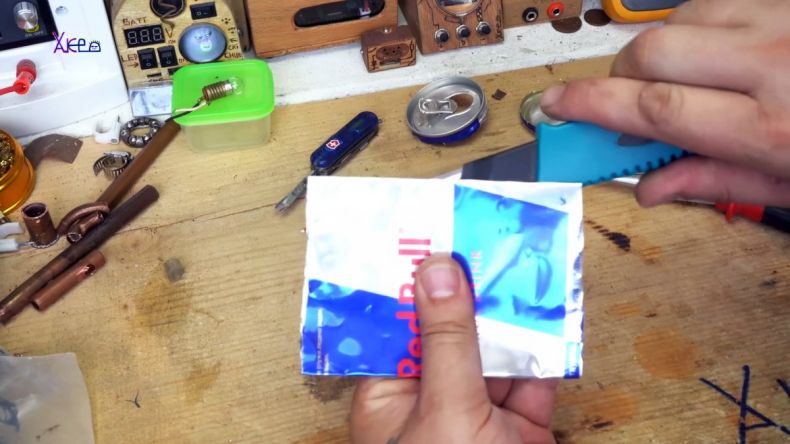

Создадим версию из пивных банок

Подойдёт для самых неумелых рук, поскольку не требует сложных расчётов или навыков. Но важно учитывать, что не обладает большой мощностью. Если повезёт и не будет помех, тогда поймает парочку каналов.

Что потребуется:

• Две пивные банки;
• Отвёртка, шуруповёрт и несколько саморезов;
• Паяльник;
• Скотч;

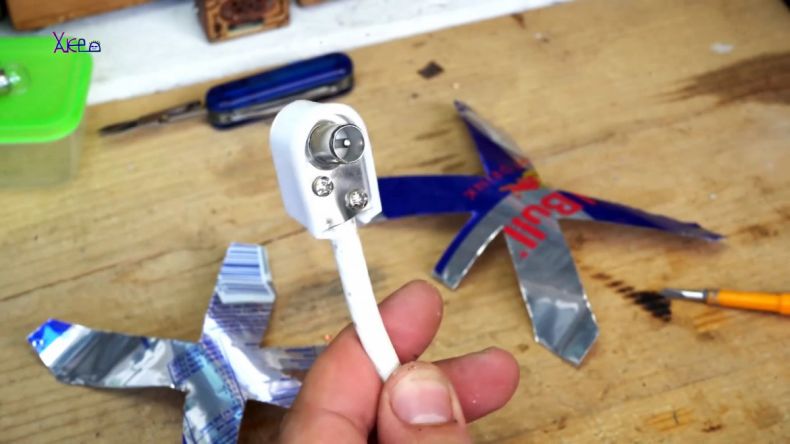

• 1 метр отрезка телевизионного кабеля снабженного разъёмом;
• Для разделки нужен строительный, канцелярский нож;
• Изолента для соединения;
• Деревянный брусок для основы. Но подойдёт даже тремпель для одежды.

Этапы изготовления:

• Банки вымываются и высушиваются. Важно сохранить ровные стенки без вмятин. Чем аккуратнее тем качественнее принимается сигнал приёмником;

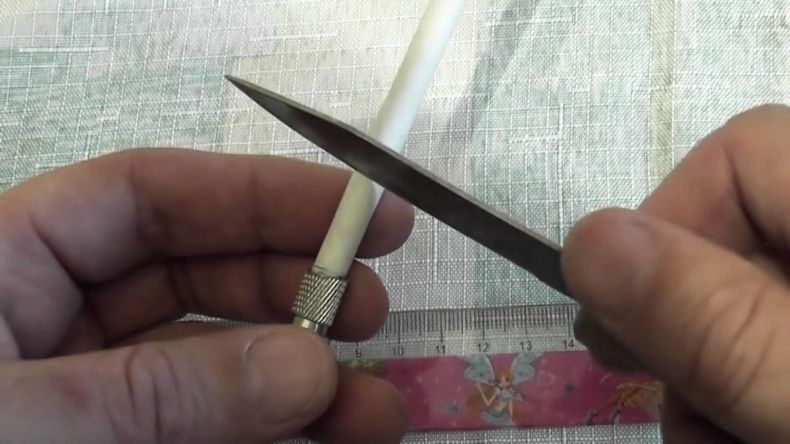

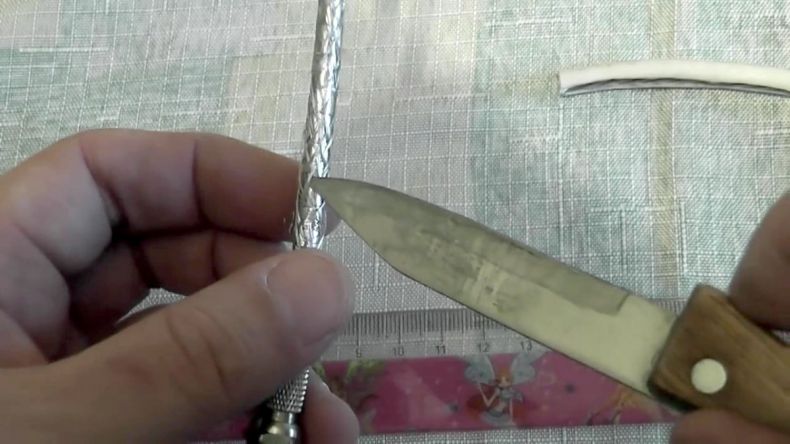

• Удаляется верхний слой. Потребуется снять 5 — 10 см. Нам нужна только металлическая оплётка. Она скручивается в виде проводника. С центральной жилы снимается монолитная изоляция. Подготавливается оголённый металл;

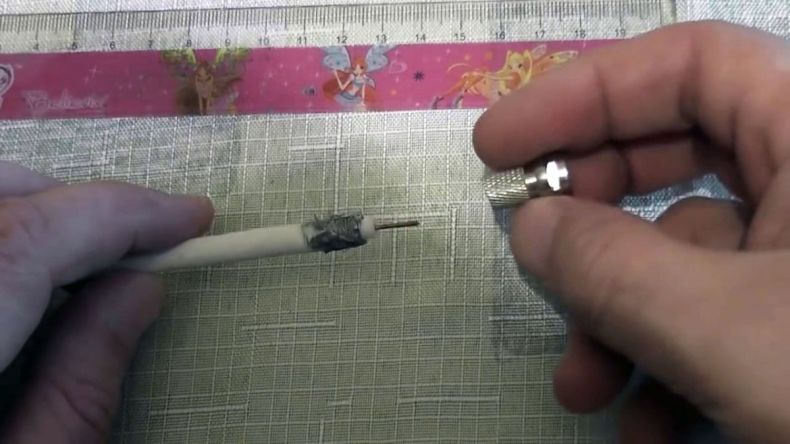

• С кабеля снимается изоляция;
• Чтобы подключить к выводу оплётки и жилы создаются петельки;
• В местах подключения — банки очищаются от лакокрасочного покрытия. Нам нужен чистый металл;
• Петли крепятся саморезами. К одной банке от экрана к другой — жилы;

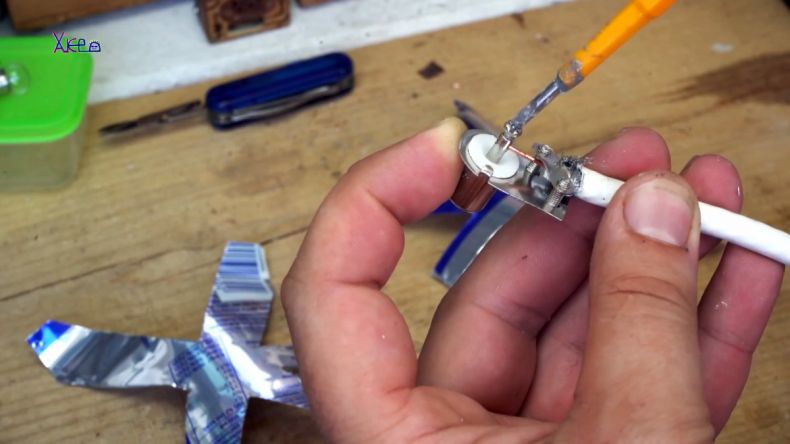

• Провода припаиваются к саморезам;
• Банки монтируются на тремпель и надёжно крепятся скотчем.

Благодаря изменению положения банок выполняется регулировка приёма сигнала. Устройство рассчитано на приём аналоговых каналов.

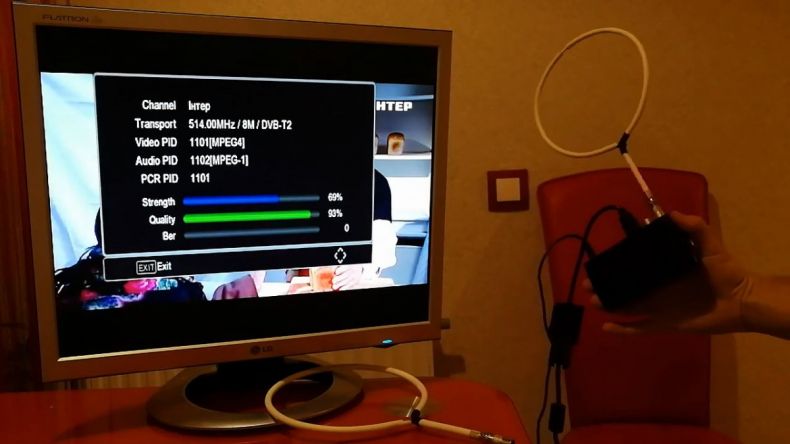

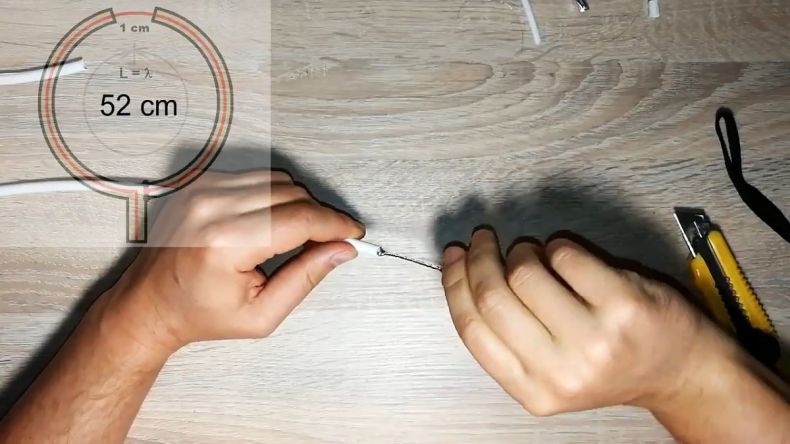

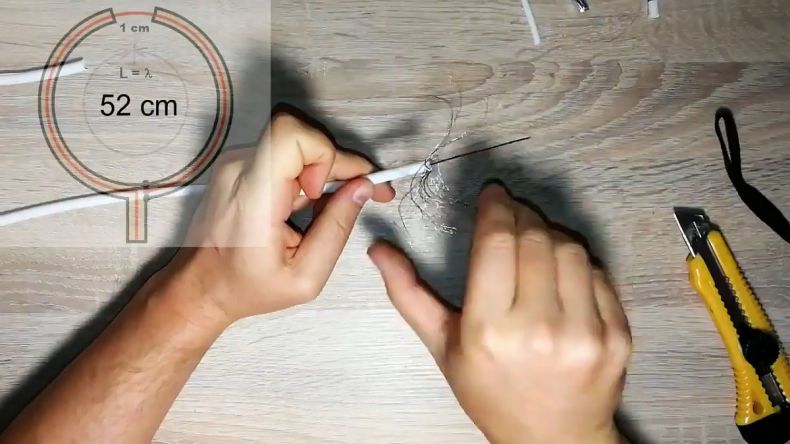

Используем коаксиальный кабель

Легко создаётся в домашних условиях. Подходит для диапазона ДМВ. Фактически это очередной простой пример.

Что потребуется:

• Отрезок коаксиального кабеля длиной 70 — 80 см;
• Немного фанеры или иного листового материала для основания;
• Изолента, чтобы зафиксировать изделие;
• Нож, паяльник.

Как делать:

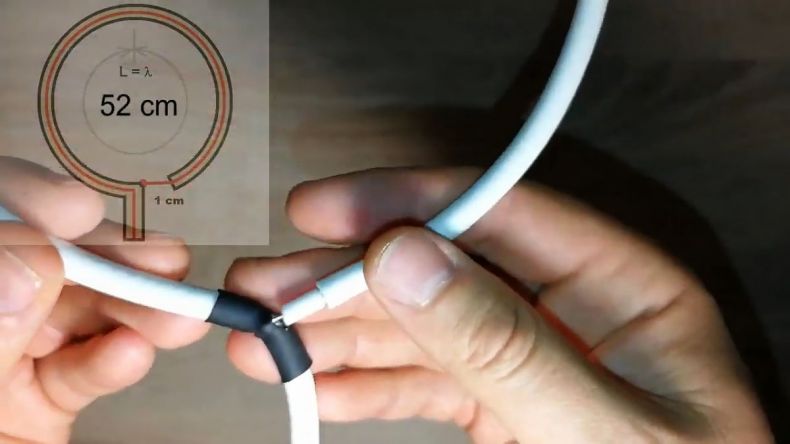

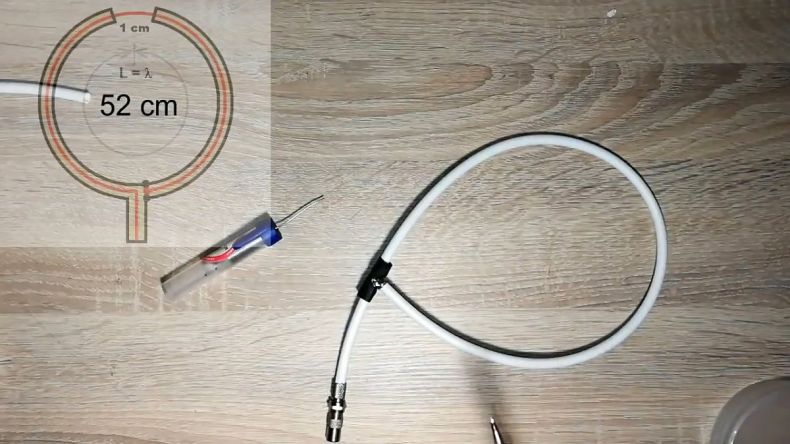

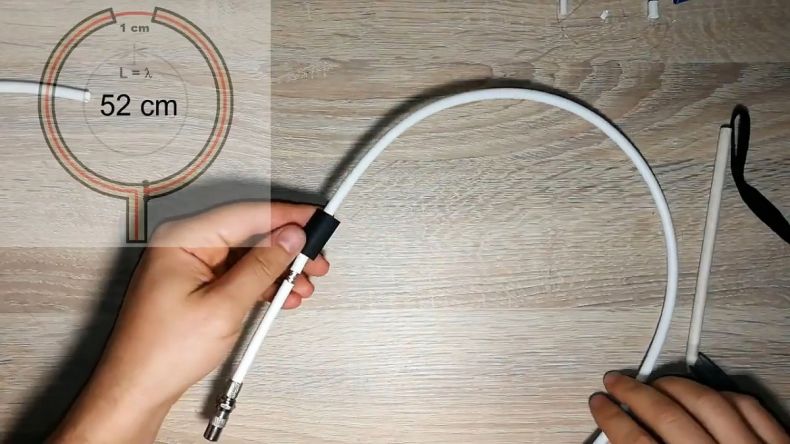

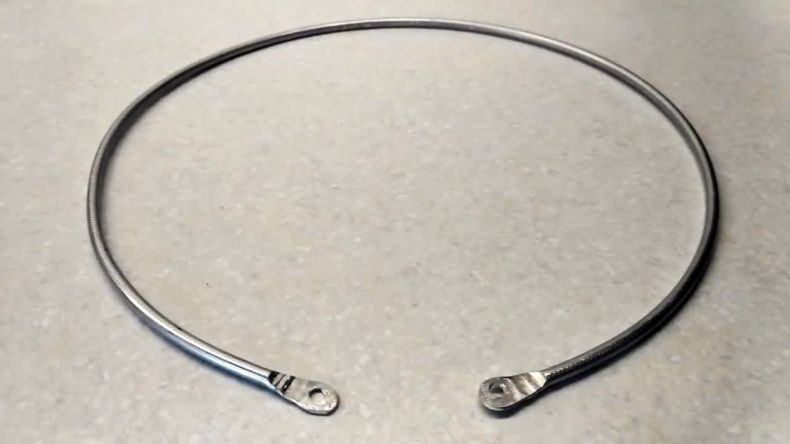

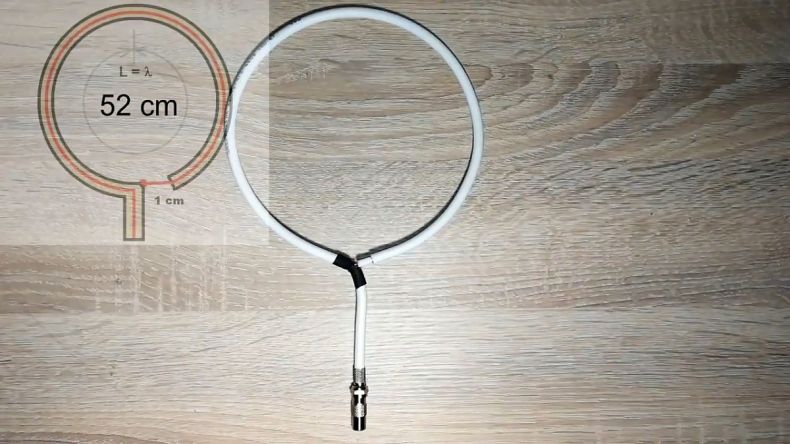

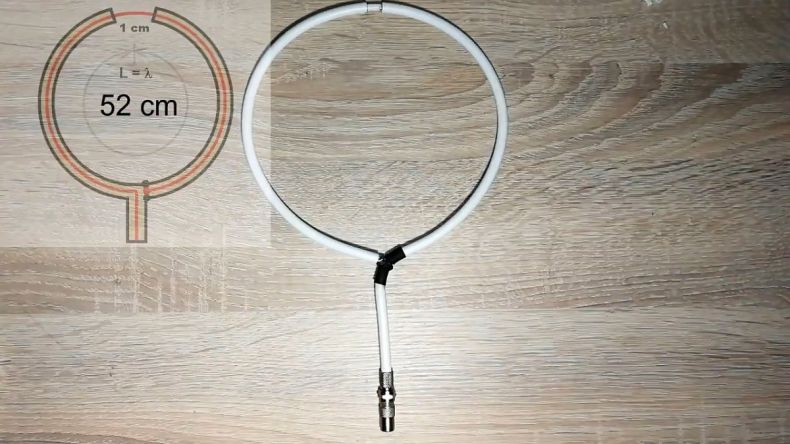

• Используется 50 см коаксиального кабеля и создаётся кольцо, но края разомкнуты. Это положение фиксируется на фанере;

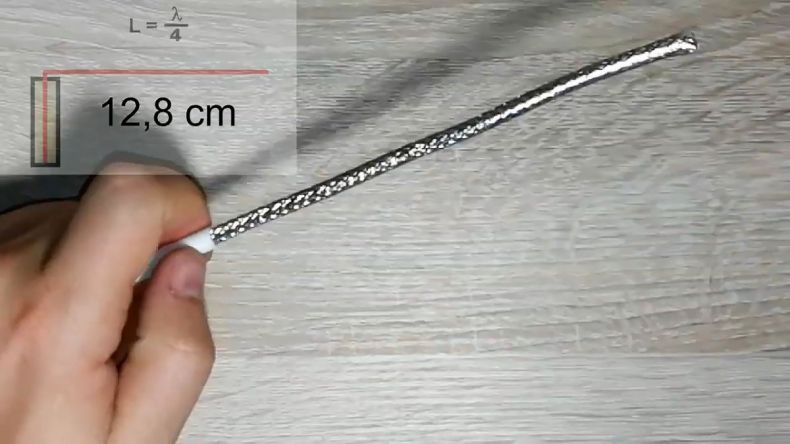

• Из 15 — 20 см коаксиального кабеля подготавливается две петли. Они подключаются к заготовке и монтируется разъём для соединения с телевизором.

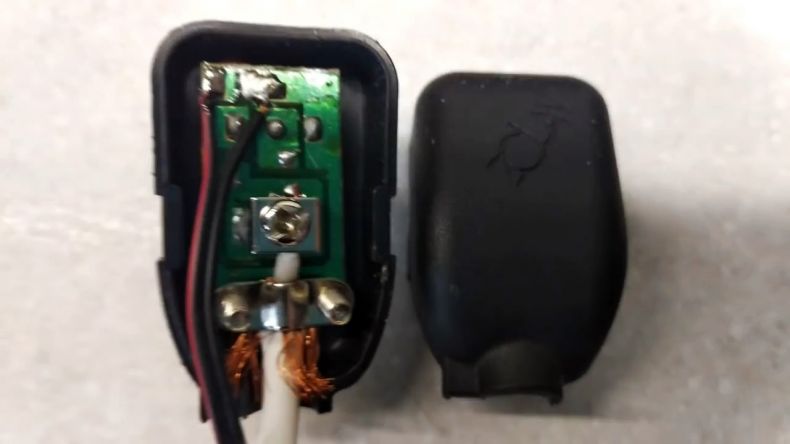

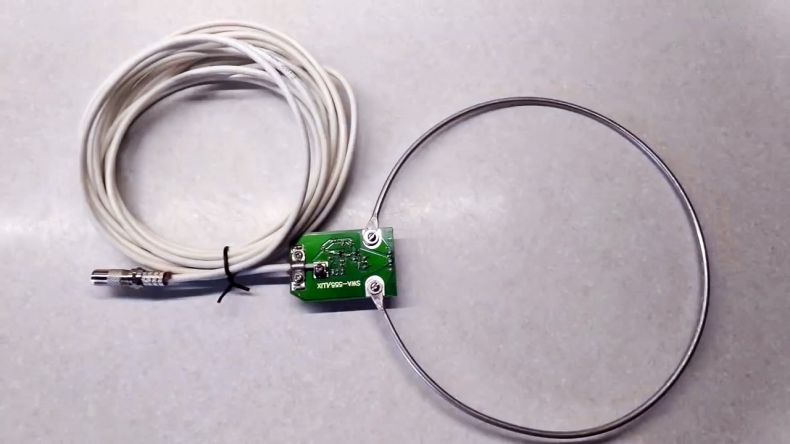

Если картинка плохая можно добавить блок усиления сигнала либо изменить форму антенны на цифру восемь.

Собственно создадим восьмёрку

Не менее упрощённая версия самодельной ТВ антенны. Для сборки при наличии всего необходимого потребуется несколько минут.

Что необходимо:

• Картонная коробка;
• Кабель для антенны;
• Штекер;
• Паяльник;
• Нож;
• Фольга;
• Клей и скотч.

Выполнение:

• Коробка открывается и очищается от пыли, мусора;
• На дно наносится слой клея. Стоит добиться равномерной укладки;
• На него для отражения сигнала — монтируется фольга;
• Коробка закрывается и усиливается скотчем, чтобы сама не открылась;
• На крышку монтируется два куска кабеля изогнутые восьмёркой. Стороны фиксируются скотчем;
• На средней части восьмёрки зачищается кабель. От металлической оплётки создаётся два выхода, чтобы подключить антенну;
• На средней части восьмёрки очищаются концы;
• Используется отрезок кабеля. Он подключается к экрану и центральной жиле на восьмерке. Другой конец снабжается штекером для телевизора или приставки.

Изделие готово к эксплуатации.

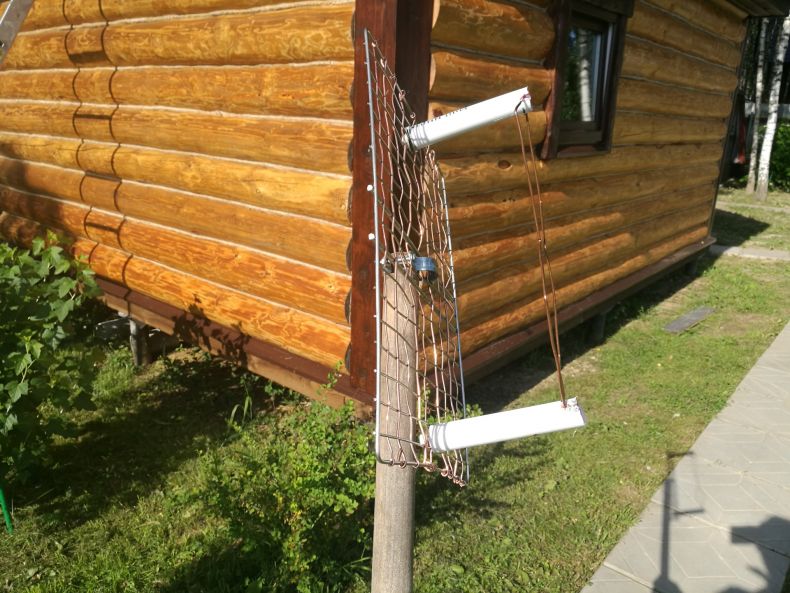

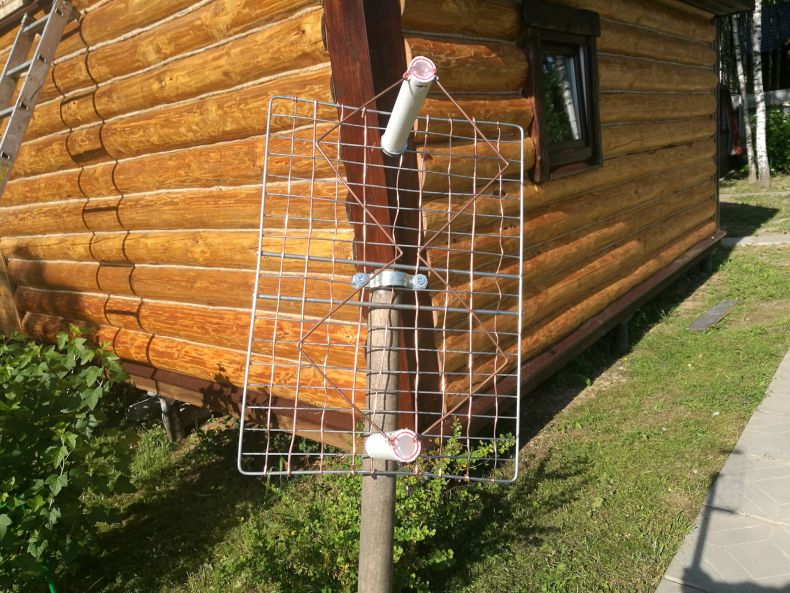

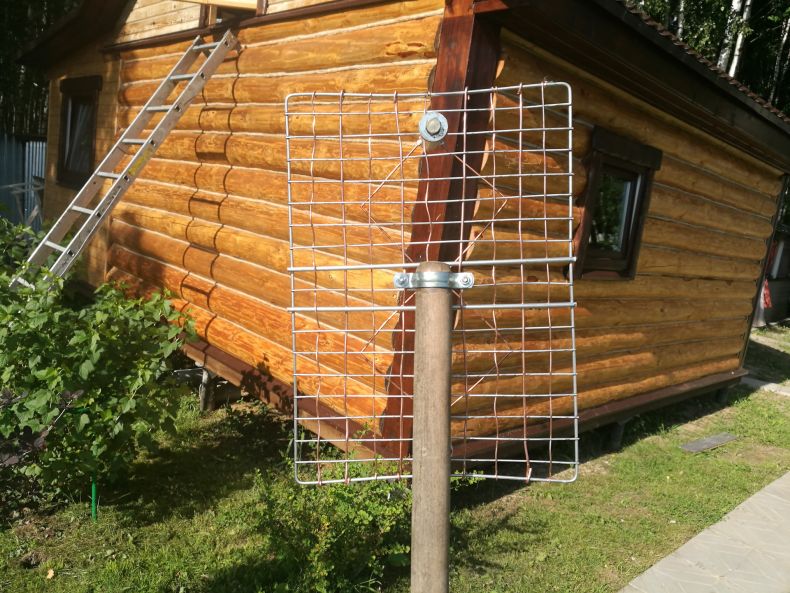

В виде рамки

Тоже не считается слишком сложной моделью. Для изготовления потребуется немного больше времени. Но мощность значительно выше чем у предыдущих устройств.

Что потребуется:

• Алюминиевые пластины;
• Для изготовления рефлектора, необходима алюминиевая сетка. Допускается от барбекюшницы;
• Потребуются болты и гайки к ним, но можно заменить заклёпками, чтобы зафиксировать элементы антенны;
• Чтобы подключить к телевизору нужен штекер и кабель;
• Дрель;
• Отвёртка;
• Пассатижи.

Как сделать:

• Отрезаются алюминиевые полосы с требуемым диаметром. На концах высверливаются отверстия для соединения болтами;
• Собирается рамка. Соединения закрепляются методом внахлёст;
• Чтобы предотвратить окисление точек соединения, требуется покрытие лаком либо краской;
• К необходимым точкам на самоделке подключается телевизионный кабель со штекером для телевизора;
• Рамка монтируется на рефлектор. Важно учесть, что он не должен создать короткое замыкание на электрической цепи изделия;
• Устанавливается на мачту и размещается на свободном месте.

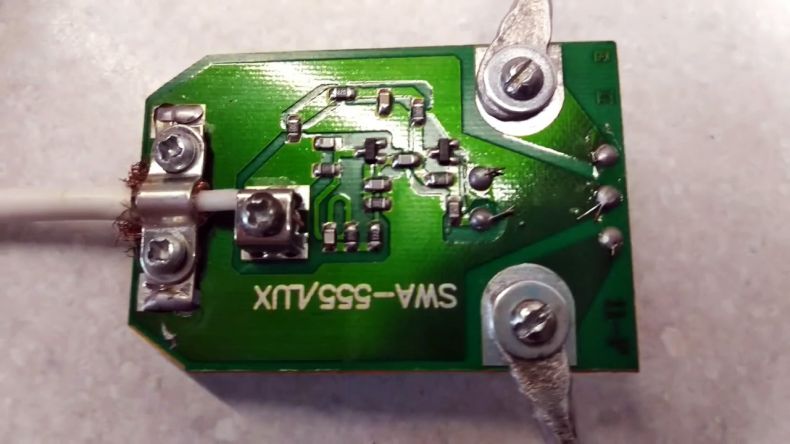

Если сигнал слишком слабый, тогда можно попробовать другой вариант самоделки либо попытаться улучшить специальным усилителем.

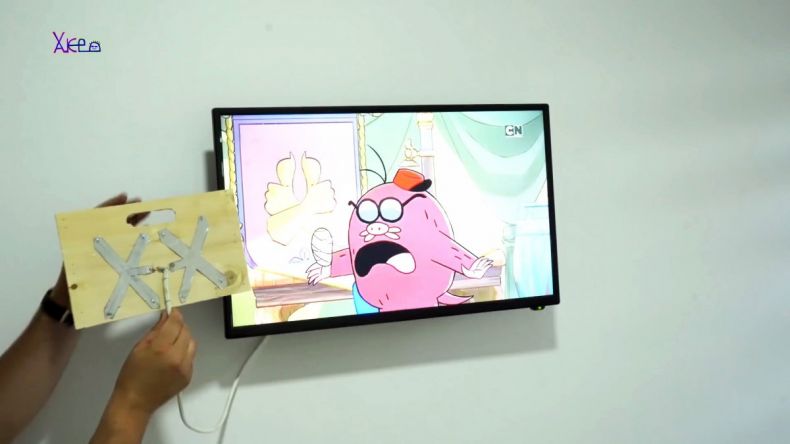

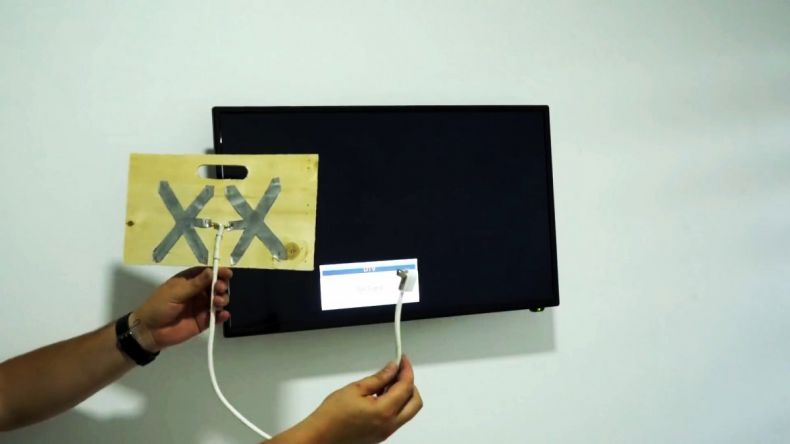

Самодельная антенна типа бабочка

Эта модификация подходит для всех волн. Позволит принять множество каналов на основе высокого качества картинки. Но изготовление выполняется внимательно, поскольку оно значительно усложняется.

Что используется:

• Деревянная доска;
• Несколько отрезков медного провода при жиле в 4 мм.

Как изготавливается:

• На доске намечаются отверстия, чтобы потом высверлить их по схеме;
• Нарезается 8 идентичных кусочков провода — каждый 37,5 см. Дополнительно 2 отрезка для формирования крыльев по 22 см. И ещё два провода для соединения с гнездом;
• Чтобы обеспечить электрический контакт, необходимо снять изоляцию;
• Кусочки провода сгибаются на оголённых участках. Важно учитывать, что V-образные создаются на основе равных сторон с расстоянием 7,5 см между концами;
• Проволочные элементы монтируются на деревянное основание. Выполняется фиксация саморезами;
• Выводы от самодельной ТВ антенны подключаются к гнезду телевизора. Для этого используется специальный кабель.

Изделие устанавливается в комфортном месте. Можно проверить качество приёма сигнала. Эта модель относится к среднему уровню сложности.

Теперь мы разобрались почему популярны самодельные ТВ антенны и что учитывать в процессе выбора подходящей модели. Рассмотрели несколько вариантов от простого к продвинутым примерам с этапами самостоятельного изготовления. Это поможет новичкам с разным уровнем подготовки.
