Инструкция по сборке распределительного щитка. Сборка, установка и подключение, монтаж корпуса и укладка внешний кабелей, 75 фото

Автор: Инженерная компания "КАПРО"

Ни одно жилое или промышленное помещение не обходится без электроаппаратуры, которая питается разными типами и номиналами тока. Все это питается от электрощитка, распределяющего нагрузку. Также, щиток защищает от КЗ и содержит другие средства защиты не только приборов, но и людей.

Содержание

Виды и размеры электрощитков

Для установки в разных условиях щитки разделяют на внутренние и наружные. Внутри у них практически нет отличий, те же автоматы и дин-рейки. Отличия только в размерах и внешнем виде.

Занимаясь самостоятельным монтажом, для начала необходимо выбрать какой тип вам подходит, внутренний или наружный. Современные наружные коробки отличаются презентабельным внешним видом и, в отдельных случаях защитой от нежеланных посетителей. Крепятся на негорючую стену на безопасной и доступной высоте, в нейтральном месте.

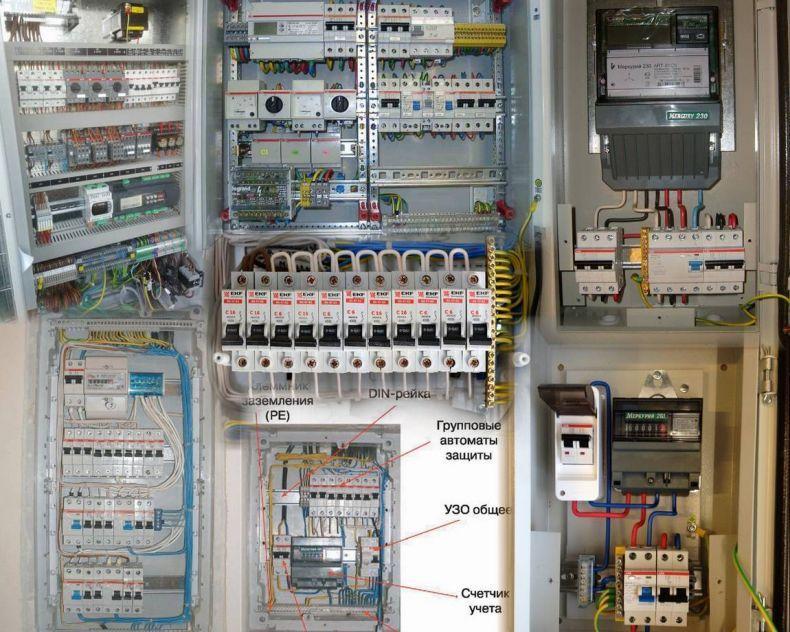

Внутренний щиток торчит из стены всего на пару миллиметров и никак не влияет на интерьер. Содержание комплекта щитка выглядит так:

Основание с крепежами и клемниками.
Верхняя крышка.
Дин-рейки с защелками.
Дверцы.

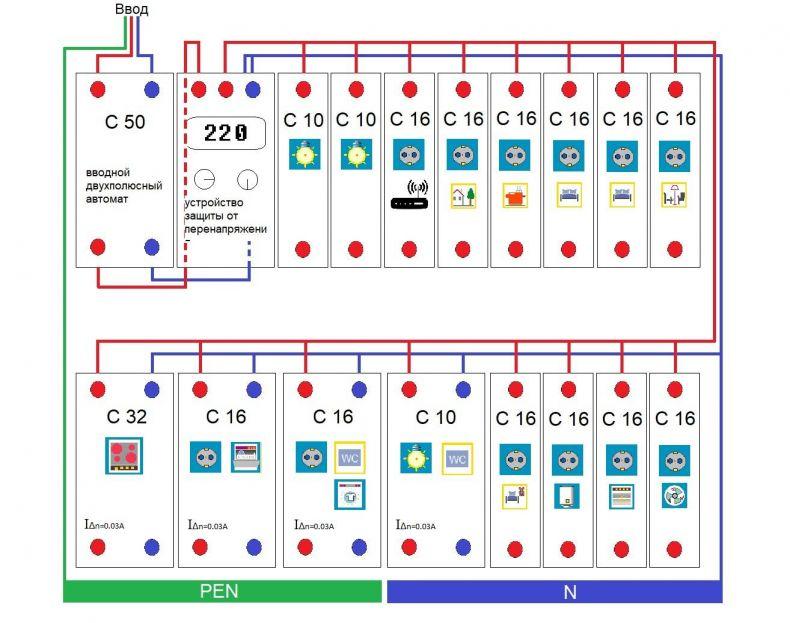

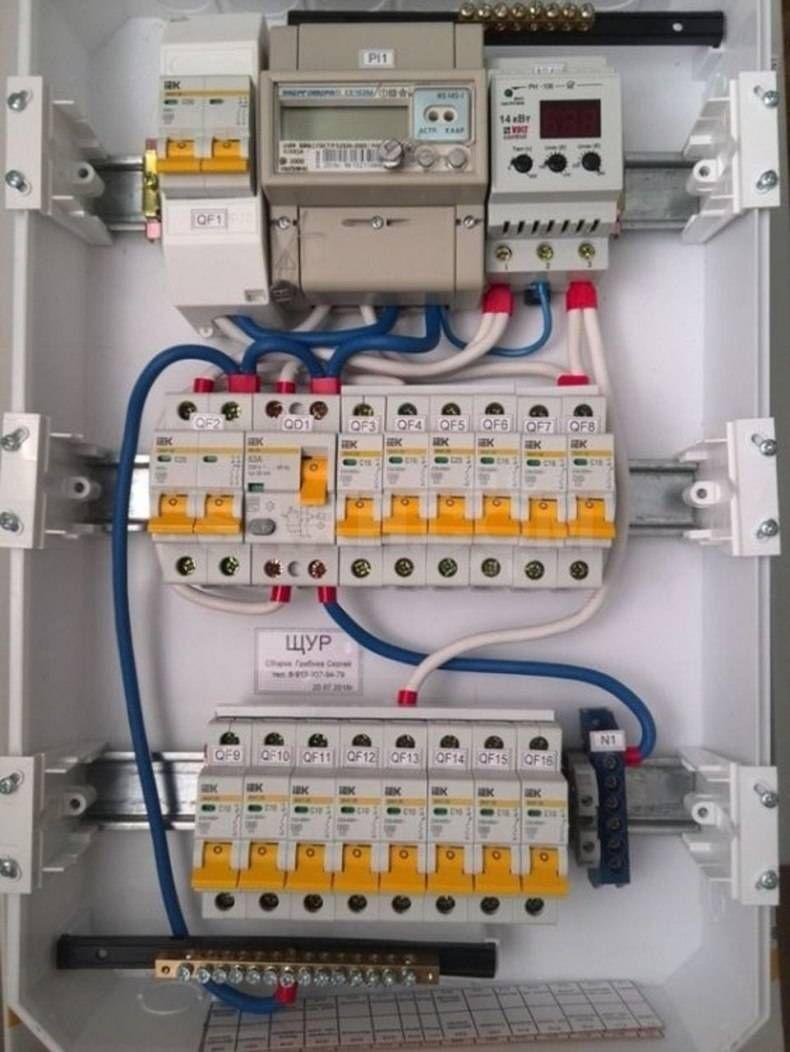

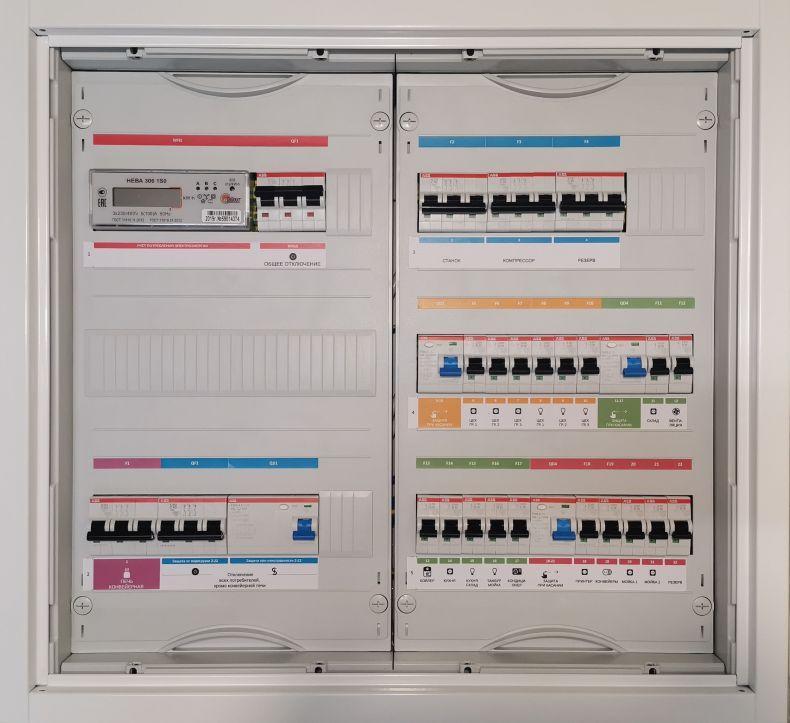

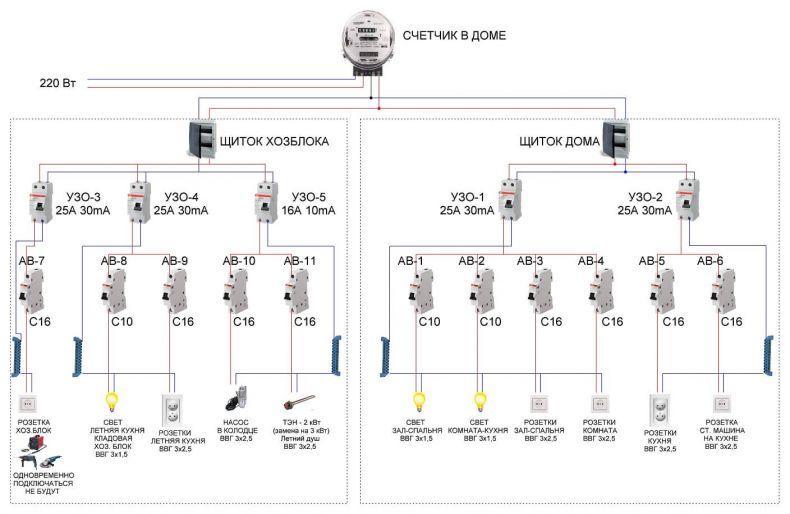

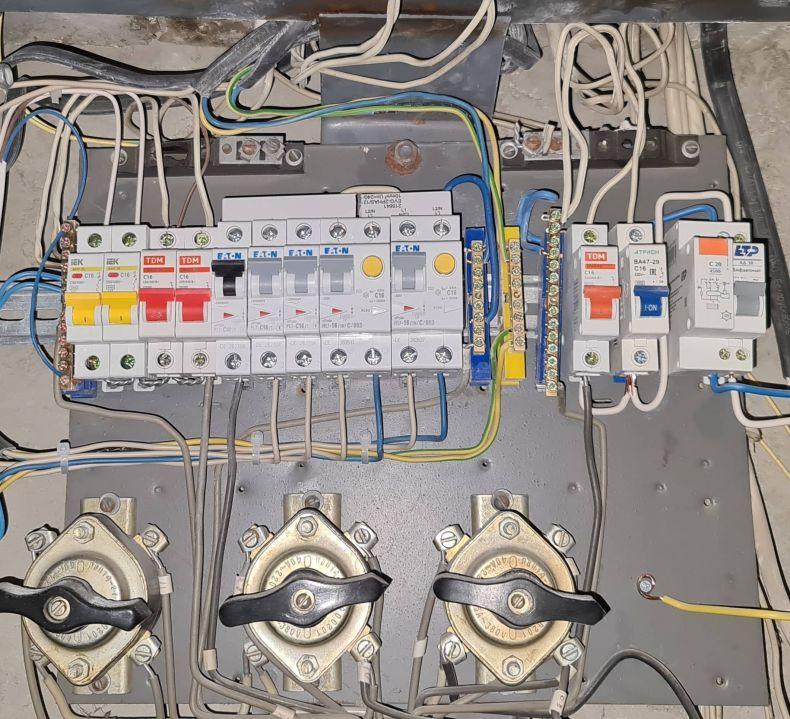

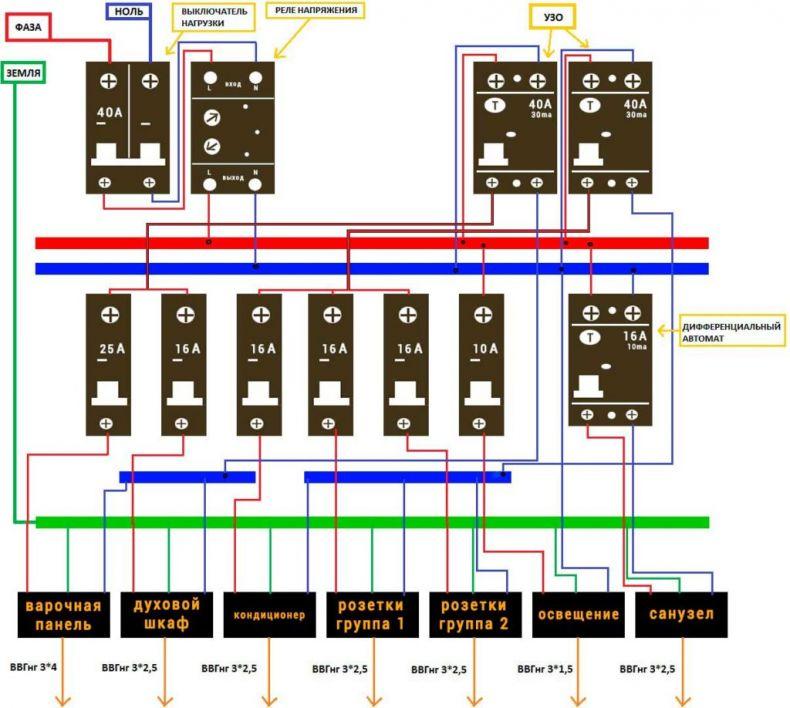

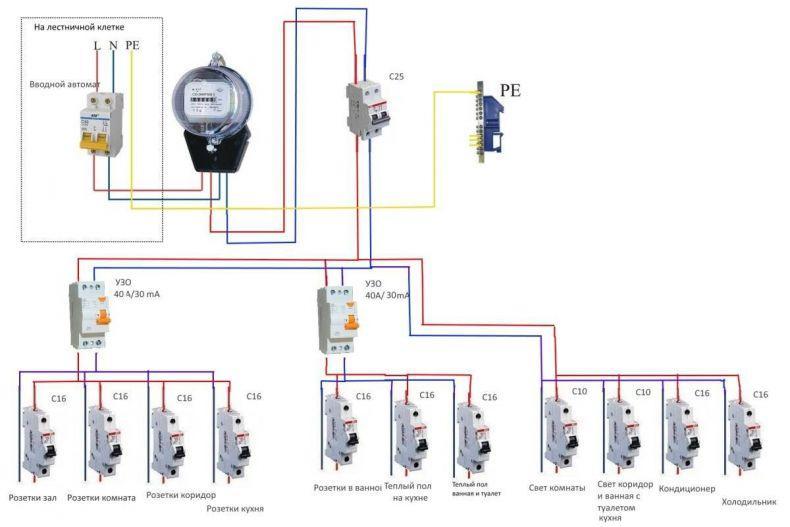

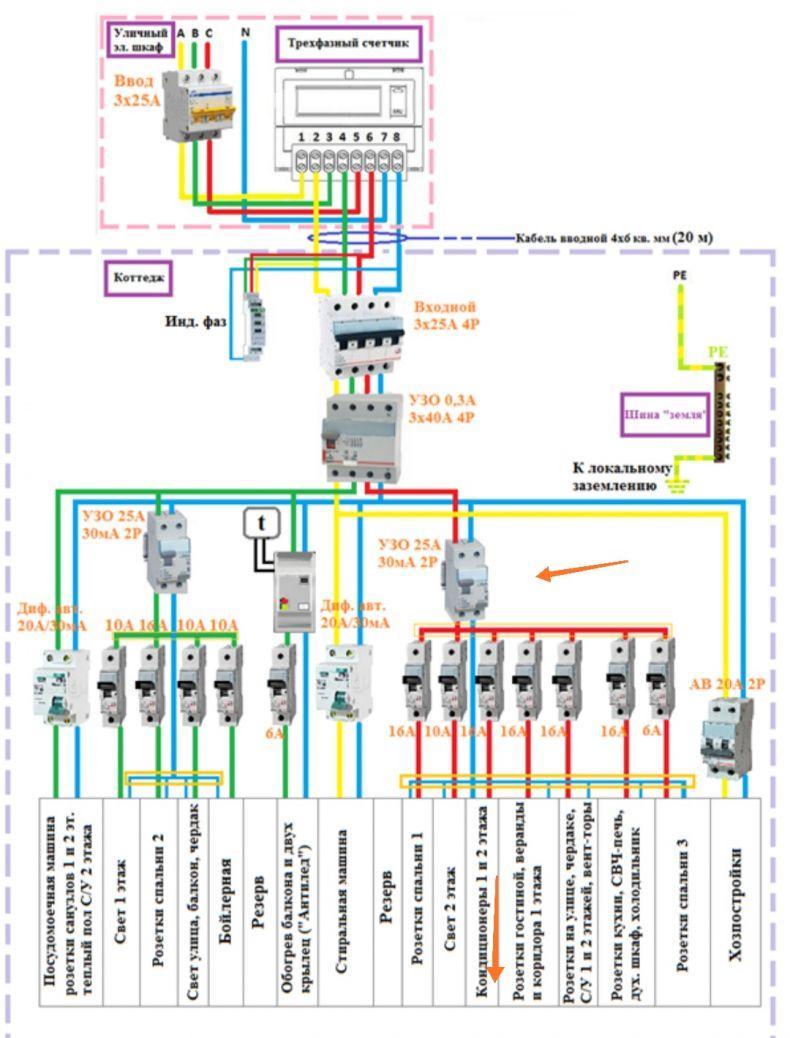

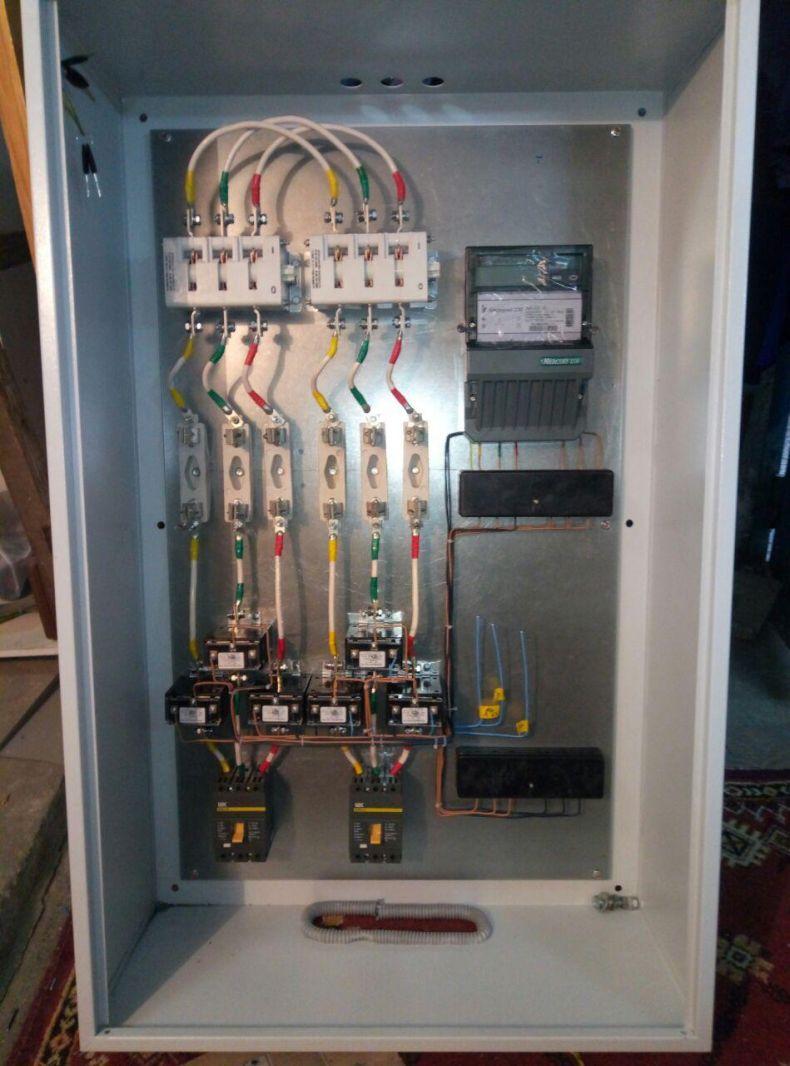

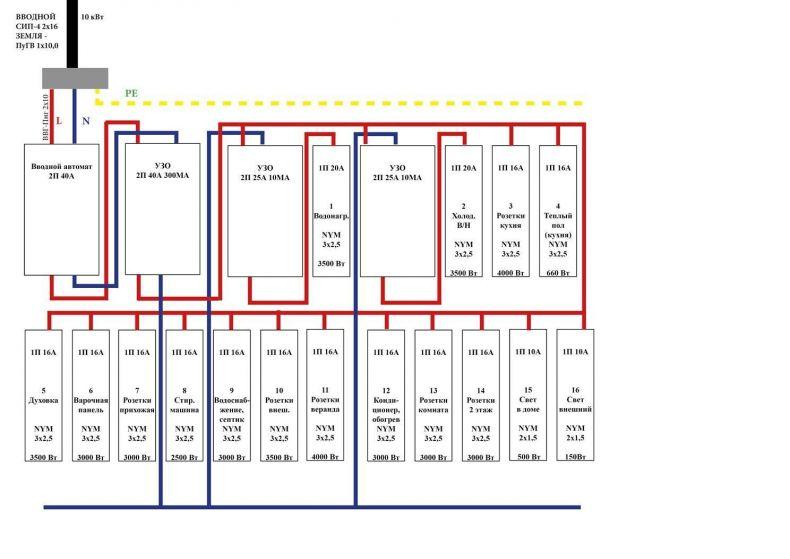

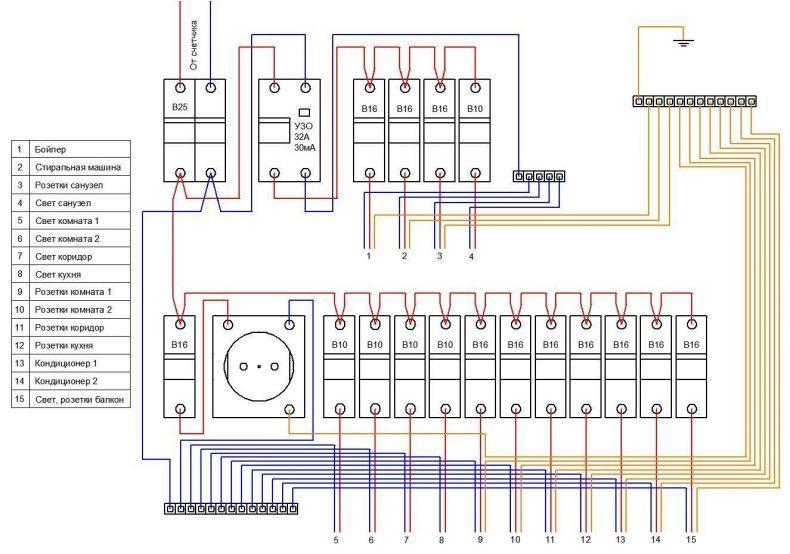

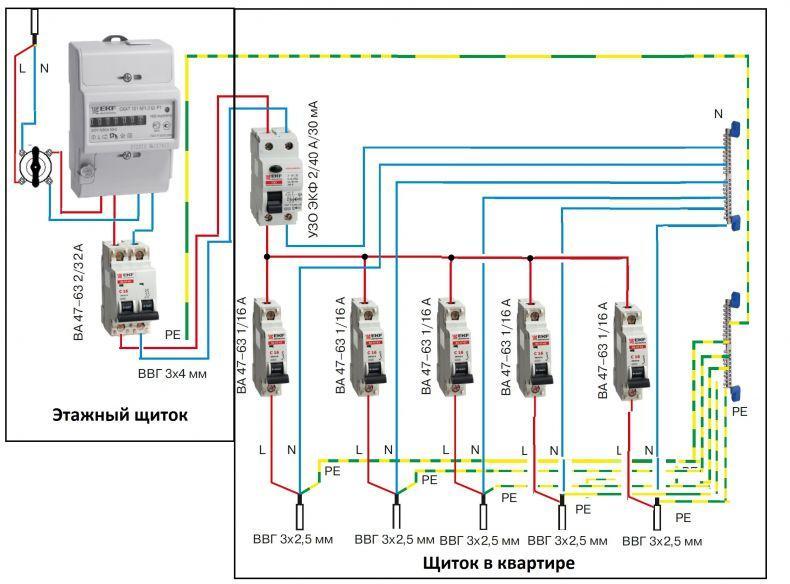

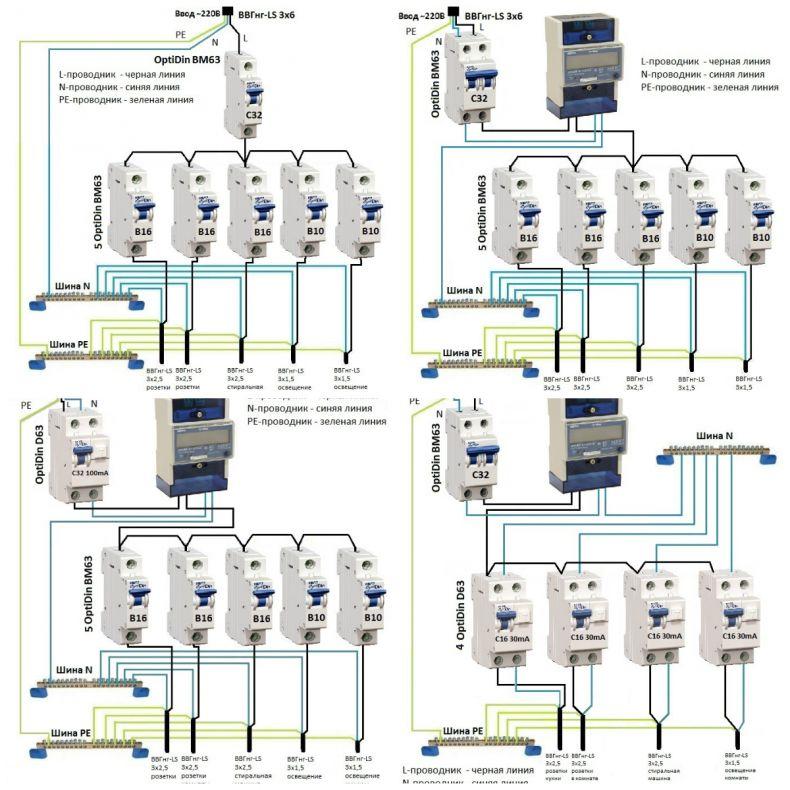

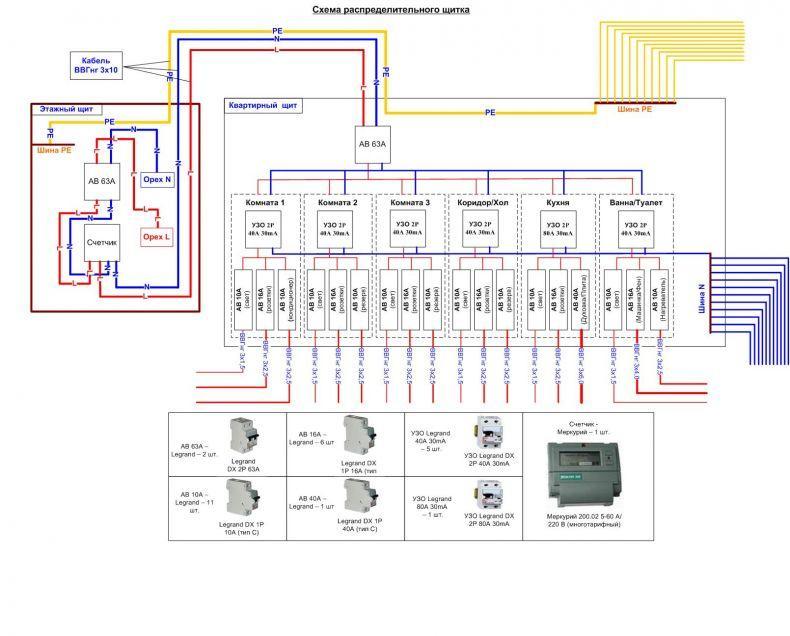

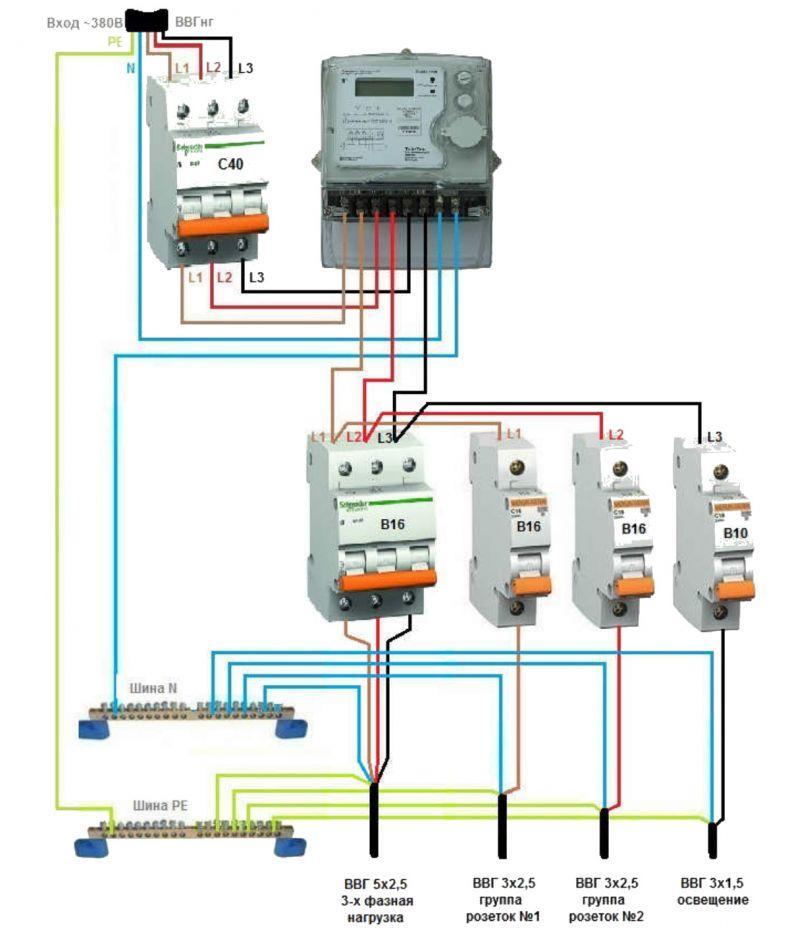

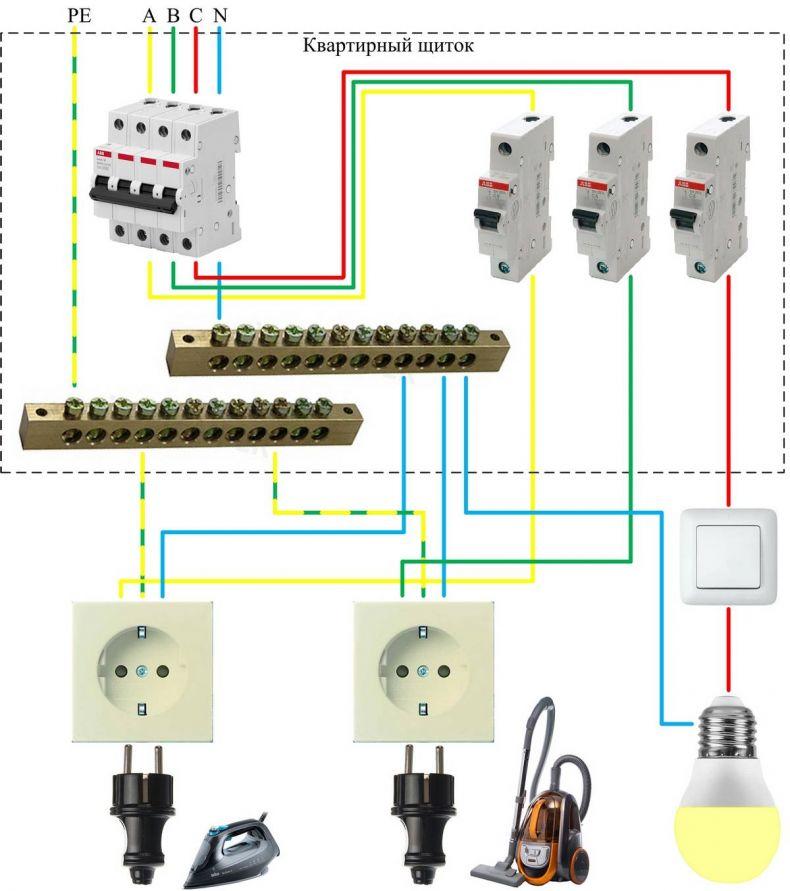

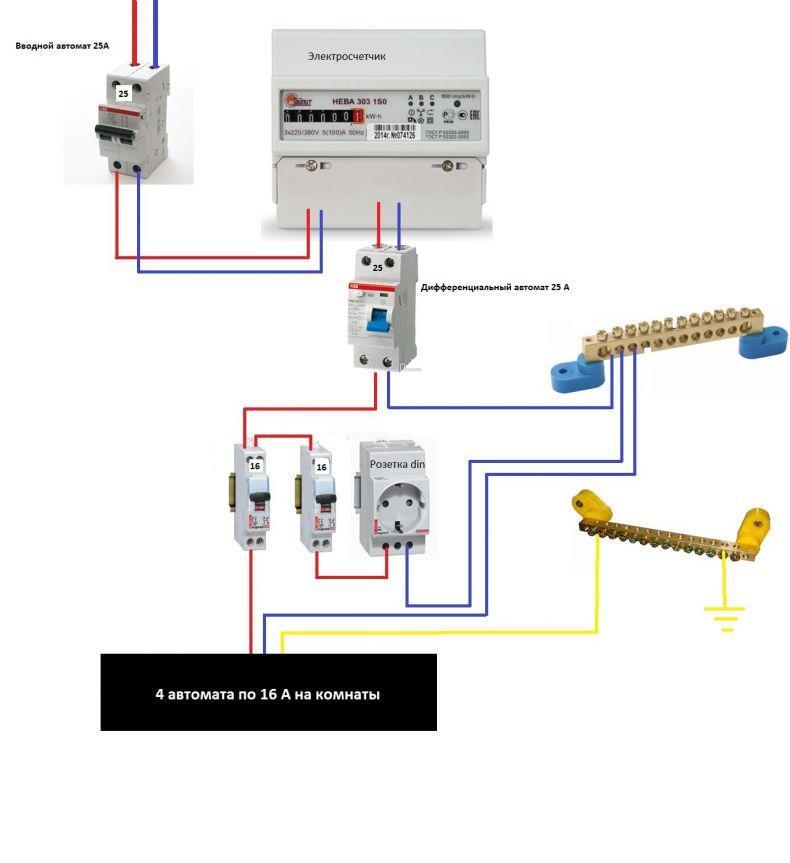

Составление схемы электрического щита

Прежде чем собирать схему щита, нужно определится:

Какие модули будут использоваться.
Автоматы какого тока будут использованы.
Будут ли задействованы УЗО и другие сложные автоматы.
Размер имеющего на проведение электрики бюджета.

Помимо этого, необходимо заранее ознакомиться с принятыми законодательством нормативами, которые описывают каким должен быть электрический ящик, требования к креплениям и соединениям, обеспечению должного доступа к элементам щитка и так далее.

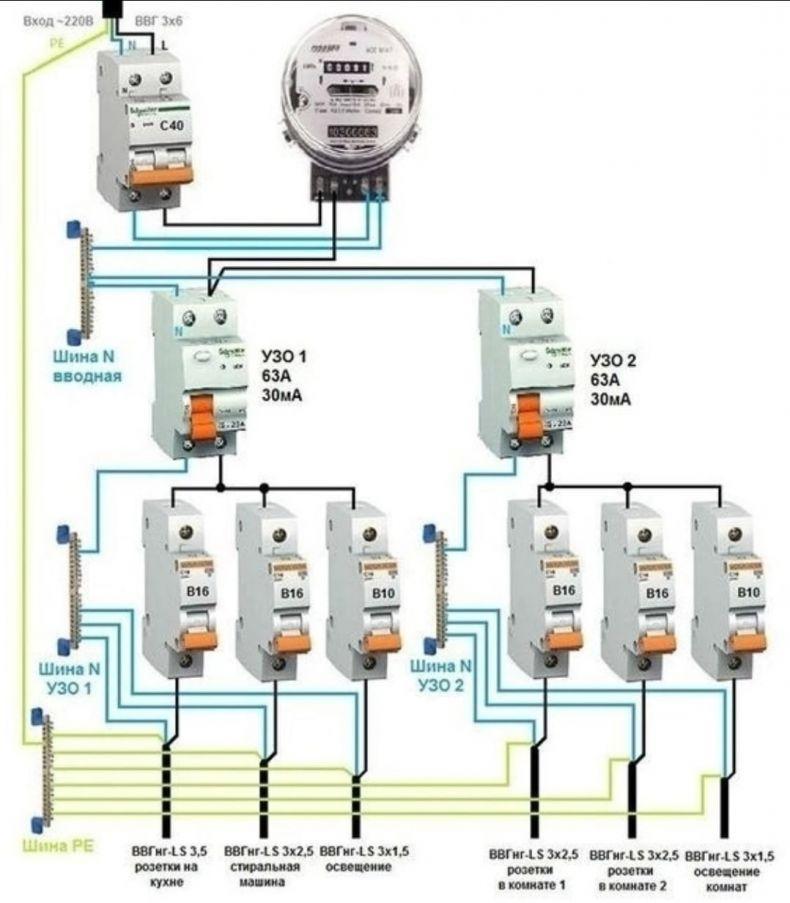

Необходимо ли УЗО в электрическом щите?

Данный элемент нацелен на защиту от смертельного поражения током. Попадая на токонесущий проводник, по человеку идет разряд к полу, так как редко кто носит толстую резиновую обувь. Для безопасности раньше использовали заземление, сейчас же вместо этого используют:

ДИФ выключатель, защищающий и от удара током и от перегрузки.
УЗО, которое борется только с возникающей утечкой тока, при разнице входящего и исходящего потенциалов.

Залогом корректной работы приборов является правильно собранная схема в электрощите, правильно подобранный номиналы, отсутствие дополнительных заземлений.

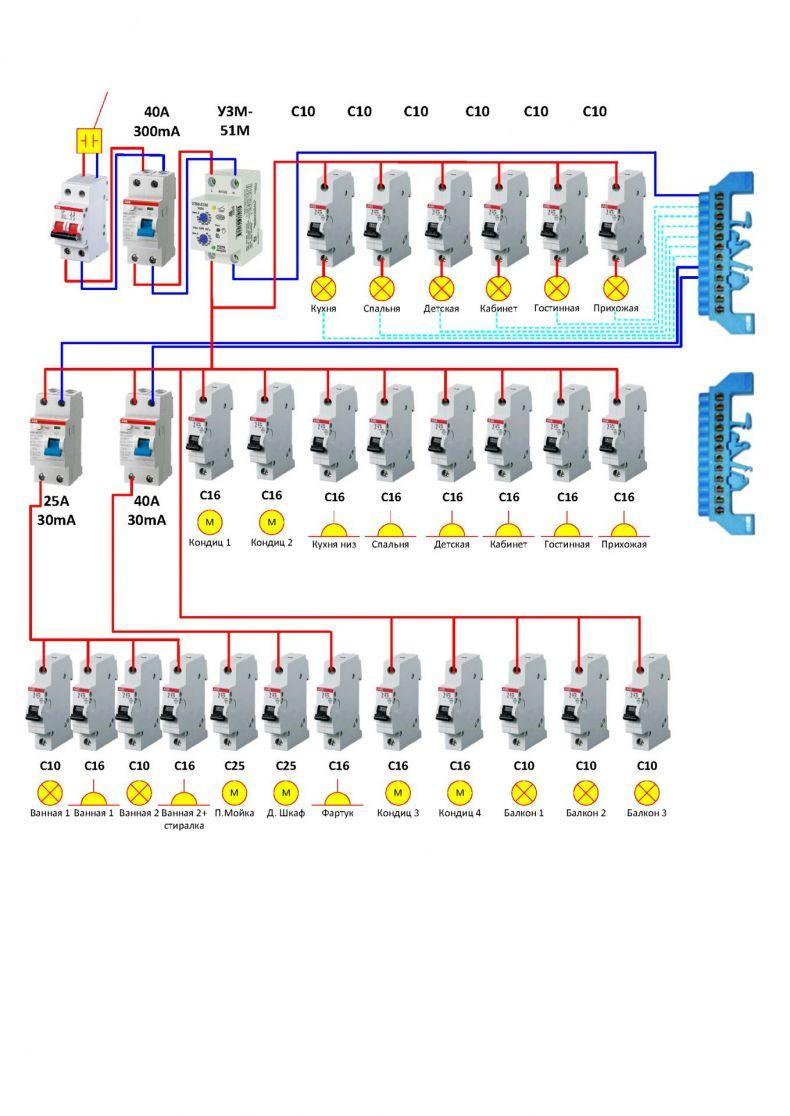

Как рассчитать количество мест в электрическом щите?

Независимо от выбранного производителя у всех автоматов предусмотрены стандартные габариты. Для закрепления применяется дин-рейка 35 мм, каждый одинарный автомат занимает 17,5мм.

Электрические щитки бывают под самые разные количества автоматов, которые высчитываются при разработке схемы и дается запас в 20% на случай корректировки в процессе монтажа.

Сборка и монтаж электрического щита

Учитывая тонкую специфику оборудования, помещение, где производится монтаж должно быть чистым и сухим. После установки дин-рейки следуют такие работы:

Установка щитка.
Подвод кабелей.
Внутреннее распределение проводов.
Герметизация щитка от пыли.
Начальный монтаж.
Конечный монтаж.
Запуск, проверка.

Монтаж корпуса электрического щита

Монтировать наружный щиток гораздо проще, чем скрытый, не нужно будет долбить нишу в стене. Для этого необходимо следовать таким правилам:

Для установки подойдет близко расположенное к выходу, хорошо освещенное и проветриваемое место.
Не стоит располагать щит в шкафу, где к нему будет сложно добраться.
Расстояние к газовой магистрали должно быть не меньше 100 см. Расстояние до пола 160+-20 см.

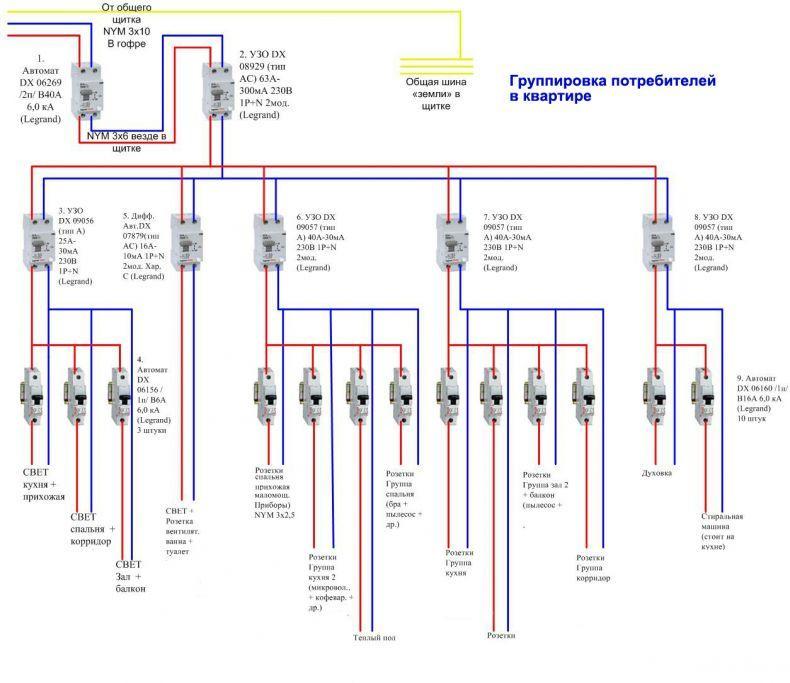

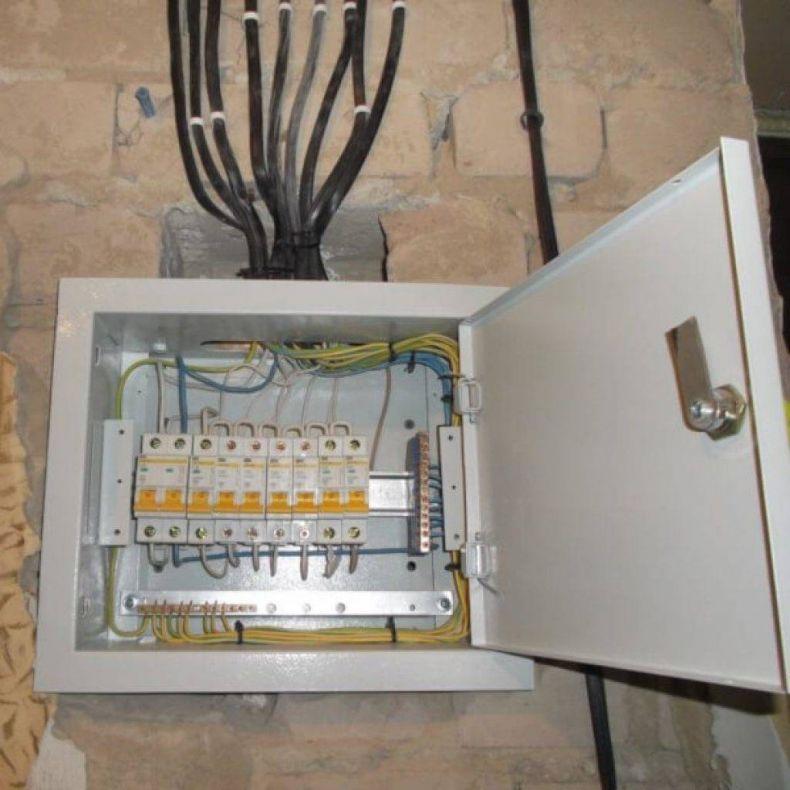

Внутренний монтаж щитка делается с помощью болгарки и перфоратора по ранее поставленным отметкам. В получившемся проеме щиток фиксируется монтажной пеной.

Организация ввода кабелей в электрический щиток

Заранее верное введение проводов в коробок значительно облегчит процесс монтажа и выглядит таким образом:

Все провода заводят в коробку как можно ближе к нужному автомату.
Производится предварительная укладка и фиксация кабелей в щитке.
Каждый провод должен быть подписан согласно группе.
После монтажа проводов во все отверстия в щите крепятся специальные заглушки.
Далее с помощью винтов крепится наружная панель.

Разделка кабелей внутри электрического щита

Для снятия верхней изоляции необходимо использовать нож определенного формата, но затем нужно будет обозначить все провода по новой. Прежде чем отрезать провод, лучше оставить небольшой запас у каждого хвоста.

Процесс разделения кабелей в щитке проходит таким образом:

С левого верхнего угла двигаясь постепенно направо.
Сначала нужно очистить вводной кабель.
Все уходящие провода подлежат предварительной маркировке на расстоянии 5-7 см от края.
Далее все эти провода также подлежат зачистке.

Защита внутренностей электрического щита от ремонтно-отделочных работ

Внутренние модули щитка довольно дорогое удовольствие и не приемлет контакта с пылью или грязью, поэтому требуют дополнительной защиты. То есть помимо сборки, нужно еще:

Провести изоляцию всех кабельных хвостов.
Снять все движимое оборудование, типа ручек и дверей.
Укладка кабелей должна производится слева-направо или наоборот, без применения резких изгибов.
После этого на щиток накладываются временную заглушку из картона, проклеивая края скотчем.

Предварительная сборка электрощита на рамке

Монтирование щитка даже для опытного мастера довольно непростой процесс, поэтому излишняя экономия на таком процессе способна значительно усложнить его. В конечном итоге это приведет к нарушению технологии монтажа и дальнейшей эксплуатации.

Для качественного монтажа необходимы такие инструменты:

Отвертки с диэлектриком под разные шлицы.
Съемник изоляции.
Плоскогубцы и кусачки.
Полотно по металлу.
Мультитестер.
Нож.
Электроотвертка с разными битами.

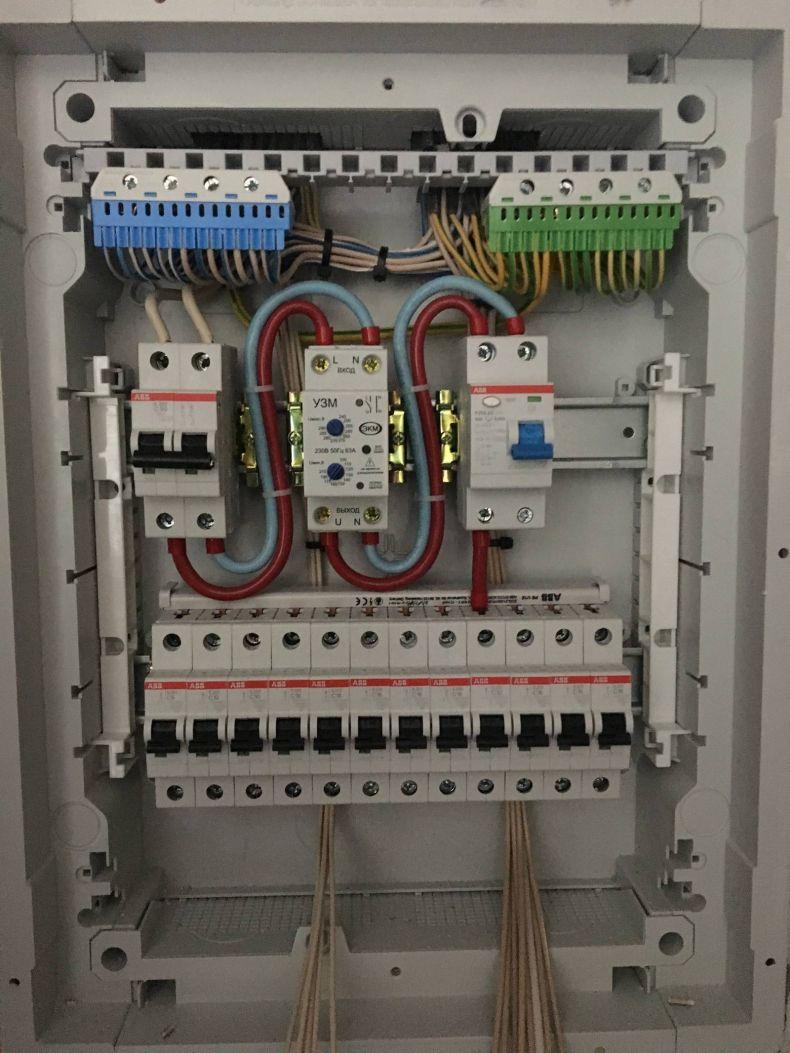

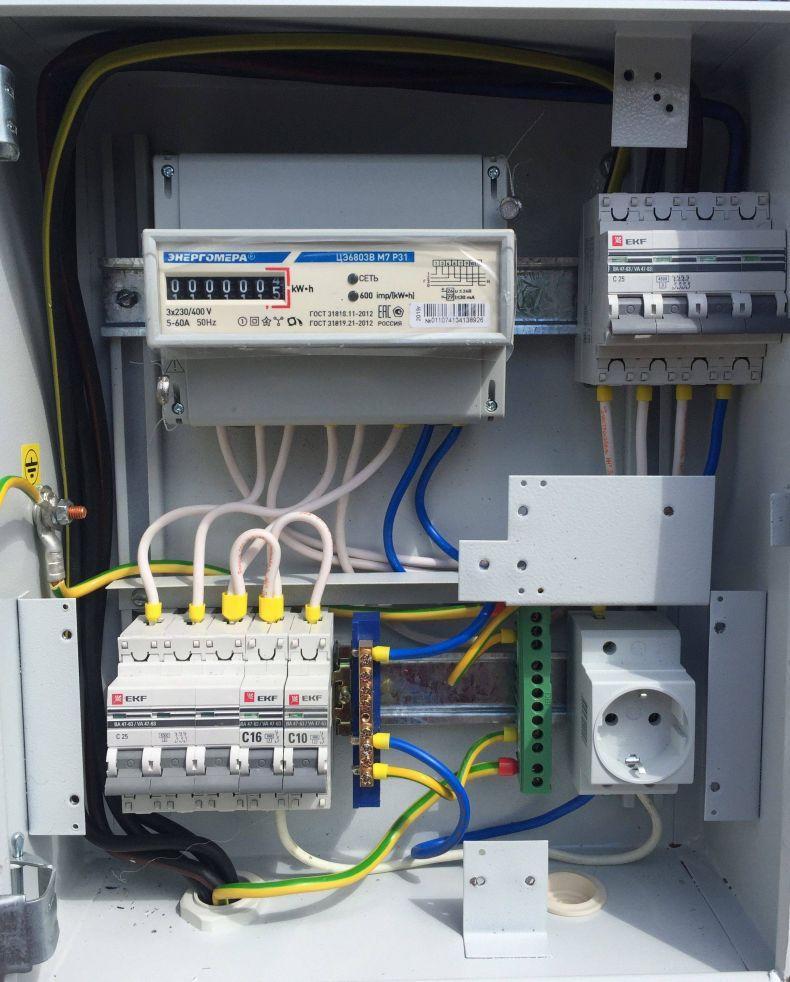

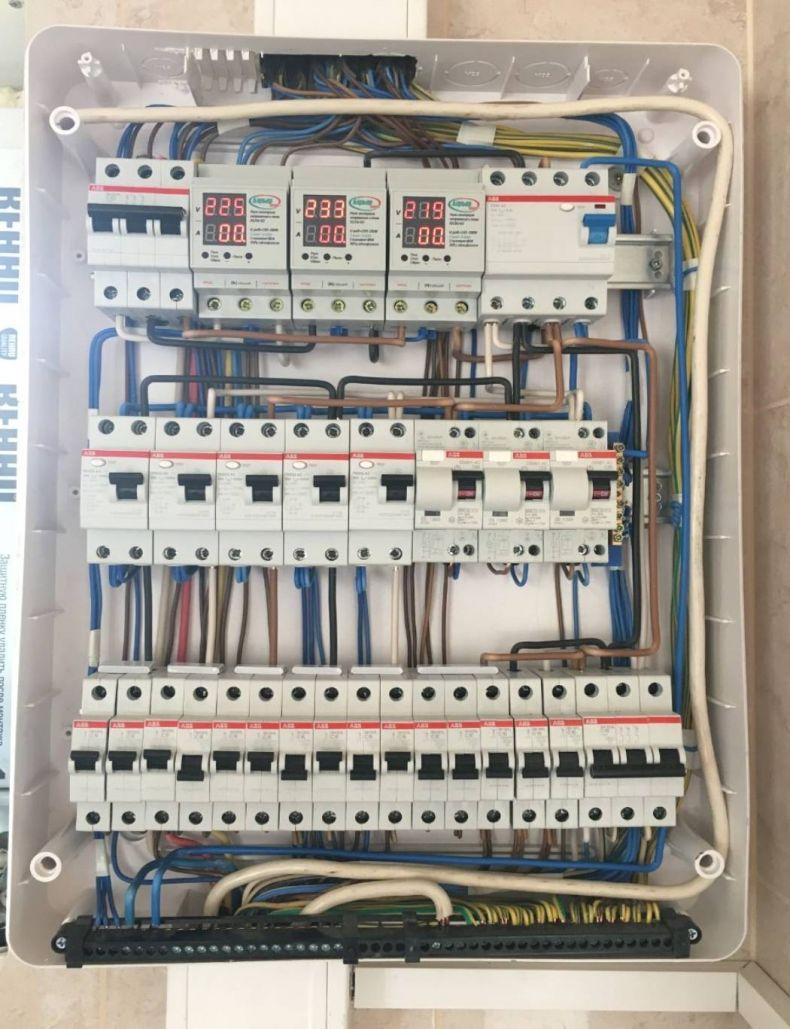

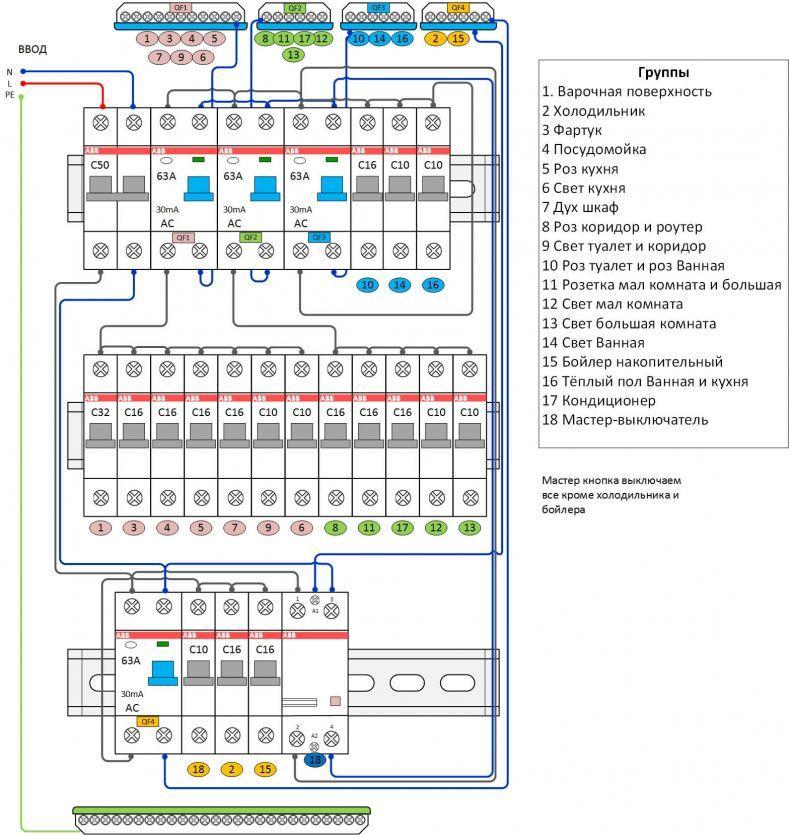

Подключение групп потребителей

Самую полную сборку электрощита стоит отложить на период после проведения основных грязных работ, затем провести такие процедуры:

Отключив подачу тока, перед сборкой нужно обеспылить щиток.
Установить дин-рейку и необходимые шины.
Все провода по цветам отводятся в разные стороны, заземление можно сразу крепить на колодку.
Каждый кабель опрессовывается и дополнительно маркируется.
Нулевые кабели подключаются согласно группам УЗО, если такие есть.
Фазные кабели монтируются согласно автоматам.
Затем подключаются вводные кабели и проводится окончательная проверка.

Пусконаладочные работы

Перед тестовым пуском все автоматы ставят в положение “Выкл” и следуют инструкции:

С помощью щупа производится проверка фаза и нуля, после установки всех приборов.
Сложные автоматы проверяются тестовыми кнопки, обычные автоматы наличием фазы на входном контакте.
Каждая розетка проверяется на наличие тока и его величину.
За щитком наблюдают несколько часов на предмет отсутствия неисправностей.

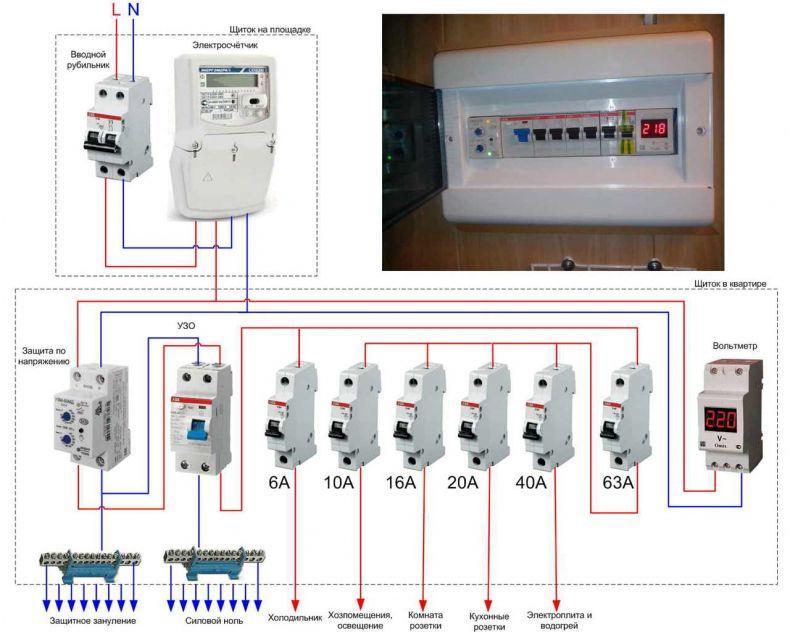

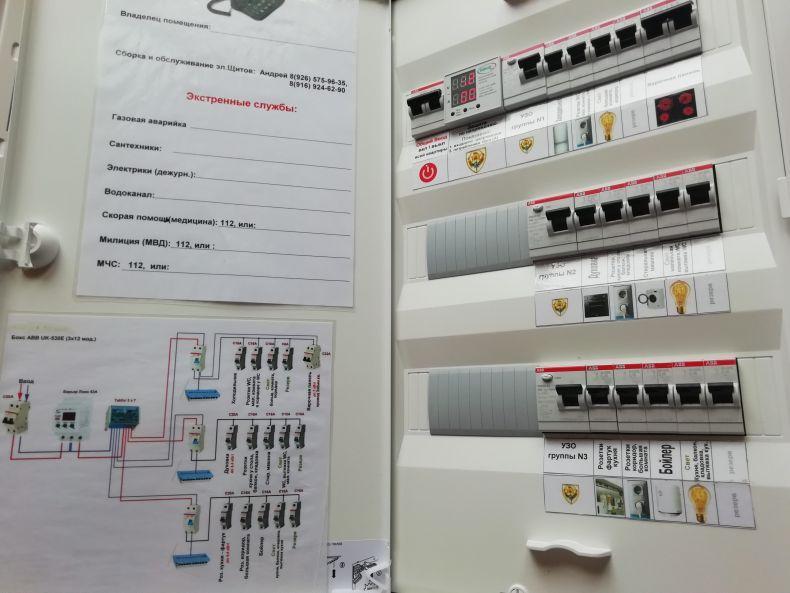

После этого следует составить план расположения автоматов на крышке.

Эксплуатация электрического щита

Прибор требует дополнительного ухода:

Проверки затяжки клемм после месяца использования.
Наличия замка на дверце, в качестве защиты от детей.
Ознакомления с алгоритмом действий, в случае срабатывания защиты.
Каждый месяц нужно проверять работоспособность сложных автоматов, таких как УЗО.
