Как подключить трехклавишный выключатель: область применения, принцип работы и схема соединения проводов в распредкоробке
Трехклавишные выключатели эксплуатируют с целью комфортного управления светом Подключение одной точки. Монтаж выключателя начинают с присоединения проводов к распределительной коробке.
Но прежде всего, устройство придется разобрать. О том, как подключить трёх клавишный выключатель расскажет статья.

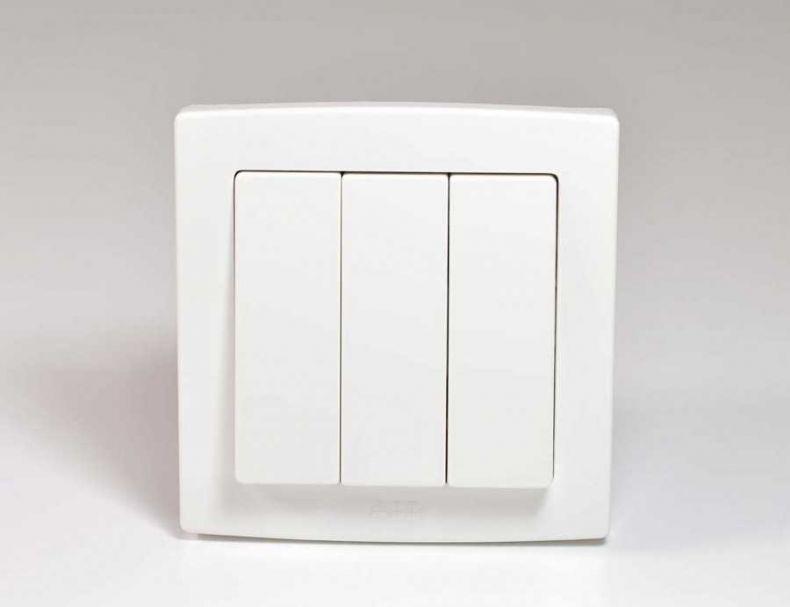

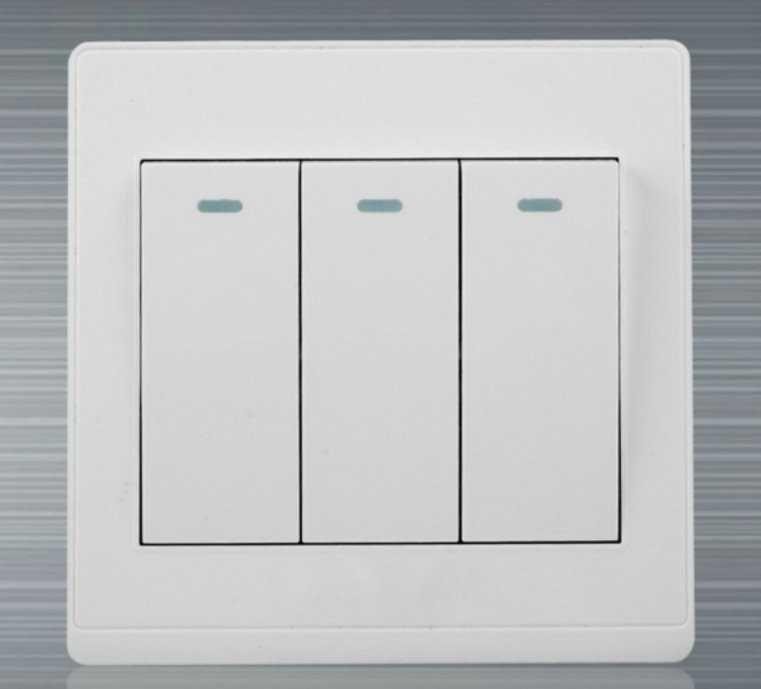

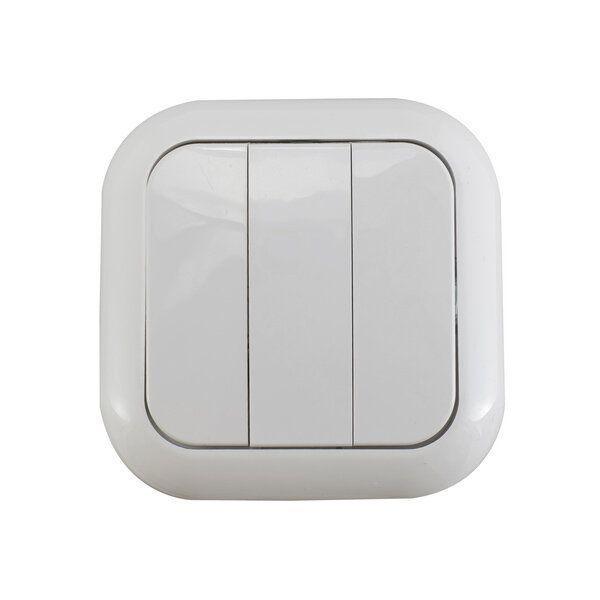

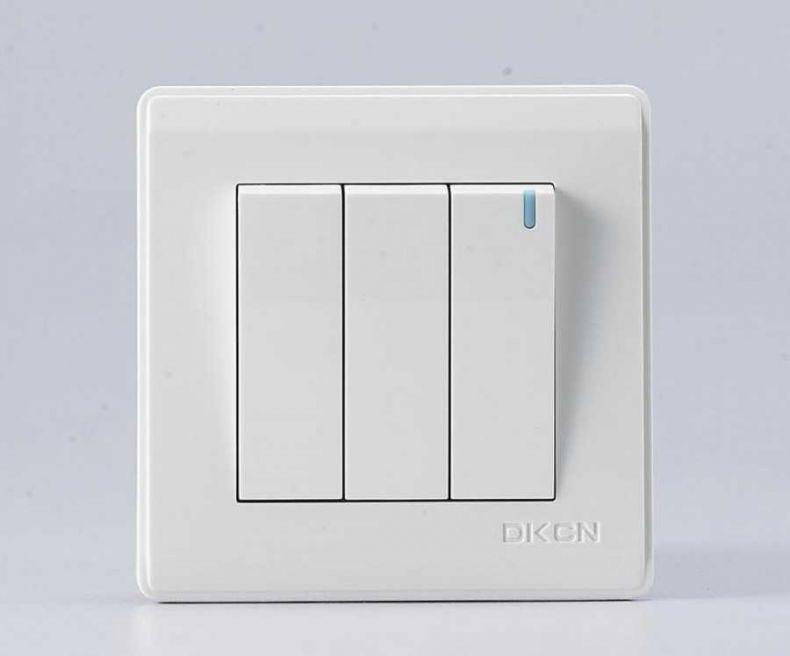

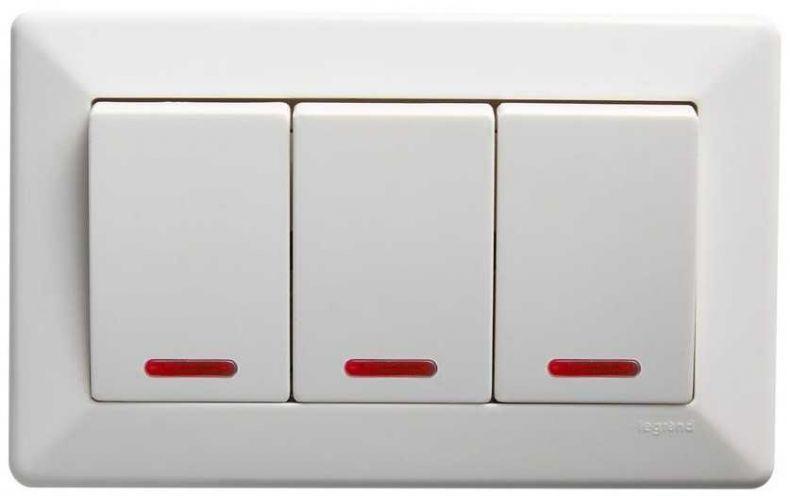

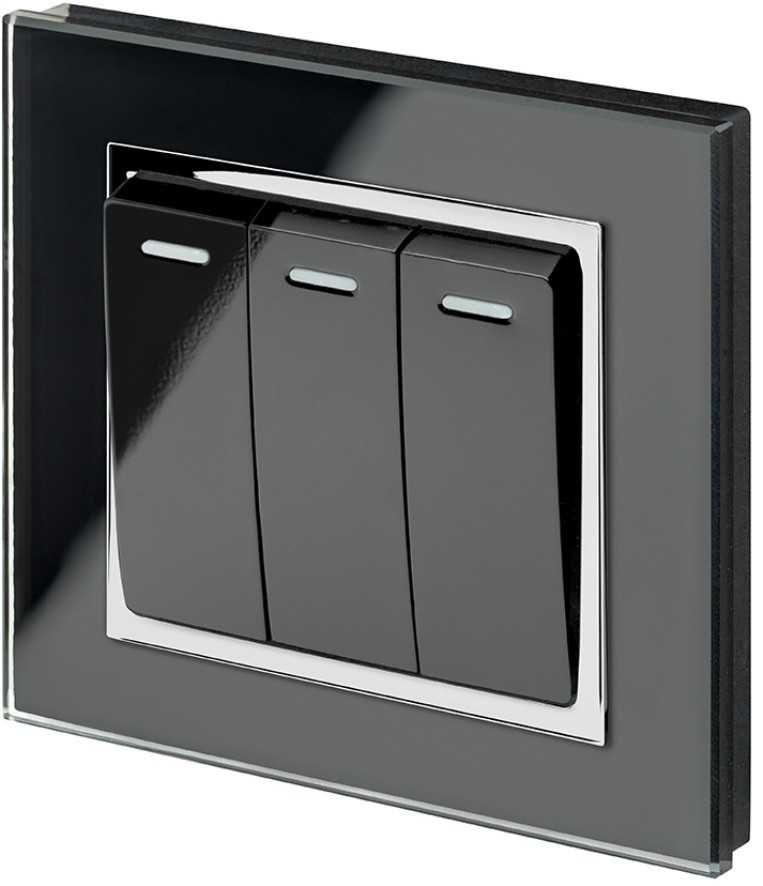

Особенности трехклавишного выключателя
Трехклавишный выключатель представляет собой простую конструкцию, состоящую из корпуса, переключателей, и внутреннего рабочего звена. Стоит отметить, что корпус изготавливается из прочного устойчивого к огню пластика.
В распределительную коробку вмонтирован механизм, который отвечает за размыкание и замыкание контактов. В ней же, присутствуют клеммы для включения электрокабеля. Он включает в себя один центральный проводник и три после размыкания, предназначенные на лампы.
Из дополнительных элементов, можно выделить крепящий механизм и отдельные элементы, служащие по большей части для декора. Речь идёт про рамочную панель, изготовленную из пластика и переключателя света. Весь механизм прост в использовании, легко устанавливается и при необходимости снимается, держится он на специальных защёлках.
Для установки осветительного устройства с 3 лампочками, следует позаботиться о наличии углублений для прокладки тройного выключателя на три лампы.

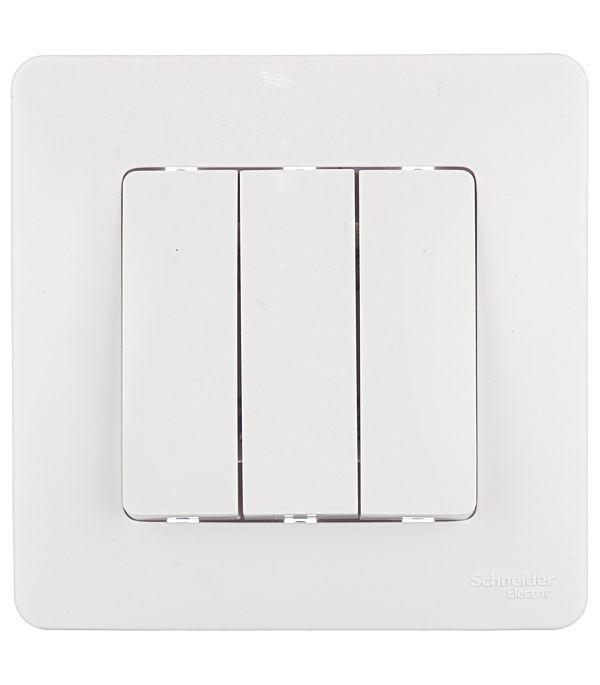

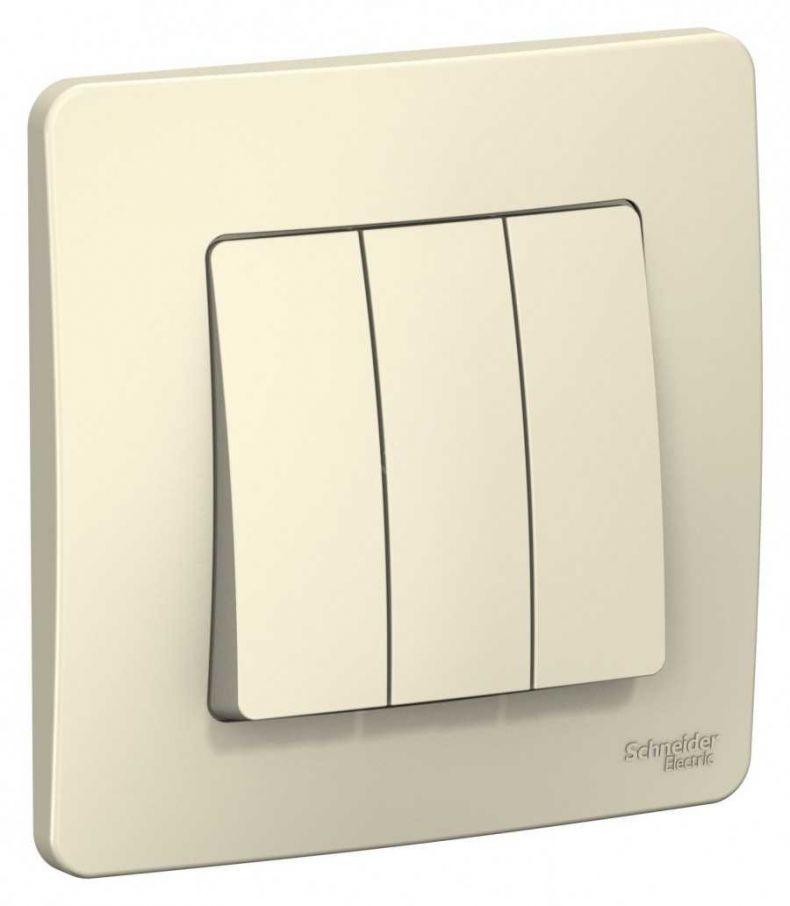

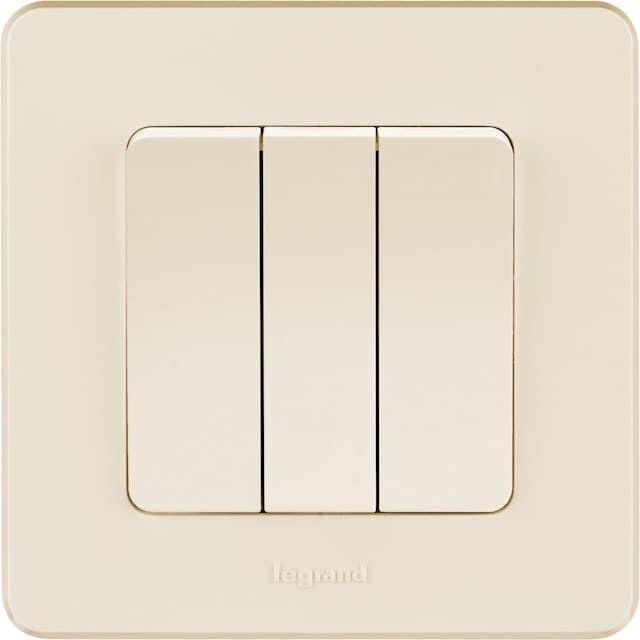

Выбора трехклавишного выключателя
Подбирая подходящую модель подобного устройства, первым делом, нужно внимательно его осмотреть. Важно ознакомиться с механическими свойствами ю и убедиться в наличии схемы подключения.
Качественное устройство должно располагать набором таких качеств:
- Корпус прочный, не подверженный вмятинам, царапинам и другим повреждениям.
- Клавиши работают исправно, не заедают.
- При включении клавиши раздается щелчок.
- Механизм качественно собран правильно работает.
Для влажных помещений, необходимо приобретать устройство со специальной защитой от попадания влаги и загрязнений. Стоит отдельно сказать про клеммы. Они бывают винтовыми и зажимными. Последние нужны для зажима проводом.
Специалисты, крайне не рекомендуют приобретать выключатели с какими-либо повреждениями. Это обеспечит безопасность и бесперебойную работу.

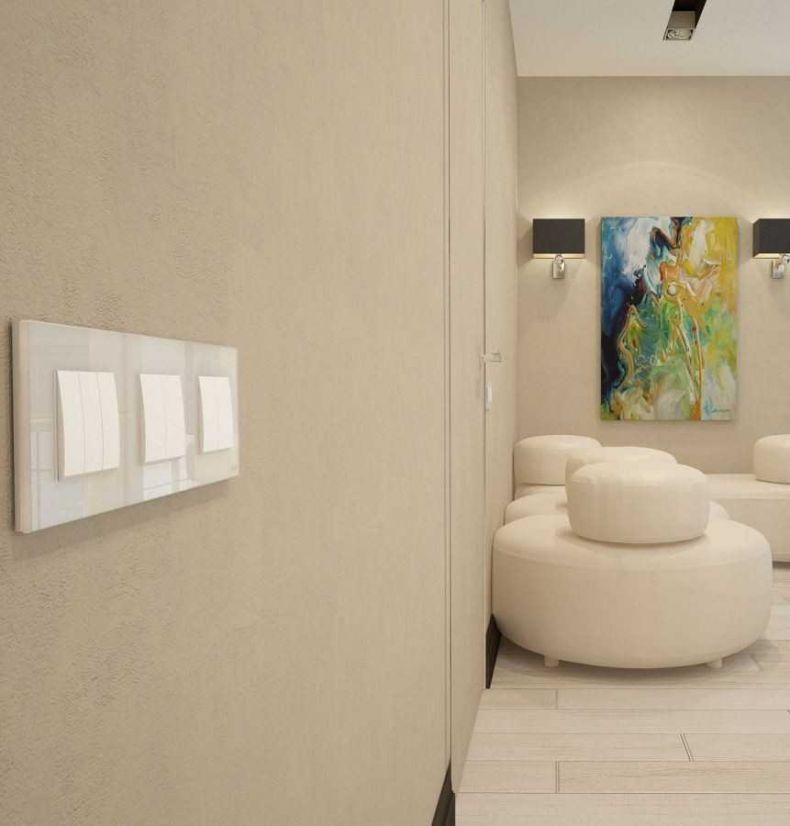

Где применяют применения трехклавишный выключатель

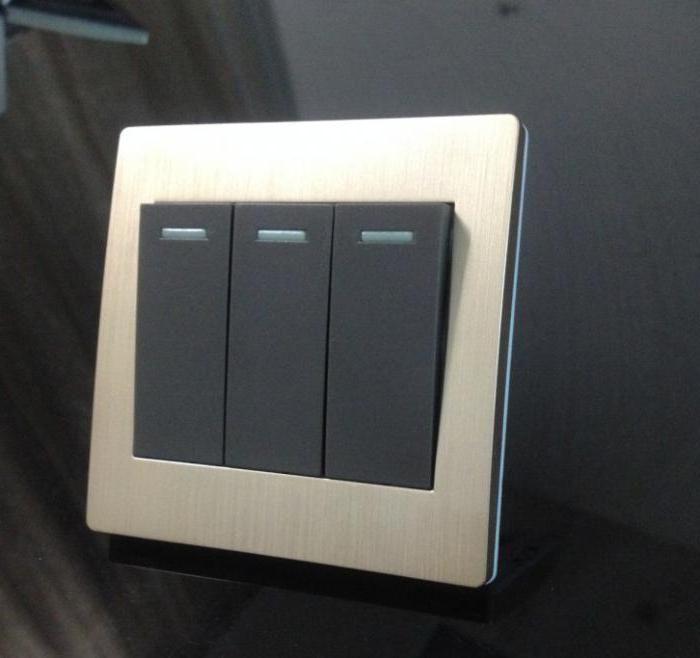

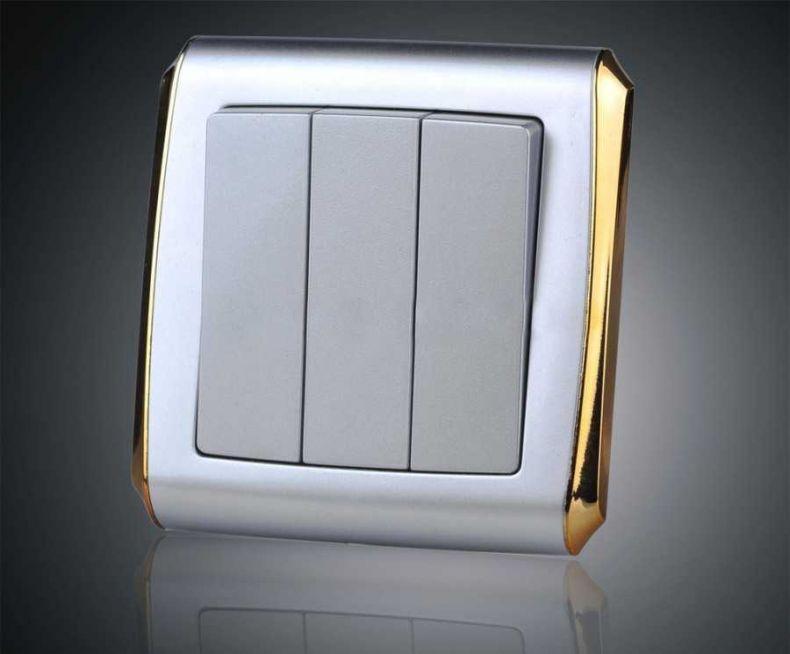

Трехклавишный переключатель располагает массой плюсов. Кроме этого, он выглядит очень эстетически привлекательно. Монтаж электрического устройства проводится довольно просто.
Распределительная коробка располагается в технологической нише. Дробить стену приходится только при выборе другого устройства.
Применяют трехклавишные в помещениях с индивидуальной планировкой комнат. Это отличное решение для загородных домов, комнат с большой площадью, длинных коридоров. Его конструктивные особенности позволяют управлять светом из одного места.
Подключение трехклавишного выключателя своими руками
Подключение трех клавишного переключателя э простое занятие, и под силу даже начинающему электрику. Для правильного выполнения работы, необходимо точно следовать предусмотренным шагам.
А сама работа состоит из нескольких этапов:
- Подсоединение провода к выключателю.
- Сведение всех электропроводников в распределительной коробке.
- Тестирование подключения и устранение неисправностей.
Прежде чем начать работу, нужно произвести процесс внимательно изучив схему подключения. Это подстрахует от вероятных ошибок.

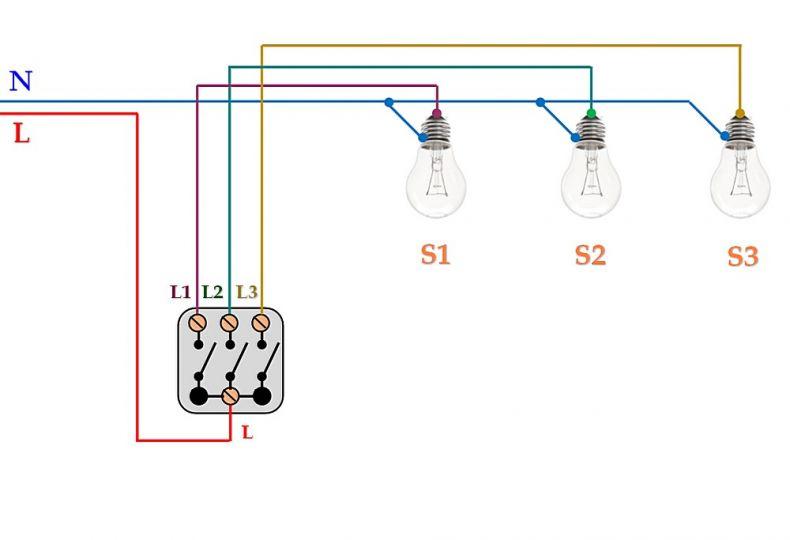

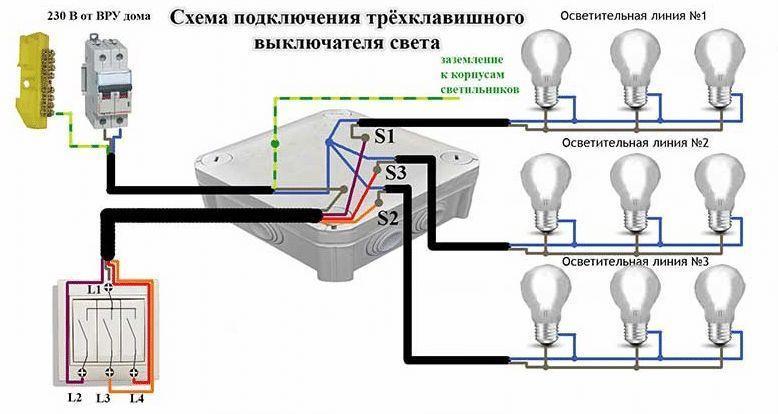

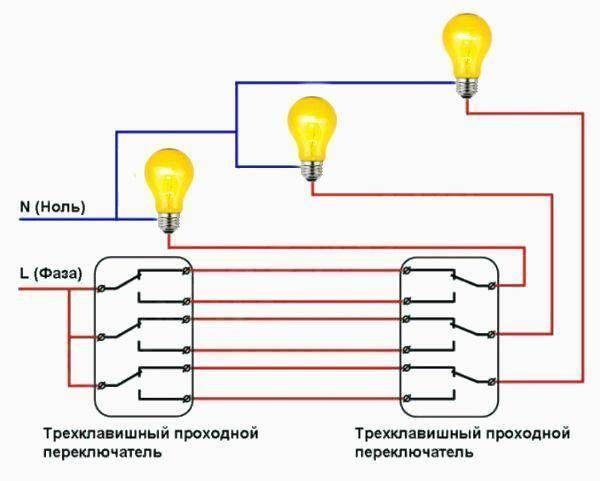

Схема подключения
В распределительном коробе содержится группа проводков.
У каждого из них свое предназначение:
- Провод с 3 жилами отходит от автомата, который находится в щитке.
- Четырех жильный провод приводится к выключателю, который подключен снизу.
- Схема подключения подобного устройства на 3 лампочки предполагает подключение 4- или 5-жильным проводом. Толщина кабеля равна 1,5–2 мм. Осветительный прибор с 6 лампами предполагает аналогичное присоединение.
- При трех разных осветительных приборах, необходимо будет протянуть 3 трехжильных провода. Это самый востребованный способ среди электриков.
В настоящее время найти алгоритмы, схемы и чертежи подключения трёхклавишного переключателя не проблема.

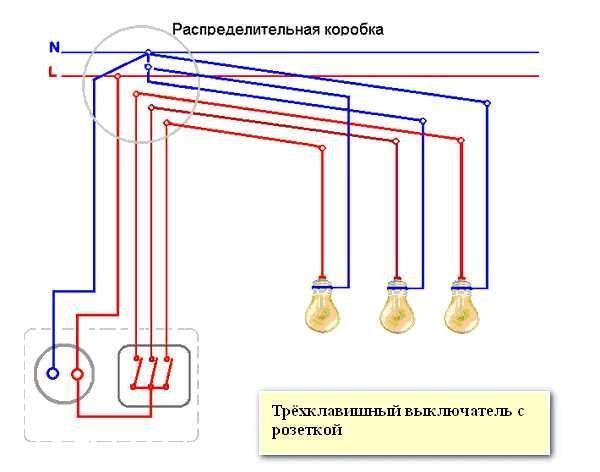

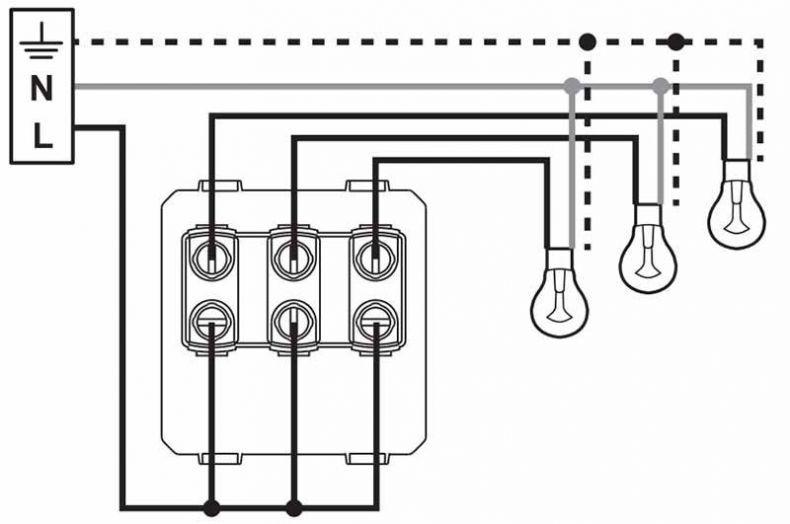

Подключение проводов к выключателю

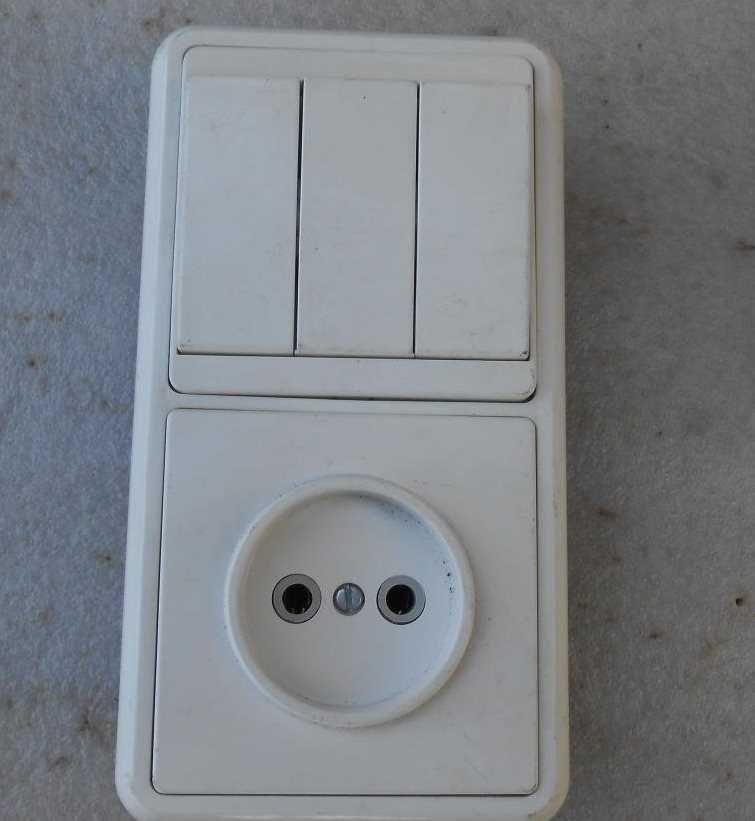

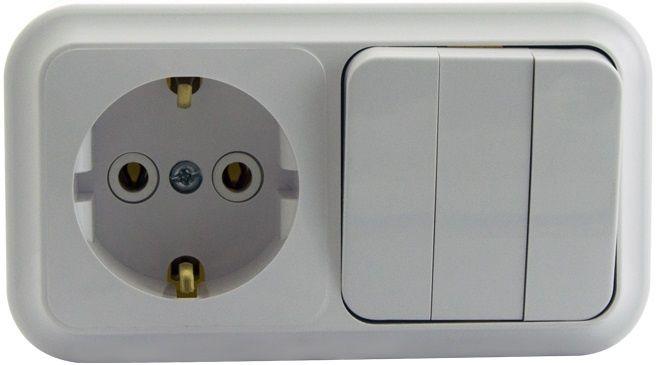

Распространенный способ установки устройств непосредственно в блок с розеткой. Многие задаются вопросом, как подключить трехклавишный выключатель. Для того чтобы произвести работу правильно, потребуется выполнить ряд следующих действий:
Прежде всего нужно позаботиться о наличии медного провода толщиной 2,5 мм². Провод направляется от общего щитка. Ошибкой будет считаться, когда провод идет от коробки до переключателя.
Медный провод 5*2,5 мм², следует провести по канавкам. Тогда он окажется блока переключателя и разъёма. Общий электрокабель, нужно подвести к контакту. Электрики объясняют это более мощной нагрузкой на розетках, чем на осветительных приборах.
Выполнив перемычку, пустить фазу на верхний зажим выключателя. Направить ноль во второй контакт. Остальные проводки убрать под нижние контакты.
Подключение кабеля в распределительной коробке производится вышеописанным методом. Отличие состоит лишь в подсоединении и вспомогательной нулевой жилы к центральной точке.

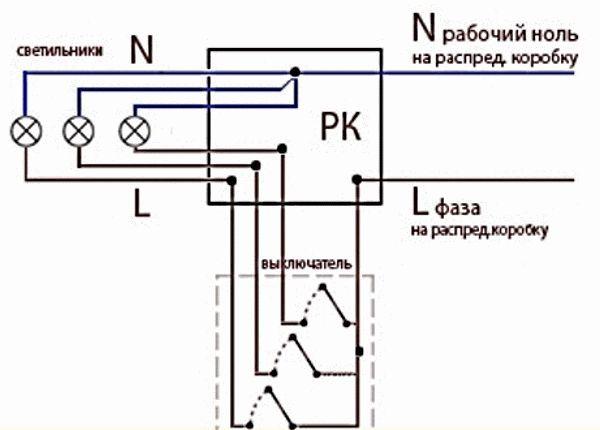

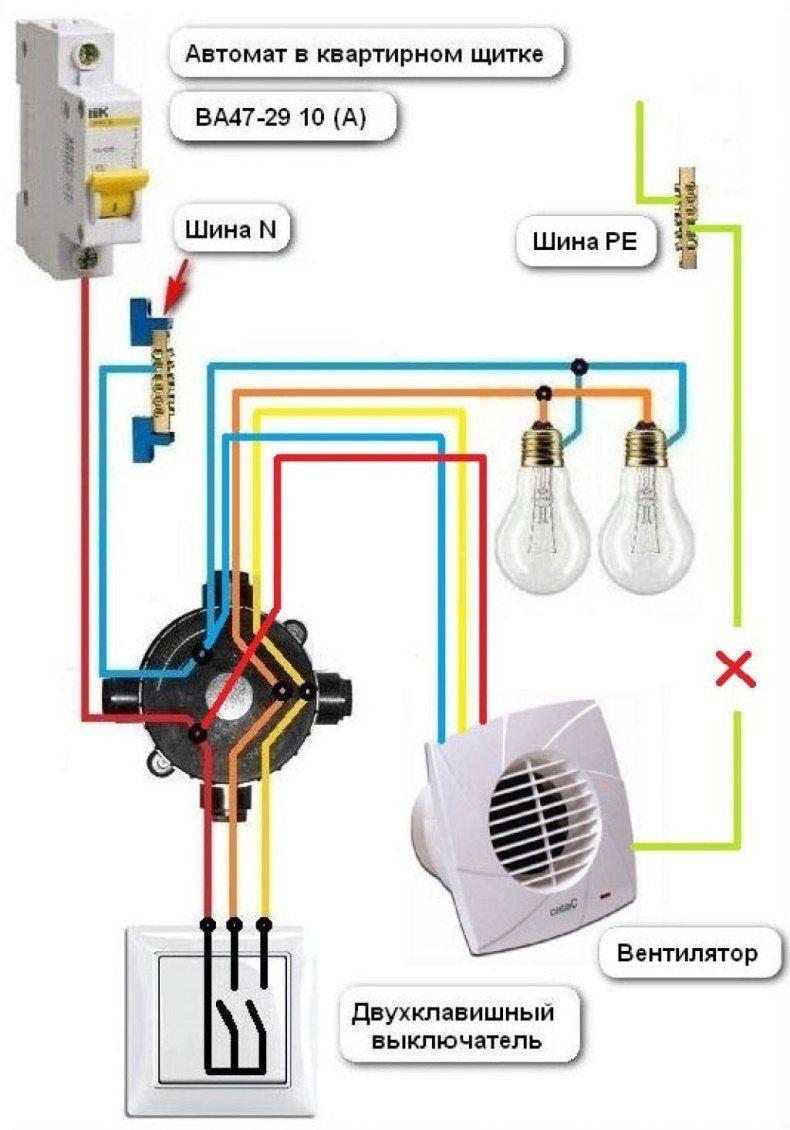

Соединения проводов в распределительной коробке
В коробе находится пять проводков. Важно не перепутать их и правильно свести друг с другом жилы. Начинать рекомендуется с двух жил: ноль и заземление. Количество ламп роли не играет. Нули все равно окажутся в одной точке.
- Заземляющие проводники также попадают под общие правила. На осветительных приборах их нужно подключить к корпусу. Однако, бывает, что провода отсутствуют.
- Быстро свести жилы помогают зажимы для клемм WAGO. Они выдерживают нагрузки под освещение.
- Подбирать цвета жил, следует с учетом норм. Синие – это нулевые, желто-зеленые – заземляющие.
Важно помнить, что ноль не направляется на выключатель, а поступает непосредственно в осветительные приборы. При помощи контакта прибора с тремя клавишами разрывается 1 фаза.
Далее, необходимо подключить жилы фаз. Приступать к монтажным работам, нужно с проводника, приходящего от автомата ввода. Затем объединить фазу с проводником трёхклавишного переключателя. Когда жила никуда не направляется, фаза запускается на выключатель.
Прежде чем включать питание, необходимо еще раз проверить схему выключателя. После чего переключить клавишу автомата в щитке автомат и световые устройства.
Ошибки при подключении віключателя
У многих, особенно начинающих специалистов, возникают ошибки в работе. Важно полностью исключить любые недочеты, чтобы не допустить короткого замыкания.

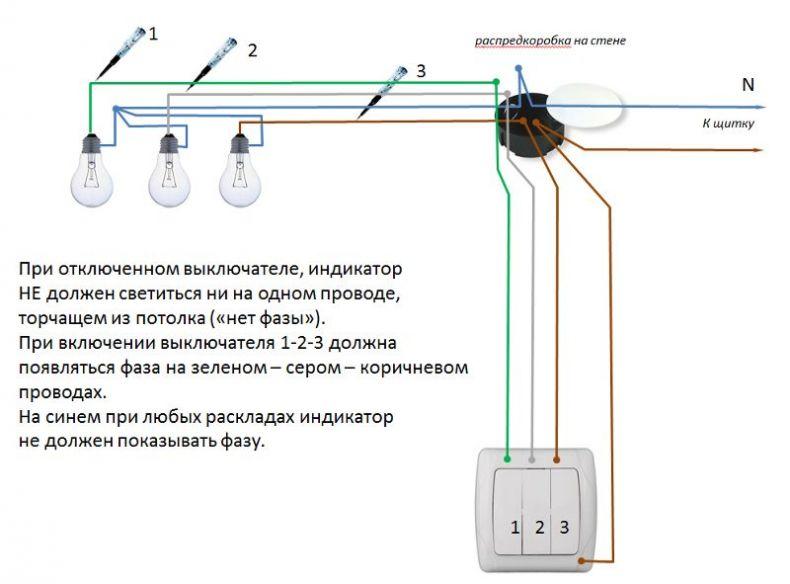

- При работе розетки выключатель не срабатывает. Возможная причина проблемы: перепутаны фаза и ноль на розетке. При помощи индикаторной отвертки, нужно проверить направление проводника.
- Свет не горит на 2 клавишах до включения третьей. Ошибка: неверно присоединены жилы. Исправить ситуацию поможет опять же проверка при помощи индикаторной отвертки.
Важно помнить, что работы с электричеством проводятся только после полного обесточивания помещения.
Если требуется снять старый трехклавишный выключатель, то прежде всего, необходимо подробно изучить схему подключения.
