Проходной выключатель: виды бытовых коммутирующих устройств, расшифровка маркировок на корпусе переключателя (75 фото)

Автор: Инженерная компания "КАПРО"

Назначение проходного выключателя — это включение и выключение приборов из различных мест помещения. Схема подключения подобных приборов создана специально так, чтобы не приходилось возвращаться к одному и тому же выключателю.

Естественно, при установке подобных выключателей куда сложнее чем стандартного выключателя. При этом использование таких выключателей значительно облегчает дальнейшую жизнь, ведь вам не придется в полной темноте идти через всю комнату, чтобы включить свет.

Основное отличие обычного переключателя от интересующего нас типа в необходимости разных проводов при установке их. Для классического выключателя достаточно иметь двухжильный провод, для проходного же необходимо прокладывать трехжильный провод.

Необходимость именно трех жил и обуславливает не совсем стандартный принцип работы с первого взгляда.

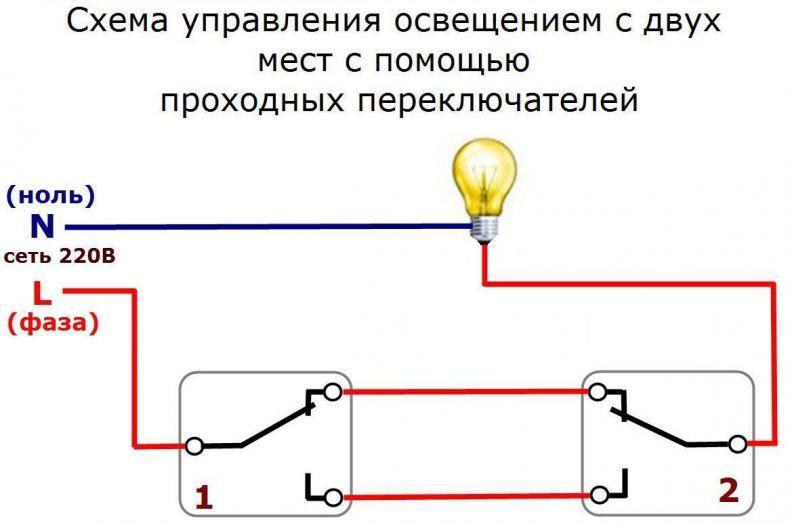

Питание будет проходить только в том случае если оба переключателя находятся в идентичном положении, то есть когда все жили замкнуты на одной линии. Выключается же в случае различных положений выключателя.

Содержание

Разновидности проходных выключателей

Существуют следующие варианты включения в работу проходных выключателей:

Клавишные
Сенсорные

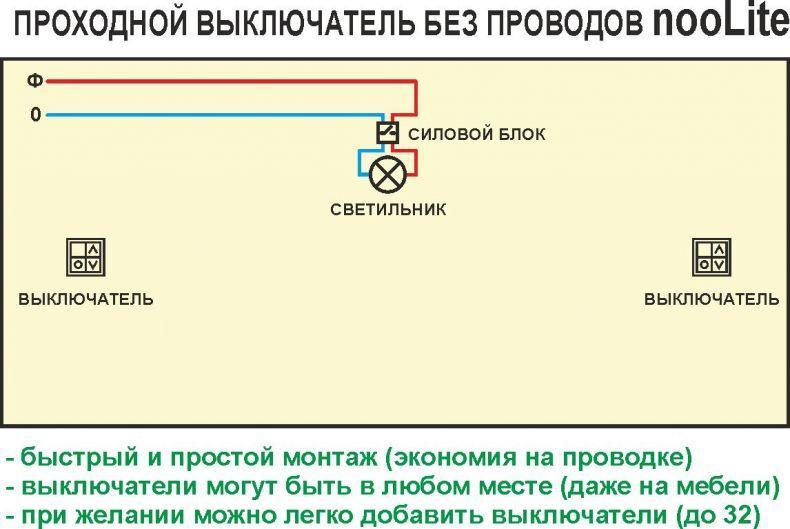

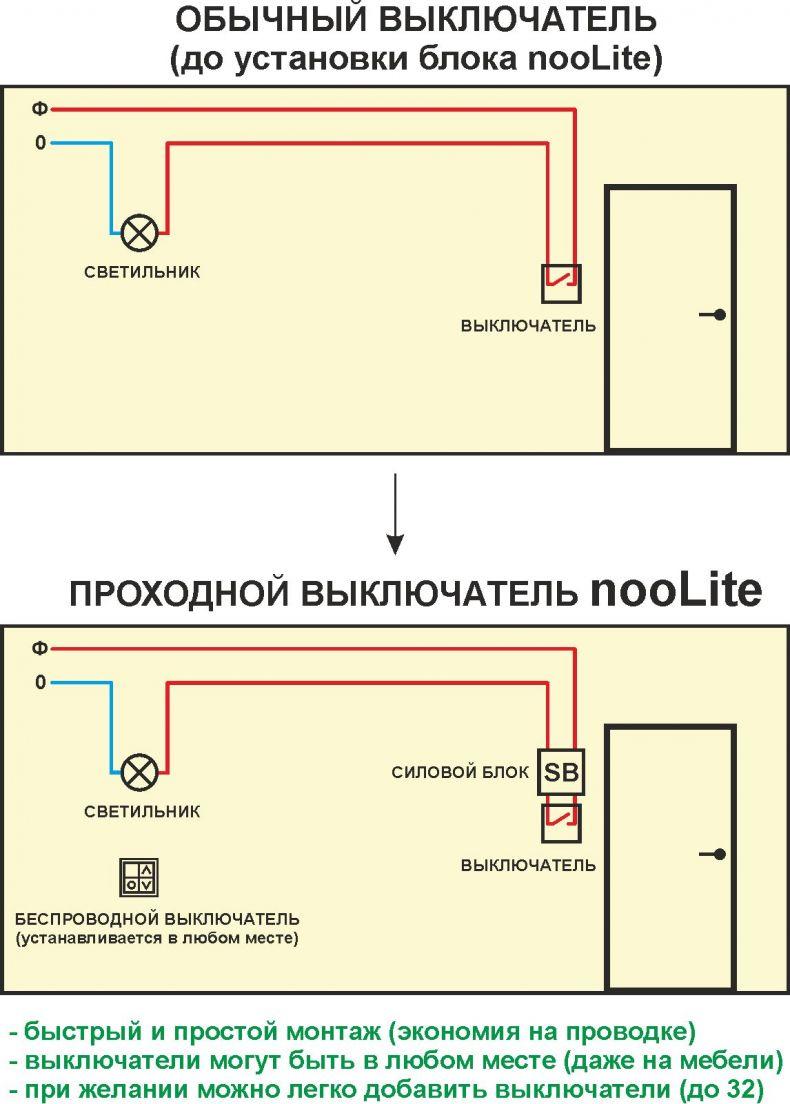

От пульта

Клавишные выключатели имеют самую большую популярность и имеют наиболее простой принцип установки по сравнению с остальными. Несмотря на это, в последнее время всё большую популярность приобретают выключатели от пульта.

Сами по себе проходные выключатели клавишного типа бывают 4 видов исполнения:

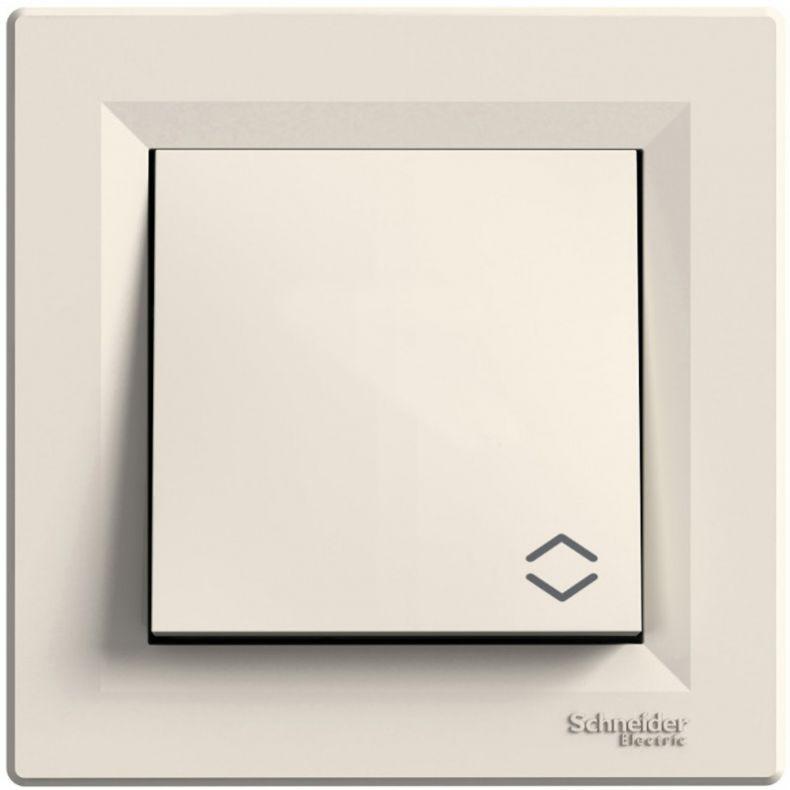

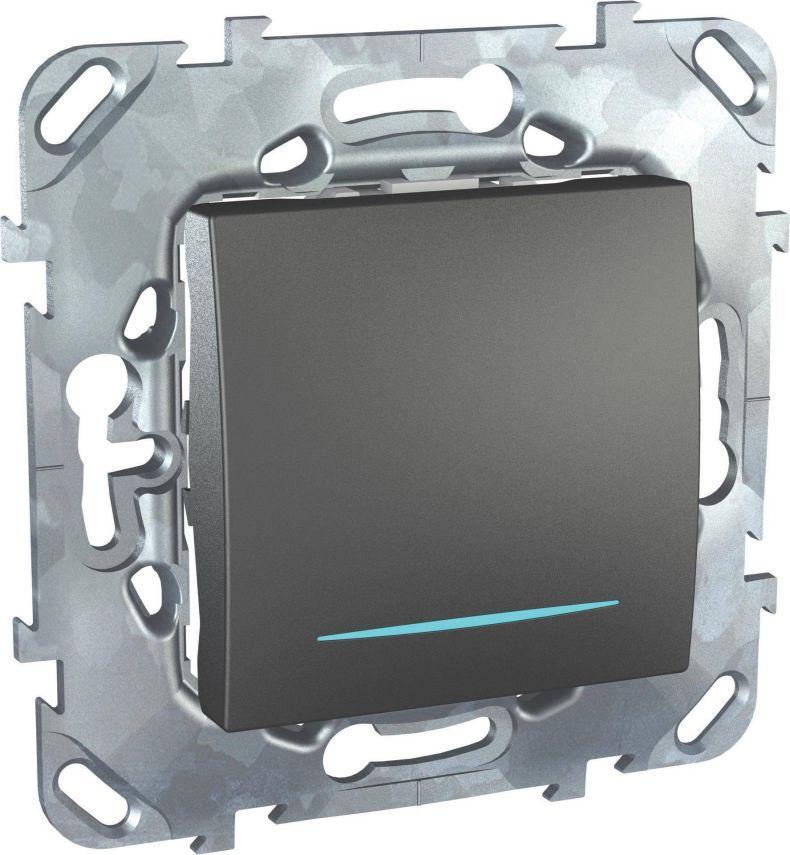

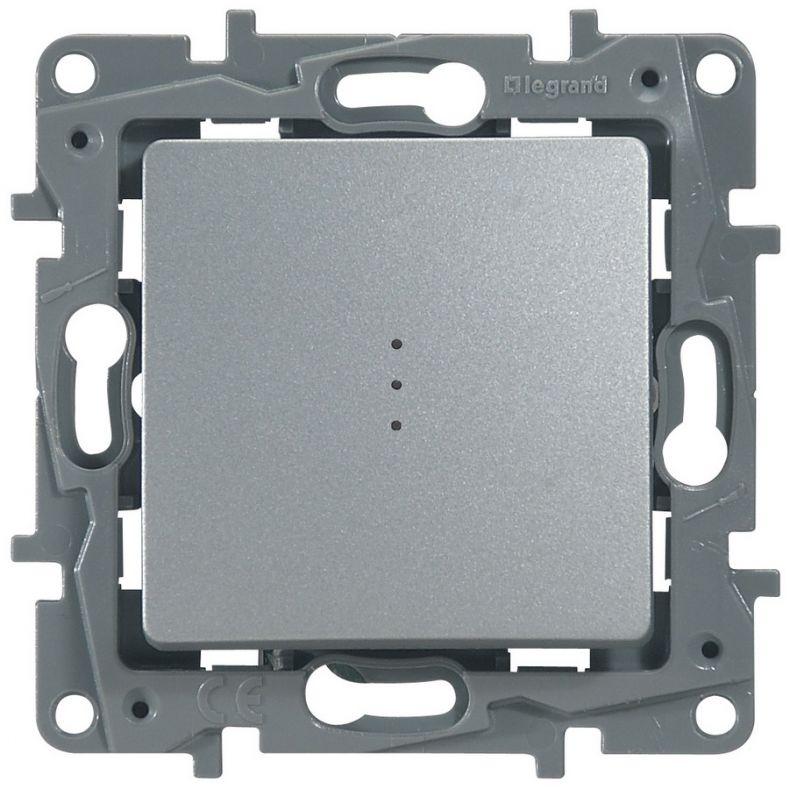

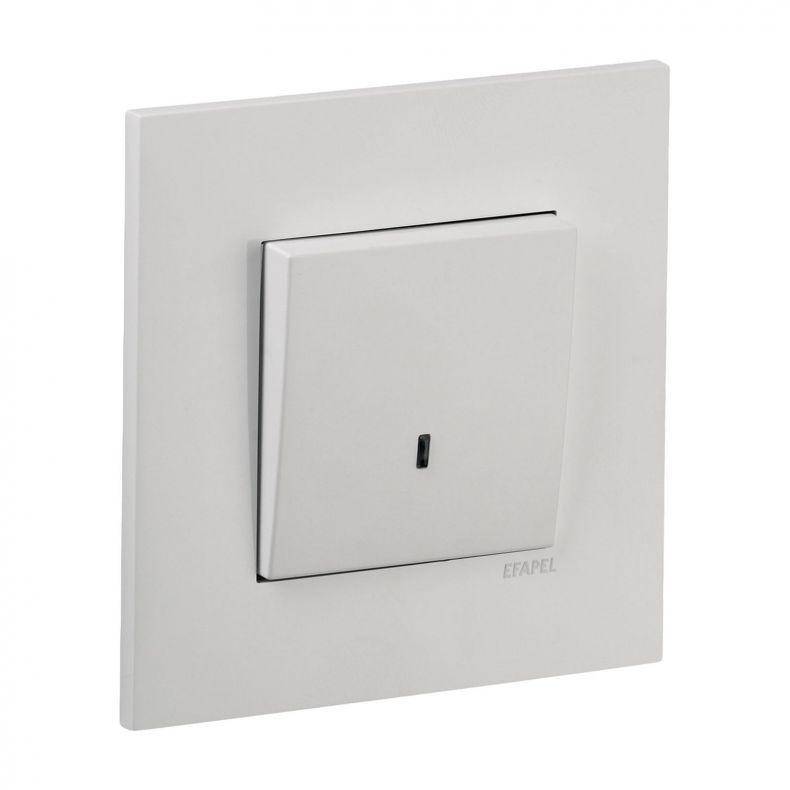

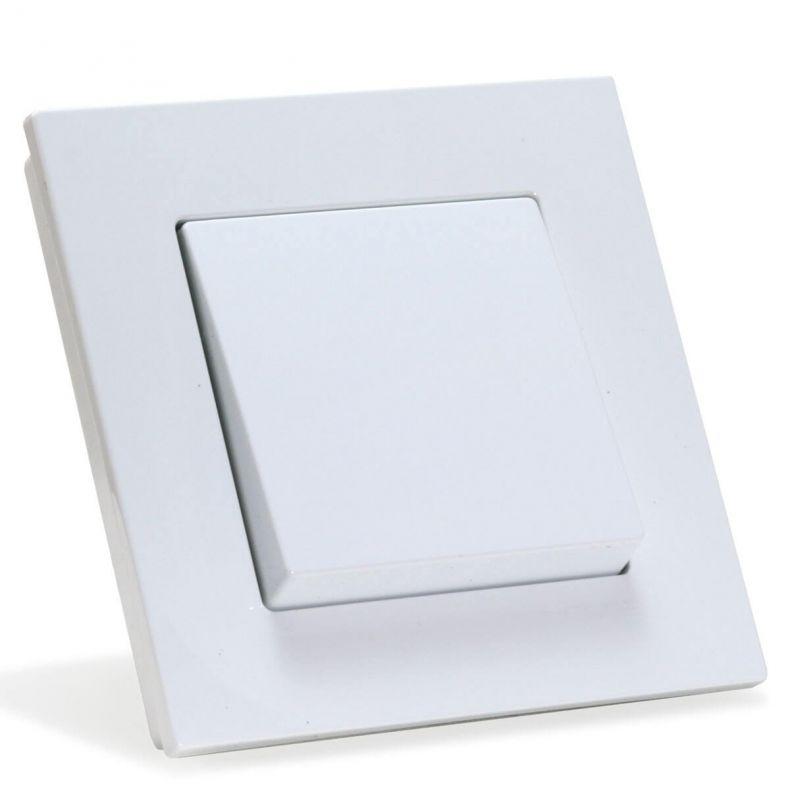

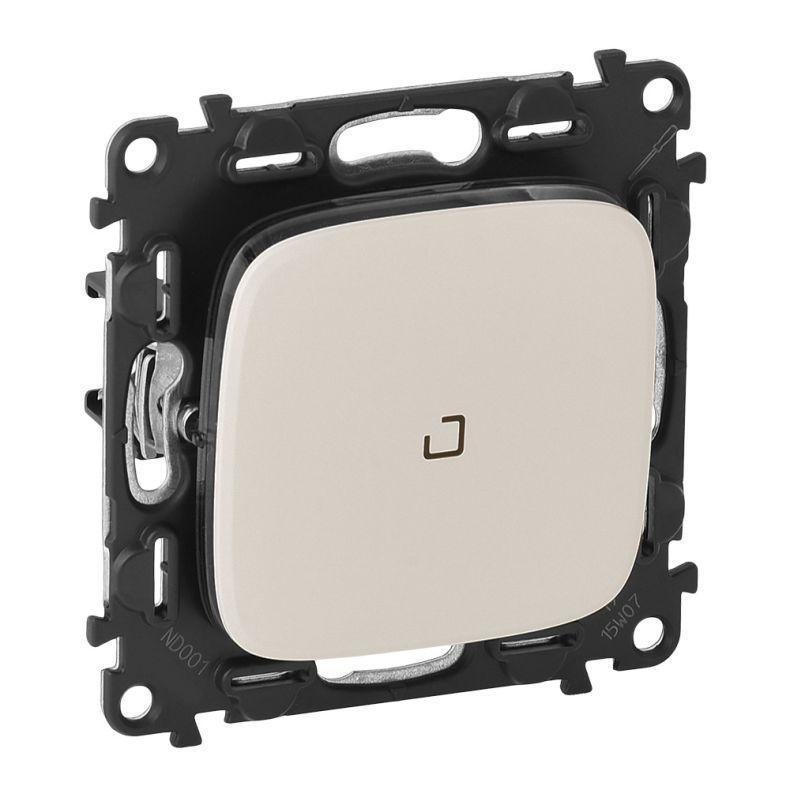

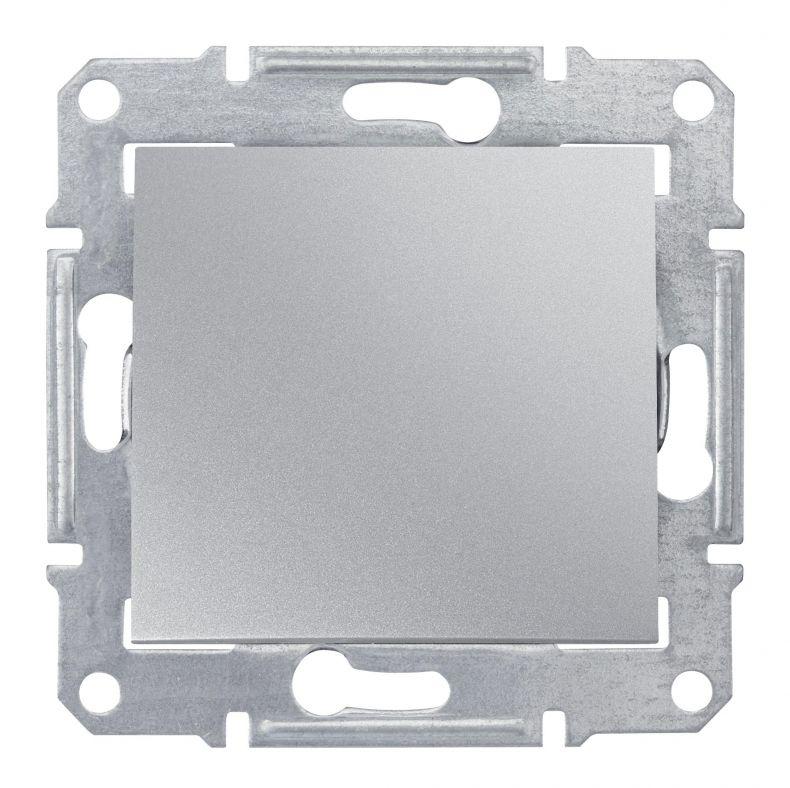

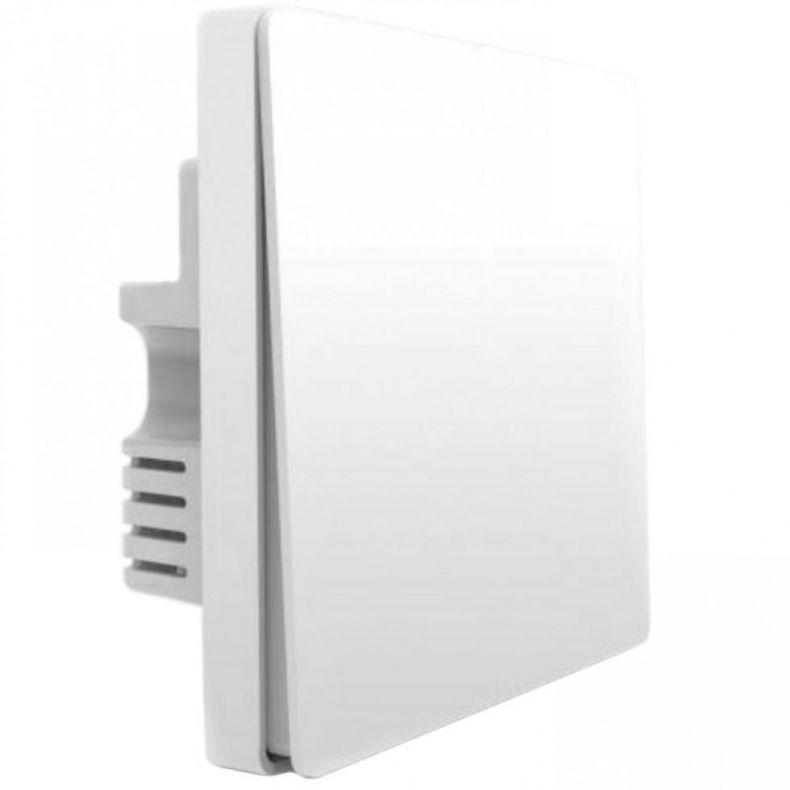

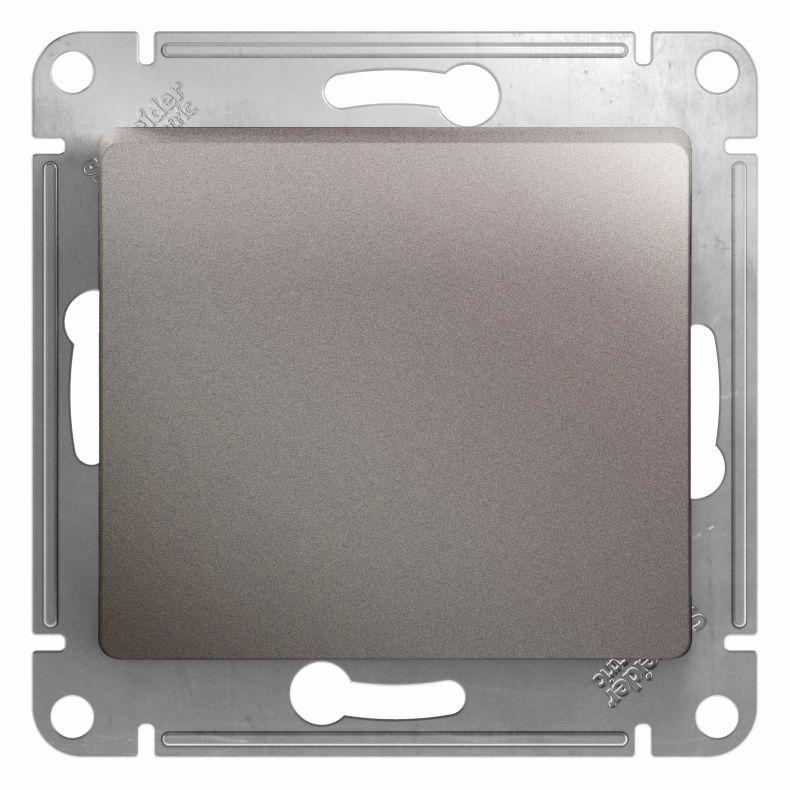

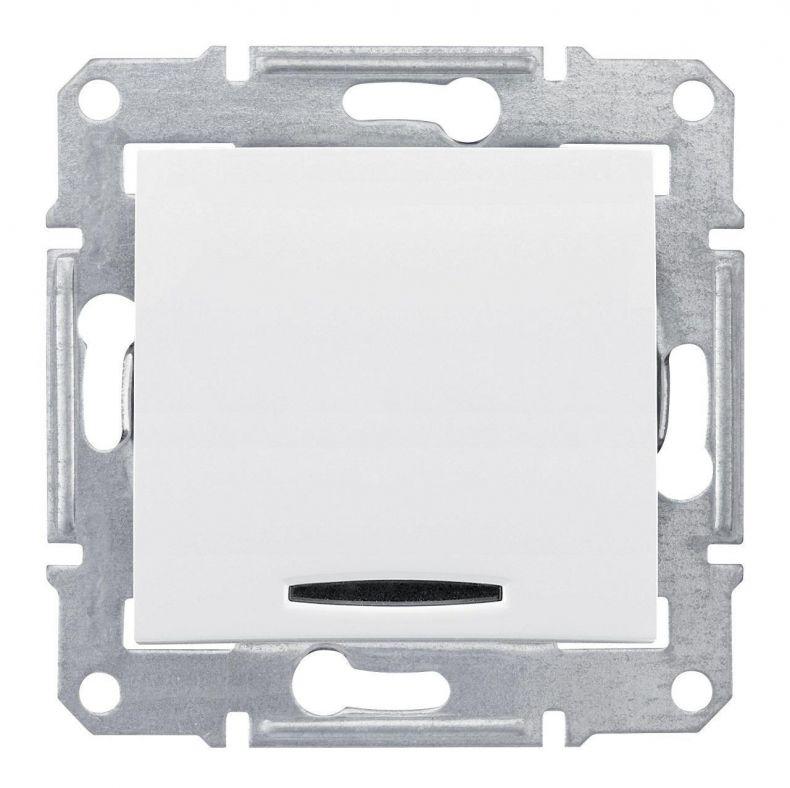

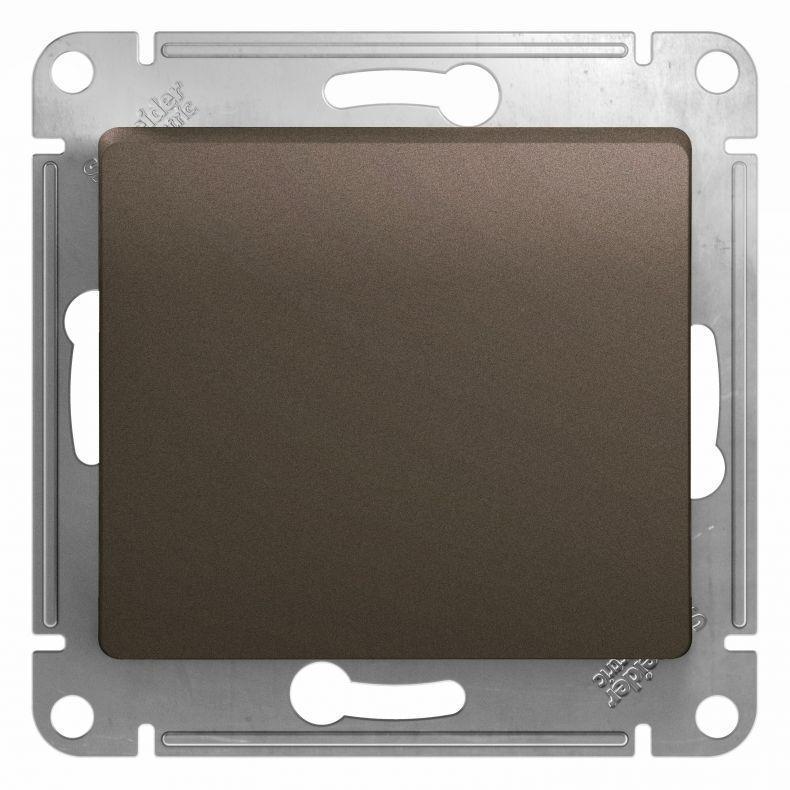

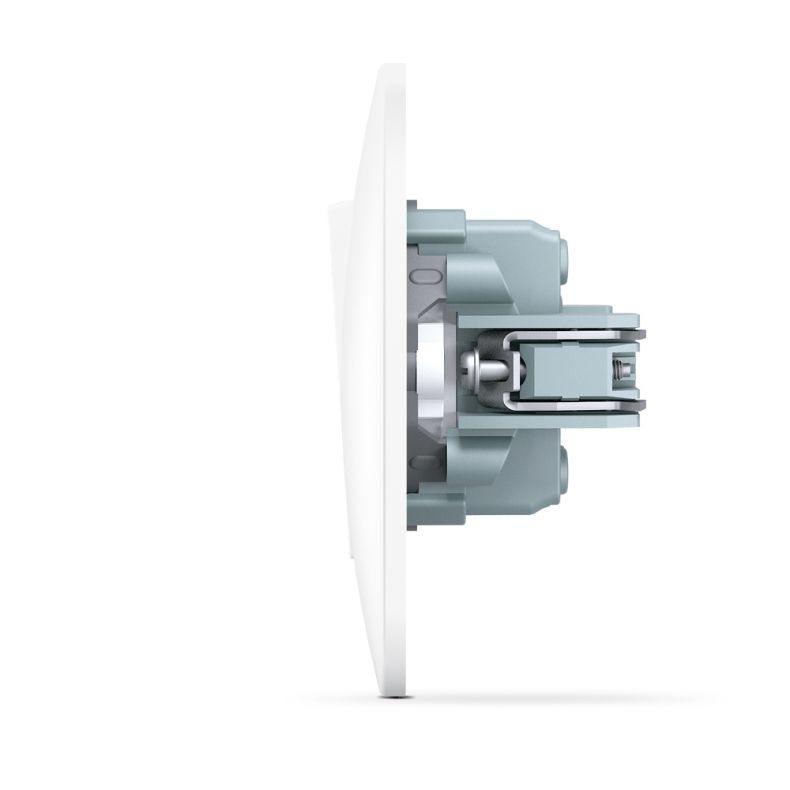

ОдноклавишныеИмеют самую простую схему и имеют один вход и два выхода.

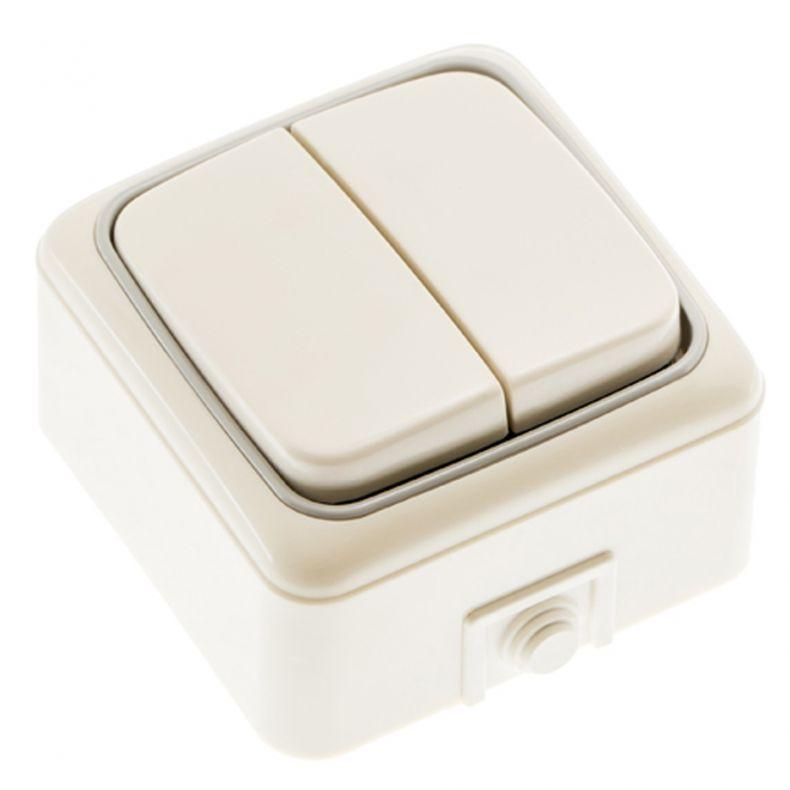

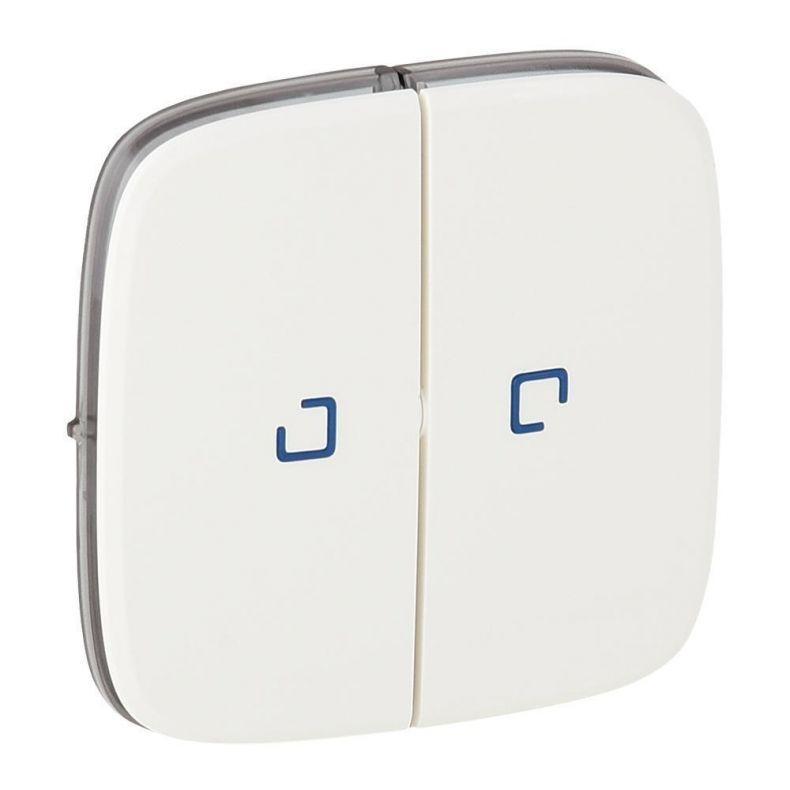

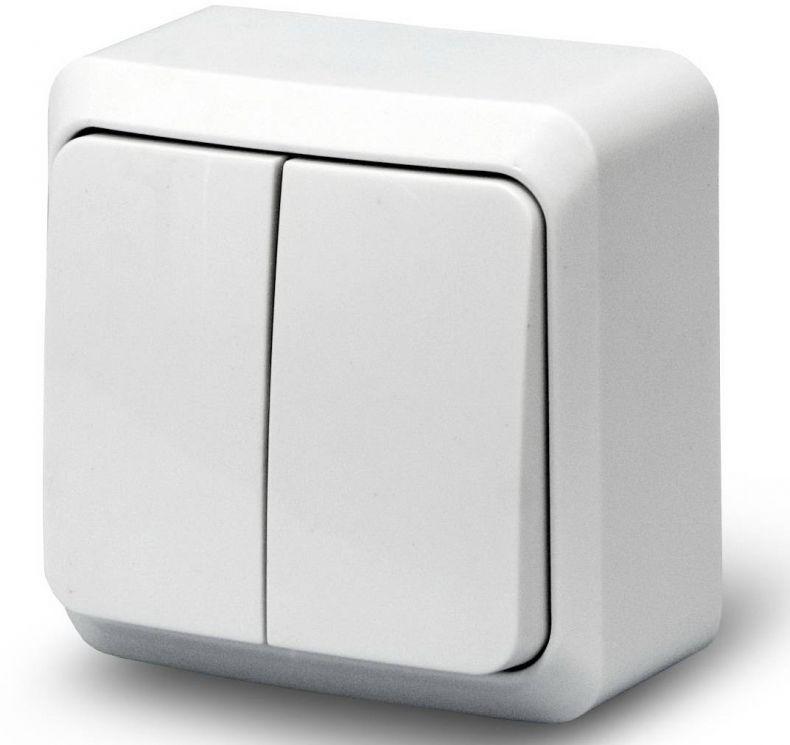

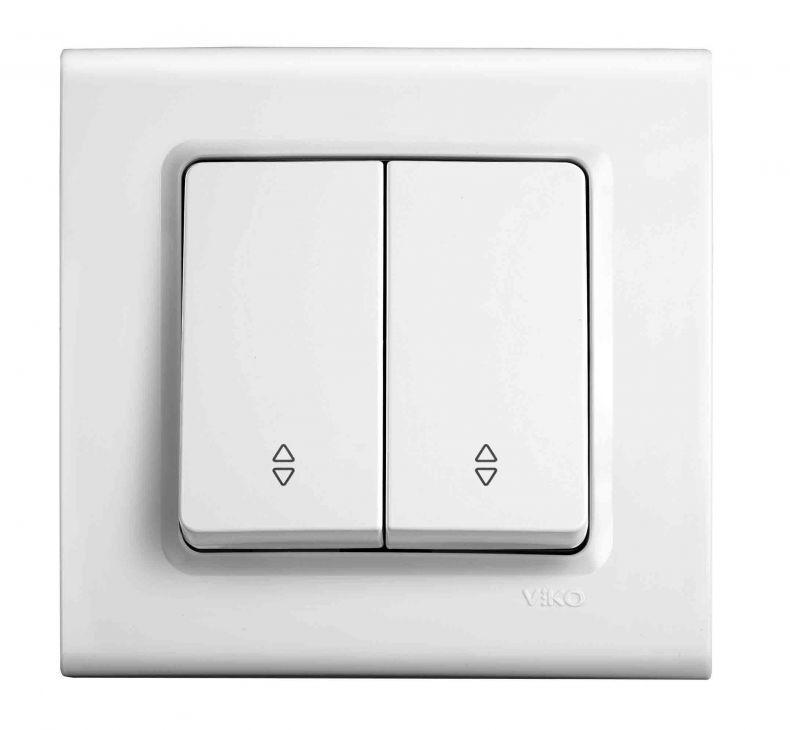

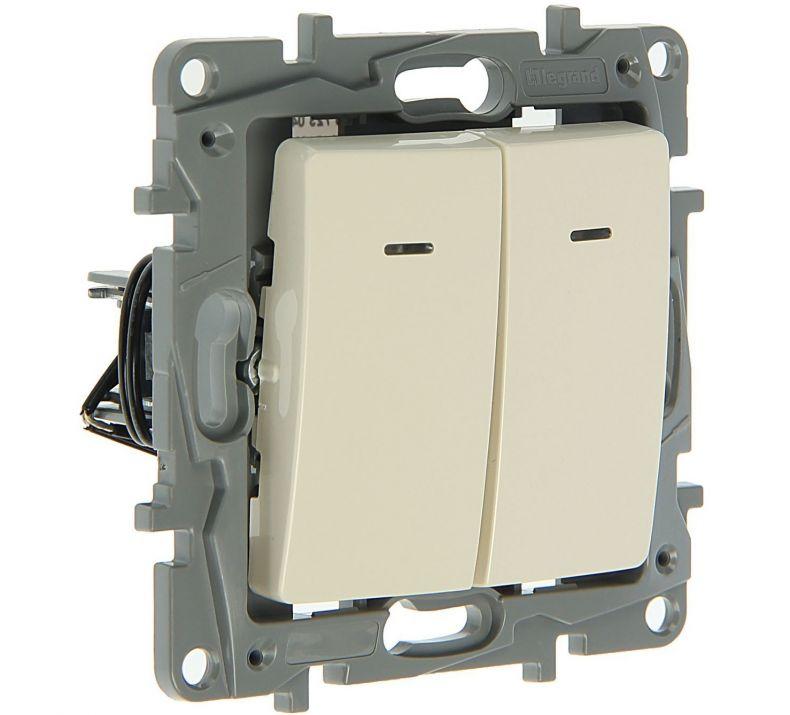

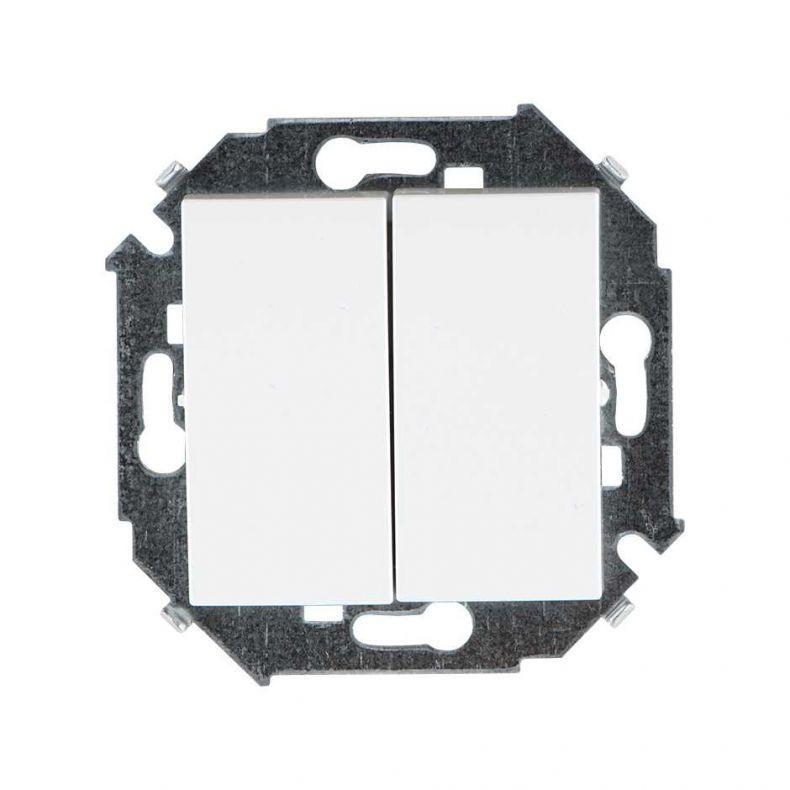

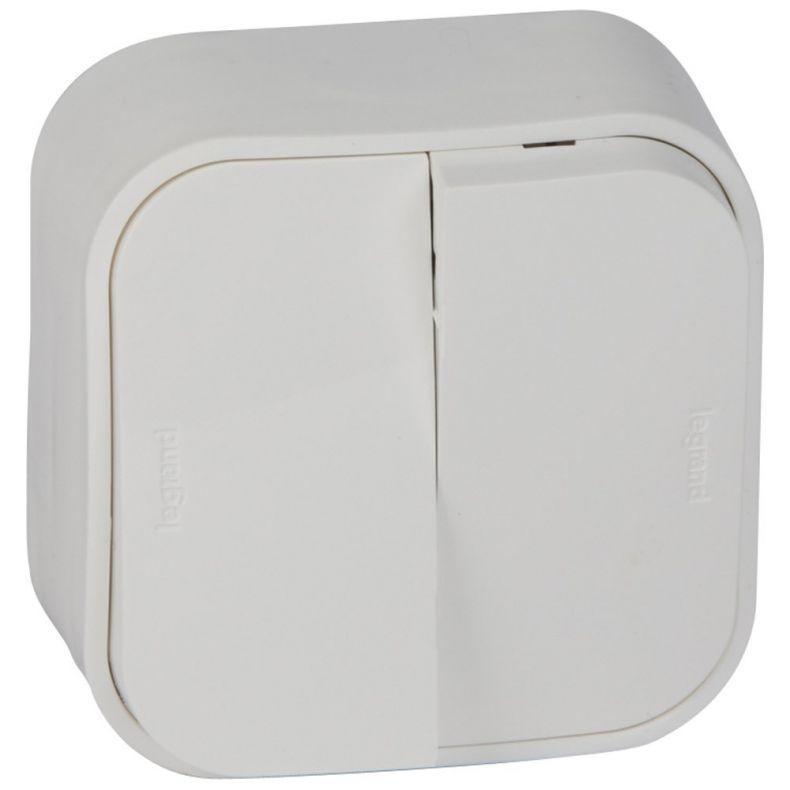

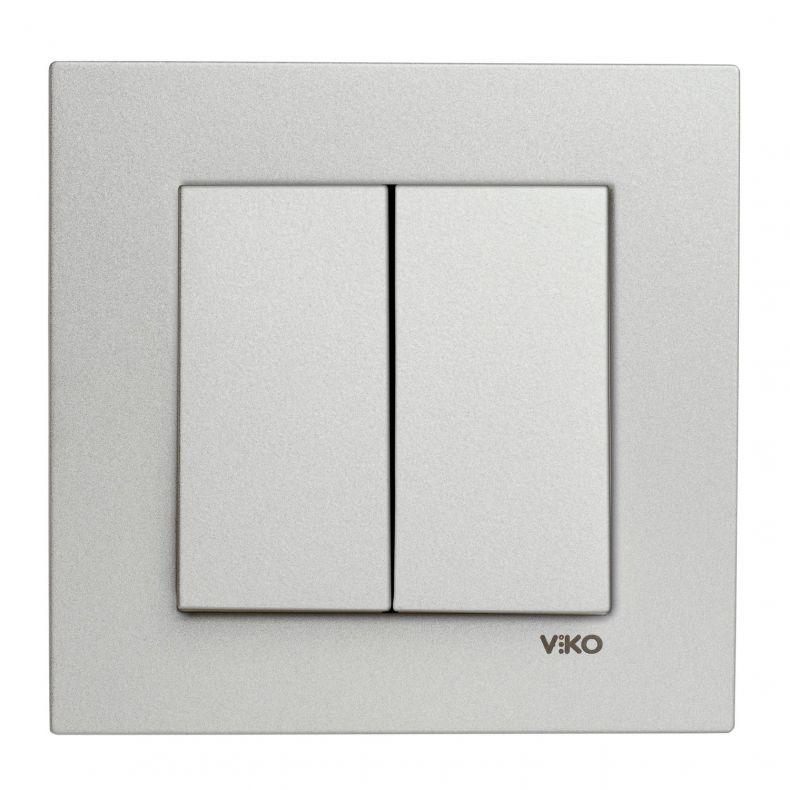

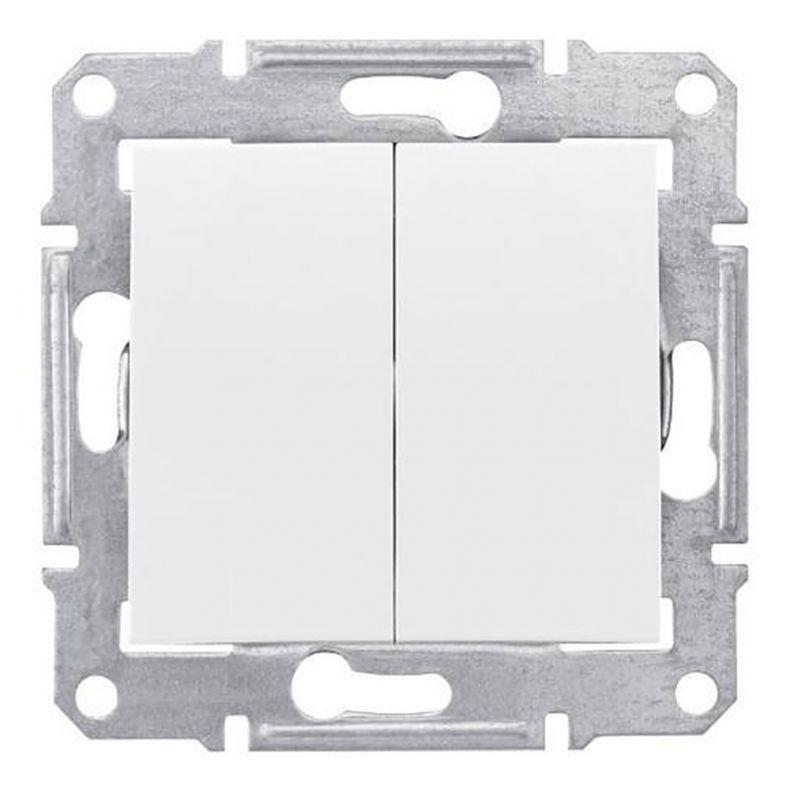

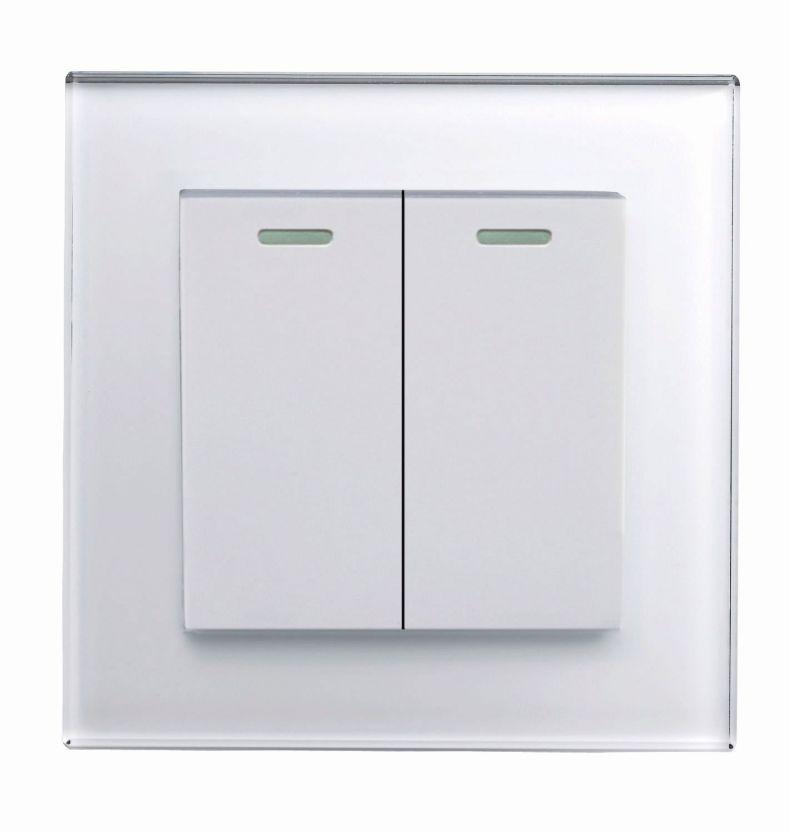

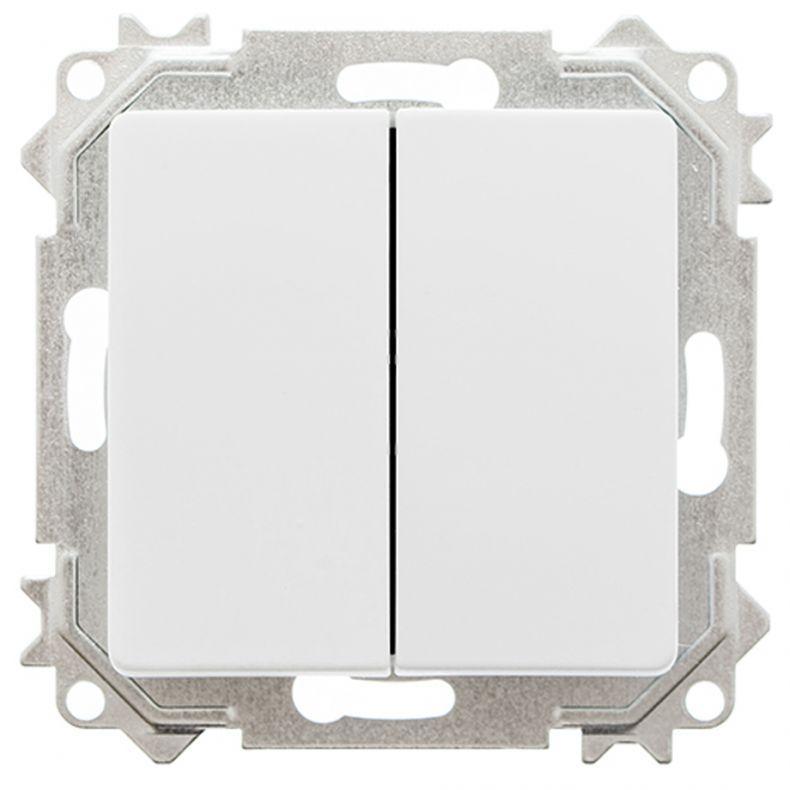

ДвухклавишныеИмеют два входа и четыре выхода.
ТрехклавишныеИмеют три входа и четыре выхода.
Перекрестный

Так как управление порой приходится производить более чем из двух мест, необходим дополнительный элемент цепи. Для этих целей в схему питания устанавливают переключатели перекрестного типа. В одной схеме одновременно может быть несколько перекрестных переключателей при необходимости.

Размещения устройства

Как говорилось ранее, устанавливают подобные выключатели обычно в самых отдаленных друг от друга зонах. При этом не обязательно всегда использовать все выключатели, вмонтированные в сеть. Один из них может быть основным, остальные же использоваться время от времени.

Самые распространённые места установки проходных выключателей:

В просторных комнатах и помещениях;
В длинных коридорах;
По краям лестниц и лестничных площадок;
На частном участке, вдоль тропинок.

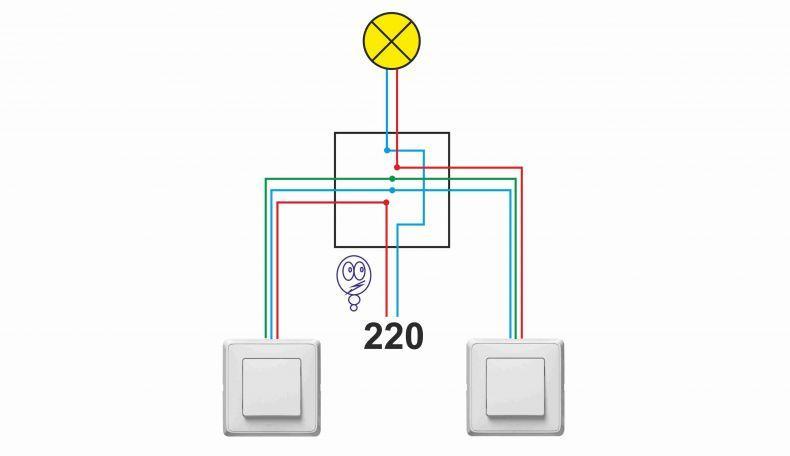

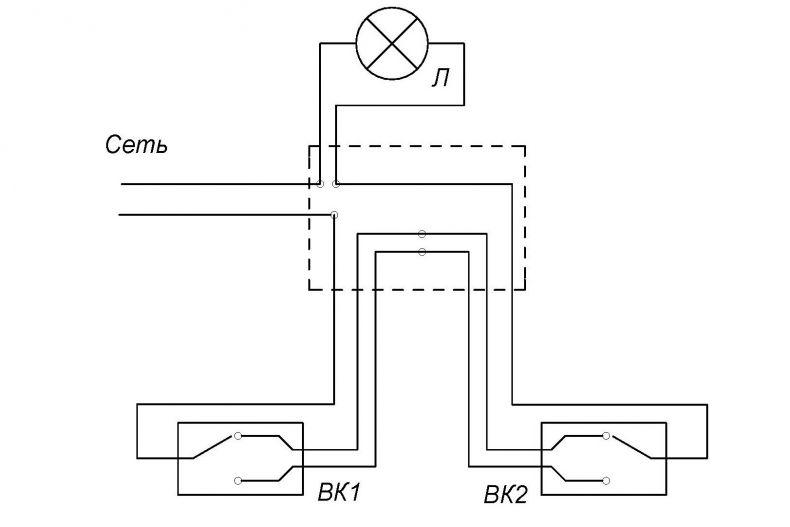

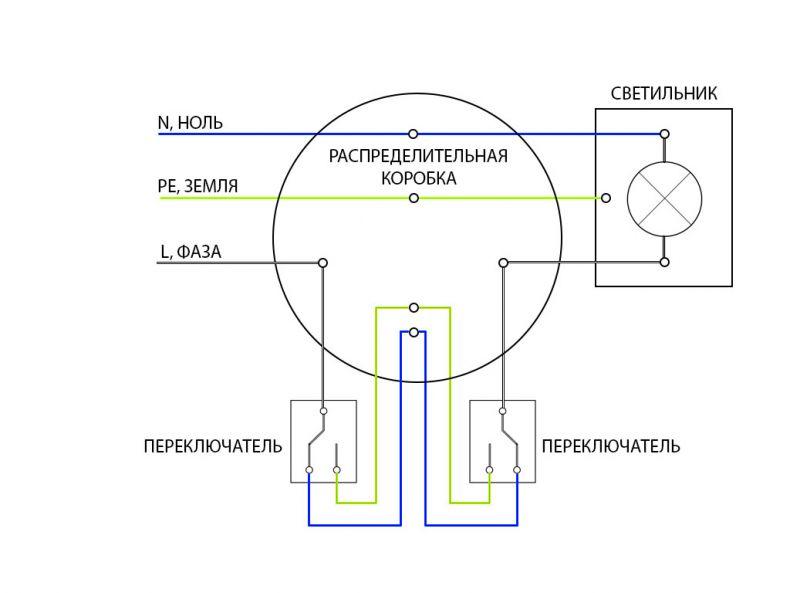

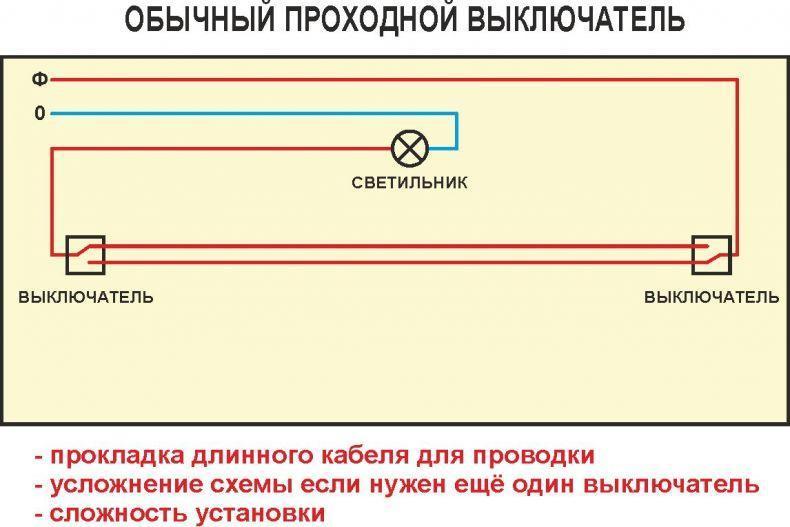

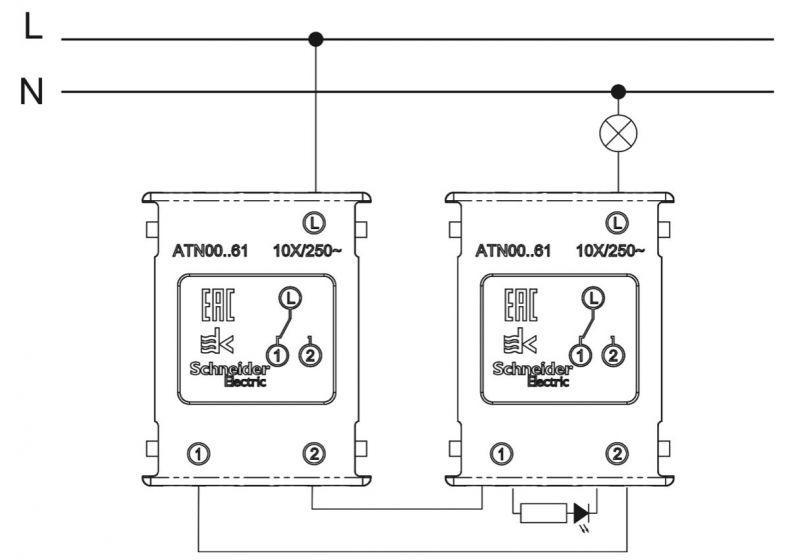

Подключение через распределительную коробку

Подключение проходных коммутаторов через распределительную коробку является наиболее простым способом соединения всех элементов цепи.

Рассмотрим пошагово как выполнять подключение:

В распределительную коробку выводим основной питающий кабель, идущий от электрощита, также провода от выключателей и от осветительного прибора. Кабель от электрощита имеет два провода: ноль (голубой) и фазу (коричневый или красный); Выключатели имеют: один общий провод (белый) и разделительный в количестве двух штук;
Переходим к соединению проводов. Первым делом, нулевой провод с питающего кабеля соединяем с нулевым проводом осветительного прибора. После фазу соединяем с общим проводом одного из выключателей;
Далее подключаем дополнительные провода с выключателей. Соединяем контакты одного цвета между собой. Фазный провод со светильника соединяем с белым проводом второго выключателя.

Таким образом после выполнения всех действий вне зависимости от положения клавиш на выключателях, цепь будет замыкаться и размыкаться.

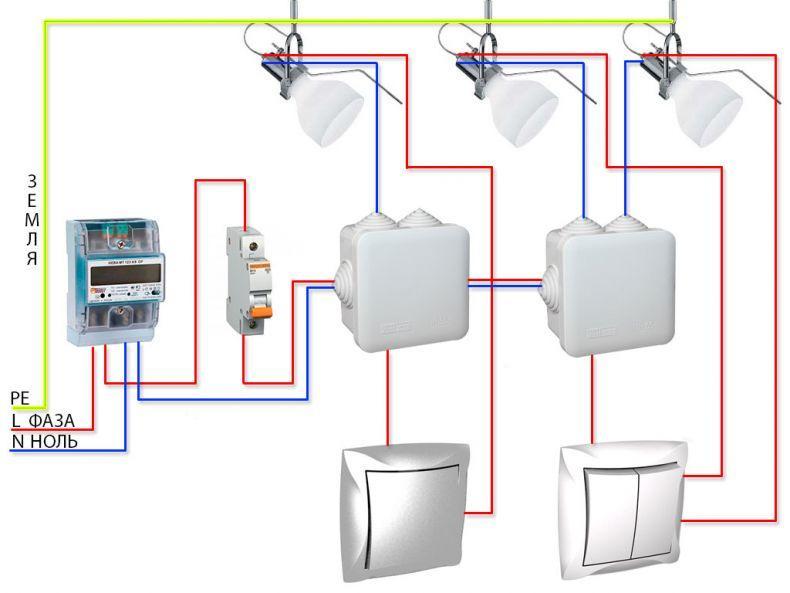

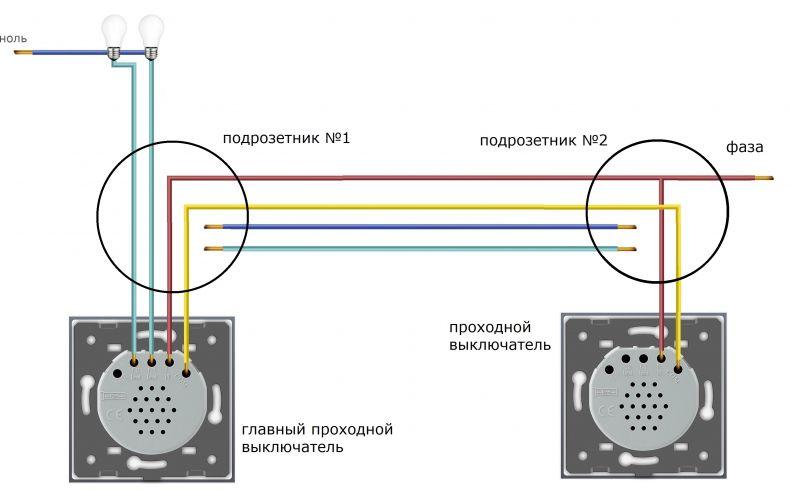

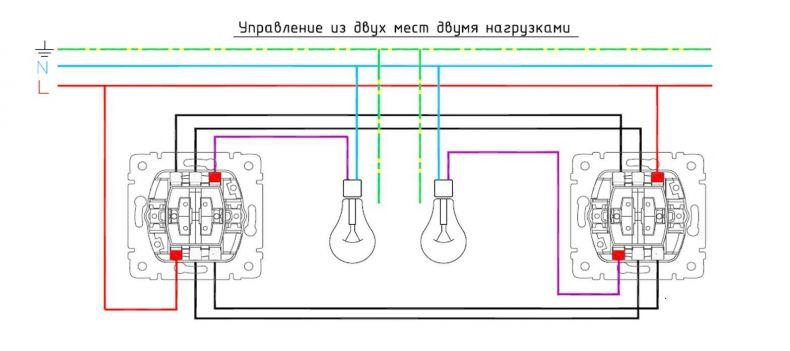

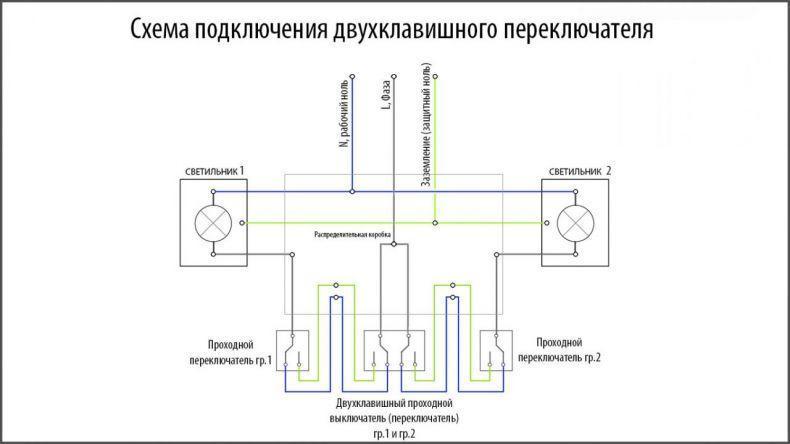

Включение в цепь с двумя светильниками

Прошлый вариант весьма прост и популярен, именно по этим причинам он получил большое распространение. Несмотря на это, часто необходимо включить в цепь более одного осветительного прибора с независимым включением друг от друга.

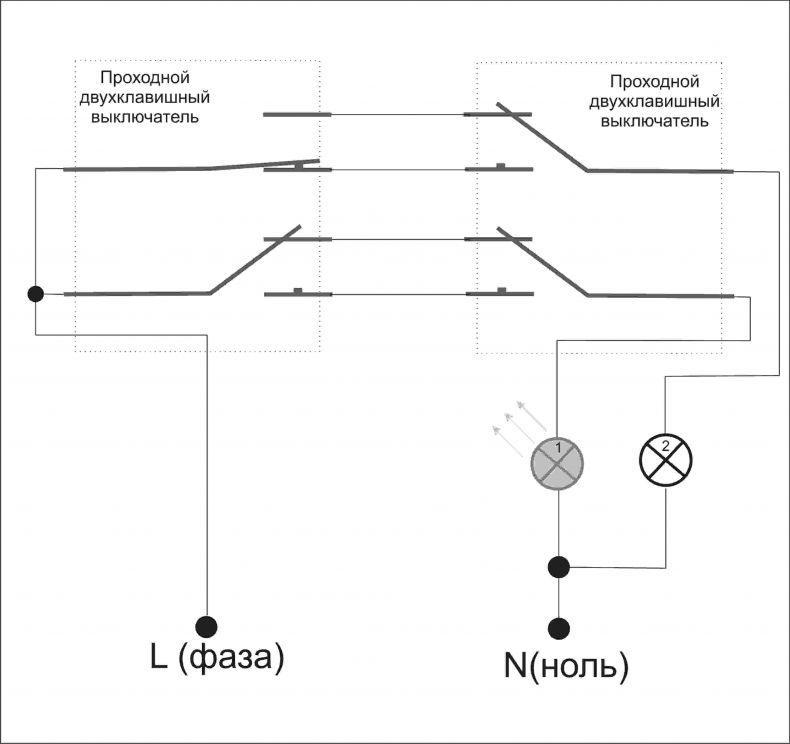

Для подобных целей приходится использовать более сложные схемы, но для таких схем нужны и другие выключатели. Появляется необходимость в использовании проходных выключателей с двумя и более клавишами, с шестью и более зажимами.

Сам по себе способ почти полностью вторит прошлой схеме подключения. Самое крупное различие — это необходимость в большем количестве проводки. Для экономии денег на покупке проводов, советуется проводник на первый выключатель подключать через перемычку.

Установка нескольких выключателей

Разобрав схемы с несколькими группами осветителей всего с двумя выключателями, можно задаться вопросом: «А как быть если нужно больше двух выключателей?».

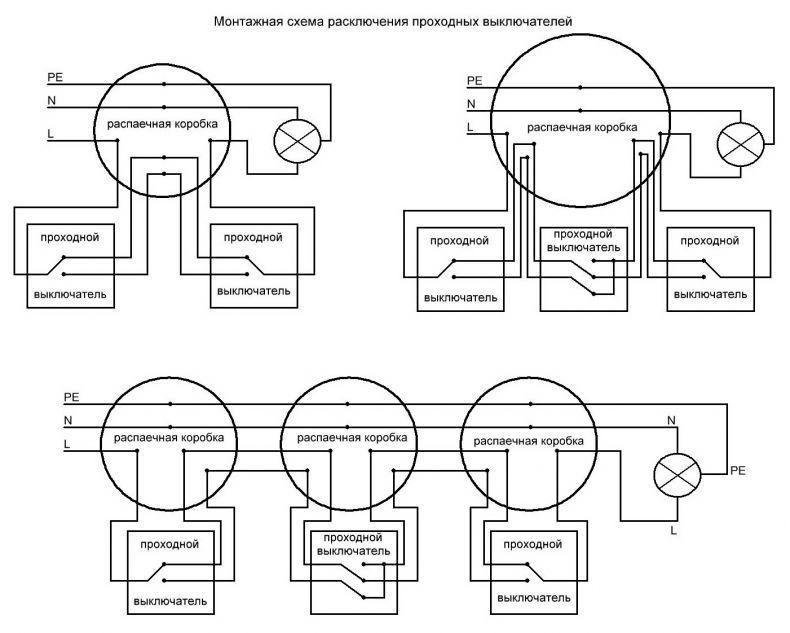

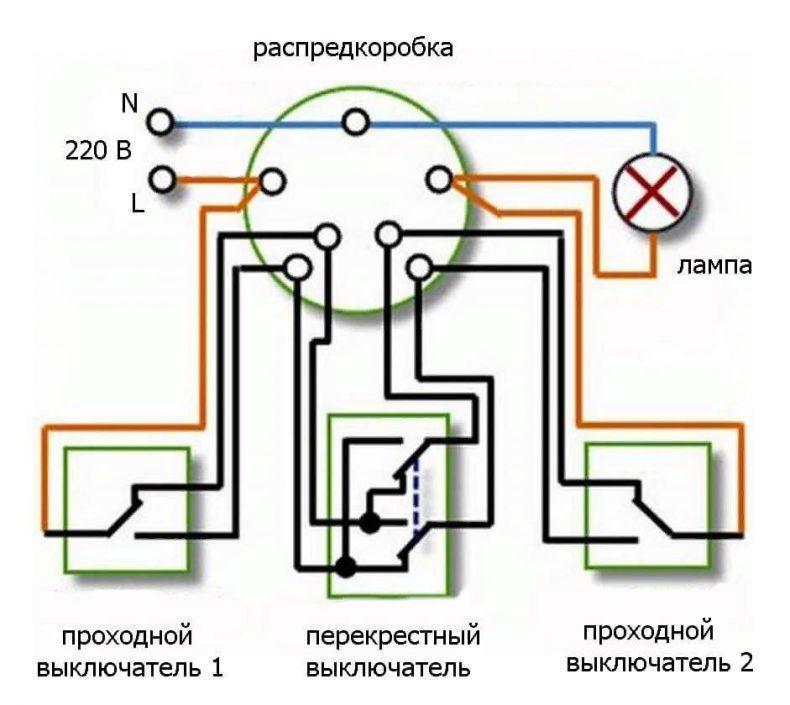

Рассмотрим использование более двух выключателей с подключением на один светильник. Для подключения подобной схемы подключения придется использовать перекрестный выключатель.
Коммутаторы на крайних точках подключают по обычной схеме. При этом между ними устанавливают ещё один с четырьмя зажимами. При нажатии на какую-либо из клавиш размыкаются контакты и цепь замыкается перекрестным способом в новой цепи.
В случае необходимости монтирования ещё одной точки для переключения, то устанавливают дополнительный перекрестный коммутатор с подключением проводов к существующему устройству.

Профессионалы рекомендуют соединять провода через распределительные коробки. Такой способ соответствует технике безопасности и экономит ресурсы на количестве проводов.

Распространённые ошибки подключения

Большинство ошибок происходит на стадии подключения общей клеммы в проходном выключателе. Из-за этого после сборки схемы коммутаторы выполняют работу неправильно, а именно полностью зависят друг от друга. Лучшим решением проблемы будет вызвонить его с помощью индикатора или тестера.

Наиболее часто ошибка проявляется при установке или замене проходных выключателей разных производителей. При изменении в худшую сторону в работоспособности после замены одного выключателя, то явно были перепутаны провода.

Так же необходимо учитывать, что новый выключатель может быть и не проходным. Также могут быть ошибки в визуализированной схеме и отличаться от настоящей.

Так же частой проблемой может быть неправильное подключение перекрестных выключателей. Провода с проходного выключателя (условно под номером один) подключают на верхние контакты, а с другого выключателя (условно второго) на нижние.

Но у перекрестного выключателя схема подключения имеет другой вид: подключение следует осуществлять крест-накрест.
